Azure ExpressRoute 監視數據參考
本文包含此服務的所有監視參考資訊。
如需您可以為 ExpressRoute 收集的數據，以及如何使用它的詳細資訊，請參閱 監視 Azure ExpressRoute 。
計量
本節列出針對此服務的所有自動收集平台計量。 這些計量也是 Azure 監視器中支援的所有平台計量全域清單的一部分。
如需計量保留的相關資訊，請參閱 Azure 監視器計量概觀。
注意
只有在建立至少一個 Global Reach 連線時，才能使用 GlobalGlobalReachBitsInPerSecond 和 GlobalGlobalReachBitsOutPerSecond 。
Microsoft.Network/expressRouteCircuits 支援的計量
下表列出適用於 Microsoft.Network/expressRouteCircuits 資源類型的計量。
- 所有資料行可能不存在於每個資料表中。
- 某些資料行可能超出頁面的檢視區域。 選取 [展開資料表] 以檢視所有可用的資料行。
資料表標題
- 類別 - 計量群組或分類。
- 計量 - Azure 入口網站中顯示的計量顯示名稱。
- REST API 中的名稱 - REST API 中所指的計量名稱。
- 單位 - 測量單位。
- 彙總 - 預設彙總類型。 有效值：平均值 (Avg)、最小值 (Min)、最大值 (Max)、總計 (Sum)、計數。
- 維度 - 計量可用的維度。
- 時間精細度 - 取樣計量的間隔。 例如，
PT1M表示計量會每分鐘取樣、每 30 分鐘PT30M、每小時PT1H，以此類推。 - DS 匯出 - 計量是否可透過診斷設定，匯出至 Azure 監視器記錄。 如需匯出計量的資訊，請參閱在 Azure 監視器中建立診斷設定。
| 類別 | 計量 | REST API 中的名稱 | 單位 | 彙總 | 維度 | 時間精細度 | DS 匯出 |
|---|---|---|---|---|---|---|---|
| 線路可用性 | Arp 可用性 從 MSEE 至所有對等節點的 ARP 可用性。 |
ArpAvailability |
Percent | 平均 | PeeringType, Peer |
PT1M | Yes |
| 線路可用性 | Bgp 可用性 從 MSEE 至所有對等節點的 BGP 可用性。 |
BgpAvailability |
Percent | 平均 | PeeringType, Peer |
PT1M | Yes |
| 線路流量 | BitsInPerSecond 每秒輸入到 Azure 的位元數 |
BitsInPerSecond |
BitsPerSecond | 平均 | PeeringType, DeviceRole |
PT1M | Yes |
| 線路流量 | BitsOutPerSecond 每秒從 Azure 輸出的位元數 |
BitsOutPerSecond |
BitsPerSecond | 平均 | PeeringType, DeviceRole |
PT1M | Yes |
| Fastpath | FastPathRoutesCount 線路上設定的fastpath路由計數 |
FastPathRoutesCountForCircuit |
計數 | 最大值 | <none> | PT5M、PT15M、PT30M、PT1H、PT6H、PT12H、P1D | Yes |
| GlobalReach 流量 | GlobalReachBitsInPerSecond 每秒輸入到 Azure 的位元數 |
GlobalReachBitsInPerSecond |
BitsPerSecond | 平均 | PeeredCircuitSKey |
PT1M | No |
| GlobalReach 流量 | GlobalReachBitsOutPerSecond 每秒從 Azure 輸出的位元數 |
GlobalReachBitsOutPerSecond |
BitsPerSecond | 平均 | PeeredCircuitSKey |
PT1M | No |
| 線路 Qos | DroppedInBitsPerSecond 每秒所捨棄資料的輸入位元 |
QosDropBitsInPerSecond |
BitsPerSecond | 平均 | <none> | PT5M、PT15M、PT30M、PT1H、PT6H、PT12H、P1D | Yes |
| 線路 Qos | DroppedOutBitsPerSecond 每秒所捨棄資料的輸出位元 |
QosDropBitsOutPerSecond |
BitsPerSecond | 平均 | <none> | PT5M、PT15M、PT30M、PT1H、PT6H、PT12H、P1D | Yes |
Microsoft.Network/expressRouteCircuits/peerings 的支援計量
下表列出適用於 Microsoft.Network/expressRouteCircuits/peerings 資源類型的計量。
- 所有資料行可能不存在於每個資料表中。
- 某些資料行可能超出頁面的檢視區域。 選取 [展開資料表] 以檢視所有可用的資料行。
資料表標題
- 類別 - 計量群組或分類。
- 計量 - Azure 入口網站中顯示的計量顯示名稱。
- REST API 中的名稱 - REST API 中所指的計量名稱。
- 單位 - 測量單位。
- 彙總 - 預設彙總類型。 有效值：平均值 (Avg)、最小值 (Min)、最大值 (Max)、總計 (Sum)、計數。
- 維度 - 計量可用的維度。
- 時間精細度 - 取樣計量的間隔。 例如，
PT1M表示計量會每分鐘取樣、每 30 分鐘PT30M、每小時PT1H，以此類推。 - DS 匯出 - 計量是否可透過診斷設定，匯出至 Azure 監視器記錄。 如需匯出計量的資訊，請參閱在 Azure 監視器中建立診斷設定。
| 計量 | REST API 中的名稱 | 單位 | 彙總 | 維度 | 時間精細度 | DS 匯出 |
|---|---|---|---|---|---|---|
| BitsInPerSecond 每秒輸入到 Azure 的位元數 |
BitsInPerSecond |
BitsPerSecond | 平均 | <none> | PT1M | Yes |
| BitsOutPerSecond 每秒從 Azure 輸出的位元數 |
BitsOutPerSecond |
BitsPerSecond | 平均 | <none> | PT1M | Yes |
microsoft.network/expressroutegateways 支援的計量
下表列出 microsoft.network/expressroutegateways 資源類型的可用計量。
- 所有資料行可能不存在於每個資料表中。
- 某些資料行可能超出頁面的檢視區域。 選取 [展開資料表] 以檢視所有可用的資料行。
資料表標題
- 類別 - 計量群組或分類。
- 計量 - Azure 入口網站中顯示的計量顯示名稱。
- REST API 中的名稱 - REST API 中所指的計量名稱。
- 單位 - 測量單位。
- 彙總 - 預設彙總類型。 有效值：平均值 (Avg)、最小值 (Min)、最大值 (Max)、總計 (Sum)、計數。
- 維度 - 計量可用的維度。
- 時間精細度 - 取樣計量的間隔。 例如，
PT1M表示計量會每分鐘取樣、每 30 分鐘PT30M、每小時PT1H，以此類推。 - DS 匯出 - 計量是否可透過診斷設定，匯出至 Azure 監視器記錄。 如需匯出計量的資訊，請參閱在 Azure 監視器中建立診斷設定。
| 類別 | 計量 | REST API 中的名稱 | 單位 | 彙總 | 維度 | 時間精細度 | DS 匯出 |
|---|---|---|---|---|---|---|---|
| 交通流量 | 每秒的位數 每秒透過ExpressRoute閘道輸入 Azure 的位數，可進一步分割特定連線 |
ErGatewayConnectionBitsInPerSecond |
BitsPerSecond | 平均 | ConnectionName |
PT1M | No |
| 交通流量 | 每秒的位輸出數 每秒透過 ExpressRoute 閘道輸出 Azure 的位數，可進一步分割特定連線 |
ErGatewayConnectionBitsOutPerSecond |
BitsPerSecond | 平均 | ConnectionName |
PT1M | No |
| 延展性 | 作用中流程 ExpressRoute 閘道上的作用中流程數目 |
ExpressRouteGatewayActiveFlows |
計數 | Average、Minimum、Maximum | roleInstance |
PT5M、PT15M、PT30M、PT1H、PT6H、PT12H、P1D | No |
| 效能 | 每秒收到的位數 每秒在 ExpressRoute 閘道上收到的位總數 |
ExpressRouteGatewayBitsPerSecond |
BitsPerSecond | Average、Minimum、Maximum | roleInstance |
PT5M、PT15M、PT30M、PT1H、PT6H、PT12H、P1D | No |
| 延展性 | 公告給對等的路由計數 由 ExpressRoute 閘道通告至對等的路由計數 |
ExpressRouteGatewayCountOfRoutesAdvertisedToPeer |
計數 | 最大值 | roleInstance, BgpPeerAddress |
PT5M、PT15M、PT30M、PT1H、PT6H、PT12H、P1D | Yes |
| 延展性 | 從對等學習的路由計數 ExpressRoute 閘道從對等學習的路由計數 |
ExpressRouteGatewayCountOfRoutesLearnedFromPeer |
計數 | 最大值 | roleInstance, BgpPeerAddress |
PT5M、PT15M、PT30M、PT1H、PT6H、PT12H、P1D | Yes |
| 效能 | CPU 使用率 ExpressRoute 閘道的 CPU 使用率 |
ExpressRouteGatewayCpuUtilization |
Percent | Average、Minimum、Maximum | roleInstance |
PT5M、PT15M、PT30M、PT1H、PT6H、PT12H、P1D | Yes |
| 延展性 | 路由變更的頻率 ExpressRoute 閘道中路由變更的頻率 |
ExpressRouteGatewayFrequencyOfRoutesChanged |
計數 | 總計 (總和) | roleInstance |
PT5M、PT15M、PT30M、PT1H、PT6H、PT12H、P1D | No |
| 延展性 | 每秒建立的流量上限 ExpressRoute 閘道上每秒建立的流量數目上限 |
ExpressRouteGatewayMaxFlowsCreationRate |
每秒計數 | 最大值 | roleInstance, direction |
PT5M、PT15M、PT30M、PT1H、PT6H、PT12H、P1D | No |
| 延展性 | 虛擬網絡 中的 VM 數目 虛擬網絡 中的 VM 數目 |
ExpressRouteGatewayNumberOfVmInVnet |
計數 | 最大值 | <none> | PT5M、PT15M、PT30M、PT1H、PT6H、PT12H、P1D | No |
| 效能 | 每秒接收的封包數 每秒在 ExpressRoute 閘道上收到的封包總數 |
ExpressRouteGatewayPacketsPerSecond |
每秒計數 | Average、Minimum、Maximum | roleInstance |
PT5M、PT15M、PT30M、PT1H、PT6H、PT12H、P1D | No |
Microsoft.Network/expressRoutePorts 支援的計量
下表列出適用於 Microsoft.Network/expressRoutePorts 資源類型的計量。
- 所有資料行可能不存在於每個資料表中。
- 某些資料行可能超出頁面的檢視區域。 選取 [展開資料表] 以檢視所有可用的資料行。
資料表標題
- 類別 - 計量群組或分類。
- 計量 - Azure 入口網站中顯示的計量顯示名稱。
- REST API 中的名稱 - REST API 中所指的計量名稱。
- 單位 - 測量單位。
- 彙總 - 預設彙總類型。 有效值：平均值 (Avg)、最小值 (Min)、最大值 (Max)、總計 (Sum)、計數。
- 維度 - 計量可用的維度。
- 時間精細度 - 取樣計量的間隔。 例如，
PT1M表示計量會每分鐘取樣、每 30 分鐘PT30M、每小時PT1H，以此類推。 - DS 匯出 - 計量是否可透過診斷設定，匯出至 Azure 監視器記錄。 如需匯出計量的資訊，請參閱在 Azure 監視器中建立診斷設定。
| 計量 | REST API 中的名稱 | 單位 | 彙總 | 維度 | 時間精細度 | DS 匯出 |
|---|---|---|---|---|---|---|
| AdminState 連接埠的管理狀態 |
AdminState |
計數 | Average、Minimum、Maximum、Count | Link |
PT1M | Yes |
| FastPathRoutesCount 埠上設定的fastpath路由計數 |
FastPathRoutesCountForDirectPort |
計數 | 最大值 | <none> | PT5M、PT15M、PT30M、PT1H、PT6H、PT12H、P1D | Yes |
| LineProtocol 連接埠的線路通訊協定狀態 |
LineProtocol |
計數 | Average、Minimum、Maximum、Count | Link |
PT1M | Yes |
| BitsInPerSecond 每秒輸入到 Azure 的位元數 |
PortBitsInPerSecond |
BitsPerSecond | Average、Minimum、Maximum、Count | Link |
PT1M | No |
| BitsOutPerSecond 每秒從 Azure 輸出的位元數 |
PortBitsOutPerSecond |
BitsPerSecond | Average、Minimum、Maximum、Count | Link |
PT1M | No |
| RxLightLevel Rx 訊號燈層級 (dBm) |
RxLightLevel |
計數 | Average、Minimum、Maximum、Count | Link, Lane |
PT1M | Yes |
| TxLightLevel Tx 訊號燈層級 (dBm) |
TxLightLevel |
計數 | Average、Minimum、Maximum、Count | Link, Lane |
PT1M | Yes |
計量資訊
請遵循這些清單中的連結，以取得上述數據表中計量的詳細資訊。
ExpressRoute 線路計量：
- ARP 可用性
- BGP 可用性
- BitsInPerSecond
- BitsOutPerSecond
- DroppedInBitsPerSecond
- DroppedOutBitsPerSecond
- GlobalReachBitsInPerSecond
- GlobalReachBitsOutPerSecond
- FastPathRoutesCount
注意
只有在建立至少一個 Global Reach 連線時，才會看到使用 GlobalGlobalReachBitsInPerSecond 和 GlobalGlobalReachBitsOutPerSecond。
ExpressRoute 閘道計量：
ExpressRoute 網關聯機計量：
ExpressRoute Direct 計量：
- BitsInPerSecond
- BitsOutPerSecond
- DroppedInBitsPerSecond
- DroppedOutBitsPerSecond
- AdminState
- LineProtocol
- RxLightLevel
- TxLightLevel
- FastPathRoutesCount
ExpressRoute 流量收集器計量：
線路計量

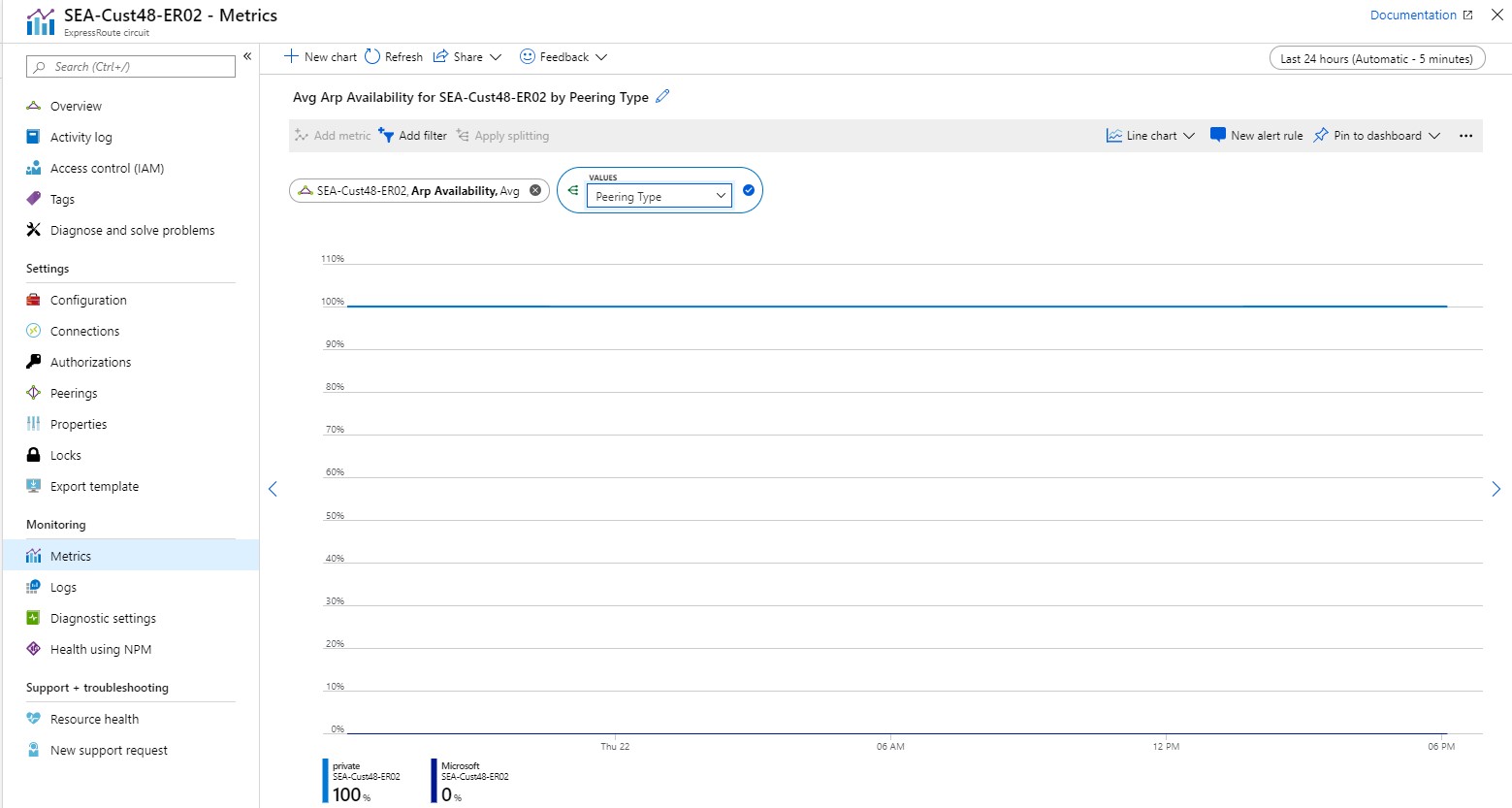

ARP 可用性 - 依對等互連分割
彙總類型：AVG
您可以檢視對等互連和對等節點 (主要和次要 ExpressRoute 路由器) 近乎即時的 ARP (第 2 層連線) 可用性。 此儀表板顯示，兩個對等節點的私人對等互連 ARP 工作階段狀態為啟動，但兩個對等節點的 Microsoft 對等互連 ARP 工作階段狀態為為關閉。 兩個對等節點之間已使用預設彙總 (平均)。

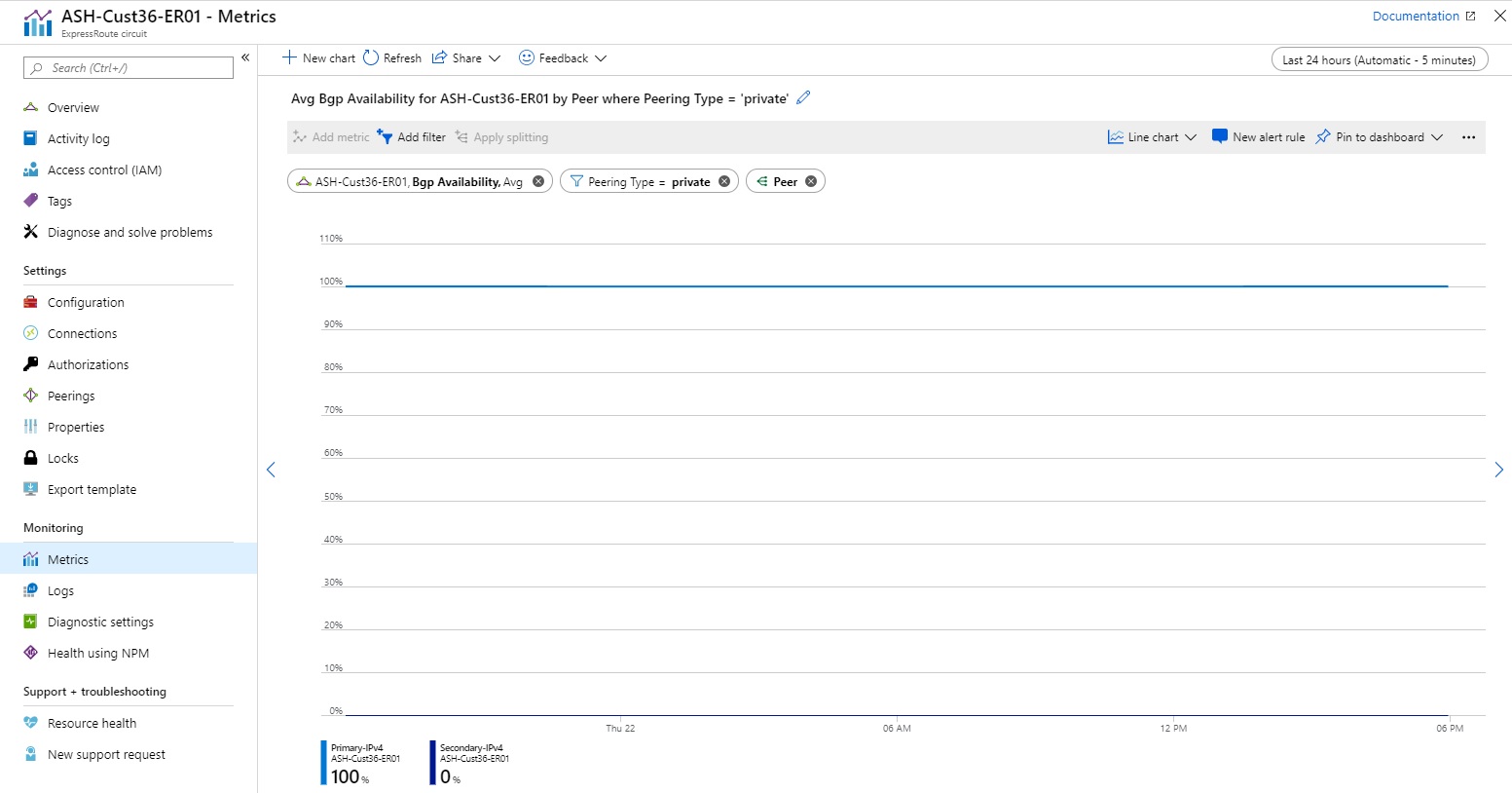

BGP 可用性 - 依對等節點分割
彙總類型：AVG
您可以檢視對等互連和對等節點 (主要和次要 ExpressRoute 路由器) 近乎即時的 BGP (第 3 層連線) 可用性。 此儀表板顯示，私人對等互連的主要 BGP 工作階段狀態為啟動，私人對等互連的次要 BGP 工作階段狀態為關閉。
注意
在 Microsoft Edge 和核心網路之間的維護期間，即使客戶 Edge 與 Microsoft Edge 之間的 BGP 工作階段保持啟動，BGP 可用性仍會顯示為關閉。 如需 Microsoft Edge 與核心網路之間維護的詳細資訊，請務必開啟並設定您的維護警示。
輸入和輸出的位元數 - 所有對等互連的計量
彙總類型：AVG
您可以在指定的 ExpressRoute 現路上檢視所有對等互連的計量。

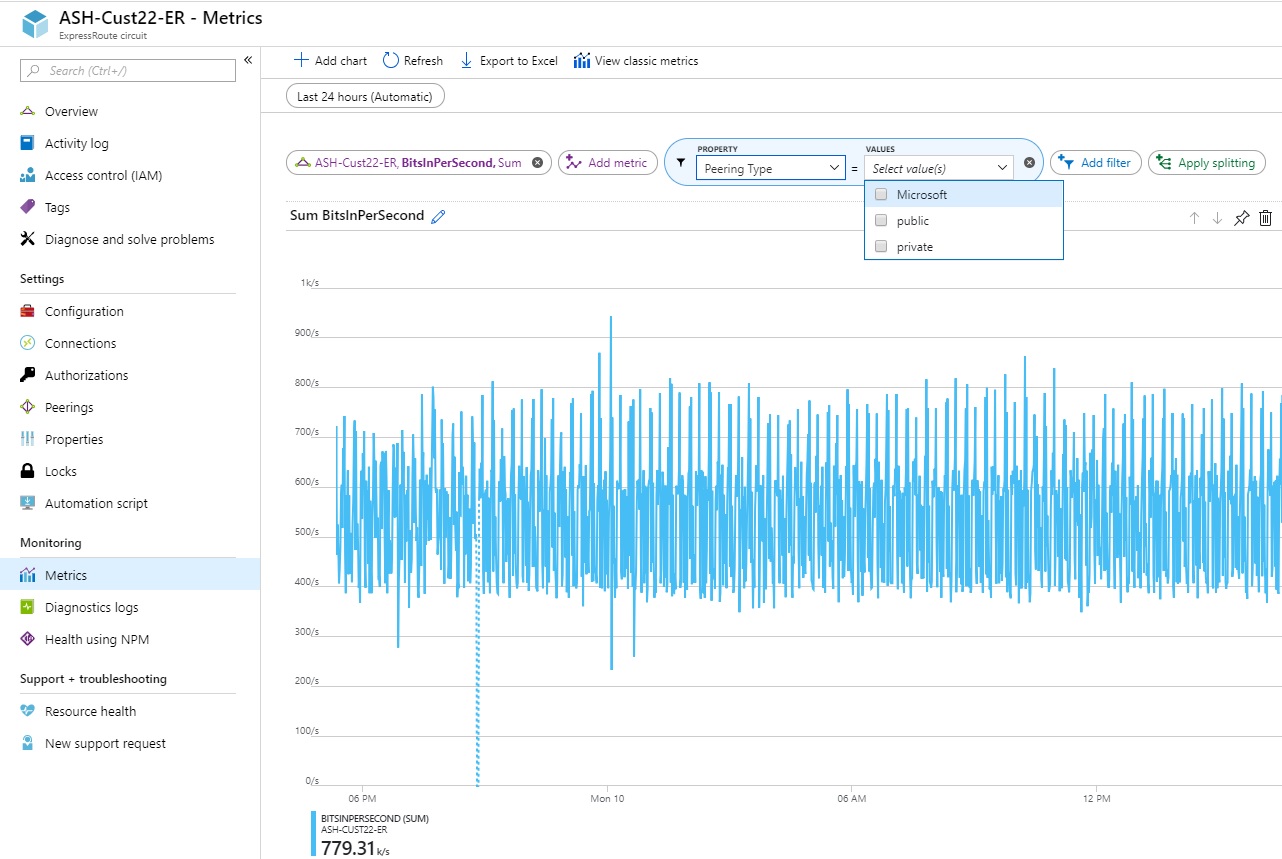

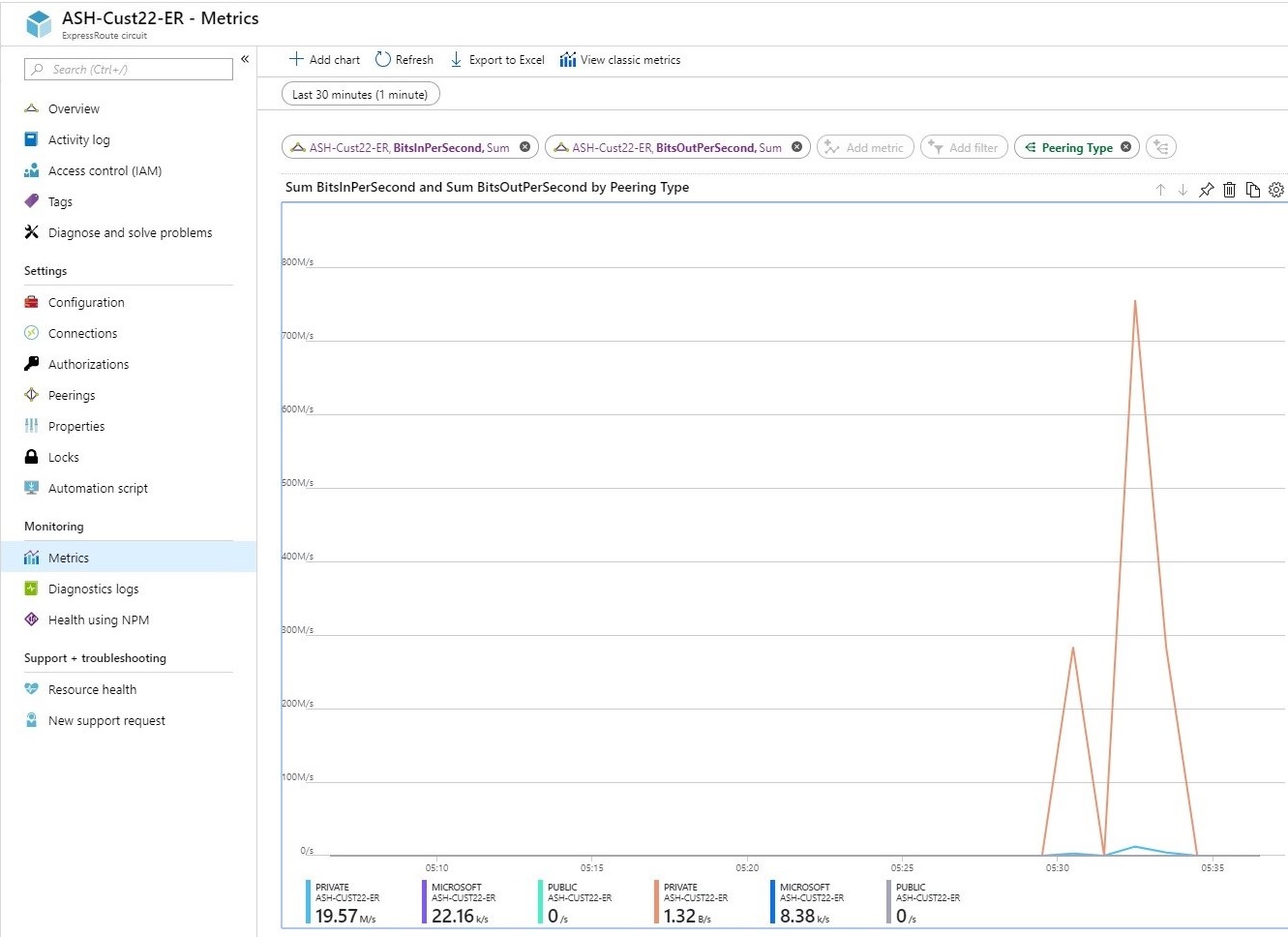

輸入和輸出的位元數 - 每個對等互連的計量
彙總類型：AVG
您可以檢視私用、公用及 Microsoft 對等互連的計量 (以位元/秒為單位)。

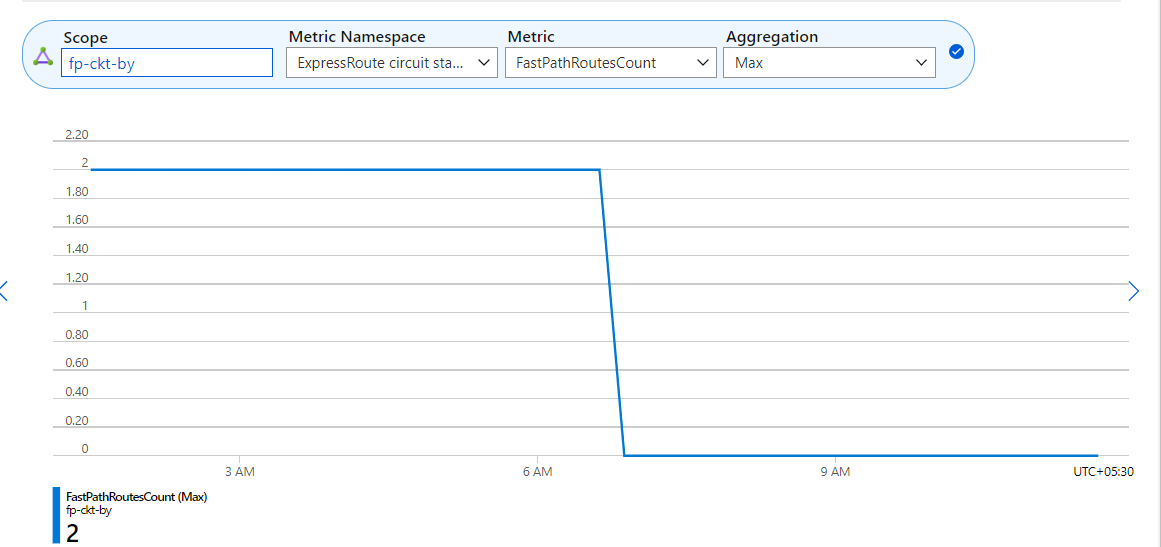

FastPath 路由計數 (在線路層級)
彙總類型：MAX
此計量會顯示在線路上設定的 FastPath 路由數目。 設定當線路上的 FastPath 路由數目超過閾值限制時的警示。 如需詳細資訊，請參閱 ExpressRoute FastPath 限制。
虛擬網路閘道計量
彙總類型：AVG
在部署 ExpressRoute 閘道時，Azure 會管理閘道的計算和功能。 有六個閘道計量可供您進一步了解閘道的效能：
- 每秒接收的位元
- CPU 使用率
- 每秒封包數
- 公告至對等節點的路由計數
- 從對等節點得知的路由計數
- 路由變更的頻率
- 虛擬網路中 VM 的數目
- 作用中的流程
- 每秒建立的流程數上限
強烈建議您為每個計量設定警示，以便您知道閘道何時可能會看到效能問題。

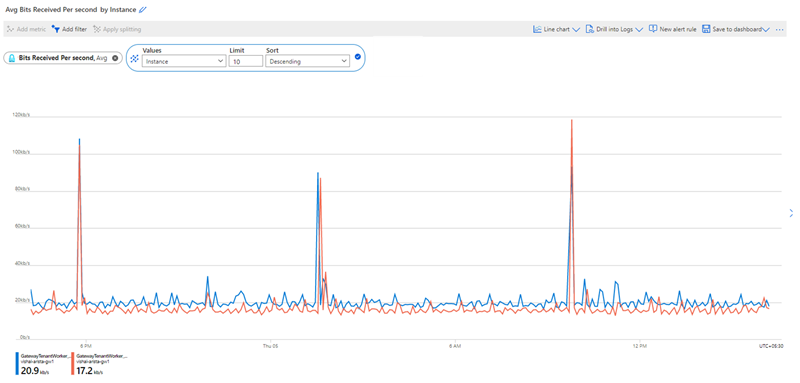

每秒收到的位元 - 依執行個體區分
彙總類型：AVG
此計量會擷取 ExpressRoute 虛擬網路閘道執行個體上的輸入頻寬使用率。 針對頻寬使用率超過特定閾值的頻率設定警示。 如果您需要更多頻寬，請增加 ExpressRoute 虛擬網路閘道的大小。

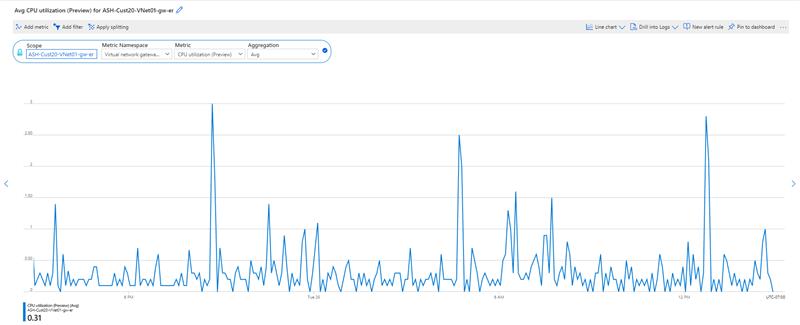

CPU 使用率 - 依執行個體區分
彙總類型：AVG
您可以檢視每個閘道執行個體的 CPU 使用率。 CPU 使用率可能會在例行主機維護期間短暫增加，但長時間的高 CPU 使用率可能表示閘道達到效能瓶頸。 增加 ExpressRoute 閘道的大小可能會解決此問題。 請針對 CPU 使用率超過特定閾值的頻繁程度設定警示。
每秒封包數 - 依執行個體區分
彙總類型：AVG
此計量會擷取周遊 ExpressRoute 閘道的輸入封包數目。 如果您的閘道正在接收來自內部部署網路的流量，您應該會在此看到一致的資料流。 請針對每秒封包數低於閾值 (表示您的閘道不再接收流量) 的情況設定警示。

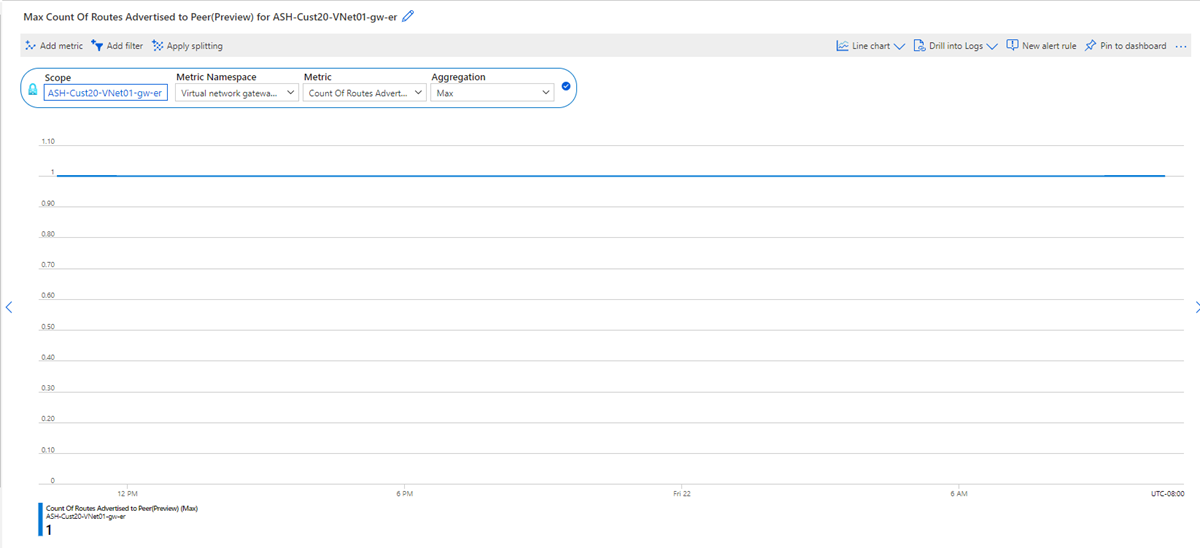

公告至同儕節點的路由計數 - 依執行個體區分
彙總類型：MAX
此計量顯示 ExpressRoute 閘道向線路公告的路由數目。 位址空間可能包含使用虛擬網路對等互連連線的虛擬網路，並使用遠端 ExpressRoute 閘道。 除非虛擬網路位址空間經常變更，否則路由數目應該會保持一致。 請針對所公告的路由數目低於所知悉虛擬網路位址空間數目閾值的情況設定警示。
從同儕節點得知的路由計數 - 依執行個體區分
彙總類型：MAX
此計量會顯示 ExpressRoute 閘道從連線至 ExpressRoute 線路的對等節點得知的路由數目。 這些路由可以來自其他連線至相同線路的虛擬網路，也可以從內部部署網路得知。 請針對所得知路由數目低於特定閾值的情況設定警示。 此計量可以指出閘道看到效能問題，或遠端對等不再公告 ExpressRoute 線路的路由。

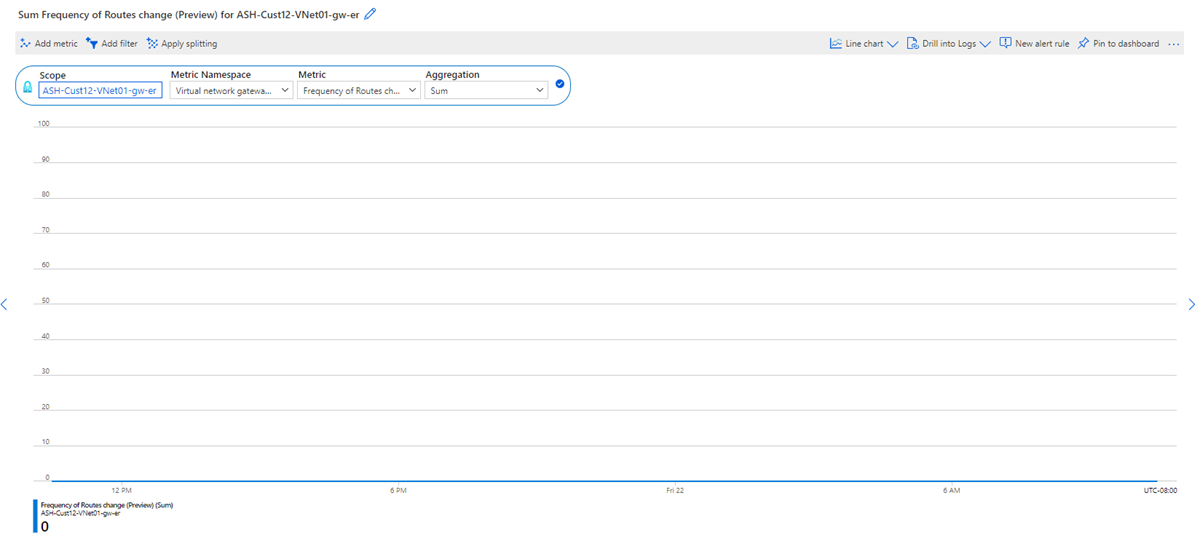

路由變更的頻率 - 依執行個體區分
彙總類型：SUM
此計量會顯示從遠端對等節點得知路由或向遠端對等節點公告路由的頻率。 請先調查您的內部部署裝置，以了解網路頻繁變更的原因。 路由變更中的高頻率可能表示 ExpressRoute 閘道上的效能問題，而相應增加閘道 SKU 可能會解決問題。 請針對要在 ExpressRoute 閘道發生異常路由變更時收到通知的頻率閾值設定警示。

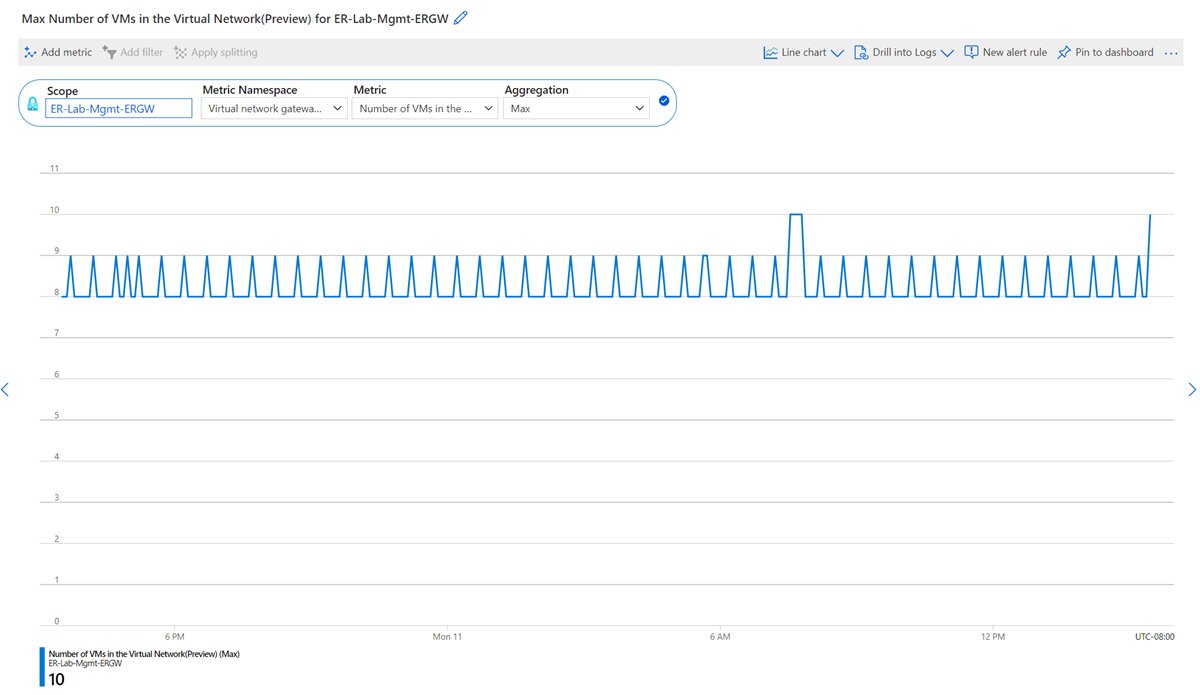

虛擬網路中 VM 的數目
彙總類型：MAX
此計量會顯示正在使用 ExpressRoute 閘道的虛擬機器數目。 虛擬機數目可能包含來自使用相同 ExpressRoute 閘道之對等互連虛擬網路的 VM。 請針對 VM 數目大於特定閾值而可能影響閘道效能的情況設定此計量警示。
注意
為了維護服務的可靠性，Microsoft 通常會在閘道服務上執行平台或作業系統維護。 在此期間，此計量可能會變動，並有不正確的回報。

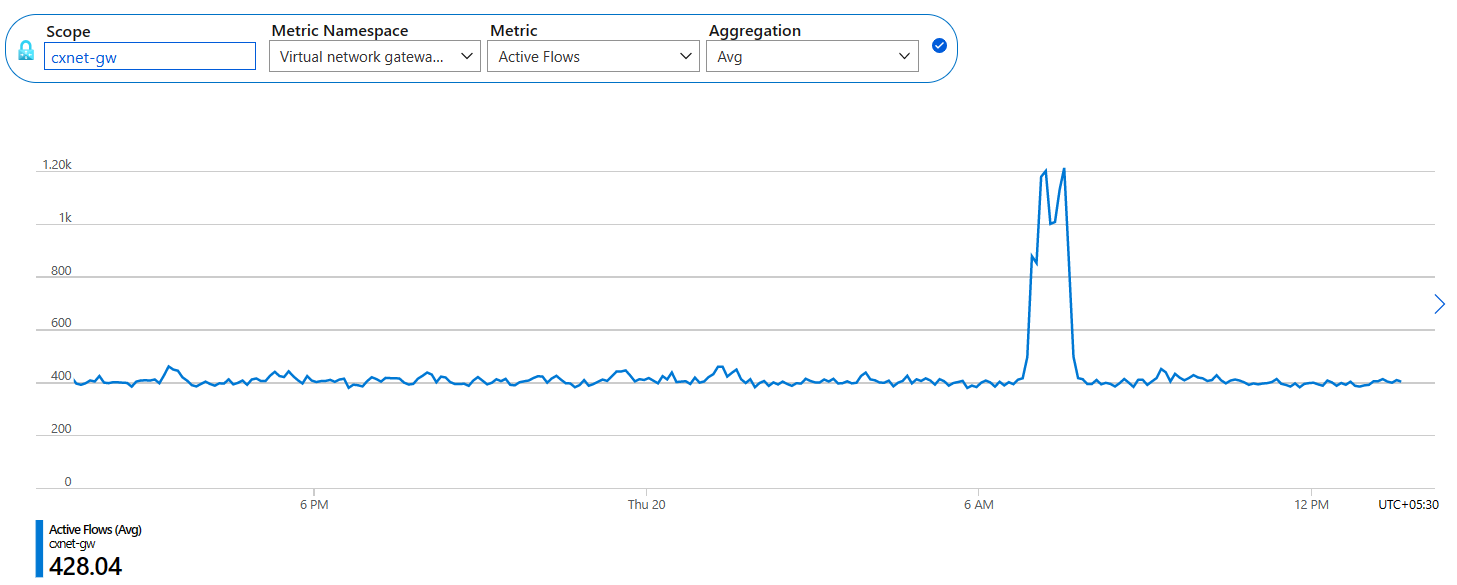

作用中流程
彙總類型：AVG
分割依據：閘道執行個體
此計量會顯示 ExpressRoute 閘道上作用中流程總數的計數。 只有來自內部部署的輸入流量會針對作用中流程擷取。 透過依執行個體層級區分，您可以看到每個閘道執行個體的作用中流程計數。 如需詳細資訊，請參閱瞭解網路流量限制。

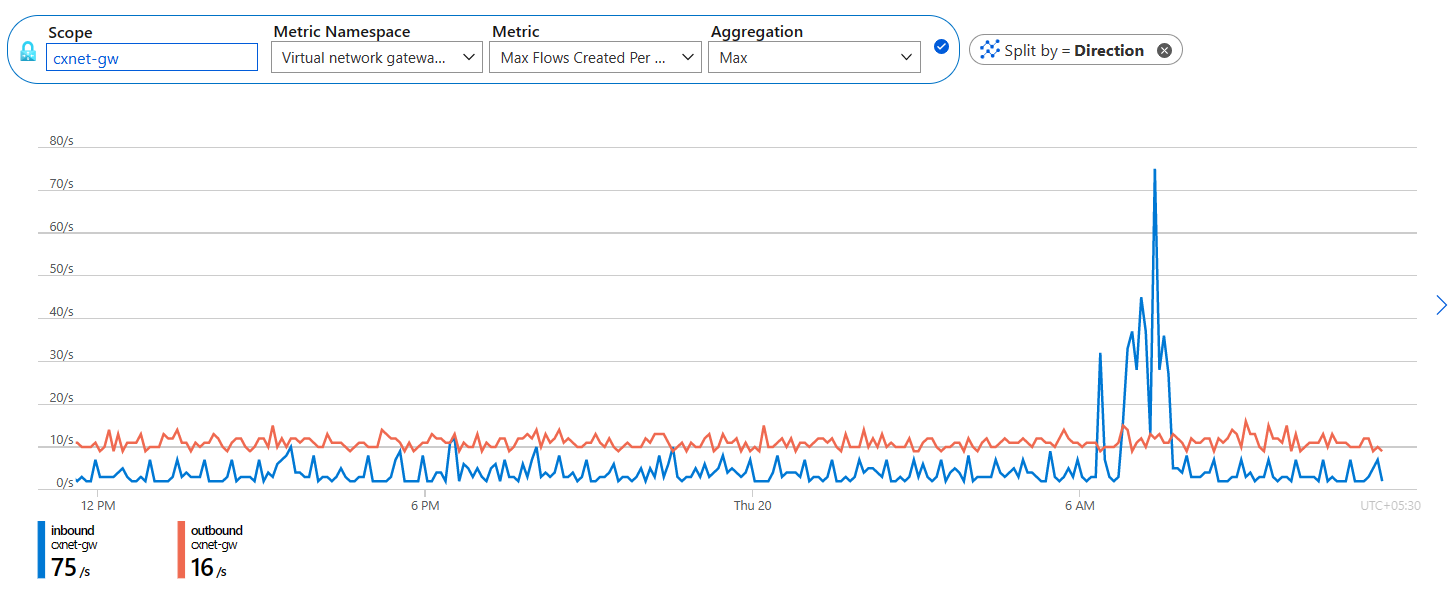

每秒建立的流程數上限
彙總類型：MAX
分割依據：閘道執行個體和方向 (輸入/輸出)
此計量會顯示 ExpressRoute 閘道上每秒建立的流程數目上限。 透過依執行個體層級和方向區分，您可以分別看到每個閘道執行個體和輸入/輸出方向的流程建立速率上限。 如需詳細資訊，請參閱瞭解網路流量限制。

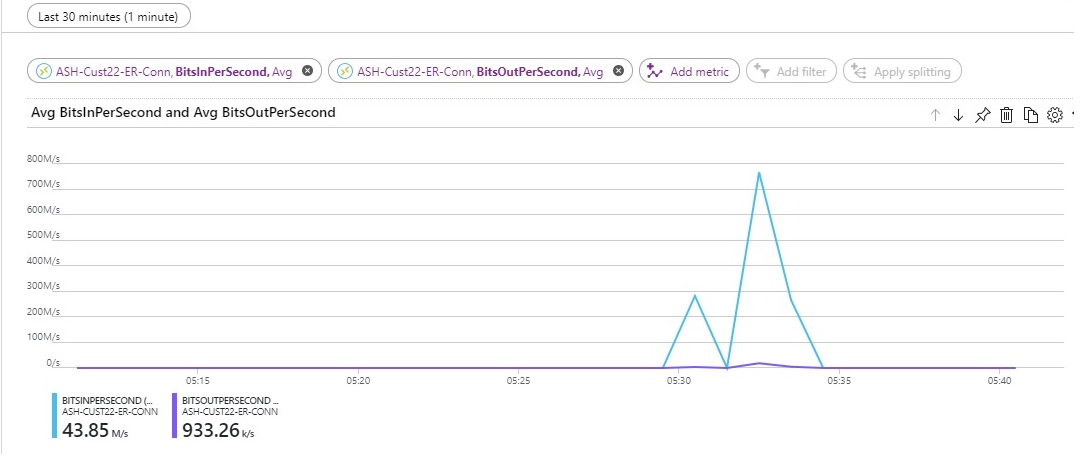

以位/秒為單位的網關聯機
彙總類型：AVG
此計量顯示透過 ExpressRoute 閘道傳入 Azure 與從 Azure 傳出的每秒位元數。 您可以進一步分割此計量，以查看 ExpressRoute 線路的特定連線。
ExpressRoute Direct 計量

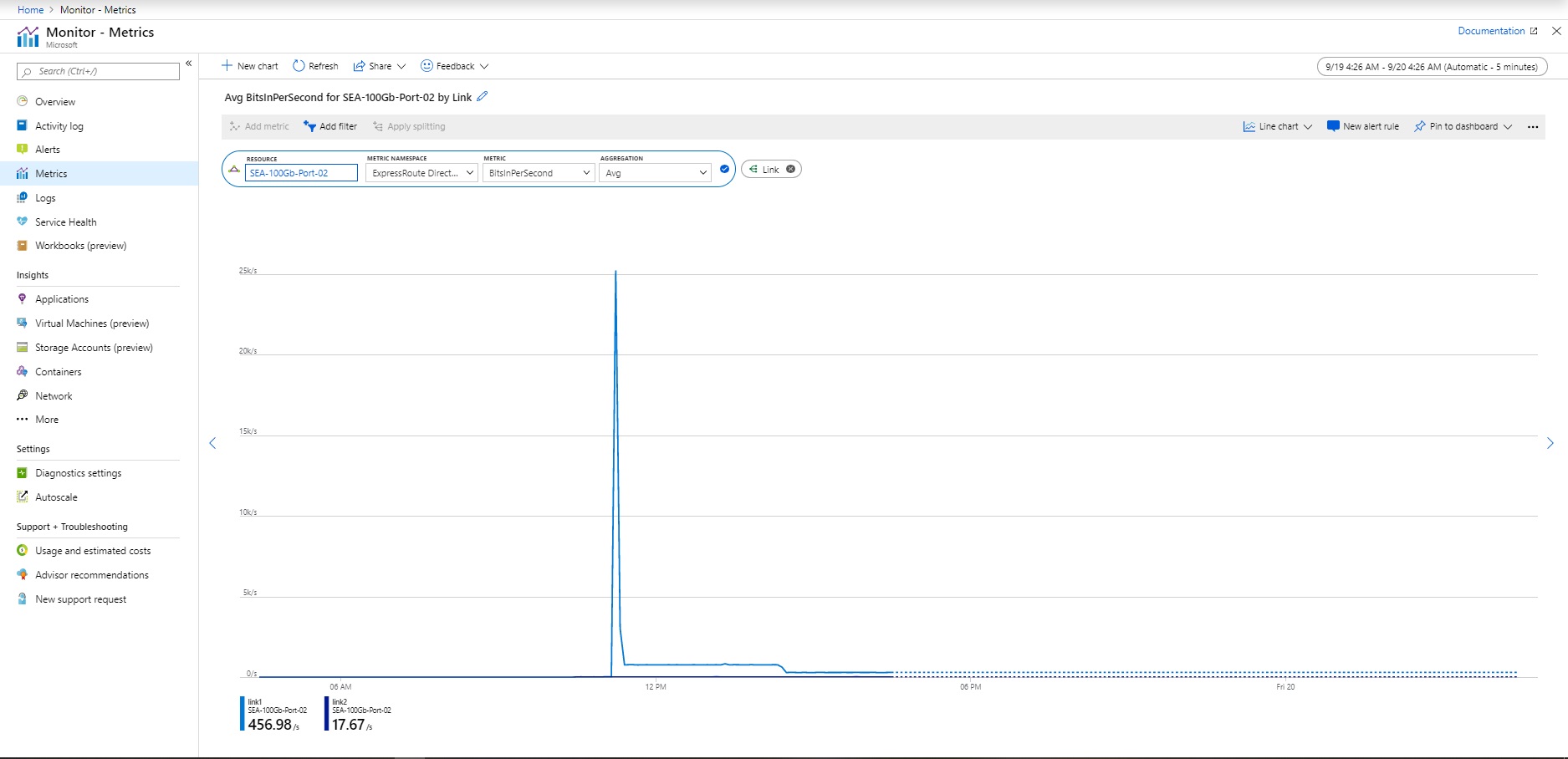

每秒輸入的位元數 - 依連結分割
彙總類型：AVG
您可以檢視 ExpressRoute Direct 連接埠配對的兩個連結之間的每秒輸入位元數。 監視此儀表板，即可比較這兩個連結的輸入頻寬。

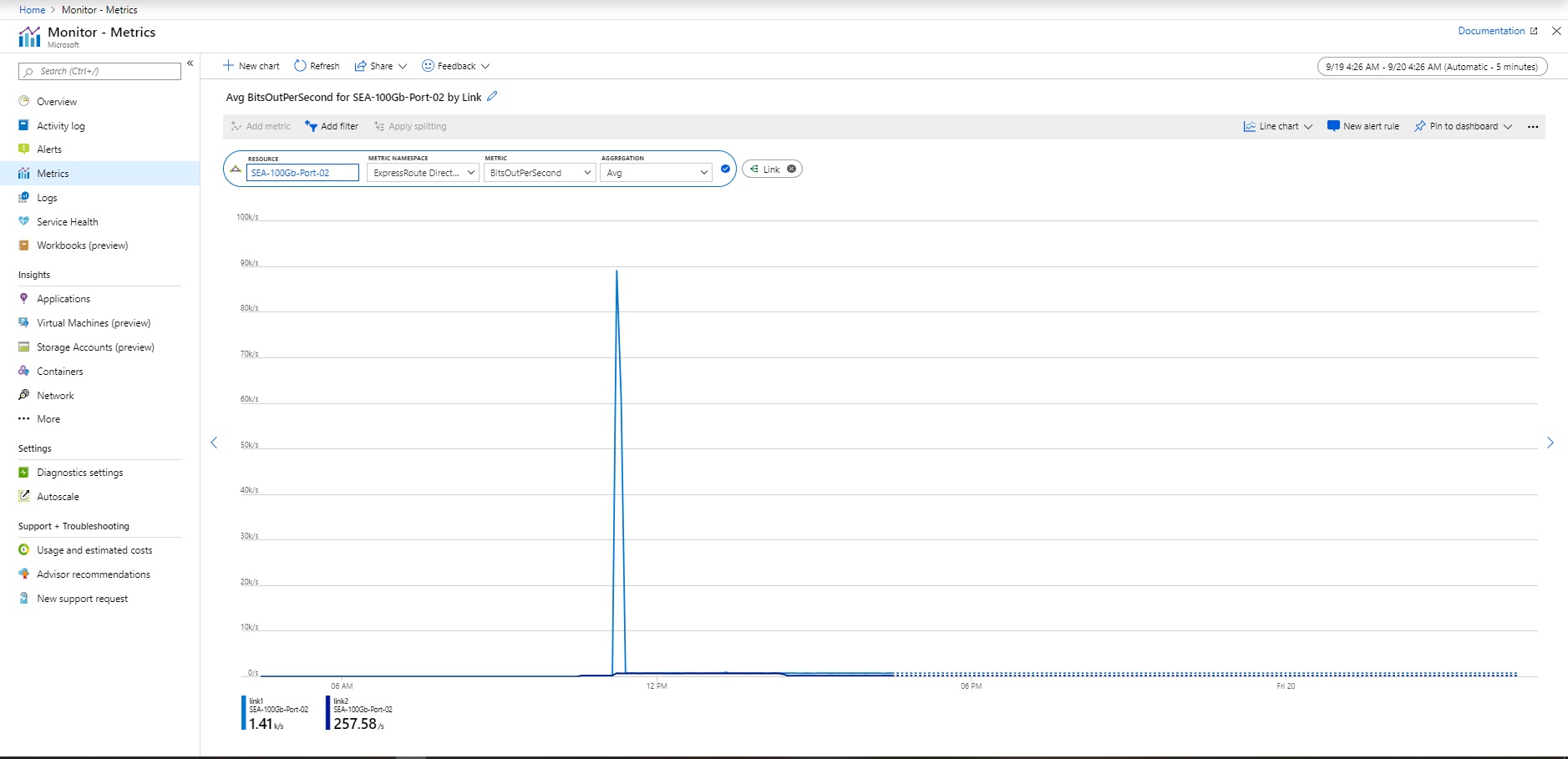

每秒輸出的位元數 - 依連結分割
彙總類型：AVG
您也可以檢視 ExpressRoute Direct 連接埠配對的兩個連結之間的每秒輸出位元數。 監視此儀表板，即可比較這兩個連結的輸出頻寬。

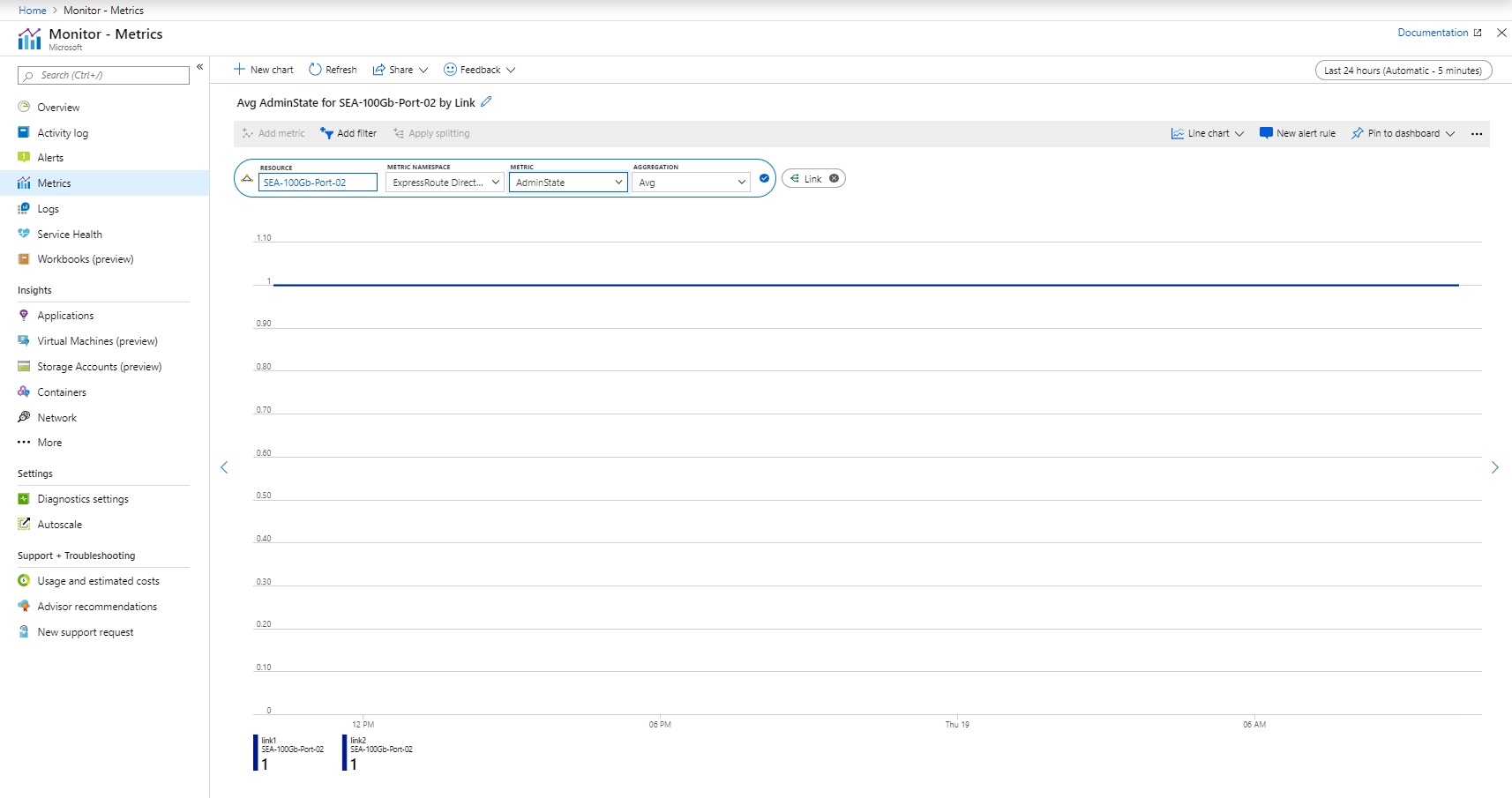

管理狀態 - 依連結分割
彙總類型：AVG
您可以檢視每個 ExpressRoute Direct 連接埠配對連結的管理狀態。 管理狀態可呈現實體連接埠是已啟動還是已關閉。 必須要有此狀態，流量才能通過 ExpressRoute Direct 連線。

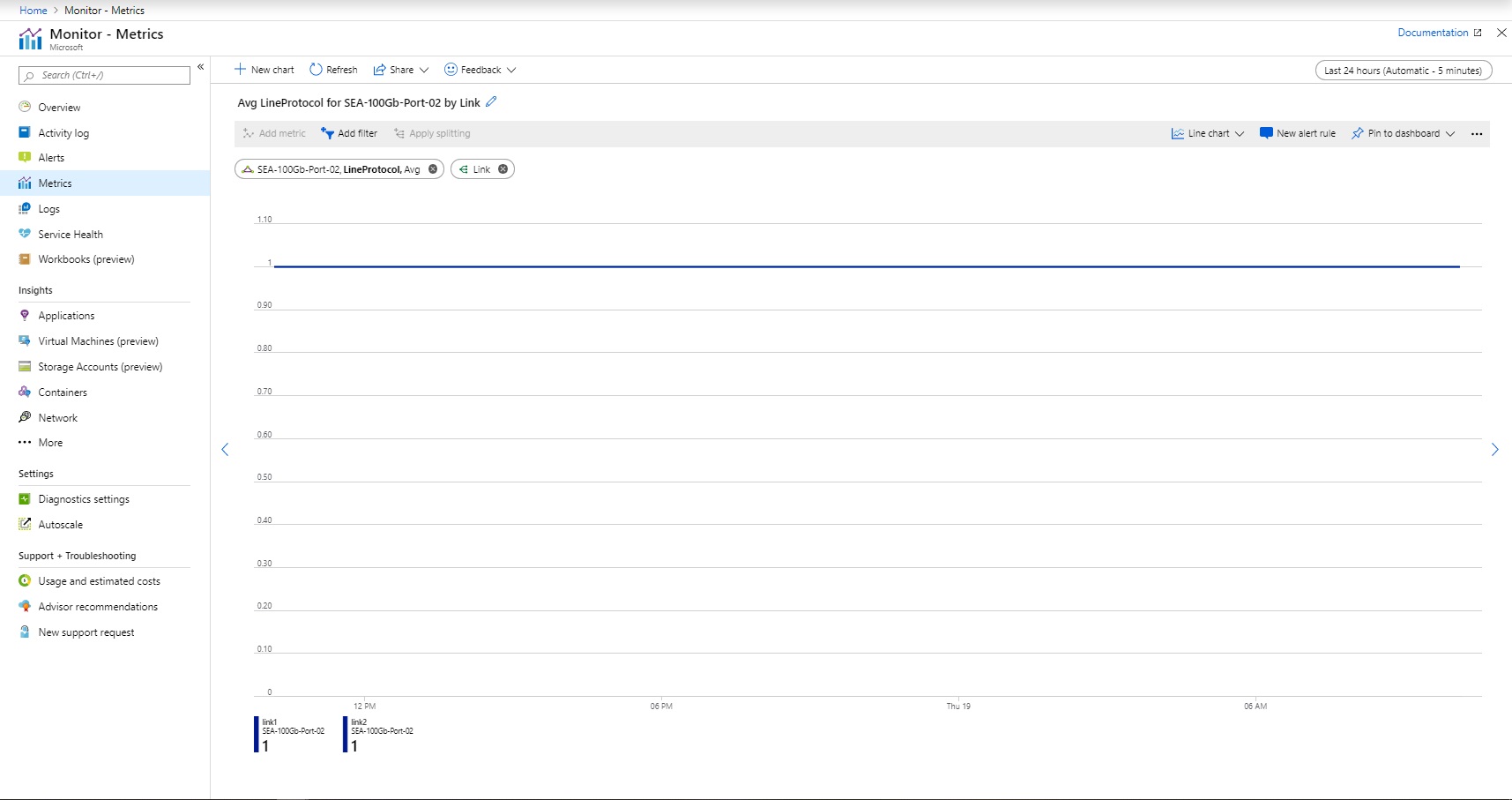

線路通訊協定 - 依連結分割
彙總類型：AVG
您可以檢視每個 ExpressRoute Direct 連接埠配對連結之間的線路通訊協定。 線路通訊協定可指出實體連結是否已啟動並正在透過 ExpressRoute Direct 執行。 監視此儀錶板，並設定警示，以瞭解實體連線何時關閉。

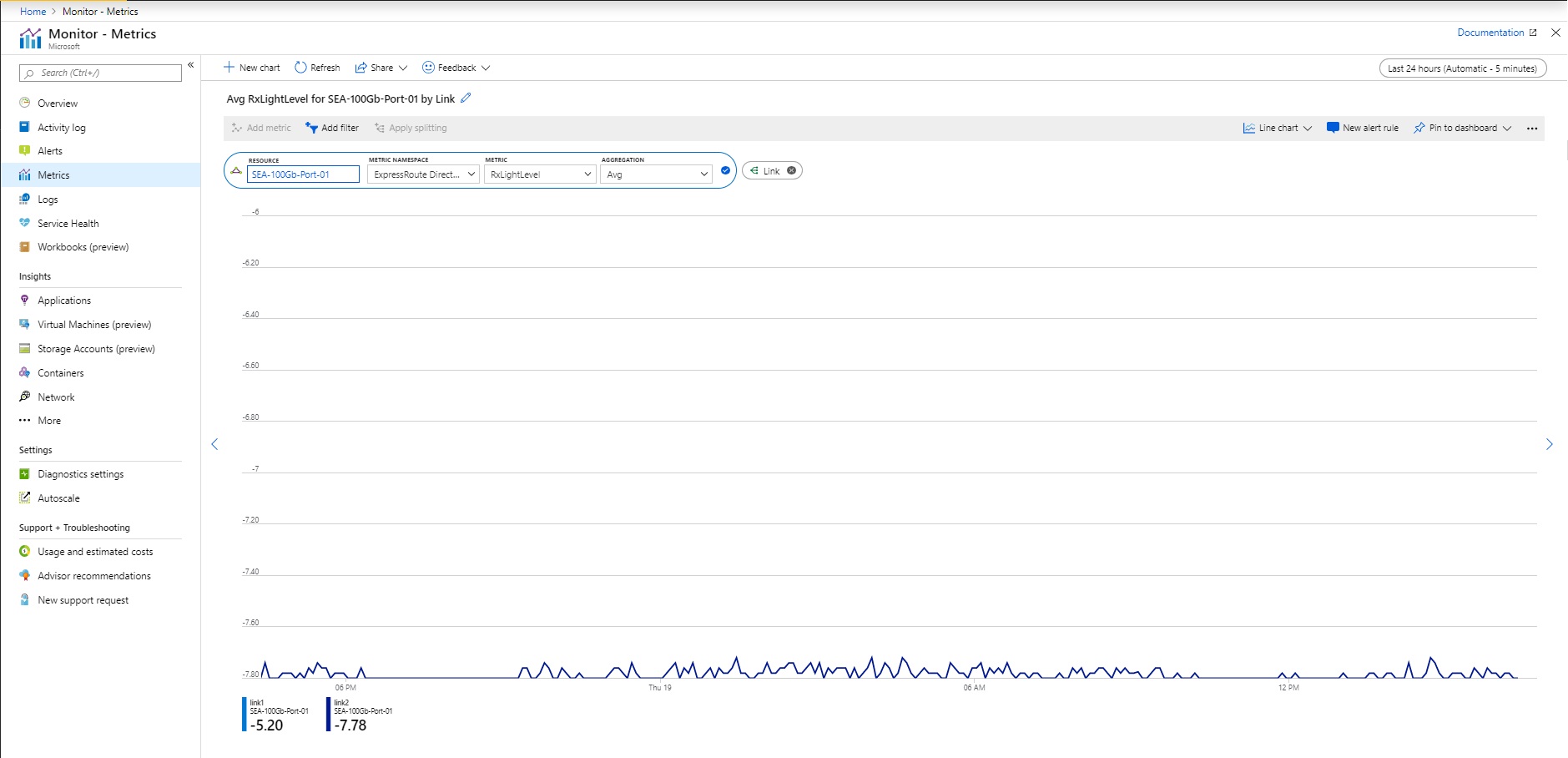

Rx 訊號燈層級 - 依連結分割
彙總類型：AVG
您可以檢視每個連接埠的 Rx 訊號燈層級 (ExpressRoute Direct 連接埠所接收的訊號燈層級)。 狀況良好的 Rx 訊號燈層級通常落在 -10 dBm 到 0 dBm 的範圍內。 請設定警示，以在 Rx 訊號燈層級落在狀況良好的範圍之外時收到通知。
注意
ExpressRoute Direct 連線會裝載於不同的裝置平台上。 有些 ExpressRoute Direct 連線會依通道支援 Rx 照明度的分割檢視。 不過，這在所有部署上都不受支援。

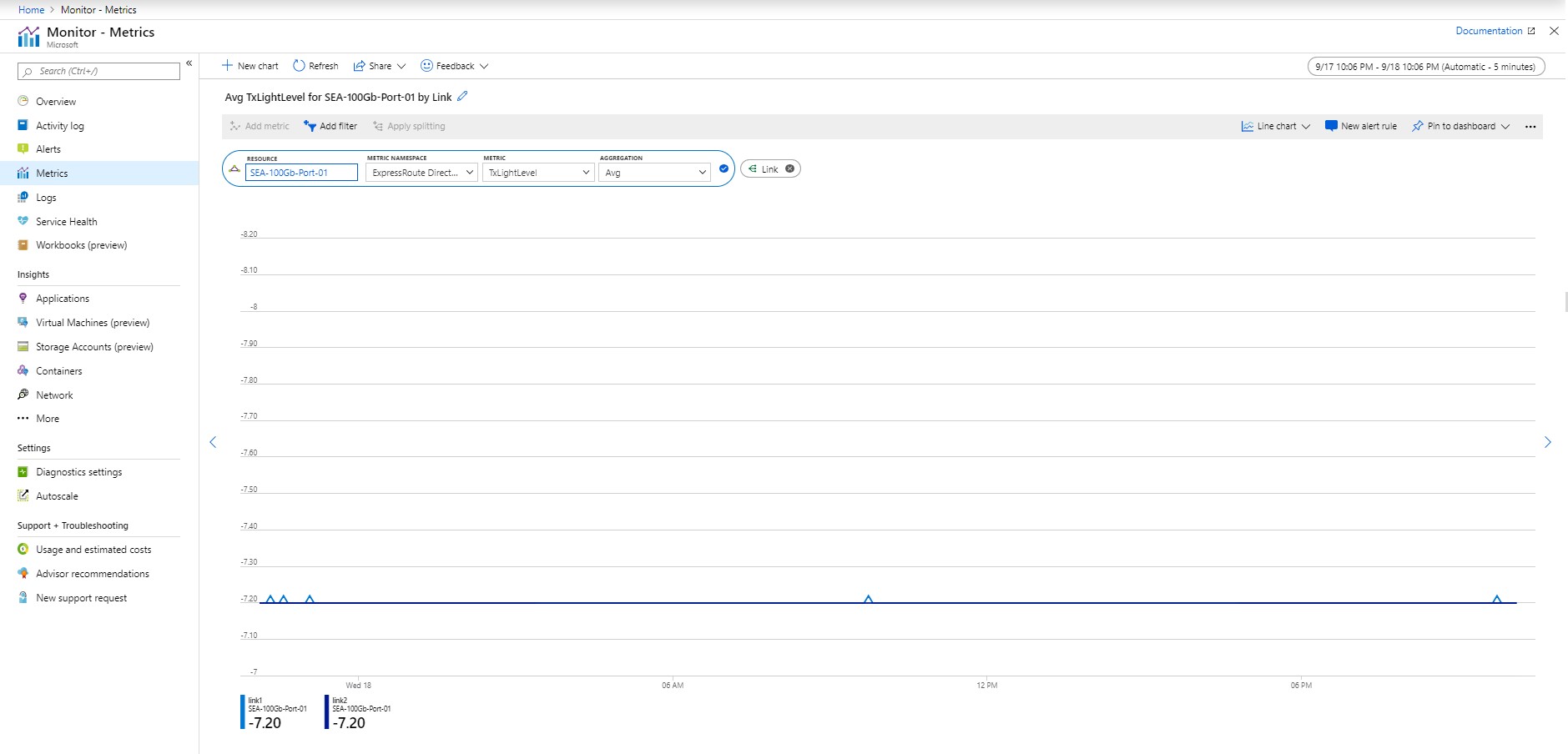

Tx 訊號燈層級 - 依連結分割
彙總類型：AVG
您可以檢視每個連接埠的 Tx 訊號燈層級 (ExpressRoute Direct 連接埠所傳輸的訊號燈層級)。 狀況良好的 Tx 訊號燈層級通常落在 -10 dBm 到 0 dBm 的範圍內。 請設定警示，以在 Tx 訊號燈層級落在狀況良好的範圍之外時收到通知。
注意
ExpressRoute Direct 連線會裝載於不同的裝置平台上。 有些 ExpressRoute Direct 連線會依通道支援 Tx 照明度的分割檢視。 不過，這在所有部署上都不受支援。

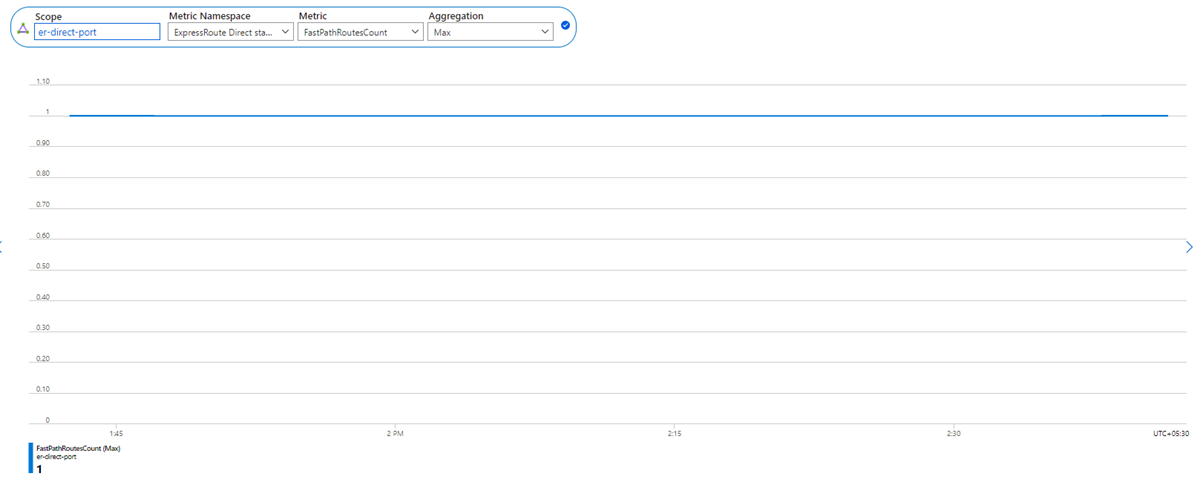

FastPath 路由計數 (在連接埠層級)
彙總類型：MAX
此計量會顯示在 ExpressRoute Direct 連接埠上設定的 FastPath 路由數目。
指導：設定當連接埠上的 FastPath 路由數目超過閾值限制時的警示。 如需詳細資訊，請參閱 ExpressRoute FastPath 限制。
ExpressRoute 流量收集器計量

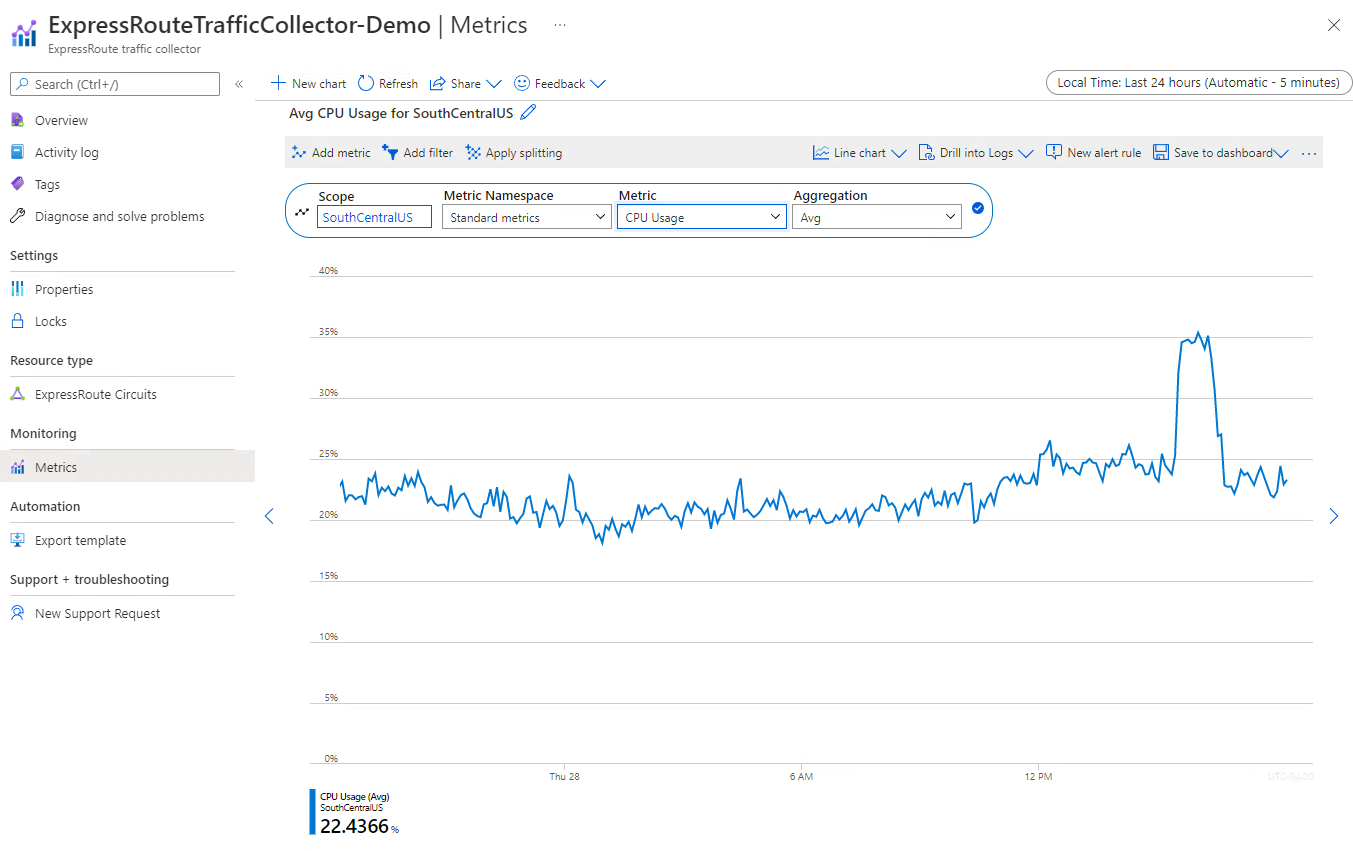

CPU 使用率 - 依執行個體區分
彙總類型：平均 (使用 CPU 總計百分比)
細微性：5 分鐘
您可以檢視每個 ExpressRoute 流量收集器執行個體的 CPU 使用率。 CPU 使用率可能會在例行主機維護期間短暫增加，但長時間的高 CPU 使用率可能表示 ExpressRoute 流量收集器達到效能瓶頸。
指導：請針對平均 CPU 使用率超過特定閾值時設定警示。

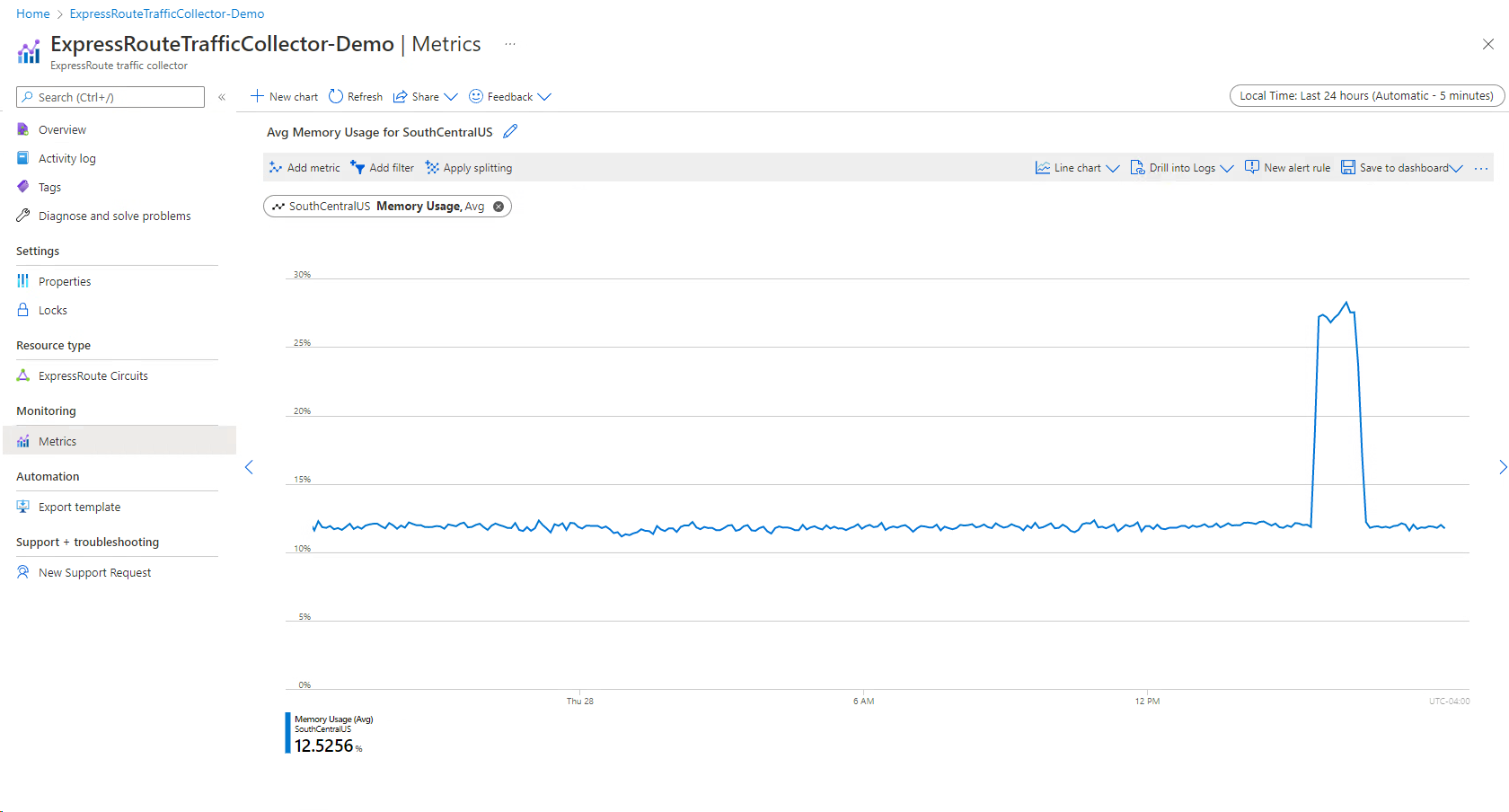

記憶體使用率 - 依執行個體區分
彙總類型：平均 (使用記憶體總計百分比)
細微性：5 分鐘
您可以檢視每個 ExpressRoute 流量收集器執行個體的記憶體使用率。 在例行主機維護期間，記憶體使用率可能會短暫增加，但長時間的高記憶體使用率可能表示您的 Azure 流量收集器達到效能瓶頸。
指導：請針對平均記憶體使用率超過特定閾值時設定警示。

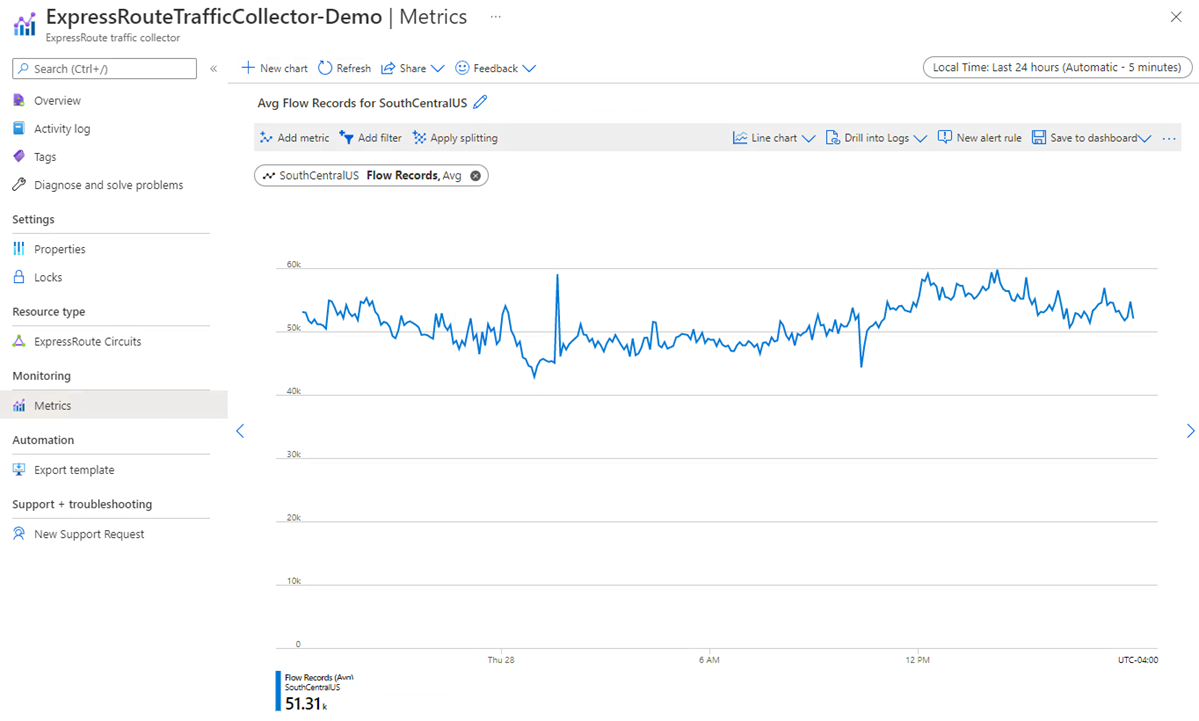

處理的流量記錄計數 - 依執行個體或 ExpressRoute 線路區分
彙總類型：COUNT
細微性：5 分鐘
您可以檢視 ExpressRoute 流量收集器所處理的流量記錄計數，這些記錄會跨 ExpressRoute 線路彙總。 當多個線路與 ExpressRoute 流量收集器相關聯時，客戶可以分割每個 ExpressRoute 流量收集器執行個體或 ExpressRoute 線路之間的計量。 監視此計量可協助您瞭解是否需要部署更多 ExpressRoute 流量收集器實例，或將 ExpressRoute 線路關聯從一個 ExpressRoute 流量收集器部署移轉至另一個。
指導：當多個 ExpressRoute 線路與 ExpressRoute 流量收集器部署相關聯時，建議依線路分割。 此計量可協助判斷每個 ExpressRoute 線路的流量計數，以及每個 ExpressRoute 線路的 ExpressRoute 流量收集器使用率。
載入計量維度
如需計量維度是什麼的資訊，請參閱多維度計量。
此服務具有下列與其計量相關聯的維度。
ExpressRoute 線路的維度：
| 維度名稱 | 描述 |
|---|---|
| PeeringType | 設定的對等互連類型。 支援的值是Microsoft和私用對等互連。 |
| 對等互連 | 支援的值為 [主要] 和 [次要]。 |
| DeviceRole | |
| PeeredCircuitSkey | 使用 Global Reach 連線的遠端 ExpressRoute 線路服務密鑰。 |
ExpressRoute 閘道的維度：
| 維度名稱 | 描述 |
|---|---|
| BgpPeerAddress | |
| ConnectionName | |
| direction | |
| roleInstance | 閘道實例。 每個 ExpressRoute 閘道都是由多個實例所組成。 支援的值為 GatewayTenantWork_IN_X，其中 X 至少為 0，且閘道實例數目上限為 -1。 |
Express Direct 的維度：
| 維度名稱 | 描述 |
|---|---|
| 時間序列帶 | |
| 連結 | 實體連結。 每個 ExpressRoute Direct 連接埠組是由兩個實體連結所組成，以供備援，而支援的值為 link1 和 link2。 |
資源記錄
本節列出您可以針對此服務收集的資源記錄類型。 該區段會從 Azure 監視器中支援的所有資源記錄類別類型清單提取。
Microsoft.Network/expressRouteCircuits 的支持資源記錄
| 類別 | 類別顯示名稱 | 記錄資料表 | 支援基本記錄計劃 | 支援擷取時間轉換 | 範例查詢 | 匯出的成本 |
|---|---|---|---|---|---|---|
PeeringRouteLog |
對等互連路由表記錄 | AzureDiagnostics 來自多個 Azure 資源的記錄。 |
No | No | 查詢 | No |
Azure 監視器記錄資料表
本節列出與此服務相關的 Azure 監視器記錄資料表，並且該資料表可供 Log Analytics 使用 Kusto 查詢進行查詢。 資料表包含資源記錄資料，而且可能包含更多資料，具體取決於所收集及路由傳送至此的內容。
注意
Azure Log Analytics 中的記錄最多可能需要 24 小時才會出現。
ExpressRoute Microsoft.Network/expressRouteCircuits
活動記錄檔
連結的資料表會列出此服務活動記錄檔中可記錄的操作。 這些操作是活動記錄中的所有可能資源提供者操作的子集。
如需活動記錄項目結構描述的詳細資訊，請參閱活動記錄結構描述。
下表列出可能與活動記錄中建立之 ExpressRoute 相關的作業。
| 作業 | 描述 |
|---|---|
| 所有管理作業 | 所有系統管理作業，包括建立、更新和刪除 ExpressRoute 線路。 |
| 建立或更新 ExpressRoute 線路 | ExpressRoute 線路已建立或更新。 |
| 刪除 ExpressRoute 線路 | ExpressRoute 線路已刪除。 |
如需活動記錄項目結構描述的詳細資訊，請參閱活動記錄結構描述。
結構描述
如需最上層診斷記錄結構描述的詳細說明，請參閱 Azure 診斷記錄支援的服務、結構描述和類別。
當您透過 Log Analytics 來檢視任何計量時，輸出會包含下列欄位：
| 資料行 | 類型 | 描述 |
|---|---|---|
| TimeGrain | string | PT1M (每分鐘推送計量值) |
| 計數 | real | 通常等於 2 (每個 MSEE 每分鐘推送單一計量值) |
| 最小值 | real | 兩個 MSEE 推送的兩個計量值之中的最小值 |
| 最大值 | real | 兩個 MSEE 推送的兩個計量值之中的最大值 |
| 平均 | real | 等於 (最小值 + 最大值)/2 |
| 總數 | real | 兩個 MSEE 的兩個計量值總和 (在查詢的計量上專注的主要值) |
相關內容
- 如需監視 ExpressRoute 的描述，請參閱 監視 Azure ExpressRoute 。
- 如需監視 Azure 資源的詳細資訊，請參閱使用 Azure 監視器來監視 Azure 資源。
