適用於: IoT Edge 1.5
重要
IoT Edge 1.5 LTS 是 支援的版本。 自 2024 年 11 月 12 日起,IoT Edge 1.4 LTS 已結束生命週期。 如果您是舊版,請參閱更新 IoT Edge。
以可視化方式探索使用 Azure 監視器活頁簿從 IoT Edge 裝置收集的計量。 IoT Edge 裝置的精選監控工作簿可作為公共範本使用:
- 對於連線至 IoT 中樞的裝置,請從 Azure 入口網站中的 [IoT 中樞] 頁面,瀏覽至 [監視] 區段中的 [活頁簿] 頁面。
- 對於連線至 IoT Central 的裝置,請從 Azure 入口網站中的 [IoT Central] 頁面,瀏覽至 [監視] 區段中的 [活頁簿] 頁面。
策展活頁簿使用 IoT Edge 程式中的內建指標。 計量必須先 匯入 至 Log Analytics 工作區。 這些檢視不需要來自工作負載模組的計量檢測。
存取策展活頁簿
適用於IoT的 Azure 監視器活頁簿是可讓您將裝置計量可視化的範本。 您可以自訂它們以符合您的解決方案。
請遵循下列步驟來存取精選的活頁簿:
登入 Azure 入口網站,然後移至您的 IoT 中樞或 IoT Central 應用程式。
從功能表的 [監視] 區段中選取 [活頁簿]。
從公開範本清單中選擇一個活頁簿進行探索:
機群檢視:在多個 IoT 中樞或 Central 應用程式間監視您的裝置機群,並鑽研至特定裝置以取得健康情況快照集。
裝置詳細資料:視覺化呈現與 IoT Edge 裝置上的傳訊、模組和主機元件有關的裝置詳細資料。
警示:檢視在多個 IoT 資源間針對裝置觸發的警示。
各活頁簿所提供的資料與視覺化效果的概覽,請參閱下列各節。
注意
下列螢幕擷取畫面不一定會反映最新的活頁簿設計。

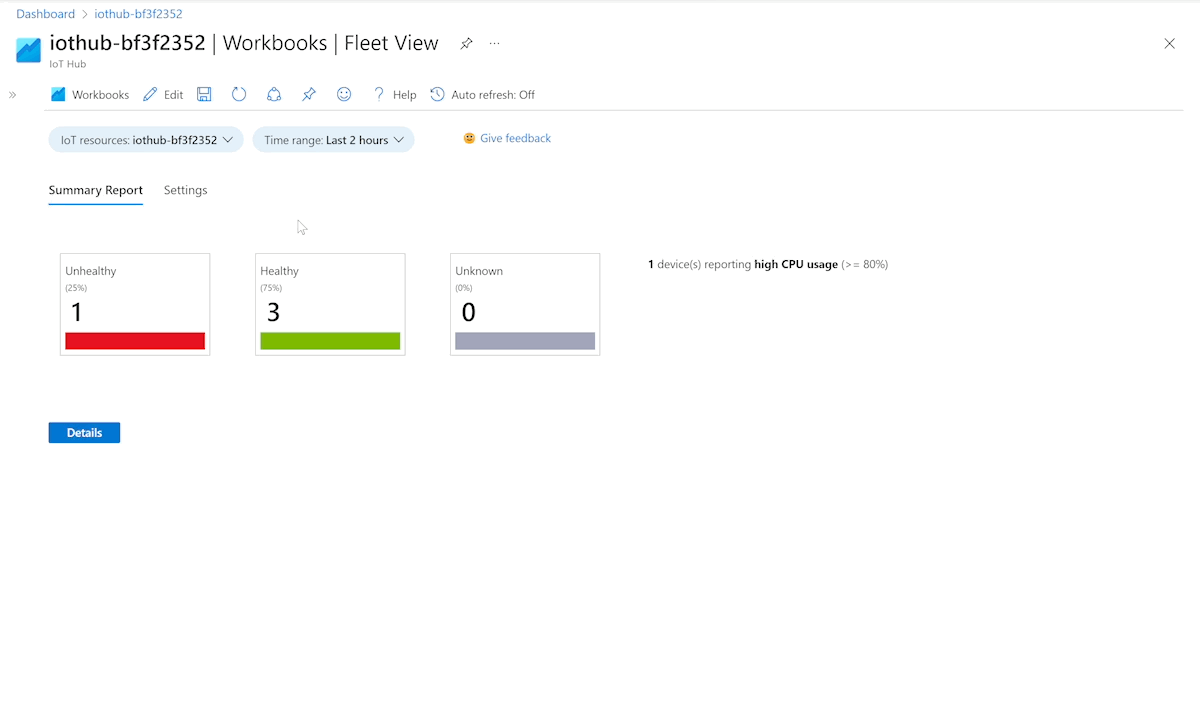

機群檢視活頁簿
根據預設,此檢視會顯示與目前的 IoT 雲端資源相關聯之裝置的健康情況。 使用左上方的下拉式控件選取多個 IoT 資源。
使用 [ 設定 ] 索引標籤來調整閾值,將裝置分類為狀況良好或狀況不良。
選取 [ 詳細數據 ] 按鈕,以檢視具有匯總主要計量快照集的裝置清單。 選取 [ 狀態 ] 數據行中的連結,以檢視個別裝置健康情況計量的趨勢,或選取裝置名稱以檢視其詳細計量。
裝置詳細資料活頁簿
裝置詳細資料活頁簿有三個檢視:
- [傳訊] 檢視會視覺化呈現裝置的訊息路由,並報告傳訊系統的整體健康情況。

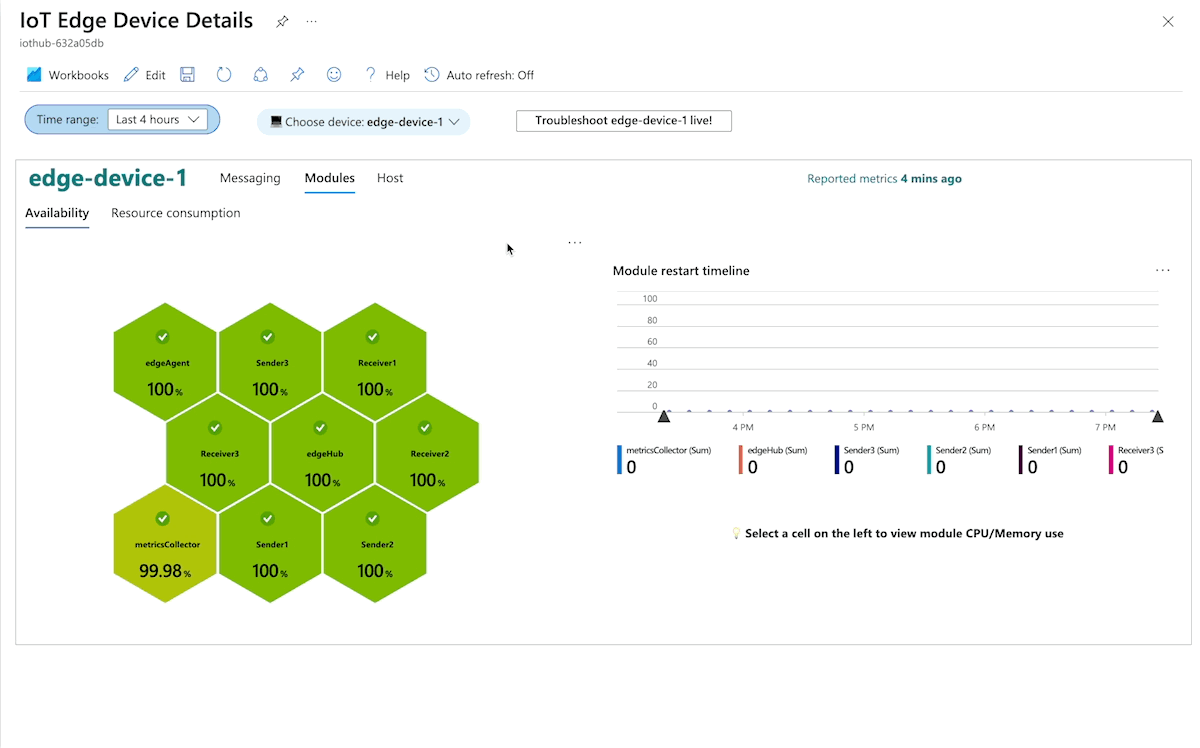

- [模組] 檢視會顯示裝置上個別模組的執行情形。

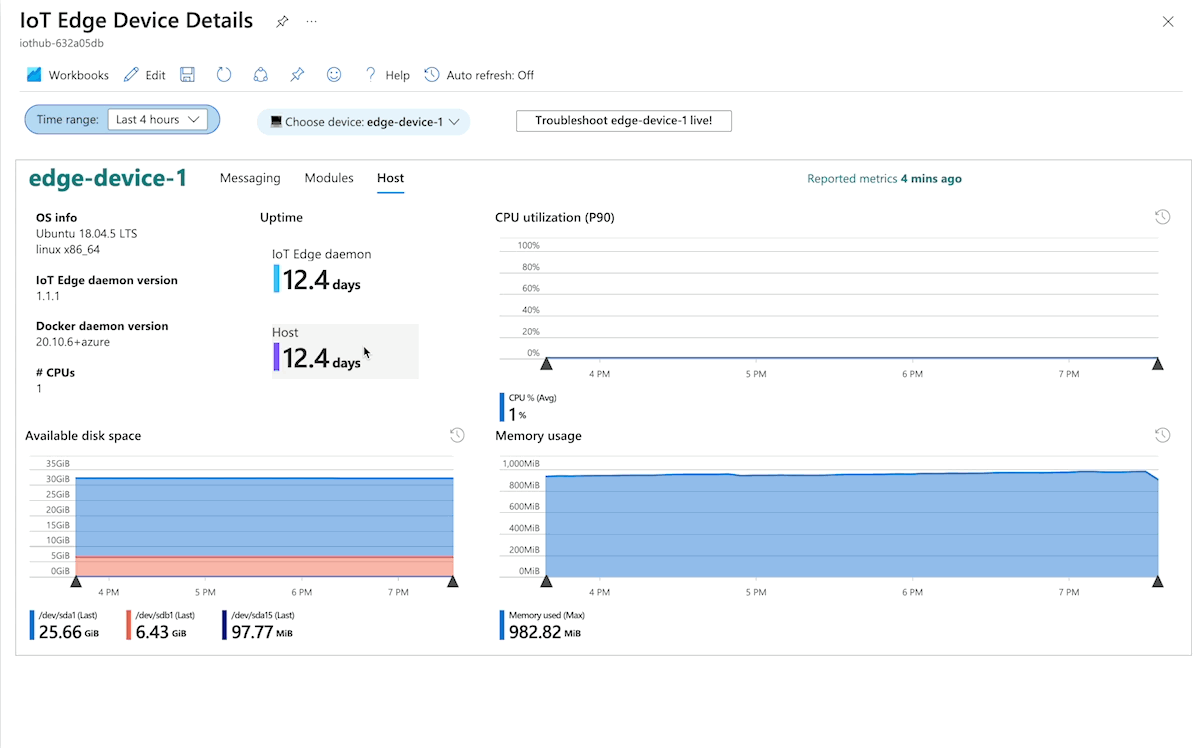

- [主機] 檢視會顯示主機裝置的相關資訊,包括主機元件的版本資訊和資源使用情形。
選取活頁簿頂端的索引標籤,以切換檢視。
裝置詳細資料活頁簿也會與 IoT Edge 入口網站疑難排解體驗整合。 您可以使用此功能從裝置提取即時記錄。 選取活頁簿上方的 [對 <裝置名稱> 進行即時疑難排解] 按鈕,即可存取此體驗。

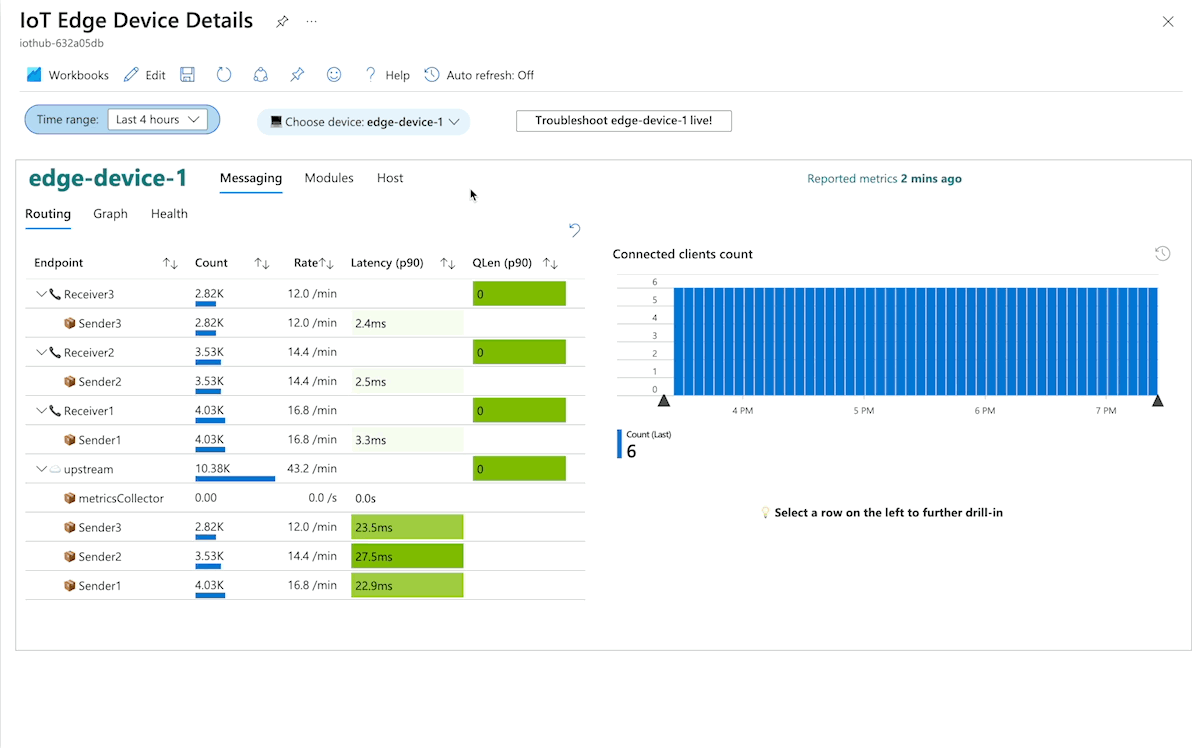

[傳訊] 檢視包含三個子區段:路由詳細資料、路由圖表和傳訊健康情況。 拖曳任何時程圖表並放開它,以將全域時間範圍調整為選取的範圍。
[路由] 區段會顯示傳送端模組與接收端模組之間的訊息流程。 顯示的資訊包括訊息計數、速率和連線用戶端數目等等。 選取傳送者或接收者以進一步鑽研。 選取發件者會顯示寄件者所經歷的延遲趨勢圖,以及傳送的訊息數目。 選取接收者會顯示接收者的佇列長度趨勢,以及接收的訊息數目。
[圖表] 區段會視覺化呈現模組之間訊息流程。 您可藉由拖曳和縮放來調整圖形。
[ 健康情況] 區段會顯示與傳訊子系統整體健全狀況相關的各種計量。 如果注意到任何錯誤,請深入調查詳細數據。

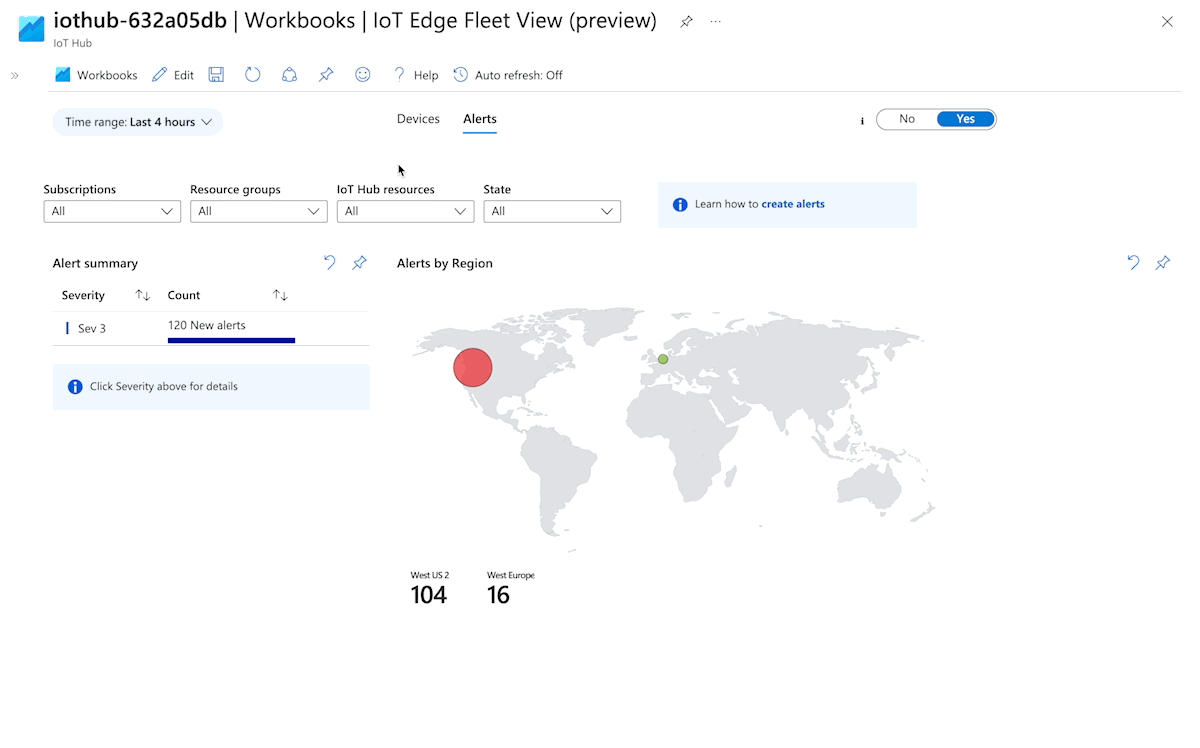

警示活頁簿
在警示活頁簿中檢視預先建立的警示規則所產生的警示。 此檢視可讓您查看來自多個 IoT 中樞或 IoT Central 應用程式的警示。
選取嚴重性數據列以檢視警示詳細數據。 [ 警示規則] 鏈接會開啟警示內容,而 [裝置 ] 鏈接會開啟詳細的計量活頁簿。 從這個檢視開啟時,裝置詳細數據活頁簿會自動調整為警示引發前後的時間範圍。
自訂活頁簿
Azure 監視器活頁簿 是可客製化的。 您可以根據自身需求編輯適用的公用範本。 所有視覺效果都是由 InsightsMetrics 資料表上以資源為中心的 Kusto 查詢語言查詢所驅動。
若要自定義活頁簿,請輸入編輯模式。 選取活頁簿功能表列中的 [編輯 ] 按鈕。 經過精心策劃的活頁簿廣泛使用活頁簿群組。 您可能需要在數個巢狀群組上選取[編輯],才能檢視視覺化查詢。
將您的變更儲存為新的活頁簿。 您可以與小組共用已儲存的活頁簿,或以程式設計方式部署活頁簿作為組織資源部署的一部分。
