教學課程：使用 Power BI 將來自 Azure IoT 中樞 的即時感測器數據可視化

  • 發行項

您可以使用 Microsoft Power BI，將 Azure IoT 中樞收到的即時感測器數據可視化。 若要這樣做，請設定 Azure 串流分析作業以取用來自 IoT 中樞 的數據，並將其路由傳送至 Power BI 中的數據集。

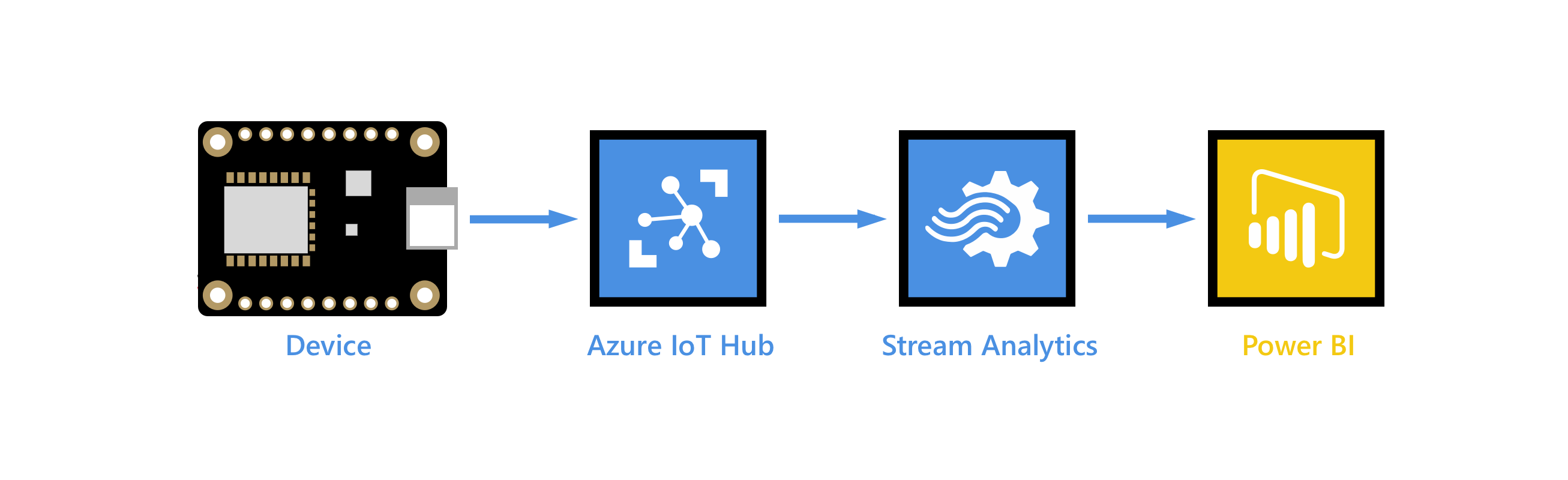

顯示從裝置到Power BI之數據流的圖表。

Microsoft Power BI 是一種數據視覺效果工具，可用來對大型數據集執行自助和企業商業智慧 （BI）。 Azure 串流分析是完全受控的即時分析 服務，其設計目的是協助您分析和處理快速移動的數據串流，可用來取得深入解析、建置報表或觸發警示和動作。

在本教學課程中，您會執行下列工作：

  • 在IoT中樞上建立取用者群組。
  • 建立並設定 Azure 串流分析作業，以從取用者群組讀取溫度遙測，並將其傳送至 Power BI。
  • 在 Power BI 中建立溫度數據的報表，並將其共用至 Web。

如果您沒有 Azure 訂用帳戶，請在開始前建立免費帳戶。

必要條件

開始本教學課程之前，請先具備下列必要條件：

將取用者群組新增至IoT中樞

取用者群組 會提供事件數據流的獨立檢視，讓應用程式和 Azure 服務能夠獨立取用來自相同事件中樞端點的數據。 在本節中，您會將取用者群組新增至IoT中樞的內建端點，稍後在本教學課程中用來從端點提取數據。

若要將取用者群組新增至IoT中樞，請遵循下列步驟：

  1. 在 Azure 入口網站 中，開啟您的IoT中樞。

  2. 在左窗格中，選取 [內建端點]。 在 [取用者群組] 底下的 文本框中，輸入新取用者群組的名稱。

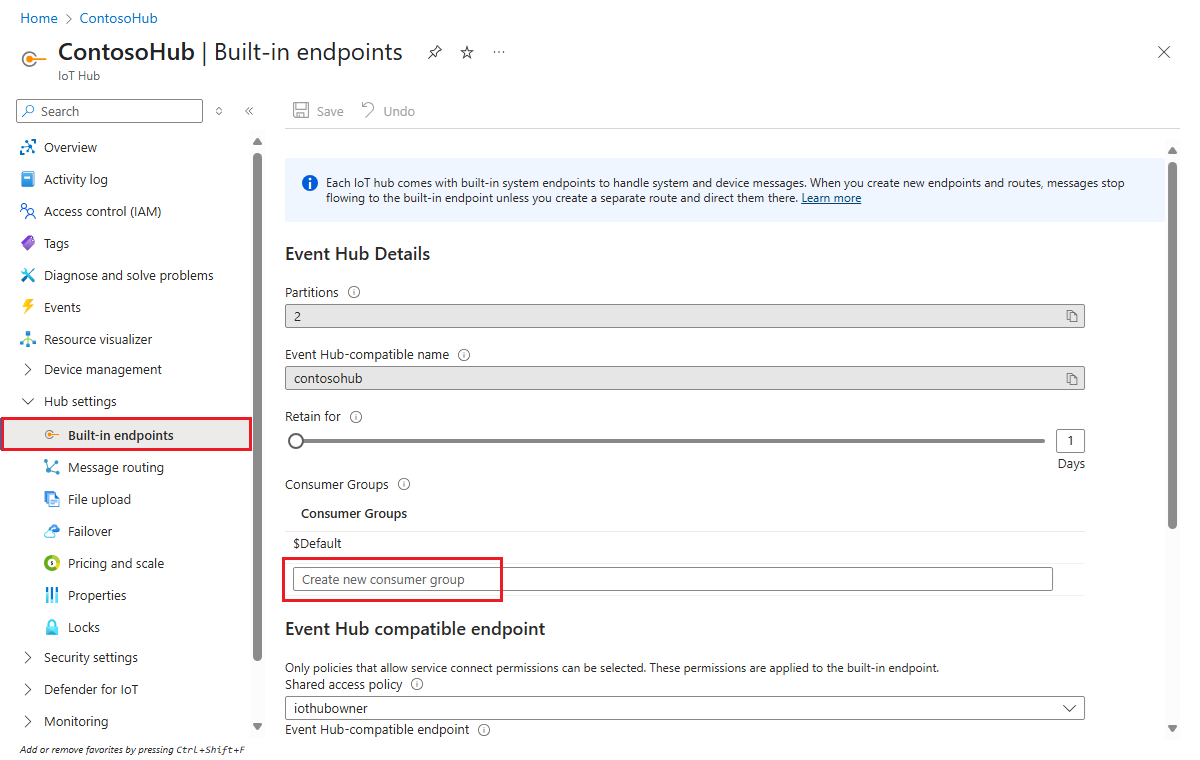

    顯示如何在IoT中樞中建立取用者群組的螢幕快照。

  3. 按下文字框外的任何位置，以儲存取用者群組。

建立、設定和執行串流分析作業

建立串流分析作業。 建立作業之後，您可以定義用來擷取數據的輸入、輸出和查詢。

建立串流分析作業

建立串流分析作業，您將用來將數據從 IoT 中樞 路由傳送至 Power BI。

  1. 在 Azure 入口網站中，選取 [建立資源]。 在搜尋方塊中輸入串流分析工作，然後從下拉式清單選取工作。 在 [串流分析工作] 概觀窗格中，選取 [建立]

  2. 在 [新增串流分析作業] 頁面的 [基本] 索引標籤中，輸入下列資訊：

    參數 值
    訂用帳戶 選取包含IoT中樞的訂用帳戶。
    資源群組 選取包含IoT中樞的資源群組。
    名稱 輸入作業的名稱。 此名稱必須是全域唯一的。
    區域 選取IoT中樞所在的區域。

    保留所有其他欄位的預設值。

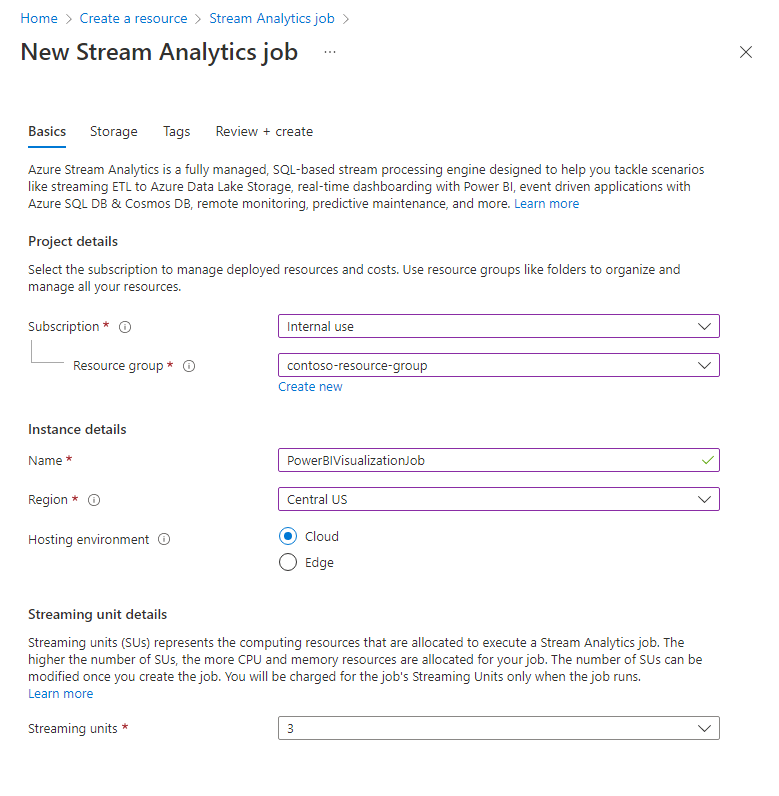

    顯示建立串流分析作業的螢幕快照。

  3. 選取 [ 檢閱 + 建立]，然後選取 [建立 ] 以建立串流分析作業。

  4. 建立作業之後，請選取 [移至資源]。

將輸入新增至串流分析作業

設定串流分析作業，以從IoT中樞收集數據。

  1. 開啟串流分析作業。

  2. 從導覽功能表的 [作業模擬] 區段選取 [輸入]。

  3. 選取 [新增輸入]，然後從下拉式清單中選取 [IoT 中樞]。

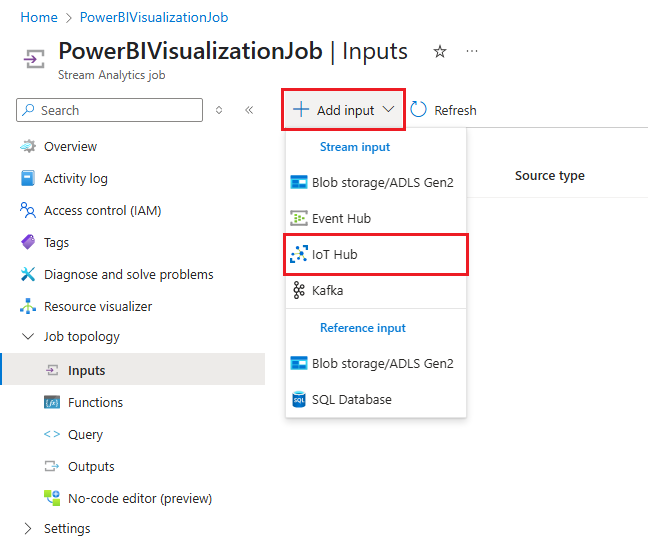

    顯示從 [新增輸入] 功能選取 [IoT 中樞] 的螢幕快照。

  4. 在新的輸入窗格中，輸入下列資訊︰

    參數 值
    輸入別名 輸入輸入的唯一別名。 例如： PowerBIVisualizationInput 。
    訂用帳戶 選取您在本教學課程中所使用的 Azure 訂用帳戶。
    IoT 中樞 選取您在本教學課程中所使用的IoT中樞。
    取用者群組 選取您先前建立的取用者群組。
    共用存取原則名稱 選取您想要串流分析作業用於IoT中樞的共用存取原則名稱。 在本教學課程中，您可以選取 服務。 服務原則預設會在新的IoT中樞上建立，並授與許可權，以在IoT中樞公開的雲端端點上傳送和接收。 若要深入了解，請參閱存取控制和權限。
    共用存取原則金鑰 此欄位會根據您選取的共用存取原則名稱自動填入。
    端點 選取 [ 傳訊]。

    保留所有其他欄位的預設值。

  5. 選取 [儲存]。

將輸出新增至串流分析作業

  1. 從導覽功能表的 [作業模擬] 區段選取 [輸出]。

  2. 選取 [ 新增輸出]，然後從下拉式清單中選取 [Power BI ]。

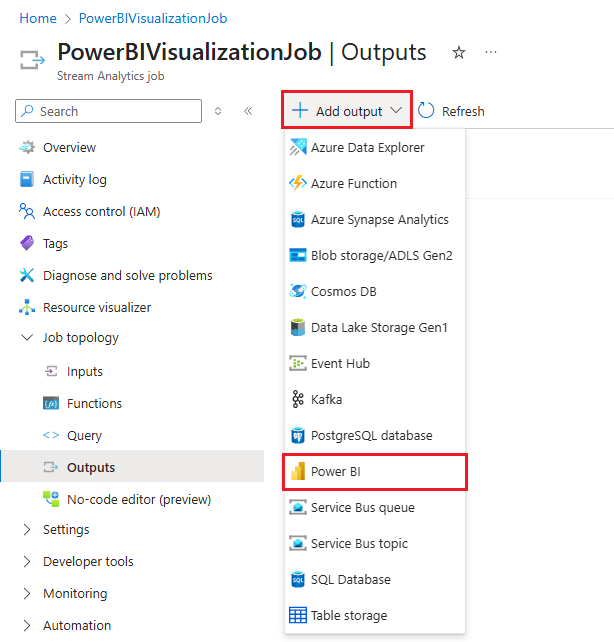

    顯示從 [新增輸出] 功能選取 Power BI 的螢幕快照。

  3. 登入 Power BI 之後，請輸入下列資訊以建立 Power BI 輸出：

    參數 值
    輸出別名 輸出的唯一別名。 例如： PowerBIVisualizationOutput 。
    群組工作區 選取您的目標群組工作區。
    驗證模式 如果您沒有使用受控識別進行驗證的正確許可權，入口網站會警告您。 如果是這種情況，請改為選取 [使用者令牌 ]。
    數據集名稱 輸入數據集名稱。
    資料表名稱 輸入資料表名稱。

  4. 選取 [ 授權 ] 並登入您的 Power BI 帳戶。

  5. 選取 [儲存]。

設定串流分析作業的查詢

  1. 從導覽功能表的 [作業模擬] 區段選取 [查詢]。

  2. 在查詢編輯器中，將 取代 [YourOutputAlias] 為作業的輸出別名。

  3. 將取代 [YourInputAlias] 為作業的輸入別名。

  4. 將下列 WHERE 子句新增為查詢的最後一行。 這一行可確保只有具有溫度屬性的訊息會轉送至 Power BI。

    WHERE temperature IS NOT NULL

  5. 您的查詢應如下列螢幕擷取畫面所示。 選取 [儲存佇列]。

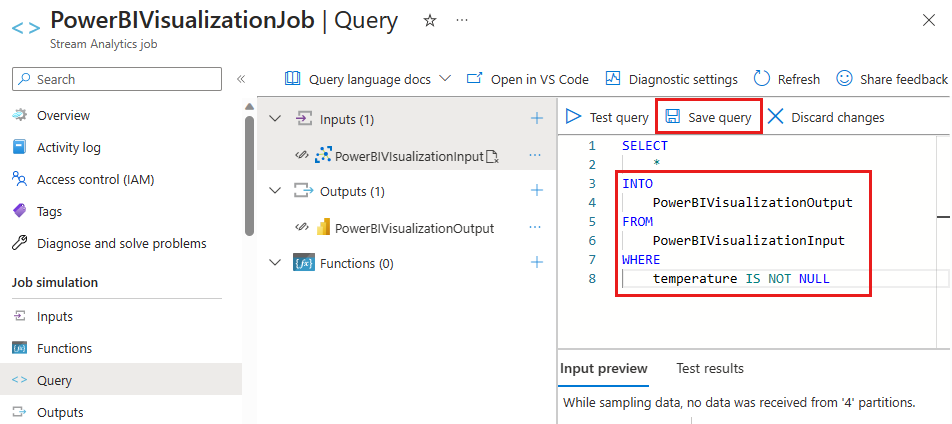

    顯示將查詢新增至串流分析作業的螢幕快照。

執行串流分析作業

  1. 在串流分析作業中，選取 [ 概觀]。
  2. 選取 [立即>啟動]。> 成功啟動作業後，作業狀態會從 [已停止] 變更為 [執行中]。

建立和發佈Power BI報表以將數據可視化

下列步驟說明如何使用 Power BI 服務建立並發佈報表。

  1. 請確定您的IoT裝置正在執行，並將溫度數據傳送至IoT中樞。

  2. 登入您的 Power BI 帳戶。

  3. 從側邊功能表中選取 [工作區]，然後選取您在串流分析作業輸出中選擇的群組工作區。

  4. 在工作區檢視上，您應該會看到您在建立串流分析作業輸出時所指定的數據集。

  5. 將滑鼠停留在您建立的數據集上，選取 [更多選項 ] 功能表（數據集名稱右邊的三個點），然後選取 [ 建立報表]。

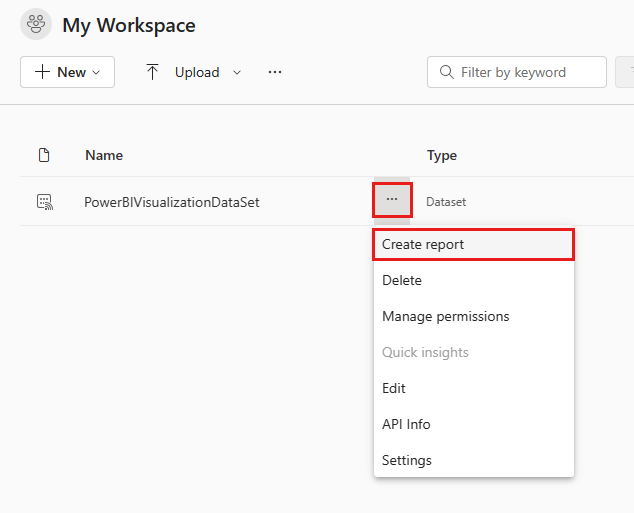

    顯示建立 Microsoft Power BI 報表的螢幕快照。

  6. 建立折線圖以顯示一段時間的實時溫度。

    1. 在報表建立頁面的 [ 視覺效果 ] 窗格中，選取折線圖圖示以新增折線圖。 使用位於圖表側邊和角落的參考線來調整其大小和位置。

    2. 在 [欄位] 窗格上，展開您建立串流分析作業輸出時指定的資料表。

    3. 將 EventEnqueuedUtcTime 拖曳至 [視覺效果] 窗格上的 [X 軸]。

    4. 將溫度拖曳至 Y 軸。

      折線圖已建立。 x 軸會顯示 UTC 時區的日期和時間。 Y 軸會顯示來自感測器的溫度。

      將溫度折線圖新增至 Microsoft Power BI 報表

    注意

    視您用來傳送遙測數據的裝置或模擬裝置而定，您可能會有稍微不同的欄位清單。

  7. 選取 [檔案] > [儲存] 以儲存報表。 出現提示時，請輸入報表的名稱。

  8. 仍在報表窗格中，選取 [檔案>內嵌報表>網站或入口網站]。

    注意

    如果您收到通知以連絡系統管理員以啟用內嵌程式代碼建立，您可能需要連絡它們。 必須先啟用內嵌程序代碼建立，才能完成此步驟。

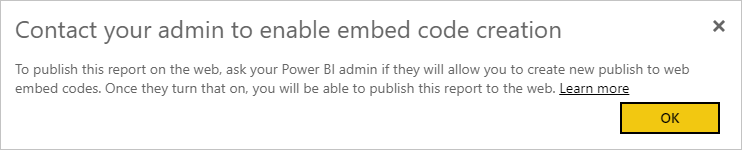

    顯示 [連絡系統管理員通知] 的螢幕快照。

  9. 您已提供報表連結，您可以與任何人共享報表存取權，以及可用來將報表整合到部落格或網站的代碼段。 複製 [ 安全內嵌程序代碼 ] 視窗中的連結，然後關閉視窗。

  10. 開啟網頁瀏覽器，並將連結貼到網址列中，以在瀏覽器中檢視報表。

Microsoft 也提供 Power BI 行動裝置應用程式 ，可讓您在行動裝置上檢視和與 Power BI 儀錶板和報表互動。

清除資源

在本教學課程中，您已在Power BI 中建立串流分析作業和數據集。

如果您打算完成其他教學課程，您可能想要保留資源群組和IoT中樞，以便稍後重複使用。

清除 Azure 資源

串流分析作業應該位於與IoT中樞相同的資源群組中。 如果您不再需要IoT中樞或其他已建立的資源，則可以刪除 Azure 入口網站中的整個資源群組。 或者，您可以刪除個別資源。

  1. 在 Azure 入口網站中，瀏覽至您的資源群組。
  2. 檢閱群組中的資源。 如果您想要全部刪除它們，請選取 [ 刪除資源群組]。 如果您想要刪除個別資源，請以滑鼠右鍵按兩下資源，從操作功能表中選取 [ 刪除 ]，然後遵循提示。

若要移除資源群組及其所有資源，您也可以使用 az group delete 命令：

az group delete --name {your resource group}

清除 Power BI 資源

您已在 Power BI 中建立數據集 PowerBiVisualizationDataSet。 您可以刪除數據集，以及從 Power BI 服務 建立的相關聯報表。

  1. 登入您的 Power BI 帳戶。
  2. 選取 [ 工作區]，然後選取包含數據集的工作區名稱。
  3. 將滑鼠停留在 PowerBiVisualizationDataSet 數據集上，然後選取三個水準點，以開啟 [ 更多選項 ] 功能表。
  4. 選取 [刪除] 並依照提示執行。 當您移除資料集時，報表也會一併移除。

下一步

在本教學課程中，您已瞭解如何使用Power BI，將 Azure IoT 中樞的即時感測器資料可視化。

如需將 Azure IoT 中樞 數據可視化的另一種方式，請參閱下列教學課程：

使用 Web 應用程式，將來自 Azure IoT 中樞 的即時感測器資料可視化。
