Azure 網路體系結構

Azure 網路架構提供從網際網路到 Azure 資料中心的連接。 任何部署於 Azure 的工作負載，包括基礎設施即服務（IaaS）、平台即服務（PaaS）及軟體即服務（SaaS），皆使用 Azure 資料中心網路。

網路拓撲

Azure 數據中心的網路體系結構由以下元件組成：

  • 邊緣網路
  • 廣域網
  • 區域閘道網路
  • 數據中心網路

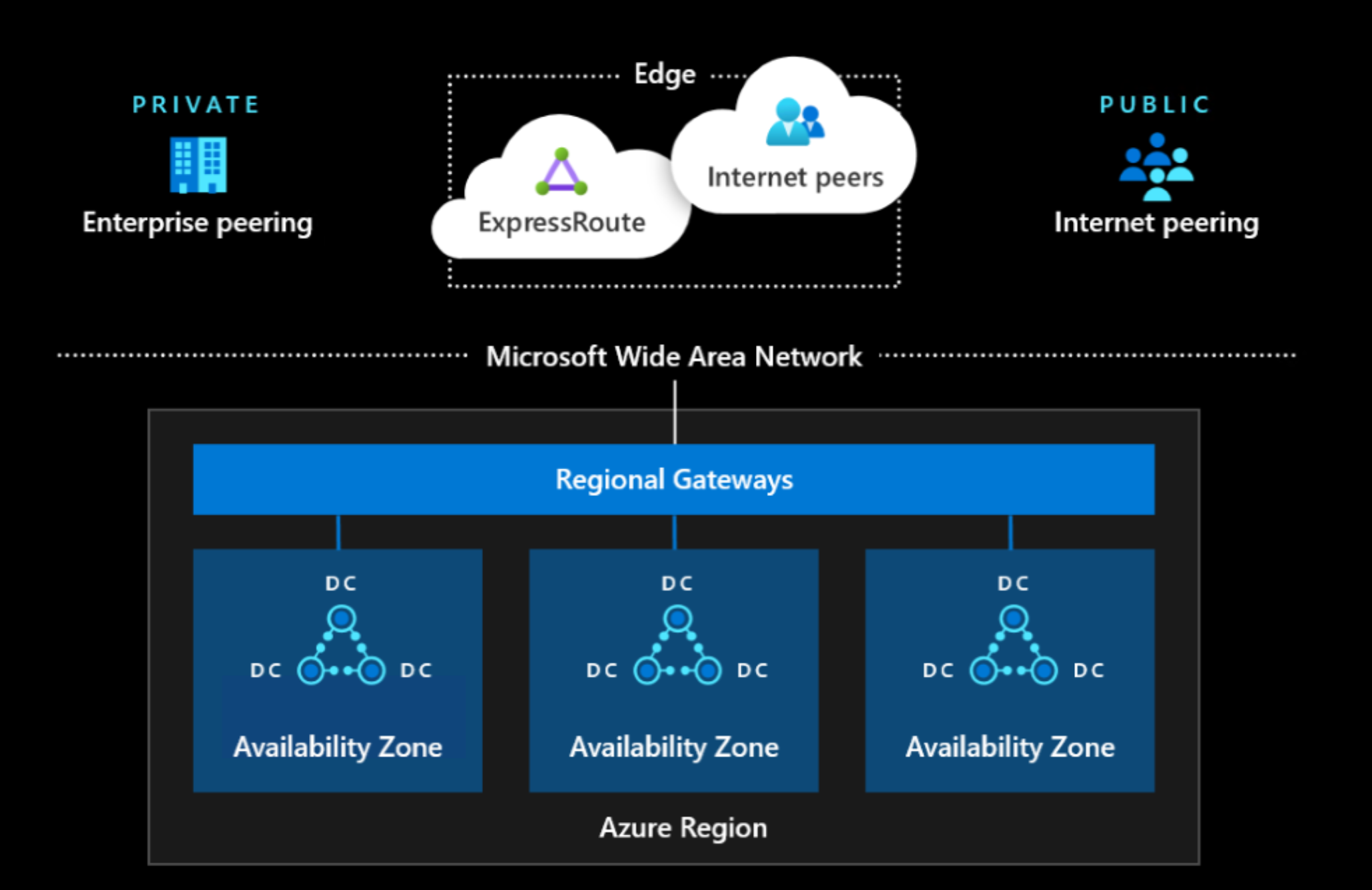

Azure 網路圖

網路元件

以下列表簡要說明網路組成部分：

  • 邊緣網路

    • Microsoft 網路與其他網路（如網際網路及企業網路）之間的界定點
    • 提供網際網路與 ExpressRoute 到 Azure 的對等互連

  • 廣域網

    • 覆蓋全球的 Microsoft 智慧骨幹網
    • 在 Azure 區域之間提供連接

  • 區域閘道

    • 一個 Azure 區域內所有資料中心的聚合點
      • 提供 Azure 區域內資料中心間的大規模連網，例如每個資料中心可達數百 TB 的連線

  • 數據中心網路

    • 在數據中心內的伺服器之間提供連接，超額訂閱頻寬較低

Microsoft 設計這些網路元件，旨在提供最大可用性，以支援始終在線、隨時可用的雲端業務。 Microsoft 在網路中設計並建置備援機制，涵蓋從實體層到控制通訊協定。

資料中心網路復原

本節說明透過資料中心網路實現的韌性設計原則。

資料中心網路是 Clos 網路的改良版本，為雲端流量提供高雙段頻寬。 Microsoft 透過使用多種商品裝置來建立網路，以減少個別硬體故障的影響。 該網路利用策略性地設置在不同物理位置、獨立的電源與冷卻領域的裝置，以減少環境事件的影響。 在控制平面上，所有網路裝置都以 OSI 模型第三層路由模式運行，這消除了歷史上流量迴路的問題。 不同層級間的所有路徑皆為主動，透過等價多徑（ECMP）路由提供高冗餘與頻寬。

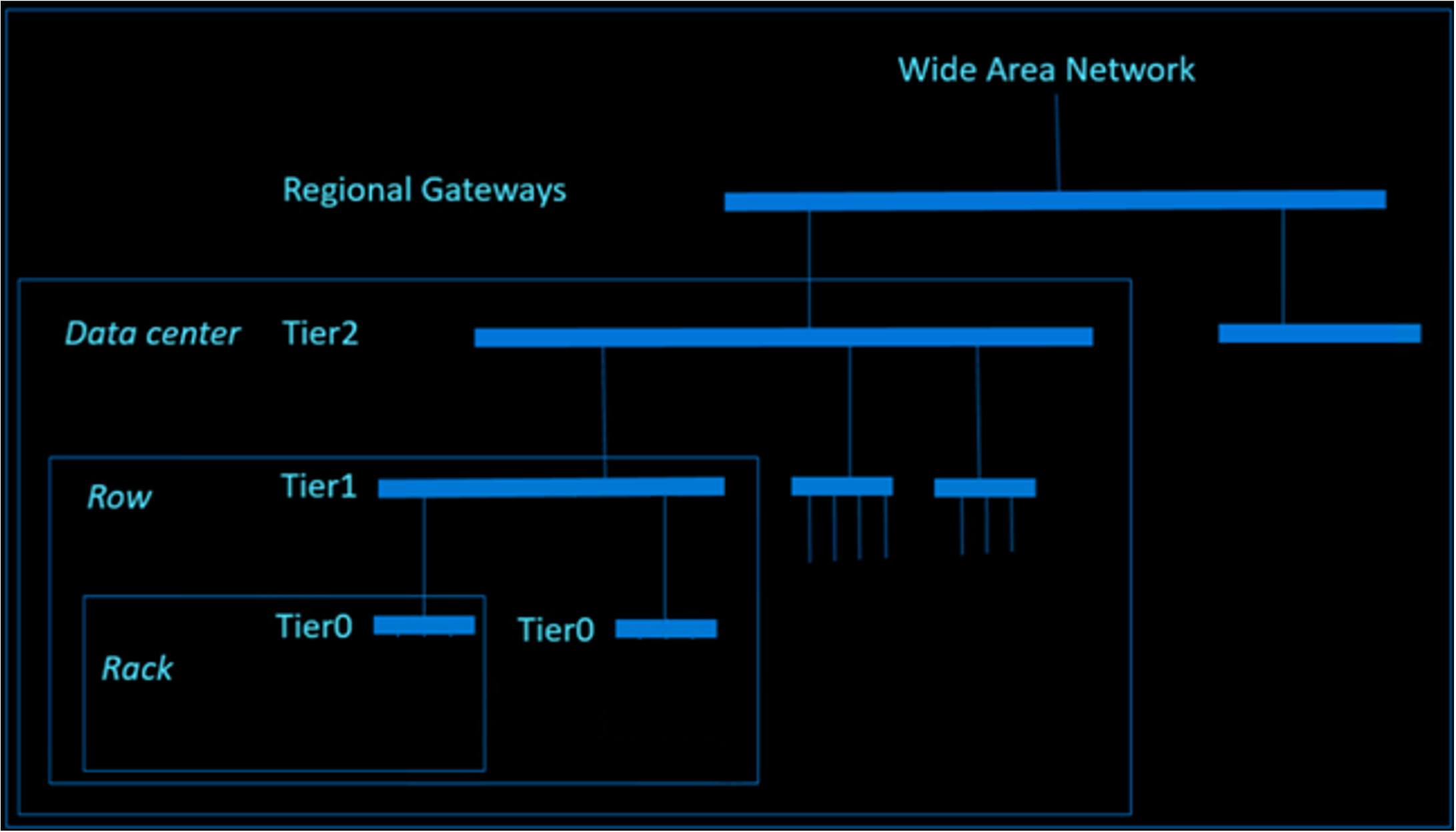

下圖展示了不同層級網路設備如何建構資料中心網路。 圖中的條狀條代表提供冗餘與高頻寬連接性的網路裝置群組。

數據中心網路

後續步驟

若要深入了解 Microsoft 為協助保護 Azure 基礎結構執行了哪些動作，請參閱：
