本節是伺服器元件的概觀。

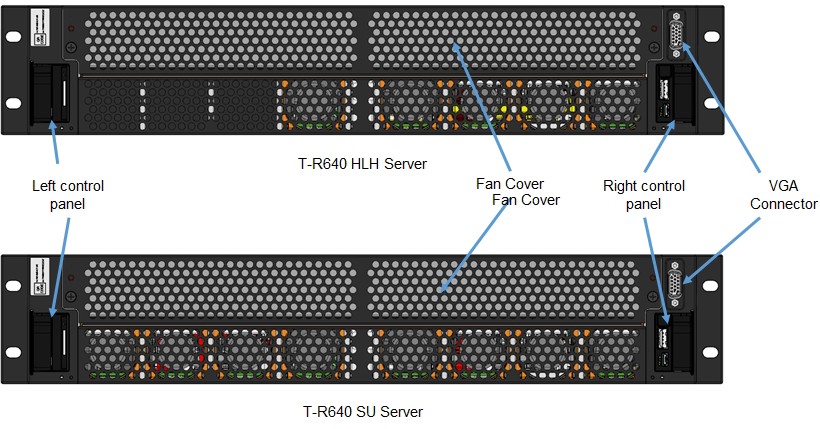

底座正面檢視
下圖顯示 2U 伺服器。
下表描述前端面板功能。
| 埠、面板和插槽 | 說明 |
|---|---|
| 左側控制面板 | 包含系統健康情況和系統標識碼、狀態 LED，以及 iDRAC 快速同步 2 （無線） 指示器。 注意： iDRAC 快速同步 2 指標僅適用於特定組態。 狀態LED：可讓您識別任何失敗的硬體元件。 最多有五個狀態 LED 和一個整體系統健康狀態 LED（機殼健康和系統 ID）燈條。 快速同步 2 （無線）：表示已啟用快速同步的系統。 快速同步功能是選擇性的。 此功能允許使用行動裝置來管理系統。 此功能會匯總硬體或韌體清查，以及可用於對系統進行疑難解答的各種系統層級診斷和錯誤資訊。 |
| VGA 埠 | 可讓您將顯示裝置連線到系統。 |
| 右側控制面板 | 包含電源按鈕、USB 埠、iDRAC Direct 微埠，以及 iDRAC 直接狀態 LED。 |

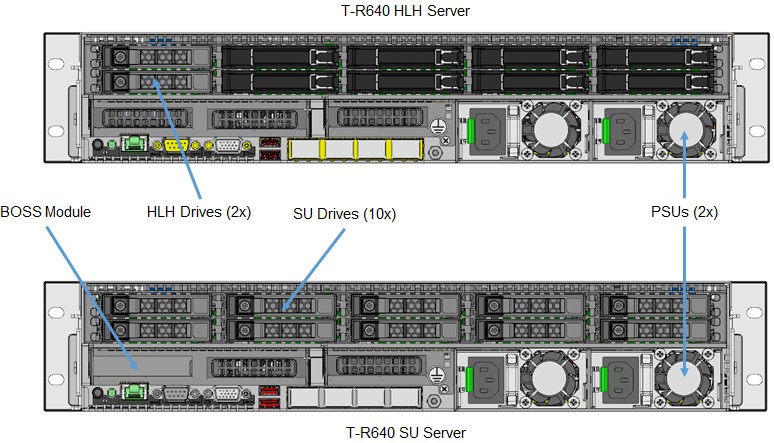

機殼後視圖
下圖顯示後底座元件。
下表描述後端面板上的功能。
| 埠、面板和插槽 | 圖標 | 說明 |
|---|---|---|
| 硬碟 | N/A | HLH 和 SU 伺服器節點的 OS 和資料記憶體。 |
| BOSS 模組 | N/A | 開機優化儲存解決方案（BOSS），用來安裝作業系統或 Hypervisor。 |
| 電源供應器 （2） | N/A | 這些為伺服器提供電源，並同時提供備援。 |
| USB 3.0 埠 |
|
USB 埠是9孔插座並符合3.0標準。 這些埠可讓您將USB裝置連線到系統。 |
| VGA 埠 |
|
可讓您將顯示裝置連線到系統。 |
| 串行埠 |
|
可讓您將序列裝置連線到系統。 |
| iDRAC9 企業埠 |
|
可讓您從遠端訪問 iDRAC。 |
| CMA 電源埠 | N/A | 纜線管理臂 （CMA） 電源埠可讓您將狀態指示器纜線連接到 CMA。 |
| 系統識別按鈕 |
|
伺服器前端和背面有 [系統識別][標識符] 按鈕可供使用。 按下按鈕會導致系統健康情況\系統標識符指示器閃爍。 您也可以使用 [系統 ID] 按鈕來重設 iDRAC，並使用逐步模式存取 BIOS。 |

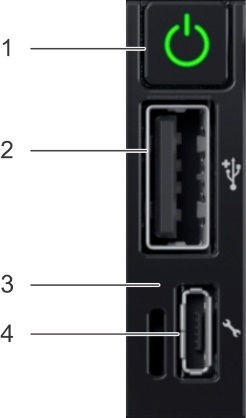

右側控制面板
下圖顯示正確的控制面板。
下表描述右側面板上的控制件和指標。
| 項目 | 指標或按鈕 | 圖標 | 說明 |
|---|---|---|---|
| 1 | 電源按鈕 |
|
指出系統是否已開啟或關閉。 按下電源按鈕以手動開啟或關閉系統。 注意： 按電源按鈕，以正常關閉符合 ACPI 規範的作業系統。 |
| 2 | USB 連接埠 |
|
USB 埠是 4 針腳，符合 2.0 規格。 此埠可讓您將USB裝置連線到系統。 |
| 3 | iDRAC Direct LED | N/A | iDRAC Direct LED 指示器會亮起，表示 iDRAC Direct 埠已主動連線到裝置。 |
| 4 | iDRAC 直接埠 |
|
iDRAC Direct 埠符合 micro USB 2.0 規範。 此埠可讓您存取 iDRAC Direct 功能。 |
伺服器內部
下圖顯示內部伺服器元件。

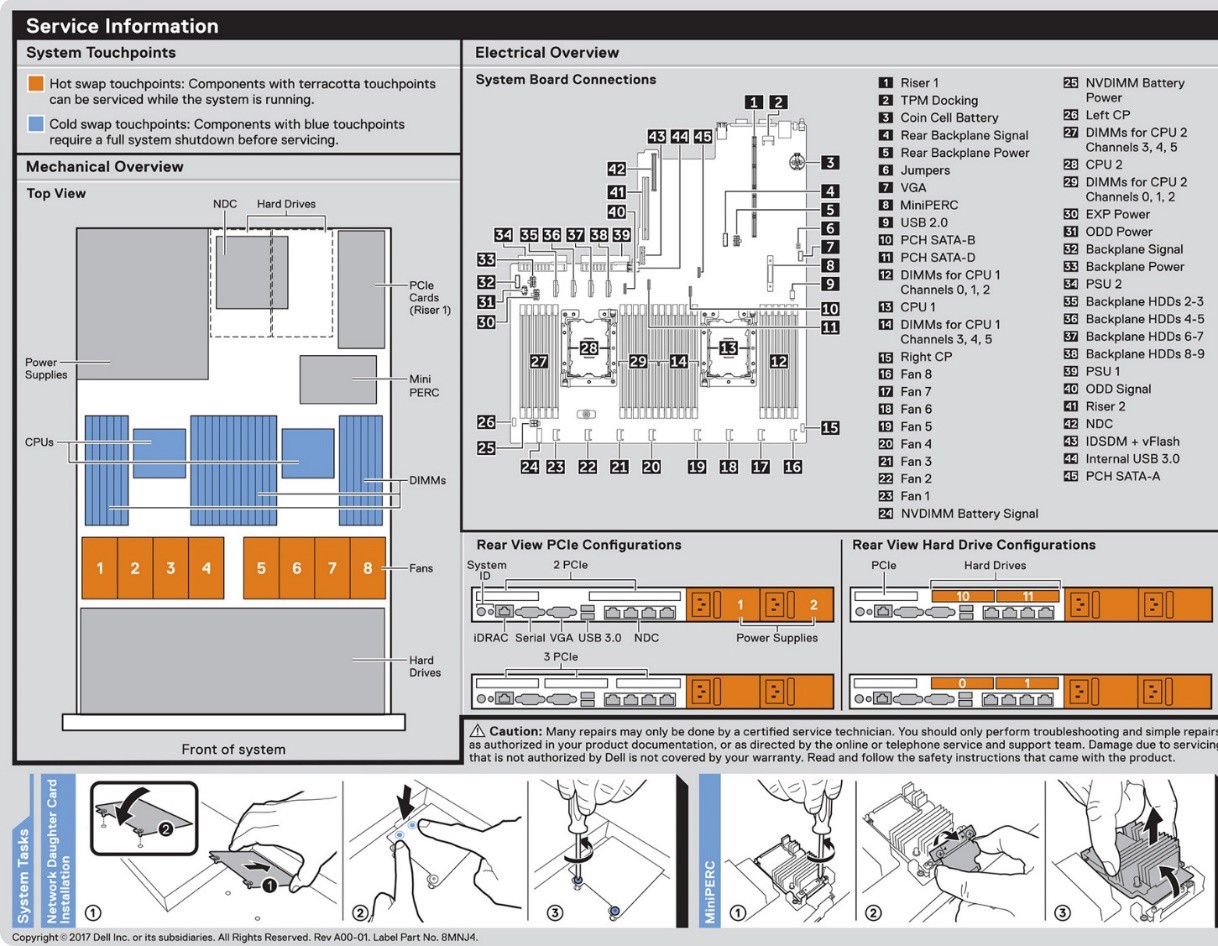

主機板
下圖顯示主機板配置。

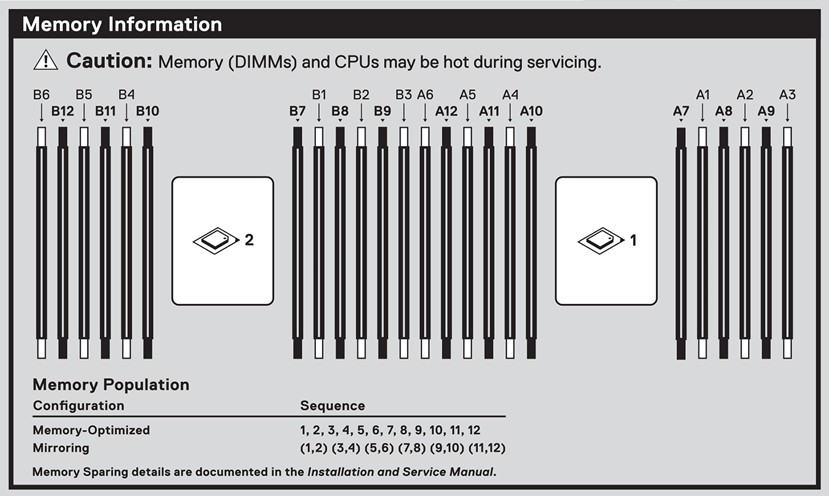

記憶體
下圖顯示記憶體資訊。
