在 Azure 本地環境中為 Kubernetes 叢集建立邏輯網路

適用於：Azure Local 上的 AKS

安裝並設定 Azure 本機之後，您必須建立 Arc VM 邏輯網路。 Azure 本機上的 AKS 會使用靜態邏輯網路，為 AKS 叢集的基礎 VM 提供 IP 位址。

開始之前

開始之前，請確定您有下列必要條件：

• 安裝和設定 Azure 本地環境。 請確定您有自定義位置 Azure Resource Manager 識別符，因為此標識碼是建立邏輯網路的必要參數。
• 請確定您所建立的邏輯網路包含足夠的可用IP位址，以避免IP位址耗盡。 IP 位址耗盡可能會導致 Kubernetes 叢集部署失敗。 如需詳細資訊，請參閱 Azure 本機上的 AKS 中的網路概念。
• 請確定您有外部 VM 交換器，可供 Azure 本機叢集中的所有機器存取。 根據預設，外部交換器會在 Azure 本機叢集的部署期間建立，可用來與您將建立的邏輯網路產生關聯。

執行下列命令，以取得 Azure 本機叢集上外部 VM 交換器的名稱：

Get-VmSwitch -SwitchType External

記下開關的名稱。 當您建立邏輯網路時，請使用此資訊。 例如：

Get-VmSwitch -SwitchType External

Name                                           SwitchType      NetAdapterInterfaceDescription
----                                           ----------      ----------------------------
ConvergedSwitch(management_compute_storage)    External        Teamed-Interface

建立邏輯網路

您可以使用 Azure CLI 或 Azure 入口網站來建立邏輯網路。

Azure CLI

若要在靜態 IP 組態的 VM 交換器上建立邏輯網路，您可以使用 az stack-hci-vm network lnet create 命令：

az stack-hci-vm network lnet create \
  --subscription $subscription \
  --resource-group $resource_group \
  --custom-location $customLocationID \
  --name $lnetName \
  --vm-switch-name $vmSwitchName \
  --ip-allocation-method "Static" \
  --address-prefixes $addressPrefixes \
  --gateway $gateway \
  --dns-servers $dnsServers \
  --ip-pool-start $ipPoolStart \
  --ip-pool-end $ipPoolEnd \
  --vlan 10

針對靜態 IP，所需的參數如下所示：

必要參數	描述
--name	您為 Azure 本機叢集建立的邏輯網路名稱。 請務必提供遵循 Azure 資源規則的名稱。 您無法在建立邏輯網路之後重新命名。
--resource-group	您在其中建立邏輯網路的資源群組名稱。
--subscription	部署 Azure Local 的訂用帳戶名稱或識別碼。
--custom-location	提供與您建立邏輯網路之 Azure 本機叢集相關聯的自定義位置。
--vm-switch-name	VM 交換器的名稱。 使用方式：--vm-switch-name "vm-switch-01"
--address-prefixes	網路的位址前綴。 目前僅支援 1 個地址前綴。 使用方式：--address-prefixes "10.220.32.16/24"
--dns-servers	DNS 伺服器 IP 位址的以空格分隔的清單。 使用方式：--dns-servers 10.220.32.16 10.220.32.17
--gateway	閘道。 閘道IP位址必須位於位址前綴的範圍內。 使用方式：--gateway 10.220.32.16
--ip-allocation-method	IP 位址配置方法。 支援的值為 Static。 使用方式：--ip-allocation-method "Static"
--ip-pool-start	IP 集區的起始IP位址。 地址必須位於位址前置詞的範圍內。 使用方式：--ip-pool-start "10.220.32.18"
--ip-pool-end	IP 集區的結束IP位址。 地址必須位於位址前置詞的範圍內。 使用方式：--ip-pool-end "10.220.32.38"
--vlan	VLAN 識別碼。 使用方式：--vlan 10 這是選擇性參數。 指定建立邏輯網路時要使用的 VLAN 識別碼（int32 值）。

Azure 入口網站

完成下列步驟，以使用 Azure 入口網站 建立邏輯網路：

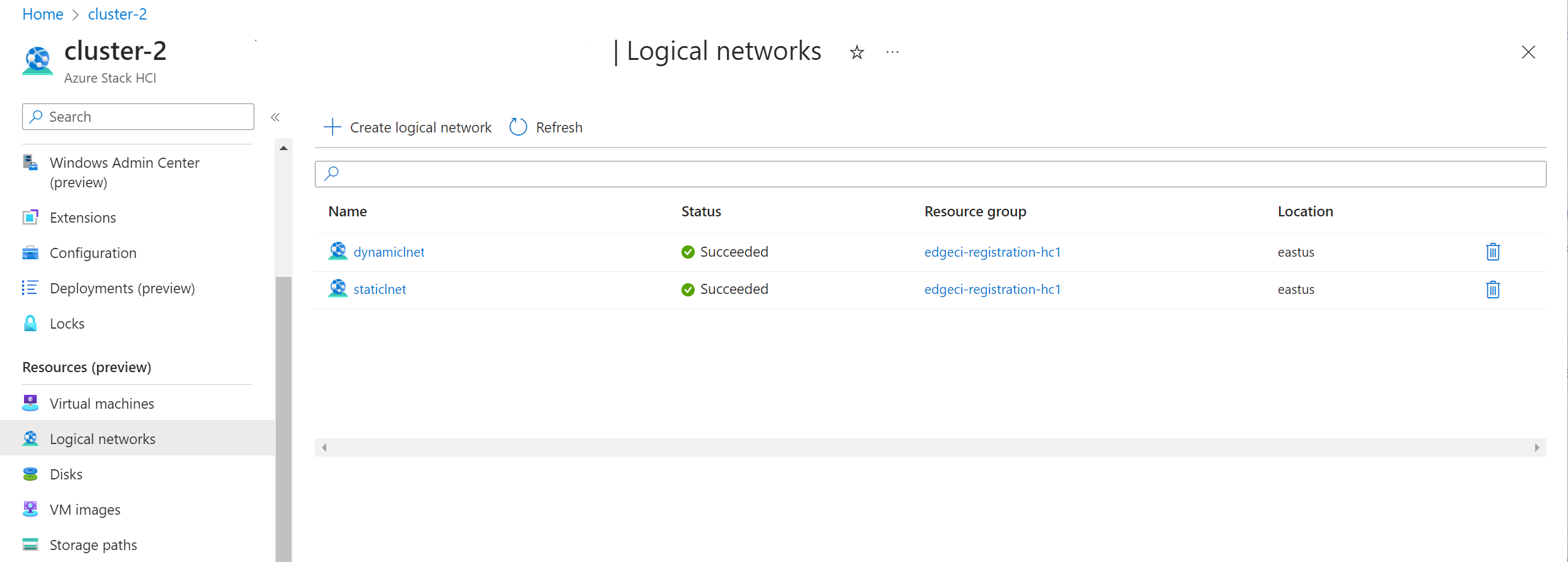

1. 在左窗格中的 [資源] 底下，選取 [邏輯網络]。

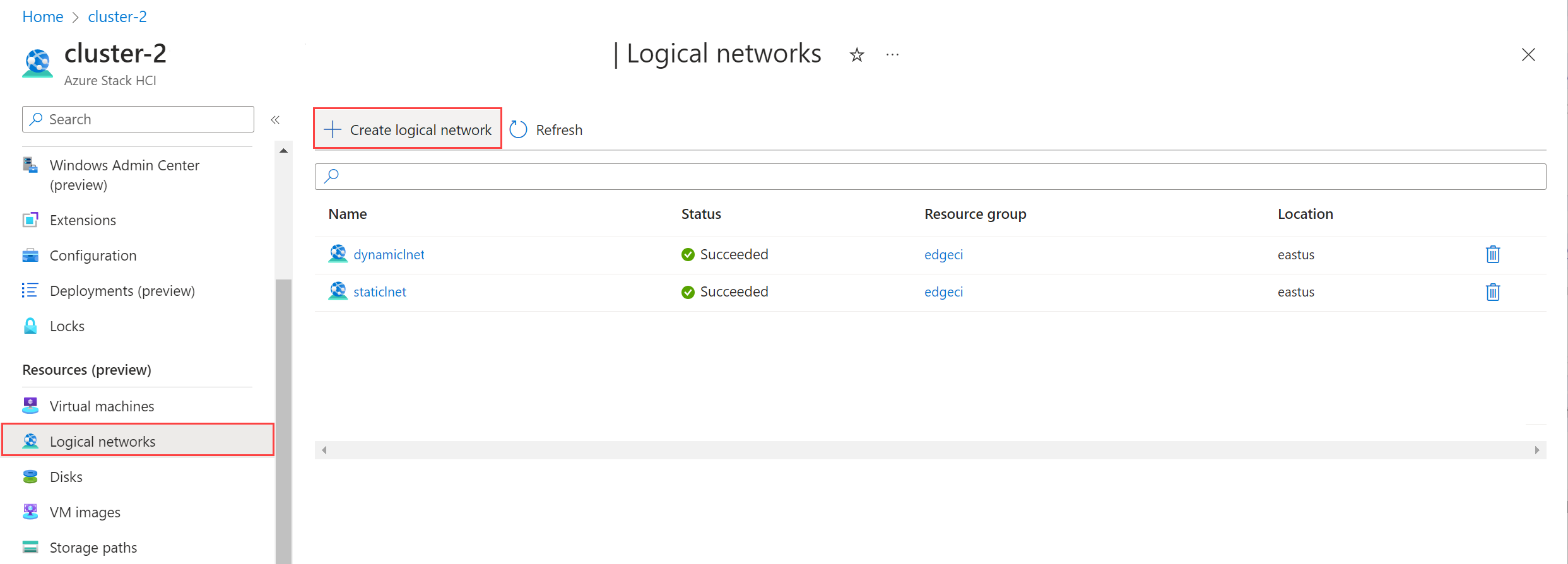

2. 在右窗格中，選取 [ 建立邏輯網络]。



3. 在 建立邏輯網路 頁面的 基本 索引標籤上：

   • 選取 Azure 訂用帳戶名稱。
   • 選取相關聯的資源組名。
   • 提供邏輯網路名稱。 請務必提供遵循 Azure 資源規則的名稱。 您無法在建立邏輯網路之後重新命名。
   • 輸入您稍早儲存的虛擬交換器名稱。
   • 地理區域會自動設定為您註冊叢集的區域。
   • 自訂位置會自動從叢集填入。

   完成時，選取 [ 下一步：網络設定]。

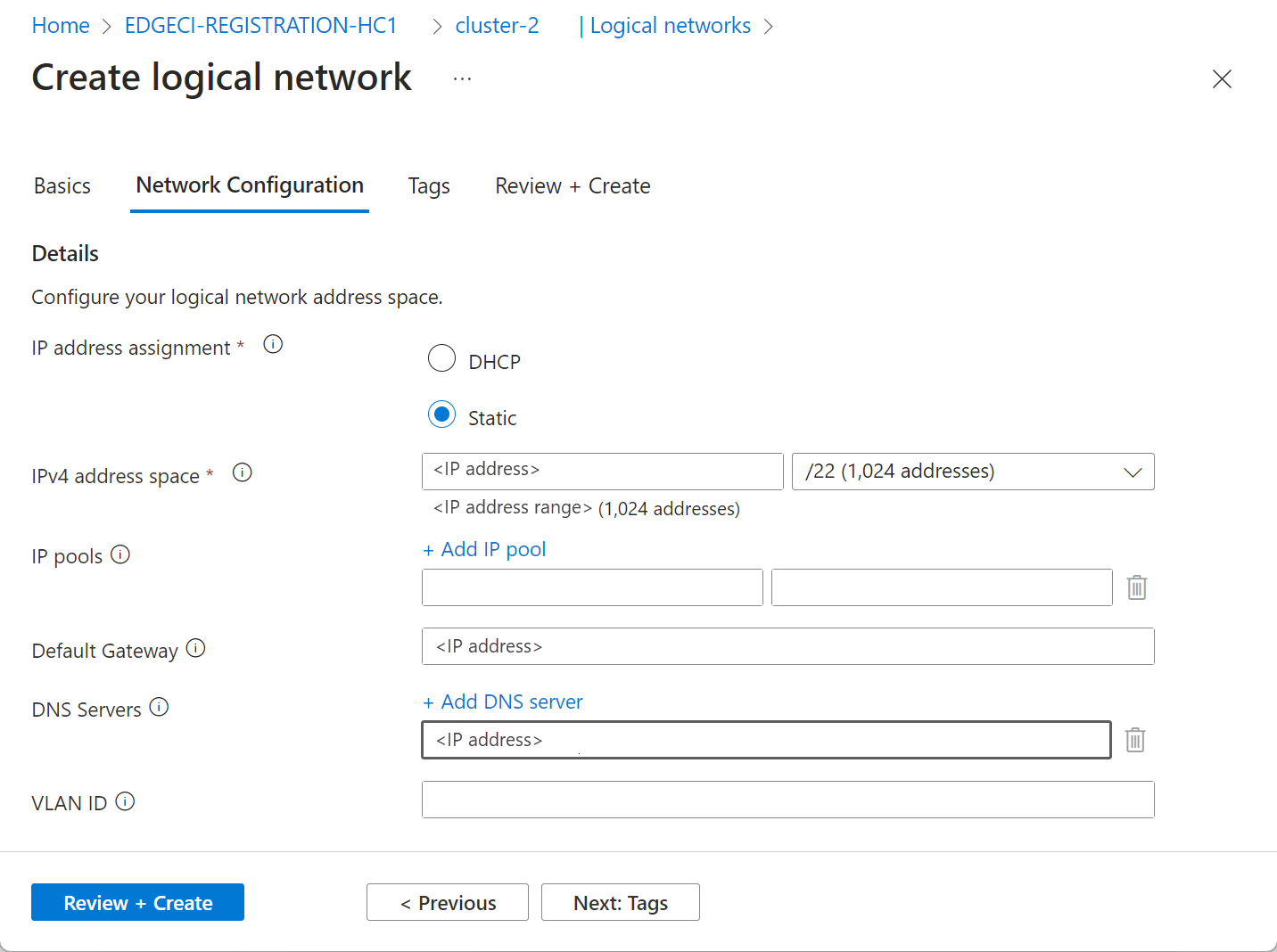

4. 在網路設定標籤上，選取靜態，然後輸入下列內容：

   • IPv4 位址空間（先前保留）。
   • IP 集區。
   • 預設閘道位址。
   • DNS 伺服器位址。
   • VLAN 識別碼（如果使用的話）。

   完成時，選取 [ 檢閱 + 建立]。

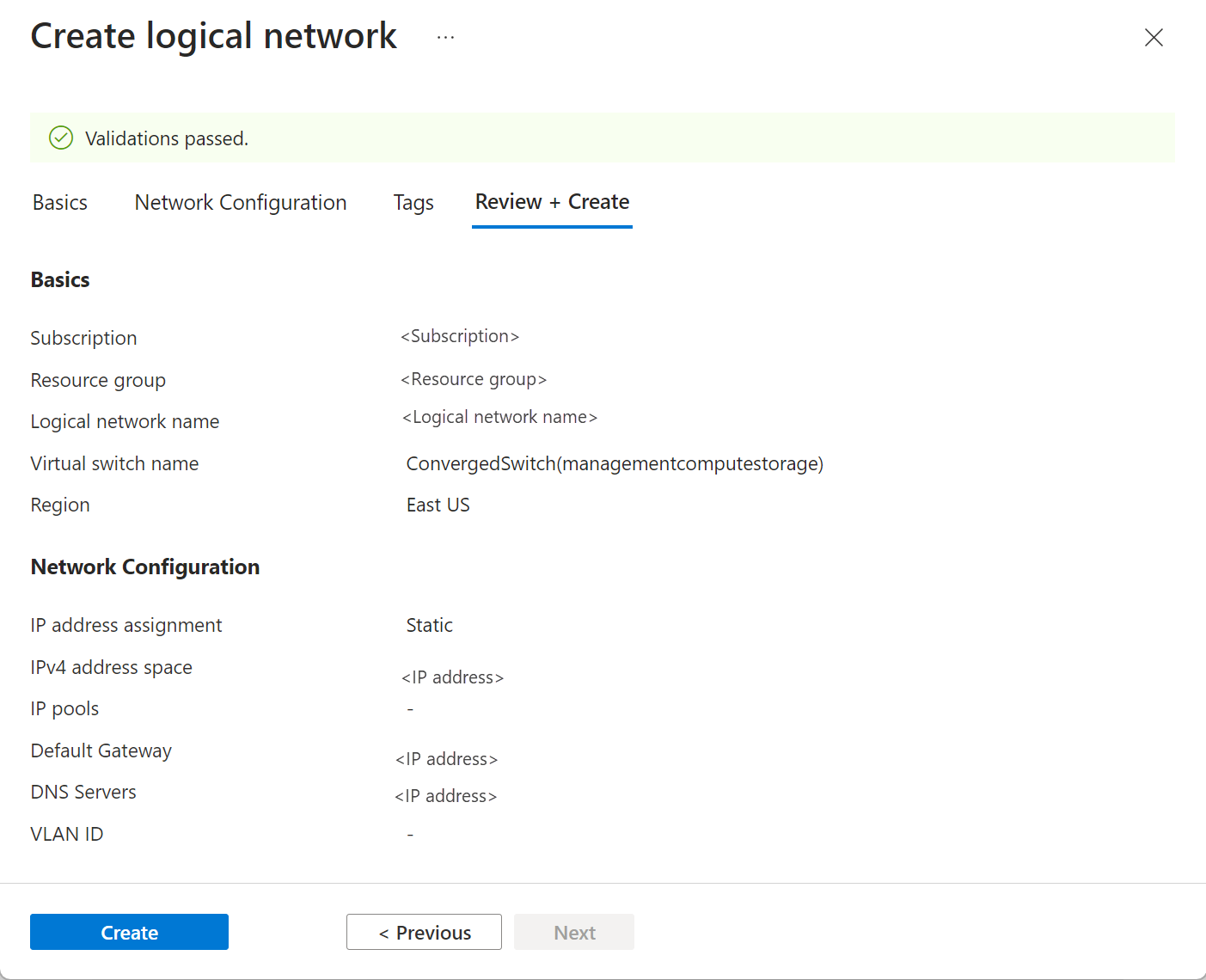

5. 在 [ 檢閱 + 建立] 索引標籤上，檢閱網络設定，然後選取 [ 建立]：
