在 Azure Kubernetes Service 叢集上使用 Open Liberty 或 WebSphere Liberty 部署 Java 應用程式

發行項
04/25/2024

本文會示範如何：

在 Open Liberty 或 IBM WebSphere Liberty 執行時間上執行 Java、Java EE、Jakarta EE 或 MicroProfile 應用程式。
使用 Open Liberty 或 WebSphere Liberty 容器映像建置應用程式的 Docker 映像。
使用 Open Liberty 操作員或 WebSphere Liberty 操作員，將容器化應用程式部署至 Azure Kubernetes Service （AKS）叢集。

Open Liberty Operator 可簡化在 Kubernetes 叢集上執行應用程式的部署和管理。使用 Open Liberty 運算子或 WebSphere Liberty 運算符，您也可以執行更進階的作業，例如收集追蹤和傾印。

本文使用 Open Liberty 或 WebSphere Liberty 的 Azure Marketplace 供應專案，加速您前往 AKS 的旅程。供應項目會自動布建一些 Azure 資源，包括：

Azure Container Registry 實例。
AKS 叢集。
應用程式閘道輸入控制器（AGIC）實例。
Open Liberty 運算子和 WebSphere Liberty 運算符。
選擇性地包含 Liberty 和應用程式的容器映像。

如果您想要在 AKS 上執行 Liberty 的手動逐步指引，請參閱在 Azure Kubernetes Service （AKS）叢集上使用 Open Liberty 或 WebSphere Liberty 手動部署 Java 應用程式。

本文旨在協助您快速進行部署。在進入生產環境之前，您應該先探索 IBM 關於 Tuning Liberty 的檔。

如果您沒有 Azure 訂閱，請在開始之前，先建立 Azure 免費帳戶。

必要條件

安裝 Azure CLI。若您在 Windows 或 macOS 上執行，請考慮在 Docker 容器中執行 Azure CLI。如需詳細資訊，請參閱〈如何在 Docker 容器中執行 Azure CLI〉。
使用 az login 命令來登入 Azure CLI。請遵循您終端機上顯示的步驟，完成驗證程序。如需其他登入選項，請參閱使用 Azure CLI 登入。
出現提示時，請在第一次使用時安裝 Azure CLI 延伸模組。如需擴充功能詳細資訊，請參閱使用 Azure CLI 擴充功能。
執行 az version 以尋找已安裝的版本和相依程式庫。若要升級至最新版本，請執行 az upgrade。本文需要使用至少 Azure CLI 2.31.0 版。
安裝 Java SE 實作 17 版或更新版本。 (例如 Eclipse Open J9 (英文))。
安裝 Maven 3.5.0 或更新版本。
安裝適用於作業系統的 Docker
確定已安裝 Git 。
確定您已獲指派訂用帳戶的 Owner 角色或 Contributor 和 User Access Administrator 角色。您可以依照列出使用者或群組的角色指派中的步驟進行驗證。

注意

您也可以從 Azure Cloud Shell 執行本文中的命令。此方法已預安裝所有必要條件工具，但 Docker 除外。

如果在本地執行本指南中的命令 (而非 Azure Cloud Shell)：
- 準備已安裝類似 Unix 的作業系統 (例如 Ubuntu、Azure Linux、macOS、Windows 子系統 Linux 版) 的本機電腦。
- 安裝 Java SE 實作 17 版或更新版本。 (例如 Eclipse Open J9 (英文))。
- 安裝 Maven 3.5.0 或更新版本。
- 安裝適用於作業系統的 Docker
確定您已獲指派訂用帳戶的 Owner 角色或 Contributor 和 User Access Administrator 角色。您可以依照列出使用者或群組的角色指派中的步驟進行驗證。

使用入口網站在 AKS 部署上建立 Liberty

下述步驟可指導您於 AKS 上建立 Liberty 執行階段。完成這些步驟之後，您將會有容器登錄實例和 AKS 叢集來部署容器化應用程式。

前往 Azure 入口網站。在頁面頂端的搜尋方塊中，輸入 IBM Liberty on AKS。出現建議時，請選取 [Marketplace] 區段中的唯一相符專案。

如果您想要的話，您可以直接前往供應專案。
選取建立。
在 [ 基本] 窗格上：
1. 建立新的資源群組。因為資源群組在訂用帳戶內必須是唯一的，請選擇唯一的名稱。擁有唯一名稱的簡單方法是使用縮寫、今天的日期和一些識別碼的組合（例如， ejb0913-java-liberty-project-rg。
2. 在 [區域] 中，選取 [美國東部]。
3. 在殼層中為叢集和資料庫的資源組名建立環境變數：
  - Bash
  - PowerShell
```
export RESOURCE_GROUP_NAME=<your-resource-group-name>
```
```
$Env:RESOURCE_GROUP_NAME="<your-resource-group-name>"
```
選取 [下一步]。在 [ AKS ] 窗格中，您可以選擇性地選取現有的 AKS 叢集和 Container Registry 實例，而不是造成部署建立新的叢集。此選項可讓您使用側車模式，如 Azure 架構中心所示。您也可以調整 AKS 節點集區中虛擬機器大小和數量設定。

基於本文的目的，只要保留此窗格上的所有預設值即可。
選取 [下一步]。在 [負載平衡] 窗格上，選取 [連線至 [Azure 應用程式閘道？] 旁的 [是]。在本節中，您可以自定義下列部署選項：
- 針對 虛擬網路 和子網，您可以選擇性地自定義部署放置資源的虛擬網路和子網。您不需要從預設值變更其餘值。
- 針對 TLS/SSL 憑證，您可以從 Azure 應用程式閘道提供 TLS/SSL 憑證。將值保留為預設值，讓供應專案產生自我簽署憑證。

  請勿使用自我簽署憑證進入生產環境。如需自我簽署憑證的詳細資訊，請參閱建立自我簽署的公開憑證來驗證您的應用程式。
- 您可以選取 [啟用 Cookie 型親和性]，也稱為黏性工作階段。本文使用黏性會話，因此請務必選取此選項。
選取 [下一步]。在 [ 操作員和應用程式 ] 窗格上，本文會使用所有預設值。不過，您可以自定義下列部署選項：
- 您可以針對 IBM 支援的選項選取 [是]，以部署 WebSphere Liberty 操作員。保留預設值 ([否]) 即會部署 Open Liberty Operator。
- 您可以為選取的操作員部署應用程式，方法是針對 [部署應用程式？] 選項選取 [是]。保留預設值 ([否]) 不會部署任何應用程式。
選取 [檢閱 + 建立] 以驗證您所選的選項。在 [ 檢閱 + 建立 ] 窗格上，當您看到 [建立 ] 在驗證通過之後變成可用時，請選取它。

部署最多可能需要 20 分鐘的時間。當您等候部署完成時，可以遵循建立 Azure SQL 資料庫實例一節中的步驟。完成該區段之後，請返回這裏並繼續。

從部署擷取選取的資訊

如果您從 [部署進行中 ] 窗格移開，下列步驟會示範如何回到該窗格。如果您仍在顯示 部署已完成的窗格中，請移至新建立的資源群組，然後跳至第三個步驟。

在任何入口網站頁面的角落，選取功能表按鈕，然後選取 [資源群組]。
在包含 [篩選任何字段] 文字的方塊中，輸入您先前建立之資源群組的前幾個字元。如果您遵循建議的慣例，請輸入您的縮寫，然後選取適當的資源群組。
在資源群組中的資源清單中，選取 [容器登錄類型] 值的資源。
在瀏覽窗格的 [設定] 底下，選取 [存取密鑰]。
將 [登入伺服器]、[登錄名稱]、[使用者名稱] 和 [密碼] 的值儲存在一邊。您可以使用每個欄位旁的複製圖示，將值複製到系統剪貼簿。
返回您部署資源的資源群組。
在 [設定] 區段，選取 [部署]。
選取清單中最底部的部署。 [ 部署名稱] 值符合供應專案的發行者標識碼。包含字串 ibm。
在瀏覽窗格中，選取 [ 輸出]。
藉由使用與上述值相同的複製技術，請將下列輸出的值儲存在一邊：
- cmdToConnectToCluster
- appDeploymentTemplateYaml 如果部署不包含應用程式，則為。也就是說，當您部署 Marketplace 供應專案時，已針對 [部署應用程式] 選取 [否]。
- appDeploymentYaml 如果部署包含應用程式，則為。也就是說，您已選取 [是 ] 作為 [ 部署應用程式？]。
- Bash
- PowerShell
將或 appDeploymentYaml 的值appDeploymentTemplateYaml貼到Bash殼層中，附加 | grep secretName，然後執行命令。

這個指令輸出是輸入 TLS 秘密名稱，例如 - secretName: secret785e2c。將值儲存在一邊 secretName 。

將引號字串貼入 appDeploymentTemplateYaml 或 appDeploymentYaml PowerShell 中（不包括 | base64 部分）、附加 | ForEach-Object { [System.Text.Encoding]::UTF8.GetString([System.Convert]::FromBase64String($_)) } | Select-String "secretName"，然後執行命令。

這個指令輸出是輸入 TLS 秘密名稱，例如 - secretName: secret785e2c。將值儲存在一邊 secretName 。

您將在本文稍後使用這些值。請注意，輸出會列出數個其他有用的命令。

建立 Azure SQL 資料庫執行個體

若要建立 Azure SQL 資料庫單一資料庫以搭配您的應用程式使用，請遵循快速入門：在 Azure SQL 資料庫中建立單一資料庫中的步驟。請仔細注意下列差異：

在 [基本] 步驟中，記下資源群組、資料庫名稱、伺服器>名稱.database.windows.net、<伺服器管理員登入和密碼的值。 本文將資料庫 資源群組 值 <db-resource-group>稱為。
在 [網络] 步驟中，將 [連線 ivity 方法設定為 [公用端點]、將 [允許 Azure 服務和資源存取此伺服器] 設定為 [是]，並將 [新增目前的用戶端 IP 位址] 設定為 [是]。

注意

您為此資料庫選取的無伺服器計算層，可藉由讓資料庫在閑置期間進入睡眠狀態來節省成本。如果資料庫在範例應用程式啟動時處於睡眠狀態，則該應用程式將會失敗。

若要強制資料庫喚醒，您可以使用查詢編輯器來執行查詢。遵循查詢資料庫中的步驟。以下是範例查詢： SELECT * FROM COFFEE;。

在殼層中為資料庫的資源組名建立環境變數：

Bash
PowerShell

export DB_RESOURCE_GROUP_NAME=<db-resource-group>

$Env:DB_RESOURCE_GROUP_NAME="<db-resource-group>"

現在您已建立資料庫和 AKS 叢集，接下來您可以繼續準備 AKS 來裝載 Open Liberty 應用程式。

設定和部署應用程式範例

請依照本節的步驟，在 Liberty 執行階段上部署應用程式範例。這些步驟會使用 Maven。

查看應用程式

複製本文的範例程序代碼。此範例位於 GitHub 上。

存放庫中有幾個範例。本文使用 java-app/。執行下列命令以取得範例：

Bash
PowerShell

git clone https://github.com/Azure-Samples/open-liberty-on-aks.git
cd open-liberty-on-aks
export BASE_DIR=$PWD
git checkout 20240220

git clone https://github.com/Azure-Samples/open-liberty-on-aks.git
cd open-liberty-on-aks
$env:BASE_DIR=$PWD.Path
git checkout 20240109

如果您看到有關處於「中斷連結 HEAD」狀態的訊息，您可以放心地忽略它。訊息只是表示您已取出標籤。

以下是應用程式的檔案結構：

java-app
├─ src/main/
│  ├─ aks/
│  │  ├─ db-secret.yaml
│  │  ├─ openlibertyapplication-agic.yaml
│  │  ├─ openlibertyapplication.yaml
│  │  ├─ webspherelibertyapplication-agic.yaml
│  │  ├─ webspherelibertyapplication.yaml
│  ├─ docker/
│  │  ├─ Dockerfile
│  │  ├─ Dockerfile-wlp
│  ├─ liberty/config/
│  │  ├─ server.xml
│  ├─ java/
│  ├─ resources/
│  ├─ webapp/
├─ pom.xml

java、resources 及 webapp 目錄包含應用程式範例的原始程式碼。程式碼會宣告並使用名為 jdbc/JavaEECafeDB 的資料來源。

在 aks 目錄中，有五個部署檔案：

db-secret.xml：使用此檔案建立具有資料庫連線認證的 Kubernetes 秘密。
openlibertyapplication-agic.yaml：使用此檔案以 AGIC 部署 Open Liberty 應用程式。本文假設您使用這個檔案。
openlibertyapplication.yaml：如果您想要部署不含 AGIC 的 Open Liberty 應用程式，請使用此檔案。
webspherelibertyapplication-agic.yaml：如果您稍早在本文中部署WebSphere Liberty 操作員，請使用此檔案來部署 WebSphere Liberty 應用程式與 AGIC。
webspherelibertyapplication.yaml：如果您稍早部署 WebSphere Liberty 操作員，請使用此檔案來部署不含 AGIC 的 WebSphere Liberty 應用程式。

在 docker 目錄中，有兩個檔案可建立應用程式映像：

Dockerfile：在本文中，使用此檔案以 Open Liberty 建置應用程式映射。
Dockerfile-wlp：如果您稍早在本文中部署了 WebSphere Liberty 操作員，請使用此檔案來建置應用程式映像。

在 liberty/config 目錄中，您可以使用 server.xml 檔案來設定 Open Liberty 和 WebSphere Liberty 叢集的資料庫連線。

建置專案

現在您已擁有必要的屬性，您可以建置應用程式。專案的 POM 檔案會從環境中讀取許多變數。作為 Maven 組建的一部分，這些變數可用來在位於 src/main/aks 的 YAML 檔案中填入值。您可以視需要在 Maven 外部，為應用程式執行類似動作。

Bash
PowerShell

cd $BASE_DIR/java-app
# The following variables are used for deployment file generation into the target.
export LOGIN_SERVER=<Azure-Container-Registry-Login-Server-URL>
export REGISTRY_NAME=<Azure-Container-Registry-name>
export USER_NAME=<Azure-Container-Registry-username>
export PASSWORD='<Azure-Container-Registry-password>'
export DB_SERVER_NAME=<server-name>.database.windows.net
export DB_NAME=<database-name>
export DB_USER=<server-admin-login>@<server-name>
export DB_PASSWORD='<server-admin-password>'
export INGRESS_TLS_SECRET=<ingress-TLS-secret-name>

mvn clean install

cd $env:BASE_DIR\java-app

# The following variables are used for deployment file generation into the target.
$Env:LOGIN_SERVER="<Azure-Container-Registry-Login-Server-URL>"
$Env:REGISTRY_NAME="<Azure-Container-Registry-name>"
$Env:USER_NAME="<Azure-Container-Registry-username>"
$Env:PASSWORD="<Azure-Container-Registry-password>"
$Env:DB_SERVER_NAME="<server-name>.database.windows.net"
$Env:DB_NAME="<database-name>"
$Env:DB_USER="<server-admin-login>@<server-name>"
$Env:DB_PASSWORD="<server-admin-password>"
$Env:INGRESS_TLS_SECRET="<ingress-TLS-secret-name>"

mvn clean install

(選擇性) 在本機測試您的專案

在部署至 Azure 之前，先在本機執行並測試專案。為了方便起見，本文使用 liberty-maven-plugin。若要深入瞭解 liberty-maven-plugin，請參閱使用 Maven 建置 Web 應用程式一文。

針對您的應用程式，您可以使用任何其他機制來執行類似的事情，例如您的本機開發環境。您也可以考慮使用適用於容器開發的 liberty:devc 選項。您可以在 Open Liberty 檔中深入瞭解liberty:devc。

使用 liberty:run啟動應用程式。 liberty:run 也會使用您稍早定義的環境變數。
- Bash
- PowerShell
```
cd $BASE_DIR/java-app
mvn liberty:run
```
```
cd $env:BASE_DIR\java-app
mvn liberty:run
```
如果測試成功，命令輸出中會出現類似 [INFO] [AUDIT] CWWKZ0003I: The application javaee-cafe updated in 1.930 seconds 的訊息。在瀏覽器中移至 http://localhost:9080/ ，並確認應用程式可存取且所有函式都正常運作。
選取 Ctrl+C 以停止。

建置 AKS 部署的映像

您現在可以執行 docker build 命令來建置映射：

Bash
PowerShell

cd $BASE_DIR/java-app/target

docker buildx build --platform linux/amd64 -t javaee-cafe:v1 --pull --file=Dockerfile .

cd $env:BASE_DIR\java-app\target

docker build -t javaee-cafe:v1 --pull --file=Dockerfile .

(選擇性) 在本機測試 Docker 映像

在部署至 Azure 之前，請使用下列步驟在本機測試 Docker 映射：

使用下列命令執行映像。此命令會使用您先前定義的環境變數。

Bash
PowerShell

docker run -it --rm -p 9080:9080 \
   -e DB_SERVER_NAME=${DB_SERVER_NAME} \
   -e DB_NAME=${DB_NAME} \
   -e DB_USER=${DB_USER} \
   -e DB_PASSWORD=${DB_PASSWORD} \
   javaee-cafe:v1

docker run -it --rm -p 9080:9080 `
   -e DB_SERVER_NAME=${Env:DB_SERVER_NAME} `
   -e DB_NAME=${Env:DB_NAME} `
   -e DB_USER=${Env:DB_USER} `
   -e DB_PASSWORD=${Env:DB_PASSWORD} `
   javaee-cafe:v1

容器啟動之後，請移至 http://localhost:9080/ 瀏覽器中以存取應用程式。
選取 Ctrl+C 以停止。

將映像上傳至 Azure Container Registry

將建置映射上傳至您在供應專案中建立的 Container Registry 實例：

Bash
PowerShell

docker tag javaee-cafe:v1 ${LOGIN_SERVER}/javaee-cafe:v1
docker login -u ${USER_NAME} -p ${PASSWORD} ${LOGIN_SERVER}
docker push ${LOGIN_SERVER}/javaee-cafe:v1

docker tag javaee-cafe:v1 ${Env:LOGIN_SERVER}/javaee-cafe:v1
docker login -u ${Env:USER_NAME} -p ${Env:PASSWORD} ${Env:LOGIN_SERVER}
docker push ${Env:LOGIN_SERVER}/javaee-cafe:v1

部署並測試應用程式

使用下列步驟來部署並測試應用程式：

連線到 AKS 叢集。

將的值 cmdToConnectToCluster 貼到殼層中，然後執行命令。

套用資料庫秘密：

Bash
PowerShell

cd $BASE_DIR/java-app/target
kubectl apply -f db-secret.yaml

cd $env:BASE_DIR\java-app\target
kubectl apply -f db-secret.yaml

輸出為 secret/db-secret-sql created。

套用部署檔案：

Bash
PowerShell

kubectl apply -f openlibertyapplication-agic.yaml

kubectl apply -f openlibertyapplication-agic.yaml

使用下列命令，等待所有 Pod 皆成功重新啟動為止：

Bash
PowerShell

kubectl get pods --watch

kubectl get pods --watch

類似下列範例的輸出指出所有 Pod 正在執行：

NAME                                       READY   STATUS    RESTARTS   AGE
javaee-cafe-cluster-agic-67cdc95bc-2j2gr   1/1     Running   0          29s
javaee-cafe-cluster-agic-67cdc95bc-fgtt8   1/1     Running   0          29s
javaee-cafe-cluster-agic-67cdc95bc-h47qm   1/1     Running   0          29s

驗證結果：
1. 取得使用應用程式部署的輸入資源位址：
  - Bash
  - PowerShell
```
kubectl get ingress
```
```
kubectl get ingress
```
  從輸出複製 ADDRESS 的值。此值是已部署應用程式閘道實例的前端公用IP位址。

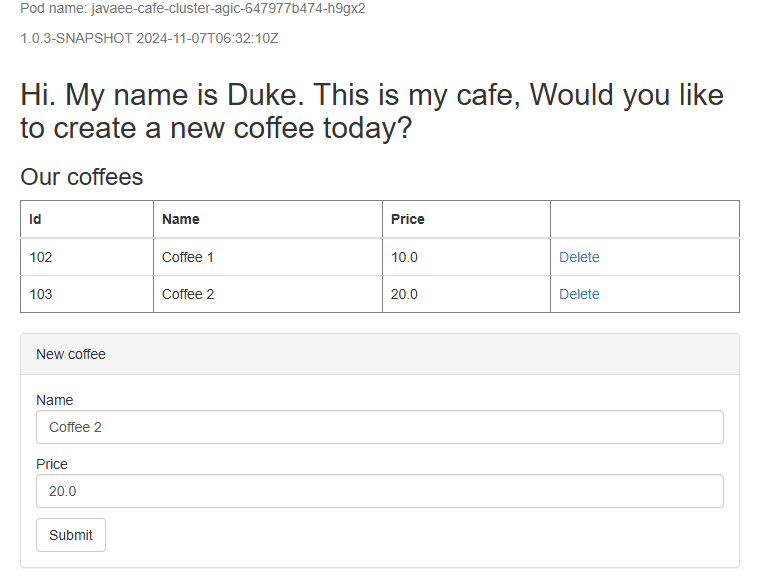

2. 移至 https://<ADDRESS> 以測試應用程式。為了方便起見，此殼層命令會建立環境變數，其值可以直接貼到瀏覽器中：
  - Bash
  - PowerShell
```
export APP_URL=https://$(kubectl get ingress | grep javaee-cafe-cluster-agic-ingress | cut -d " " -f14)/
echo $APP_URL
```
```
$APP_URL = "https://$(kubectl get ingress | Select-String 'javaee-cafe-cluster-agic-ingress' | ForEach-Object { $_.Line.Split(' ')[13] })/"
$APP_URL
```
  如果網頁無法正確轉譯或傳回 502 Bad Gateway 錯誤，應用程式仍在背景中啟動。請等候幾分鐘，然後再次嘗試。

清除資源

若要避免 Azure 費用，您應該清除不必要的資源。當您不再需要叢集時，請使用 az group delete 命令來移除資源群組、容器服務、容器登錄、資料庫和所有相關資源：

Bash
PowerShell

az group delete --name $RESOURCE_GROUP_NAME --yes --no-wait
az group delete --name $DB_RESOURCE_GROUP_NAME --yes --no-wait

az group delete --name $Env:RESOURCE_GROUP_NAME --yes --no-wait
az group delete --name $Env:DB_RESOURCE_GROUP_NAME --yes --no-wait
