教學課程：使用 Azure 入口網站建立包含路徑型路由規則的應用程式閘道

發行項
03/22/2024

您可以使用 Azure 入口網站，在建立應用程式閘道時設定 URL 路徑型路由規則。在本教學課程中，您可以使用虛擬機器建立後端集區。然後，您可以建立路由規則，確保 Web 流量會抵達集區中的適當伺服器。

在本文中，您將學會如何：

建立應用程式閘道
建立後端伺服器的虛擬機器
建立包含後端伺服器的後端集區
建立後端接聽程式
建立路徑型路由規則

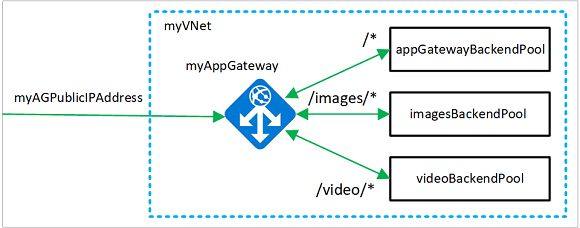

Diagram of application gateway URL routing example.

注意

建議您使用 Azure Az PowerShell 模組來與 Azure 互動。請參閱安裝 Azure PowerShell 以開始使用。若要了解如何移轉至 Az PowerShell 模組，請參閱將 Azure PowerShell 從 AzureRM 移轉至 Az。

如果您沒有 Azure 訂用帳戶，請在開始前建立免費帳戶。

必要條件

Azure 訂閱

建立虛擬機器

在此範例中，您要建立三個虛擬機器，作為應用程式閘道的後端伺服器。您也可以在虛擬機器上安裝 IIS，以確認應用程式閘道如預期般運作。

登入 Azure 入口網站。
在 Azure 入口網站中，選取 [建立資源]。
選取 [熱門] 清單中的 [Windows Server 2016 Datacenter]。
依虛擬機器輸入這些值：
- 訂用帳戶 - 選取您的訂用帳戶。
- 針對 [資源群組]，選取 [新建]，然後輸入 myResourceGroupAG。
- 虛擬機器名稱：myVM1
- 區域：(美國) 美國東部
- 使用者名稱：輸入使用者名稱
- 密碼：輸入密碼
選取 [下一步：磁碟]。
選取 [下一步: 網路功能]。
針對 [虛擬網路]，選取 [新建]，然後針對虛擬網路輸入這些值：
- myVNet - 作為虛擬網路的名稱。
- 10.0.0.0/16 - 作為虛擬網路位址空間。
- [myBackendSubnet] 作為第一個子網路名稱。
- 10.0.1.0/24 - 作為子網路位址空間。
- myAGSubnet - 作為第二個子網路名稱。
- 10.0.0.0/24 - 作為子網路位址空間。
選取 [確定]。
確定在子網路 下，已針對子網選取 myBackendSubnet，然後選取下一步：管理。
選取 [停用]，停用開機診斷。
選取 [檢閱 + 建立]，檢閱 [摘要] 頁面上的設定，然後選取 [建立]。
建立兩部以上的虛擬機器：myVM2 和 myVM3，並將它們放在 MyVNet 虛擬網路和 myBackendSubnet 子網路中。

安裝 IIS

開啟互動式殼層，並確定它是設定為 PowerShell。

執行下列命令以在虛擬機器上安裝 IIS：

     $publicSettings = @{ "fileUris" = (,"https://raw.githubusercontent.com/Azure/azure-docs-powershell-samples/master/application-gateway/iis/appgatewayurl.ps1");  "commandToExecute" = "powershell -ExecutionPolicy Unrestricted -File appgatewayurl.ps1" }

    Set-AzVMExtension `
     -ResourceGroupName myResourceGroupAG `
     -Location eastus `
     -ExtensionName IIS `
     -VMName myVM1 `
     -Publisher Microsoft.Compute `
     -ExtensionType CustomScriptExtension `
     -TypeHandlerVersion 1.4 `
     -Settings $publicSettings

使用您剛完成的步驟在其他虛擬機器上安裝 IIS。在 Set-AzVMExtension 中使用 myVM2 和 myVM3。

建立應用程式閘道

在 Azure 入口網站的左側功能表上選取 [建立資源]。
在 [精選] 清單中選取 [網路]，然後選取 [應用程式閘道]。

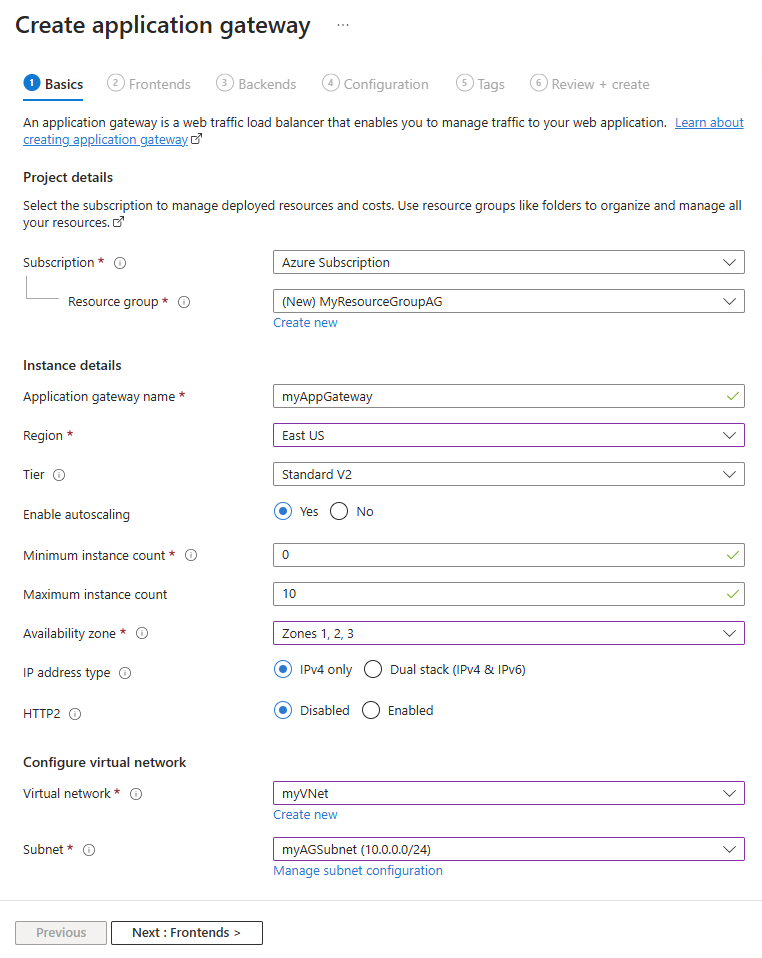

[基本] 索引標籤

在 [基本] 索引標籤上，為下列應用程式閘道設定輸入這些值：
- 訂用帳戶︰選取您的訂用帳戶。
- 資源群組：選取 myResourceGroupAG 作為資源群組。
- 應用程式閘道名稱：輸入 myAppGateway 作為應用程式閘道的名稱。
- 區域 - 選取 美國東部。
在 [設定虛擬網路]下，選取 [myVNet] 作為虛擬網路的名稱。
選取 [myAGSubnet] 作為子網路。
接受其他設定的預設值，然後選取 [下一步：前端]。

[前端] 索引標籤

在 [前端] 索引標籤上，確認 [前端 IP 位址類型] 已被設為 [公用]。

注意

對於應用程式閘道 v2 SKU，您只能選擇 [公用] 前端 IP 組態。目前未針對此 v2 SKU 啟用私人前端 IP 設定。
針對 [公用 IP 位址] 選擇 [新增]，而針對公用 IP 位址名稱輸入 myAGPublicIPAddress，然後選取 [確定]。
選取 [下一步：後端]。

[後端] 索引標籤

後端集區用於將要求路由傳送至可為要求提供服務的後端伺服器。後端集區可以包含 NIC、虛擬機器擴展集、公用 IP、內部 IP、完整的網域名稱 (FQDN)，以及如 Azure App Service 的多租用戶後端。

在 [後端] 索引標籤上，選取 [新增後端集區]。
在隨即開啟的 [新增後端集區] 視窗中，輸入下列值以建立空的後端集區：
- 名稱：輸入 myBackendPool 作為後端集區的名稱。
在 [目標類型] 下方，從下拉式清單中選取 [虛擬機器]。
在 [目標] 之下，選取用於 [myVM1] 的網路介面。
選取 [新增]。
重複上述步驟，新增以 myVM2 作為目標的 Images 後端集區，以及以 myVM3 作為目標的 Video 後端集區。
選取 [新增] 以儲存後端集區組態，並返回 [後端] 索引標籤。
在 [後端] 索引標籤上，選取 [下一步：設定]。

設定索引標籤

在 [設定] 索引標籤上，您將會連線至您使用路由規則所建立的前端和後端集區。

選取 [路由規則] 欄中的 [新增路由規則]。
在隨即開啟的 [新增路由規則] 視窗中，針對 [規則名稱] 輸入 myRoutingRule。
路由規則需要接聽程式。在新增路由規則 視窗內的接聽程式索引標籤上，針對接聽程式鍵入下列值：
- 接聽程式名稱：輸入 myListener 作為接聽程式的名稱。
- 前端 IP：選取公用以選擇您針對前端所建立的公用 IP。
- 連接埠：鍵入 8080

  接受 [接聽程式] 索引標籤上其他設定的預設值，然後選取 [後端目標] 索引標籤以設定其餘的路由規則。
在 [後端目標] 索引標籤上，針對 [後端目標] 選取 [myBackendPool]。
針對 [HTTP 設定]，選取 [新增] 以建立新的 HTTP 設定。 HTTP 設定將會決定路由規則的行為。
在隨即開啟的 [新增 HTTP 設定] 視窗中，針對 [HTTP 設定名稱] 輸入 myHTTPSetting。接受 [新增 HTTP 設定] 視窗中其餘設定的預設值，然後選取 [新增] 以返回 [新增路由規則] 視窗。
在 [路徑型路由] 底下，選取 [新增多個目標以建立路徑型規則]。
針對路徑，輸入 /images/*。
針對目標名稱，鍵入映像。
針對 [HTTP 設定]，選取 [myHTTPSetting]。
針對 [後端目標]，選取 [影像]。
選取 [新增] 以儲存路徑規則，並返回 [新增路由規則] 索引標籤。
重複上述步驟，針對影片新增另一個規則。
選取 [新增] 以新增路由規則，並返回 [設定] 索引標籤。
選取 [下一步：標籤]，然後選取 [下一步：檢閱 + 建立]。

注意

您不需要新增自訂 /* 路徑規則來處理預設案例。預設後端集區會自動處理這種情況。

注意

萬用字元分隔符號 * 只會在規則結尾執行。如需詳細資訊和支援的路徑型規則範例，請參閱 URL 路徑型路由概觀。

[檢閱 + 建立] 索引標籤

檢閱 [檢閱 + 建立] 索引標籤上的設定，然後選取 [建立] 以建立虛擬網路、公用 IP 位址和應用程式閘道。 Azure 建立應用程式閘道可能需要幾分鐘的時間。請等候部署成功完成後，再繼續進行至下一節。

測試應用程式閘道

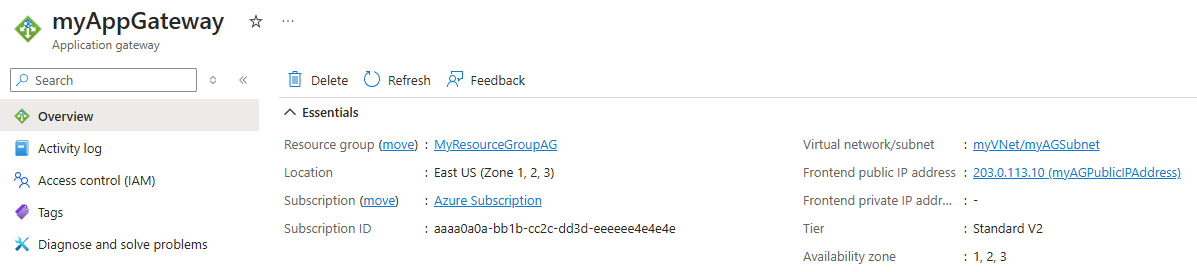

選取 [所有資源]，然後選取 [myAppGateway]。

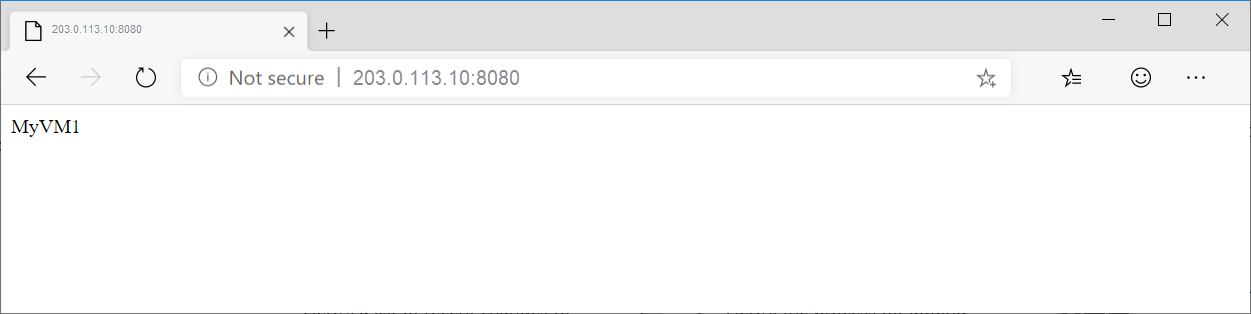

將公用 IP 位址複製並貼到您瀏覽器的網址列。例如 http://52.188.72.175:8080.

連接埠 8080 上的接聽程式會將此要求路由傳送至預設後端集區。

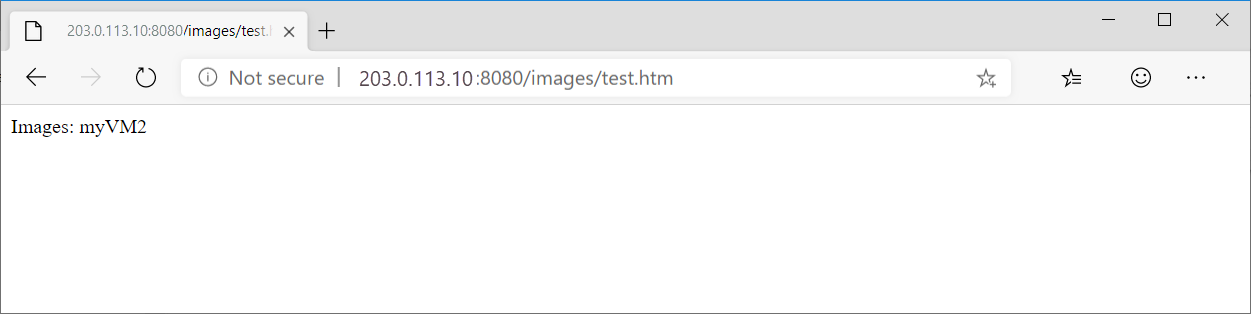

將 URL 變更為 http://<ip-address>:8080/images/test.htm，將 <ip-address> 取代為 myAppGateway 的公用 IP 位址，然後您會看到類似下列的範例：

連接埠 8080 上的接聽程式會將此要求路由傳送至 [Images] 後端集區。

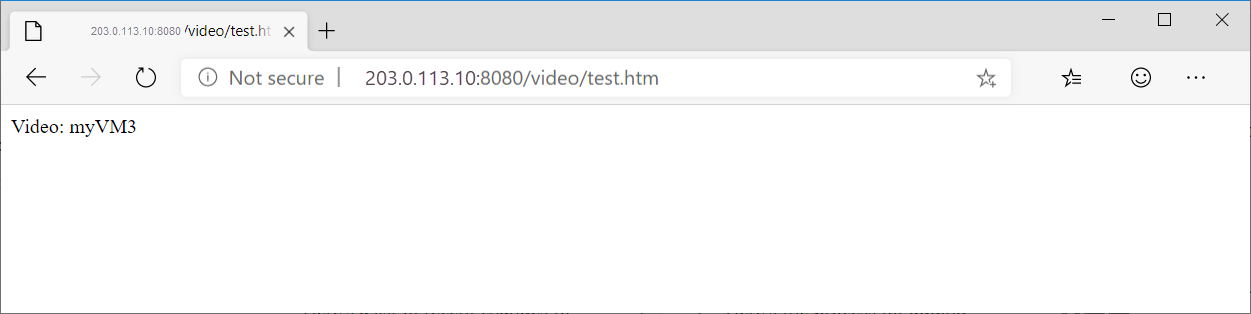

將 URL 變更為 http://<ip-address>:8080/video/test.htm，將 <ip-address> 取代為 myAppGateway 的公用 IP 位址，然後您會看到類似下列的範例：

連接埠 8080 上的接聽程式會將此要求路由傳送至 [Video] 後端集區。
