中樞和輪輻網路中的 Azure Private Link

Azure ExpressRoute
Azure Private Link
Azure 虛擬網路

本文提供在中樞和輪輻網路拓撲中使用 Azure Private Link 的指導方針。 目標物件包括網路架構設計人員和雲端解決方案架構師。 具體而言，本指南討論如何使用 Azure 私人端點私下存取平臺即服務 （PaaS） 資源。

本指南未涵蓋虛擬網路整合、服務端點和其他解決方案，可用來將基礎結構即服務 （IaaS） 元件連線到 Azure PaaS 資源。 如需這些解決方案的詳細資訊，請參閱 整合 Azure 服務與虛擬網路以進行網路隔離。

概觀

下列各節提供 Private Link 及其環境的一般資訊。

Azure 中樞和輪輻拓撲

中樞和輪輻是您可以在 Azure 中使用的網路拓撲。 此拓撲適用於有效率地管理通訊服務，並符合大規模安全性需求。 如需中樞和輪輻網路模型的詳細資訊，請參閱 中樞和輪輻網路拓撲。

藉由使用中樞和輪輻架構，您可以利用下列優點：

  • 在中央 IT 小組和工作負載小組之間部署個別工作負載
  • 藉由將備援資源降至最低來節省成本
  • 將多個工作負載共用的服務集中處理，以有效率地管理網路
  • 克服與單一 Azure 訂用帳戶相關聯的限制

下圖顯示您可以在 Azure 中部署的典型中樞和輪輻拓撲：

顯示中樞虛擬網路和兩個輪輻的架構圖表。一個輪輻是內部部署網路。另一個是登陸區域虛擬網路。

下載此架構的PowerPoint檔案。

此架構是 Azure 支援 的網路拓撲的兩個選項之一。 此傳統參考設計使用基本網路元件，例如 Azure 虛擬網絡、虛擬網路對等互連，以及使用者定義的路由（UDR）。 當您使用中樞和輪輻時，您必須負責設定服務。 您也需要確保網路符合安全性和路由需求。

Azure 虛擬 WAN 提供大規模部署的替代方案。 此服務使用簡化的網路設計。 虛擬 WAN 也會減少與路由和安全性相關聯的設定額外負荷。

Private Link 支援傳統中樞和輪輻網路和虛擬網路的不同選項。

Private Link 可讓您透過私人端點網路介面存取服務。 私人端點會使用來自虛擬網路的私人IP位址。 您可以透過該私人 IP 位址存取各種服務：

  • Azure PaaS 服務
  • Azure 裝載的客戶擁有服務
  • Azure 裝載的合作夥伴服務

虛擬網路與您要存取的服務之間的流量會透過 Azure 網路骨幹傳輸。 因此，您不再透過公用端點存取服務。 如需詳細資訊，請參閱 什麼是 Azure Private Link？。

下圖顯示內部部署使用者如何連線到虛擬網路，並使用 Private Link 來存取 PaaS 資源：

顯示 Azure Private Link 如何將虛擬網路連線至 PaaS 資源的架構圖表。

下載此架構的PowerPoint檔案。

您可以在中樞或輪輻中部署私人端點。 有幾個因素會決定每個情況中最適合的位置。 這些因素與 Azure PaaS 服務和 Azure 主機的客戶擁有和合作夥伴服務有關。

要考慮的問題

使用下列問題來判斷您環境的最佳設定：

虛擬 WAN 是否為您的網路連線解決方案？

如果您使用虛擬 WAN，則只能在連線到虛擬中樞的輪輻虛擬網路上部署私人端點。 您無法將資源部署到虛擬中樞或安全中樞。

如需將私人端點整合到您的網路的詳細資訊，請參閱下列文章：

您是否使用網路虛擬設備（NVA），例如 Azure 防火牆？

對私人端點的流量會使用 Azure 網路骨幹，並且已加密。 您可能需要記錄或篩選該流量。 如果您使用下列任何區域中的防火牆，您也可以使用防火牆來分析流向私人端點的流量：

  • 跨輪輻
  • 在中樞與輪輻之間
  • 在內部部署元件與 Azure 網路之間

在此情況下，請在專用子網的中樞中部署私人端點。 此安排：

  • 簡化您的安全網路位址轉換 （SNAT） 規則設定。 您可以在 NVA 中建立單一 SNAT 規則，以便將流量傳送至包含私人端點的專用子網。 您可以路由傳送流量至其他應用程式，而不需要套用 SNAT。
  • 簡化路由表設定。 針對流向私人端點的流量，您可以新增規則以透過 NVA 路由傳送該流量。 您可以跨所有輪輻、虛擬專用網 （VPN） 網關和 Azure ExpressRoute 閘道重複使用該規則。
  • 可讓您針對您專用於私人端點的子網中的輸入流量套用網路安全組規則。 這些規則會篩選您資源的流量。 它們提供單一位置來控制資源的存取。
  • 集中管理私人端點。 如果您在單一位置部署所有私人端點，您可以在所有虛擬網路和訂用帳戶中更有效率地管理這些端點。

當您的所有工作負載都需要存取您使用 Private Link 保護的每個 PaaS 資源時，此設定是適當的。 但是，如果您的工作負載存取不同的 PaaS 資源，請勿在專用子網中部署私人端點。 相反地，請遵循最低許可權原則來改善安全性：

  • 將每個私人端點放在個別的子網中。
  • 只提供使用受保護資源存取該資源的工作負載。

您是否從內部部署系統使用私人端點？

如果您打算使用私人端點從內部部署系統存取資源，請在中樞部署端點。 透過這項安排，您可以利用上一節所描述的一些優點：

  • 使用網路安全組來控制資源的存取
  • 在集中式位置管理私人端點

如果您打算從您在 Azure 中部署的應用程式存取資源，情況會有所不同：

  • 如果只有一個應用程式需要存取您的資源，請在該應用程式的輪輻中部署私人端點。
  • 如果有多個應用程式需要存取您的資源，請在中樞部署私人端點。

流程圖

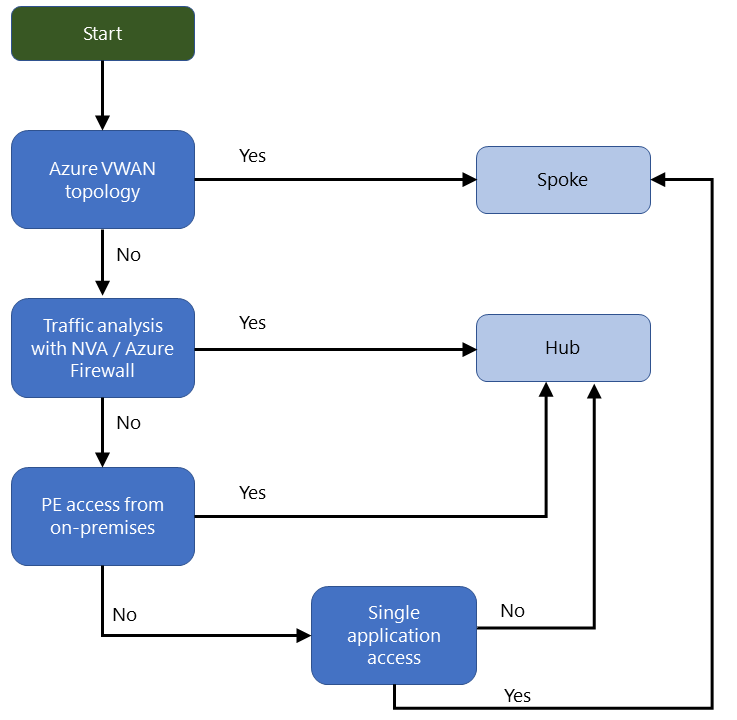

下列流程圖摘要說明各種選項和建議。 由於每個客戶都有獨特的環境，因此在決定放置私人端點的位置時，請考慮您系統的需求。

流程圖可引導使用者完成決定是否要將 Azure Private Link 放在輪輻或中樞中樞的流程圖。

下載此架構的PowerPoint檔案。

考量

一些因素可能會影響您的私人端點實作。 它們適用於 Azure PaaS 服務和 Azure 主機的客戶擁有和合作夥伴服務。 當您部署私人端點時，請考慮下列幾點：

網路

當您在輪輻虛擬網路中使用私人端點時，子網的預設路由表會包含下一個 /32 躍點類型的 InterfaceEndpoint路由。

  • 如果您使用傳統的中樞和輪輻拓撲：

  • 如果您使用虛擬 WAN：

路由 /32 會傳播至下列區域：

  • 您已設定的任何虛擬網路對等互連
  • 與內部部署系統的任何 VPN 或 ExpressRoute 連線

若要限制從中樞或內部部署系統存取私人端點，請使用您已部署私人端點之子網中的網路安全組。 設定適當的輸入規則。

名稱解析

虛擬網路中的元件會將私人IP位址與每個私人端點建立關聯。 如果您使用特定的功能變數名稱系統 （DNS） 設定，這些元件只能解析該私人IP位址。 如果您使用自定義 DNS 解決方案，最好使用 DNS 區域群組。 整合私人端點與集中式 Azure 私人 DNS 區域。 不論您已在中樞或輪輻中部署資源，都無關緊要。 連結私人 DNS 區域與解析私人端點 DNS 名稱所需的所有虛擬網路。

使用這種方法，內部部署和 Azure DNS 用戶端可以解析名稱和存取私人 IP 位址。 如需參考實作，請參閱 大規模私人連結和 DNS 整合。

成本

  • 當您跨區域虛擬網路對等互連使用私人端點時，您不會針對私人端點的流量收取對等互連費用。
  • 對等互連成本仍適用於流向虛擬網路對等互連的其他基礎結構資源流量。
  • 如果您跨不同區域部署私人端點，則會套用 Private Link 費率和全域對等互連輸入和輸出速率。

如需詳細資訊，請參閱 頻寬定價。
