循序車隊模式

透過類別鍵將相關訊息分組，並依序處理每個群組，一次只一則訊息，同時平行處理不同群組。

這種模式解決了在每個邏輯群組內維持先入先出（FIFO）正確性與跨群組擴展並行處理之間的張力。 設計確保排序限制不會成為系統性的瓶頸。

內容和問題

應用程式通常需要依照訊息抵達的順序處理相關訊息，同時仍需擴充以應付增加的負載。 在分散式架構中，這項需求較難達成，因為工作者會獨立從共享佇列拉取訊息。 當多個工作者爭搶訊息時，如同競爭消費者模式中那樣，順序就會被打亂。

考慮一個訂單追蹤系統，接收一連串操作，例如建立訂單、新增交易、修改過去交易及刪除訂單。 每個訂單的操作必須依 FIFO 順序處理，因為錯誤順序會破壞訂單狀態。 然而，傳入佇列中的各項操作會穿插在多個訂單之間。 單一消費者強制全域訂單會成為瓶頸，多個消費者可能會錯序處理同一訂單的操作。

針對這個問題的直接方法都會以不同的方式失效：

• 單一消費者。 單一消費者能維持訊息順序，因為它一次只處理一則訊息，但無法擴充以因應更高的吞吐量。

• 多個競爭的消費者。 多個消費者透過平行拉取訊息來提高吞吐量，但會失去各群組內的訊息順序保證。 兩個工作者可能會擷取同一筆訂單的連續訊息，並以並行或錯誤順序處理它們，進而損毀訂單狀態。

Solution

序列護送模式將相關訊息劃分為類別，並依序處理每個類別，一次處理一則訊息，同時類別會平行處理。

此模式的運作方式是為每個訊息分配一個類別鍵，以識別其所屬群組。 訊息代理利用此金鑰將訊息分割成邏輯群組。 在每個群組內，經紀人會強制執行 FIFO 排序，使鎖定群組的消費者能嚴格依照其排隊順序接收訊息。 不同群組可同時由不同消費者處理，因此系統能橫向擴展，且不犧牲單一群組內的排序。

在 Azure 上，Azure 服務匯流排 訊息會話提供了此模式的內建實作。

下圖顯示了一般的順序車隊模式。

圖示從左到右排列，顯示三個組成部分。 最左邊是一個標有「生產者」的方框。 一個箭頭從生產者指向中央標示為「佇列」的方框。 從佇列中，有三個箭頭指向右側，每個箭頭標示著一個類別名稱。 上方箭頭標示為 A 類別，並指向右上角標示為消費者 A 的方框。 中間的箭頭標示為 B 類別，並指向右側中央一個標示為消費者 B 的方框。 底部箭頭標示為C類別，並指向右下角標示為消費者C的方框。 從佇列連到三個消費者的三條獨立連線，說明了該佇列會依照類別鍵將訊息分區。 它會將每個類別的訊息專門路由給對應的消費者，讓每個消費者能平行且依 FIFO 順序處理各自的訊息串流，而不會互相干擾。

在佇列中，不同類別的訊息可能會交錯排列，如下圖所示。

圖示中顯示單一排隊內部，呈現為寬大的矩形區域。 排隊區內，右側邊緣垂直堆疊四條水平通道，編號為1至4，每條通道上有指向右側的箭頭以指示訊息流向。 第 1 通道包含四個訊息區塊，分布於整個佇列寬度，顯示該類別訊息量較多。 第 2 通道也包含四個訊息區塊，同樣沿整個寬度方向分布。 第 3 通道包含三個訊息區塊，第 4 通道有一個位於排隊右側的訊息區塊。 訊息區塊在不同通道中位置與密度的不同，顯示四類訊息皆交錯進入同一共享佇列。 儘管有交錯，每個類別的訊息在各自通道內仍維持從左到右的到達順序，顯示即使不同類別共用同一佇列結構，每個類別的 FIFO 排序仍能維持。

此模式帶來幾項主要優點：

• 依群組排序處理。 每個類別內的訊息會嚴格依序處理，避免競賽條件、順序異常狀態突變及需要重新排序的變通方法。

• 跨群體的水平尺度。 每個類別都是獨立的並行單元。 新增消費者可與活躍類別數量成比例增加吞吐量，且不違反訂購保證。

• 生產者與消費者的脫鉤。 生產者在不知道哪個消費者會處理這些訊息，或會在何時處理的情況下，將訊息放入佇列。 消費者是獨立可擴展且可被替換的。

問題和考慮

當您決定如何實作此模式時，請考慮下列幾點：

• 類別與規模單位。 判斷您可根據傳入訊息的哪項屬性進行橫向擴充。 類別鍵定義了平行的單位：每個不同的鍵值都成為一個獨立可處理的群組。 在訂單追蹤情境中，這個屬性就是訂單 ID。 選擇過粗的按鍵（例如所有訂單共用單一客戶 ID）會限制平行性;而選擇過細的按鍵則無法帶來有意義的排序效益。

• 吞吐量限制。 評估你的目標訊息吞吐量。 由於此模式強制每個類別內的連續處理，每個類別的吞吐量受限於處理單一訊息的時間。 例如，透過非同步輸入輸出或批次下游寫入來優化每則訊息處理時間，因為這段時間直接決定每個類別的最大吞吐量。 如果你的整體吞吐量需求非常高，請重新評估在整個訊息生命週期內是否確有必要嚴格遵循先入先出（FIFO）的排序。 替代方案包括強制執行開始訊息與結束訊息以括號化序列，或在批次視窗內依時間戳排序訊息，然後將批次送入平行處理。

• 服務功能。 確認您選擇的訊息中介是否支援在佇列或佇列類別內逐一處理訊息。 並非所有訊息服務都提供分割區內的會話層級鎖定或 FIFO 保證。 若經紀人不原生支援此功能，消費者必須自行實作協調邏輯，這增加了複雜度，並可能出現重複處理、訊息遺漏或順序錯序。 會話支援也可能限制訊息層級或 SKU 的選擇，這會影響成本。

• 可進化性。 規劃如何新增訊息類別到系統中。 該模式必須容納類別基數的成長，且不需對消費者進行結構性改變。 例如，假設前述的分類帳系統是針對某位客戶的。 如果你需要新客戶的導入，應該可以新增一組帳本處理器，依客戶 ID 分配工作，而不必重新設計佇列拓撲。

• 訊息傳遞順序錯亂。 由於生產者與代理程式之間的網路延遲會波動，在代理程式的工作階段排序機制生效之前，訊息可能會不按順序到達。 可以考慮使用序號來驗證每個類別的排序。 你也可以在交易的最後一則訊息中加入序列結束標誌，讓消費者能偵測序列是否完成。

• 毒訊息處理。 在會話中反覆處理失敗的訊息會阻擋該會話中所有後續訊息，因為該模式強制執行嚴格的順序順序。 設計策略以偵測毒訊息，例如追蹤傳遞嘗試次數，並在設定重試閾值後將其移至 死符佇列 ，讓會話中剩餘訊息能繼續處理。

• 經紀人可用性。 訊息代理是所有類別的共享依賴。 其可用性與耐用性直接影響紙樣的可靠性保證。 根據工作負載的可用性需求與預算，評估經紀人層級的韌性特性，如可用性區域與地理災難復原，因為較高耐久性的配置通常會增加成本。

• 生產者金鑰正確性。 此模式假設製作者在每則訊息中正確設定類別金鑰（會話 ID）。 如果生產者設定錯誤的金鑰，無論是意外還是錯誤，訊息就會導向錯誤的會話，導致該群組的狀態被破壞。 驗證生產者是否一致地指派類別金鑰，若訊息誤導導致嚴重後果，考慮在消費者端加入金鑰驗證邏輯。

• 操作複雜度。 監控基於會話的處理會增加比標準佇列消耗更多的營運負擔。 營運商需要查看會話積壓（活躍會話數量及每個會話待報訊息深度）以識別落後的類別。 死字母會話需要獨立的監控與修復工作流程，以調查失敗訊息、解決根本原因，並將修正後的訊息重播回會話中。

• 會話鎖定爭用和延遲。 會話鎖定會帶來額外的延遲負擔，因為每個消費者都必須先取得會話的獨佔鎖定，才能處理訊息。 當消費者持有會話鎖定時，即使使用者速度緩慢或暫時停頓，其他消費者無法處理該會話的訊息。 若鎖定持續時間過短，鎖過期可能導致訊息重新處理。 如果鎖定時間過長，停擺的取用者會延遲復原。 根據預期的訊息處理時間調整工作階段鎖定持續時間，並為執行時間較長的作業實作鎖定續訂。

• 消費端的擴展性與成本。 跨會話的平行性可轉化為同時的消費者實例。 在像 Azure Functions 這樣的無伺服器模型中，每個活躍會話對應到一個並行執行，而在專用模型中，則會對應到實例或執行緒。 因此，活動會話數量直接影響計算成本。 規劃消費者擴展限制與並發控制，以平衡吞吐量與成本。

使用此模式的時機

當下列情況時，請使用此模式：

• 訊息依序抵達，且必須依照相同順序處理。
• 訊息可以被分類，使每個類別成為系統獨立的規模單位。

在下列情況下，此模式可能不適用：

• 你會預期極高的吞吐量（每分鐘數百萬則訊息），因為 FIFO 要求限制了系統可達成的擴展性。

• 訊息排序並非必要。 當訊息可以任意順序獨立處理時， 競爭消費者模式 提供了更簡單的水平擴展，且不會因會話鎖定而產生協調負擔。

工作負載設計

評估如何在工作負載設計中運用 Sequential Convoy，以達成 Azure Well-Architected Framework 支柱所涵蓋的目標與原則。 下表提供此模式如何支援每個要素目標的指引。

支柱	此模式如何支援支柱目標
可靠性 設計決策有助於使工作負載具有韌性，並確保在故障發生後能復原到正常運作的狀態。	此模式使用以工作階段為基礎的先入先出（FIFO）排序，藉此消除競爭條件、容易發生爭用的訊息處理邏輯，以及其他為了因應訊息順序錯誤而採取、但可能導致故障的權宜作法。 - RE：02 關鍵流程 - RE:07 背景作業

如果此模式在一個支柱內部引入取捨，請將它們與其他支柱的目標進行考量。

範例

在 Azure 上，你可以透過使用 服務匯流排 訊息會話來實作這個模式。 對於消費者，你可以使用 Azure Logic Apps 搭配 服務匯流排 窺鎖連接器，或使用 Azure Functions 搭配 服務匯流排 觸發器。

當產生者在訊息上設定該SessionId屬性時，服務匯流排 會將所有共享相同 session ID 的訊息群組成單一邏輯會話。 消費者接受會話並獲得專屬鎖定。 此鎖定保證同一時間只有一位消費者處理該會話的訊息，且訊息會依 FIFO 順序抵達。 其他使用者可以同時接受並處理不同的會話，提供跨群組的平行吞吐量。

以訂單追蹤為例，系統會依接收順序處理每則帳本訊息，並將每筆交易傳送至另一個佇列，且其類別設為訂單 ID。 在這種情況下，交易不會橫跨多筆訂單，因此消費者會並行處理各類別，但在類別內仍會依先入先出（FIFO）的順序處理。

帳本處理器會透過對第一個佇列中每則訊息的內容進行拆批，將訊息展開分送：

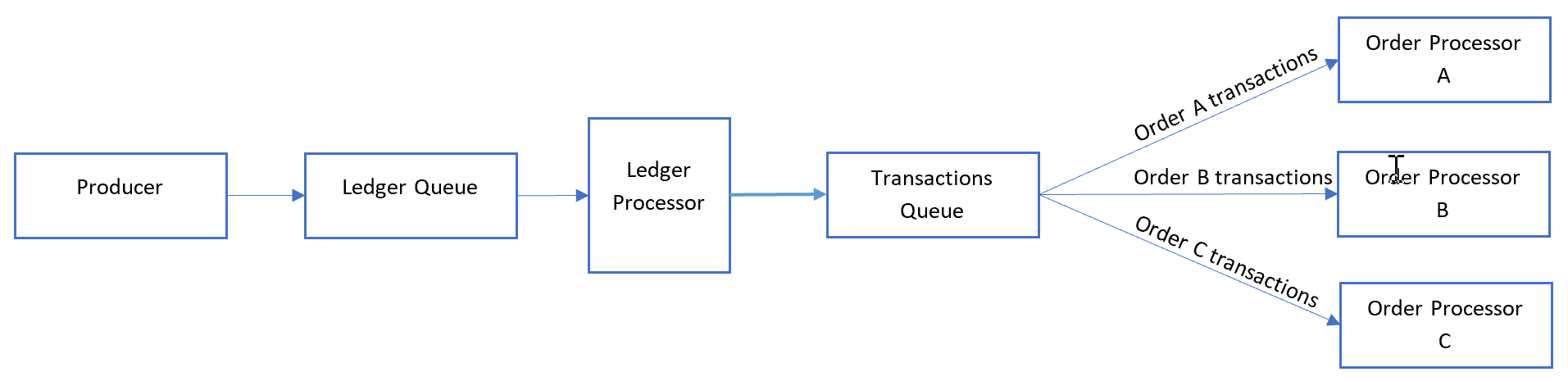

圖示從左到右，橫跨五個階段。 最左邊有一個標示為「生產者」的方框。 一個箭頭從生產者指向標示為帳本佇列的方框。 一個箭頭從帳庫佇列指向標示為帳本處理器的框。 一個箭頭從帳本處理器指向標示為交易佇列的方框。 從交易佇列中，有三個箭頭指向右側，每個箭頭標示會話類別。 上方箭頭標示為訂單 A 交易，並指向標示為訂單處理者 A 的方框。中間箭頭標示為 B 訂單交易，指向一個標示為訂單處理商 B 的方框。底部箭頭標示為訂單 C 交易，指向一個標示為訂單處理商 C 的方框。圖示說明串列到平行的轉換：生產者依序將所有訊息送入帳本佇列與帳本處理器，且帳本處理器會在將每個訊息的會話 ID 設定為對應的訂單 ID，然後再將其排隊至交易佇列。 接著，交易佇列會將每個訂單的訊息只路由到對應的訂單處理器，讓訂單處理器 A、訂單處理器 B 和訂單處理器 C 能夠平行地依 FIFO 順序取用各自的工作階段。

帳本處理器執行三個步驟：

1. 逐筆遍歷分類帳中的交易。
2. 將訊息的會話 ID 設定為與訂單 ID 相符。
3. 將每個帳本交易傳送到次要佇列，會話 ID 設為訂單 ID。

消費者會監聽次級隊列，並以FIFO順序處理所有訂單ID相符的訊息。 取用者使用 預覽鎖定 模式。

帳本佇列是序列到平行的過渡點：所有交易依序通過該點，然後才擴散至基於會話的平行處理。 此序列化階段是主要的可擴展瓶頸，因為它限制了整個下游管線的吞吐量。 然而，在帳本處理器將訊息分送到次級佇列後，消費者便可在各個工作階段之間獨立擴展，每個訂單 ID 對應一個工作階段。

支援技術

• 服務匯流排 訊息會話：依 session ID 分組訊息，並在每個會話內強制 FIFO 處理。 訊息會話是 Azure 實作序列護送模式的主要機制。

• Azure Functions 服務匯流排觸發器：支援基於會話的觸發器，允許函式實例一次處理單一會話的訊息。

• Logic Apps 服務匯流排 連接器：提供支援 peek-lock 的 服務匯流排 連接器，用於以工作流程為基礎的處理程序中取用已啟用工作階段的佇列。
