圖表視覺效果

發行項
10/15/2024

Azure 活頁簿圖表視覺效果支援根據記錄中的資料來視覺化任意圖表，以便顯示監視實體之間的關聯。

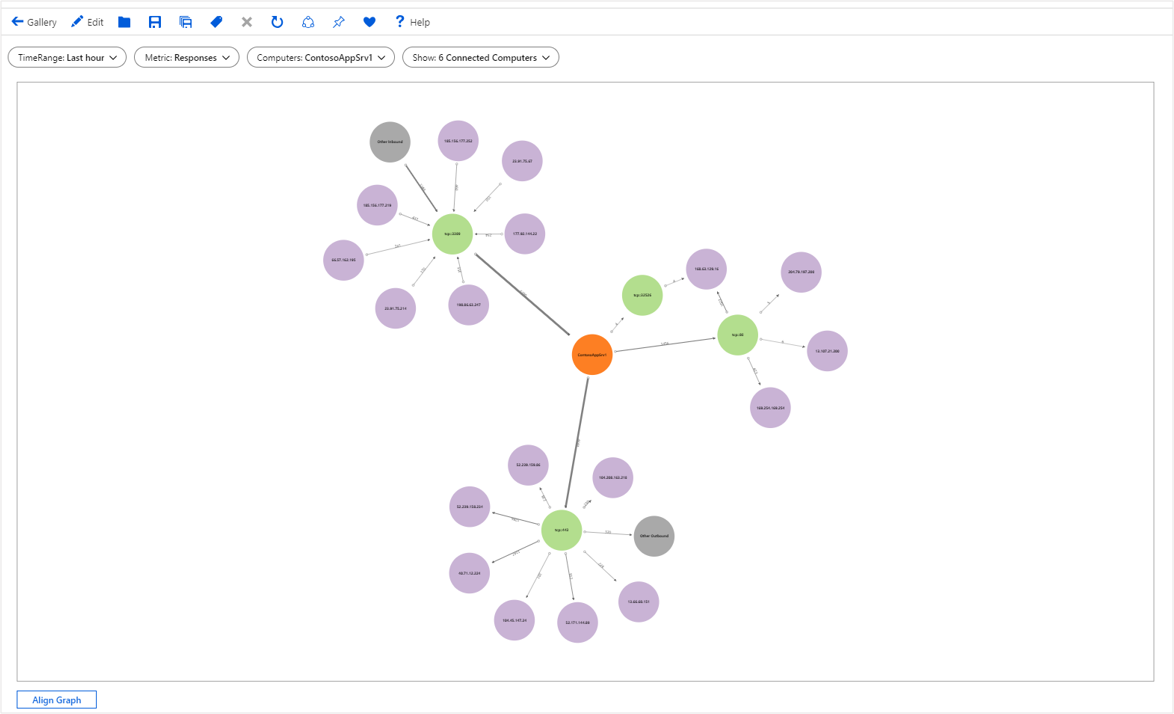

下圖顯示流入/流出電腦的資料，其透過各種來自/連接至外部電腦的連接埠。依照類型而用不同的顏色標示，例如電腦、連接埠、外部 IP。邊緣大小會對應到在這之間流動的資料量。基礎資料來自以 VM 連線為目標的 KQL 查詢。

新增圖形

選取 [編輯] 以將活頁簿切換為編輯模式。
使用 [新增查詢] 連結，以將記錄查詢控制項新增至活頁簿。
針對 [查詢類型]，選取 [記錄]。針對 [資源類型]，例如，選取 [Application Insights]，然後選取要鎖定的資源。

使用查詢編輯器來輸入 KQL 以進行分析。

let data = dependencies
| summarize Calls = count() by App = appName, Request = operation_Name, Dependency = name
| extend RequestId = strcat(App, '::', Request);
let links = data
| summarize Calls = sum(Calls) by App, RequestId
| project SourceId = App, TargetId = RequestId, Calls, Kind = 'App -> Request'
| union (data
    | project SourceId = RequestId, TargetId = Dependency, Calls, Kind = 'Request -> Dependency');
let nodes = data
| summarize Calls = sum(Calls) by App
| project Id = App, Name = App, Calls, Kind = 'App'
| union (data
    | summarize Calls = sum(Calls) by RequestId, Request
    | project Id = RequestId, Name = Request, Calls, Kind = 'Request')
| union (data
    | summarize Calls = sum(Calls) by Dependency
    | project Id = Dependency, Name = Dependency, Calls, Kind = 'Dependency');
nodes
| union (links)

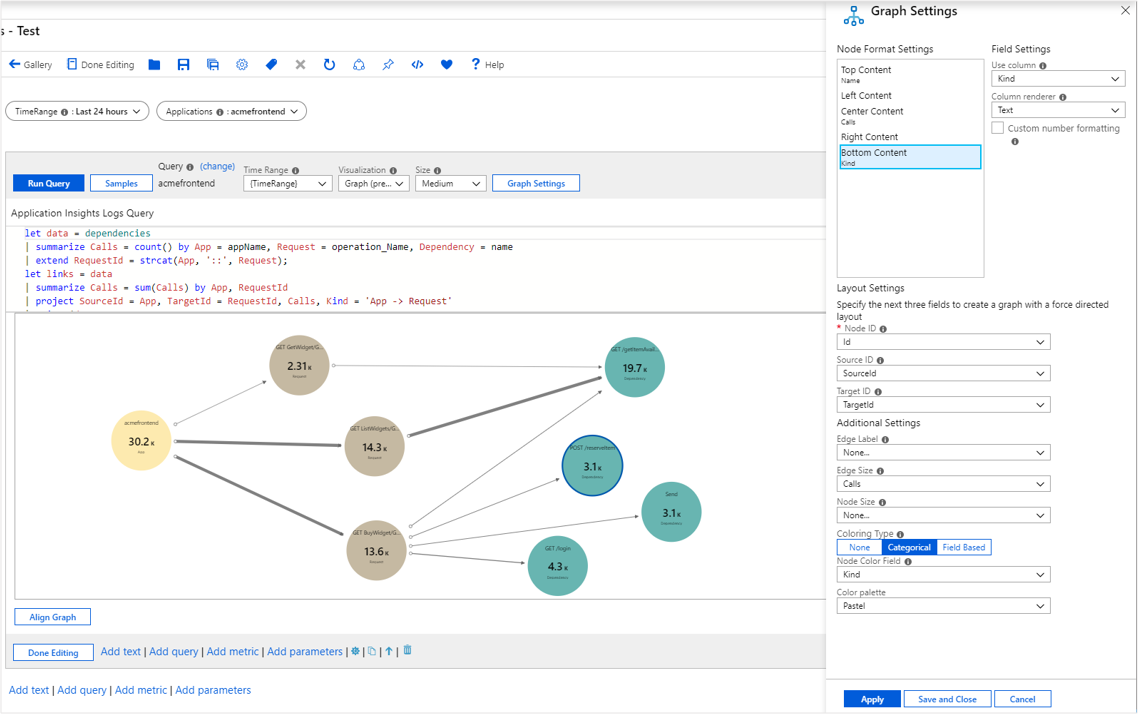

將 [視覺效果] 設定為 [圖表]。
選取 [圖表設定] 以開啟 [圖表設定] 窗格。
在頂端的 [節點格式設定] 中，設定：
- 上方內容
  - 使用資料行：Name
  - 資料行轉譯器：Text
- 中間內容
  - 使用資料行：Calls
  - 資料行轉譯器：Big Number
  - 調色盤：None
- 下方內容
  - 使用資料行：Kind
  - 資料行轉譯器：Text
在底部的 [配置設定] 中，設定：
- 節點識別碼：Id
- 來源識別碼：SourceId
- 目標識別碼：TargetId
- Edge 標籤：None
- 邊緣大小：Calls
- 節點大小：None
- 著色類型：Categorical
- 節點色彩欄位：Kind
- 調色盤：Pastel
選取窗格底部的 [儲存並關閉]。

圖表設定

設定	描述
`Node ID`	在圖表上選取提供節點唯一識別碼的資料行。資料行的值可以是字串或數字。
`Source ID`	在圖表上選取為邊緣提供來源節點識別碼的資料行。值必須對應至資料行中的 `Node Id` 值。
`Target ID`	在圖表上選取為邊緣提供目標節點識別碼的資料行。值必須對應至資料行中的 `Node Id` 值。
`Edge Label`	選取在圖表上提供邊緣標籤的資料行。
`Edge Size`	選取一個資料行，提供邊緣寬度所依據的計量。
`Node Size`	選取一個資料行，提供節點區域所依據的計量。
`Coloring Type`	用來選擇節點著色配置。

節點著色類型

著色類型	描述
`None`	所有節點都具有相同的色彩。
`Categorical`	節點會根據結果集中來自資料行的值或類別獲指派色彩。在上述範例中，著色是以結果集的資料行 `Kind` 為基礎。支援的調色盤為 `Default`、`Pastel` 和 `Cool tone`。
`Field Based`	在此類型中，資料行會提供要用於節點的特定 RGB 值。提供最大的彈性，但通常需要更多的工作才能啟用。

節點格式設定

您可以指定哪個內容會移至節點的不同部分：上、左、中、右和下。圖表可以使用任何轉譯器的活頁簿支援，例如文字、大數、Spark 折線圖和圖示。

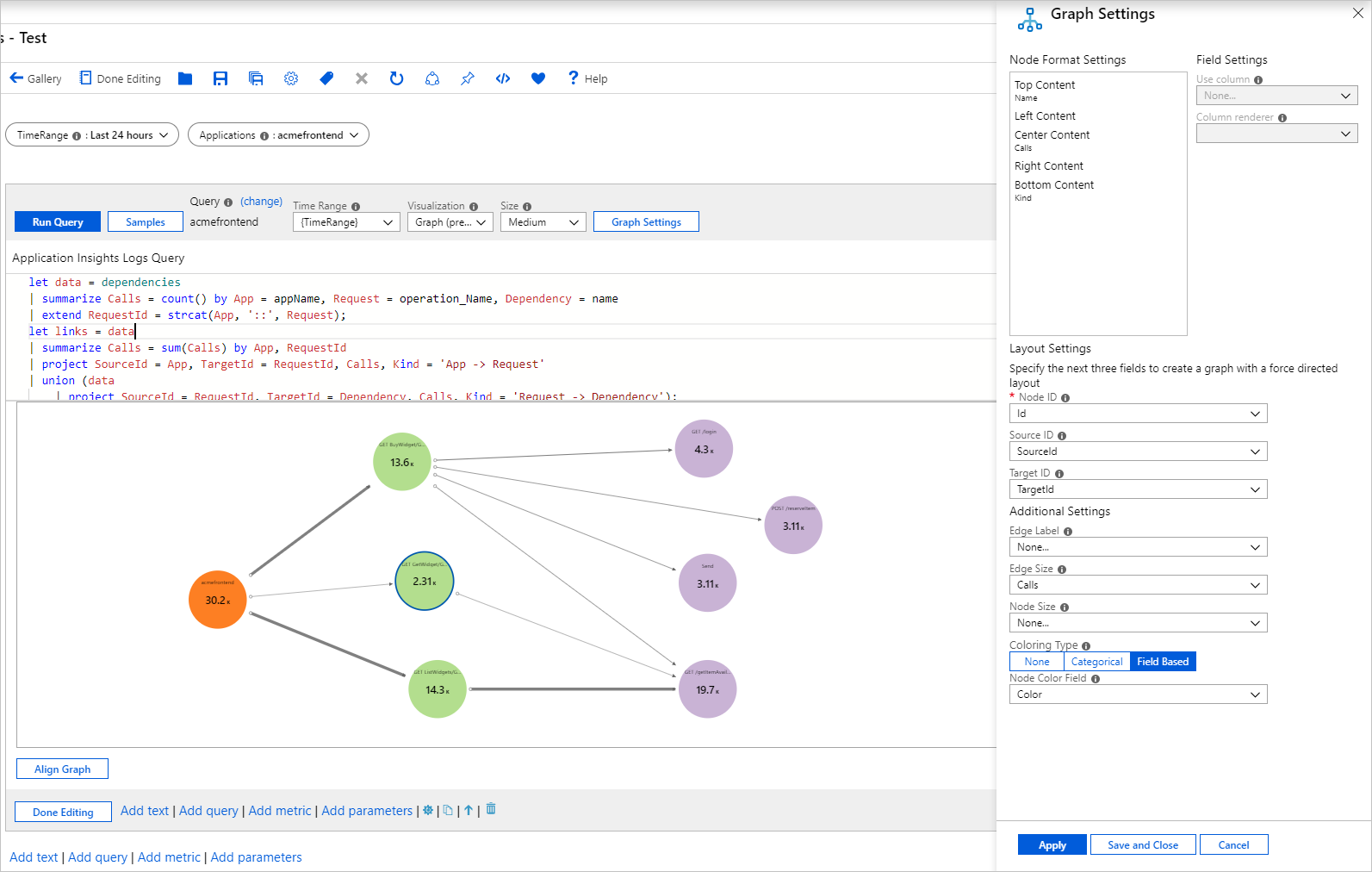

欄位型節點著色

選取 [編輯] 以將活頁簿切換為編輯模式。
使用 [新增查詢] 連結，以將記錄查詢控制項新增至活頁簿。
針對 [查詢類型]，選取 [記錄]。針對 [資源類型]，例如，選取 [Application Insights]，然後選取要鎖定的資源。
