將 SAP HANA 系統的磁碟區新增為 HSR 的次要資料庫

  • 發行項

本文說明如何使用應用程式磁碟區群組，將 SAP HANA 系統的磁碟區新增為 HANA 系統複寫 (HSR) 的次要資料庫。

HANA 系統複寫

HANA 系統複寫 (HSR) 功能可讓 SAP HANA 資料庫以同步或非同步方式，從主要 SAP HANA 系統複寫至次要 SAP HANA 系統。 HSR 使用應用程式層級的同步處理。 主要和次要 SAP HANA 系統具有相同的儲存體需求，但有下列差異：

  • 主要和次要 SAP HANA 資料庫都有相同的 SAP 識別碼 (SID)，但磁碟區名稱必須不同。

  • 次要 SAP HANA 系統可能位於不同的位置，一般是不同的地區或區域。 因此，鄰近放置群組 (PPG，可用性設定組) 不同。

下圖說明 HSR 概念：

Diagram that explains HANA System Replication.

若要啟用 HSR，次要 SAP HANA 系統的設定必須與主要 SAP HANA 系統相同。 也就是說，如果主要系統是單一主機 HANA 系統，則次要 SAP HANA 系統也必須是單一主機系統。 這同樣適用於多主機系統。

建立次要 SAP HANA 系統的工作流程類似建立主要 SAP HANA 系統的工作流程。 但主要差異是您必須在 [SAP HANA] 索引標籤中選取 [HSR secondary] \(HSR 次要系統\) 選項，指出您要建立 SAP HANA 系統的複寫次要系統。

步驟

本節示範建立單一主機的次要 SAP HANA 系統。

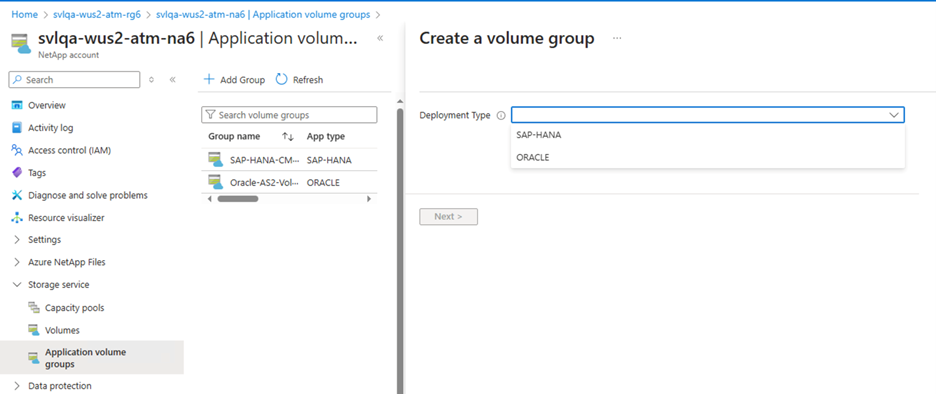

  1. 從您的 NetApp 帳戶中，選取 [應用程式磁碟區群組]，然後按一下 [+新增群組]。 然後在 [部署類型] 中，選取 [SAP HANA]，接著按 [下一步]。

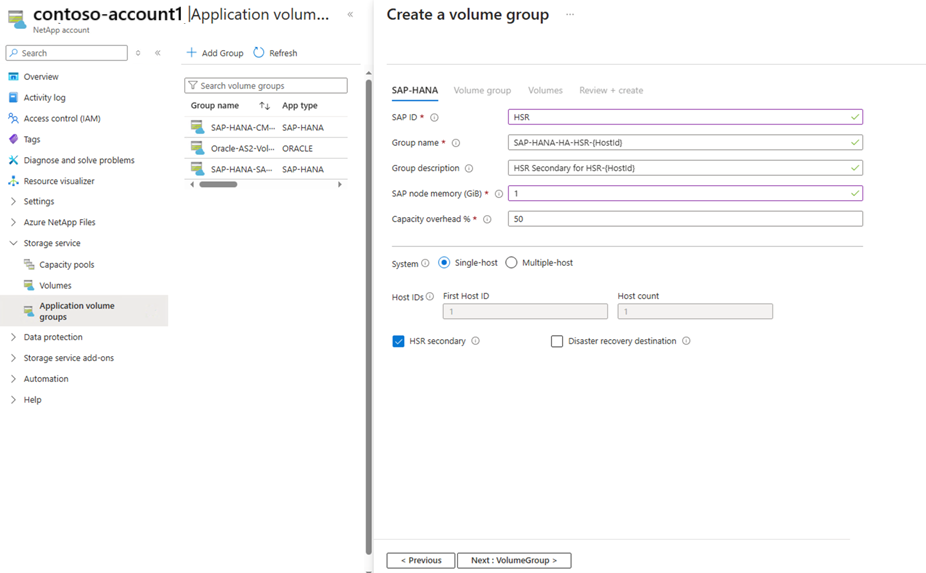

  2. 在 [SAP HANA] 索引標籤中，提供 HANA 特定資訊。

    重要

    請務必選取 [HSR secondary] \(HSR 次要系統\) 選項，指出您要建立 HANA 系統的複寫次要系統。

    • SAP 識別碼 (SID)：
      三個英數字元的 SAP Hana 系統識別碼。

    • 群組名稱：
      磁碟區群組名稱。

    • SAP 節點記憶體：
      此值會定義主機上的 SAP Hana 資料庫大小。 用來計算所需的磁碟區大小和輸送量。

    • 容量額外負荷 (%)：
      當您使用快照集來保護資料時，就必須規劃額外的容量。 此欄位會為資料磁碟區新增額外的大小 (%)。
      您可以使用 "change rate per day" X "number of days retention" 來估計此值。

    • 單一主機：
      針對 SAP Hana 單一主機系統或多主機系統的第一個主機，選取此選項。 只有第一部主機可以建立共用和備份磁碟區。

    • 多主機：
      選取此選項可在多主機 HANA 系統中新增額外主機。

    • HSR secondary (HSR 次要系統)：
      選取此選項可建立作為 SAP HANA 系統複寫 (HSR) 複寫次要系統的 HANA 資料庫。

      選取 [HSR secondary] \(HSR 次要系統\) 也會觸發磁碟區群組名稱的命名慣例，包含 "-HA-" 以指出 HA 設定。

    按一下 [下一步: 磁碟區群組] 繼續。

    Screenshot that shows the HANA section in HSR configuration.

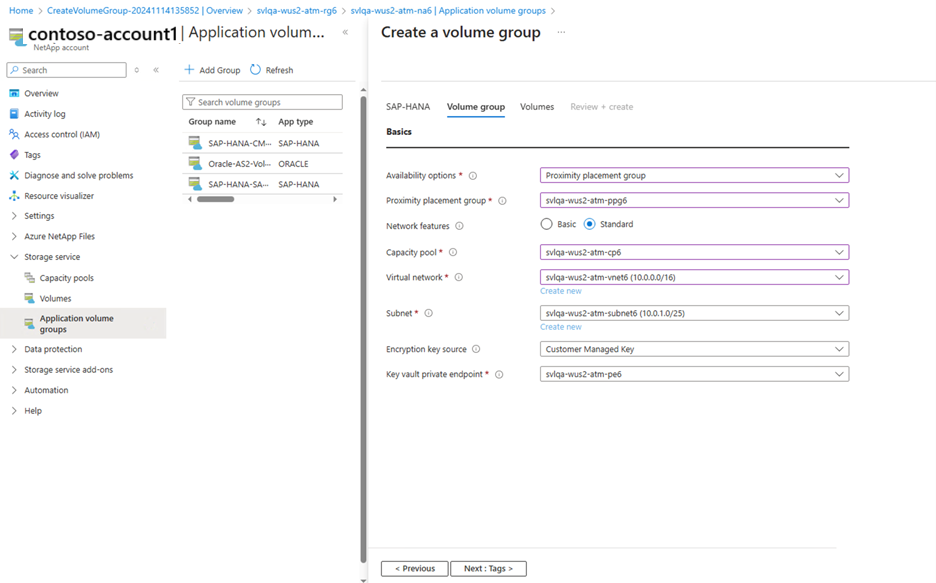

  3. 在 [磁碟區群組] 索引標籤中，提供用於建立磁碟區群組的資訊：

    • 鄰近放置群組 (PPG)：
      指定要靠近 VM 建立資料磁碟區、記錄磁碟區和共用磁碟區。
    • 容量集區：
      所有磁碟區都放在單一手動 QoS 容量集區中。
      如果要在另一個容量集區中建立記錄備份磁碟區和資料備份磁碟區，您可以選擇不將這些磁碟區新增至磁碟區群組。
    • 虛擬網路：
      指定放置 VM 的現有 VNet。
    • 子網路：
      指定委派子網路，其中將建立 NFS 匯出的 IP 位址。 請確定您的委派子網路有足夠可用的 IP 位址。

    按 [下一步: 通訊協定]。

  4. 在 [磁碟區群組] 索引標籤的 [通訊協定] 區段中，您可以修改所有磁碟區通用的 [匯出原則]。

    按 [下一步：標籤]。

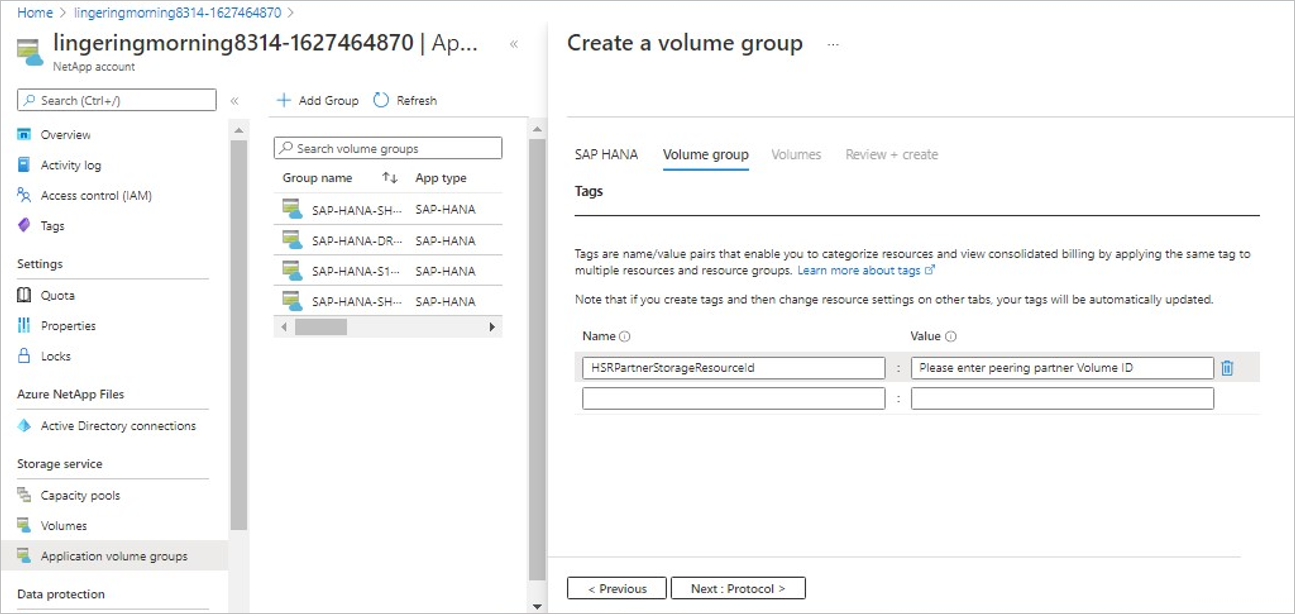

  5. 因為已選取 [HSR secondary] \(HSR 次要系統\) 選項，所以 [磁碟區群組] 索引標籤的 [標籤] 區段會填入標籤 HSRPartnerStorageResourceId。

    此標籤會標示 HSR 設定中之對應主要磁碟區的磁碟區資源識別碼，以便每個即將建立的次要磁碟區能找到主要磁碟區。

    您將能夠修改每個磁碟區的此標籤。

    重要

    在群組層級，填滿標籤將會使用相同的磁碟區識別碼填入群組中的所有磁碟區。 您稍後必須在工作流程中或於更新磁碟區時，逐一變更每個磁碟區的磁碟區識別碼。 此標籤僅供記錄之用，您可選擇是否使用。

    按 [下一步：磁碟區]。

    Screenshot that shows the Tags section of the Volume Group tab.

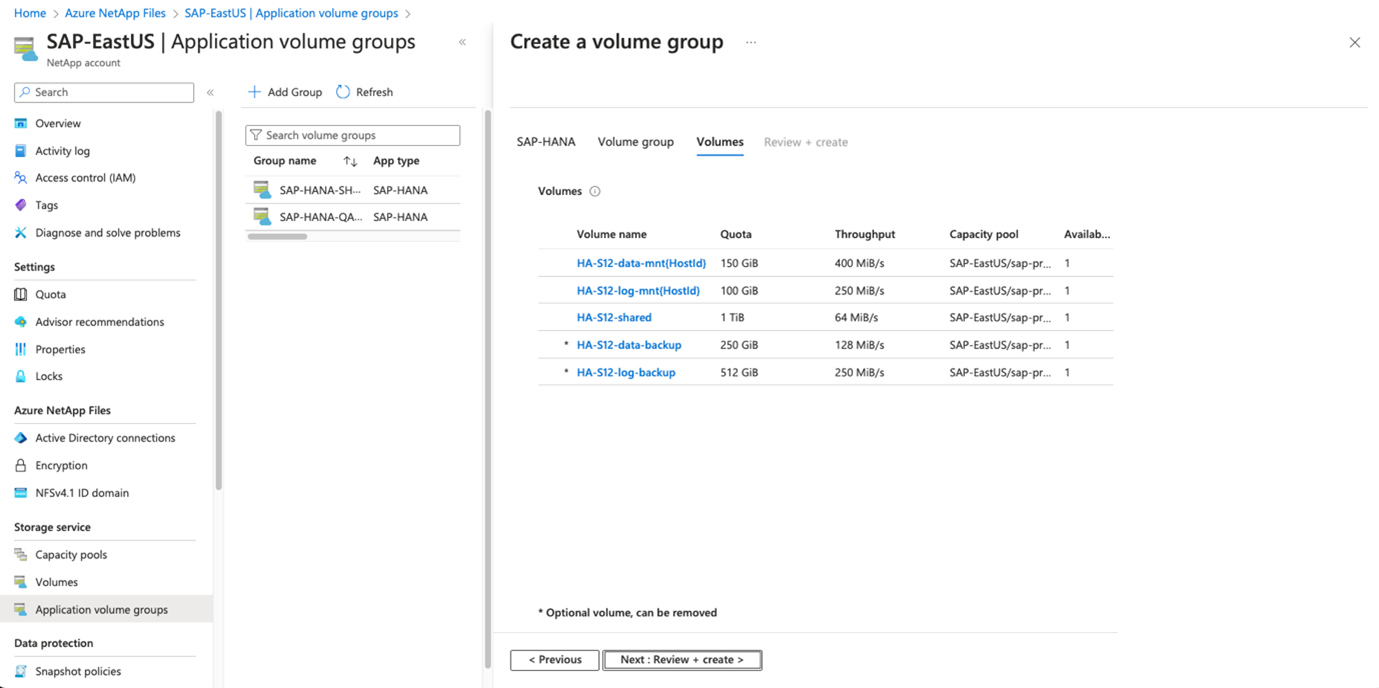

  6. [磁碟區] 索引標籤會顯示要建立的磁碟區相關資訊。

    磁碟區命名慣例包括 "HA-" 前置詞，其會指出磁碟區屬於 HSR 設定的次要系統。

    Screenshot that shows the Volume Group tab.

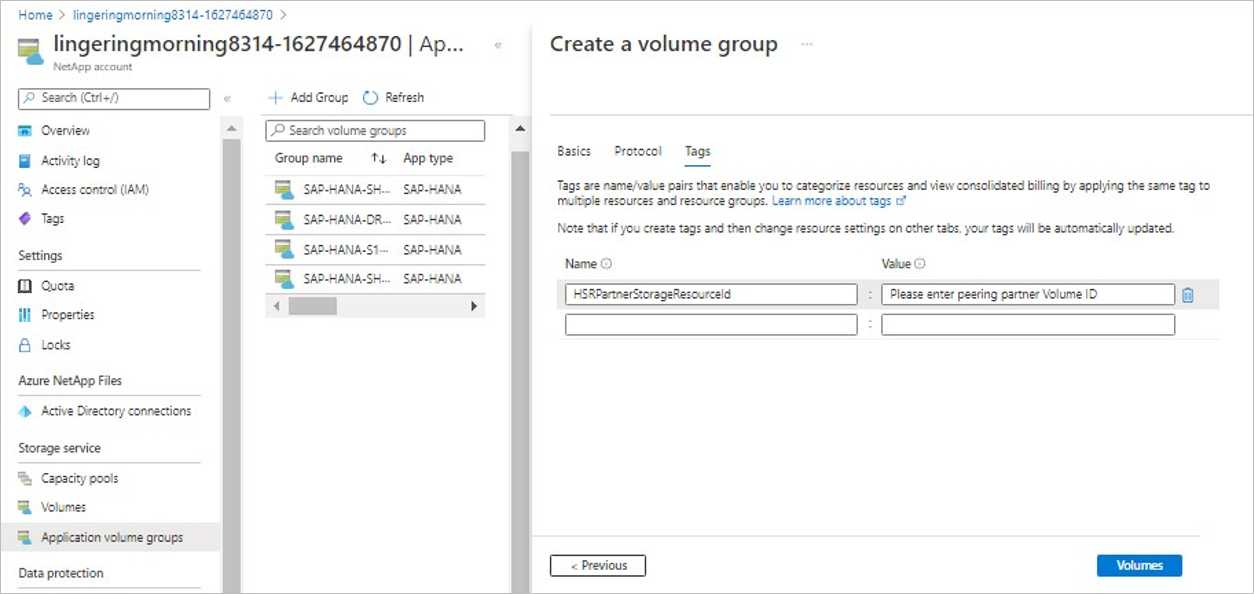

  7. 在 [磁碟區] 索引標籤中，您可以選取每個磁碟區來檢視或變更磁碟區詳細資料，包括通訊協定和磁碟區標籤。

    在磁碟區的 [標籤] 區段中，您可以填入 HSRPartnerStorageResourceId 標籤加上對應主要磁碟區的資源識別碼。 此動作只會標示主要磁碟區，不會驗證提供的資源識別碼。

    Screenshot that shows the tag details.

    按一下 [磁碟區] 返回 [磁碟區概觀] 頁面。

  8. 按一下 [檢閱 + 建立] 列出所有要建立的磁碟區。 按一下 [建立磁碟區群組] 以開始建立磁碟區群組。

若要在多主機 SAP HANA 系統中新增更多 HANA 主機，請遵循將主機新增至多主機 SAP HANA 系統中的步驟。 請務必在 [SAP HANA] 索引標籤中選取 [HSR secondary] \(HSR 次要系統\) 選項，以指出複寫次要系統。
