教學課程：在 Azure VM 中備份 SAP HANA 資料庫

  • 發行項

本教學課程說明如何將 Azure VM 上執行的 SAP HANA 資料庫備份至 Azure 備份 復原服務保存庫。 在本文章中，您將了解如何：

  • 建立及設定保存庫
  • 探索資料庫
  • 設定備份

以下是 我們目前支援的所有案例。

必要條件

設定備份之前，請確定您執行下列動作：

  • 識別或建立 與執行 SAP HANA 之 VM 相同的區域和訂用帳戶中的復原服務保存庫 。
  • 允許從 VM 連線到因特網，以便連線到 Azure，如設定網路連線一節中所述。
  • 請確定 AZURE Resource Manager 的 SAP HANA 伺服器 VM 名稱和資源組名的合併長度不會超過 84 個字元（ARM_ VM 和傳統 VM 的 77 個字元）。 這項限制是因為服務會保留某些字元。
  • 金鑰應該存在於符合下列準則的 hdbuserstore 中：
    • 它應該出現在預設 hdbuserstore 中。 預設值是 <sid>adm 安裝 SAP HANA 的帳戶。
    • 針對 MDC，金鑰應該指向 NAMESERVER 的 SQL 連接埠。 如果是 SDC，它應該指向 INDEXSERVER 的 SQL 埠
    • 它應該有認證來新增和刪除使用者
    • 請注意，在執行預先註冊腳本成功之後，可以刪除此密鑰
  • 您也可以選擇為 hdbuserstore 中現有的 HANA SYSTSEM 使用者建立金鑰，而不是建立如上一個步驟所列的自定義密鑰。
  • 在安裝 HANA 的虛擬機中，以根使用者身分執行 SAP HANA 備份組態腳本（預先註冊腳本）。 此腳本 會讓 HANA 系統準備好進行備份，並要求您在上述步驟中建立的金鑰必須傳遞為輸入。 若要瞭解如何將此輸入當做參數傳遞至腳本，請參閱 預先註冊腳本執行的一 節。 它也會詳細說明預先註冊腳本的功能。
  • 如果您的 HANA 安裝程式使用私人端點，請使用 -sn 或 --skip-network-checks 參數執行預先註冊腳本。

注意

預先註冊腳本會針對 RHEL （7.4、7.6 和 7.7） 和 unixODBC for RHEL 8.1 上執行的 SAP HANA 工作負載安裝 compat-unixODBC234。 此套件位於適用於 SAP HANA 的 RHEL（適用於 RHEL 7 伺服器）SAP 解決方案的更新服務 （RPM） 存放庫中。 針對 Azure Marketplace RHEL 映射，存放庫會是 rhui-rhel-sap-hana-for-rhel-7-server-rhui-e4s-rpms。

了解備份和還原輸送量效能

透過 Backint 提供的 SAP HANA Azure VM 內部備份 (記錄和非記錄)，會串流至 Azure 復原服務保存庫 (內部使用 Azure 儲存體 Blob)，因此請務必了解此串流方法。

HANA 的 Backint 元件可提供「管道」(要讀取的管道，以及要寫入的管道)，並連線到資料庫檔案所在的基礎磁碟，然後由 Azure 備份服務讀取，並傳輸至 Azure 復原服務保存庫 (此為遠端 Azure 儲存體帳戶)。 除了 Backint 原生的驗證檢查之外，Azure 備份服務也會執行總和檢查碼來驗證串流。 這些驗證可確保 Azure 復原服務保存庫中的資料確實可靠且可復原。

因為串流主要涉及磁碟，所以您必須了解讀取的磁碟效能和網路效能以傳輸備份資料，從而量測備份和還原效能。 如需深入瞭解 Azure VM 中的磁碟/網路輸送量和效能，請參閱這篇文章。 這些也適用於備份和還原效能。

Azure 備份 服務會嘗試針對非記錄備份達到 ~420 MBps（例如完整、差異和增量），以及針對 HANA 進行記錄備份最多 100 MBps。 如前所述，這些不保證速度，並取決於下列因素：

  • VM 的未快取磁碟輸送量上限 – 從數據或記錄區域讀取。
  • 基礎磁碟類型和其輸送量 – 從數據或記錄區域讀取。
  • VM 的最大網路輸送量 – 寫入復原服務保存庫。
  • 如果 VNET 有 NVA/防火牆，則它是網路輸送量
  • 如果 Azure NetApp Files 上的數據/記錄 – 同時讀取 ANF 和寫入保存庫會取用 VM 的網路。

重要

在較小的 VM 中，未快取的磁碟輸送量非常接近或小於 400 MBps，您可能會擔心備份服務會取用整個磁碟 IOPS，這可能會影響 SAP HANA 與磁碟讀取/寫入相關的作業。 在此情況下，如果您想要節流或將備份服務耗用量限製為上限，您可以參閱下一節。

限制備份輸送量效能

如果您想要將備份服務磁碟 IOPS 耗用量節流至最大值，請執行下列步驟。

  1. 移至 “opt/msawb/bin” 資料夾

  2. 建立名為 「Extension 設定Overrides.JSON」 的新 JSON 檔案

  3. 將索引鍵/值組新增至 JSON 檔案，如下所示：

    {
"MaxUsableVMThroughputInMBPS": 120
}

  4. 變更檔案的許可權和擁有權，如下所示：

    chmod 750 ExtensionSettingsOverrides.json
chown root:msawb ExtensionSettingsOverrides.json

  5. 不需要重新啟動任何服務。 Azure 備份 服務會嘗試限制此檔案中所述的輸送量效能。

注意

如果未套用變更，請重新啟動資料庫。

預先註冊腳本的功能

執行預先註冊文稿會執行下列函式：

  • 根據Linux發行版，腳本會安裝或更新 Azure 備份 代理程式所需的任何必要套件。
  • 它會對 Azure 備份 伺服器和相依服務執行輸出網路連線檢查，例如 Microsoft Entra ID 和 Azure 儲存體。
  • 它會使用必要條件中所述的自定義使用者密鑰或系統使用者密鑰，登入您的 HANA 系統。 這可用來在 HANA 系統中建立備份使用者 （AZUREWLBACKUPHANAUSER），並在註冊前腳本成功執行之後刪除使用者密鑰。 請注意，系統使用者密鑰不得刪除。
  • 它會檢查並警告 /opt/msawb 資料夾是否放在根數據分割中，而根數據分割的大小為 2 GB。 腳本建議您將根分割區大小增加到 4 GB，或將 /opt/msawb 資料夾移至具有空間以成長到大小上限為 4 GB 的不同位置。 請注意，如果您將 /opt/msawb 資料夾放在 2 GB 大小的根分割區中，可能會導致根分割區已滿，並導致備份失敗。
  • AZUREWLBACKUPHANAUSER 已獲指派下列必要角色和許可權：
    • 針對 MDC：資料庫管理員和備份管理員 (從 HANA 2.0 SPS05 開始)：在還原期間建立新的資料庫。
    • 針對 SDC：備份管理員：在還原期間建立新的資料庫。
    • 目錄讀取：讀取備份目錄。
    • SAP_INTERNAL_HANA_SUPPORT：存取數個私人資料表。 只有低於 HANA 2.0 SPS04 Rev 46 的 SDC 和 MDC 版本才需要。 HANA 2.0 SPS04 Rev 46 和更新版本不需要此專案，因為我們現在已透過 HANA 小組的修正，從公用數據表取得所需的資訊。
  • 腳本會將金鑰新增至 適用於 HANA 備份外掛程式的 AZUREWLBACKUPHANAUSER 的 hdbuserstore ，以處理所有作業（資料庫查詢、還原作業、設定和執行備份）。
  • 或者，您可以選擇建立自己的自定義備份使用者。 請確定此使用者已獲指派下列必要角色和權限：
    • 針對 MDC：資料庫管理員和備份管理員 (從 HANA 2.0 SPS05 開始)：在還原期間建立新的資料庫。
    • 針對 SDC：備份管理員：在還原期間建立新的資料庫。
    • 目錄讀取：讀取備份目錄。
    • SAP_INTERNAL_HANA_SUPPORT：存取數個私人資料表。 只有低於 HANA 2.0 SPS04 Rev 46 的 SDC 和 MDC 版本才需要。 HANA 2.0 SPS04 Rev 46 和更新版本不需要此專案，因為我們現在已透過 HANA 小組的修正從公用數據表取得所需的資訊。
  • 然後，為 HANA 備份外掛程式的自訂備份使用者新增密鑰至 hdbuserstore，以處理所有作業（資料庫查詢、還原作業、設定和執行備份）。 將此自訂備份使用者金鑰傳遞至文稿做為參數： -bk CUSTOM_BACKUP_KEY_NAME 或 -backup-key CUSTOM_BACKUP_KEY_NAME。 請注意，此自定義備份密鑰的密碼到期可能會導致備份和還原失敗。
  • 如果您的 HANA <sid>adm 使用者是 Active Directory （AD） 使用者，請在 AD 中建立 msawb 群組， <sid>adm 並將使用者新增至此群組。 您現在必須使用參數，在預先註冊腳本中指定 <sid>adm 為 AD 使用者： -ad <SID>_ADM_USER or --ad-user <SID>_ADM_USER。

注意

若要瞭解文稿接受的其他參數，請使用 命令 bash msawb-plugin-config-com-sap-hana.sh --help

若要確認金鑰建立，請使用 SIDADM 認證在 HANA 計算機上執行 HDBSQL 命令：

hdbuserstore list

命令輸出應該會顯示 {SID}{DBNAME} 金鑰，且用戶顯示為 AZUREWLBACKUPHANAUSER。

注意

請確定您在 底下 /usr/sap/{SID}/home/.hdb/有一組唯一的 SSFS 檔案。 此路徑中應該只有一個資料夾。

以下是完成預先註冊腳本執行所需的步驟摘要。 請注意，在此流程中，我們會提供 SYSTEM 使用者金鑰作為預先註冊腳本的輸入參數。

負責人 From 要執行的項目 註解
<sid>adm （OS） HANA OS 閱讀教學課程並下載預先註冊腳本。 教學課程： 在 Azure VM 中備份 HANA 資料庫

下載預先註冊腳本
<sid>adm （OS） HANA OS 啟動 HANA （HDB start） 設定之前，請確定 HANA 已啟動並執行。
<sid>adm （OS） HANA OS 執行命令：
hdbuserstore Set		 hdbuserstore Set SYSTEM <hostname>:3<Instance#>13 SYSTEM <password>

注意
請確定您使用主機名，而不是IP位址/FQDN。
<sid>adm （OS） HANA OS 執行 命令：
hdbuserstore List		 檢查結果是否包含預設存放區，如下所示：

KEY SYSTEM
ENV : <hostname>:3<Instance#>13
USER : SYSTEM
根目錄 （OS） HANA OS 執行 Azure 備份 HANA 預先註冊腳本。 ./msawb-plugin-config-com-sap-hana.sh -a --sid <SID> -n <Instance#> --system-key SYSTEM
<sid>adm （OS） HANA OS 執行命令：
hdbuserstore List		 檢查結果是否包含新的行，如下所示：

KEY AZUREWLBACKUPHANAUSER
ENV : localhost: 3<Instance#>13
USER: AZUREWLBACKUPHANAUSER
Azure 參與者 Azure 入口網站 設定 NSG、NVA、Azure 防火牆 等等，以允許輸出流量 Azure 備份 服務、Microsoft Entra ID 和 Azure 儲存體。 設定網路連線能力
Azure 參與者 Azure 入口網站 建立或開啟復原服務保存庫，然後選取 [HANA 備份]。 尋找要備份的所有目標 HANA VM。
Azure 參與者 Azure 入口網站 探索 HANA 資料庫並設定備份原則。 例如：

每周備份：每個星期日上午 2：00，保留每周 12 周，每月 12 個月，每年 3 年
差異或累加：星期日除外，每天除外
記錄：每 15 分鐘保留 35 天
Azure 參與者 Azure 入口網站 復原服務保存庫 – 備份專案 – SAP HANA 檢查備份作業 （Azure 工作負載）。
HANA 管理員 HANA Studio 檢查備份控制台、備份目錄、backup.log、backint.log和globa.ini SYSTEMDB 和租用戶資料庫。

成功執行預先註冊腳本並驗證之後，您可以繼續檢查連線需求，然後從復原服務保存庫設定備份

建立復原服務保存庫

復原服務保存庫是一種管理實體，可儲存一段時間建立的恢復點，並提供執行備份相關作業的介面。 這些作業包括進行隨選備份、執行還原，以及建立備份原則。

若要建立復原服務保存庫：

  1. 登入 Azure 入口網站。

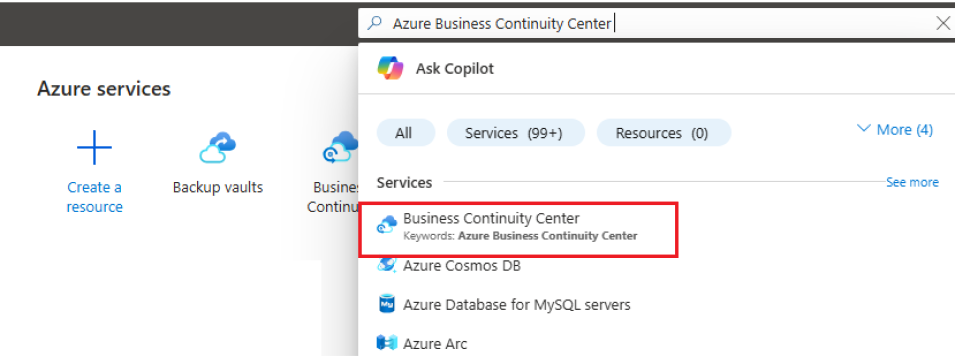

  2. 搜尋 備份中心，然後移至 備份中心 儀錶板。

    Screenshot that shows where to search for and select 'Backup center'.

  3. 在 [概 觀] 窗格中，選取 [保存庫]。

    Screenshot of the button for creating a Recovery Services vault.

  4. 選取 [復原服務保存庫>繼續]。

    Screenshot that shows where to select Recovery Services as the vault type.

  5. 在 [ 復原服務保存庫 ] 窗格中，輸入下列值：

    • 訂用帳戶：選取要使用的訂用帳戶。 如果您只是一個訂用帳戶的成員，您會看到該名稱。 如果您不確定要使用哪個訂用帳戶，請使用預設訂用帳戶。 只有在您的公司或學校帳戶與多個 Azure 訂用帳戶相關聯時，才會有多個選擇。

    • 資源群組：使用現有的資源群組或建立新的資源群組。 若要檢視訂用帳戶中可用的資源群組清單，請選取 [使用現有的]，然後在下拉式清單中選取資源。 若要建立新的資源群組，請選取 [新建]，然後輸入名稱。 如需資源群組的詳細資訊，請參閱 Azure Resource Manager 概觀。

    • 保存庫名稱：輸入易記名稱以識別保存庫。 這個名稱對 Azure 訂用帳戶必須是唯一的。 指定至少 2 但不超過 50 個字元的名稱。 名稱必須以字母開頭，且只包含字母、數位和連字元。

    • 區域：選取保存庫的地理區域。 若要建立保存庫以協助保護任何數據源，保存庫 必須 位於與數據源相同的區域中。

      重要

      如果您不確定資料來源的位置，請關閉視窗。 移至入口網站中的資源清單。 如果您在多個區域中有資料來源，請為每個區域建立一個復原服務保存庫。 在您在另一個位置建立保存庫之前，請先在第一個位置建立保存庫。 不需要指定記憶體帳戶來儲存備份數據。 復原服務保存庫和 Azure 備份 會自動處理。

    Screenshot that shows fields for configuring a Recovery Services vault.

  6. 提供值之後，請選取 [ 檢閱 + 建立]。

  7. 若要完成建立復原服務保存庫，請選取 [ 建立]。

    建立復原服務保存庫可能需要一點時間。 監視右上方 [ 通知 ] 區域中的狀態通知。 建立保存庫之後，它會出現在復原服務保存庫清單中。 如果保存庫未出現，請選取 [ 重新整理]。

    Screenshot that shows the button for refreshing the list of backup vaults.

注意

Azure 備份 現在支援固定保存庫，可協助您確保建立的恢復點在到期前無法根據備份原則刪除。 您可以讓不變性無法復原，以從各種威脅中對備份數據進行最大保護，包括勒索軟體攻擊和惡意執行者。 深入了解。

復原服務保存庫現在已建立。

啟用跨區域還原

在復原服務保存庫中，您可以啟用跨區域還原。 瞭解如何 開啟跨區域還原。

深入瞭解 跨區域還原。

探索資料庫

  1. 在 Azure 入口網站 中，移至 [備份中心]，然後按兩下 [+備份]。

    Screenshot showing to start checking for SAP HANA databases.

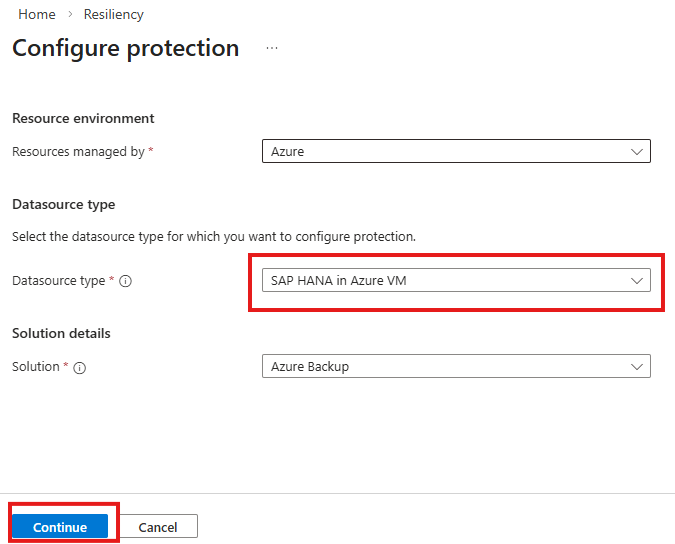

  2. 選取 [Azure VM 中的 SAP HANA] 作為數據源類型，選取要用於備份的復原服務保存庫，然後按兩下 [繼續]。

    Screenshot showing to select an SAP HANA database in Azure VM.

  3. 選取 [ 開始探索]。 這會起始在保存庫區域中探索未受保護的Linux VM。

    • 探索之後，未受保護的 VM 會出現在入口網站中，依名稱和資源群組列出。
    • 如果 VM 未如預期般列出，請檢查它是否已備份在保存庫中。
    • 多個 VM 可以具有相同的名稱，但它們屬於不同的資源群組。

    Screenshot showing to select Start Discovery.

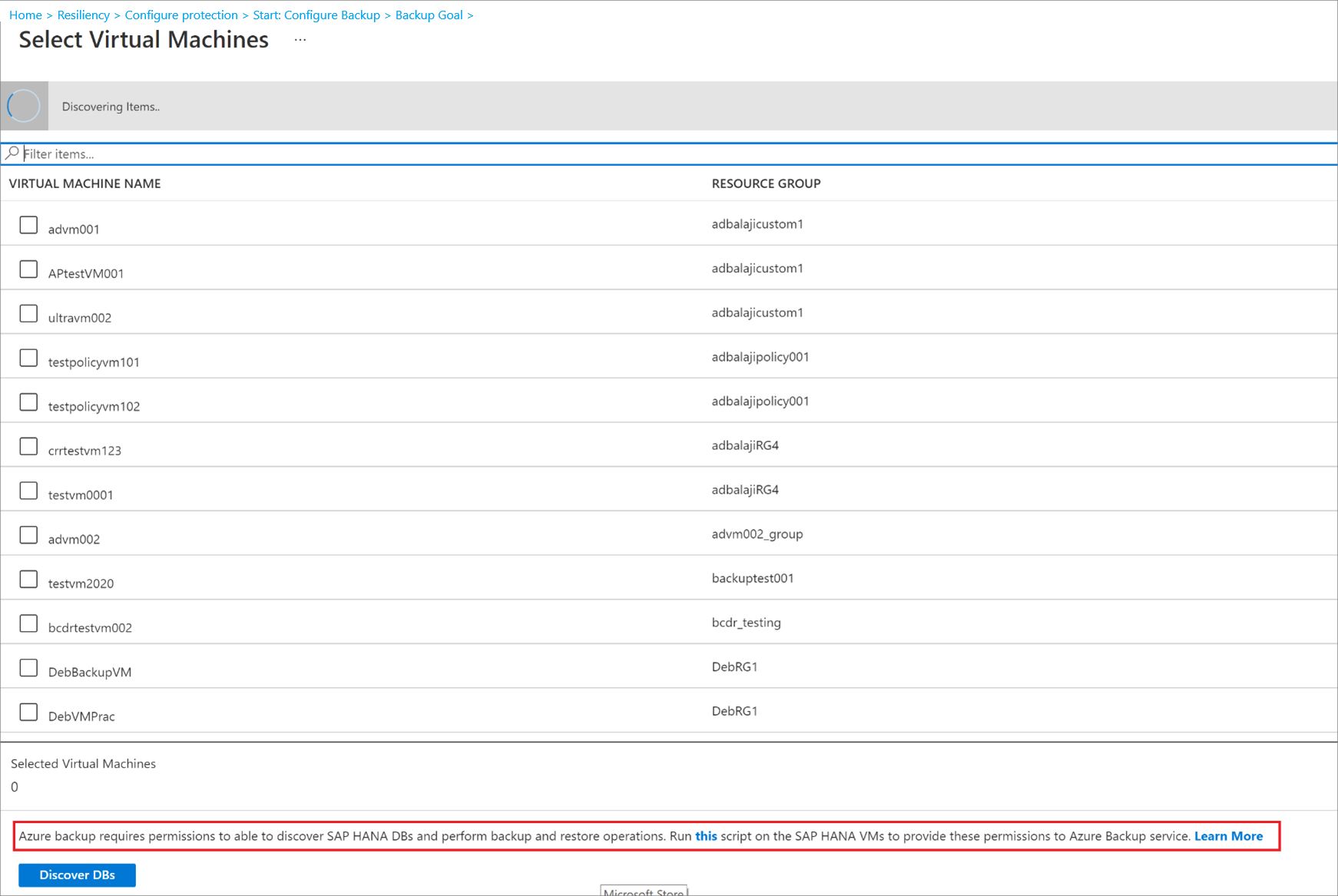

  4. 在 [選取 虛擬機器] 中，選取連結以下載提供 Azure 備份 服務許可權的腳本，以存取 SAP HANA VM 以進行資料庫探索。

  5. 在裝載您要備份之 SAP HANA 資料庫的每個 VM 上執行腳本。

  6. 在 VM 上執行文稿之後，在 [選取 虛擬機器] 中，選取 VM。 然後選取 [ 探索 DB]。

  7. Azure 備份 探索 VM 上的所有 SAP HANA 資料庫。 在探索期間，Azure 備份 向保存庫註冊 VM，並在 VM 上安裝擴充功能。 資料庫上未安裝任何代理程式。

    Screenshot showing the discovered SAP HANA databases.

設定備份

現在啟用備份。

  1. 在步驟 2 中，選取 [ 設定備份]。

    Screenshot showing to configure Backup.

  2. 在 [ 選取要備份的專案] 中，選取您要保護 >OK的所有資料庫。

    Screenshot showing to select databases to back up.

  3. 在 [備份原則>選擇備份原則] 中，根據下列指示，為資料庫建立新的備份原則。

    Screenshot showing to choose backup policy.

  4. 建立原則之後，請在 [ 備份 ] 功能表上，選取 [ 啟用備份]。

    Screenshot showing how to enable backup.

建立備份原則

備份原則會定義備份的建立時間，以及備份保留的時間長度。

  • 原則會在保存庫層級建立。
  • 多個保存庫可以使用相同的備份原則，但您必須將備份原則套用至每個保存庫。

注意

Azure 備份 備份在 Azure VM 中執行的 SAP HANA 資料庫時，不會自動調整日光節約時間變更。

視需要手動修改原則。

指定原則設定，如下所示：

  1. 在 [ 原則名稱] 中，輸入新原則的名稱。 在此情況下，請輸入 SAPHANA。

    Enter name for new policy

  2. 在 [完整備份原則] 中，選取 [ 備份頻率]。 您可以選擇 [每日] 或 [每周]。 在本教學課程中，我們選擇了 每日 備份。

    Select a backup frequency

  3. 在 [保留範圍] 中，設定完整備份的保留設定。

    • 根據預設，會選取所有選項。 清除您不想使用的任何保留範圍限制，並設定您所做的限制。
    • 任何類型的備份（完整/差異/記錄）的最小保留期間為七天。
    • 恢復點會根據其保留範圍標記保留。 例如，如果您選取每日完整備份，則每天只會觸發一次完整備份。
    • 特定日期的備份會根據每周保留範圍和設定來標記和保留。
    • 每月和每年的保留範圍會以類似的方式運作。

  4. 在 [ 完整備份原則 ] 功能表中，選取 [ 確定 ] 以接受設定。

  5. 然後選取 [差異備份 ] 以新增差異原則。

  6. 在 [差異備份原則] 中，選取 [ 啟用 ] 以開啟頻率和保留控件。 我們已在每天上午 2：00 啟用差異備份，保留 30 天。

    Differential backup policy

    注意

    您可以選擇差異或增量做為每日備份，但不能同時選擇兩者。

  7. 在 [增量備份原則] 中，選取 [啟用] 以開啟頻率和保留控件。

    • 您最多可以每天觸發一個增量備份。
    • 增量備份最多可以保留 180 天。 如果您需要較長的保留期，則必須使用完整備份。

    Incremental backup policy

  8. 選取 [ 確定 ] 以儲存原則，並返回主要 備份原則 功能表。

  9. 選取 [記錄備份 ] 以新增事務歷史記錄備份原則，

    • 記錄備份 預設會設定為 [ 啟用]。 這無法停用，因為 SAP HANA 會管理所有記錄備份。
    • 我們已將 2 小時設定為備份排程和 15 天的保留期間。

    Log backup policy

    注意

    記錄備份只會在完成一次成功的完整備份之後開始流動。

  10. 選取 [ 確定 ] 以儲存原則，並返回主要 備份原則 功能表。

  11. 完成定義備份原則之後，請選取 [ 確定]。

您現在已成功為 SAP HANA 資料庫設定備份（s）。
