檢視實體關聯性圖表

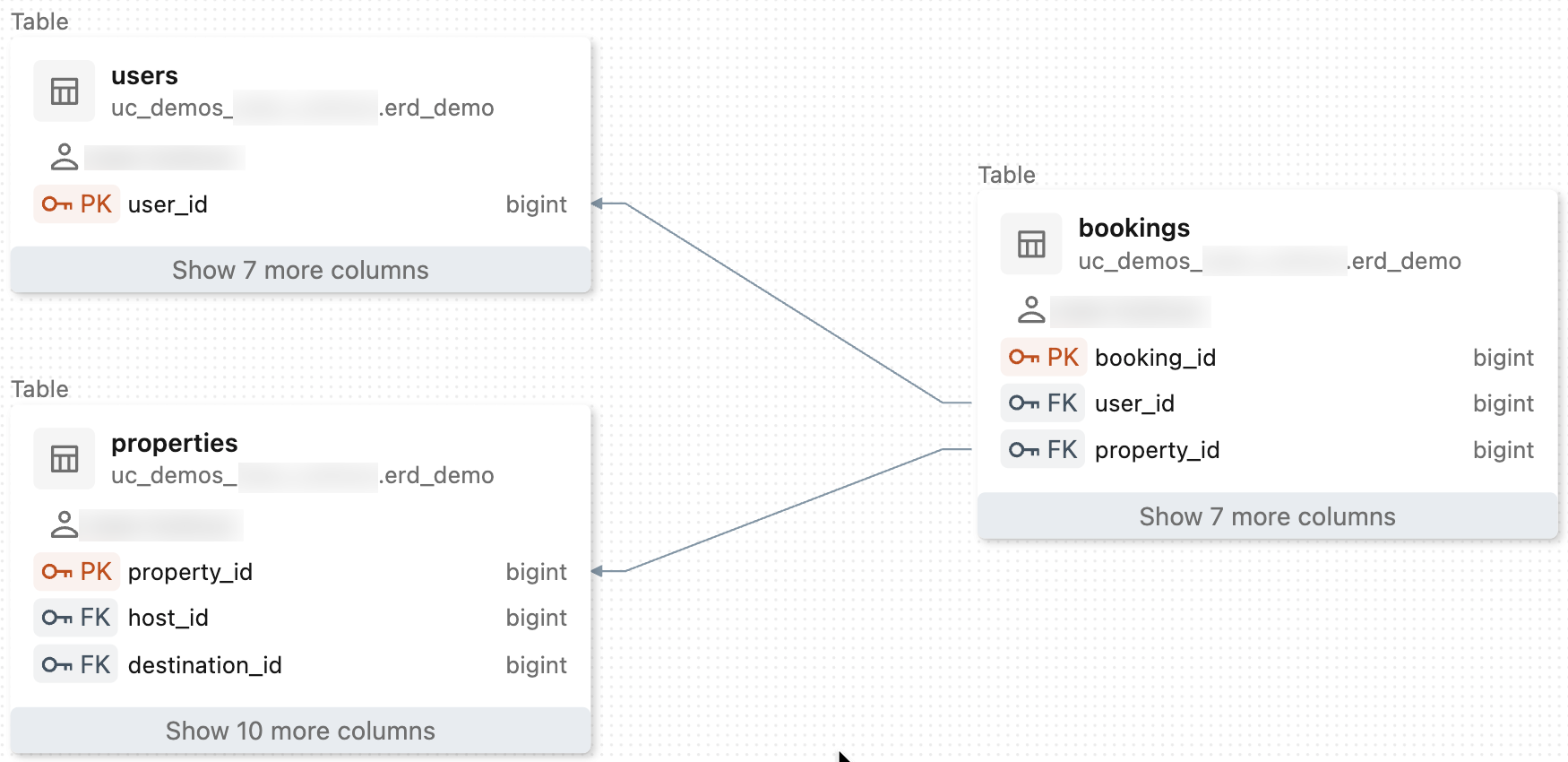

本文說明如何在目錄總管中存取實體關聯性圖表 （ERD）。 ERD 會顯示圖表中數據表之間的主鍵和外鍵關聯性，並提供數據實體連接方式的清晰且直覺的表示法。

如需主鍵和外鍵條件約束的詳細資訊，請參閱 Azure Databricks 的條件約束。

若要存取 ERD，請執行下列動作：

1. 選取架構。

2. 按兩下 [ 篩選數據表] 欄位。 選擇性地輸入字串以篩選數據表。

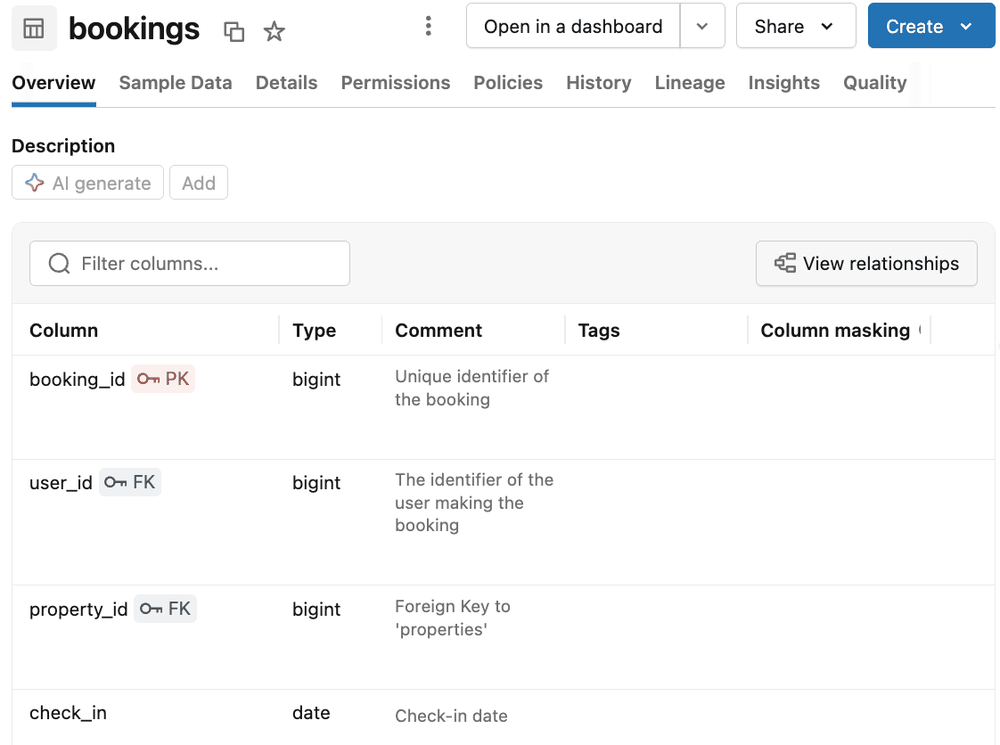

3. 按兩下已定義外鍵的數據表。 和 會出現在指定為主鍵或外鍵的數據行旁邊。 PK (TS) 表示 TIMESERIES 主鍵。



4. 按兩下 [資料行] 索引標籤右上方的 [檢視關聯性]。實體關聯性圖表 （ERD） 隨即開啟。
