儀錶板視覺效果

本文說明如何在 AI/BI 儀錶板上使用和自定義視覺效果小工具。

建立並配置圖表

將視覺效果小工具新增至畫布之後，視覺效果組態 面板會出現在畫面右側。 根據預設，會選取 [數據] 索引卷標上所列的第一個數據集，而默認視覺效果類型為 條形圖 圖表。

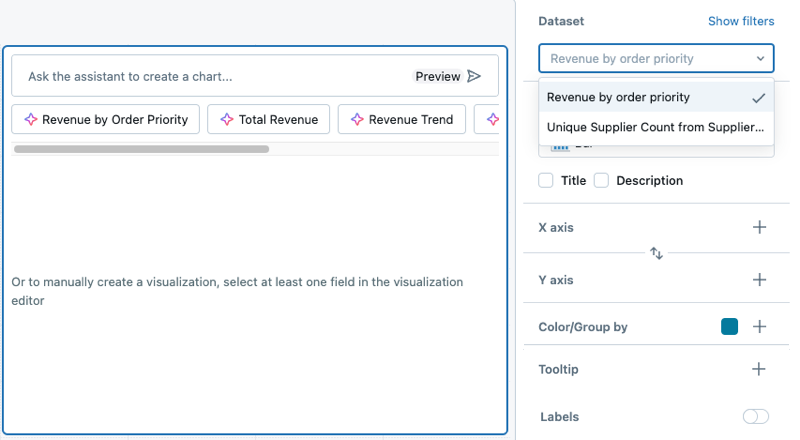

空白視覺效果小工具與視覺效果組態面板。

若要建立圖表，請使用下列步驟：

  1. 選取資料集： 使用 [資料集] 下拉式清單來選擇用於視覺化的資料集。
  2. 新增篩選（選擇性）： 按兩下 [顯示篩選，將靜態篩選或參數套用至視覺效果。 您可以篩選任何欄位。 如果您的數據集包含參數，也會顯示套用它的選項。
  3. 選擇視覺效果類型： 從 [視覺效果 ] 下拉功能表中選取視覺效果類型。 關於可用視覺化類型及其配置的詳細資訊，請參見 AI/BI 儀表板視覺化類型。
  4. 定義 x 軸和 y 軸欄位： 選取資料集之後，請選擇要在 x 軸和 Y 軸上顯示的欄位。 您可以將欄位拖曳到所需位置，以重新排序欄位。 對於圖表標籤，你可以使用顯示名稱欄位來重新命名軸標籤。

注意

如果您使用 Databricks Assistant 來生成圖表，則數據集和視覺化選項將根據您的要求自動調整。 如需建立 AI 輔助視覺效果的逐步指引，請參閱使用 Databricks Assistant 建立視覺效果。

套用圖表格式設定

圖表包含座標軸、色彩、標籤和工具提示的可自定義格式選項。 格式化選項會因圖表類型和數據集值而有所不同。

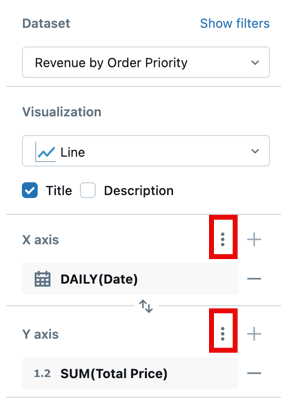

下列螢幕快照會醒目提示用來格式化 x 和 y 軸的 Kebab 功能表。

標示顯示用於格式化 x 和 y 軸的 Kebab 選單的螢幕截圖。

格式座標軸設定

若要格式化 X 軸或 Y 軸，請使用可視化編輯面板之個別 Kebab menu icon.Kebab menu icon.X 軸或 Y 軸區段中的 。

設定下列設定：

  • 顯示座標軸標題：已預設啟用。 輸入自定義標題或清除複選框以隱藏座標軸標題。
  • 顯示座標軸值：預設為 [啟用]。 清除複選框以隱藏座標軸值。

視所表示的數據類型而定，會出現其他控制件。

針對連續型資料：

  • 自定義最小值和最大值： 輸入值以設定所顯示數據的限制。
  • 反向軸： 選取 [反向軸]，以遞減順序顯示座標軸值。
  • Scale 功能： 選擇 線性 或 對數（對稱）。
  • 按一下 格式 以檢視其他格式選項。 自動 會自動格式化圖表，預設已選取。 按一下 自訂 來查看其他格式化選項。 請參閱 格式化數值。

類別型資料：

  • 標籤角度： 選擇要套用標籤的角度。 自動是預設選項。
  • 排序：選擇如何在軸上排列類別值：
    • 按字母順序：依字母順序排序分類名稱
    • 依欄位排序：依測度欄位值排序，順序由高或由高到低排序。 選擇排序方向後，選擇使用哪個欄位：
      • Y 軸：依照 Y 軸顯示的度量場排序
      • 欄位：依資料集中其他指標欄位排序，即使圖表上沒有顯示。 從下拉選單選擇欄位，並選擇彙總（SUM、MIN、MAX 或 COUNT）。 這對於依照指標排序類別很有用，能提供上下文且不會讓視覺化變得雜亂。
    • 自訂：將數值按特定順序排列。 將滑鼠移到數值上，使用抓取手柄將其拖到指定位置。

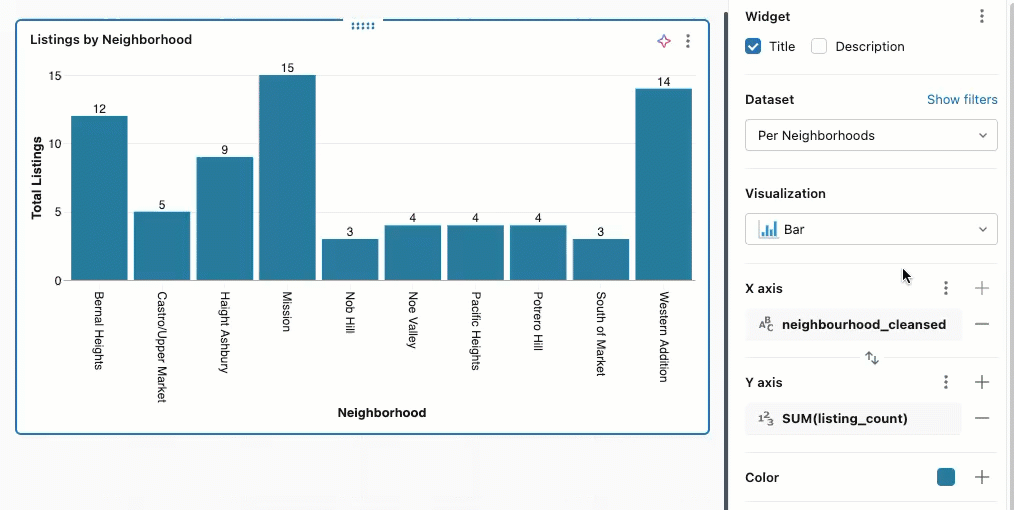

一張帶有標籤天使和排序選項的圖表，應用於 x 軸。

注意

如果有任何列出的選項無法使用，則無法套用至選取的圖表類型。

格式化數值

您可以對座標軸刻度標籤、資料標籤和工具提示中的數字進行格式化。 若要存取格式設定選項：

  1. 單擊圖表組態面板中 Kebab menu icon.Kebab menu icon.X 軸 或 Y 軸 旁的 Kebab 功能表。
  2. 按一下 [[格式]，然後從下列選項中選擇：
  • 類型： 無、貨幣（$）、百分比（%）
  • 縮寫： 無、緊湊、科學
  • 小數位數： 最多、精確、全部或自訂位數
  • 群組分隔符： 選擇性地包含逗號或其他分隔符。

注意

提供不同的貨幣格式。 選擇 貨幣後，從下拉選單中選擇您偏好的選項。

自定義圖表元素

您可以格式化圖表圖例、色彩、工具提示和值標籤。

圖表色彩

若要變更圖表色彩：

  1. 點擊圖表中的色彩以開啟色彩選擇器。
  2. 輸入精確色彩的 HEX 或 RGB 值。
  3. 按一下烤肉串選單圖示。 在顏色部分的烤肉串選單中調整所有顏色的不透明度。

傳說

按一下 Kebab 選單圖示。 在 顏色 區段的 Kebab 選單中顯示可變更圖表圖例可見度、標題或位置的選項。 有下列選項可供使用：

  • 顯示圖例： 使用複選框來顯示或隱藏圖例。
  • 顯示圖例標題： 使用複選框來顯示或隱藏圖例標題。 當標題可見時，您可以輸入來替換預設值，該預設值為欄位名稱。
  • 圖例位置： 使用下拉式清單來調整圖例在視覺效果小工具中的位置。 圖例可以放置在視覺化的頂部、底部、左側或右側。

工具提示

工具提示會顯示指標下數據的精確量值。 根據預設，它們會顯示 x 軸、y 軸和任何色彩/群組欄位的值。 若要將更多欄位新增至工具提示：

  1. 按兩下視覺效果編輯器 + 區段中的 [] 按鈕。
  2. 使用下拉式清單選取其他欄位，或使用文字框依名稱搜尋。

注意

如果視覺效果編輯器中沒有 工具提示 區段，該圖表類型不支援工具提示自定義。

數值標籤

使用 切換開關來開啟或關閉數據標籤。 啟用後，你可以選擇標籤的顯示方式：

  • 自動：以標籤顯示 y 軸數值。
  • 欄位：選擇特定欄位作為標籤顯示。 你可以套用轉換（例如 SUM 或 AVG），並為所選欄位選擇格式選項。

空值不會以標籤形式顯示在圖表上。 你可以使用條件邏輯來選擇性地顯示標籤。

以下查詢建立一個資料集，標籤僅出現在特定資料點：

SELECT
  *,
  CASE
    WHEN pickup_zip = 10009 THEN fare_amount
    ELSE NULL
  END AS custom_label
FROM
  main.samples.taxi_trips

當你將 custom_label 作為值標籤欄位時，只有包含 pickup_zip = 10009 的資料點會顯示標籤，以顯示 fare_amount。 所有其他無值資料點則在圖表中顯示，且未標註。

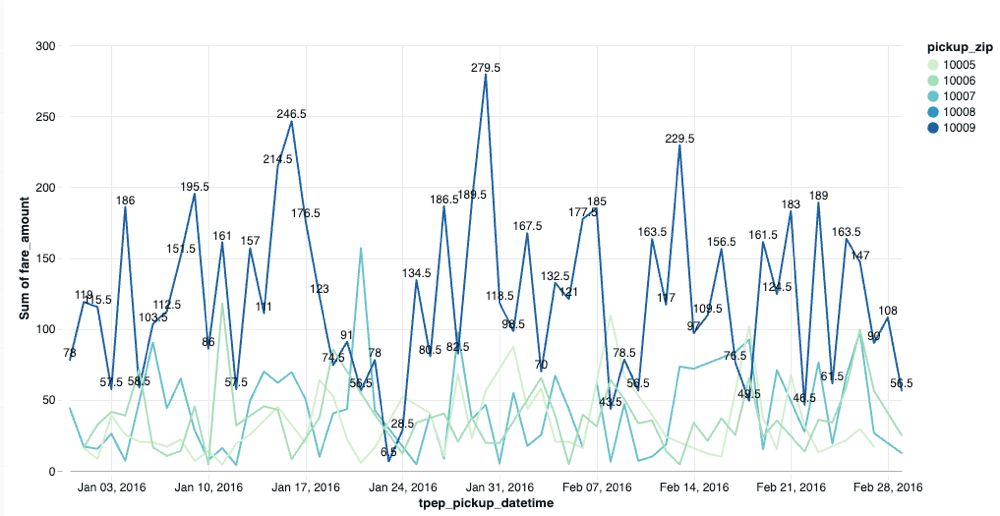

一個僅顯示一行值標籤的視覺化圖。

尺寸設定

大小 設定 可控制折線圖、散佈圖、泡泡圖和點圖的視覺維度。 其使用方式取決於圖表類型：

折線圖：

  • 如果在 「大小」 區域中未指定數列，則滑桿會統一變更所有線條粗細。
  • 如果在 「尺寸」 區域中指定了系列，您可以為每個系列設定不同的厚度值。

散佈圖和氣泡圖：

  • 將欄位新增至 「大小」 設定，以根據度量改變點標記大小。
  • 當大小以資料欄位為基礎時，圖表會變成泡泡圖，其中每個點的大小都會反映度量值。

點圖： 使用 「大小」 設定可根據定量欄位來改變地圖標記大小，以顯示不同地理位置的大小。

格線

圖表支援開啟和關閉網格線以提高可讀性。 格線預設會顯示在支援的圖表類型上，並提供與軸值對齊的視覺參考線，協助檢視者解譯資料點。

若要切換格線：

  1. 在視覺化組態面板中，找出格線選項。
  2. 使用切換來顯示或隱藏圖表的格線。

網格線會根據您的自訂背景顏色和軸格式設定自動調整。

Annotations

註解是水平或垂直的參考線，你可以加到圖表上，用來追蹤門檻、目標或基準。 例如，你可以在 100 處加上一條橫線，顯示銷售目標或標記績效基線。

以下圖表類型支援註解：

  • 酒吧
  • 線
  • Area
  • 散射
  • 熱度圖
  • 盒子
  • 組合圖
  • 直方圖
  • 瀑布

補充說明：

  1. 在視覺化設定面板中，找到 註解 區塊。
  2. 點擊按鈕 + 新增註解。
  3. 選擇線路方向：
    • 水平：在指定的 y 軸值下畫一條平行於 x 軸的線
    • 垂直：在指定的 x 軸值下畫一條平行於 y 軸的線
  4. 輸入圖表上該線應該出現的位置。
  5. （可選）輸入標籤來描述註解。 標籤會出現在圖表上，位於該線旁邊。
  6. （可選）點擊色彩選擇器來自訂線條顏色。

你可以在一張圖表上加入多個註解，以追蹤不同的臨界點或參考點。

其他視覺效果類型

若要進一步了解如何使用表格視覺化，請參閱 表格和樞紐分析表視覺化。

若要深入瞭解如何使用地圖視覺效果，請參閱 地圖視覺效果。
