Databricks 筆記本和 SQL 編輯器中的視覺效果

Azure Databricks 具有功能強大的內建工具，可在使用筆記本或 SQL 編輯器時，直接從您的數據建立圖表和視覺效果。 此頁面說明如何在筆記本和 SQL 編輯器中建立、編輯和管理視覺效果。 若要檢視您可以建立的視覺化類型，請參閱 視覺化類型。

注意

欲了解 AI/BI 儀表板可用的視覺化類型，請參閱 AI/BI 儀表板視覺化類型。

產生要可視化的結果集

若要產生此頁面上所使用的結果集，請使用下列程式代碼：

SQL

在 SQL 編輯器中執行下列查詢。

USE CATALOG samples;
   SELECT
      hour(tpep_dropoff_datetime) as dropoff_hour,
      COUNT(*) AS num
   FROM samples.nyctaxi.trips
   WHERE pickup_zip in ['10001', '10002']
   GROUP BY 1;

Python

從筆記本中的 Python 數據格執行下列程式代碼。

from pyspark.sql.functions import hour, col

pickupzip = '10001'  # Example value for pickupzip
df = spark.table("samples.nyctaxi.trips")
result_df = df.filter(col("pickup_zip") == pickupzip) \
              .groupBy(hour(col("tpep_dropoff_datetime")).alias("dropoff_hour")) \
              .count() \
              .withColumnRenamed("count", "num")
display(result_df)

建立新的視覺效果

您可以在結果數據表出現所在的相同UI中建立視覺效果。 如果您正在筆記本中工作，您也可以產生數據簡介，提供對 DataFrame 和數據表的摘要統計數據與視覺化見解。 若要深入了解數據配置檔，請參閱 產生數據配置檔。

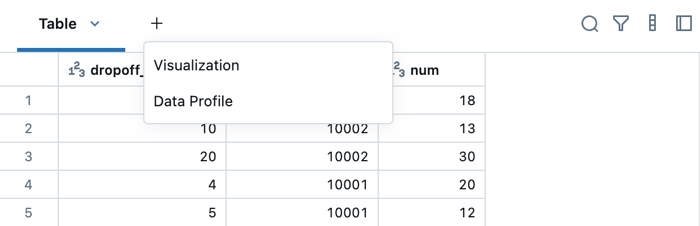

1. 若要建立視覺效果，請按兩下 + 結果上方，然後選取 [ 視覺效果 ] 以開啟視覺效果編輯器。

   SQL 編輯器



   Notebook



2. 在 [ 視覺效果類型 ] 下拉式清單中，選擇類型。 然後，選取要出現在視覺效果中的數據。

3. 進行設定選擇之後，按兩下 [ 儲存]。

拿掉、複製或編輯視覺效果

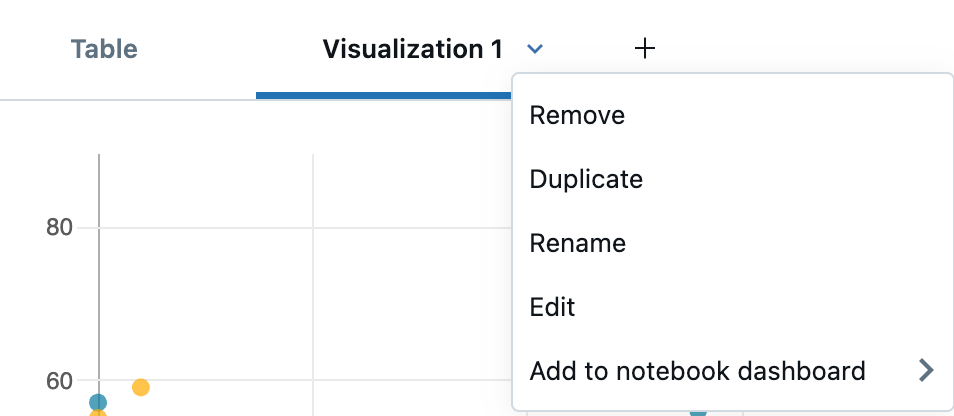

若要移除、複製或編輯視覺效果或數據配置檔，請按下索引標籤名稱右邊的向下指向箭號。 您也可以從選單製作儀錶板。

注意

如果單元格包含資料概要檔或執行 SQL 以外的語言，則相關聯的視覺化效果和資料概要檔只能被新增至筆記本的儀表板。 針對 SQL 資料格，您會在下拉式清單中看到額外的 新增至儀錶板 功能表項。 請參閱 將視覺效果新增至儀錶板。

SQL 編輯器

Notebook

您也可以點擊名稱，直接在原處編輯名稱來重新命名標籤頁。

編輯視覺效果

若要編輯視覺效果：

1. 按兩下 [視覺效果] 索引標籤中的向下指向箭號。然後按下 [編輯] 。
2. 使用 [視覺效果編輯器] 中的索引卷標來存取和編輯圖表的不同部分。

篩選視覺效果

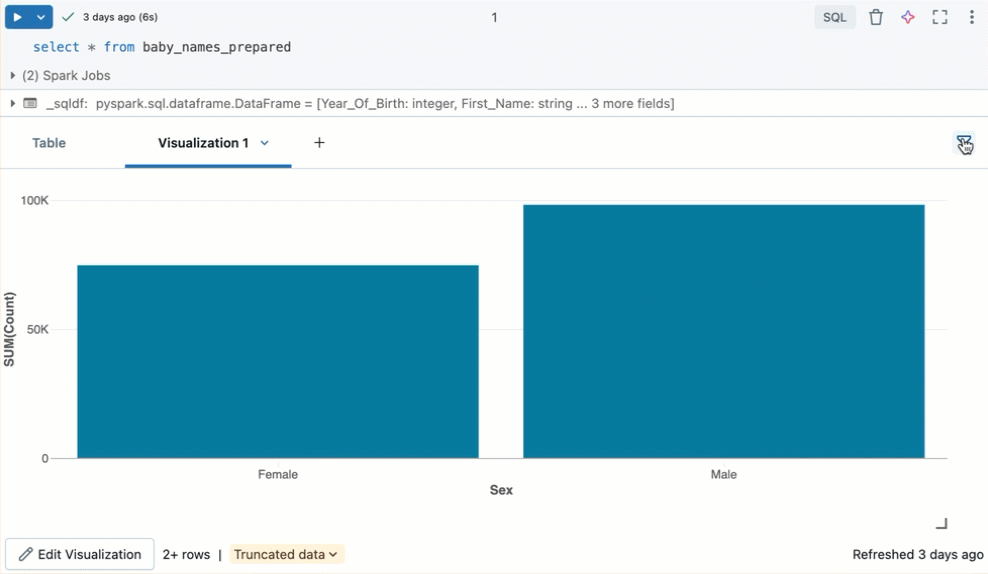

若要在視覺效果上套用篩選，請按下右上角的 [ ，然後輸入要套用的篩選條件。

在視覺化效果上套用的篩選條件也會套用至結果數據表。 在結果數據表上套用的篩選條件也會套用至視覺化。

複製視覺效果

若要複製視覺效果，請按兩下 [視覺效果] 索引標籤中的向下指向箭號。然後按下 [ 複製]。

在視覺效果中啟用匯總

對於條形圖、折線圖、區域圖、餅圖和熱度圖表，您可以直接在視覺效果中新增匯總，而不是修改查詢以新增匯總數據行。 此方法具有下列優點：

• 您不需要修改產生結果數據表的程式代碼。
• 修改匯總可讓您快速執行以案例為基礎的數據分析。
• 匯總會套用至整個數據集，而不只是資料表中顯示的前64,000個資料列。

匯總可在下列視覺效果中使用：

• 線
• 酒吧
• 面積
• 派
• 熱度圖
• 直方圖

匯總不支持組合視覺效果，例如在同一張圖表中顯示折線圖和橫條。

若要匯總視覺效果的 Y 軸數據行：

1. 建立新的圖表或編輯現有的圖表，以開啟視覺效果編輯器。 如果您看到訊息 This visualization uses an old configuration. New visualizations support aggregating data directly within the editor，您必須先重新建立視覺效果，才能使用匯總。

2. 在 Y 軸數據行旁邊，針對數值類型選取下列匯總類型：

   • 總與預設值 （ 預設值 ）
   • 平均
   • 計數
   • 相異計數
   • 麥克斯
   • 最小值
   • 中位數

   或者，從下列字串類型：

   • 計數
   • 相異計數

3. 按一下 [檔案] 。 視覺效果會顯示匯總的數據列數目。

在某些情況下，您可能不想在 Y 軸數據行上使用匯總。 若要關閉匯總，請按兩下 在 Y 欄旁取消核取 [使用匯總]。

編輯視覺效果色彩

您可以在建立視覺效果或編輯視覺效果時自定義視覺效果的色彩。

1. 建立或編輯視覺效果。
2. 按一下 [色彩]。
3. 若要修改色彩，請按兩下方塊，然後執行下列其中一項動作來選取新的色彩：
   • 在色彩選取器中按兩下它。
   • 輸入十六進位值。
4. 按兩下色彩選取器以外的任何位置以關閉它。
5. 按一下 [儲存] 在 [視覺效果編輯器] 中，以儲存變更。

暫時隱藏或顯示數列

若要隱藏視覺效果中的數列，請按下圖例中的數位。 若要再次顯示數列，請在圖例中再次按兩下。

若要只顯示單一數位，請按兩下圖例中的數列。 若要顯示其他數列，請按兩下每個數列。

系列選擇

若要選取圖表上要分析的特定數列，請使用下列命令：

• 按兩下單一圖例項目以選取該數列
• Cmd/Ctrl + 按下圖例項目以選取或取消選取多個數列

已排序的工具提示

在折線圖和未堆疊的條形圖上使用工具提示，依大小排序，以方便分析。

縮放

對於數據密集圖表，放大個別數據點有助於調查詳細數據，以及裁剪極端值。 若要放大圖表，請按兩下畫布上並拖曳。 若要清除縮放，請將滑鼠停留在畫布上，然後點擊視覺效果右上角的 [清除縮放] 按鈕。

將視覺效果下載為 PNG 檔案

若要將視覺效果載入為 PNG 檔案，請將滑鼠停留在畫布上，然後按兩下右上角的下載圖示。

png 檔案會下載到您的裝置。

將視覺效果新增至儀錶板

1. 按兩下索引標籤名稱右邊的向下指向箭號。
2. 選取 [新增至儀表板]。 可用的儀錶板檢視清單隨即出現，以及 [新增至新儀錶板] 功能表選項。
3. 選取儀錶板，或選取 [ 新增至新儀錶板]。 儀錶板隨即出現，包括新增的視覺效果。

舊版視覺效果

根據預設，最新版的圖表視覺效果會開啟。 此節設定描述的是，當您處理較舊圖表或已關閉最新版本時，可能遇到的舊版資料視覺化。

視覺效果工具

如果您在視覺化編輯器中的圖表右上方懸停，會出現 Plotly 工具列，您可以在此執行選取、縮放和平移等操作。

如果您沒有看到工具列，您的系統管理員 已停用工具列顯示。

自定義調色盤

注意

根據預設，如果舊版儀錶板使用自定義調色盤，則會忽略視覺效果色彩選擇。 若要覆寫此設定，請參閱 使用不同色彩的視覺效果。
