教學課程：使用 Azure 事件方格 和 Azure Functions 將事件中樞擷取的數據從 Azure 儲存體 遷移至 Azure Synapse Analytics

  • 發行項

在本教學課程中，您將使用 Azure 事件方格 和 Azure Functions，將事件中樞擷取的數據從 Azure Blob 儲存體 遷移至 Azure Synapse Analytics，特別是專用 SQL 集區。

Application overview

此圖表描述您在本教學課程中建置之解決方案的工作流程：

  1. 傳送至 Azure 事件中樞的數據會在 Azure Blob 記憶體中擷取。
  2. 當數據擷取完成時，就會產生事件並傳送至 Azure 事件方格。
  3. Azure 事件方格 將此事件數據轉送至 Azure 函式應用程式。
  4. 函式應用程式會使用事件數據中的 Blob URL，從記憶體擷取 Blob。
  5. 函式應用程式會將 Blob 資料遷移至 Azure Synapse Analytics。

在本文中，您會採取下列步驟：

  • 部署教學課程所需的基礎結構
  • 將程式代碼發佈至 Functions 應用程式
  • 建立事件方格訂閱
  • 將範例數據串流至事件中樞
  • 確認 Azure Synapse Analytics 中擷取的數據

必要條件

若要完成本教學課程，您必須具備：

  • 本文假設您已熟悉事件方格和事件中樞（特別是擷取功能）。 如果您不熟悉 Azure 事件方格，請參閱 Azure 事件方格 簡介。 若要瞭解 Azure 事件中樞 的擷取功能，請參閱在 Azure Blob 儲存體 或 Azure Data Lake 儲存體 中透過 Azure 事件中樞 擷取事件。
  • Azure 訂用帳戶。 如果您沒有 Azure 訂用帳戶，請在開始前建立免費帳戶。
  • 具有工作負載的Visual Studio ：.NET桌面開發、Azure 開發、ASP.NET 和Web開發、Node.js開發，以及 Python 開發。
  • 將 EventHubsCaptureEventGridDemo 範例項目 下載到您的電腦。
    • WindTurbineDataGenerator – 簡單的發行者，可將範例風力渦輪機數據傳送至已啟用擷取功能的事件中樞。
    • FunctionDWDumper – 當 Avro 檔案擷取至 Azure 儲存體 Blob 時，接收來自 Azure 事件方格 通知的 Azure 函式。 它會接收 Blob 的 URI 路徑、讀取其內容，並將此數據推送至 Azure Synapse Analytics（專用 SQL 集區）。

部署基礎結構

在此步驟中，您會使用 Resource Manager 範本部署必要的基礎結構。 當您部署範本時，會建立下列資源：

  • 已啟用擷取功能的事件中樞。
  • 儲存體 擷取檔案的帳戶。
  • 裝載函式應用程式的App Service 方案
  • 用於處理事件的函式應用程式
  • 裝載數據倉儲的 SQL Server
  • 用來儲存已遷移數據的 Azure Synapse Analytics （專用 SQL 集區）

使用 Azure CLI 部署基礎結構

  1. 登入 Azure 入口網站。

  2. 選取 頂端的 [Cloud Shell ] 按鈕。

    Screenshot of Azure portal showing the selection of Cloud Shell button.

  3. 您會看到 Cloud Shell 在瀏覽器底部開啟。

    1. 如果您是第一次使用 Cloud Shell：

      1. 如果您看到在 Bash 與 PowerShell 之間選取的選項，請選取 [Bash]。

      2. 選取 [建立記憶體]，以建立記憶體帳戶。 Azure Cloud Shell 需要 Azure 記憶體帳戶來儲存一些檔案。

        Screenshot showing the creation of storage for Cloud Shell.

      3. 等候 Cloud Shell 初始化。

        Screenshot showing the Cloud Shell initialized.

  4. 在 Cloud Shell 中，如果尚未選取 Bash，請選取 [Bash ]，如上圖所示。

  5. 執行下列 CLI 命令來建立 Azure 資源群組：

    1. 將下列命令複製並貼到 Cloud Shell 視窗中。 如有需要，請變更資源組名和位置。

      az group create -l eastus -n rgDataMigration

    2. 按 ENTER 鍵 。

      以下是範例：

      user@Azure:~$ az group create -l eastus -n rgDataMigration
{
  "id": "/subscriptions/00000000-0000-0000-0000-0000000000000/resourceGroups/rgDataMigration",
  "location": "eastus",
  "managedBy": null,
  "name": "rgDataMigration",
  "properties": {
    "provisioningState": "Succeeded"
  },
  "tags": null
}

  6. 執行下列 CLI 命令，以部署上一節中提及的所有資源（事件中樞、記憶體帳戶、函式應用程式、Azure Synapse Analytics）：

    1. 將命令複製並貼到 Cloud Shell 視窗中。 或者，您可以複製/貼到您選擇的編輯器、設定值，然後將命令複製到 Cloud Shell。 如果您看到因 Azure 資源名稱而發生錯誤，請刪除資源群組、修正名稱，然後再次重試命令。

      重要

      在執行 命令之前，請先指定下列實體的值：

      • 您稍早建立的資源群組名稱。
      • 事件中樞命名空間的名稱。
      • 事件中樞的名稱。 您可以將值保留為 （hubdatamigration）。
      • SQL Server 的名稱。
      • SQL 用戶和密碼的名稱。
      • 資料庫的名稱。
      • 儲存體帳戶的名稱。
      • 函式應用程式的名稱。
      az deployment group create \
    --resource-group rgDataMigration \
    --template-uri https://raw.githubusercontent.com/Azure/azure-docs-json-samples/master/event-grid/EventHubsDataMigration.json \
    --parameters eventHubNamespaceName=<event-hub-namespace> eventHubName=hubdatamigration sqlServerName=<sql-server-name> sqlServerUserName=<user-name> sqlServerPassword=<password> sqlServerDatabaseName=<database-name> storageName=<unique-storage-name> functionAppName=<app-name>

    2. 在 Cloud Shell 視窗中按 ENTER 鍵以執行命令。 此程式可能需要一些時間，因為您正在建立一堆資源。 在命令的結果中，請確定沒有任何失敗。

  7. 選取 Cloud Shell 視窗右上角的 [Cloud Shell] 按鈕，以關閉 Cloud Shell。

確認資源已建立

  1. 在 Azure 入口網站中，選取左側功能表中的 [資源群組]。

  2. 在搜尋方塊中輸入資源群組的名稱，以篩選資源群組清單。

  3. 在清單中選取您的資源群組。

    Screenshot showing the selection of your resource group.

  4. 確認您在資源群組中看到下列資源：

    Screenshot showing resources in the resource group.

在 Azure Synapse Analytics 中建立數據表

在本節中，您會在稍早建立的專用 SQL 集區中建立數據表。

  1. 在資源群組中的資源清單中，選取您的 專用 SQL 集區。

  2. 在 [專用 SQL 集區] 頁面上，於左側功能表中的 [一般工作] 區段中，選取 [查詢編輯器][預覽]。

    Screenshot showing the selection of Query Editor on a Dedicated SQL pool page in the Azure portal.

  3. 輸入 SQL Server 的使用者和密碼名稱，然後選取 [確定]。 如果您看到允許用戶端存取 SQL Server 的訊息，請選取 [允許列出 SQL Server> 上的 <IP <位址>] ，然後選取 [確定]。

  4. 在查詢視窗中，複製並執行下列 SQL 文稿：

    CREATE TABLE [dbo].[Fact_WindTurbineMetrics] (
    [DeviceId] nvarchar(50) COLLATE SQL_Latin1_General_CP1_CI_AS NULL,
    [MeasureTime] datetime NULL,
    [GeneratedPower] float NULL,
    [WindSpeed] float NULL,
    [TurbineSpeed] float NULL
)
WITH (CLUSTERED COLUMNSTORE INDEX, DISTRIBUTION = ROUND_ROBIN);

    Screenshot showing the query editor.

  5. 將此索引標籤或視窗保持開啟，以便確認數據已在教學課程結尾建立。

發佈 Azure Functions 應用程式

首先，從 Azure 入口網站 取得 Functions 應用程式的發行配置檔。 然後，使用發佈配置檔從 Visual Studio 發佈 Azure Functions 專案或應用程式。

取得發行設定檔

  1. 在 [ 資源群組 ] 頁面上，選取 資源清單中的 Azure Functions 應用程式 。

    Screenshot showing the selection of the function app in the list of resources for a resource group.

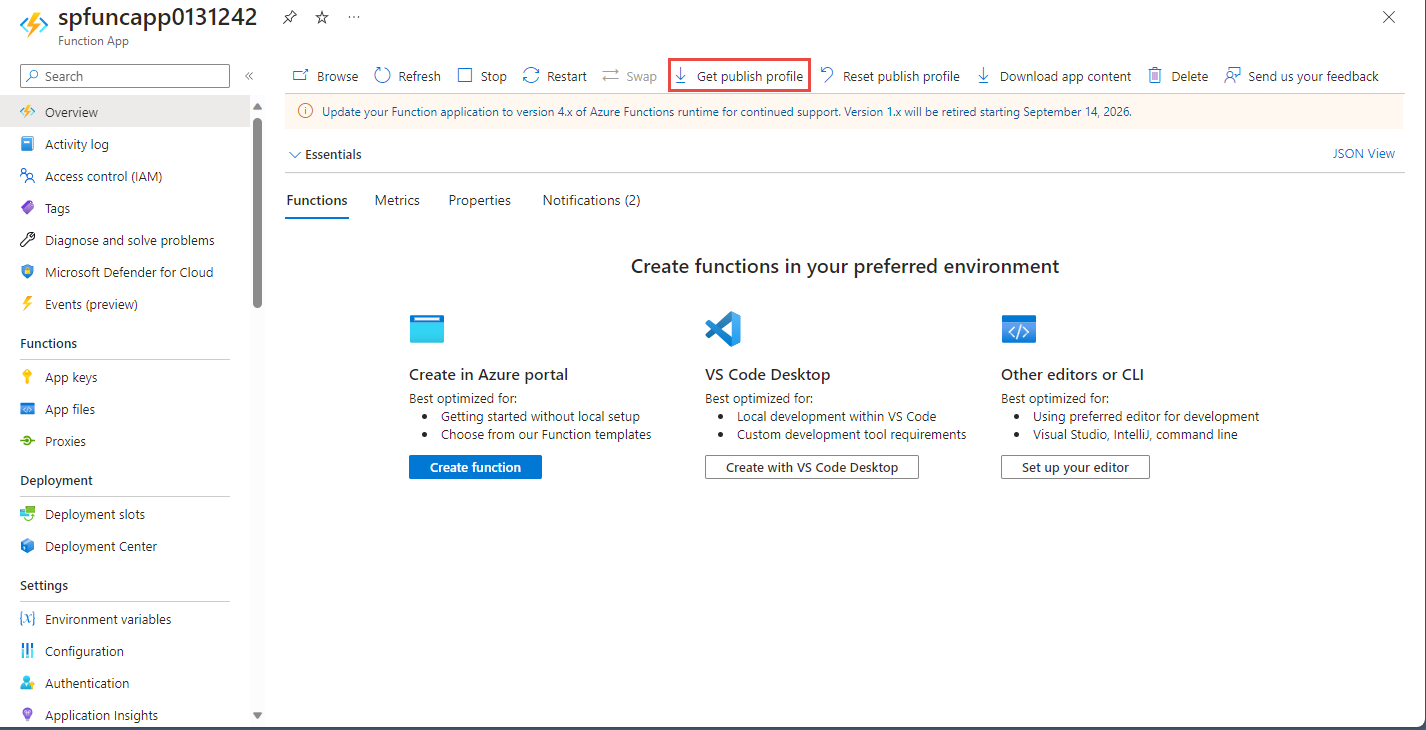

  2. 在應用程式的 [ 函式應用程式] 頁面上，選取 命令行上的 [取得發佈配置檔 ]。

    Screenshot showing the selection of the **Get Publish Profile** button on the command bar of the function app page.

  3. 下載檔案並將其儲存到 EventHubsCaptureEventGridDemo 資料夾的 FunctionEGDDumper 子資料夾中。

使用發佈配置檔發佈 Functions 應用程式

  1. 啟動 Visual Studio。

  2. 開啟您從 GitHub 下載的EventHubsCaptureEventGridDemo.sln解決方案，作為必要條件的一部分。 您可以在資料夾中找到它 /samples/e2e/EventHubsCaptureEventGridDemo 。

  3. 在 [方案總管] 中，以滑鼠右鍵按兩下 [FunctionEGDWDumper] 項目，然後選取 [發佈]。

  4. 在下列畫面中，選取 [開始] 或 [新增發行配置檔]。

  5. 在 [發佈] 對話框中，選取 [目標匯入配置檔]，然後選取 [下一步]。

    Screenshot showing the selection **Import Profile** on the **Publish** dialog box.

  6. 在 [匯入配置檔] 索引標籤上，選取您稍早在 FunctionEGDWDumper 資料夾中儲存的發佈配置檔，然後選取 [完成]。

  7. 當 Visual Studio 設定設定檔時，請選取 [ 發佈]。 確認發行成功。

  8. 在開啟 Azure 函式頁面的網頁瀏覽器中，選取中間窗格中的 [函式]。 確認 EventGridTriggerMigrateData 函式會顯示在清單中。 如果您沒有看到，請再次嘗試從 Visual Studio 發佈，然後在入口網站中重新整理頁面。

    Screenshot showing the confirmation of function creation.

發佈函式之後，您就可以訂閱事件。

訂閱事件

  1. 在網頁瀏覽器的新索引標籤或新視窗中，登入 Azure 入口網站。

  2. 在 Azure 入口網站中，選取左側功能表中的 [資源群組]。

  3. 在搜尋方塊中輸入資源群組的名稱，以篩選資源群組清單。

  4. 在清單中選取您的資源群組。

  5. 從資源清單中選取事件中樞命名空間。

  6. 在 [事件中 樞命名空間] 頁面上，選取 左側功能表上的 [事件 ]，然後在工具欄上選取 [+ 事件訂閱 ]。

    Screenshot of the Events page for an Event Hubs namespace with Add event subscription link selected.

  7. 在 [ 建立事件訂閱 ] 頁面上，遵循下列步驟：

    1. 輸入事件訂用帳戶的名稱。

    2. 輸入系統主題的名稱。 系統主題提供傳送事件的傳送者端點。 如需詳細資訊，請參閱 系統主題

    3. 針對 [ 端點類型]，選取 [Azure 函式]。

    4. 針對 [端點]，選取連結。

    5. 在 [ 選取 Azure 函式 ] 頁面上，如果未自動填入這些步驟，請遵循這些步驟。

      1. 選取具有 Azure 函式的 Azure 訂用帳戶。
      2. 選取函式的資源群組。
      3. 選取函式應用程式。
      4. 選取部署位置。
      5. 選取 EventGridTriggerMigrateData 函式。

    6. 在 [ 選取 Azure 函式 ] 頁面上，選取 [ 確認選取專案]。

    7. 然後，回到 [ 建立事件訂閱 ] 頁面上，選取 [ 建立]。

      Screenshot of the Create an event subscription page.

  8. 確認已建立事件訂用帳戶。 切換至事件中樞命名空間之 [事件] 頁面上的 [事件訂閱] 索引標籤。

    Screenshot showing the Event Subscriptions tab on the Events page.

執行應用程式以產生數據

您已完成設定事件中樞、奉獻 SQL 集區（先前稱為 SQL 數據倉儲）、Azure 函式應用程式和事件訂用帳戶。 在執行產生事件中樞資料的應用程式之前，您需要設定一些值。

  1. 在 Azure 入口網站 中，流覽至您的資源群組，就像您稍早所做的一樣。

  2. 選取事件中樞命名空間。

  3. 在 [事件中 樞命名空間] 頁面中，選取 左側功能表上的 [共用存取原則 ]。

  4. 在原則清單中選取 [RootManageSharedAccessKey ]。

    Screenshot showing the Shared access policies page for an Event Hubs namespace.

  5. 選取 [連線 ion string-primary key] 文本框旁的 [複製] 按鈕。

  6. 返回您的 Visual Studio 解決方案。

  7. 以滑鼠右鍵按兩下 WindTurbineDataGenerator 專案，然後選取 [ 設定為啟始專案]。

  8. 在WindTurbineDataGenerator專案中，開啟 [program.cs]。

  9. 將取代<EVENT HUBS NAMESPACE CONNECTION STRING>為您從入口網站複製的 連接字串。

  10. 如果您已針對 以外的 hubdatamigration事件中樞使用不同的名稱，請將 取代 <EVENT HUB NAME> 為事件中樞的名稱。

    private const string EventHubConnectionString = "Endpoint=sb://demomigrationnamespace.servicebus.windows.net/...";
private const string EventHubName = "hubdatamigration";

  11. 建置方案。 執行WindTurbineGenerator.exe應用程式。

  12. 幾分鐘后，在您開啟查詢視窗的其他瀏覽器索引標籤中，查詢數據倉儲中的數據表以取得已移轉的數據。

    select * from [dbo].[Fact_WindTurbineMetrics]

    Screenshot showing the query results.

監視解決方案

本節可協助您監視或疑難解答解決方案。

檢視記憶體帳戶中擷取的數據

  1. 流覽至資源群組，然後選取用來擷取事件數據的記憶體帳戶。

  2. 在 [儲存體 帳戶] 頁面上，選取左側功能表上的 儲存體 瀏覽器。

  3. 展開 [BLOB 容器]，然後選取 [windturbinecapture]。

  4. 在右窗格中開啟與事件中樞命名空間相同的資料夾。

  5. 開啟與事件中樞相同的資料夾（hubdatamigration）。

  6. 鑽研資料夾，您會看到AVRO檔案。 以下是範例：

    Screenshot showing the captured file in the storage.

確認事件方格觸發程式叫用函式

  1. 瀏覽至資源群組，然後選取函式應用程式。

  2. 選取 中間窗格中的 [函式 ] 索引標籤。

  3. 從清單中選取 EventGridTriggerMigrateData 函式。

  4. 在 [ 函式 ] 頁面上，選取 左側功能表上的 [監視 ]。

  5. 選取 [ 設定 ] 以設定 Application Insights 以擷取叫用記錄。

  6. 建立新的 Application Insights 資源或使用現有的資源。

  7. 流覽回 函式的 [監視] 頁面。

  8. 確認正在傳送事件的用戶端應用程式 （WindTurbineDataGenerator） 仍在執行中。 如果沒有，請執行應用程式。

  9. 等候幾分鐘（5 分鐘以上），然後選取 [ 重新 整理] 按鈕以查看函式調用。

    Screenshot showing the Function invocations.

  10. 選取調用以查看詳細數據。

    事件方格會將事件數據散發給訂閱者。 下列範例示範在 Blob 中擷取透過事件中樞串流數據時所產生的事件數據。 特別請注意 fileUrl ，物件中的 data 屬性會指向記憶體中的 Blob。 函式應用程式會使用此 URL 來擷取具有所擷取數據的 Blob 檔案。

    {
  "topic": "/subscriptions/<AZURE SUBSCRIPTION ID>/resourcegroups/rgDataMigration/providers/Microsoft.EventHub/namespaces/spehubns1207",
  "subject": "hubdatamigration",
  "eventType": "Microsoft.EventHub.CaptureFileCreated",
  "id": "4538f1a5-02d8-4b40-9f20-36301ac976ba",
  "data": {
    "fileUrl": "https://spehubstorage1207.blob.core.windows.net/windturbinecapture/spehubns1207/hubdatamigration/0/2020/12/07/21/49/12.avro",
    "fileType": "AzureBlockBlob",
    "partitionId": "0",
    "sizeInBytes": 473444,
    "eventCount": 2800,
    "firstSequenceNumber": 55500,
    "lastSequenceNumber": 58299,
    "firstEnqueueTime": "2020-12-07T21:49:12.556Z",
    "lastEnqueueTime": "2020-12-07T21:50:11.534Z"
  },
  "dataVersion": "1",
  "metadataVersion": "1",
  "eventTime": "2020-12-07T21:50:12.7065524Z"
}

確認數據儲存在專用 SQL 集區中

在開啟查詢視窗的瀏覽器索引標籤中，查詢專用SQL集區中的數據表以取得已移轉的數據。

Screenshot showing the final query results.
