驗證 ExpressRoute 連線

發行項
03/19/2024

本文將協助您確認 Azure ExpressRoute 連線及針對連線問題進行疑難排解。 ExpressRoute 可透過連線提供者通常提供的私人連線，延伸內部部署網路至 Microsoft 雲端。 ExpressRoute 連線傳統上會涉及三個不同的網路區域：

客戶網路
提供者網路
Microsoft 資料中心

注意

在 ExpressRoute 直接連線模型中，您可以直接連線至 Microsoft Enterprise Edge (MSEE) 路由器的連接埠。直接連線模型僅包含您的網路區域和 Microsoft 網路區域。

本文可協助您識別連線問題是否存在及其位置。您可以再向適當的小組尋求支援來解決問題。

重要

本文旨在協助您診斷並修正簡單的問題。其無法取代 Microsoft 支援服務。如果您無法使用本文中的指導來解決問題，請使用 Microsoft 支援服務開啟支援票證。

概觀

下圖顯示透過 ExpressRoute 從客戶網路連至 Microsoft 網路的邏輯連線。

在上圖中，數字指出重要的網路點：

客戶計算裝置 (例如，伺服器或電腦)。
客戶邊緣路由器 (CE)。
面對客戶邊緣路由器的提供者邊緣路由器/交換器 (PE)。
面對 Microsoft Enterprise Edge ExpressRoute 路由器 (MSEE) 的 PE。本文稱為 PE-MSEE。
MSEE。
虛擬網路閘道。
Azure 虛擬網路上的計算裝置。

此時，本文會透過其相關聯編號參考這些網路點。

根據 ExpressRoute 連線模型，網路點 3 和 4 可能是交換器 (第 2 層裝置) 或路由器 (第 3 層裝置)。 ExpressRoute 連線模型是雲端交換共置、點對點乙太網路連接，或任意對任意 (IPVPN)。

在直接連線模型中，沒有網路點 3 和 4。而是，CES (2) 會透過暗光纖直接連接到 MSEE。

如果使用雲端交換共置、點對點乙太網路或直接連線模型，則 CES (2) 會建立與 MSEE 對等互連的邊界閘道通訊協定 (BGP)。

如果使用任意對任意 (IPVPN) 連線模型，PE-MSEE (4) 會建立與 MSEE 的 BGP 對等互連 (5)。 PE-MSEE 會透過 IPVPN 服務提供者網路將從 Microsoft 收到的路由傳播回客戶網路。

注意

針對高可用性，Microsoft 會在 MSEE 與 PE-MSEE 配對之間建立完全備援的平行連線。此外鼓勵您在客戶網路和 PE/CE 配對之間有完全備援的網路路徑。如需有關高可用性的詳細資訊，請參閱使用 ExpressRoute 設計高可用性一文。

下列各節代表針對 ExpressRoute 線路進行疑難排解的邏輯步驟。

確認路線的佈建和狀態

佈建 ExpressRoute 線路會在 CE/PE-MSEE (2/4) 和 MSEE (5) 之間建立備援的第 2 層連線。如需有關如何建立、修改、佈建、確認 ExpressRoute 路線的詳細資訊，請參閱建立和修改 ExpressRoute 路線一文。

提示

唯一識別 ExpressRoute 線路的服務金鑰。如果需要 Microsoft 或 ExpressRoute 合作夥伴協助針對 ExpressRoute 問題進行疑難排解，請提供服務金鑰以快速識別線路。

透過 Azure 入口網站進行確認

在 Azure 入口網站中，開啟 ExpressRoute 線路的頁面。在頁面的區段中會列出 ExpressRoute 的基本資料，如以下螢幕擷取畫面所示：

在 ExpressRoute [基本資料] 中，[線路狀態] 指出 Microsoft 端線路的狀態。 [提供者狀態] 指出在服務提供者端是否已佈建/未佈建線路。

[線路狀態] 必須是 [已啟用]，且[提供者狀態] 必須是 [已佈建]，ExpressRoute 線路才能運作。

注意

設定 ExpressRoute 線路之後，如果 [線路狀態] 卡在 [未啟用] 狀態，請連絡 Microsoft 支援服務。如果 [提供者狀態] 卡在 [未佈建] 狀態，請連絡服務提供者。

透過 PowerShell 進行確認

若要列出資源群組中的所有 ExpressRoute 線路，使用下列命令：

Get-AzExpressRouteCircuit -ResourceGroupName "Test-ER-RG"

提示

如果您要尋找資源群組的名稱，則可以使用 Get-AzResourceGroup 命令，列出訂用帳戶中的所有資源群組以取得該名稱。

若要選取資源群組中的特定 ExpressRoute 線路，使用下列命令：

Get-AzExpressRouteCircuit -ResourceGroupName "Test-ER-RG" -Name "Test-ER-Ckt"

以下是範例回應：

Name                             : Test-ER-Ckt
ResourceGroupName                : Test-ER-RG
Location                         : westus2
Id                               : /subscriptions/***************************/resourceGroups/Test-ER-RG/providers/***********/expressRouteCircuits/Test-ER-Ckt
Etag                             : W/"################################"
ProvisioningState                : Succeeded
Sku                              : {
                                    "Name": "Standard_UnlimitedData",
                                    "Tier": "Standard",
                                    "Family": "UnlimitedData"
                                   }
CircuitProvisioningState         : Enabled
ServiceProviderProvisioningState : Provisioned
ServiceProviderNotes             :
ServiceProviderProperties        : {
                                    "ServiceProviderName": "****",
                                    "PeeringLocation": "******",
                                    "BandwidthInMbps": 100
                                   }
ServiceKey                       : **************************************
Peerings                         : []
Authorizations                   : []

若要確認 ExpressRoute 線路是否在運作，請特別注意下列欄位︰

CircuitProvisioningState         : Enabled
ServiceProviderProvisioningState : Provisioned

注意

設定 ExpressRoute 線路之後，如果 [線路狀態] 卡在 [未啟用] 狀態，請連絡 Microsoft 支援服務。如果 [提供者狀態] 卡在 [未佈建] 狀態，請連絡服務提供者。

驗證對等互連設定

在服務提供者已完成 ExpressRoute 線路的佈建之後，可以透過 CE/MSEE-PE (2/4) 與 MSEE (5) 之間的 ExpressRoute 線路建立多個以外部 BGP (eBGP) 為基礎的路由設定。每個 ExpressRoute 線路都可以有下列其中一或兩項對等互連設定：

Azure 私人對等互連：Azure 中私人虛擬網路的流量
Microsoft 對等互連：平台即服務 (PaaS) 和軟體即服務 (SaaS) 的公用端點流量

如需有關如何建立及修改路由組態的詳細資訊，請參閱建立和修改 ExpressRoute 路線的路由一文。

透過 Azure 入口網站進行確認

注意

在 IPVPN 連線模型中，服務提供者負責設定對等互連 (第 3 層服務)。在此模型中，在服務提供者設定對等互連之後，如果入口網站中的對等互連是空白的，請嘗試使用入口網站上的 [重新整理] 按鈕重新整理線路設定。這項操作將會從線路提取目前的路由設定。

在 Azure 入口網站中，您可以檢查該線路頁面上 ExpressRoute 線路的狀態。在頁面的區段中，會列出 ExpressRoute 對等互連，如以下螢幕擷取畫面所示：

在上述範例中，系統會佈建 Azure 私人對等互連，但不會佈建 Azure 公用和 Microsoft 對等互連。成功佈建的對等互連內容也會列出主要和次要點對點子網路。 /30 子網路是用於 MSEE 和 CE/PE-MSEE 的介面 IP 位址。針對佈建的對等互連，清單也會指出誰上次修改了設定。

注意

如果對等互連啟用失敗，請檢查指派的主要和次要子網路是否符合連結 CE/PE-MSEE 上的設定。此外，請檢查 MSEE 上是否使用正確的 VlanId、AzureASN 和 PeerASN 值，以及這些值是否對應至連結 CE/PE-MSEE 上使用的項目。

如果選擇 MD5 雜湊，則在 MSEE 與 CE/PE-MSEE 配對上，共用的金鑰應該相同。基於安全性理由，不會顯示先前設定的共用金鑰。

如果需要變更 MSEE 路由器上的任何設定，請參閱建立和修改 ExpressRoute 線路的路由。

注意

在指派給介面的 /30 子網路上，Microsoft 會針對 MSEE 介面選擇子網路的第二個可用 IP 位址。因此，請確定已在對等互連的 CE/PE-MSEE 上指派子網路的第一個可用 IP 位址。

透過 PowerShell 進行確認

若要取得 Azure 私人對等互連的設定詳細資料，使用下列命令︰

$ckt = Get-AzExpressRouteCircuit -ResourceGroupName "Test-ER-RG" -Name "Test-ER-Ckt"
Get-AzExpressRouteCircuitPeeringConfig -Name "AzurePrivatePeering" -ExpressRouteCircuit $ckt

以下是已成功設定私人對等互連的回應範例︰

Name                       : AzurePrivatePeering
Id                         : /subscriptions/***************************/resourceGroups/Test-ER-RG/providers/***********/expressRouteCircuits/Test-ER-Ckt/peerings/AzurePrivatePeering
Etag                       : W/"################################"
PeeringType                : AzurePrivatePeering
AzureASN                   : 12076
PeerASN                    : 123##
PrimaryPeerAddressPrefix   : 172.16.0.0/30
SecondaryPeerAddressPrefix : 172.16.0.4/30
PrimaryAzurePort           :
SecondaryAzurePort         :
SharedKey                  :
VlanId                     : 200
MicrosoftPeeringConfig     : null
ProvisioningState          : Succeeded

成功啟用的對等互連內容也會列出主要和次要位址前置詞。 /30 子網路是用於 MSEE 和 CE/PE-MSEE 的介面 IP 位址。

若要取得 Azure 公用對等互連的設定詳細資料，使用下列命令︰

$ckt = Get-AzExpressRouteCircuit -ResourceGroupName "Test-ER-RG" -Name "Test-ER-Ckt"
Get-AzExpressRouteCircuitPeeringConfig -Name "AzurePublicPeering" -ExpressRouteCircuit $ckt

若要取得 Microsoft 對等互連的設定詳細資料，使用下列命令︰

$ckt = Get-AzExpressRouteCircuit -ResourceGroupName "Test-ER-RG" -Name "Test-ER-Ckt"
Get-AzExpressRouteCircuitPeeringConfig -Name "MicrosoftPeering" -ExpressRouteCircuit $ckt

如果未設定對等互連，您會收到錯誤訊息。以下是未在線路內設定所述對等互連 (在此案例中是 Azure 公用互對等連) 時的回應範例：

Get-AzExpressRouteCircuitPeeringConfig : Sequence contains no matching element
At line:1 char:1
    + Get-AzExpressRouteCircuitPeeringConfig -Name "AzurePublicPeering ...
    + ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
        + CategoryInfo          : CloseError: (:) [Get-AzExpr...itPeeringConfig], InvalidOperationException
        + FullyQualifiedErrorId : Microsoft.Azure.Commands.Network.GetAzureExpressRouteCircuitPeeringConfigCommand

注意

如果選擇 MD5 雜湊，則在 MSEE 與 CE/PE-MSEE 配對上，共用的金鑰應該相同。基於安全性理由，不會顯示先前設定的共用金鑰。

如果需要變更 MSEE 路由器上的任何設定，請參閱建立和修改 ExpressRoute 線路的路由。

注意

驗證 ARP

位址解析通訊協定 (ARP) 表格能針對特定的對等互連提供 IP 位址與 MAC 位址對應。 ExpressRoute 線路對等互連的 APR 表格會為每個主要和次要介面提供下列資訊：

內部部署路由器介面的 IP 位址與 MAC 位址的對應
ExpressRoute 路由器介面的 IP 位址與 MAC 位址的對應 (選擇性)
對應存留期

ARP 資料表可協助您驗證第 2 層組態，並針對基本第 2 層連線問題進行疑難排解。

注意

視硬體平台而定，ARP 結果可能有所不同，而且只會顯示內部部署介面。

若要瞭解如何檢視 ExpressRoute 對等互連的 ARP 表格，以及如何使用資訊來針對第 2 層連線問題進行疑難排解，請參閱取得 Resource Manager 部署模型檔中的 ARP 表格。

確認 MSEE 上的 BGP 和路由

若要在私人路由內容的主要路徑上取得 MSEE 中的路由表，請使用下列命令：

Get-AzExpressRouteCircuitRouteTable -DevicePath Primary -ExpressRouteCircuitName ******* -PeeringType AzurePrivatePeering -ResourceGroupName ****

以下是範例回應：

Network : 10.1.0.0/16
NextHop : 10.17.17.141
LocPrf  :
Weight  : 0
Path    : 65515

Network : 10.1.0.0/16
NextHop : 10.17.17.140*
LocPrf  :
Weight  : 0
Path    : 65515

Network : 10.2.20.0/25
NextHop : 172.16.0.1
LocPrf  :
Weight  : 0
Path    : 123##

注意

如果 MSEE 與 CE/PE MSEE 之間的 eBGP 對等互連狀態為 [作用中] 或 [閒置]，請檢查指派的主要和次要對等互連子網路是否符合所連結 CE/PE MSEE 上的設定。此外，請檢查 MSEE 上是否使用正確的 VlanId、AzureASN 和 PeerASN 值，以及這些值是否對應至連結 CE/PE-MSEE 上使用的項目。如果選擇 MD5 雜湊，則在 MSEE 與 CE/PE-MSEE 配對上，共用的金鑰應該相同。如果需要變更 MSEE 路由器上的任何設定，請參閱建立和修改 ExpressRoute 線路的路由。

注意

如果無法透過對等互連連線到特定目的地，請檢查 MSEE 的路由表以找出對應的對等互連內容。如果路由表中有相符的前置詞 (可能是 NATed IP) ，請檢查路徑上是否有任何防火牆、網路安全性群組或存取控制清單 (ACL) 封鎖流量。

以下範例顯示對等互連不存在時命令的回應：

Get-AzExpressRouteCircuitRouteTable : The BGP Peering AzurePublicPeering with Service Key ********************* is not found.
StatusCode: 400

確認流量流程

若要取得對等互連內容的主要和次要路徑的合併流量統計資料 (包括輸入和輸出的位元組)，請使用下列命令︰

Get-AzExpressRouteCircuitStats -ResourceGroupName $RG -ExpressRouteCircuitName $CircuitName -PeeringType 'AzurePrivatePeering'

以下是命令輸出範例：

PrimaryBytesIn PrimaryBytesOut SecondaryBytesIn SecondaryBytesOut
-------------- --------------- ---------------- -----------------
     240780020       239863857        240565035         239628474

以下是不存在對等互連的命令範例輸出：

Get-AzExpressRouteCircuitRouteTable : The BGP Peering AzurePublicPeering with Service Key ********************* is not found.
StatusCode: 400

測試私人對等互連連線

在 MSEE 裝置上，藉由計算抵達和離開 ExpressRoute 線路的 Microsoft Edge 的封包，來測試您的私人對等互連連線。此診斷工具的運作方式是將 ACL 套用至 MSEE，以計算達到特定 ACL 規則的封包數目。使用此工具可讓您藉由回答下列問題來確認連線能力：

封包是否進入 Azure？
封包是否回到內部部署？

執行測試

若要存取此診斷工具，請從 Azure 入口網站中的 ExpressRoute 線路選取 [診斷並解決問題]。
選取 [連線能力與效能問題]。
在 [請詳細告訴我們您發生的問題] 挑選清單中，選取 [私人對等互連問題]。
向下捲動至 [測試私人對等互連連線] 區段，並將其展開。
從您的內部部署 IP 位址對 Azure IP 位址執行 PsPing 測試，並使其在連線測試期間持續執行。
填寫表單的欄位。請務必輸入您在步驟 5 中使用的相同內部部署和 Azure IP 位址。接著選取 [提交]，然後等待結果載入。

解譯結果

當您的結果準備就緒時，您會有兩組用於主要和次要 MSEE 裝置。請檢閱輸入和輸出的相符項數目，並使用下列案例來解譯結果：

您會在兩個 MSEE 上看到已傳送和接收的封包相符項目：這結果表示線路上 MSEE 輸入和輸出的流量狀況良好。如果遺失是發生在內部部署或 Azure 中，則會發生在 MSEE 下游。
如果從內部部署到 Azure (收到) 測試 PsPing 結果顯示相符項目，但傳送的結果顯示無相符項目：這結果表示流量會進入 Azure，但不會傳回內部部署。檢查傳回路徑路由問題。例如，您是否要將適當的前置詞公告至 Azure？使用者定義路由 (UDR) 是否覆寫前置詞？
如果從 Azure 到內部部署 (傳送) 測試 PsPing 結果顯示相符項目，但收到的結果顯示無相符項目：這結果表示流量會進入內部部署，但不會傳回 Azure。與提供者合作，找出為何流量不會透過 ExpressRoute 線路路由至 Azure。
其中一個 MSEE 顯示無相符項目，但另一個則顯示良好的相符項目：這結果表示一個 MSEE 未接收或傳遞任何流量。它可能處於離線 (例如：BGP/ARP 已關閉)。
- 您可以執行其他測試來確認狀況不良的路徑，方法是透過此路徑上的 BGP 會話公告唯一的 /32 內部部署路由。
- 使用作為內部部署目的地位址公告的唯一 /32 執行「測試您的私人對等互連連線」，並查看結果以確認路徑健康情況。

每個 MSEE 裝置的測試結果如以下範例所示：

src 10.0.0.0 dst 20.0.0.0 dstport 3389 (received): 120 matches
src 20.0.0.0 srcport 3389 dst 10.0.0.0 (sent): 120 matches

此測試結果具有下列屬性：

連接埠：3389
內部部署 IP 位址 CIDR：10.0.0.0
Azure IP 位址 CIDR：20.0.0.0

確認虛擬網路閘道的可用性

ExpressRoute 虛擬網路閘道可協助私人連結服務和私人 IP (已部署至 Azure 虛擬網路) 的管理和控制平面連線。 Microsoft 會管理虛擬網路閘道基礎結構，有時會進行維護。

在維護期間，虛擬網路閘道的效能可能會降低。若要針對虛擬網路的連線問題進行疑難排解，並查看最近的維護事件是否導致容量降低，請遵循下列步驟：

請從 Azure 入口網站中的 ExpressRoute 線路選取 [診斷並解決問題]。
選取 [效能問題] 選項。

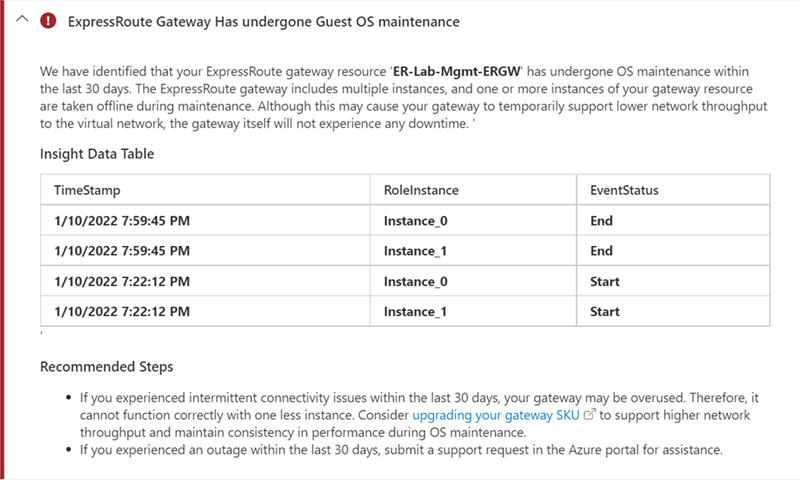

等候診斷執行並解譯結果。

如果在您遇到封包遺失或延遲的期間，在您的虛擬網路閘道上完成維護。閘道的容量降低可能會造成您對目標虛擬網路所遇到的連線問題。遵循建議步驟。若要支援更高的網路輸送量，並避免在未來的維護事件期間發生連線問題，請考慮升級虛擬網路閘道 SKU。
