使用「基本負載平衡器」部署 IPv6 雙叢集應用程式 - CLI

2025-05-20

本文說明如何使用 Azure CLI 部署具有基本 Load Balancer 的雙堆棧（IPv4 + IPv6）應用程式，其中包含具有雙堆棧子網的雙堆棧虛擬網路、具有雙重（IPv4 + IPv6）前端設定的基本 Load Balancer、具有雙重 IP 組態的 VM、雙重網路安全組規則的 VM、和雙重公用IP。

若要使用標準 Load Balancer 部署雙堆疊（IPV4 + IPv6）應用程式，請參閱使用 Azure CLI 使用標準 Load Balancer 部署 IPv6 雙堆疊應用程式。

如果您沒有 Azure 帳戶，請在開始之前建立免費帳戶。

先決條件

在 Azure Cloud Shell 中使用 Bash 環境。如需詳細資訊，請參閱開始使用 Azure Cloud Shell。
若要在本地執行 CLI 參考命令，請安裝 Azure CLI。如果您正在 Windows 或 macOS 上執行，請考慮在 Docker 容器中執行 Azure CLI。如需詳細資訊，請參閱〈如何在 Docker 容器中執行 Azure CLI〉。
- 如果您使用的是本機安裝，請使用 az login 命令，透過 Azure CLI 來登入。若要完成驗證程式，請遵循終端機中顯示的步驟。如需其他登入選項，請參閱使用 Azure CLI 向 Azure 進行驗證。
- 出現提示時，請在第一次使用時安裝 Azure CLI 延伸模組。如需擴充功能的詳細資訊，請參閱使用和管理 Azure CLI 的擴充功能。
- 執行 az version 以尋找已安裝的版本和相依程式庫。若要升級至最新版本，請執行 az upgrade。

本文需要 2.0.49 版或更新版本的 Azure CLI。如果使用 Azure Cloud Shell，則已安裝最新版本。

建立資源群組

您必須先使用 az group create 建立資源群組，才能建立雙堆棧虛擬網路。下列範例會在 eastus 位置建立名為 DsResourceGroup01 的資源群組：

az group create \
--name DsResourceGroup01 \
--location eastus

建立負載平衡器的 IPv4 和 IPv6 公用 IP 位址

若要存取因特網上的 IPv4 和 IPv6 端點，您需要負載平衡器的 IPv4 和 IPv6 公用 IP 位址。使用 az network public-ip create 建立公用 IP 位址。下列範例會在 DsResourceGroup01 資源群組中建立名為 dsPublicIP_v4 和 dsPublicIP_v6 的 IPv4 和 IPv6 公用 IP 位址：

# Create an IPV4 IP address
az network public-ip create \
--name dsPublicIP_v4  \
--resource-group DsResourceGroup01  \
--location eastus  \
--sku BASIC  \
--allocation-method dynamic  \
--version IPv4

# Create an IPV6 IP address
az network public-ip create \
--name dsPublicIP_v6  \
--resource-group DsResourceGroup01  \
--location eastus \
--sku BASIC  \
--allocation-method dynamic  \
--version IPv6

建立 VM 的公用 IP 位址

若要從遠端訪問因特網上的 VM，您需要 VM 的 IPv4 公用 IP 位址。使用 az network public-ip create 建立公用 IP 位址。

az network public-ip create \
--name dsVM0_remote_access  \
--resource-group DsResourceGroup01 \
--location eastus  \
--sku BASIC  \
--allocation-method dynamic  \
--version IPv4

az network public-ip create \
--name dsVM1_remote_access  \
--resource-group DsResourceGroup01  \
--location eastus  \
--sku BASIC  \
--allocation-method dynamic  \
--version IPv4

建立基本負載平衡器

在本節中，您會設定負載平衡器的雙重前端 IP (IPv4 和 IPv6) 和後端位址集區，然後建立基本負載平衡器。

建立負載平衡器

使用 az network lb create 建立名為 dsLB 的基本 Load Balancer，其中包含名為 dsLbFrontEnd_v4 的前端集區、名為 dsLbBackEndPool_v4 的後端集區，與您在上一個步驟中建立的 IPv4 公用 IP 位址 dsPublicIP_v4 相關聯。

az network lb create \
--name dsLB  \
--resource-group DsResourceGroup01 \
--sku Basic \
--location eastus \
--frontend-ip-name dsLbFrontEnd_v4  \
--public-ip-address dsPublicIP_v4  \
--backend-pool-name dsLbBackEndPool_v4

建立 IPv6 前端

使用 az network lb frontend-ip create 建立 IPV6 前端 IP。下列範例會建立名為 dsLbFrontEnd_v6 的前端IP組態，並附加 dsPublicIP_v6 位址：

az network lb frontend-ip create \
--lb-name dsLB  \
--name dsLbFrontEnd_v6  \
--resource-group DsResourceGroup01  \
--public-ip-address dsPublicIP_v6

設定IPv6後端位址池

使用 az network lb address-pool create 建立 IPv6 後端位址池。下列範例會建立名為 dsLbBackEndPool_v6 的後端位址池，以包含具有 IPv6 NIC 設定的 VM：

az network lb address-pool create \
--lb-name dsLB  \
--name dsLbBackEndPool_v6  \
--resource-group DsResourceGroup01

建立健康檢測

使用 az network lb probe create 建立健康探測器，以監控虛擬機器的健康狀況。

az network lb probe create -g DsResourceGroup01  --lb-name dsLB -n dsProbe --protocol tcp --port 3389

建立負載平衡器規則

負載平衡器規則會用來定義如何將流量分散至 VM。您要定義連入流量的前端 IP 設定和接收流量的後端 IP 集區，以及所需的來源和目的地連接埠。

使用 az network lb rule create 建立負載平衡器規則。下列範例會建立名為 dsLBrule_v4 和 dsLBrule_v6 的負載平衡器規則，並將 TCP 連接埠 80 上的流量均分至 IPv4 和 IPv6 前端 IP 設定：

az network lb rule create \
--lb-name dsLB  \
--name dsLBrule_v4  \
--resource-group DsResourceGroup01  \
--frontend-ip-name dsLbFrontEnd_v4  \
--protocol Tcp  \
--frontend-port 80  \
--backend-port 80  \
--probe-name dsProbe \
--backend-pool-name dsLbBackEndPool_v4


az network lb rule create \
--lb-name dsLB  \
--name dsLBrule_v6  \
--resource-group DsResourceGroup01 \
--frontend-ip-name dsLbFrontEnd_v6  \
--protocol Tcp  \
--frontend-port 80 \
--backend-port 80  \
--probe-name dsProbe \
--backend-pool-name dsLbBackEndPool_v6

建立網路資源

部署某些 VM 之前，您必須先建立支援的網路資源 - 可用性設定組、網路安全組、虛擬網路和虛擬 NIC。

建立可用性設定組

若要改善應用程式的可用性，請將 VM 放在可用性設定組中。

使用 az vm availability-set create 建立可用性設定組。下列範例會建立名為 dsAVset 的可用性設定組：

az vm availability-set create \
--name dsAVset  \
--resource-group DsResourceGroup01  \
--location eastus \
--platform-fault-domain-count 2  \
--platform-update-domain-count 2

建立網路安全性群組

針對將在 VNET 中治理輸入和輸出通訊的規則，建立網路安全性群組。

建立網路安全性群組

使用 az network nsg create 建立網路安全組

az network nsg create \
--name dsNSG1  \
--resource-group DsResourceGroup01  \
--location eastus

建立輸入和輸出連線的網路安全組規則

建立網路安全組規則，以允許透過埠 3389 進行 RDP 連線、透過埠 80 進行因特網連線，以及使用 az network nsg rule create 進行輸出連線。

# Create inbound rule for port 3389
az network nsg rule create \
--name allowRdpIn  \
--nsg-name dsNSG1  \
--resource-group DsResourceGroup01  \
--priority 100  \
--description "Allow Remote Desktop In"  \
--access Allow  \
--protocol "*"  \
--direction Inbound  \
--source-address-prefixes "*"  \
--source-port-ranges "*"  \
--destination-address-prefixes "*"  \
--destination-port-ranges 3389

# Create inbound rule for port 80
az network nsg rule create \
--name allowHTTPIn  \
--nsg-name dsNSG1  \
--resource-group DsResourceGroup01  \
--priority 200  \
--description "Allow HTTP In"  \
--access Allow  \
--protocol "*"  \
--direction Inbound  \
--source-address-prefixes "*"  \
--source-port-ranges 80  \
--destination-address-prefixes "*"  \
--destination-port-ranges 80

# Create outbound rule

az network nsg rule create \
--name allowAllOut  \
--nsg-name dsNSG1  \
--resource-group DsResourceGroup01  \
--priority 300  \
--description "Allow All Out"  \
--access Allow  \
--protocol "*"  \
--direction Outbound  \
--source-address-prefixes "*"  \
--source-port-ranges "*"  \
--destination-address-prefixes "*"  \
--destination-port-ranges "*"

建立虛擬網路

使用 az network vnet create 建立虛擬網路。下列範例會建立名為 dsVNET 的虛擬網路，其子網 dsSubNET_v4 和 dsSubNET_v6：

# Create the virtual network
az network vnet create \
--name dsVNET \
--resource-group DsResourceGroup01 \
--location eastus  \
--address-prefixes "10.0.0.0/16" "fd00:db8:deca::/48"

# Create a single dual stack subnet

az network vnet subnet create \
--name dsSubNET \
--resource-group DsResourceGroup01 \
--vnet-name dsVNET \
--address-prefixes "10.0.0.0/24" "fd00:db8:deca:deed::/64" \
--network-security-group dsNSG1

建立 NIC

使用 az network nic create 為每個 VM 建立虛擬 NIC。下列範例會為每個 VM 建立虛擬 NIC。每個 NIC 都有兩個 IP 組態（1 個 IPv4 組態、1 個 IPv6 組態）。您可以使用 az network nic ip-config create 建立 IPV6 組態。

# Create NICs
az network nic create \
--name dsNIC0  \
--resource-group DsResourceGroup01 \
--network-security-group dsNSG1  \
--vnet-name dsVNET  \
--subnet dsSubNet  \
--private-ip-address-version IPv4 \
--lb-address-pools dsLbBackEndPool_v4  \
--lb-name dsLB  \
--public-ip-address dsVM0_remote_access

az network nic create \
--name dsNIC1 \
--resource-group DsResourceGroup01 \
--network-security-group dsNSG1 \
--vnet-name dsVNET \
--subnet dsSubNet \
--private-ip-address-version IPv4 \
--lb-address-pools dsLbBackEndPool_v4 \
--lb-name dsLB \
--public-ip-address dsVM1_remote_access

# Create IPV6 configurations for each NIC

az network nic ip-config create \
--name dsIp6Config_NIC0  \
--nic-name dsNIC0  \
--resource-group DsResourceGroup01 \
--vnet-name dsVNET \
--subnet dsSubNet \
--private-ip-address-version IPv6 \
--lb-address-pools dsLbBackEndPool_v6 \
--lb-name dsLB

az network nic ip-config create \
--name dsIp6Config_NIC1 \
--nic-name dsNIC1 \
--resource-group DsResourceGroup01 \
--vnet-name dsVNET \
--subnet dsSubNet \
--private-ip-address-version IPv6 \
--lb-address-pools dsLbBackEndPool_v6 \
--lb-name dsLB

建立虛擬機器

使用 az vm create 建立 VM。下列範例會建立兩個 VM 及必要的虛擬網路元件 (如果尚未存在)。

建立虛擬機 dsVM0 ，如下所示：

 az vm create \
--name dsVM0 \
--resource-group DsResourceGroup01 \
--nics dsNIC0 \
--size Standard_A2 \
--availability-set dsAVset \
--image MicrosoftWindowsServer:WindowsServer:2019-Datacenter:latest

建立虛擬機 dsVM1 ，如下所示：

az vm create \
--name dsVM1 \
--resource-group DsResourceGroup01 \
--nics dsNIC1 \
--size Standard_A2 \
--availability-set dsAVset \
--image MicrosoftWindowsServer:WindowsServer:2019-Datacenter:latest

在 Azure 入口網站中檢視 IPv6 雙重堆疊虛擬網路

您可以依循下列步驟，在 Azure 入口網站中檢視 IPv6 雙重堆疊虛擬網路：

在入口網站的搜尋列中，輸入 dsVnet。

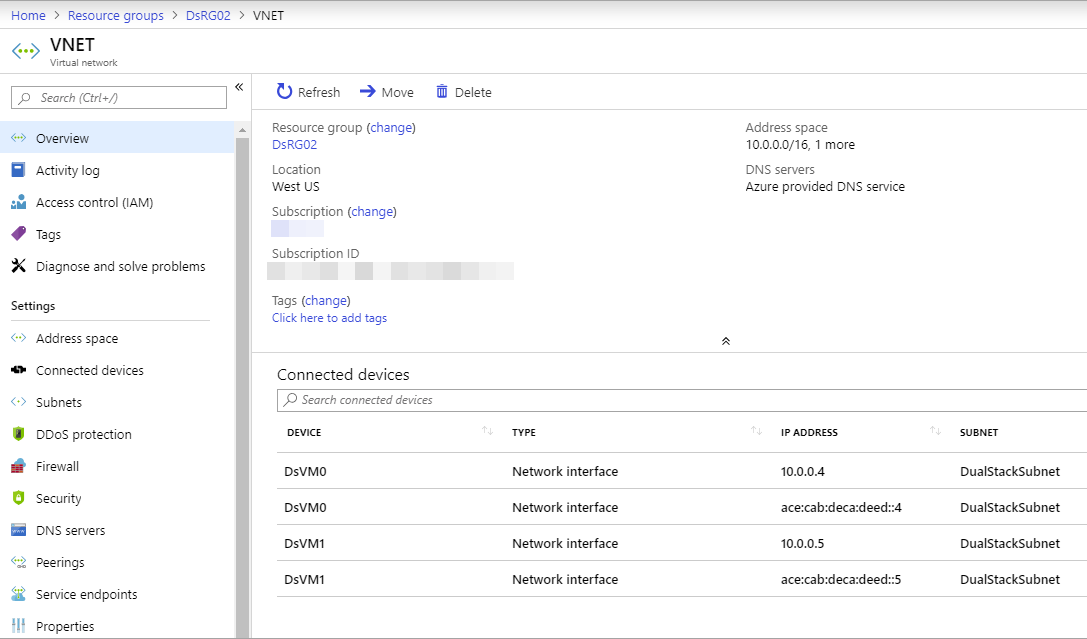

當搜尋結果中出現 myVirtualNetwork 時加以選取。這會啟動名為 dsVnet 的雙重堆疊虛擬網路的 [概觀] 頁面。雙重堆疊虛擬網路顯示兩個 NIC，而其 IPv4 和 IPv6 設定都位於名為 dsSubnet 的雙重堆疊子網路中。

Azure 中的 IPv6 雙重堆疊虛擬網路

清理資源

若不再需要，您可以使用 az group delete 命令來移除資源群組、VM 和所有相關資源。

 az group delete --name DsResourceGroup01

後續步驟

在本文中，您已建立具有雙重前端 IP 設定 (IPv4 和 IPv6) 的基本負載平衡器。您也建立了兩個包含 NIC 的虛擬機器，而 NIC 具有已新增至負載平衡器後端集區的雙重 IP 設定 (IPV4 + IPv6)。若要深入瞭解 Azure 虛擬網路中的 IPv6 支援，請參閱什麼是 Azure 虛擬網路的 IPv6？
