私人行動網路的主要元件

  • 發行項

本文介紹透過 Azure Private 5G Core 部署的私人行動網路的主要實體元件。 它也會詳細說明您將用來透過 Azure 管理私人行動網路的資源。

每個私人行動網路都包含一或多個 網站 。 網站是實體企業位置（例如 Contoso Corporation 的芝加哥工廠），將為使用者設備 （UE） 提供涵蓋範圍。 下圖顯示單一月臺的主要元件。

Diagram displaying the main components of a site in a private mobile network

  • 每個網站都包含裝載封包核心實例的 Azure Stack Edge 裝置 ，該實例 是使用 Azure Private 5G Core 部署的。 封包核心執行個體是 3GPP 標準所定義 5G 新一代核心 (5G NGC 或 5GC) 的雲端原生實作。

    當您將月臺新增至私人行動網路時，您會在 Azure Stack Edge 裝置上建立 Kubernetes 叢集 。 這可作為封包核心實例的平臺。

  • 每個封包核心執行個體都會連線到無線電存取網路 (RAN) 以便涵蓋 UE。 您將從協力廠商來源您的 RAN。

Azure 私人 5G 核心資源

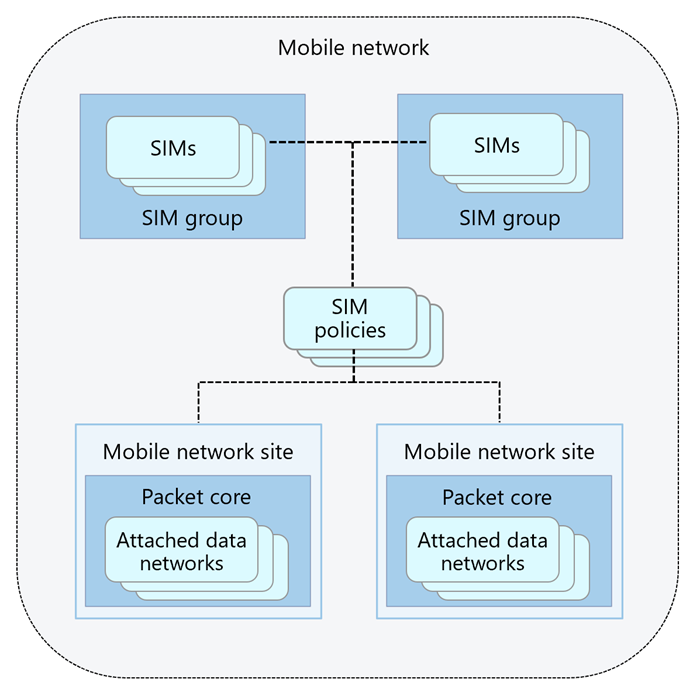

下圖顯示您將用來透過 Azure 管理私人行動網路的主要資源。

Diagram displaying the resources used to manage a private mobile network

  • 行動 網路 資源代表整個私人行動網路。

  • 每個 SIM 資源都代表實體 SIM 卡或 eSIM。 實體 SIM 和 eSIM 會由私人行動網路提供服務的 UE 使用。

  • SIM 群組 資源可作為 SIM 資源的容器，並可讓您將 SIM 排序為類別，以方便管理。 每個 SIM 卡都必須是 SIM 群組的成員，但不能是多個成員。 如果您只有少量的 SIM，您可能會想要將它們全部新增至相同的 SIM 群組。 或者，您可以建立多個 SIM 群組來排序您的 SIM。 例如，您可以依其用途來分類您的 SIM（例如相機或手機等特定 UE 類型所使用的 SIM），或依其現場位置分類。

  • SIM 原則 資源是 Azure Private 5G Core 可自訂原則控制的重要元件，可讓您提供彈性的流量處理。 您可以確切判斷封包核心實例如何將服務品質 （QoS） 特性套用至服務資料流程 （SDF），以符合您的部署需求。 您也可以使用原則控制來封鎖或限制特定流程。

    每個 SIM 原則都會定義一組原則和互通性設定。 您必須先將 SIM 原則指派給 SIM，使用該 SIM 的 UE 才能存取私人行動網路。

    SIM 原則也會參考一或多個 服務 。 每個服務都是一組您想要在 SDF 上提供給符合特定屬性的 UE 的 QoS 特性標記法，例如其目的地或所使用的通訊協定。 您也可以使用服務來根據這些屬性來限制或封鎖特定的 SSD。

    實體私人行動網路可以分割成多個虛擬網路 配量 ，提供可針對不同頻寬和延遲需求自訂的隔離端對端網路。 您可以選擇您希望特定 UE 使用的網路配量，方法是將它指派給其 SIM 卡原則。

    如需原則控制的詳細資訊，請參閱 原則控制 。

  • 行動 網路站 台和 封包核心 資源可讓您管理私人行動網路中的網站，以及在其中執行的封包核心實例。

  • 每個「連結的資料網路」資源分別可讓您管理其相關聯的封包核心執行個體如何連線至對應的資料網路。 您最多可以將十個數據網路連結至封包核心實例。

    由於每個資料網路都可以獨立設定，因此您可以布建不同的資料網路來服務不同的應用程式和 UE 群組。 例如，您可以在單一月臺中，針對個人對個人、電腦對電腦和邊緣應用程式使用不同的資料網路。
