快速入門：使用 Azure 入口網站建立 Azure 路由伺服器

本快速入門說明如何使用 Azure 入口網站建立 Azure 路由伺服器，並設定 BGP 對等互連與網路虛擬設備 （NVA）。 Azure 路由伺服器可讓您在虛擬網路與網路虛擬設備之間啟用動態路由，並透過 BGP 通訊協定自動交換路由。

完成本快速入門後，您就擁有了正常運作的路由伺服器，可協助與 Azure 虛擬網路中的網路虛擬設備進行動態路由交換。

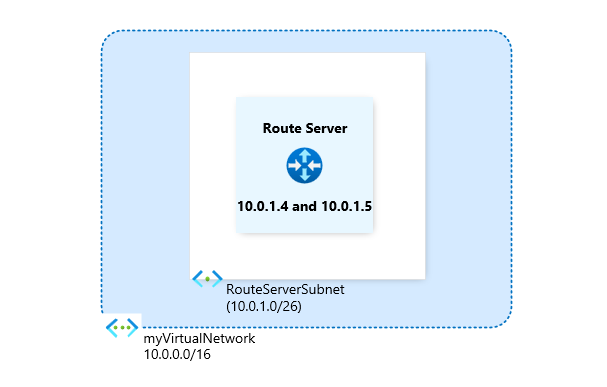

圖表顯示 Azure 路由伺服器部署環境，其中使用 Azure 入口網站 BGP 對等互連至網路虛擬設備。

如果您沒有 Azure 訂用帳戶，請在開始前建立免費帳戶。

重要事項

在 2021 年 11 月 1 日之前建立、沒有相關聯公用 IP 位址的路由伺服器，是使用公開預覽供應項目部署。 公開預覽供應項目並不包括正式發行 SLA 和支援。 若要部署使用正式發行供應項目的路由伺服器並取得正式發行 SLA 和支援資格，請刪除並重新建立您的路由伺服器。

先決條件

開始之前，請確定您符合下列需求：

建立路由伺服器

本節會逐步引導您使用 Azure 入口網站建立 Azure 路由伺服器，包括必要的虛擬網路基礎結構。

  1. 登入 Azure 入口網站。

  2. 在入口網站頂端的搜尋方塊中，輸入 路由伺服器，然後從搜尋結果中選取 路由伺服器 。

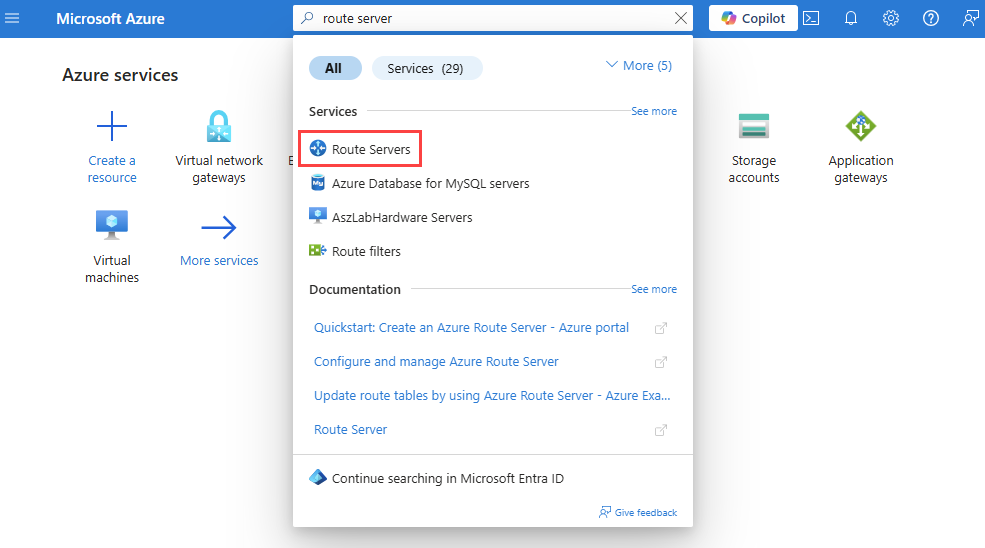

    螢幕擷取畫面顯示如何在 Azure 入口網站中搜尋路由伺服器。

  3. 在 [路由伺服器] 頁面上，選取 [+ 建立]。

  4. 在 [建立路由伺服器] 的 [基本] 索引標籤上，輸入或選取下列資訊：

    設定 值
    專案詳細資料
    訂用帳戶 選取您要用來部署路由伺服器的 Azure 訂用帳戶。
    資源群組 選取 [建立新的]。
    在 [名稱] 中，輸入 myResourceGroup。
    選取 [確定]。
    執行個體詳細資料
    名稱 輸入 myRouteServer。
    區域 選取 [美國東部 ] 或您想要在其中建立路由伺服器的任何區域。
    路由喜好設定 選取 [ExpressRoute]。 其他可用的選項：VPN 和 ASPath。
    路由伺服器容量 從下拉選單中選擇。 欲了解更多資訊，請參閱 路由伺服器容量。
    設定虛擬網路
    虛擬網路 選取 [建立新的]。
    在 [名稱] 中，輸入 myVirtualNetwork。
    在 [位址範圍] 中，輸入 10.0.0.0/16。
    在 [子網路名稱 ] 和 [位址範圍] 中，分別輸入 RouteServerSubnet 和 10.0.1.0/26 。
    選取 [確定]。
    子網路 建立虛擬網路和子網路之後，RouteServerSubnet 會自動填入。
    - 子網路必須命名為 RouteServerSubnet。
    - 子網路必須至少為 /26 或更大。
    公用 IP 位址
    公用 IP 位址 選取 [ 新建] ，或選取要指派給路由伺服器的現有標準公用 IP 資源。 需要公用 IP 位址，以確保連線至管理路由伺服器組態的後端服務。
    公用 IP 位址名稱 輸入 myVirtualNetwork-ip。 需要標準公用 IP 位址，以確保連線到管理路由伺服器的後端服務。

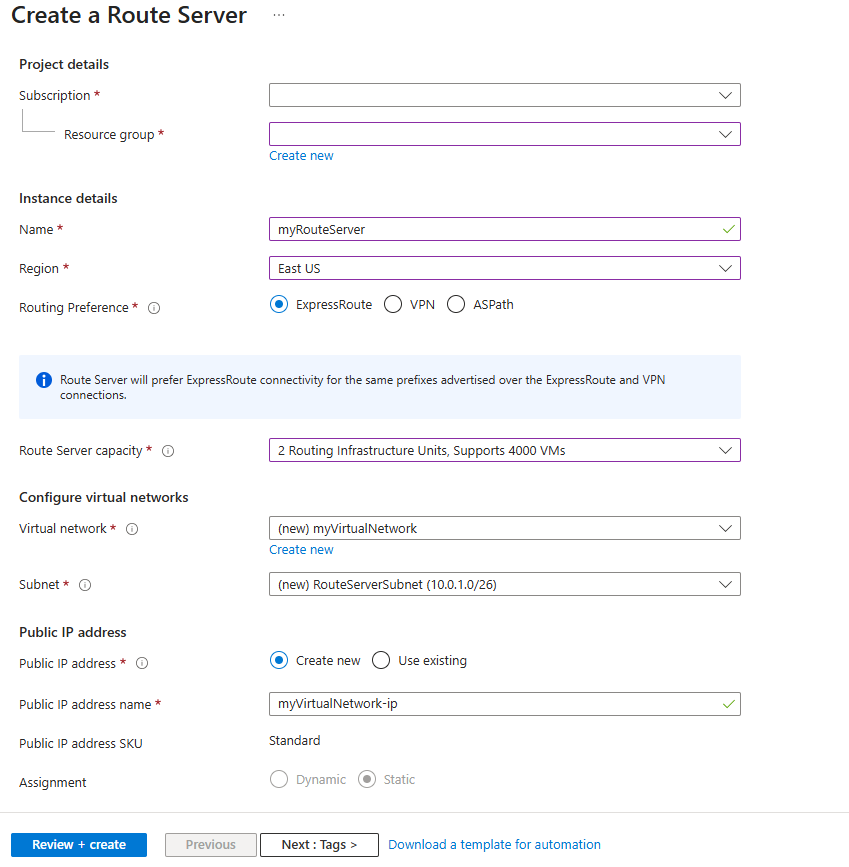

    螢幕擷取畫面顯示在 Azure 入口網站中建立路由伺服器的 [基本] 索引標籤。

  5. 選取 [檢閱 + 建立]，然後在通過驗證後選取 [建立]。

    附註

    部署路由伺服器可能需要最多 30 分鐘的時間。

設定與網路虛擬設備的 BGP 對等互連

建立路由伺服器之後，請設定與網路虛擬設備的 BGP 對等互連，以啟用動態路由交換。

  1. 部署完成後，選取 [ 移至資源 ] 以流覽至 myRouteServer。

  2. 在 [設定] 底下，選取 [同儕節點]。

  3. 選擇 + 新增 來新增 BGP 對等體。

  4. 在 [新增對等] 頁面上，輸入下列資訊：

    設定 值
    名稱 用於識別 BGP 對等體的名稱。 這不需要符合真實的 NVA 名稱。
    ASN NVA 的自發系統編號 (ASN)。 如需詳細資訊，請參閱我可以使用哪些自發系統編號 (ASN)？
    IPv4 位址 myRouteServer 將與之通訊以建立 BGP 的 NVA 的私人 IP 位址。

  5. 選擇 新增 以建立 BGP 對等連接。

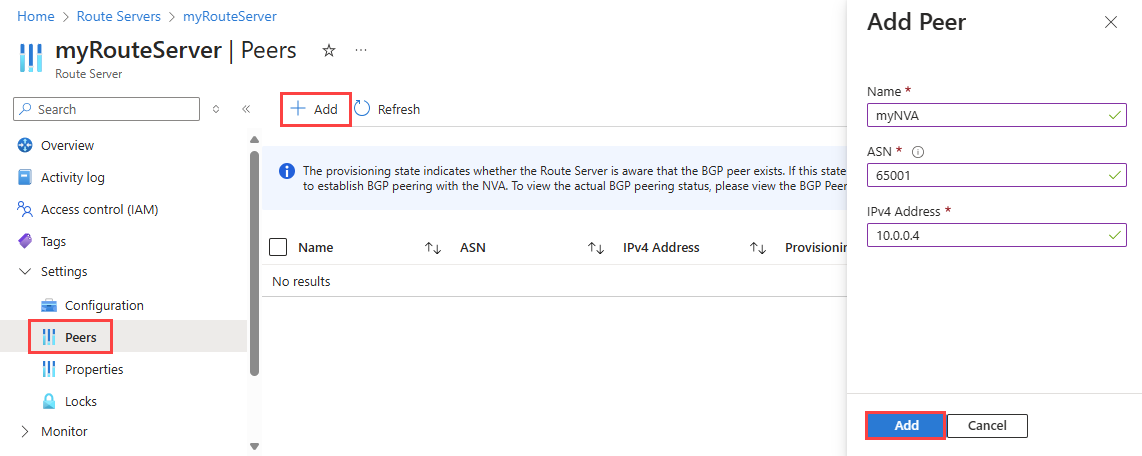

    螢幕擷取畫面顯示如何將網路虛擬應用裝置新增至路由伺服器做為 BGP 對等。

完成 NVA 上的組態

若要完成 BGP 對等互連設定，您必須設定 NVA，以使用其 IP 位址和 ASN 與路由伺服器建立 BGP 工作階段。 您可以在 [ 概觀 ] 頁面上找到路由伺服器的 IP 位址和 ASN：

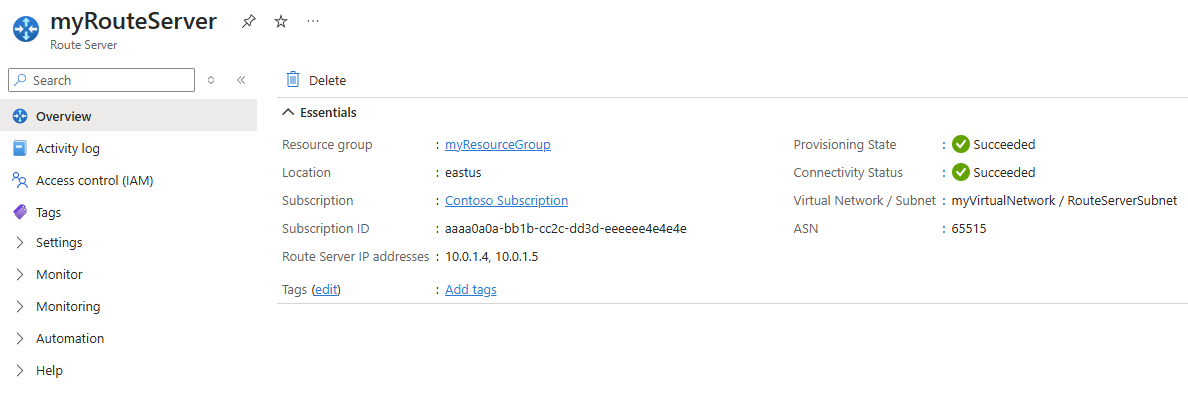

螢幕擷取畫面顯示路由伺服器的概觀頁面，其中包含 BGP 組態詳細資料。

使用這些值在 NVA 上設定 BGP：

  • ASN：virtualRouterAsn 值 （通常為 65515）
  • 對等 IP 位址：在概觀中顯示的 virtualRouterIps 參數值

重要事項

將每個 NVA 與這兩個路由伺服器執行個體 IP 對等互連，以確保虛擬網路路由會透過 NVA 連線通告，並達到高可用性。

清除資源

當您不再需要路由伺服器和相關聯的資源時，請刪除資源群組：

  1. 在入口網站頂端的搜尋方塊中，輸入 myResourceGroup。 從搜尋結果中選取 [myResourceGroup]。

  2. 選取 [刪除資源群組]。

  3. 在 [刪除資源群組] 中，輸入 myResourceGroup，然後選取 [刪除]。

  4. 選取 [刪除] 以確認刪除資源群組及其所有資源。

後續步驟

現在您已建立路由伺服器並建立 BGP 對等互連，請深入瞭解路由伺服器功能：

教學課程：在路由伺服器與網路虛擬設備之間設定 BGP 對等互連
