針對 Azure VMware 解決方案 VM 設定 Azure Site Recovery

發行項
03/06/2024

本教學課程說明如何針對 Azure VMware 解決方案虛擬機器 (VM) 啟用複寫功能，以便使用 Azure Site Recovery 服務進行 Azure 的災害復原。

這是一系列中的第三個教學課程，說明如何為 Azure VMware 解決方案 VM 設定 Azure 的災害復原。在上一個教學課程中，您準備了 Azure VMware 解決方案環境以便進行 Azure 的災害復原。

在本教學課程中，您會了解如何：

設定來源複寫設定，以及 Azure VMware 解決方案私人雲端中的 Azure Site Recovery 組態伺服器。
設定複寫目標設定。
建立複寫原則。
啟用適用於 VMware vSphere VM 的複寫。

注意

這些教學課程示範案例的最簡單部署路徑。在情況允許時會使用預設選項，且不會顯示所有可能的設定與路徑。

必要條件

開始之前，請先完成先前的教學課程。確認您已完成這些工作：

設定 Azure 以將災害復原至 Azure。
準備 Azure VMware 解決方案部署，以便災害復原至 Azure。

此外，請確保符合成功設定組態伺服器的所有必要條件。

考量

本教學課程將示範如何複寫單一 VM。如果您要部署多個 VM，則應該使用部署規劃工具。

在本教學課程中，Site Recovery 會自動下載 MySQL 並安裝到組態伺服器。如果您願意，您可以改為手動設定。

選取保護目標

在 [復原服務保存庫] 中，選取保存庫名稱。本教學課程使用 ContosoVMVault。
在 [使用者入門] 中，選取 Site Recovery。然後選取 [準備基礎結構]。
在 [保護目標]>[您的電腦位於何處] 中，選取 [內部部署]。
在 [您要將電腦複寫到何處] 中，選取 [複製到 Azure]。
在 [您的電腦虛擬化了嗎] 中，選取 [是，使用 VMware vSphere Hyperviso]。然後選取確定。

設定來源環境

在您的來源環境中，您需要單一、高可用性、內部部署的電腦來下列裝載 Site Recovery 元件：

組態伺服器：此伺服器會協調 Azure VMware 解決方案私人雲端與 Azure 之間的通訊。它也會管理資料複寫。
處理序伺服器：此伺服器作為複寫閘道。其執行下列工作：
- 接收複寫資料，以快取、壓縮和加密最佳化資料，然後將資料傳送至 Azure 中的快取儲存體帳戶。
- 將行動服務代理程式安裝在您想要複寫的 VM 上。
- 執行 Azure VMware 解決方案 VM 的自動探索。
主要目標伺服器：此伺服器會在從 Azure 容錯回復期間，處理複寫資料。

這些元件會全部一起安裝在單一 Azure VMware 解決方案機器 (也稱為「組態伺服器」) 上。根據預設，對於 Azure VMware 解決方案災害復原，您必須將組態伺服器設定為高可用性 VMware vSphere VM。若要這麼做，請下載備妥的開放式虛擬化應用程式 (OVA) 範本 (以開放式虛擬化格式 OVF 為基礎)。然後將範本匯入 VMware vCenter Server，以便建立 VM。

在入口網站中可取得最新版的組態伺服器。您也可以從 Microsoft 下載中心直接下載。

如果無法使用 OVA 範本來設定 VM，則可以手動設定組態伺服器。

使用 OVA 範本所提供的授權是有效期 180 天的評估授權。在 VM 上執行 Windows 必須使用必要的授權來啟動。

下載範本

在保存庫中，移至 [準備基礎結構]>[來源]。
在 [準備來源] 中，選取 [+設定伺服器]。
在 [新增伺服器] 中，檢查 [VMware 的組態伺服器] 是否出現在 [伺服器類型] 中。
下載設定伺服器的 OVA 範本。

在 VMware 中匯入範本

使用 VMware vSphere 用戶端登入 VMware vCenter 伺服器。

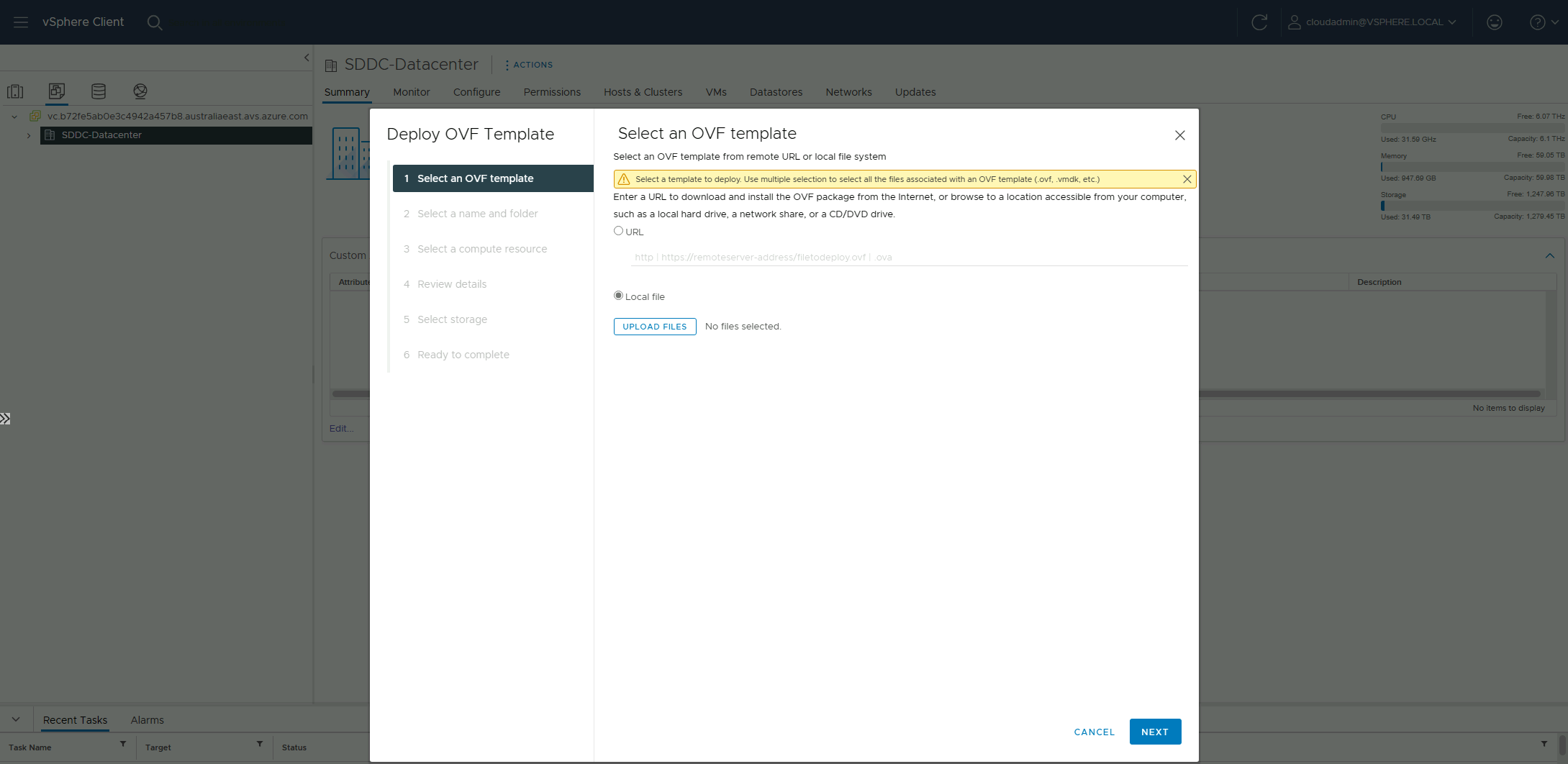

在 [檔案] 功能表上，選取 [部署 OVF 範本] 以啟動 [部署 OVF 範本] 精靈。
在 [選取 OVF 範本] 頁面上，輸入下載的 OVF 檔案位置。
在 [選取名稱和資料夾] 和 [選取計算資源] 頁面上，接受預設設定。
在 [檢閱詳細資料] 頁面上，選取 [下一步]。
在 [選取儲存體] 頁面上，於 [選取虛擬磁碟格式] 中選取 [Thick Provision Eager Zeroed]，以達到最佳效能。
在 [準備完成] 頁面上，若要使用預設設定來設定 VM，請選取 [在部署後開啟電源]>[完成]。

提示

根據預設，此範本包含單一網路介面卡。如果您需要新增介面卡，請清除 [在部署後開啟電源]，然後選取 [完成]。您可以在部署之後新增介面卡。

新增網路介面卡

如果您想要將網路介面卡新增至設定伺服器，請在保存庫中註冊伺服器前新增。您無法在註冊之後新增介面卡。

在 vSphere 用戶端詳細目錄中，以滑鼠右鍵按一下 VM 並選取 [編輯設定]。
在 [硬體] 中，選取 [新增]>[乙太網路介面卡]。然後選取下一步。
選取介面卡類型和網路。
若要在 VM 開啟時連接介面卡，請選取 [在電源開啟時連線]。
選取 [下一步]>[完成]。然後選取確定。

註冊組態伺服器

設定完組態伺服器後，您可在保存庫中註冊它：

從 VMware vSphere 用戶端主控台開啟 VM。
VM 會開機進入 Windows Server 2016 安裝體驗。接受授權合約，並輸入系統管理員密碼。
在安裝完成之後，以系統管理員身分登入 VM。

您第一次登入時，Azure Site Recovery 設定工具會在數秒內啟動。
輸入用來向 Azure Site Recovery 註冊設定伺服器的名稱。然後選取下一步。
此工具會檢查 VM 是否可連線到 Azure。建立連線之後，選取 [登入] 以登入您的 Azure 訂用帳戶。認證必須能夠存取您要在其中註冊組態伺服器的保存庫。請確定已將必要的角色指派給這名使用者。

此工具會執行一些設定工作，而後重新啟動。
再次登入機器。 組態伺服器管理精靈會在數秒內自動啟動。

進行設定與新增 VMware vCenter Server

完成組態伺服器的設定和註冊：

在組態伺服器管理精靈中，選取 [設定連線]。

從挑選清單中，請先選取網路介面卡，內建處理序伺服器將使用該 NIC 在來源機器上探索及推入安裝行動服務。然後選取設定伺服器用來與 Azure 建立連線的介面卡。完成時，請選取 [儲存]。

您在設定後便無法變更此設定。
在 [選取復原服務保存庫] 中，選取您的 Azure 訂用帳戶及相關的資源群組和保存庫。
在 [安裝第三方軟體] 中，接受授權合約。選取 [下載並安裝] 以安裝 MySQL Server。如果您在路徑中放置 MySQL，可以跳過此步驟。深入了解 MySQL 安裝。
在 [驗證設備設定] 中，請等待必要條件驗證後再繼續進行。
在設定 vCenter Server/vSphere ESXi 伺服器中：
1. 輸入包含您要複寫的 VM 的 VMware vCenter Server 的完整網域名稱 (FQDN) 或 IP 位址。
2. 輸入伺服器所接聽的連接埠。
3. 輸入要用於保存庫中 VMware vCenter Server 的自訂名稱。
輸入組態伺服器將用來連線至 VMware vCenter Server 的使用者認證。

請確定使用者名稱和密碼是否正確。並請確定使用者屬於所要保護虛擬機器的 Administrators 群組。 Azure Site Recovery 會使用這些認證來自動探索可用於複寫的 VMware vSphere VM。

選取 [新增]，然後選取 [繼續]。
在 [設定虛擬機器認證] 中，輸入將用於在 VM 上自動安裝行動服務的使用者名稱和密碼 (已啟用複寫時)。
- 針對 Windows，此帳戶必須具備您要複寫之電腦的本機系統管理員權限。
- 若為 Linux，請提供根帳戶的詳細資料。
選取 [完成組態]。
註冊完成之後，請開啟 Azure 入口網站，然後確認 [復原服務保存庫]>[管理]>[Site Recovery 基礎結構]>[設定伺服器] 上已列出設定伺服器和 VMware 伺服器。

註冊組態伺服器之後，Site Recovery 會使用指定的設定連線至 VMware vCenter Server 並探索 VM。

注意

可能需要 15 分鐘以上，帳戶名稱才會出現在入口網站。若要立即更新，請選取 [組態伺服器]，並選取伺服器名稱，然後選取 [重新整理伺服器]。

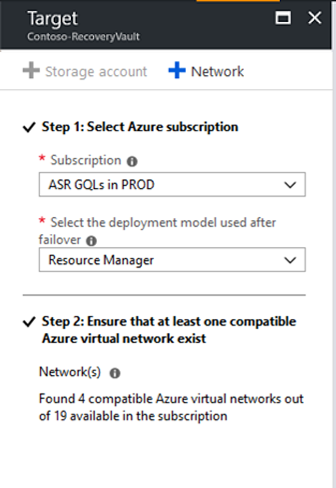

設定目標環境

選取並確認目標資源：

選取 [準備基礎結構]>[目標]。
選取您要使用的 Azure 訂用帳戶。本教學課程中的範例會使用 Azure Resource Manager 模型。

Azure Site Recovery 會檢查您具有一或多個虛擬網路。在本教學課程系列的第一個教學課程中設定 Azure 元件時，您應已擁有這些網路。

建立複寫原則

開啟 Azure 入口網站。搜尋並選取 [復原服務保存庫]。
選取復原服務保存庫 (本教學課程中的 ContosoVMVault)。

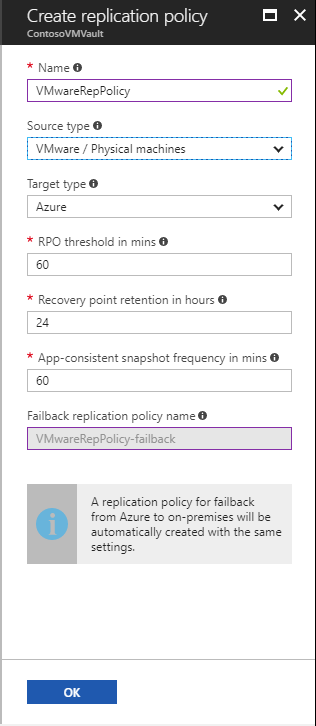

若要建立複寫原則，請選取 [Site Recovery 基礎結構]>[複寫原則]>[+複寫原則]。
在 [建立複寫原則] 窗格中，於 [名稱] 中輸入本教學課程中的原則名稱 (VMwareRepPolicy)。
在 [RPO 閾值 (以分鐘為單位)] 中，使用預設值 60 分鐘。這個值可定義復原點的建立頻率。連續複寫超過此限制時會產生警示。
在 [復原點保留 (小時)] 中，指定每個復原點的保留時間長度 (在本教學課程中為 24 小時)。複寫的 VM 可以還原至保留期內的任何時間點。
在 [應用程式一致快照頻率 (分鐘)] 中，指定建立應用程式一致快照集的頻率。本教學課程採用 60 分鐘的預設值。選取 [確定] 以建立原則。

此原則會自動與設定伺服器產生關聯。依預設會自動建立容錯回復的比對原則。例如，如果複寫原則是 rep-policy，則容錯回復原則為 rep-policy-failback。從 Azure 啟動容錯回復時才會使用此原則。

注意

在 VMware vSphere 對 Azure 案例中，系統會每 5 分鐘執行損毀一致的快照集。

啟用複寫

啟用 VM 複寫，如下所示︰

選取 [複寫應用程式]>[來源]。
在 [來源] 中，選取 [內部部署]，然後選取 [來源位置] 中的組態伺服器。
在 [機器類型] 中，選取 [虛擬機器]
在 [vCenter/vSphere Hypervisor] 中，選取可管理該主機的 vCenter Server。
選取處理序伺服器 (依預設安裝在組態伺服器 VM 上)。然後選取確定。

每個處理序伺服器的健康狀態都會根據建議限制和其他參數顯示。選擇狀況良好的處理序伺服器。您無法選擇狀態為嚴重的處理序伺服器。您可以對錯誤進行疑難排解及解決問題，或是設定相應放大的處理序伺服器。
在 [目標] 中，選取您想要在其中建立容錯移轉 VM 的訂用帳戶和資源群組。本教學課程使用 Resource Manager 部署模型。
選取 Azure VM 在容錯移轉後所要連線的 Azure 網路和子網路。
選取 [立即設定選取的機器]，將網路設定套用到您啟用複寫的所有 VM 上。選取 [稍後設定] 以選取每部機器的 Azure 網路。
在 [虛擬機器]>[選取虛擬機器] 中，選取您要複寫的每部機器。您只能選取可以啟用複寫的機器。然後選取確定。

如果您無法檢視或選取任何特定的虛擬機，請針對此問題進行疑難排解。
在 [屬性]> [設定屬性] 中，選取處理序伺服器將用來在電腦上自動安裝行動服務的帳戶。
在 [複寫設定]> [進行複寫設定] 中，確認已選取正確的複寫原則。
選取 [啟用複寫]。 Site Recovery 會在 VM 已啟用複寫時安裝行動服務。
在 [設定]>[作業]>[Site Recovery 作業] 中，追蹤 [啟用保護] 作業的進度。在完成保護作業開始執行且復原點產生完成之後，機器便已準備好而可進行容錯移轉。

可能需要 15 分鐘或更久的時間，變更才會生效並顯示在入口網站中。
若要監視您新增的 VM，請在 [組態伺服器]>[上次連絡時間] 中查看上次探索 VM 的時間。若要新增 VM 而不等候已排定的探索，請醒目提示設定伺服器 (但不要選取)，然後選取 [重新整理]。

後續步驟

啟用複寫之後，執行災害復原演練，以確定一切會如預期般運作。
