使用隔離裝置在 SUSE 中進行高可用性設定

  • 發行項

在本文中，我們將逐步說明如何使用隔離裝置，在 SUSE 作業系統上的 HANA 大型執行個體中設定高可用性 (HA)。

注意

本指南是在 Microsoft HANA 大型執行個體環境中成功測試設定後所得出。 HANA 大型執行個體的 Microsoft 服務管理小組不支援作業系統的相關問題。 如需作業系統層的疑難排解或釐清，請連絡 SUSE。

Microsoft 服務管理小組會設定並完全支援隔離裝置。 這有助於對隔離裝置問題進行疑難排解。

先決條件

若要使用 SUSE 叢集設定高可用性，您需要：

  • 佈建 HANA 大型執行個體。
  • 使用最新的修補檔安裝並註冊作業系統。
  • 將 HANA 大型執行個體伺服器連線到 SMT 伺服器，以取得修補檔和套件。
  • 設定網路時間通訊協定 (NTP 時間伺服器)。
  • 閱讀並了解有關 HA 設定的最新 SUSE 文件。

設定詳細資料

本指南使用下列設定：

  • 作業系統：適用於 SAP 的 SLES 12 SP1
  • HANA 大型執行個體：2xS192 (4 個插槽，2 TB)
  • HANA 版本：HANA 2.0 SP1
  • 伺服器名稱：sapprdhdb95 (node1) 和 sapprdhdb96 (node2)
  • 隔離裝置：iSCSI 型
  • 其中一個 HANA 大型執行個體節點上的 NTP

當您使用 HANA 系統複本設定 HANA 大型執行個體時，可以要求 Microsoft 服務管理小組設定隔離裝置。 在佈建時執行此動作。

如果您是已佈建 HANA 大型執行個體的現有客戶，您仍然可以取得隔離裝置的設定支援。 將下列資訊以服務要求表單 (SRF) 的形式提供給 Microsoft 服務管理小組。 您可以透過技術支援專案經理或 Microsoft 連絡人索取 HANA 大型執行個體取得 SRF 表單。

  • 伺服器名稱和伺服器 IP 位址 (例如 myhanaserver1 和 10.35.0.1)
  • 位置 (例如美國東部)
  • 客戶名稱 (例如 Microsoft)
  • HANA 系統識別碼 (SID) (例如 H11)

設定隔離裝置之後，Microsoft 服務管理小組會為您提供 SBD 名稱與 iSCSI 儲存裝置的 IP 位址。 您可以使用此資訊進行隔離設定。

請依照以下幾節中的步驟，使用隔離裝置設定 HA。

識別 SBD 裝置

注意

本節僅適用於現有客戶。 如果您是新客戶，Microsoft 服務管理小組將會提供 SBD 裝置名稱，因此請略過本節。

  1. 將 /etc/iscsi/initiatorname.isci 修改為：

    iqn.1996-04.de.suse:01:<Tenant><Location><SID><NodeNumber>

    Microsoft 服務管理小組會提供此字串。 修改這「兩個」節點上的檔案。 但是，各節點的號碼皆不同。

    此螢幕擷取畫面顯示一個 initiatorname 檔案，其中包含某節點的 InitiatorName 值。

  2. 設定 node.session.timeo.replacement_timeout=5 和 node.startup = automatic 來修改 /etc/iscsi/iscsid.conf。 修改這「兩個」節點上的檔案。

  3. 在這「兩個」節點上執行下列探索命令。

    iscsiadm -m discovery -t st -p <IP address provided by Service Management>:3260

    結果顯示四個工作階段。

    顯示主控台視窗的螢幕擷取畫面，其中包含探索命令的結果。

  4. 在這「兩個」節點上執行下列命令，以登入 iSCSI 裝置。

    iscsiadm -m node -l

    結果顯示四個工作階段。

    顯示主控台視窗的螢幕擷取畫面，其中包含節點命令的結果。

  5. 使用下列命令來執行「rescan-scsi-bus.sh」重新掃描指令碼。 此指令碼會顯示為您建立的新磁碟。 在這「兩個」節點上執行。

    rescan-scsi-bus.sh

    結果應顯示大於零的 LUN 數字 (例如：1、2 等等)。

    顯示主控台視窗的螢幕擷取畫面，其中包含指令碼的結果。

  6. 若要取得裝置名稱，請在「兩個」節點上執行下列命令。

      fdisk –l

    在結果中，選擇大小為 178 MiB 的裝置。

    顯示主控台視窗的螢幕擷取畫面，其中包含 f 磁碟命令的結果。

初始化 SBD 裝置

  1. 使用下列命令來將「兩個」節點上的 SBD 裝置初始化。

    sbd -d <SBD Device Name> create

    顯示主控台視窗的螢幕擷取畫面，其中包含 sbd 建立命令的結果。

  2. 在「兩個」節點上使用下列命令來檢查已寫入裝置的內容。

    sbd -d <SBD Device Name> dump

設定 SUSE HA 叢集

  1. 使用下列命令來檢查「兩個」節點上是否皆已安裝 ha_sles 和 SAPHanaSR-doc 模式。 如果尚未安裝，請安裝這兩個模式。

    zypper in -t pattern ha_sles
zypper in SAPHanaSR SAPHanaSR-doc

    顯示主控台視窗的螢幕擷取畫面，其中包含模式命令的結果。

    顯示主控台視窗的螢幕擷取畫面，其中包含 SAPHanaSR-doc 命令的結果。

  2. 使用 ha-cluster-init 命令或 yast2 精靈來設定叢集。 在此範例中，我們使用的是 yast2 精靈。 您只能在「主要節點」上執行此步驟。

    1. 移至 [yast2]>[高可用性]>[叢集]。

      顯示 YaST 控制中心的螢幕擷取畫面，其中已選取 [高可用性] 和 [叢集]。

    2. 在出現的有關 Hawk 封裝安裝的對話中，選取 [取消]，因為已安裝 halk2 套件。

      此螢幕擷取畫面顯示具有 [安裝] 和 [取消] 選項的對話方塊。

    3. 在出現關於繼續的對話中，選取 [繼續]。

      此螢幕擷取畫面顯示繼續而不安裝必要套件的關於訊息。

    4. 預期值為已部署的節點數目 (在此案例中為 2)。 選取 [下一步] 。

    5. 新增節點名稱，然後選取 [新增建議的檔案]。

      此螢幕擷取畫面顯示含有 [同步主機] 和 [同步檔案] 清單的 [叢集設定] 視窗。

    6. 選取 [開啟 csync2]。

    7. 選取 [產生預先共用金鑰]。

    8. 在出現的快顯訊息中，選取 [確定]。

      此螢幕擷取畫面顯示您的金鑰已產生的訊息。

    9. 系統會使用 IP 位址和 Csync2 中的預先共用金鑰來執行驗證。 金鑰檔案會以 csync2 -k /etc/csync2/key_hagroup 產生。

      檔案「key_hagroup」應在建立之後手動複製到叢集的所有成員。 務必將檔案從 node1 複製到 node2。 然後選取 [下一步]。

      顯示 [叢集設定] 對話方塊的螢幕擷取畫面，其中包含將金鑰複製給所有叢集成員所需的選項。

    10. 在預設選項中，[開機中] 為 [關閉]。 將其變更為 [開啟]，讓 Pacemaker 服務在開機時即啟動。 您可以根據自己的設定需求來選擇。

      顯示 [叢集服務] 視窗的螢幕擷取畫面，其中已開啟 [開機]。

    11. 選取 [下一步]後，叢集設定就完成了。

設定 Softdog 監視程式

  1. 在「兩個」節點上將下行加入至 /etc/init.d/boot.local。

    modprobe softdog

    此螢幕擷取畫面顯示已新增 softdog 行的開機檔案。

  2. 使用下列命令來更新「兩個」節點上的 /etc/sysconfig/sbd 檔案。

    SBD_DEVICE="<SBD Device Name>"

    此螢幕擷取畫面顯示已新增 SBD_DEVICE 值的 sbd 檔案。

  3. 執行下列命令以在「兩個」節點上載入核心模組。

    modprobe softdog

    此螢幕擷取畫面顯示含有命令 modprobe softdog 的主控台視窗部分。

  4. 使用下列命令，以確保 softdog 正在「兩個」節點上執行。

    lsmod | grep dog

    此螢幕擷取畫面顯示部分主控台視窗，其中包含執行 ls mod 命令的結果。

  5. 使用下列命令來啟動「兩個」節點上的 SBD 裝置。

    /usr/share/sbd/sbd.sh start

    此螢幕擷取畫面顯示含有啟動命令的主控台視窗部分。

  6. 使用下列命令在「兩個」節點上測試 SBD 精靈。

    sbd -d <SBD Device Name> list

    結果會顯示在兩個節點上設定之後的兩個項目。

    此螢幕擷取畫面顯示含有兩個項目的主控台視窗部分。

  7. 將以下測試訊息傳送至其中「一個」節點。

    sbd  -d <SBD Device Name> message <node2> <message>

  8. 在「第二個」節點 (node2) 上使用下列命令來檢查訊息狀態。

    sbd  -d <SBD Device Name> list

    此螢幕擷取畫面顯示部分主控台視窗，其中的一個成員顯示了另一個成員的測試值。

  9. 若要採用 SBD 設定，請更新「兩個」節點上的檔案 etc/sysconfig/sbd，如下所示。

    SBD_DEVICE=" <SBD Device Name>"
SBD_WATCHDOG="yes"
SBD_PACEMAKER="yes"
SBD_STARTMODE="clean"
SBD_OPTS=""

  10. 使用下列命令，在「主要節點」(node1) 上啟動 Pacemaker 服務。

    systemctl start pacemaker

    此螢幕擷取畫面顯示一個主控台視窗，其中顯示啟動 Pacemaker 之後的狀態。

    如果 Pacemaker 服務失敗，請參閱本文稍後的案例 5：Pacemaker 服務失敗 (部分機器翻譯) 一節。

將節點加入叢集

在「node2」上執行下列命令，讓 node2 加入叢集。

ha-cluster-join

如果您在加入叢集期間收到錯誤，請參閱本文稍後的案例 6：Node2 無法加入叢集 (部分機器翻譯) 一節。

驗證叢集

  1. 使用下列命令檢查，並可選擇在「兩個」節點上首次啟動叢集。

    systemctl status pacemaker
systemctl start pacemaker

    此螢幕擷取畫面顯示含有 Pacemaker 狀態的主控台視窗。

  2. 執行下列命令，以確保這「兩個」節點都已連線。 您可以在叢集的「任一節點」上執行它。

    crm_mon

    此螢幕擷取畫面顯示含有 crm_mon 命令結果的主控台視窗。

    您也可以登入 hawk 來檢查叢集狀態：https://\<node IP>:7630。 預設使用者為 hacluster，而密碼為 linux。 如有需要，您可以使用 passwd 命令來變更密碼。

設定叢集屬性及資源

本節說明設定叢集資源的步驟。 在此範例中，您會設定下列資源。 您可以參考 SUSE HA 指南，視需要設定其餘的項目。

  • 叢集啟動程序
  • 隔離裝置
  • 虛擬 IP 位址

只在「主要節點」上執行設定。

  1. 建立叢集啟動程序檔案，並藉由新增下列文字進行設定。

    sapprdhdb95:~ # vi crm-bs.txt
# enter the following to crm-bs.txt
property $id="cib-bootstrap-options" \
no-quorum-policy="ignore" \
stonith-enabled="true" \
stonith-action="reboot" \
stonith-timeout="150s"
rsc_defaults $id="rsc-options" \
resource-stickiness="1000" \
migration-threshold="5000"
op_defaults $id="op-options" \
timeout="600"

  2. 使用下列命令，將設定新增至叢集。

    crm configure load update crm-bs.txt

    此螢幕擷取畫面顯示執行 crm 命令的主控台視窗部分。

  3. 新增資源、建立檔案以及新增文字，以設定隔離裝置，如下所示。

    # vi crm-sbd.txt
# enter the following to crm-sbd.txt
primitive stonith-sbd stonith:external/sbd \
params pcmk_delay_max="15"

    使用下列命令，將設定新增至叢集。

    crm configure load update crm-sbd.txt

  4. 建立檔案並新增下列文字，以新增資源的虛擬 IP 位址。

    # vi crm-vip.txt
primitive rsc_ip_HA1_HDB10 ocf:heartbeat:IPaddr2 \
operations $id="rsc_ip_HA1_HDB10-operations" \
op monitor interval="10s" timeout="20s" \
params ip="10.35.0.197"

    使用下列命令，將設定新增至叢集。

    crm configure load update crm-vip.txt

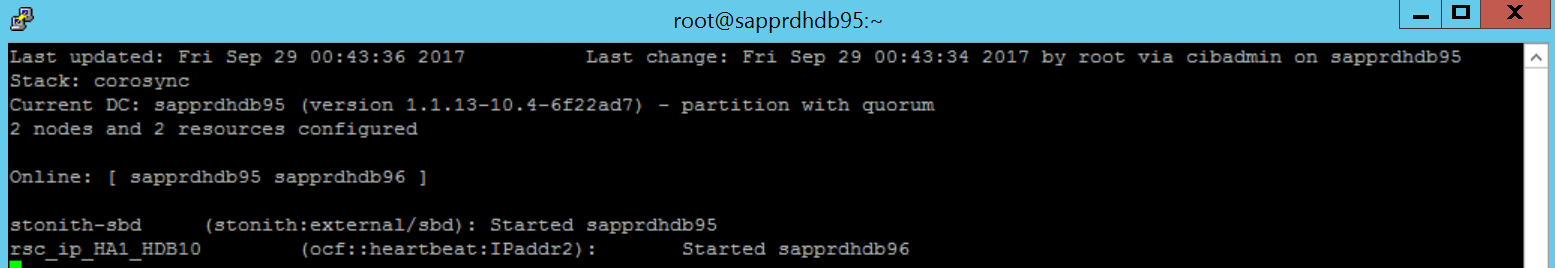

  5. 使用 crm_mon 命令來驗證資源。

    結果顯示兩個資源。

    此螢幕擷取畫面顯示含有兩項資源的主控台視窗。

    您也可以檢查位於 https://<節點 IP 位址>:7630/cib/live/state 的狀態。

    此螢幕擷取畫面顯示兩項資源的狀態。

測試容錯移轉程序

  1. 若要測試容錯移轉流程，請使用下列命令來停止 node1 上的 Pacemaker 服務。

    Service pacemaker stop

    資源會容錯移轉至 node2。

  2. 停止 node2 上的 Pacemaker 服務，資源容錯移轉至 node1。

    這是容錯移轉前的狀態：
    此螢幕擷取畫面顯示兩項資源在容錯移轉前的狀態。

    這是容錯移轉後的狀態：
    此螢幕擷取畫面顯示兩項資源在容錯移轉後的狀態。

    此螢幕擷取畫面顯示一個主控台視窗，其中包含資源在容錯移轉後的狀態。

疑難排解

本節說明您在設定期間可能會遇到的失敗案例。

案例 1：叢集節點未連線

如果任一節點未在叢集管理員中顯示為連線，您可以嘗試執行此程序使其連線。

  1. 使用下列命令啟動 iSCSI 服務。

    service iscsid start

  2. 使用下列命令登入該 iSCSI 節點。

    iscsiadm -m node -l

    預期的輸出看起來是：

    sapprdhdb45:~ # iscsiadm -m node -l
Logging in to [iface: default, target: iqn.1992-08.com.netapp:hanadc11:1:t020, portal: 10.250.22.11,3260] (multiple)
Logging in to [iface: default, target: iqn.1992-08.com.netapp:hanadc11:1:t020, portal: 10.250.22.12,3260] (multiple)
Logging in to [iface: default, target: iqn.1992-08.com.netapp:hanadc11:1:t020, portal: 10.250.22.22,3260] (multiple)
Logging in to [iface: default, target: iqn.1992-08.com.netapp:hanadc11:1:t020, portal: 10.250.22.21,3260] (multiple)
Login to [iface: default, target: iqn.1992-08.com.netapp:hanadc11:1:t020, portal: 10.250.22.11,3260] successful.
Login to [iface: default, target: iqn.1992-08.com.netapp:hanadc11:1:t020, portal: 10.250.22.12,3260] successful.
Login to [iface: default, target: iqn.1992-08.com.netapp:hanadc11:1:t020, portal: 10.250.22.22,3260] successful.
Login to [iface: default, target: iqn.1992-08.com.netapp:hanadc11:1:t020, portal: 10.250.22.21,3260] successful.

案例 2：Yast2 未顯示圖形檢視

此文章使用 yast2 圖形化畫面來設定高可用性叢集。 如果 yast2 未以圖形化視窗開啟，並擲回 Qt 錯誤，請採取下列步驟來安裝必要的套件。 如果它以圖形視窗開啟，您可以略過步驟。

Qt 錯誤的範例如下：

此螢幕擷取畫面顯示含有錯誤訊息的主控台視窗部分。

預期輸出的範例如下：

顯示 YaST 控制中心的螢幕擷取畫面，其中已醒目提示 [高可用性] 和 [叢集]。

  1. 請確定您以使用者 “root” 的身分登入，並讓 SMT 安裝程式下載和安裝套件。

  2. 移至 [yast]>[軟體]>[軟體管理]>[相依項目]，然後選取 [安裝建議的套件]。

    注意

    在這「兩個」節點上執行所述步驟，便能從這兩個節點存取 yast2 圖形檢視。

    下列螢幕擷取畫面顯示預期的畫面。

    此螢幕擷取畫面顯示一個主控台視窗，其中包含 YaST 控制中心。

  3. 在 [相依性] 下，選取 [安裝建議的套件]。

    顯示主控台視窗的螢幕擷取畫面，其中已選取 [安裝建議的套件]。

  4. 檢閱所做的變更，然後按 [確定]。

    顯示主控台視窗的螢幕擷取畫面，其中包含已選取要安裝的套件清單。

    繼續執行封裝安裝。

    顯示安裝進度的主控台視窗螢幕擷取畫面。

  5. 選取 [下一步] 。

  6. 當 [安裝成功完成] 畫面出現時，選取 [完成]。

    此螢幕擷取畫面顯示含有成功訊息的主控台視窗。

  7. 使用下列命令來安裝 libqt4 和 libyui-qt 套件。

    zypper -n install libqt4

    此螢幕擷取畫面顯示安裝第一個套件的主控台視窗。

    zypper -n install libyui-qt

    此螢幕擷取畫面顯示安裝第二個套件的主控台視窗。

    此螢幕擷取畫面接續顯示安裝第二個套件的主控台視窗。

    Yast2 現在可以開啟圖形化檢視。

    此螢幕擷取畫面顯示已選取 [軟體] 和 [線上更新] 的 YaST 控制中心。

案例 3：Yast2 未顯示高可用性選項

您需要安裝其他套件，才能在 yast2 控制中心上顯示 [高可用性] 選項。

  1. 移至 [Yast2]>[軟體]>[軟體管理]。 然後選取 [軟體]>[線上更新]。

    此螢幕擷取畫面顯示已選取 [軟體] 和 [線上更新] 的 YaST 控制中心。

  2. 選取下列項目的模式。 接著選取 [接受]。

    • SAP HANA 伺服器基底
    • C/C++ 編譯器和工具
    • 高可用性
    • SAP 應用程式伺服器基底

    顯示在編譯器和工具的項目中選取第一個模式的螢幕擷取畫面。

    顯示在編譯器和工具的項目中選取第二個模式的螢幕擷取畫面。

  3. 在為解析相依性而變更的套件清單中，選取 [繼續]。

    此螢幕擷取畫面顯示 [已變更的套件] 對話方塊，其中包含已變更以解析相依性的套件。

  4. 在 [執行安裝] 狀態頁面上，選取 [下一步]。

    顯示 [執行安裝狀態] 頁面的螢幕擷取畫面。

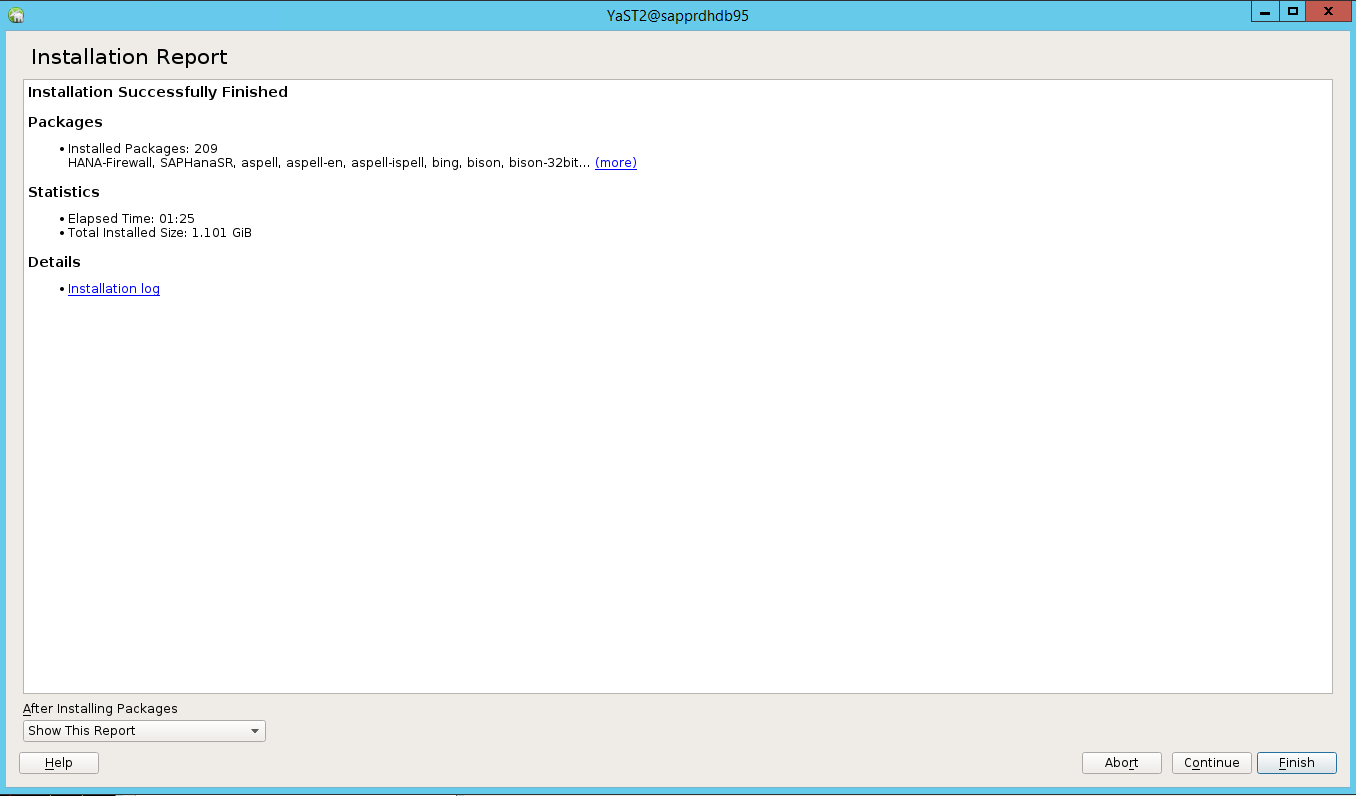

  5. 安裝完成時，會出現安裝報告。 選取 [完成]。

    顯示安裝報告的螢幕擷取畫面。

案例 4：HANA 安裝失敗並顯示 gcc 組件錯誤

如果 HANA 安裝失敗，您可能會收到下列錯誤。

此螢幕擷取畫面顯示作業系統尚未準備好執行 gcc 5 組件的錯誤訊息。

若要修正此問題，請安裝 libgcc_sl 和 libstdc++6 程式庫，如下列螢幕擷取畫面所示。

此螢幕擷取畫面顯示安裝必要程式庫的主控台視窗。

案例 5：Pacemaker 服務失敗

如果 Pacemaker 服務無法啟動，則會顯示下列資訊。

sapprdhdb95:/ # systemctl start pacemaker
A dependency job for pacemaker.service failed. See 'journalctl -xn' for details.

sapprdhdb95:/ # journalctl -xn
-- Logs begin at Thu 2017-09-28 09:28:14 EDT, end at Thu 2017-09-28 21:48:27 EDT. --
Sep 28 21:48:27 sapprdhdb95 corosync[68812]: [SERV  ] Service engine unloaded: corosync configuration map
Sep 28 21:48:27 sapprdhdb95 corosync[68812]: [QB    ] withdrawing server sockets
Sep 28 21:48:27 sapprdhdb95 corosync[68812]: [SERV  ] Service engine unloaded: corosync configuration ser
Sep 28 21:48:27 sapprdhdb95 corosync[68812]: [QB    ] withdrawing server sockets
Sep 28 21:48:27 sapprdhdb95 corosync[68812]: [SERV  ] Service engine unloaded: corosync cluster closed pr
Sep 28 21:48:27 sapprdhdb95 corosync[68812]: [QB    ] withdrawing server sockets
Sep 28 21:48:27 sapprdhdb95 corosync[68812]: [SERV  ] Service engine unloaded: corosync cluster quorum se
Sep 28 21:48:27 sapprdhdb95 corosync[68812]: [SERV  ] Service engine unloaded: corosync profile loading s
Sep 28 21:48:27 sapprdhdb95 corosync[68812]: [MAIN  ] Corosync Cluster Engine exiting normally
Sep 28 21:48:27 sapprdhdb95 systemd[1]: Dependency failed for Pacemaker High Availability Cluster Manager
-- Subject: Unit pacemaker.service has failed
-- Defined-By: systemd
-- Support: https://lists.freedesktop.org/mailman/listinfo/systemd-devel
--
-- Unit pacemaker.service has failed.
--
-- The result is dependency.

sapprdhdb95:/ # tail -f /var/log/messages
2017-09-28T18:44:29.675814-04:00 sapprdhdb95 corosync[57600]:   [QB    ] withdrawing server sockets
2017-09-28T18:44:29.676023-04:00 sapprdhdb95 corosync[57600]:   [SERV  ] Service engine unloaded: corosync cluster closed process group service v1.01
2017-09-28T18:44:29.725885-04:00 sapprdhdb95 corosync[57600]:   [QB    ] withdrawing server sockets
2017-09-28T18:44:29.726069-04:00 sapprdhdb95 corosync[57600]:   [SERV  ] Service engine unloaded: corosync cluster quorum service v0.1
2017-09-28T18:44:29.726164-04:00 sapprdhdb95 corosync[57600]:   [SERV  ] Service engine unloaded: corosync profile loading service
2017-09-28T18:44:29.776349-04:00 sapprdhdb95 corosync[57600]:   [MAIN  ] Corosync Cluster Engine exiting normally
2017-09-28T18:44:29.778177-04:00 sapprdhdb95 systemd[1]: Dependency failed for Pacemaker High Availability Cluster Manager.
2017-09-28T18:44:40.141030-04:00 sapprdhdb95 systemd[1]: [/usr/lib/systemd/system/fstrim.timer:8] Unknown lvalue 'Persistent' in section 'Timer'
2017-09-28T18:45:01.275038-04:00 sapprdhdb95 cron[57995]: pam_unix(crond:session): session opened for user root by (uid=0)
2017-09-28T18:45:01.308066-04:00 sapprdhdb95 CRON[57995]: pam_unix(crond:session): session closed for user root

若要修正此問題，請從檔案 /usr/lib/systemd/system/fstrim.timer 中刪除下行：

Persistent=true

顯示 fstrim 檔案的螢幕擷取畫面，其中包含要刪除的 Persistent=true 值。

案例 6：Node2 無法加入叢集

如果透過 ha-cluster-join 命令將 node2 加入現有叢集時發生問題，則會出現下列錯誤。

ERROR: Can’t retrieve SSH keys from <Primary Node>

此螢幕擷取畫面顯示一個主控台視窗，其中包含錯誤訊息指出無法從特定 IP 位址擷取 SSH 金鑰。

修正此問題：

  1. 在這「兩個節點」上執行下列命令。

    ssh-keygen -q -f /root/.ssh/id_rsa -C 'Cluster Internal' -N ''
cat /root/.ssh/id_rsa.pub >> /root/.ssh/authorized_keys

    此螢幕擷取畫面顯示在第一個節點上執行命令的主控台視窗部分。

    此螢幕擷取畫面顯示在第二個節點上執行命令的主控台視窗部分。

  2. 確認 node2 已新增至叢集。

    此螢幕擷取畫面顯示含有成功聯結命令的主控台視窗。
