深入探討虛擬 WAN 路由
Azure 虛擬 WAN 為一種網路解決方案，可讓您輕鬆地建立複雜的網路拓撲：包含透過點對站 VPN、站對站 VPN、ExpressRoute 和整合式 SDWAN 設備，跨 Azure VNet 與內部部署位置之間的 Azure 區域路由，其中包括保護流量的選項。 大部分情況下，您不需要深入瞭解虛擬 WAN 內部路由的運作方式，但在某些情況下，瞭解虛擬 WAN 路由概念會有所助益。
本文件會探索虛擬 WAN 範例的案例，其中說明組織在複雜網路中互連其 VNet 和分支時，可能會遇到的一些行為。 本文所示的案例並不表示設計建議，其僅是為了示範特定虛擬 WAN 功能而設計的範例拓撲。
案例 1：具備預設路由喜好設定的拓撲

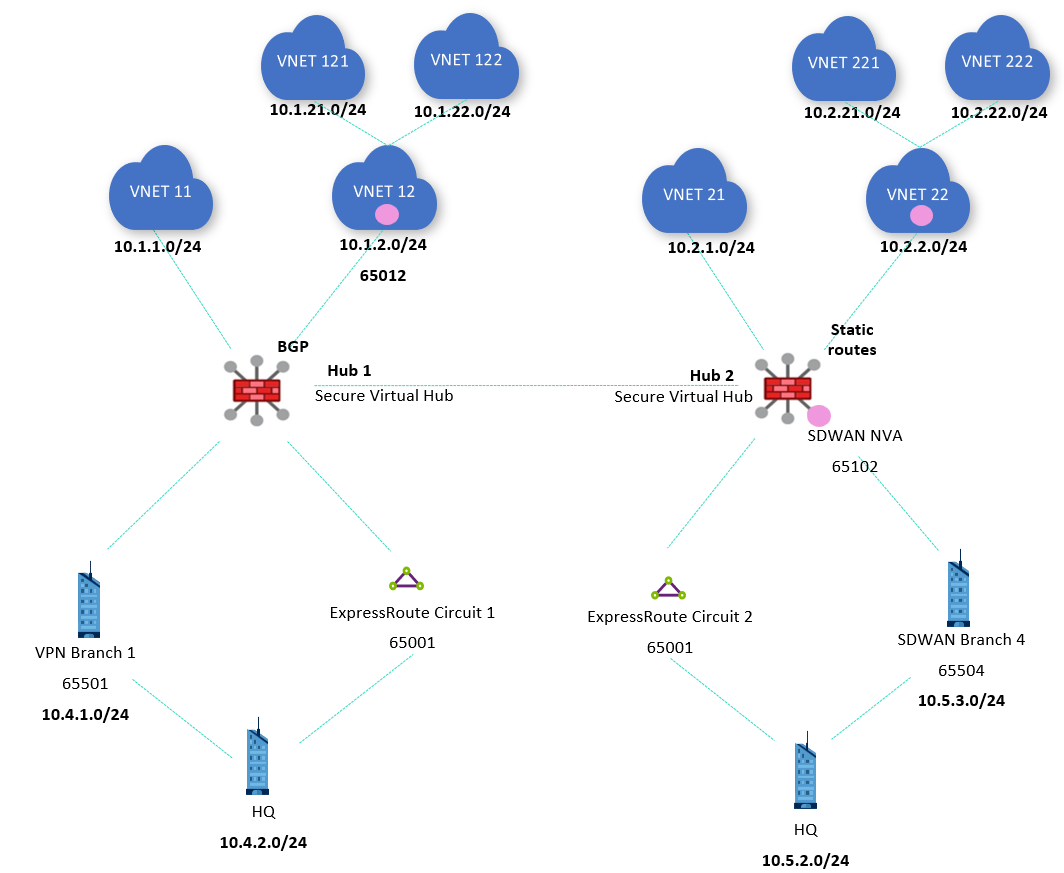

本文中的第一個案例會分析拓撲，該拓撲具有兩個虛擬 WAN 中樞、ExpressRoute、VPN 和 SDWAN 連線。 在每個中樞，VNet 會直接 (VNet 11 和 21) 並間接透過 NVA (VNet 121、122、221 和 222) 連線。 VNet 12 會透過 BGP 與中樞 1 交換路由資訊 (請參閱使用虛擬中樞的 BGP 對等互連)，而 VNet 22 已設定靜態路由，以利於顯示兩個選項之間的差異。
在每個中樞，VPN 和 SDWAN 設備都提供雙重用途：在一端，會公告自己的個別前置詞 (10.4.1.0/24 在中樞 1 透過 VPN 公告，而 10.5.3.0/24 在中樞 2 透過 SDWAN 公告)；在另一端，則會公告與相同區域中 ExpressRoute 線路相同的前置詞 (10.4.2.0/24 在中樞 1 公告，而 10.5.2.0/24 在中樞 2 公告)。 此差異將用來示範虛擬 WAN 中樞路由喜好設定的運作方式。
所有 VNet 和分支連線皆有關聯並傳播至預設路由資料表。 雖然中樞已受到保護 (每個中樞會部署一個 Azure 防火牆)，但並不會將其設定為保護私人或網際網路流量。 這麼做會導致所有連線傳播至 None 路由資料表，並從 Default 路由資料表中移除所有非靜態路由，並且破壞本文之目的，因為入口網站中的有效路由刀鋒視窗幾乎是空的 (靜態路由除外，將流量傳送至 Azure 防火牆)。
重要
上圖顯示兩個安全的虛擬中樞，此拓撲支援路由意圖。 如需詳細資訊，請參閱如何設定虛擬 WAN 中樞路由意圖和路由原則。

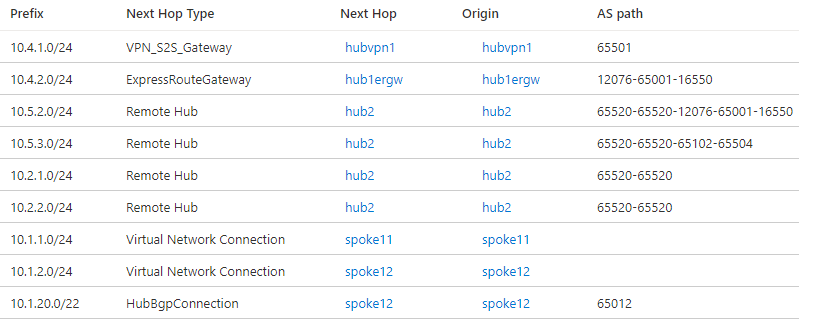

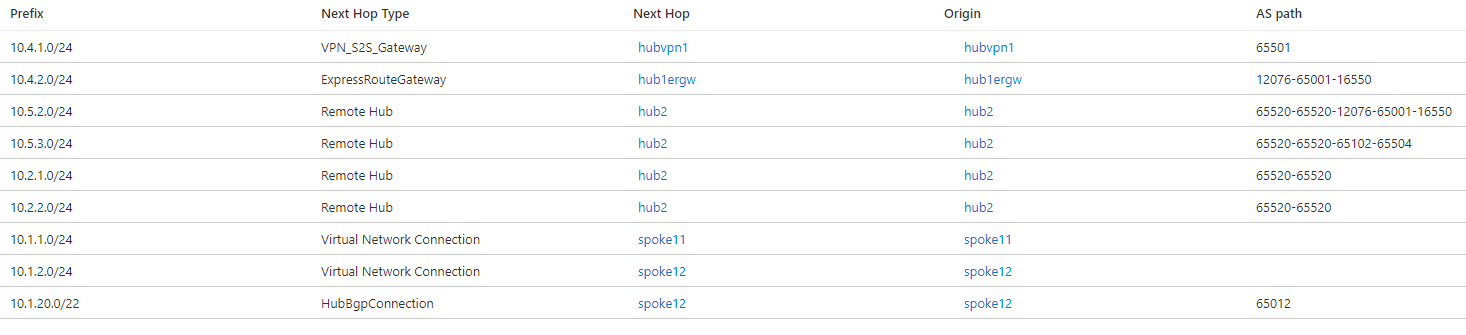

現成可用的虛擬 WAN 中樞會彼此交換資訊，以利於啟用跨區域通訊。 您可以檢查虛擬 WAN 路由資料表中的有效路由：例如，下圖顯示中樞 1 的有效路由：
然後，這些有效的路由會透過虛擬 WAN 向分支公告，並將這些路由插入連線至虛擬中樞的 VNet 之中，而不必運用「使用者定義的路由」。 在虛擬中樞檢查有效路由時，[下一個躍點類型] 和 [原點] 欄位將會指出路由來自於何處。 例如，「虛擬網路連線」的下一個躍點類型表示，前置詞是在 VNet 中直接連線至虛擬 WAN (先前螢幕擷取畫面的 VNet 11 和 12)
VNet 12 中的 NVA 會透過 BGP 插入路由 10.1.20.0/22，如同下一個躍點類型 “HubBgpConnection” 所表示 (請參閱使用虛擬中樞的 BGP 對等互連)。 此摘要路由涵蓋間接輪輻 VNet 121 (10.1.21.0/24) 和 VNet 122 (10.1.22.0/24)。 在遠端中樞中的 VNet 和分支會顯示 hub2 的下一個躍點，而且可以在 AS 路徑中看到，自發系統號碼 65520 已在這些中間樞路由前面加上兩次。

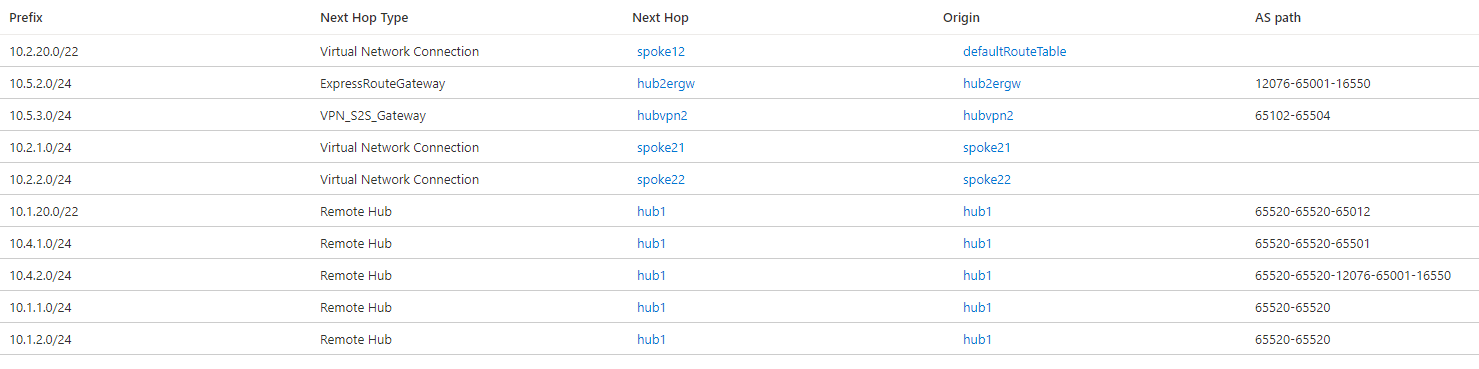

中樞 2 有整合式 SDWAN 網路虛擬設備。 如需此整合所支援的 NVA 詳細資訊，請造訪關於虛擬 WAN 中樞的 NVA。 請注意，SDWAN 分支 10.5.3.0/24 的路由具備 VPN_S2S_Gateway 的下一個躍點。 這類型的下一個躍點可以指出目前路由是來自 Azure 虛擬網路閘道或來自整合在中樞內的 NVA。

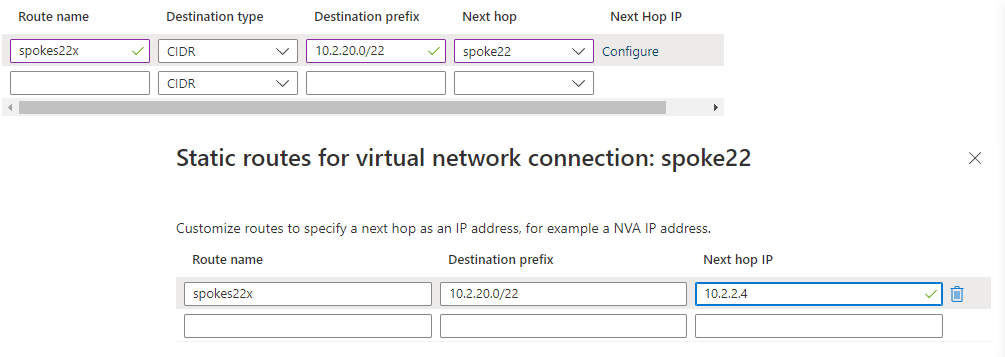

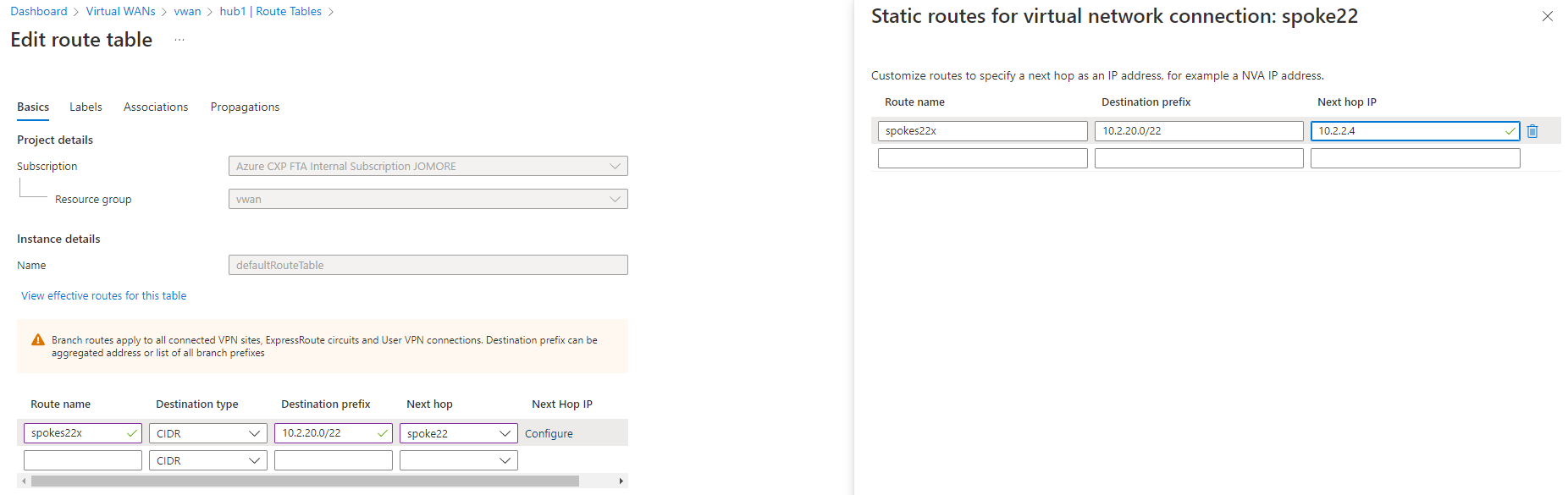

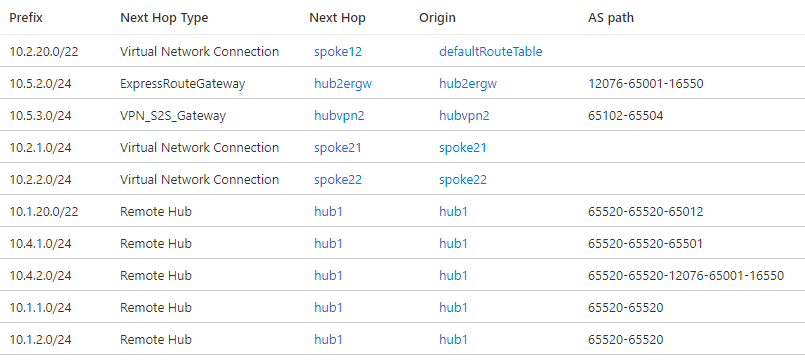

在中樞 2 中，10.2.20.0/22 到間接輪輻 VNet 221 (10.2.21.0/24) 和 VNet 222 (10.2.22.0/24) 的路由已安裝為靜態路由，如來源 defaultRouteTable 所示。 若您簽入中樞 1 的有效路由，該路由就不會存在。 原因是靜態路由不會透過 BGP 傳播，但必須在每個中樞中進行設定。 因此，中樞 1 需要靜態路由，才得以將中樞 1 中的 VNet 和分支之間的連線能力提供給中樞 2 (VNet 221 和 222) 中的間接輪輻：

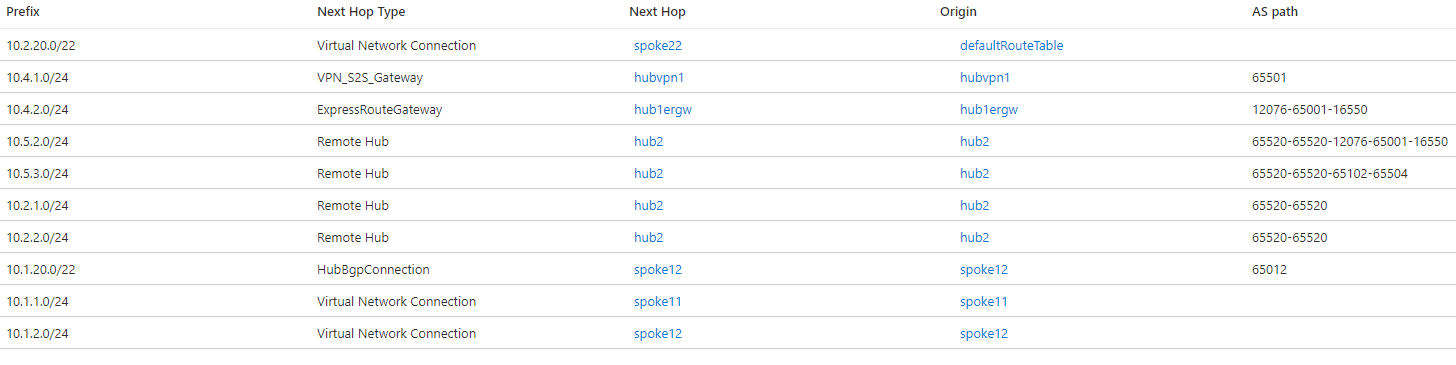

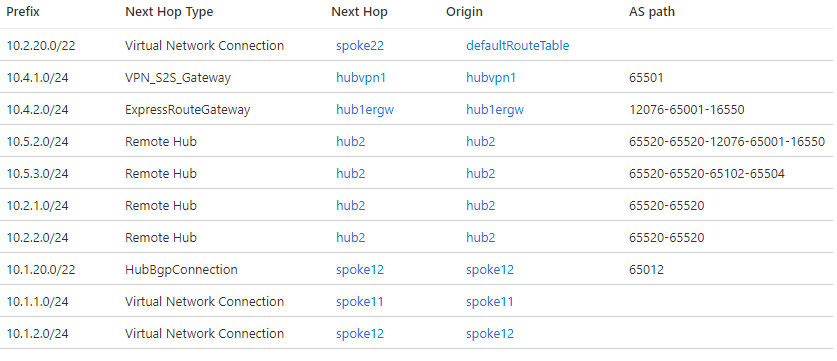

新增靜態路由之後，中樞 1 也會包含 10.2.20.0/22 路由：
案例 2：Global Reach 和中樞路由喜好設定

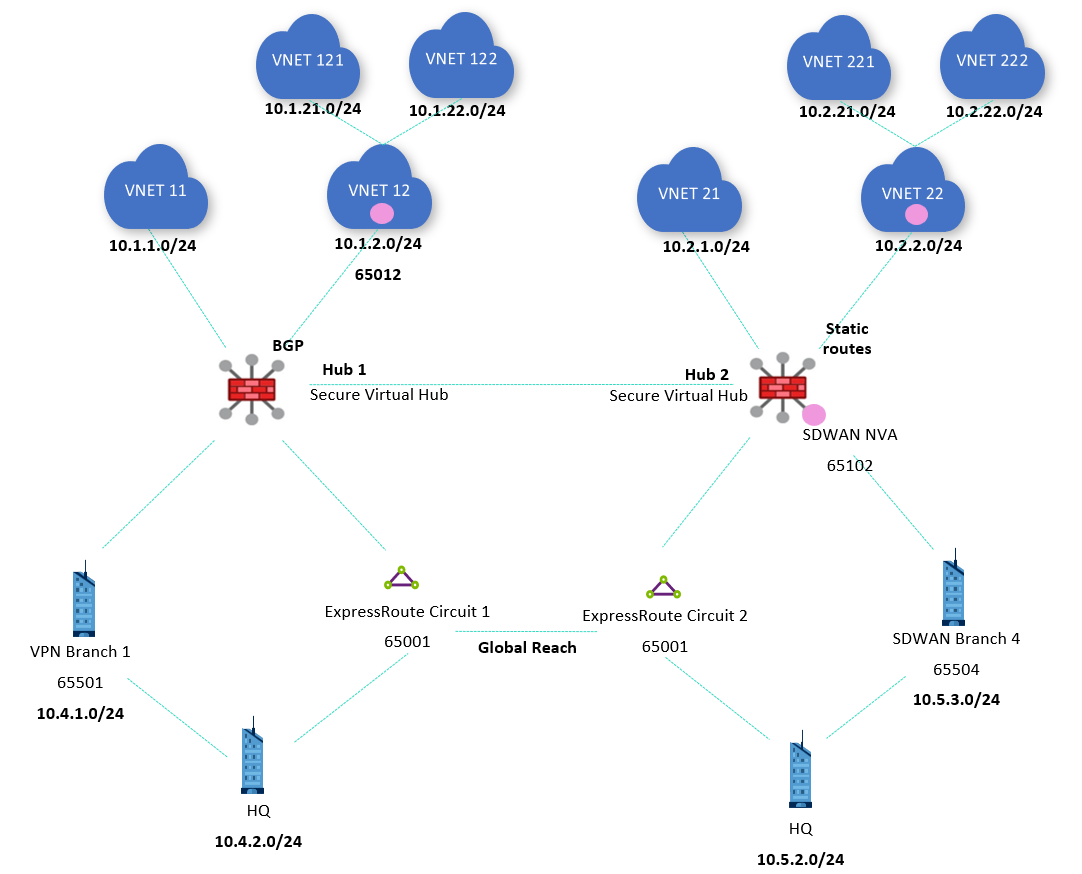

即使中樞 1 知道來自線路 2 (10.5.2.0/24) 的 ExpressRoute 前置詞，而中樞 2 知道來自線路 1 (10.4.2.0/24) 的 ExpressRoute 前置詞，來自遠端區域的 ExpressRoute 路由並不會公告回內部部署 ExpressRoute 連結。 因此，ExpressRoute 位置需要 ExpressRoute Global Reach 才能彼此通訊：
重要
上圖顯示兩個安全的虛擬中樞，此拓撲支援路由意圖。 如需詳細資訊，請參閱如何設定虛擬 WAN 中樞路由意圖和路由原則。

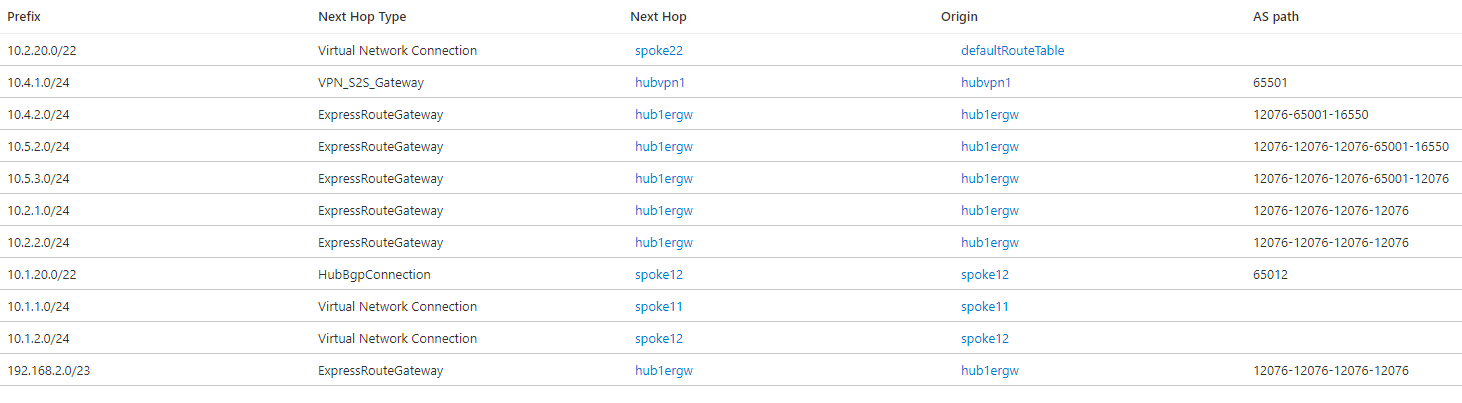

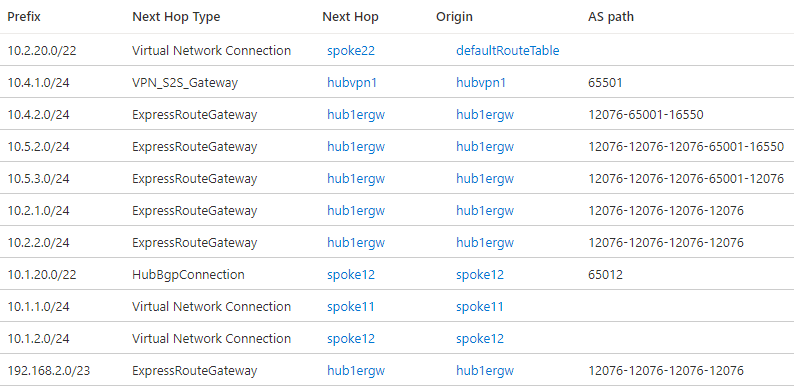

如虛擬中樞路由喜好設定中所述，虛擬 WAN 偏好每個預設來自 ExpressRoute 的路由。 由於路由會從中樞 1 公告至 ExpressRoute 線路 1，從 ExpressRoute 線路 1 公告至線路 2，以及從 ExpressRoute 線路 2 公告至中樞 2 (反之亦然)，虛擬中樞現在會偏好此路徑而非更直接的中樞間連結。 中樞 1 內的有效路由會顯示如下：
如您在路由中所見，ExpressRoute Global Reach 在 ExpressRoute 自發系統號碼前面多次加上 (12076)，之後再將路由傳送回 Azure，以讓這些路由較不具偏好性。 不過，虛擬 WAN 的 ExpressRoute 預設中樞路由優先順序會在採取路由決策時忽略 AS 路徑之長度。

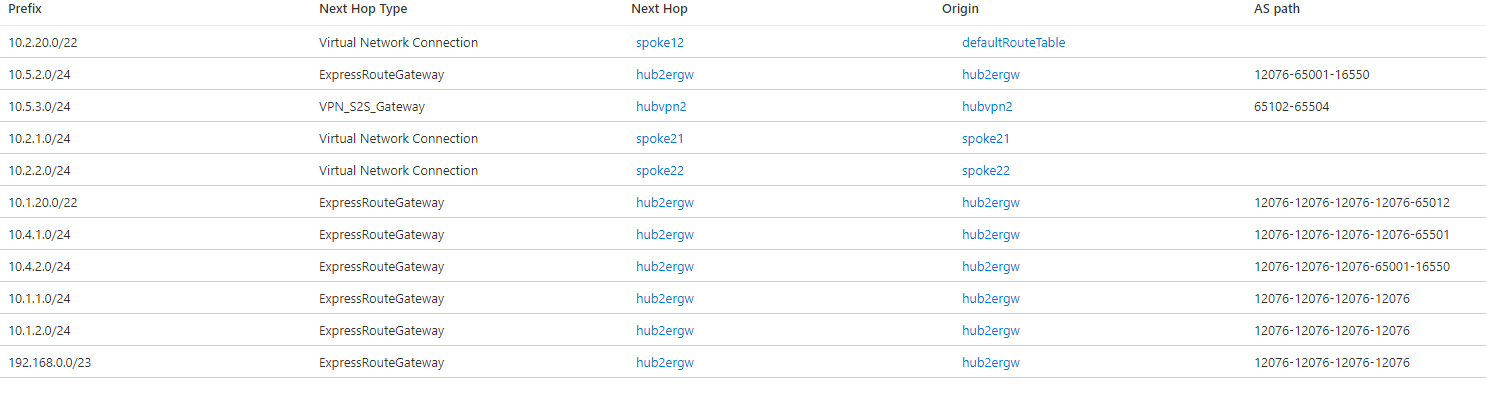

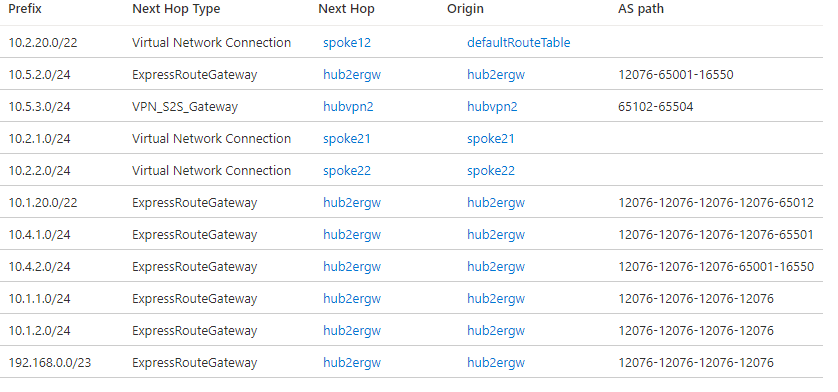

在中樞 2 中的有效路由會類似於：
路由喜好設定可以變更為 VPN 或 AS-Path，如虛擬中樞路由喜好設定中所述。 例如，您可以設定喜好設定為 VPN，如下圖所示：

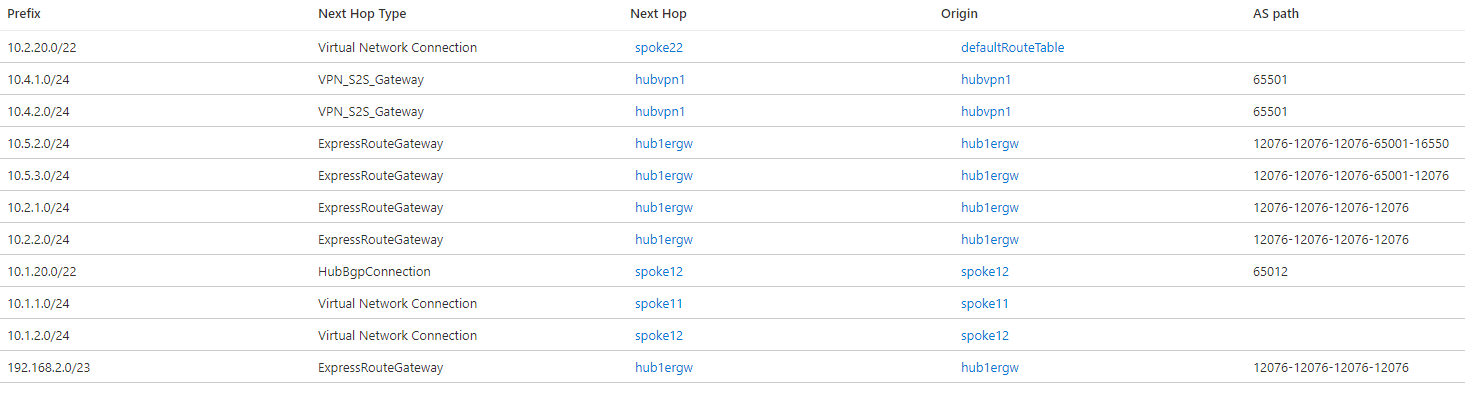

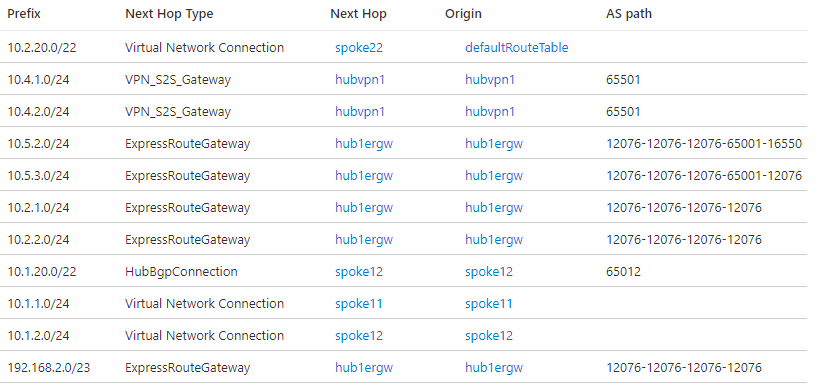

使用 VPN 的中樞路由喜好設定，中樞 1 內的有效路由如下所示：

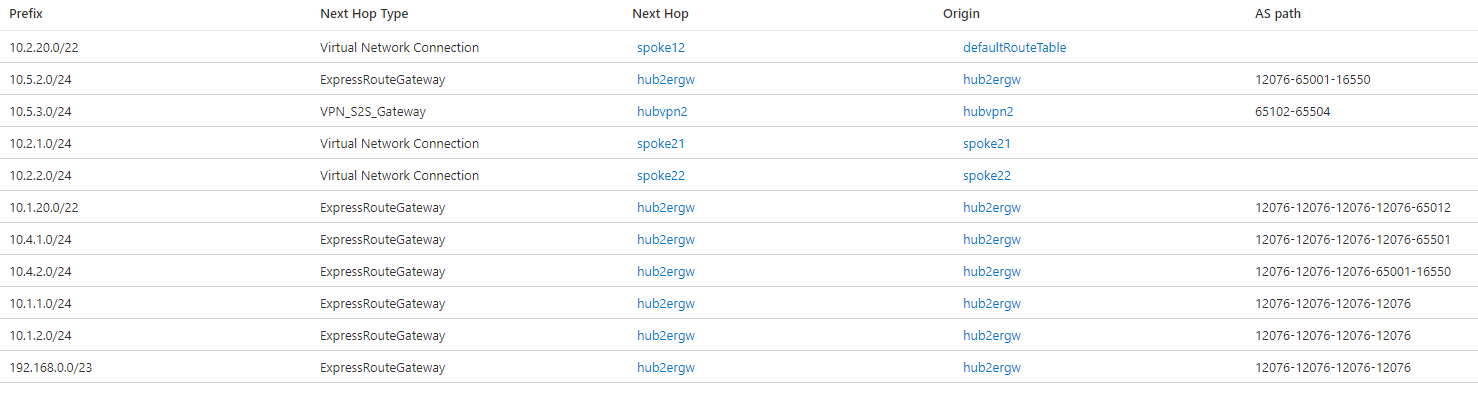

前圖顯示到 10.4.2.0/24 的路由現在具有 VPN_S2S_Gateway 的下一個躍點，同時亦有 ExpressRoute 的預設路由喜好設定為 ExpressRouteGateway。 不過，在中樞 2 中到 10.5.2.0/24 的路由仍會顯示具有 ExpressRoute 下一個躍點，因為在此情況下，替代路由並非來自於 VPN 閘道，而是來自於中樞中的 NVA 整合：
不過，中樞間的流量仍偏好透過 ExpressRoute 來傳送之路由。 若要在虛擬中樞間使用更有效率的直接連線，路由喜好設定可設為兩個中樞上的「AS 路徑」：

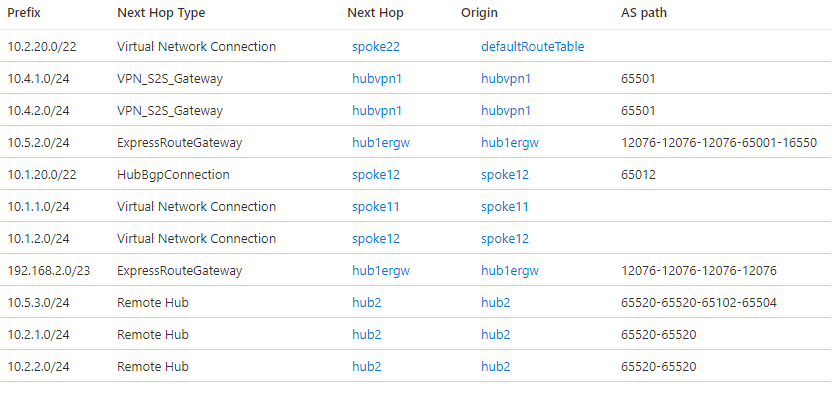

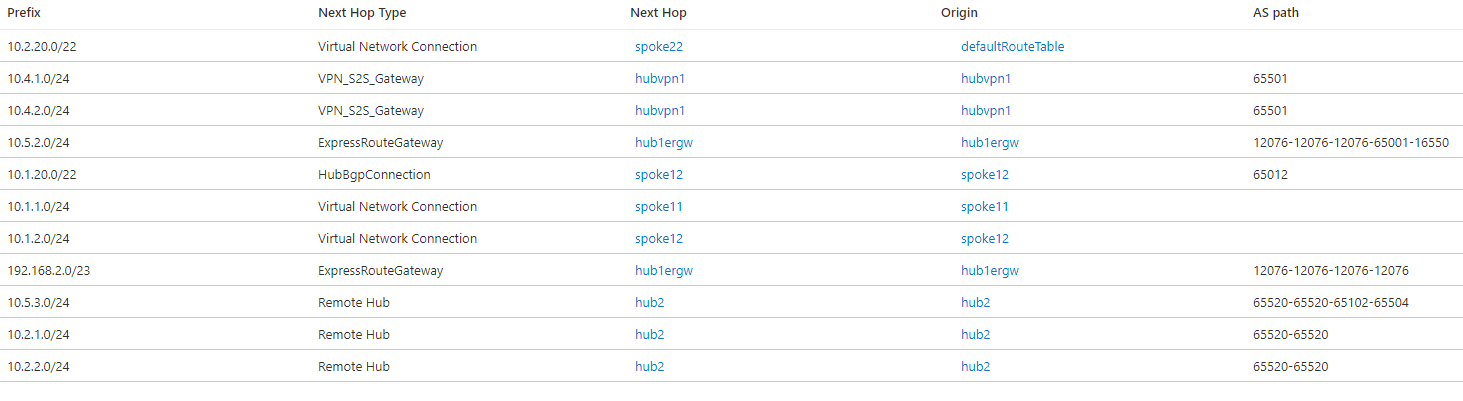

現在，在中樞 1 中遠端輪輻和分支的路由會如預期具有 Remote Hub 下一個躍點：
您可以看到針對中樞 2 的 IP 首碼 (192.168.2.0/23) 仍顯示為可透過 Global Reach 連結連接，但這應該不會影響流量，因為不該有任何流量定址到中樞 2 的裝置。 若兩個中樞內有 NVA 建立彼此間的 SDWAN 通道，此路由可能會是個問題。

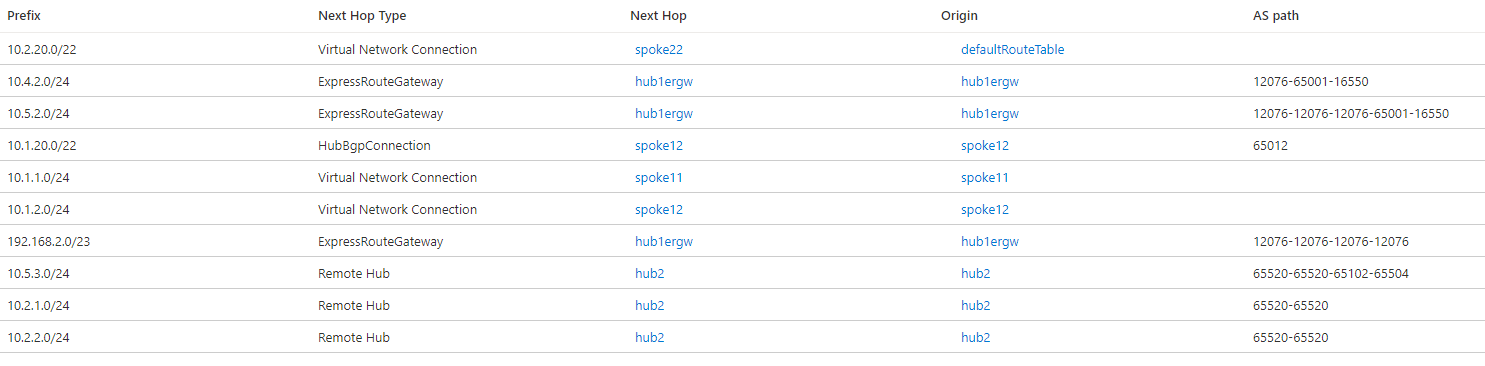

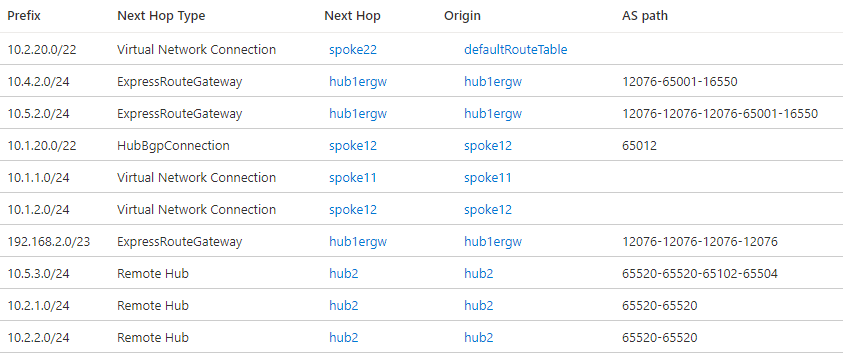

但請注意，10.4.2.0/24 現在偏好使用 VPN 閘道。 若透過 VPN 公告的路由比透過 ExpressRoute 公告的路由有較短的 AS 路徑，則這種情況就會發生。 在將內部部署 VPN 裝置設定為將其自發系統號碼 (65501) 加到 VPN 路由前面，使其較不具偏好性之後，中樞 1 現在會選擇 ExpressRoute 作為 10.4.2.0/24 的下一個躍點：

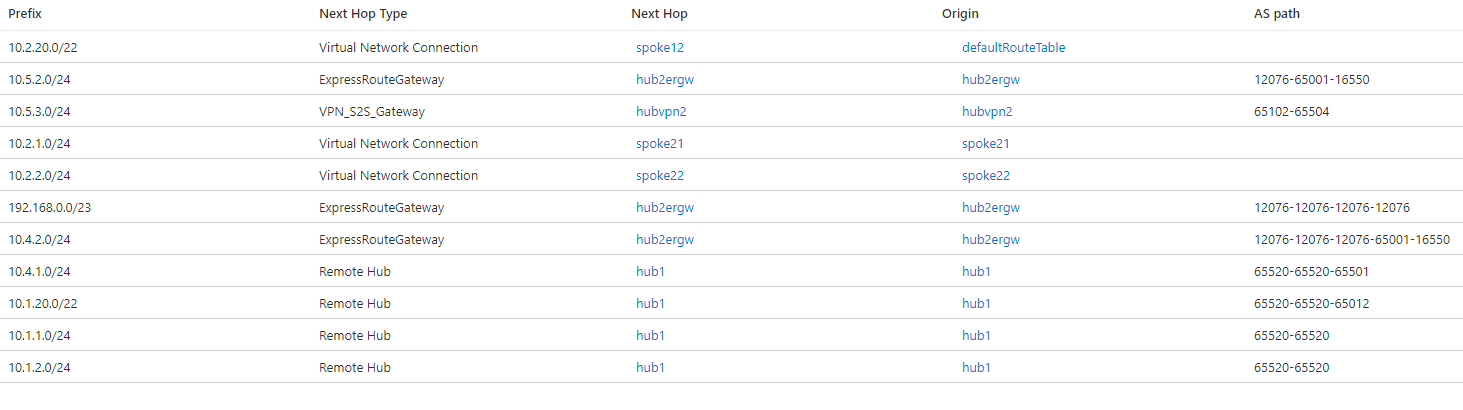

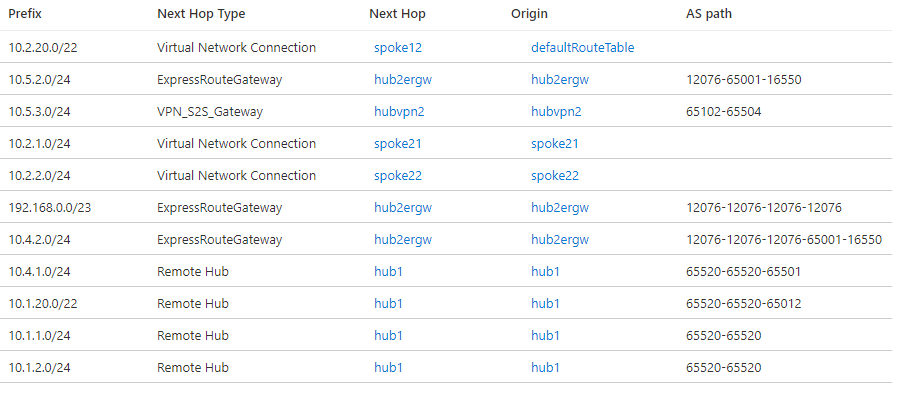

中樞 2 會顯示有效路由的類似資料表，其中其他中樞中的 VNet 和分支現在會顯示下一個躍點為 Remote Hub：
案例 3：將 ExpressRoute 線路交叉連線至兩個中樞

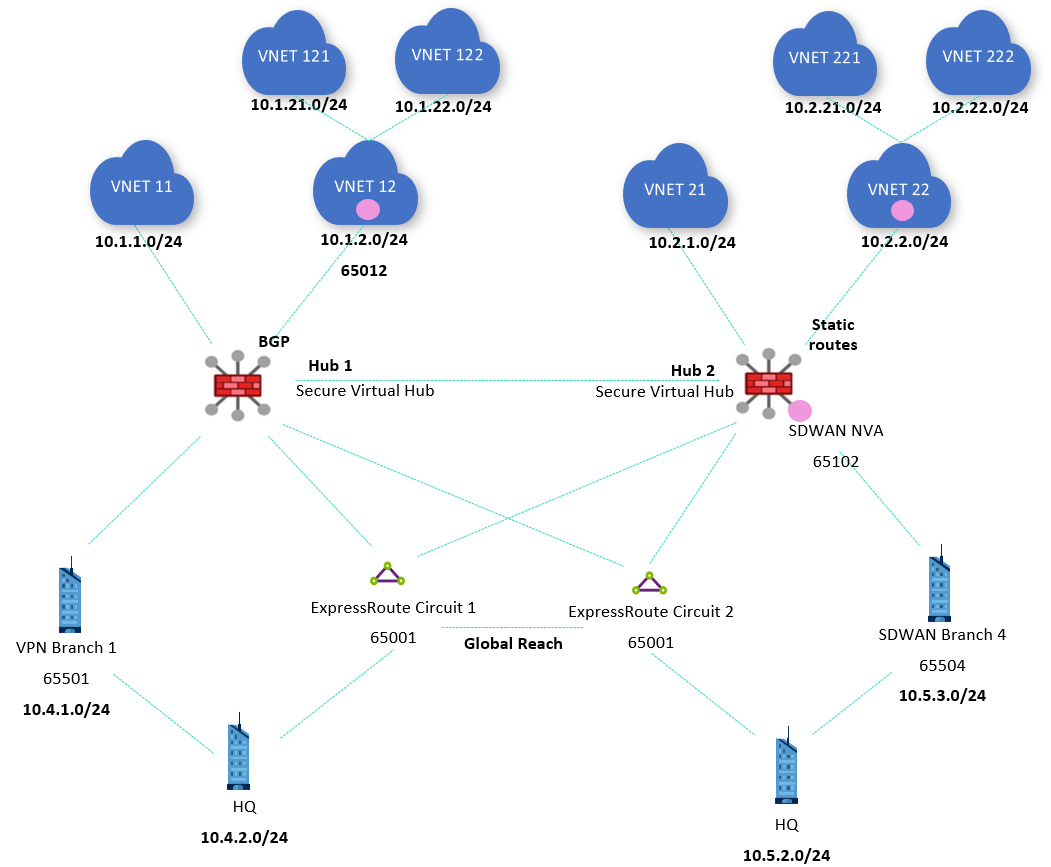

為了在 Azure 區域與透過 ExpressRoute 連線的內部部署位置之間新增直接連結，其通常需要將單一 ExpressRoute 線路連線至拓撲中的多個虛擬 WAN 中樞，此拓撲有時稱為「蝶形」，如下列拓撲所示：
重要
上圖顯示兩個安全的虛擬中樞，此拓撲支援路由意圖。 如需詳細資訊，請參閱如何設定虛擬 WAN 中樞路由意圖和路由原則。

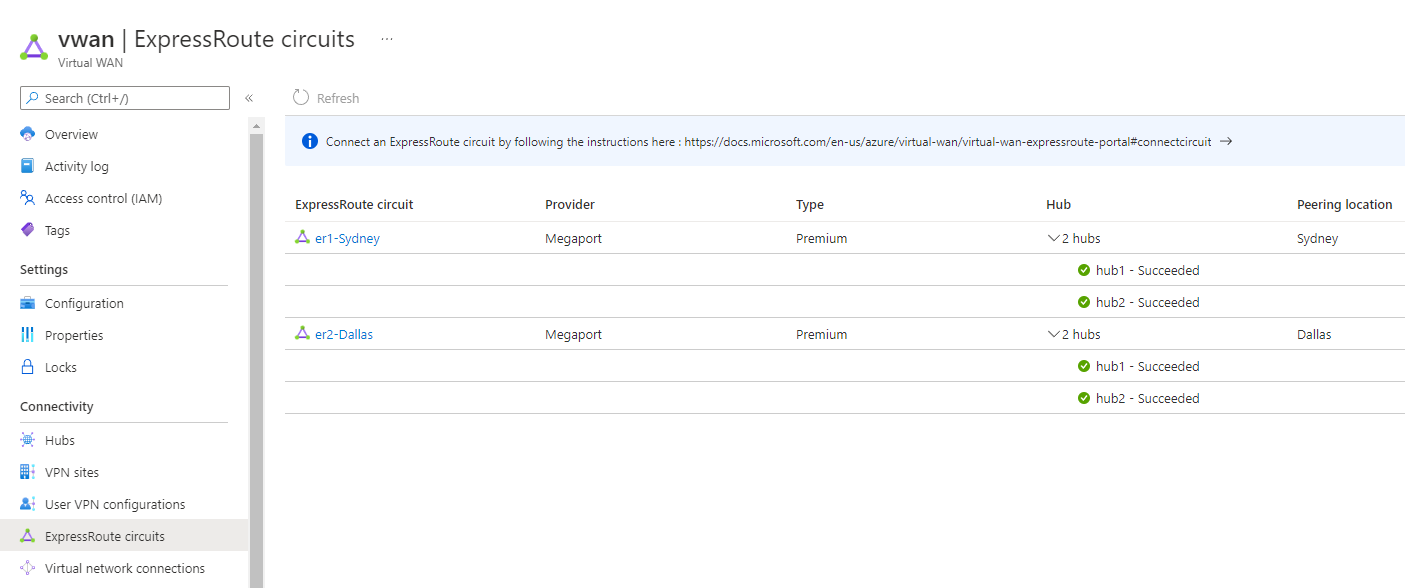

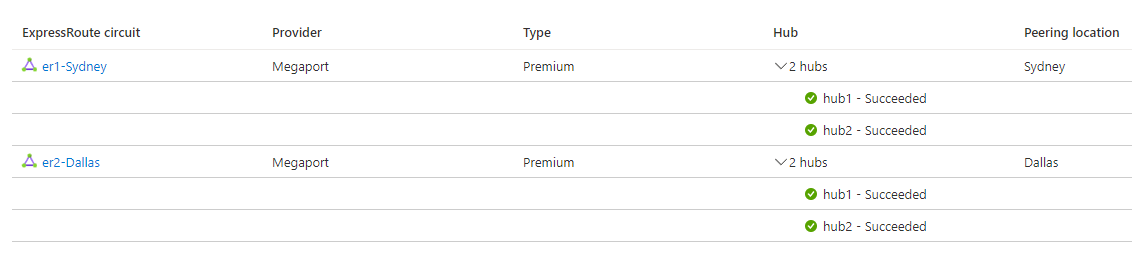

虛擬 WAN 會顯示兩個線路皆連線至兩個中樞：

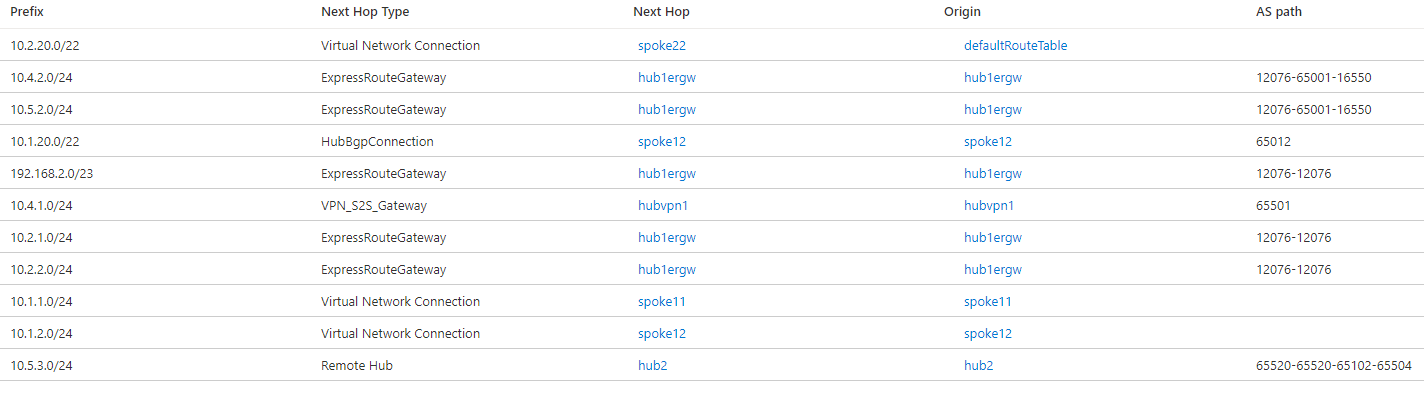

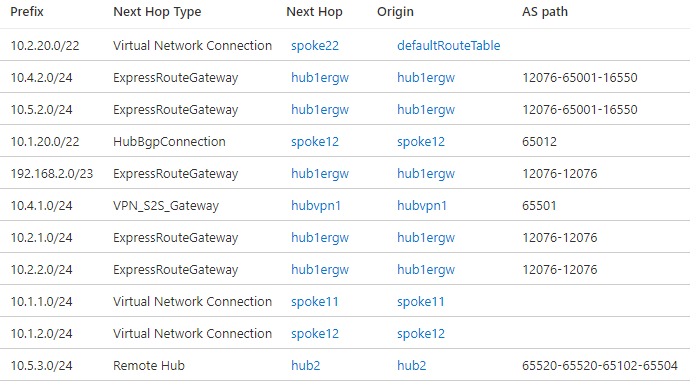

回溯 ExpressRoute 的預設中樞路由喜好設定，在中樞 1 中的遠端分支和 VNet 的路由會再度顯示 ExpressRoute 為下一個躍點。 雖然這次的原因並非 Global Reach，但 ExpressRoute 線路會退回其從一個中樞至另一個中樞取得之路由公告。 例如，中樞 1 的有效路由具備 ExpressRoute 中樞路由的喜好設定，如下所示：

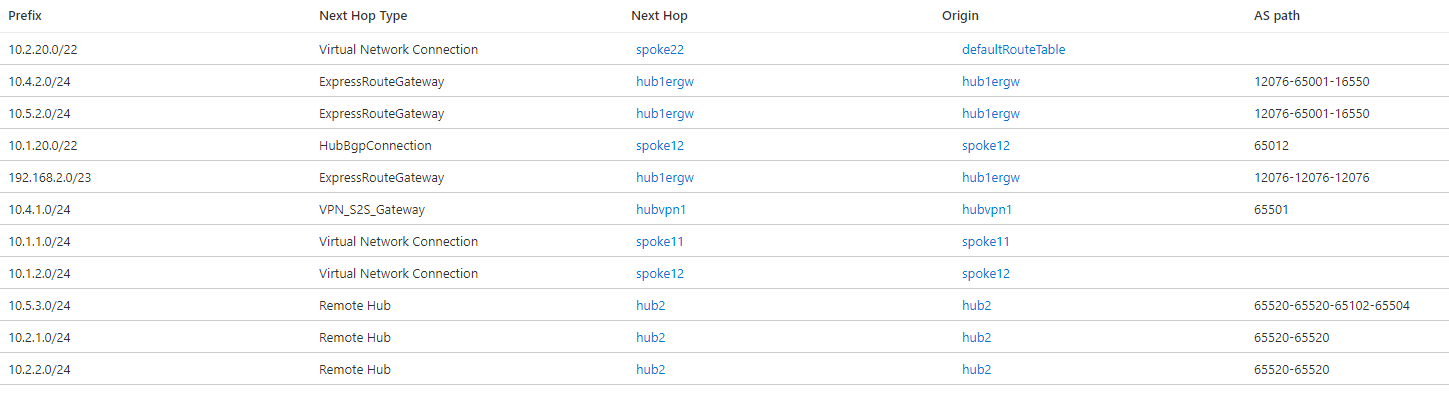

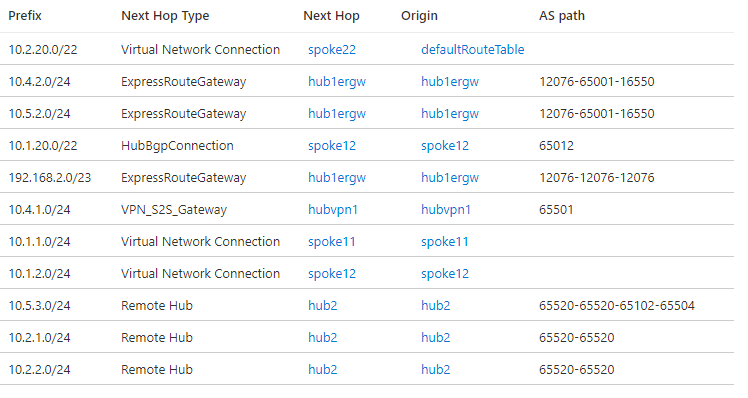

再度將中樞路由喜好設定變更回 AS 路徑，使用中樞 1 和 2 之間的直接連線，以將中樞間路由傳回最佳路徑：
下一步
如需虛擬 WAN 的詳細資訊，請參閱：
- 虛擬 WAN 常見問題集
