教學課程 1:企業應用程式整合

Microsoft BizTalk Server為應用程式整合和商務程式管理提供開發與執行時間環境, (BPM) 。 本教學課程提供使用 BizTalk Server 設定和部署企業應用程式整合 (EAI) 解決方案的端對端練習。

商務案例

Contoso 是一間銷售電腦軟硬體的線上商店。 這家公司最近購買一套企業資源規劃 (ERP) 系統來管理資源。 在此教學課程中,您將使用 BizTalk Server 開發企業應用程式整合 (EAI) 解決方案,將現有的倉儲系統整合到 ERP 系統中,並自動化倉儲要求程序。

此整合解決方案有一些挑戰:

  • 訊息運輸。 倉儲系統和 ERP 系統可以位於兩個不同的平台上,並使用不同的傳輸通訊協定來傳送和接收訊息。 此解決方案必須能夠使用傳送端系統所支援的通訊協定來接收訊息,並使用接收端系統所支援的通訊協定來轉寄訊息。 BizTalk Server使用配接器來傳輸訊息。 BizTalk Server 安裝和 BizTalk Adapter Pack 隨附許多原生配接器。 如需其他配接器,您可以向廠商購買或使用 BizTalk Server 提供的配接器架構來開發自己的配接器。 如需介面卡的詳細資訊,請參閱BizTalk Server 中的配接器。

  • 訊息轉換。 訊息有許多類型,例如可延伸標記語言 (XML)、電子資料交換 (EDI)、字元分隔檔等等。 BizTalk Server 以 XML 為主。 在大部分情況下,您可以先將輸入訊息轉換為 XML。 此程式稱為剖 。 到了輸出端,您可以再將 XML 訊息轉換為其他類型。 此程式稱為 序列化

  • 商務程式管理。 大部分的 EAI 實例並不是只有將訊息從一個系統轉寄至另一個系統這麼簡單。 通常涉及更多的系統和更複雜的工作流程。 在此實例中,倉儲會傳送訊息來要求補貨;您的解決方案會收到訊息,然後檢查要求的總計。 如果總計超過一定數量,解決方案就自動拒絕要求,並傳送拒絕訊息;否則,解決方案會將要求轉寄至 ERP 系統。

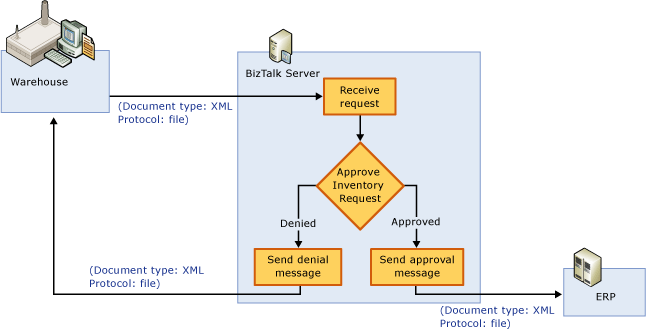

    下圖說明此商務程序:

    教學課程 1 訊息流程

    在本教學課程中,您會使用BizTalk Server開發工具來設計和部署商務程式。

準備

建立BizTalk Server整合解決方案之前,您必須先收集一些基本資訊:

  • BizTalk Server 解決方案需要整合多少應用程式/系統? 在本案例中,有兩個系統:ERP 和倉儲。

  • 每一個應用程式都支援哪些傳輸通訊協定? 為了簡化解決方案,我們假設這兩個應用程式都使用檔案。 倉儲系統會將要求以檔案的形式放入檔案資料夾中。 BizTalk Server 解決方案從資料夾挑出檔案、處理檔案,然後將要求放入 ERP 系統所監視的另一個資料夾。

  • 應用程式使用何種訊息類型? 為了簡化解決方案,我們假設兩個應用程式都使用 XML 類型。 BizTalk 結構描述是指用於定義 BizTalk 訊息中之 XML 資料結構的文件,目的是建立範本來處理和驗證 XML 訊息。 BizTalk Server 隨附可用於建立 BizTalk 結構描述的 [BizTalk 編輯器]。

  • 商務程序為何? 本文稍早已解釋過這個程序。

BizTalk Server 架構

瞭解 BizTalk Server 執行此解決方案的方式會很有幫助。 下圖顯示透過 BizTalk Server 的資料流程。

教學課程 1 案例資料流程

  • (倉儲系統將要求放入檔案資料夾中。)

  • BizTalk Server 接收位置設為使用 File 配接器和 XML 傳輸管線。 File 配接器定期從檔案資料夾中輪詢檔案。 收到訊息後,BizTalk Server 傳輸引擎將訊息推入管線中。 因為要求訊息是 XML 格式,所以此實例中使用 XML 傳輸管線。 XML 傳輸管線確定訊息是格式正確的 XML 檔案。 然後,將訊息儲存到 MessageBox 資料庫。

  • 協調流程引擎會在發現有訊息等待協調流程處理時,產生協調流程的執行個體。 根據訊息的總計而定,協調流程引擎將要求訊息或要求拒絕訊息儲存至 MessageBox 資料庫。

  • 同樣地,根據要求訊息或要求拒絕訊息而定,傳訊引擎使用其中一個傳送埠來處理訊息。 傳訊引擎先將訊息推入 XML 傳輸管線中,接著根據傳送埠組態而定,使用 FILE 配接器將訊息傳送至不同的檔案資料夾。

  • (倉儲系統和 ERP 系統監視指定的資料夾來取得訊息。)
