傳輸通訊協定

發行項
06/08/2023

Windows Communication Foundation (WCF) 會實作 WS-Atomic 交易和 WS-Coordination 通訊協定。

規格/文件	版本	連結
WS-Coordination	1.0 1.1	https://schemas.xmlsoap.org/ws/2004/10/wscoor/ https://docs.oasis-open.org/ws-tx/wscoor/2006/06
WS-AtomicTransaction	1.0 1.1	https://schemas.xmlsoap.org/ws/2004/10/wsat/ https://docs.oasis-open.org/ws-tx/wsat/2006/06

這些通訊協定規格的互通性需要滿足兩個層級：在應用程式之間，以及在異動管理員之間的層級 (請參閱下圖)。規格詳細描述兩種互通性層級的訊息格式和訊息交換。對應用程式之間的交換也會如同針對標準應用程式交換一樣，套用特定安全性、可靠性和編碼。但是，交易管理員之間若要成功地達成互通性，便需要有一致的特定繫結，因為使用者通常不會設定它。

本文描述 WS-Atomic 異動 (WS-AT) 安全性規格的組成，並且描述使用在異動管理員之間通訊的安全繫結程序。本文描述的方法已經使用 WS-AT 和 WS-Coordination 的其他實作成功通過測試，其中包含 IBM、IONA、Sun Microsystems 和其他實作。

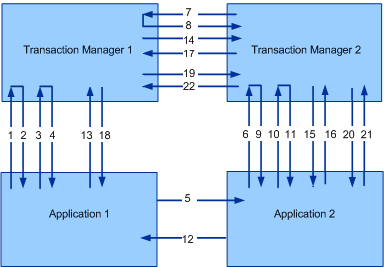

下圖描述兩個交易管理員 (交易管理員 1 和交易管理員 2) 以及兩個應用程式 (應用程式 1 和應用程式 2) 之間的互通性：

Screenshot that shows interaction between transaction managers.

使用一個啟動器 (I) 和一個參與者 (P) 考量一般的 WS-Coordination/WS-Atomic Transaction 案例。啟動器和參與者都有異動管理員 (分別是 ITM 和 PTM)。在本文中，兩階段交易認可稱為 2PC。

CreateCoordinationContext
CreateCoordinationContextResponse
登錄 (完成)
RegisterResponse
應用程式訊息
CreateCoordinationContext 與內容
登錄 (永久性)
RegisterResponse
CreateCoordinationContextResponse
登錄 (永久性)
RegisterResponse
應用程式訊息回應
認可 (完成)
準備 (2PC)
準備 (2PC)
已準備 (2PC)
已準備 (2PC)
已認可 (完成)
認可 (2PC)
認可 (2PC)
已認可 (2PC)
已認可 (2PC)

圖形與表格會從安全性觀點顯示四種訊息類別：

啟動訊息 (CreateCoordinationContext 和 CreateCoordinationContextResponse)。
登錄訊息 (Register 和 RegisterResponse)
通訊協定訊息 (準備、復原、認可和中止等等)。
應用程式訊息

前三個訊息類別會視為異動管理員訊息，並且在此主題稍後的「應用程式訊息交換」中會描述其繫結程序組態。第四個訊息類別是應用程式對應用程式訊息，並且在此主題稍後的「訊息範例」一節中會描述。本節描述 WCF 針對每個類別使用的通訊協定繫結。

下列 XML 命名空間與關聯的前置詞會使用在整份文件中。

Prefix	版本	命名空間 URI
s11		https://schemas.xmlsoap.org/soap/envelope/
wsa	Pre-1.0 1.0	`https://www.w3.org/2004/08/addressing` https://www.w3.org/2005/08/addressing/
wscoor	1.0 1.1	https://schemas.xmlsoap.org/ws/2004/10/wscoor/ https://docs.oasis-open.org/ws-tx/wscoor/2006/06
wsat	1.0 1.1	https://schemas.xmlsoap.org/ws/2004/10/wsat/ https://docs.oasis-open.org/ws-tx/wsat/2006/06
t	Pre-1.3 1.3	https://schemas.xmlsoap.org/ws/2005/02/trust/ https://docs.oasis-open.org/ws-sx/ws-trust/200512
o		https://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-secext-1.0.xsd
xsd		https://www.w3.org/2001/XMLSchema

異動管理員繫結程序

R1001：參與 WS-AT 1.0 異動的異動管理員必須使用 SOAP 1.1，並使用 WS-Addressing 2004/08 以便交換 WS-Atomic Transaction 和 WS-Coordination 訊息。

R1002：參與 WS-AT 1.1 異動的異動管理員必須使用 SOAP 1.1，並使用 WS-Addressing 2005/08 以便交換 WS-Atomic Transaction 和 WS-Coordination 訊息。

應用程式訊息並不限於這些繫結，並且會在稍後描述。

異動管理員 HTTPS 繫結程序

異動管理員 HTTPS 繫結程序僅依賴傳輸安全性來達到安全性，並且在異動樹狀中的每個傳送者與接收者組之間建立信任。

HTTPS 傳輸組態

X.509 憑證會用來建立交易管理員身分識別。需要用戶端/伺服器驗證，而用戶端/伺服器授權則留待實作詳細資料中說明：

R1111：透過網路提供的 X.509 憑證必須有符合起始電腦之完整網域名稱 (FQDN) 的主體名稱。
B1112：在系統中每個傳送者與接收者組之間的 DNS 都必須正常運作，X.509 主體名稱檢查才會成功。

啟動和登錄繫結組態

WCF 需要要求/回覆在 HTTPS 上有相互關聯的雙面繫結。 (如需有關相互關聯與要求/回覆訊息交換模式描述的詳細資訊，請參閱第 8 節的「WS-Atomic 交易」)。

2PC 通訊協定繫結組態

WCF 支援 HTTPS 上的單向 (資料包) 訊息。訊息間的相互關聯則留待實作詳細資料中說明。

B1131：實作必須支援wsa:ReferenceParameters，如同 WS-Addressing 中所述以達到 WCF 的 2PC 訊息相互關聯。

異動管理員混合安全性繫結程序

這是個替代 (混合模式) 繫結，會針對識別建立目的同時使用傳輸安全性和 WS-Coordination 發行權杖模型。啟動與登錄是兩個繫結之間唯一不同的項目。

HTTPS 傳輸組態

X.509 憑證會用來建立交易管理員身分識別。需要用戶端/伺服器驗證，而用戶端/伺服器授權則留待實作詳細資料中說明。

啟動訊息繫結組態

啟動訊息通常不會參與互通性，因為啟動訊息一般會發生在應用程式與其本機異動管理員之間。

B1221：WCF 會對啟動訊息使用雙面 HTTPS 繫結 (如傳訊通訊協定所述)。要求與回覆訊息使用 WS-AT 1.0 的 WS-Addressing 2004/08 以及 WS-AT 1.1 的 WS-Addressing 2005/08 產生相互關聯。

第 8 節的 WS-Atomic 異動規格進一步描述有關相互關聯與訊息交換模式的詳細資料。

R1222：在接收到 CreateCoordinationContext 後，協調器必須使用關聯的密碼 SecurityContextToken 發行 STx。在符合 WS-Trust 規格的 t:IssuedTokens 標頭中會傳回這個權杖。
R1223：如果啟動發生在現有的協調內容中，則使用與現有內容關聯之 t:IssuedTokens 的 SecurityContextToken 標頭就必須在 CreateCoordinationContext 訊息上流通。

應該會產生新的 t:IssuedTokens 標頭，以附加至傳出的 wscoor:CreateCoordinationContextResponse 訊息。

登錄訊息繫結組態

B1231：WCF 會使用雙面 HTTPS 繫結 (如傳訊通訊協定中所述)。要求與回覆訊息使用 WS-AT 1.0 的 WS-Addressing 2004/08 以及 WS-AT 1.1 的 WS-Addressing 2005/08 產生相互關聯。

第 8 節的 WS-AtomicTransaction 進一步描述有關相互關聯與訊息交換模式描述的詳細資料。

R1232：傳出的 wscoor:Register 訊息必須使用 IssuedTokenOverTransport 驗證模式 (如安全性通訊協定中所述)。

必須使用發行的 SecurityContextToken STx 簽署 wsse:Timestamp 元素。這個簽章是證明與特定異動關聯之權杖的所有權，並且用來驗證異動中登錄的參與者。 RegistrationResponse 訊息會透過 HTTPS 傳回。

2PC 通訊協定繫結組態

WCF 支援 HTTPS 上的單向 (資料包) 訊息。訊息間的相互關聯則留待實作詳細資料中說明。

B1241：實作必須支援wsa:ReferenceParameters，如同 WS-Addressing 中所述以達到 WCF 的 2PC 訊息相互關聯。

應用程式訊息交換

應用程式可以隨意使用應用程式之間訊息的任何特定繫結程序，只要繫結程序符合下列安全性需求：

R2001：應用程式之間的訊息必須將 t:IssuedTokens 標頭與訊息標頭中的 CoordinationContext 一起流通。
R2002：必須提供 t:IssuedToken 的完整性與機密性。

CoordinationContext 標頭包含 wscoor:Identifier。當xsd:AnyURI的定義允許同時使用絕對與相對 URI 時，WCF 只支援絕對 URI 的wscoor:Identifiers。

B2003：如果wscoor:CoordinationContext的wscoor:Identifier是相對 URI，則異動 WCF 服務將傳回錯誤。

訊息範例

CreateCoordinationContext 要求/回應訊息

下列訊息會遵循要求/回應模式。

CreateCoordinationContext 搭配 WSCoor 1.0

<s:Envelope>
  <s:Header>
    <a:Action>http://.../ws/2004/10/wscoor/CreateCoordinationContext</Action>
    <a:MessageID>urn:uuid:069f5104-fd88-4264-9f99-60032a82854e</MessageID>
    <a:ReplyTo>
      <Address>https://...</a:Address>
    </a:ReplyTo>
    <a:To>https://...</a:To>
    <wsse:Security>
      <u:Timestamp>
        <wsu:Created>2005-12-15T23:36:09.921Z</wsu:Created>
        <wsu:Expires>2005-12-15T23:41:09.921Z</wsu:Expires>
      </u:Timestamp>
    </wsse:Security>
  </s:Header>
  <s:Body xmlns:s="http://schemas.xmlsoap.org/soap/envelope/">
    <wscoor:CreateCoordinationContext>
      <wscoor:CoordinationType>...</wscoor:CoordinationType>
    </wscoor:CreateCoordinationContext>
  </s:Body>
</s:Envelope>

CreateCoordinationContext 搭配 WSCoor 1.1

<s:Envelope>
  <s:Header>
    <a:Action>http://docs.oasis-open.org/ws-tx/wscoor/2006/06/CreateCoordinationContext
    </a:Action>
    <a:MessageID>urn:uuid:069f5104-fd88-4264-9f99-60032a82854e</MessageID>
    <a:ReplyTo>
      <Address>https://...</a:Address>
    </a:ReplyTo>
    <a:To>https://...</a:To>
    <wsse:Security>
      <u:Timestamp>
        <wsu:Created>2005-12-15T23:36:09.921Z</wsu:Created>
        <wsu:Expires>2005-12-15T23:41:09.921Z</wsu:Expires>
      </u:Timestamp>
    </wsse:Security>
  </s:Header>
  <s:Body xmlns:s="http://schemas.xmlsoap.org/soap/envelope/">
    <wscoor:CreateCoordinationContext>
      <wscoor:CoordinationType>...</wscoor:CoordinationType>
    </wscoor:CreateCoordinationContext>
  </s:Body>
</s:Envelope>

CreateCoordinationContextResponse 搭配 Trust Pre-1.3 和 WSCoor 1.0

<s:Envelope>
  <!-- Data below is shown in the clear for
       illustration purposes only. -->
  <s:Header>
    <a:Action>./ws/2004/10/wscoor/CreateCoordinationContextResponse </a:Action>
    <a:RelatesTo>urn:uuid:069f5104-fd88-4264-9f99-60032a82854e</a:RelatesTo>
    <a:To s:mustUnderstand="1">https://... </a:To>
    <t:IssuedTokens>
 <wst:RequestSecurityTokenResponse
    xmlns:wsse="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-secext-1.0.xsd"
    xmlns:wssu="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-utility-1.0.xsd"
    xmlns:wst="http://schemas.xmlsoap.org/ws/2005/02/trust"
    xmlns:wsc="http://schemas.xmlsoap.org/ws/2005/02/sc"
    xmlns:wsp="http://schemas.xmlsoap.org/ws/2004/09/policy">
    <wst:TokenType>http://schemas.xmlsoap.org/ws/2005/02/sc/sct</wst:TokenType>
    <wst:RequestedSecurityToken>
      <wsc:SecurityContextToken>
        <wssu:Identifier>
          http://fabrikam123.com/SCTi
        </wssu:Identifier>
      </wsc:SecurityContextToken>
    </wst:RequestedSecurityToken>
    <wsp:AppliesTo>
        http://fabrikam123.com/CCi
    </wsp:AppliesTo>
    <wst:RequestedAttachedReference>
      <wsse:SecurityTokenReference >
        <wsse:Reference
           ValueType="http://schemas.xmlsoap.org/ws/2005/02/sc/sct"
           URI="http://fabrikam123.com/SCTi"/>
      </wsse:SecurityTokenReference>
    </wst:RequestedAttachedReference>
    <wst:RequestedUnattachedReference>
      <wsse:SecurityTokenReference>
        <wsse:Reference
          ValueType="http://schemas.xmlsoap.org/ws/2005/02/sc/sct"
          URI="http://fabrikam123.com/SCTi"/>
      </wsse:SecurityTokenReference>
    </wst:RequestedUnattachedReference>
    <wst:RequestedProofToken>
      <wst:BinarySecret
        Type="http://schemas.xmlsoap.org/ws/2005/02/trust/SymmetricKey">
        <!-- base64 encoded value -->
      </wst:BinarySecret>
    </wst:RequestedProofToken>
    <wst:Lifetime>
      <wssu:Created>2005-10-24T20:19:26.526Z</wssu:Created>
      <wssu:Expires>2005-10-25T06:24:26.526Z</wssu:Expires>
    </wst:Lifetime>
    <wst:KeySize>256</wst:KeySize>
</wst:RequestSecurityTokenResponse>
    </t:IssuedTokens>
    <o:Security xmlns:o="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-secext-1.0.xsd">
      <u:Timestamp u:Id="_0">
        <u:Created>2005-12-15T23:36:12.015Z</u:Created>
        <u:Expires>2005-12-15T23:41:12.015Z</u:Expires>
      </u:Timestamp>
    </o:Security>
  </s:Header>
  <s:Body>
    <wscoor:CreateCoordinationContextResponse>
      <wscoor:CoordinationContext>
        <wscoor:Identifier>
     http://fabrikam123.com/CCi
      </wscoor:Identifier>
        <wscoor:Expires>...</wscoor:Expires>
        <wscoor:CoordinationType>...</wscoor:CoordinationType>
        <wscoor:RegistrationService>
          <a:Address>https://...</a:Address>
          <a:ReferenceParameters>
             ...
          </a:ReferenceParameters>
        </wscoor:RegistrationService>
      </wscoor:CoordinationContext>
    </wscoor:CreateCoordinationContextResponse>
  </s:Body>
</s:Envelope>

CreateCoordinationContextResponse 搭配 Trust 1.3 和 WSCoor 1.1

<s:Envelope>
<!-- Data below is shown in the clear for illustration purposes only. -->
<s:Header>
<a:Action>http://docs.oasis-open.org/ws-tx/wscoor/2006/06/CreateCoordinationContextResponse </a:Action>
<a:RelatesTo>urn:uuid:069f5104-fd88-4264-9f99-60032a82854e</a:RelatesTo>
<a:To s:mustUnderstand="1">https://... </a:To>
<t:IssuedTokens>
<wst:RequestSecurityTokenResponse
xmlns:wsse="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-secext-1.0.xsd"
xmlns:wssu="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-utility-1.0.xsd"
xmlns:wst="http://docs.oasis-open.org/ws-sx/ws-trust/200512"
xmlns:wsc="http://schemas.xmlsoap.org/ws/2005/02/sc"
xmlns:wsp="http://schemas.xmlsoap.org/ws/2004/09/policy">
<wst:TokenType>http://schemas.xmlsoap.org/ws/2005/02/sc/sct</wst:TokenType>
<wst:RequestedSecurityToken>
<wsc:SecurityContextToken>
<wssu:Identifier> http://fabrikam123.com/SCTi
</wssu:Identifier>
</wsc:SecurityContextToken>
</wst:RequestedSecurityToken>
<wsp:AppliesTo> http://fabrikam123.com/CCi </wsp:AppliesTo>
<wst:RequestedAttachedReference>
<wsse:SecurityTokenReference >
<wsse:Reference
  ValueType="http://schemas.xmlsoap.org/ws/2005/02/sc/sct"
  URI="http://fabrikam123.com/SCTi"/>
</wsse:SecurityTokenReference>
</wst:RequestedAttachedReference>
<wst:RequestedUnattachedReference>
<wsse:SecurityTokenReference>
<wsse:Reference
 ValueType="http://schemas.xmlsoap.org/ws/2005/02/sc/sct"
 URI="http://fabrikam123.com/SCTi"/>
</wsse:SecurityTokenReference>
</wst:RequestedUnattachedReference>
<wst:RequestedProofToken>
<wst:BinarySecret
  Type="http://docs.oasis-open.org/ws-sx/ws-trust/200512/SymmetricKey">
  <!-- base64 encoded value -->
</wst:BinarySecret>
</wst:RequestedProofToken>
<wst:Lifetime>
<wssu:Created>2005-10-24T20:19:26.526Z</wssu:Created>
<wssu:Expires>2005-10-25T06:24:26.526Z</wssu:Expires>
</wst:Lifetime>
<wst:KeySize>256</wst:KeySize>
</wst:RequestSecurityTokenResponse>
</t:IssuedTokens>
<o:Security xmlns:o="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-secext-1.0.xsd">
<u:Timestamp u:Id="_0">
<u:Created>2005-12-15T23:36:12.015Z</u:Created>
<u:Expires>2005-12-15T23:41:12.015Z</u:Expires>
</u:Timestamp>
</o:Security>
</s:Header>
<s:Body>
<wscoor:CreateCoordinationContextResponse>
<wscoor:CoordinationContext>
<wscoor:Identifier> http://fabrikam123.com/CCi
</wscoor:Identifier>
<wscoor:Expires>...</wscoor:Expires>
<wscoor:CoordinationType>...</wscoor:CoordinationType>
<wscoor:RegistrationService>
<a:Address>https://...</a:Address>
<a:ReferenceParameters> ...
</a:ReferenceParameters>
</wscoor:RegistrationService>
</wscoor:CoordinationContext>
</wscoor:CreateCoordinationContextResponse>
</s:Body>
</s:Envelope>

登錄訊息

下列訊息是登錄訊息。

登錄 WSCoor 1.0

<s:Envelope>
  <s:Header>
    <a:Action>http://schemas.xmlsoap.org/ws/2004/10/wscoor/Register</a:Action>
    <a:MessageID>urn:uuid:ed418b86-a75e-4aea-9d4e-a5d0cb5c088e</a:MessageID>
    <a:ReplyTo>
      <a:Address>https://...</a:Address>
    </a:ReplyTo>
    <a:To>https://...</a:To>
    <wsse:Security
      s:mustUnderstand="1"
      xmlns:wsse="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-secext-1.0.xsd"
      xmlns:wssu="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-utility-1.0.xsd">
      <wssu:Timestamp wssu:Id="_0" >
        <wssu:Created>2005-12-15T23:36:13.827Z</wssu:Created>
        <wssu:Expires>2005-12-15T23:41:13.827Z</wssu:Expires>
      </wssu:Timestamp>
      <wsc:SecurityContextToken>
      <wssu:Identifier>
          http://fabrikam123.com/SCTi
      </wssu:Identifier>
      </wsc:SecurityContextToken>
      <!-- supporting signature over the timestamp -->
      <wsse:Signature xmlns:ds="http://www.w3.org/2000/09/xmldsig#">
        <ds:SignedInfo>
          <ds:CanonicalizationMethod Algorithm="http://www.w3.org/2001/10/xml-exc-c14n#"/>
          <ds:SignatureMethod Algorithm="http://www.w3.org/2000/09/xmldsig#hmac-sha1"/>
          <ds:Reference URI="#_0">
            <ds:Transforms>
              <ds:Transform Algorithm="http://www.w3.org/2001/10/xml-exc-c14n#"/>
            </ds:Transforms>
            <ds:DigestMethod Algorithm="http://www.w3.org/2000/09/xmldsig#sha1"/>
            <ds:DigestValue>
              alRzyhjLgoUOYoh8cx4n75eTcUk=
            </ds:DigestValue>
          </ds:Reference>
        </ds:SignedInfo>
        <ds:SignatureValue>YZYjnVvSOVasAQqQxaaviTSWtqI=</ds:SignatureValue>
        <ds:KeyInfo>
          <wsse:SecurityTokenReference
            xmlns:wsse="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-secext-1.0.xsd">
            <wsse:Reference
              URI="http://fabrikam123.com/SCTi"/>
          </wsse:SecurityTokenReference>
        </ds:KeyInfo>
      </wsse:Signature>
    </wsse:Security>
  </s:Header>
  <s:Body xmlns:s="http://schemas.xmlsoap.org/soap/envelope/">
    <wscoor:Register>
      <wscoor:ProtocolIdentifier>...</wscoor:ProtocolIdentifier>
      <wscoor:ParticipantProtocolService>
        <a:Address>https://... </a:Address>
      </wscoor:ParticipantProtocolService>
    </wscoor:Register>
  </s:Body>
</s:Envelope>

登錄 WSCoor 1.1

<s:Envelope>
<s:Header>
<a:Action>http://docs.oasis-open.org/ws-tx/wscoor/2006/06/Register</a:Action>
<a:MessageID>urn:uuid:ed418b86-a75e-4aea-9d4e-a5d0cb5c088e</a:MessageID>
<a:ReplyTo>
<a:Address>https://...</a:Address>
</a:ReplyTo>
<a:To>https://...</a:To>
<wsse:Security
s:mustUnderstand="1"
xmlns:wsse="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-secext-1.0.xsd"
xmlns:wssu="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-utility-1.0.xsd">
<wssu:Timestamp wssu:Id="_0" >
<wssu:Created>2005-12-15T23:36:13.827Z</wssu:Created>
<wssu:Expires>2005-12-15T23:41:13.827Z</wssu:Expires>
</wssu:Timestamp>
<wsc:SecurityContextToken>
<wssu:Identifier> http://fabrikam123.com/SCTi
</wssu:Identifier>
</wsc:SecurityContextToken>
<!-- supporting signature over the timestamp -->
<wsse:Signature xmlns:ds="http://www.w3.org/2000/09/xmldsig#">
<ds:SignedInfo>
<ds:CanonicalizationMethod Algorithm="http://www.w3.org/2001/10/xml-exc-c14n#"/>
<ds:SignatureMethod Algorithm="http://www.w3.org/2000/09/xmldsig#hmac-sha1"/>
<ds:Reference URI="#_0">
<ds:Transforms>
<ds:Transform Algorithm="http://www.w3.org/2001/10/xml-exc-c14n#"/>
</ds:Transforms>
<ds:DigestMethod
Algorithm="http://www.w3.org/2000/09/xmldsig#sha1"/>
<ds:DigestValue> alRzyhjLgoUOYoh8cx4n75eTcUk=
</ds:DigestValue>
</ds:Reference>
</ds:SignedInfo>
<ds:SignatureValue>YZYjnVvSOVasAQqQxaaviTSWtqI=
</ds:SignatureValue>
<ds:KeyInfo>
<wsse:SecurityTokenReference xmlns:wsse="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-secext-1.0.xsd">
  <wsse:Reference URI="http://fabrikam123.com/SCTi"/>
</wsse:SecurityTokenReference>
</ds:KeyInfo>
</wsse:Signature>
</wsse:Security>
</s:Header>
<s:Body xmlns:s="http://schemas.xmlsoap.org/soap/envelope/">
<wscoor:Register>
<wscoor:ProtocolIdentifier>...</wscoor:ProtocolIdentifier>
<wscoor:ParticipantProtocolService>
<a:Address>https://... </a:Address>
</wscoor:ParticipantProtocolService>
</wscoor:Register>
</s:Body>
</s:Envelope>

登錄回應 WSCoor 1.0

<s:Envelope>
  <s:Header>
    <a:Action>
      http://schemas.xmlsoap.org/ws/2004/10/wscoor/RegisterResponse
    </a:Action>
    <a:MessageID>urn:uuid:ed418b86-a75e-4aea-9d4e-a5d0cb5c088d</a:MessageID>
    <a:RelatesTo>
      urn:uuid:ed418b86-a75e-4aea-9d4e-a5d0cb5c088e
    </a:RelatesTo>
    <a:To>https://...</a:To>
    <wsse:Security
      s:mustUnderstand="1"
      xmlns:wsse="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-secext-1.0.xsd"
      xmlns:wssu="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-utility-1.0.xsd">
      <wssu:Timestamp>
        <wssu:Created>2005-12-15T23:36:13.827Z</wssu:Created>
        <wssu:Expires>2005-12-15T23:41:13.827Z</wssu:Expires>
      </wssu:Timestamp>
    </wsse:Security>
  </s:Header>
  <s:Body xmlns:s="http://schemas.xmlsoap.org/soap/envelope/">
    <wscoor:RegisterResponse>
      <wscoor:CoordinatorProtocolService>
        <a:Address>https://...</a:Address>
        <a:ReferenceParameters>
          ...
        </a:ReferenceParameters>
      </wscoor:CoordinatorProtocolService>
    </wscoor:RegisterResponse>
  </s:Body>
</s:Envelope>

登錄回應 WSCoor 1.1

<s:Envelope>
<s:Header>
<a:Action> http://docs.oasis-open.org/ws-tx/wscoor/2006/06/RegisterResponse
</a:Action>
<a:MessageID>urn:uuid:ed418b86-a75e-4aea-9d4e-a5d0cb5c088d</a:MessageID>
<a:RelatesTo> urn:uuid:ed418b86-a75e-4aea-9d4e-a5d0cb5c088e </a:RelatesTo>
<a:To>https://...</a:To>
<wsse:Security
s:mustUnderstand="1"
xmlns:wsse="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-secext-1.0.xsd"
xmlns:wssu="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-utility-1.0.xsd">
<wssu:Timestamp>
<wssu:Created>2005-12-15T23:36:13.827Z</wssu:Created>
<wssu:Expires>2005-12-15T23:41:13.827Z</wssu:Expires>
</wssu:Timestamp>
</wsse:Security>
</s:Header>
<s:Body xmlns:s="http://schemas.xmlsoap.org/soap/envelope/">
<wscoor:RegisterResponse>
<wscoor:CoordinatorProtocolService>
<a:Address>https://...</a:Address>
<a:ReferenceParameters> ... </a:ReferenceParameters>
</wscoor:CoordinatorProtocolService>
</wscoor:RegisterResponse>
</s:Body>
</s:Envelope>

兩階段交易認可通訊協定訊息

下列訊息與兩階段交易認可 (2PC) 通訊協定有關。

認可 WSAT 1.0

<s:Envelope>
  <s:Header>
    <a:Action>http://.../ws/2004/10/wsat/Commit</a:Action>
    <a:To>https://...</a:To>
    <wsse:Security
      s:mustUnderstand="1"
      xmlns:wsse="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-secext-1.0.xsd"
      xmlns:wssu="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-utility-1.0.xsd">
      <wssu:Timestamp wssu:Id="_0" >
        <wssu:Created>2005-12-15T23:36:13.827Z</wssu:Created>
        <wssu:Expires>2005-12-15T23:41:13.827Z</wssu:Expires>
      </wssu:Timestamp>
   </wsse:Security>
  </s:Header>
  <s:Body xmlns:s="http://schemas.xmlsoap.org/soap/envelope/">
    <wsat:Commit />
  </s:Body>
</s:Envelope>

認可 WSAT 1.1

<s:Envelope>
<s:Header>
<a:Action>http://docs.oasis-open.org/ws-tx/wsat/2006/06</a:Action>
<a:To>https://...</a:To>
<wsse:Security
s:mustUnderstand="1"
xmlns:wsse="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-secext-1.0.xsd"
xmlns:wssu="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-utility-1.0.xsd">
<wssu:Timestamp wssu:Id="_0" >
<wssu:Created>2005-12-15T23:36:13.827Z</wssu:Created>
<wssu:Expires>2005-12-15T23:41:13.827Z</wssu:Expires>
</wssu:Timestamp>
</wsse:Security>
</s:Header>
<s:Body xmlns:s="http://schemas.xmlsoap.org/soap/envelope/">
<wsat:Commit />
</s:Body>
</s:Envelope>

應用程式訊息

下列訊息是應用程式訊息。

應用程式訊息要求

<s:Envelope>
  <s:Header>
<!-- Addressing headers, all signed-->
    <wsse:Security s:mustUnderstand="1">
      <wssu:Timestamp wssu:Id="timestamp">
        <wssu:Created>2005-10-25T06:29:18.703Z</wssu:Created>
        <wssu:Expires>2005-10-25T06:34:18.703Z</wssu:Expires>
      </wssu:Timestamp>
      <wsse:BinarySecurityToken
          wssu:Id="IA_Certificate"
          ValueType="...#X509v3"
          EncodingType="...#Base64Binary">
        <!-- IA certificate -->
      </wsse:BinarySecurityToken>
      <e:EncryptedKey Id="encrypted_key">
            <!-- ephemeral key encrypted for PA certificate -->
        <e:ReferenceList xmlns:e="http://www.w3.org/2001/04/xmlenc#">
          <e:DataReference URI="#encrypted_body"/>
          <e:DataReference URI="#encrypted_CCi"/>
          <e:DataReference URI="#encrypted_issuedtokens"/>
        </e:ReferenceList>
      </e:EncryptedKey>
      <Signature xmlns="http://www.w3.org/2000/09/xmldsig#">
        <!-- signature over Addressing headers, Timestamp, and Body -->
      </Signature>
    </wsse:Security>
    <wsse11:EncryptedHeader>
     <!-- encrypted wscoor:CoordinationContext header containing CCi -->
    </wsse11:EncryptedHeader>
    <wsse11:EncryptedHeader>
      <!-- encrypted wst:IssuedTokens header containing SCTi -->
      <!-- wst:IssuedTokens header is taken verbatim from message #2 above, omitted for brevity -->
    </wsse11:EncryptedHeader>
  </s:Header>
  <s:Body wssu:Id="body">
    <!-- encrypted content of the Body element of the application message -->
    <e:EncryptedData Id="encrypted_body"
           Type="http://www.w3.org/2001/04/xmlenc#Content"
           xmlns:e="http://www.w3.org/2001/04/xmlenc#">
...
    </e:EncryptedData>
  </s:Body>
</s:Envelope>

傳輸通訊協定

異動管理員繫結程序

異動管理員 HTTPS 繫結程序

HTTPS 傳輸組態

啟動和登錄繫結組態

2PC 通訊協定繫結組態

異動管理員混合安全性繫結程序

HTTPS 傳輸組態

啟動訊息繫結組態

登錄訊息繫結組態

2PC 通訊協定繫結組態

應用程式訊息交換

訊息範例

CreateCoordinationContext 要求/回應訊息

CreateCoordinationContext 搭配 WSCoor 1.0

CreateCoordinationContext 搭配 WSCoor 1.1

CreateCoordinationContextResponse 搭配 Trust Pre-1.3 和 WSCoor 1.0

CreateCoordinationContextResponse 搭配 Trust 1.3 和 WSCoor 1.1

登錄訊息

登錄 WSCoor 1.0

登錄 WSCoor 1.1

登錄回應 WSCoor 1.0

登錄回應 WSCoor 1.1

兩階段交易認可通訊協定訊息

認可 WSAT 1.0

認可 WSAT 1.1

應用程式訊息

應用程式訊息要求

其他資源
