作業排程的甘特圖

甘特圖旨在讓生產規劃人員能夠控制和最佳化生產計劃。 甘特圖可讓作業流程透明化,並在考慮物料或資源短缺的情況下輕鬆調整生產時間表。 這有助於規劃人員充分利用可用資源,最大限度地減少正在進行的作業,並最佳化生產訂單的輸送量時間。

甘特圖是定義時間間隔內已排程活動的視覺表示形式。 這些活動根據具有由產能行事曆定義的產能資源進行排程。 甘特圖中可以顯示以下類型的活動。

  • 已排程作業的生產訂單中的作業。
  • 已計劃生產訂單中的作業。
  • 工時預測類型的作業已排程專案活動。

甘特圖檢視表

甘特圖可以在兩個不同的視圖中打開, 訂單視圖資源視圖。 在 訂單檢視中,活動分組在生產訂單下。 例如,如果您想要維護屬於同一訂單的所有作業的概觀,這可能很有用。 在資源檢視 ,所有作業都分組在單個資源下。 在最佳化資源等級 (例如機器或機器群組) 的計劃時,此檢視表非常有用。 下圖所示的甘特圖顯示了 具有以下關鍵元素的訂單檢視資源檢視

  1. 甘特圖活動
  2. 物料短缺圖示
  3. 物料可用性圖示
  4. 訂單交貨日期圖示
  5. 產能條

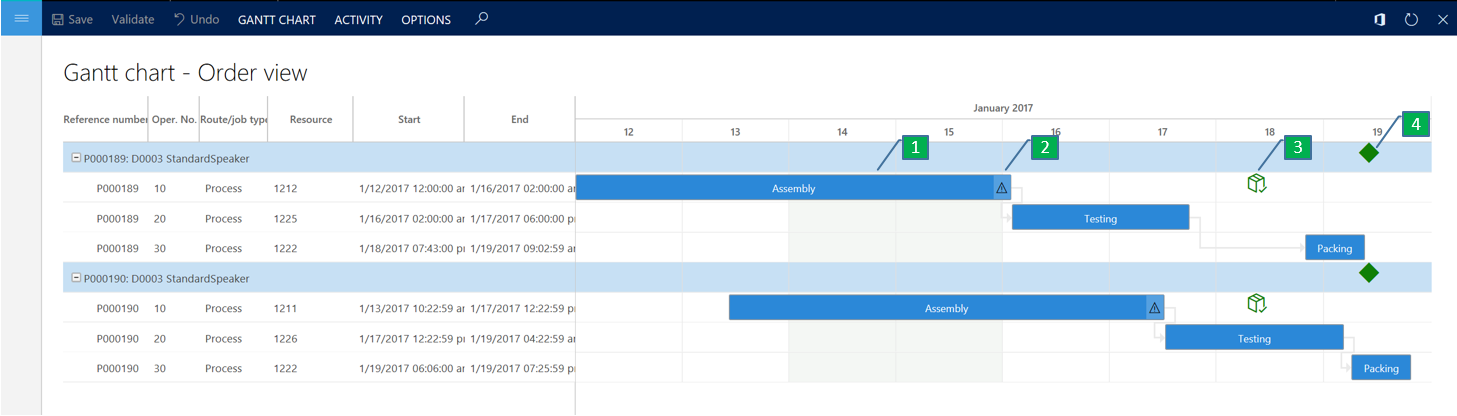

以下螢幕截圖顯示了訂單檢視。

訂單檢視。

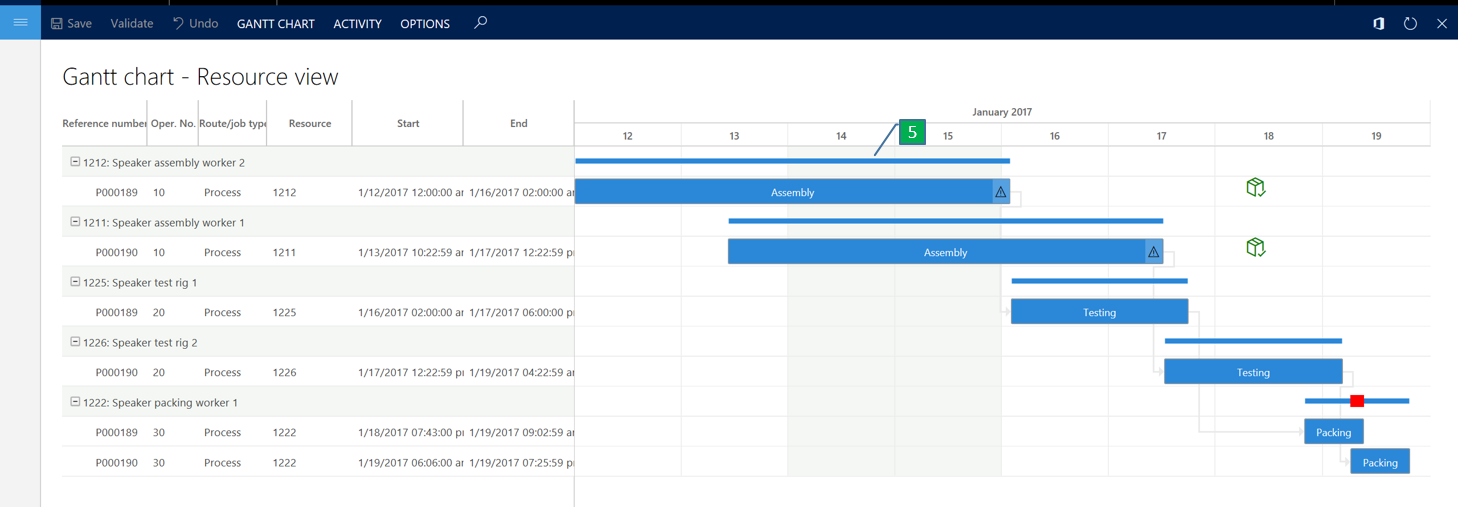

以下螢幕截圖顯示了資源檢視。

資源檢視。

活動

活動顯示為條形,並以具有預定開始和結束時間的時間刻度格線進行整理,使條形的長度與完成活動所需的時間成正比。 活動根據時間刻度顯示。 您可以在選擇開始和結束日期以及時間單位 (例如小時或天) 的功能表上調整時間刻度。 通過調整時間刻度,您可以將焦點設置在要管理活動的時間間隔上。

為了獲得更清楚的概覽,可使用有不同的選項控制活動的顏色。 您可以為活動設定單獨的顏色,使用用於應用程式的一般顏色主題的主題顏色,或將顏色設定為由生產訂單的顏色代碼控制。

活動的時間間隔有背景陰影。 具有白色陰影的時間段表示對用於活動的資源定義了產能的時間間隔,而具有灰色陰影的時間段表示未定義產能的時間間隔。

在圖表的左側,有關於活動的其他資訊,例如,計劃活動的資源和生產訂單號。 屬於同一訂單中作業間的關聯用箭頭表示。

您可以在活動對話方塊中取得有關活動的更多資訊。 要打開對話框,請按兩下活動或選擇 資訊 選單。 在活動對話方塊中,您可以查看計劃的開始和結束日期,以及有關活動計劃使用哪些物料的時間資訊。

活動可以在群組等級中分組。 群組等級是階層式的,可用於對活動進行邏輯分組。 例如,如果您有一個製造活動按地點、生產單位、資源組和資源分組的配置,則可以使用分組級別根據該配置對活動進行分組。 通過使用 功能表上的“全部 展開”和 “全部 摺疊”按鈕,可以在單個分組級別或圖表中的所有級別上展開和摺疊分組級別。 您還可以將群組等級設定為在打開圖表時展開或折疊群組等級。

物料可用性

可以設定甘特圖,為規劃人員提供有關各個活動的物料狀態詳細資訊。 例如,如果物料延遲並影響生產計劃,這可能會很實用。 在這種情況下,將在甘特圖中醒目顯示物料問題,以幫助規劃人員了解後果並進行必要的調整。

如果作業的排程開始日期晚於作業要使用物料的物料可用性日期,則作業將顯示物料短缺圖示。 物料可用日期是根據動態主計劃中的需求追蹤資訊計算得出的。 例如,物料短缺圖示將出現在正在消耗物料的作業上,該物料與收貨晚於作業計劃開始日期的採購訂單挂鉤。

物料可用日期指示器

如果將圖表設為顯示具有物料短缺的作業,則也可以顯示用於顯示作業的物料可用性日期的圖示。 僅當物料可用性日期在圖表的定義時間間隔內時,才會顯示該圖示。 如果物料可用性日期在定義的時間間隔之外,則可以從作業對話方塊的物料清單中擷取更詳細的物料可用性資訊。 在清單中,還有一個圖示顯示作業的後期材料。 您可以使用物料可用性日期作為開始日期重新排程作業。

訂單交貨日期指示器

此圖示表示生產訂單的交貨日期。 該圖示僅在訂單檢視中可見。

產能條

您可以將圖表設定為顯示資源產能條。 此橫條提供圖表定義時間間隔內活動的資源產能概覽。 在未預訂資源的時間段內,不會顯示容量列。 在資源預訂為產能的期間,產能條顯示為實心條。 在資源超額預訂的時間段,該橫條將顯示為更粗且呈紅色。 例如,如果兩個作業重疊,容量欄將指示在重疊的時間間隔內超額預訂。 當您排程作業時,產能條會動態更新。 您可以在顯示 容量列 選單上啟用容量列。 它只能顯示在資源檢視 。 如果要更詳細地查看資源的產能負載,請使用 產能負載 圖表,該圖表可以從所選作業的功能表或上下文功能表中打開。

甘特圖中的作業排程

甘特圖為調整生產計劃提供了不同的選項。 在甘特圖中,您可以拖放交互或從計劃功能表重新安排活動。 在計劃過程中,您可以考慮資源能力、資源能力和物料限制。

將作業排程為拖放互動

您可以在定義的時間間隔內以拖放交互的形式重新安排作業。 您只能在同一資源上重新計劃作業,並且一次只能計劃一個作業。

從功能表排程作業

在「計劃作業 功能表上,您可以根據計劃方向和計劃日期時間計劃在圖表中的一個或多個選定作業。 有三個可用的排程方向。

  • 從「排程日期」正向排程
  • 從「排程日期」逆向排程
  • 從物料可用性日期正向排程

無法在甘特圖定義的時間間隔之外計劃作業。 如果這樣做,作業將處於未計劃狀態,並且您將收到錯誤消息“無法在載入的時間段內計劃作業”。

排程上一個作業

在活動網路中,例如屬於同一生產訂單的作業,您可以使用 計劃以前的作業 功能來計劃與網路中所選作業相關的先前作業。 在以下範例中,醒目顯示的活動是選定的作業。 該圖顯示在排程上一個作業之前和排程上一個作業之後的情況。

安排上一個作業。

排程下一個作業

您可以使用「 安排下一個作業 」功能來安排與活動網路中所選作業相關的下一個作業。 在以下範例中,醒目顯示的活動是選定的作業。 該圖顯示在排程下一個作業之前和排程下一個作業之後的情況。

安排下一個作業。

針對作業排程

您可以使用 「圍繞作業 進行計劃」功能來安排下一個作業以及與活動網路中的選定作業相關的上一個作業。 在以下範例中,醒目顯示的活動是選定的作業。 該圖顯示在排程一個作業之前和排程該作業之後的情況。

圍繞工作進行安排。

安排作業

您可以使用 「安排」 功能安排同一資源上的選定活動。 這些活動可以處於相同的活動網路中,也可以屬於不同的網路。 當您使用安排功能時,所選活動之間的時間間隔將被消除。 您可以使用此功能來最佳化資源的產能利用率。 該圖顯示在排程一個作業之前和排程該作業之後的情況。

安排工作。

將一個資源的活動重新指派到另一個資源

您可以將一個資源的活動重新指派到另一個資源。 當機器出現故障或超額預訂,且您需要找到可以執行這項作業的其他可用資源時,這可能會很有用。

作為拖放互動重新指派活動

在「資源 」檢視中,您可以將活動作為拖放交互重新分配給甘特圖中的其他資源。 您可以透過選擇排程活動所在的資料列來執行此操作。 選擇該行后,您可以將該行拖動到圖表中分組到不同資源分組級別的資源。

從 [排程作業] 功能表重新指派活動

您可以從「計劃作業 」功能表打開的「 計劃作業 」對話框中重新分配 作業。 在此功能表中,您只能將作業重新分配給已載入甘特圖的資源。 如果只選擇一個作業,則資源的下拉清單將按適用的資源排序。 如果您選擇更多作業,則不會有來自資源清單的適用資源資訊。

將其他資源載入到甘特圖

在「資源」 檢視中,可以將其他資源載入到甘特圖。 如果您想為排程在超額預定或故障機器上的作業找到替代資源,這會很實用。 在「載入其他資源 」頁上,你將獲得自清單打開之日起具有日期效率的資源清單。 將先列出與甘特圖中所選作業相關的適用資源。 如果在打開清單之前選擇了多個作業,則不會顯示適用資源的指示。 在「載入其他資源 」頁上,可以在確認選擇時選擇一個或多個將載入甘特圖的資源。 如果在甘特圖的時間間隔內沒有為選定資源排程作業,則該資源將放置在甘特圖活動清單底部的資源群組等級下。

存取甘特圖

甘特圖可以從以下頁面打開。

頁面 描述
生產訂單清單及詳細資料 生產訂單清單及詳細資料頁面,您可以從一個或多個選定的訂單中打開甘特圖。 從甘特圖功能表項目打開圖表將載入與所選生產訂單相關的所有作業,以及在同一資源上排程的其他生產訂單的作業。 從甘特圖 – 快速檢視功能表項目打開圖表將僅載入與所選生產訂單相關的作業。 在此檢視中,無法計劃作業。
資源 資源頁面,您可以從功能表項目中打開甘特圖甘特圖。 選取後,在選定時間間隔中排程在資源上的所有作業都將載入到圖表中。
資源群組 資源群組頁面,您可以從功能表項目中打開甘特圖甘特圖。 選取後,在選定時間間隔中排程在資源群組中資源上的所有作業都將載入到圖表中。
甘特圖 在甘特圖 頁面,您可以按資源和資源組配置甘特圖。 例如,如果您想控制特定資源集或資源群組的生產活動,那麼您可以在甘特圖頁面上對其進行單獨設定。 然後,您可以從每個設定中打開甘特圖。
工時預測 (專案) 工時預測類型的專案活動可對資源排程作業。 在「 工時預測 」頁上的「 計劃 」功能表上,可以打開訂單上的甘特圖,以查看工時預測類型的作業計劃項目活動。
要完成的作業 (生產車間管理工作區中的清單) 生產車間管理中要完成的作業清單工作區顯示作業區選定資源上正在進行的生產和批次訂單的作業。 在甘特圖功能表項目上可以打開甘特圖,清單中選擇的所有作業都將載入到圖表中。
要下達的生產訂單 (從生產車間管理工作區打開) 從生產車間管理 工作區打開 要發放 的生產訂單頁面。 此頁面顯示待下達的已排程生產和批次訂單。 在此頁面上,您可以打開所選生產訂單的甘特圖。
