教學課程：在Excel中將串流數據可視化

從串流數據建立圖表有助於將數據對對對象的視覺影響最大化。 瞭解下方如何從串流數據建立動態圖表。

在本教學課程中，您將瞭解如何：

• 將連線感測器目前的值可視化
• 針對連接的感測器將一段時間的值可視化

先決條件

• 已啟用數據流器
• 感測器資料串流至 Excel 的 [數據輸入] 頁面

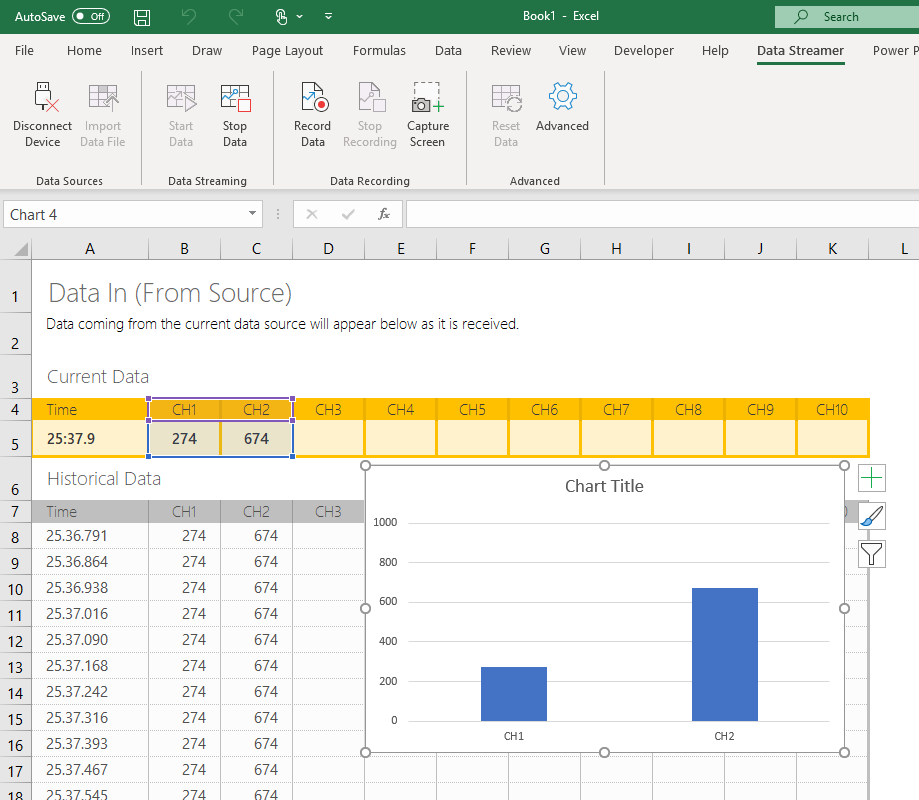

將已連線感測器的目前值可視化

1. 移至活頁簿 中的數據 工作表。
2. 針對您想要可視化的通道選取目前的數據，如第 5 列所示。
3. 選 取 [插入 > 建議的圖表]。
4. 從此建議清單或從 [ 所有圖表 ] 索引標籤中選取所需的圖表。根據預設，請嘗試使用柱形圖。
5. 選取 [確定 ] 將選取的圖表新增至 Excel 工作表。
6. 選 取 [數據流器 > 停止數據 ] 以停止串流數據，以允許軸編輯。
7. 選取數值座標軸，並設定此座標軸的界限。

現在，當已選取 [數據流器 > 開始數據 ] 時，此圖表會將最新的感測器值可視化。

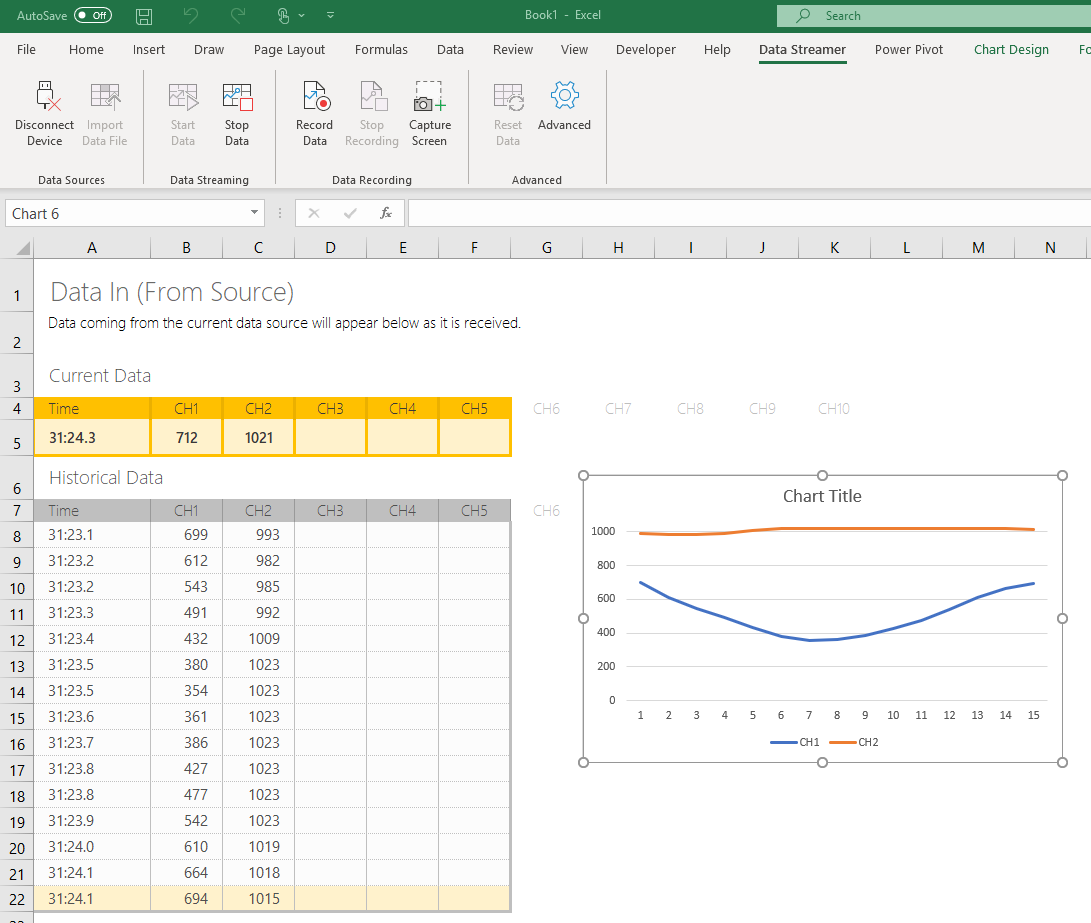

可視化連接感測器一段時間的值

1. 針對您想要可視化的通道，選取完整的歷程記錄數據範圍。
2. 選 取 [插入 > 建議的圖表]。
3. 移至 [所有圖表] ，然後選取視覺效果的 折線 圖或 散佈 圖。
4. 選取的圖表應該會顯示與所選通道相同的唯一數列數目。
5. 選取 [確定 ] 將選取的圖表新增至 Excel 工作表。
6. 選 取 [數據流器 > 停止數據 ] 以停止串流數據，以允許軸編輯。
7. 選取數值座標軸，並設定此座標軸的界限。

現在，當已選取 [數據流器 > 開始數據 ] 時，此圖表會將感測器一段時間的值變更可視化。
