自訂 X 軸和 Y 軸屬性

  • 發行項

適用於： Power BI Desktop Power BI 服務

本教學課程中，您將學到許多不同的方法，可以用來自訂視覺效果的 X 軸和 Y 軸。 並非所有視覺效果都擁有座標軸。 例如，圓餅圖就沒有座標軸。 而且自訂選項會隨視覺效果而不同。 選項太多而無法在單一文章中介紹，因此我們將探討一些最常用的自訂項目，並使用 Power BI 報表畫布中的視覺 [格式] 窗格以輕鬆解說。

必要條件

新增新的視覺效果

您必須先建立視覺效果，才能自訂視覺效果。

  1. 在 Power BI Desktop 中，開啟零售分析範例。

  2. 選取底部的黃色加號圖示以新增頁面。

    顯示新頁面圖示、黃色加號的螢幕擷取畫面。

  3. 從 [視覺效果] 窗格中選取堆疊直條圖圖示 。 這會將空白範本加入報表畫布中。

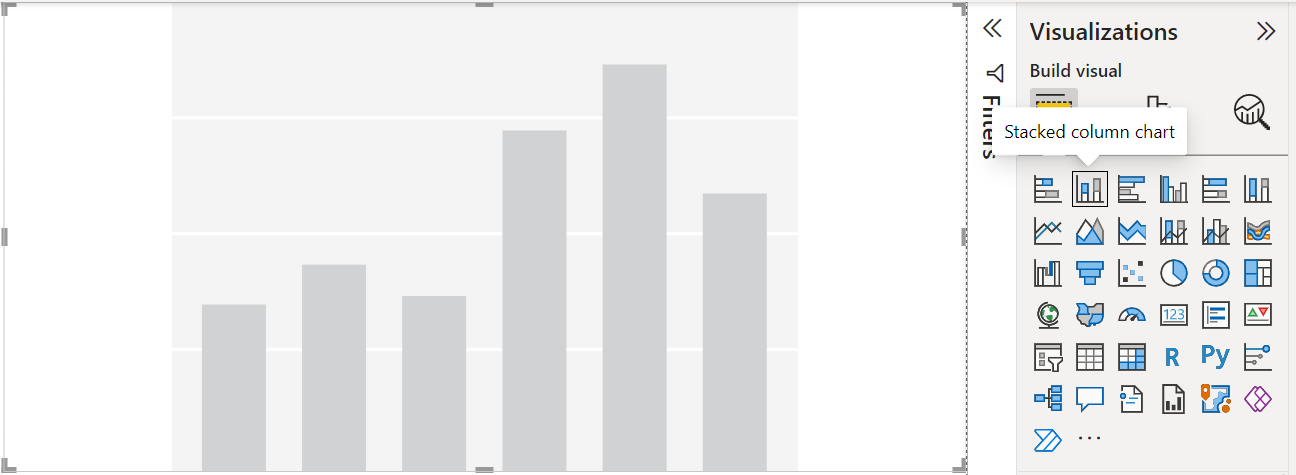

    [視覺效果] 窗格和空白堆疊直條圖的螢幕擷取畫面。

  4. 若要設定 X 軸的值，請從 [欄位] 窗格中選取 [時間]> [FiscalMonth]。

  5. 若要設定 Y 軸的值，請從 [欄位] 窗格中選取 [銷售額]> [去年度銷售額] 和 [銷售額]> [今年度銷售額]> [值]。

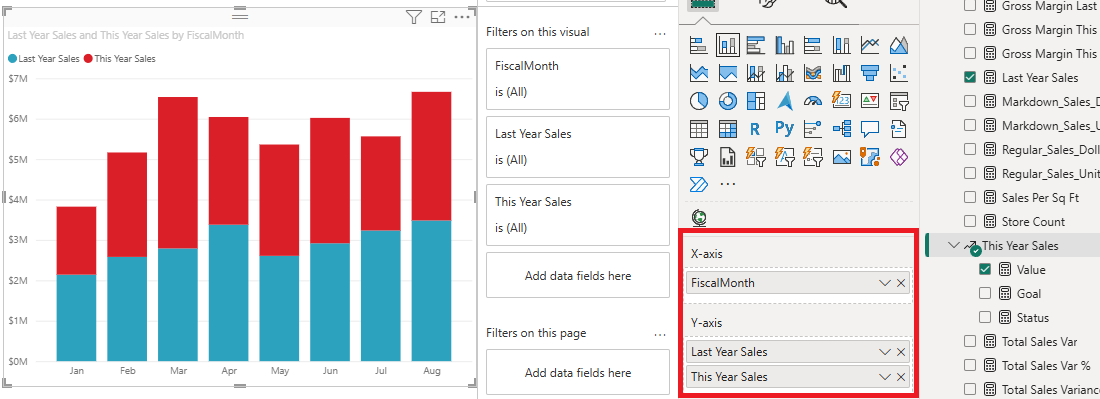

    已填入的堆疊直條圖螢幕擷取畫面。

現在您可以自訂您的 X 軸。 Power BI 提供您幾乎無限制的選項來格式化視覺效果。

自訂 X 軸

X 軸有許多可自訂的功能。 您可以新增及修改資料標籤和 X 軸標題。 針對類別，您可以修改橫條、直條、折線、面積的寬度、大小和填補。 針對值，您可以修改顯示單位、小數位數、格線。 如果主軸資料類型是純量，您可以在連續軸 (數值和日期時間等純量類型的預設值) 或類別軸之間選擇。 連續軸可以是線性或對數尺度，不需捲動即可顯示所有資料。 類別軸會顯示每個資料點的類別標籤，如果內容不適合繪圖區域，則會捲動。

下列範例示範自訂直條圖。 讓我們新增一些自訂項目，讓您熟悉這些選項，然後您就可以自行探索其餘自訂。

自訂 X 軸標籤

X 軸標籤會顯示在圖表中的直條下方。 現在，它們是淺灰色、小字，而且很難閱讀。 讓我們改變這點。

  1. 在 [視覺效果] 窗格中，選取 [格式] (筆刷圖示 ) 以顯示自訂選項。

  2. 展開 X 軸選項。

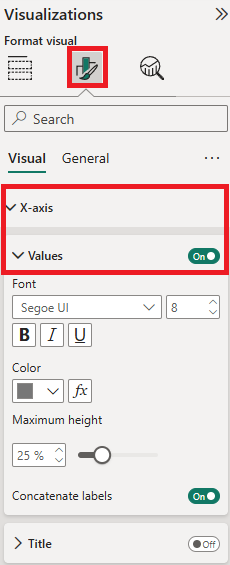

    X 軸選項的螢幕擷取畫面。

  3. 將 [X 軸] 滑桿移至 [開啟]。

    X 軸之 [開啟] 滑桿的螢幕擷取畫面。

    基於某些原因，您可能會想要將 X 軸設定為 [關閉]，例如，如果視覺效果在沒有標籤的情況下是一目了然的，或如果您的報表頁面擁擠，需要空間來顯示更多資料。

  4. 設定文字色彩、大小和字型的格式：

    • 色彩：選取黑色

    • 文字大小：輸入 14

    • 字型系列：選取 [Arial 黑色]

    • 資料行：開啟 [間距]

    • 內部邊框間距：輸入 40%

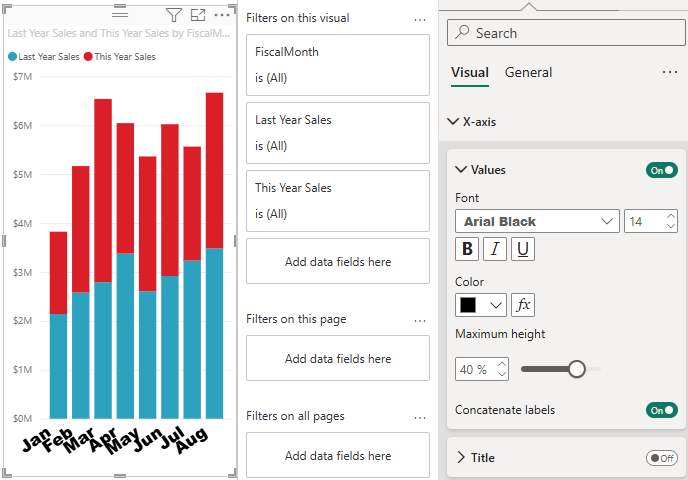

      傾斜標籤的螢幕擷取畫面。

  5. 也許您不喜歡 X 軸文字傾斜顯示的樣子。 您有數個選項。

    • 將文字大小變更為小於 14 的值。
    • 將視覺效果變大一些。
    • 增加 [最小類別寬度] 以顯示較少的直條，並加入捲軸。

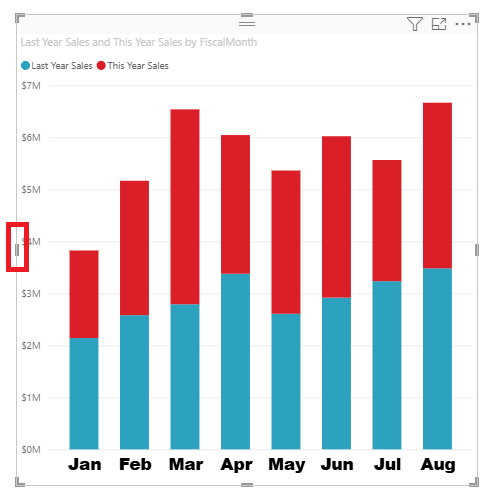

    在這裡，我們選擇第二個做法，抓取其中一個調整大小列將視覺效果加寬。 它現在可以容納 14 點文字了，不需要傾斜顯示文字或使用捲軸。

    水平標籤的圖表和格式化窗格。

自訂 X 軸標題

當 X 軸標題為 [開啟] 時，X 軸標題會顯示在 X 軸標籤下方。

  1. 一開始先將 X 軸標題設為 [開啟] 。

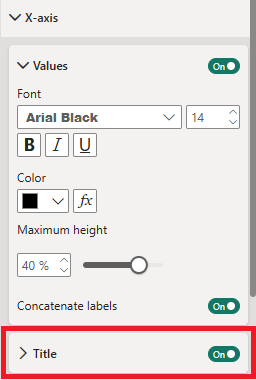

    顯示 X 軸標題開啟/關閉切換的螢幕擷取畫面。

    您會注意到的第一件事，就是您的視覺效果現在有了預設的 X 軸標題。 在本例中是 FiscalMonth。

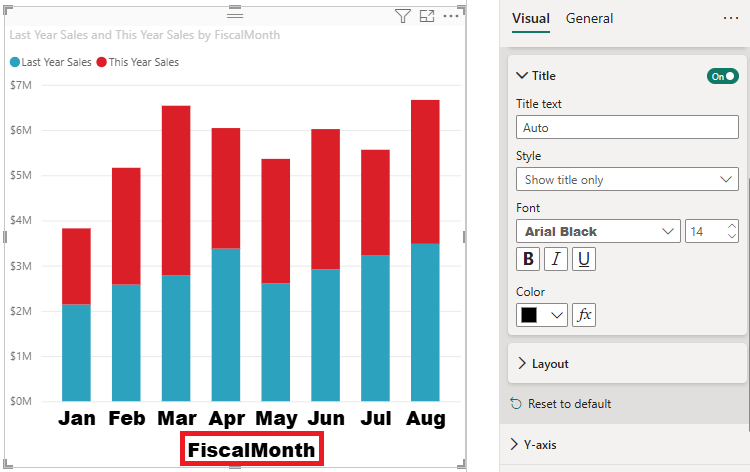

    底部顯示標題的圖表。

  2. 設定標題文字色彩、大小和字型的格式：

    • 標題色彩：選取橙色

    • 軸標題：輸入「會計月份」(含一個空格)

    • 標題文字大小：輸入 18

    完成自訂之後，堆疊直條圖看起來像這樣：

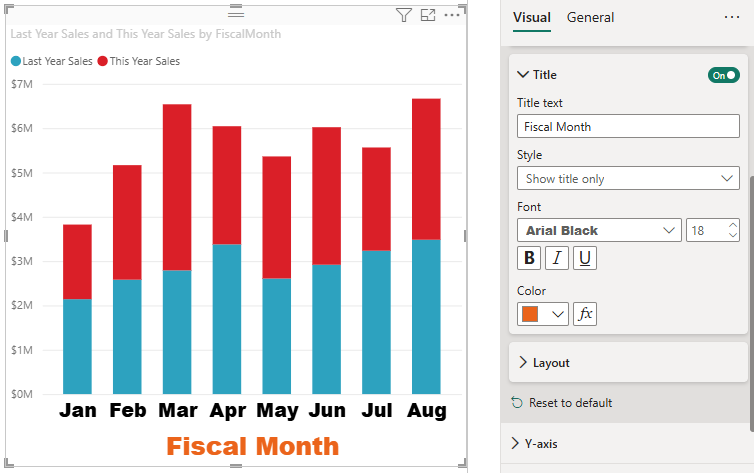

    已自訂的堆疊直條圖螢幕擷取畫面。

  3. 儲存您所做的變更，然後移至下個區段。 如果需要還原所有變更，請選取 [X 軸] 自訂窗格底部的 [還原為預設值]。 接下來，您將自訂您的 Y 軸。

自訂 Y 軸

Y 軸有許多可自訂的功能。 您可以新增及修改資料標籤、Y 軸標題、格線。 針對值，您可以修改顯示單位、小數位數、起始點、結束點。 針對類別，您可以修改橫條、直條、折線、面積的寬度、大小和填補。

下列範例繼續自訂剛才的直條圖。 讓我們進行一些變更，讓您熟悉這些選項，然後您就可以自行探索其餘自訂。

自訂 Y 軸標籤

Y 軸標籤預設會顯示在左邊。 現在，它們是淺灰色、小字，而且很難閱讀。 讓我們改變這點。

  1. 展開 Y 軸選項。

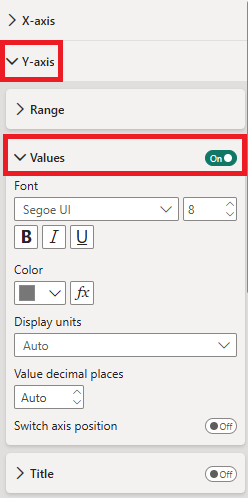

    Y 軸選項的螢幕擷取畫面。

  2. 將 [Y 軸] 滑桿移至 [開啟]。

    Y 軸之 [開啟] 滑桿的螢幕擷取畫面。

    您可能會為了保留空間給更多資料而關閉 Y 軸。

  3. 設定文字色彩、大小和字型的格式：

    • 色彩：選取黑色

    • 文字大小：輸入 10

    • 顯示單位：選取 [百萬]

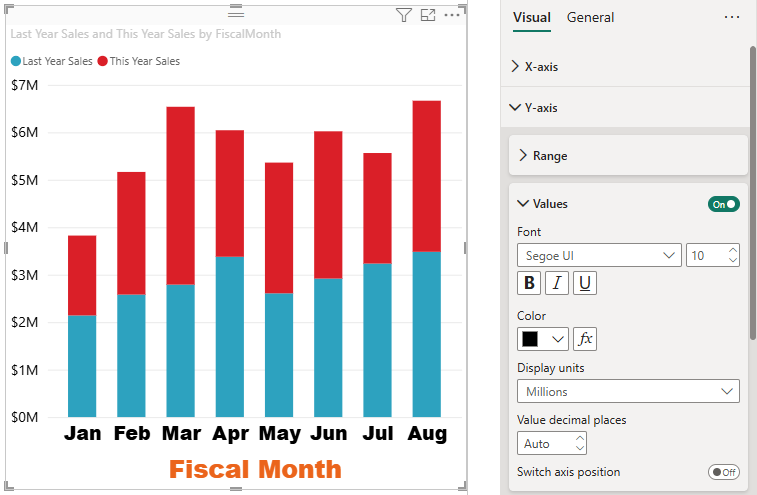

    Y 軸格式化後的圖表。

自訂 Y 軸標題

當 Y 軸標題為 [開啟] 時，Y 軸標題會顯示在 Y 軸標籤旁邊。 對於此視覺效果，具有 Y 軸標題並不會改善視覺效果，因此將 [標題] 保持為 [關閉]。 我們會在本教學課程稍後，將 Y 軸標題新增至雙軸視覺效果。

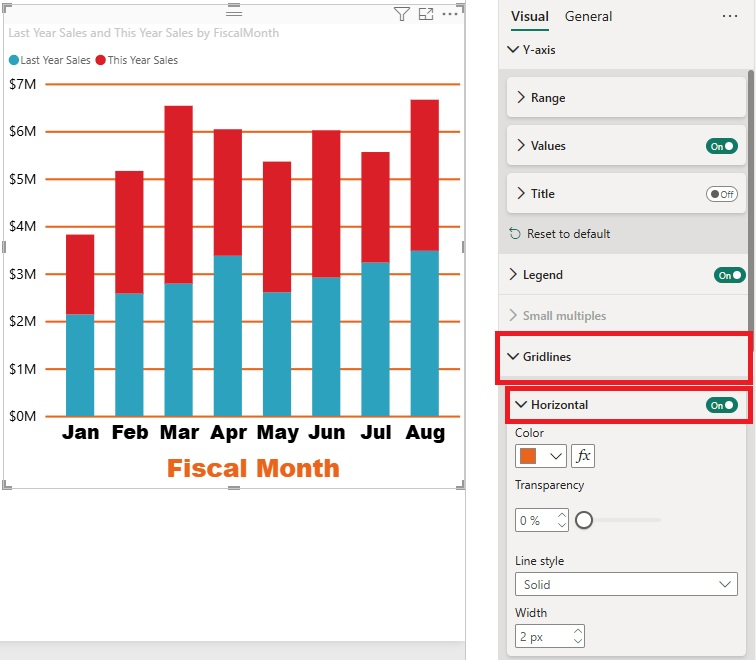

自訂格線

變更色彩並增加筆觸，讓格線更明顯：

  • 展開 [格線] 索引標籤：選取水平

  • 色彩：選取橙色

  • 寬度：輸入 2

在進行所有自訂之後，直條圖看起來應該類似這樣：

已自訂 Y 軸的圖表螢幕擷取畫面。

使用雙重 Y 軸自訂視覺效果

有些視覺效果使用兩個 Y 軸會更好。 組合圖就是極佳範例。 在格式化雙重 Y 軸之前，我們會建立組合圖來比較銷售額和毛利的趨勢。

建立具有兩個 Y 軸的圖表

  1. 選取一個直條圖，將其變更為 [折線與堆疊直條圖]。 這種類型的視覺效果支援單一折線圖值和多個可堆疊的資料行值。

    標示折線與堆疊直條圖圖示的 [視覺效果] 窗格螢幕擷取畫面。

  2. 從 [欄位] 窗格中，將 [銷售額]> [去年度毛利 %] 拖曳到 [折線圖值] 貯體。

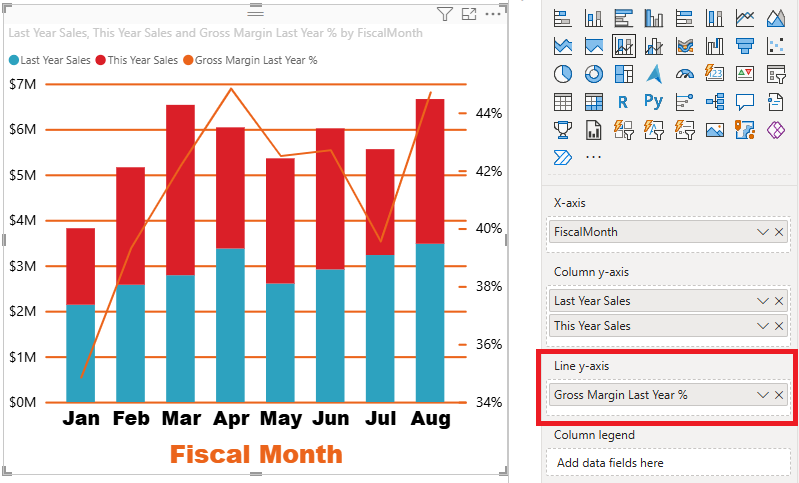

    折線與堆疊直條圖的螢幕擷取畫面，清楚地表示所有三個值。

  3. 重新格式化視覺效果以移除傾斜的 X 軸標籤。

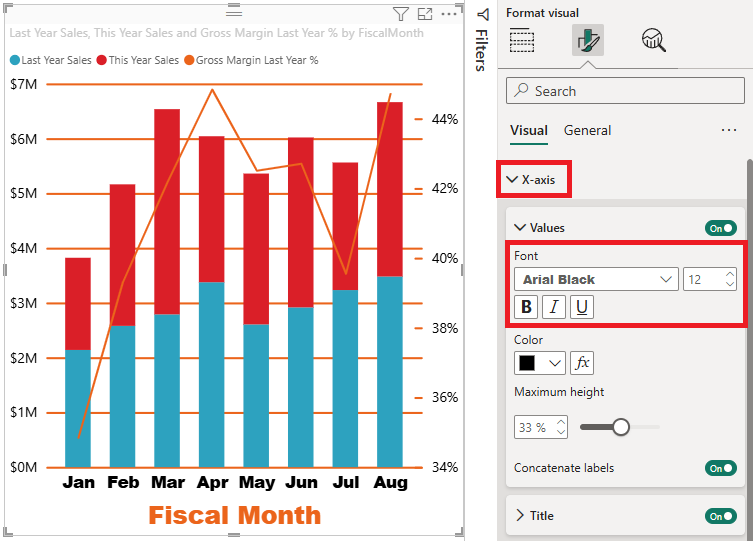

    字型大小縮減為 12 的組合圖和格式窗格。

    Power BI 會建立兩個 Y 軸，讓值可以採用不同的刻度。 左側的軸測量銷售金額，右側的軸測量毛利率百分比。

設定第二個 Y 軸的格式

因為我們一開始使用只有一個格式化 Y 軸的視覺效果，Power BI 使用相同的設定來建立第二個 Y 軸。 但我們可以變更此設定。

  1. 在 [視覺效果] 窗格中，選取筆刷圖示以顯示格式選項。

  2. 展開次要 Y 軸選項。

  3. 確認它是 [開啟]。 我們的第二個 Y 軸代表折線圖。

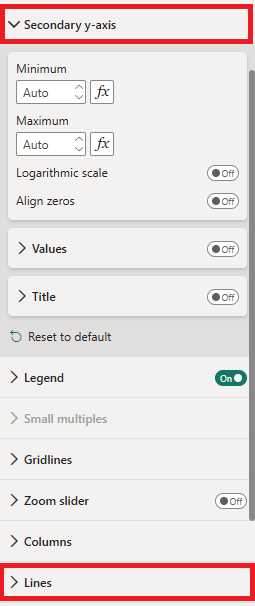

    [顯示次要] 選項的螢幕擷取畫面。

  4. (選擇性) 自訂兩個軸的字型色彩、大小、顯示單位。 如果您切換欄軸或行軸的 [位置]，這兩個軸就會換邊。

將標題加入兩軸

因為這個視覺效果如此複雜，加入軸標題比較好。 標題可幫助您的同事了解視覺效果的內容。

  1. 將 Y 軸 (欄) 及 Y 軸 (行) 的 [標題] 切換為 [開啟]。

  2. 將兩者的 [樣式] 都設定為 [僅顯示標題]。

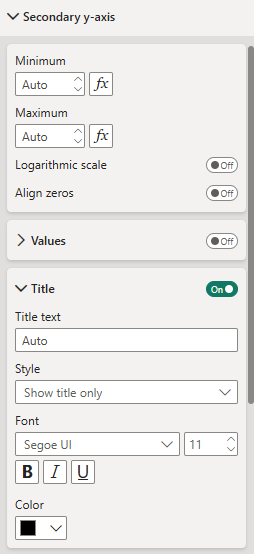

    [標題] 和 [樣式] 選項的螢幕擷取畫面。

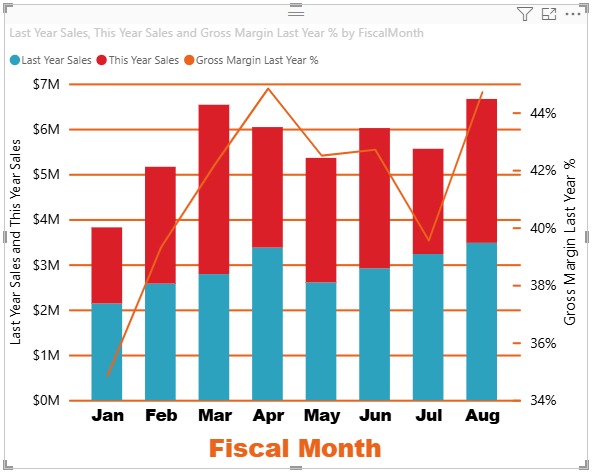

  3. 組合圖現在會顯示雙座標軸及其標題。

    自訂的雙重 Y 軸圖表螢幕擷取畫面。

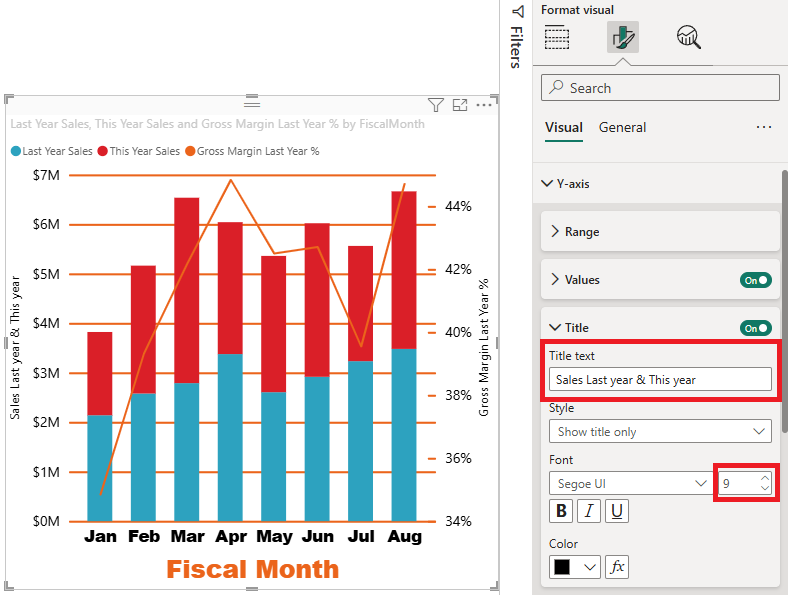

  4. 格式化標題。 在此範例中，我們將其中一個標題縮短，並減小兩個標題的字型大小。

    • 字型大小：9
    • 縮短了第一個 Y 軸的 [軸標題] (直條圖)：去年和今年的銷售量。

    完整標題的組合圖螢幕擷取畫面。

    如需詳細資訊，請參閱 Power BI 中色彩格式設定的祕訣和訣竅和自訂視覺效果的標題、圖例及背景。

反轉 y 軸

對於折線圖、橫條圖、直條圖、區域和組合圖，您可以反轉 Y 軸，將正值降低、負值升高。

  • 選取視覺效果。 在 [格式] 窗格中，展開 [Y 軸] 區段，展開 [範圍] 區段。 將 [反向範圍] 滑動到 [開啟]。

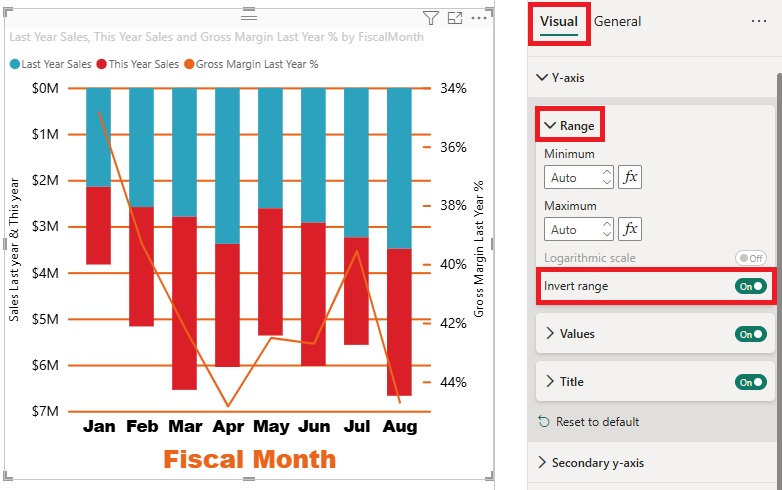

    直條圖的螢幕擷取畫面，其中反轉了 Y 軸上的值。

考量與限制

  • 對於連續軸刻度標記，您無法控制格式字串。 Power BI 會根據您的資料範圍選擇最佳的刻度間隔，並為此單位間隔建立最小格式字串，以保留空間。 日期值會根據您的系統或瀏覽器地區設定進行當地語系化。
