在遠端監視預先設定的解決方案中建立自定義規則

簡介

在預先設定的解決方案中，您可以設定 規則，以在裝置的遙測值達到特定閾值時觸發。 搭配遠端監視預先設定的解決方案使用動態遙測 說明如何將自定義遙測值，例如 ExternalTemperature 新增至您的解決方案。 本文說明如何在解決方案中建立動態遙測類型的自定義規則。

本教學課程使用簡單的 Node.js 模擬裝置來產生動態遙測，以傳送至預先設定的解決方案後端。 接著，您會在 RemoteMonitoring Visual Studio 解決方案中新增自定義規則，並將此自定義後端部署至您的 Azure 訂用帳戶。

若要完成本教學課程，您需要：

  • 有效的 Azure 訂用帳戶。 如果您沒有帳戶，只要幾分鐘就能建立免費試用帳戶。 如需詳細資料，請參閱 Azure 免費試用。
  • Node.js 0.12.x 版或更新版本來建立模擬裝置。
  • Visual Studio 2015 或 Visual Studio 2017，使用新的規則修改預先設定的解決方案後端。

提供解決方案

如果您尚未在帳戶中佈建遠端監視預先設定的解決方案：

  1. 使用您的 Azure 帳戶認證登入 azureiotsuite.com，然後按兩下 [+] 以建立解決方案。
  2. 請在 [遠端監視] 圖格上點擊 [] 並選擇 []。
  3. 輸入「遠端監視預設解決方案」的解決方案名稱。
  4. 選取 區域 和 訂用帳戶 以布建解決方案。
  5. 點擊 [建立解決方案] 開始佈建程式。 此過程通常需要幾分鐘的時間才能進行。

等候布建程式完成

  1. 點擊具有 布建 狀態的圖塊以查看詳解。
  2. 請注意 布建狀態，因為 Azure 服務會部署在 Azure 訂用帳戶中。
  3. 布建完成之後，狀態會變更為 Ready。
  4. 按兩下圖格，即可在右側窗格中查看解決方案的詳細數據。

備註

如果您在部署預先設定的解決方案時遇到問題，請檢閱 azureiotsuite.com 網站上的 權限 和 常見問題集。 如果問題持續發生，請在 入口網站上建立服務票證，。

是否有您預期會看到但未列於您解決方案中的詳細資料？ 在 User Voice上提供功能建議。

記下您為部署選擇的解決方案名稱。 您稍後在本教學課程中需要此解決方案名稱。

設定 Node.js 模擬裝置

  1. 在遠端監控儀表板上，點擊 [+ 新增裝置]，然後新增一個 自定義裝置。 記下 IoT 中樞主機名、裝置識別碼和裝置金鑰。 當您準備 remote_monitoring.js 裝置用戶端應用程式時，稍後在本教學課程中需要用到它們。

  2. 請確定 Node.js 0.12.x 版或更新版本已安裝在開發電腦上。 在命令提示字元或 Shell 中執行 node --version，以檢查版本。 如需使用套件管理員在 Linux 上安裝 Node.js 的相關信息，請參閱 透過套件管理員安裝 Node.js。

  3. 當您安裝 Node.js時，請將最新版的 azure-iot-sdk-node 存放庫複製到您的開發計算機。 務必使用 主分支 來取得最新版本的程式庫和範例。

  4. 從您本機的 azure-iot-sdk-node 儲存庫中，將以下兩個檔案從 node/device/samples 資料夾複製到開發電腦上的一個空資料夾：

    • packages.json
    • remote_monitoring.js

  5. 開啟 remote_monitoring.js 檔案，並尋找下列變數定義：

    var connectionString = "[IoT Hub device connection string]";

  6. 以您的裝置連接字串取代 [IoT 中樞裝置連接字串]。 使用您在步驟 1 中記下之 IoT 中樞主機名、裝置識別碼和裝置密鑰的值。 裝置連接字串的格式如下：

    HostName={your IoT Hub hostname};DeviceId={your device id};SharedAccessKey={your device key}

    如果您的 IoT 中樞主機名 contoso，且您的裝置識別碼 mydevice，則連接字串看起來會像下列代碼段：

    var connectionString = "HostName=contoso.azure-devices.net;DeviceId=mydevice;SharedAccessKey=2s ... =="

  7. 儲存檔案。 在包含這些檔案的資料夾中，於 Shell 或命令提示字元中執行下列命令，以安裝必要的套件，然後執行範例程式：

    npm install
node remote_monitoring.js

觀察作用中的動態遙測

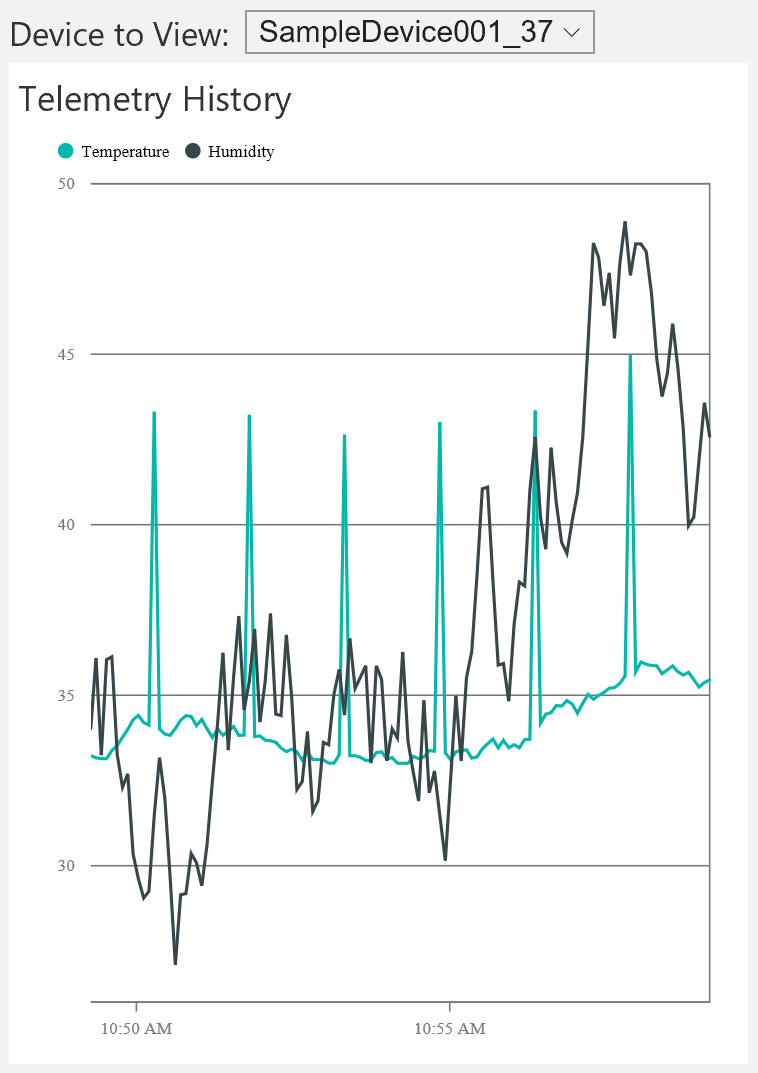

儀錶板會顯示來自現有模擬裝置的溫度和濕度遙測：

預設儀錶板

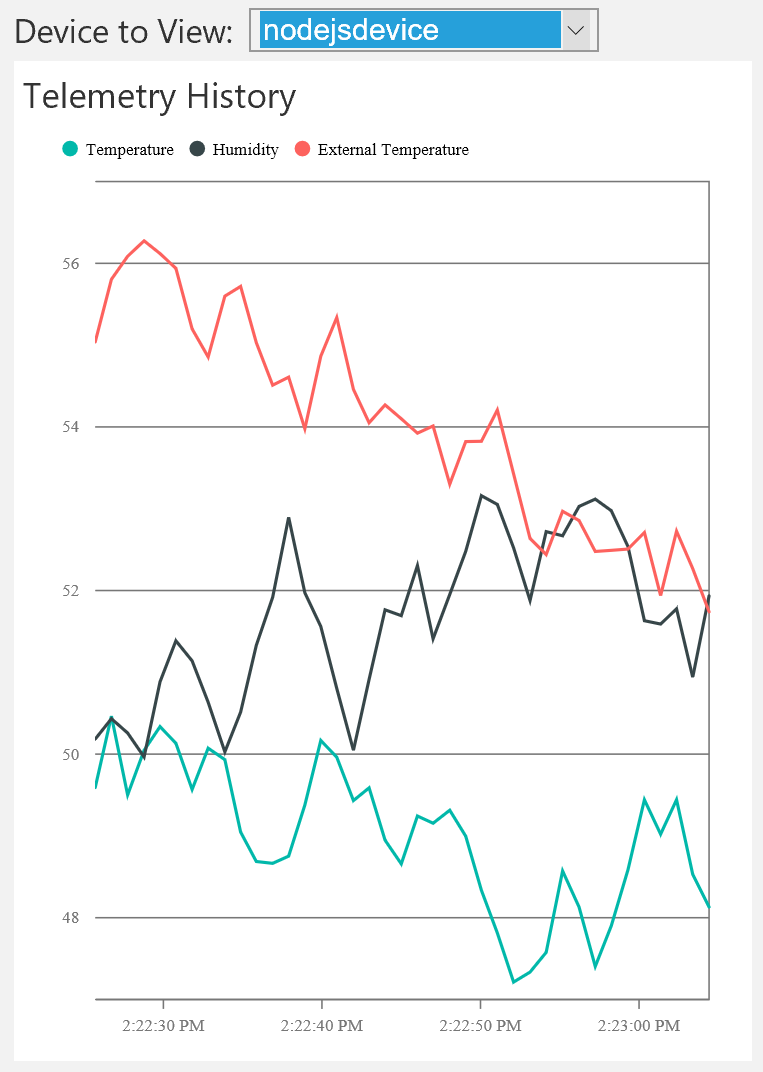

如果您選取您在上一節中執行的 Node.js 模擬裝置，您會看到溫度、濕度和外部溫度遙測：

將外部溫度新增至儀錶板

遠端監視解決方案會自動偵測額外的外部溫度遙測類型，並將它新增至儀錶板上的圖表。

當您已確認 ExternalTemperature 遙測數據已傳送至預先配置的解決方案後，可以停止 Node.js 控制台應用程式。 讓主控台視窗保持開啟，因為您將自定義規則新增至解決方案之後，再次執行此 Node.js 主控台應用程式。

規則儲存位置

規則的相關資訊會儲存在兩個位置：

  • DeviceRulesNormalizedTable 數據表 – 此數據表會儲存解決方案入口網站所定義規則的標準化參考。 當解決方案入口網站顯示裝置規則時，它會查詢此資料表中的規則定義。
  • DeviceRules Blob – 此 Blob 會儲存所有已註冊裝置所定義的所有規則，並定義為 Azure 串流分析作業的參考輸入。   當您在解決方案入口網站中更新現有的規則或定義新規則時，數據表和 Blob 都會更新以反映變更。 入口網站中顯示的規則定義來自數據表存放區，而串流分析作業所參考的規則定義則來自 Blob。

更新 RemoteMonitoring Visual Studio 解決方案

以下步驟示範如何修改 RemoteMonitoring Visual Studio 解決方案，以達成新規則，該規則使用模擬裝置傳送的 ExternalTemperature 遙測：

  1. 如果您尚未這麼做，請使用下列 Git 命令，將 azure-iot-remote-monitoring 存放庫 複製到本機計算機上的適當位置：

    git clone https://github.com/Azure/azure-iot-remote-monitoring.git

  2. 在 Visual Studio 中，從 azure-iot-remote-monitoring 存放庫的本機複本開啟RemoteMonitoring.sln檔案。

  3. 開啟 Infrastructure\Models\DeviceRuleBlobEntity.cs 檔案，然後新增 ExternalTemperature 属性，如下所示：

    public double? Temperature { get; set; }
public double? Humidity { get; set; }
public double? ExternalTemperature { get; set; }

  4. 在相同的檔案中，新增 ExternalTemperatureRuleOutput 屬性，如下所示：

    public string TemperatureRuleOutput { get; set; }
public string HumidityRuleOutput { get; set; }
public string ExternalTemperatureRuleOutput { get; set; }

  5. 開啟 Infrastructure\Models\DeviceRuleDataFields.cs 檔案，並在現有 Humidity 屬性之後新增下列 ExternalTemperature 属性：

    public static string ExternalTemperature
{

    get { return “ExternalTemperature”; } } }```

  1. 在相同的檔案中，更新 _availableDataFields 方法來包含 ExternalTemperature，如下所示：

    private static List<string> _availableDataFields = new List<string>
{
    Temperature, Humidity, ExternalTemperature
};

7.開啟 Infrastructure\Repository\DeviceRulesRepository.cs 檔案，並修改 BuildBlobEntityListFromTableRows 方法，如下所示：

```csharp
else if (rule.DataField == DeviceRuleDataFields.Humidity)
{
    entity.Humidity = rule.Threshold;
    entity.HumidityRuleOutput = rule.RuleOutput;
}
else if (rule.DataField == DeviceRuleDataFields.ExternalTemperature)
{
  entity.ExternalTemperature = rule.Threshold;
  entity.ExternalTemperatureRuleOutput = rule.RuleOutput;
}
```

重建並重新部署方案。

您現在可以將更新的解決方案部署到您的 Azure 訂用帳戶。

  1. 開啟具有管理員許可權的命令提示字元，並導航至 azure-iot-remote-monitoring 存放庫的本機複本根目錄。

  2. 若要部署更新的解決方案，請執行下列命令，並將其中的 {deployment name} 替換為您先前記下的預先設定的解決方案部署名稱。

    build.cmd cloud release {deployment name}

更新串流分析作業

部署完成時，您可以更新串流分析作業以使用新的規則定義。

  1. 在 Azure 入口網站中，流覽至包含預先設定解決方案資源的資源群組。 此資源群組與您在部署期間為解決方案指定的名稱相同。

  2. 流覽至 {deployment name}-Rules 串流分析作業。

3. 按一下 [停止] 以停止執行串流分析作業。 （您必須等候串流作業停止，才能編輯查詢。

4. 按一下 [查詢]。 編輯查詢以包含 ExternalTemperatureSELECT 語句。 下列範例顯示具有新 SELECT 語句的完整查詢：

```
WITH AlarmsData AS
(
SELECT
     Stream.IoTHub.ConnectionDeviceId AS DeviceId,
     'Temperature' as ReadingType,
     Stream.Temperature as Reading,
     Ref.Temperature as Threshold,
     Ref.TemperatureRuleOutput as RuleOutput,
     Stream.EventEnqueuedUtcTime AS [Time]
FROM IoTTelemetryStream Stream
JOIN DeviceRulesBlob Ref ON Stream.IoTHub.ConnectionDeviceId = Ref.DeviceID
WHERE
     Ref.Temperature IS NOT null AND Stream.Temperature > Ref.Temperature

UNION ALL

SELECT
     Stream.IoTHub.ConnectionDeviceId AS DeviceId,
     'Humidity' as ReadingType,
     Stream.Humidity as Reading,
     Ref.Humidity as Threshold,
     Ref.HumidityRuleOutput as RuleOutput,
     Stream.EventEnqueuedUtcTime AS [Time]
FROM IoTTelemetryStream Stream
JOIN DeviceRulesBlob Ref ON Stream.IoTHub.ConnectionDeviceId = Ref.DeviceID
WHERE
     Ref.Humidity IS NOT null AND Stream.Humidity > Ref.Humidity

UNION ALL

SELECT
     Stream.IoTHub.ConnectionDeviceId AS DeviceId,
     'ExternalTemperature' as ReadingType,
     Stream.ExternalTemperature as Reading,
     Ref.ExternalTemperature as Threshold,
     Ref.ExternalTemperatureRuleOutput as RuleOutput,
     Stream.EventEnqueuedUtcTime AS [Time]
FROM IoTTelemetryStream Stream
JOIN DeviceRulesBlob Ref ON Stream.IoTHub.ConnectionDeviceId = Ref.DeviceID
WHERE
     Ref.ExternalTemperature IS NOT null AND Stream.ExternalTemperature > Ref.ExternalTemperature
)

SELECT *
INTO DeviceRulesMonitoring
FROM AlarmsData

SELECT *
INTO DeviceRulesHub
FROM AlarmsData
```

  1. 按 [儲存] 以更新規則查詢。

  2. 按一下 [開始]，重新啟動串流分析作業。

在儀錶板中新增規則

您現在可以將 ExternalTemperature 規則新增至解決方案儀表板中的裝置。

  1. 瀏覽至解決方案入口網站。

2.流覽至 [裝置] 面板。

3. 找出您建立的自定義裝置，以傳送 ExternalTemperature 遙測，並在 [裝置 詳細資訊] 面板上 按一下 [新增規則]。

4. 在 數據字段中選取 ExternalTemperature。

  1. 將 [閾值] 設定為 56。 然後按下 [儲存並檢視規則]。

  2. 返回儀錶板以檢視警示歷程記錄。

  3. 在您留開的控制台視窗中，啟動 Node.js 控制台應用程式，開始傳送 ExternalTemperature 遙測資料。

8. 請注意，警示歷程記錄 數據表會在觸發新規則時顯示新的警示。

其他資訊

變更運算子 > 更為複雜，而且超出本教學課程中所述的步驟。 雖然您可以將串流分析作業更改為使用您喜歡的任何運算子，但在解決方案入口網站中反映該運算子則是一項更為複雜的任務。

後續步驟

既然您已瞭解如何建立自定義規則，您可以深入了解預先設定的解決方案：
