圓弧字符串

CircularString是零個或多個連續圓弧線段的集合。圓弧線段是由二維平面中三點定義的弧形線段：第一個點不能與第三個點相同。如果圓弧線段的所有三個點都是共弦線段，弧線段就會被視為線段。

這很重要

如需 SQL Server 2012 中引進之新空間功能的詳細描述和範例，包括 CircularString 子類型，請下載白皮書 SQL Server 2012 中的新空間功能。

CircularString 實例

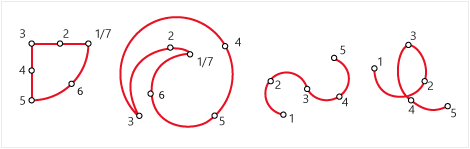

下圖顯示有效的 CircularString 實例：

已接受的執行個體

如果CircularString實例是空的，或者包含奇數個點，則接受該實例，其中 n > 1。接受以下 CircularString 實例。

DECLARE @g1 geometry = 'CIRCULARSTRING EMPTY';
DECLARE @g2 geometry = 'CIRCULARSTRING(1 1, 2 0, -1 1)';
DECLARE @g3 geometry = 'CIRCULARSTRING(1 1, 2 0, 2 0, 2 0, 1 1)';

@g3顯示CircularString實例可能已被接受，但無效。不接受下列 CircularString 實例宣告。這個宣告會拋出 System.FormatException 。

DECLARE @g geometry = 'CIRCULARSTRING(1 1, 2 0, 2 0, 1 1)';

有效的執行個體

有效的 CircularString 實例必須是空的，或具有下列屬性：

它必須包含至少一個圓弧線段（也就是至少三點）。
序列中每個圓弧線段的最後一個端點，但最後一個區段除外，必須是序列中下一個區段的第一個端點。
它必須有奇數個點。
它不能在範圍內自身重疊。
雖然 CircularString 實例可能包含線段，但這些線段必須由三個共弦點定義。

下列範例顯示有效的 CircularString 實例。

DECLARE @g1 geometry = 'CIRCULARSTRING EMPTY';
DECLARE @g2 geometry = 'CIRCULARSTRING(1 1, 2 0, -1 1)';
DECLARE @g3 geometry = 'CIRCULARSTRING(1 1, 2 0, 2 0, 1 1, 0 1)';
DECLARE @g4 geometry = 'CIRCULARSTRING(1 1, 2 2, 2 2)';
SELECT @g1.STIsValid(), @g2.STIsValid(), @g3.STIsValid(),@g4.STIsValid();

CircularString實例必須包含至少兩個圓弧線段，才能定義完整的圓形。 CircularString實例無法使用單一圓弧線段（例如（1 1、3 1、1 1 1）來定義完整的圓形。使用（1 1， 2 2， 3 1， 2 0， 1 1 1）來定義圓形。

下列範例顯示無效的 CircularString 實例。

DECLARE @g1 geometry = 'CIRCULARSTRING(1 1, 2 0, 1 1)';
DECLARE @g2 geometry = 'CIRCULARSTRING(0 0, 0 0, 0 0)';
SELECT @g1.STIsValid(), @g2.STIsValid();

具有共弦點的實例

在下列情況下，圓弧線段會被視為線段：

當這三個點都是共弦值時（例如，1 3、4 4、7 5）。
第一個和中間點相同時，但第三點不同（例如，1 3、1 3、7 5）。
當中間點和最後一點相同時，但第一個點不同（例如，1 3,4 4,4 4））。

範例

A。使用空白圓形字符串實例化 Geometry 實例

此範例示範如何建立空 CircularString 的實例：

DECLARE @g geometry;
SET @g = geometry::Parse('CIRCULARSTRING EMPTY');

B. 透過使用 CircularString 及一個圓弧線段來具現化幾何實例

下列範例示範如何使用 CircularString 單一圓弧線段建立實例（半圓形）：

DECLARE @g geometry;
SET @g = geometry:: STGeomFromText('CIRCULARSTRING(2 0, 1 1, 0 0)', 0);
SELECT @g.ToString();

C. 使用圓弧字串搭配多個圓弧線段來實例化幾何實例

下列範例示範如何建立 CircularString 具有多個圓弧線段的實例（全圓形）：

DECLARE @g geometry;
SET @g = geometry::Parse('CIRCULARSTRING(2 1, 1 2, 0 1, 1 0, 2 1)');
SELECT 'Circumference = ' + CAST(@g.STLength() AS NVARCHAR(10));

這會產生下列輸出：

Circumference = 6.28319

使用時 LineString 比較輸出， CircularString而不是：

DECLARE @g geometry;
SET @g = geometry::STGeomFromText('LINESTRING(2 1, 1 2, 0 1, 1 0, 2 1)', 0);
SELECT 'Perimeter = ' + CAST(@g.STLength() AS NVARCHAR(10));

這會產生下列輸出：

Perimeter = 5.65685

請注意， CircularString 此範例的值接近 2π （2 * pi），這是圓形的實際周長。

D. 在相同語句中使用 CircularString 宣告和具現化 Geometry 實例

此代碼段示範如何在同一個語句中宣告並實例化具有CircularString的geometry實例。

DECLARE @g geometry = 'CIRCULARSTRING(0 0, 1 2.1082, 3 6.3246, 0 7, -3 6.3246, -1 2.1082, 0 0)';

E. 使用圓形字符串初始化地理實例

下列範例示範如何使用 CircularString 來宣告和實例化 geography 的實例：

DECLARE @g geography = 'CIRCULARSTRING(-122.358 47.653, -122.348 47.649, -122.348 47.658, -122.358 47.658, -122.358 47.653)';

F. 使用形成直線的 CircularString 來具現化 Geometry 實例

下列範例示範如何建立 CircularString 直線的實例：

DECLARE @g geometry;
SET @g = geometry::STGeomFromText('CIRCULARSTRING(0 0, 1 2, 2 4)', 0);
