提供在 商務用 Skype Server 企業語音 中規劃通話入場控制之詳細範例，包括收集網路網站、地區和頻寬的相關信息。
此範例示範如何規劃及實作 CAC) (通話入場控制。 在高層級中，這包含下列活動：
找出 (稱為網路區域) 的所有網路中心和骨幹。
找出管理每個網路區域 CAC 的 商務用 Skype Server 中心網站。
找出並定義連線到每個網路區域的網路網站。
針對每個連線到 WAN 且受頻寬限制的網路網站，請描述 WAN 連線的頻寬容量，以及如果適用的話，對網路管理員針對 商務用 Skype Server 媒體流量設定的頻寬限制。 您不需要包含與 WAN 連線不受頻寬限制的網站。
將您網路中的每個子網與網路網站建立關聯。
對應網路區域之間的連結。 針對每個連結，描述其頻寬容量，以及網路管理員對 商務用 Skype Server 媒體流量所設定的任何限制。
定義每一組網路區域之間的路由。
收集必要資訊
若要準備通話入場控制，請收集下列步驟中所述的資訊：
識別您的網路區域。 網路區域代表網路骨幹或網路中樞。
網路骨幹或網路中樞是計算機網路基礎結構的一部分，可相互連接各種網路，提供不同 LAN 或子網之間的資訊交換路徑。 骨幹可以結合各種不同的網路，從一個小位置到廣大的地理區域。 骨幹的容量通常大於連線到該網的網路。
我們的拓撲範例有三個網路區域：北美洲、EMEA 和APAC。 網路區域包含一組網路網站。 請與您的網路管理員合作，為您的企業定義網路區域。
識別每個網路區域的相關聯中心網站。 中央網站包含至少一個前端伺服器，且 商務用 Skype Server 部署會管理透過網路區域 WAN 連線的所有媒體流量的 CAC。

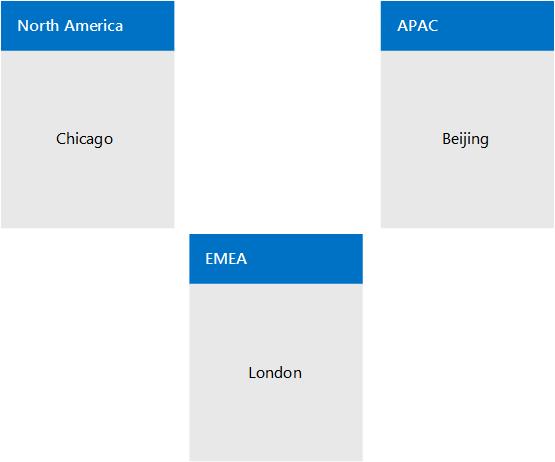

分成三個網路區域的範例企業網路
備註
多重標籤切換 (MPLS) 網路應以每個地理位置都有對應網路網站的網路區域表示。 如需詳細數據，請參閱 商務用 Skype 中的通話入場控制元件和對話框。
在上述的網路拓撲範例中，有三個網路區域，每個區域都有 商務用 Skype Server 管理 CAC 的中央網站。 網路區域的適當中心網站是由地理位置選擇。 由於網路區域內的媒體流量最為高，地理位置的擁有權可讓媒體獨立運作，即使其他中央網站無法使用也一樣。
在此範例中，名為 Chicago 的 商務用 Skype 部署是 北美洲 地區的中心網站。
北美洲 中的所有 商務用 Skype 用戶都位於芝加哥部署的伺服器上。 下表顯示這三個網路區域的中央網站。
網路區域及其相關聯的中央網站
網路區域 中央網站 北美 芝加哥 EMEA 倫敦 APAC 北京 備註
視您的 商務用 Skype Server 拓撲而定，相同的中心網站可以指派給多個網路區域。
針對每個網路區域，識別所有 (辦公室或位置) 其 WAN 連線不受頻寬限制的網路網站。 由於這些網站的頻寬不受限制，因此您不需要對它們套用 CAC 頻寬原則。
在下表所示的範例中，三個網路網站沒有受頻寬限制的WAN 鏈接：紐約、芝加哥和芝加哥。
網路網站不受 WAN 頻寬限制
網路網站 網路區域 紐約 北美 芝加哥 北美 底特律 北美 針對每個網路區域，識別所有透過頻寬限制的WAN連結連線到網路區域的網路網站。
為了協助確保音訊和視訊質量，建議這些受頻寬限制的網路網站具有監控的WAN和可限制網路區域內 (語音或視訊) 流量的 WAN 和 CAC 頻寬原則。
在下表所示的範例中，有三個網路網站受WAN頻寬限制：苗栗、里諾和阿爾布基。
受 WAN 頻寬限制的網路網站

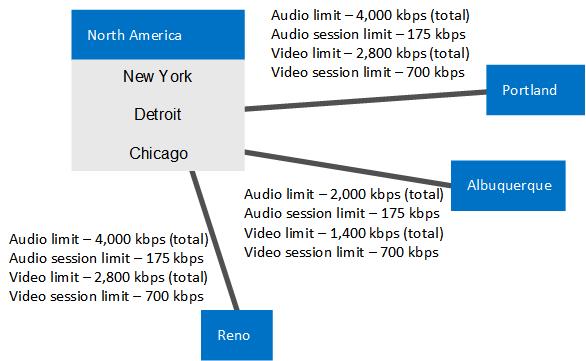

網路網站 網路區域 阿爾伯克基 北美 雷諾 北美 波特蘭 北美 CAC 網路區域 北美洲 三個未受頻寬限制的網路網站， (芝加哥、紐約和芝加哥) ，以及三個受 WAN 帶寬限制的網路網站 (在第 (處，Reno 和 Albuquerque)
針對每個受頻寬限制的WAN連結，判斷下列專案：
您要針對所有並行音訊會話設定的整體頻寬限制。 如果新的音訊會話導致超過此限制，商務用 Skype Server 不允許會話開始。
您要針對每個個別音訊會話設定的頻寬限制。 默認的 CAC 頻寬限制為 175 kbps，但系統管理員可加以修改。
您要針對所有並行視訊會話設定的整體頻寬限制。 如果新的視訊會話導致超過此限制，商務用 Skype Server 不允許會話開始。
您要針對每個個別視訊會話設定的頻寬限制。 默認的 CAC 頻寬限制為 700 kbps，但可由系統管理員修改。
具有WAN頻寬限制式資訊 (頻寬的網路網站，在 kbps)
網路網站 網路區域 BW 限制 音訊限制 音訊會話限制 視訊限制 視訊會話限制 阿爾伯克基 北美 5,000 2,000 175 1,400 700 雷諾 北美 10,000 4,000 175 2,800 700 波特蘭 北美 5,000 4,000 175 2,800 700 紐約 北美 (沒有限制) (沒有限制) (沒有限制) (沒有限制) (沒有限制) 芝加哥 北美 (沒有限制) (沒有限制) (沒有限制) (沒有限制) (沒有限制) 底特律 北美 (沒有限制) (沒有限制) (沒有限制) (沒有限制) (沒有限制)
針對您網路中的每個子網，指定其相關聯的網路網站。
重要
您網路中的每個子網都必須與網路網站建立關聯，即使網路網站的頻寬不受限制。 這是因為通話進入控制會使用子網信息來判斷端點位於哪個網路網站。 決定雙方在會話中的位置時，通話進入控制可以判斷是否有足夠的頻寬可以建立通話。 透過沒有頻寬限制的連結建立會話時，會產生警示。
重要
如果您部署音訊/視訊 Edge 伺服器，每個 Edge Server 的公用 IP 位址必須與部署 Edge Server 的網路網站相關聯。 A/V Edge Server 的每個公用IP位址都必須新增到您的網路設定中，做為子網，子網掩碼為32。 例如，如果您在芝加哥部署 A/V Edge Server，則針對這些伺服器的每個外部 IP 位址建立子網，子網掩碼為 32，並將網路網站 Chicago 與這些子網建立關聯。 如需公用IP位址的詳細數據，請參閱規劃 商務用 Skype的網路需求。
KHI) 警示 (金鑰健康情況指標，指定您網路中存在但未與子網相關聯的 IP 位址清單，或包含 IP 位址的子網與網路網站不相關聯。 在8小時內，這個警示不會超過一次。 相關警示資訊和範例如下：
來源：CS 頻寬原則服務 (核心)
事件編號：36034
層級：2
描述：下列IP位址的子網： <IP 位址> 清單未設定，或子網未與網路網站相關聯。
原因：網路設定中缺少對應IP位址的子網，或子網與網路網站不相關聯。
解析度：將對應於上述IP位址清單的子網新增至網路設定，並將每個子網與網路網站建立關聯。
例如，如果警示中的IP位址清單指定10.121.248.226和10.121.249.20，則這些IP位址可能不與子網相關聯，或與其關聯的子網不屬於網路網站。 如果 10.121.248.0/24 和 10.121.249.0/24 是這些地址的對應子網，您可以依照下列方式解決此問題：
a. 請確定IP位址10.121.248.226與10.121.248.0/24子網相關聯，且IP位址10.121.21.249.20與10.121.249.0/24子網相關聯。
b. 請確定 10.121.248.0/24 和 10.121.249.0/24 子網都與網路網站相關聯。
網路網站和關聯的子網 (頻寬在 kbps)
網路網站 網路區域 BW 限制 音訊限制 音訊會話限制 視訊限制 視訊會話限制 子網 阿爾伯克基 北美 5,000 2,000 175 1,400 700 172.29.79.0/23, 157.57.215.0/25, 172.29.90.0/23, 172.29.80.0/24 雷諾 北美 10,000 4,000 175 2,800 700 157.57.210.0/23, 172.28.151.128/25 波特蘭 北美 5,000 4,000 175 2,800 700 172.29.77.0/24 10.71.108.0/24, 157.57.208.0/23 紐約 北美 (沒有限制) (沒有限制) (沒有限制) (沒有限制) (沒有限制) 172.29.80.0/23, 157.57.216.0/25, 172.29.91.0/23, 172.29.81.0/24 芝加哥 北美 (沒有限制) (沒有限制) (沒有限制) (沒有限制) (沒有限制) 157.57.211.0/23, 172.28.152.128/25 底特律 北美 (沒有限制) (沒有限制) (沒有限制) (沒有限制) (沒有限制) 172.29.78.0/24 10.71.109.0/24, 157.57.209.0/23 在 商務用 Skype Server 通話入場控制中，網路區域之間的連線稱為區域連結。 針對每個地區鏈接，判斷下列專案，就像您對網路網站所做的一樣：
您要針對所有並行音訊會話設定的整體頻寬限制。 如果新的音訊會話導致超過此限制，商務用 Skype Server 不允許會話開始。
您要針對每個個別音訊會話設定的頻寬限制。 默認的 CAC 頻寬限制為 175 kbps，但系統管理員可加以修改。
您要針對所有並行視訊會話設定的整體頻寬限制。 如果新的視訊會話導致超過此限制，商務用 Skype Server 不允許會話開始。
您要針對每個個別視訊會話設定的頻寬限制。 默認的 CAC 頻寬限制為 700 kbps，但可由系統管理員修改。
含相關聯頻寬限制的網路區域連結
區域連結頻寬資訊在 kbps (頻寬)

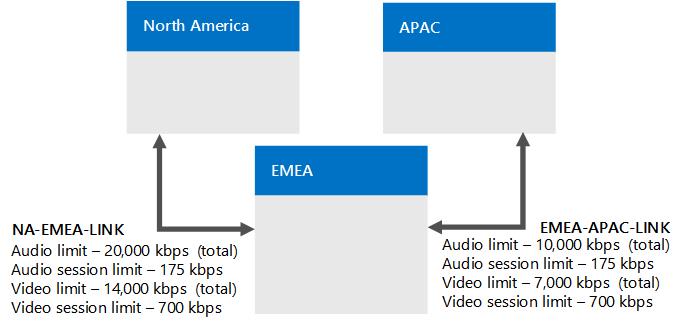

區域連結名稱 第一個地區 第二個地區 BW 限制 音訊限制 音訊會話限制 視訊限制 視訊會話限制 NA-EMEA-LINK 北美 EMEA 50,000 20,000 175 14,000 700 EMEA-APAC-LINK EMEA APAC 25,000 10,000 175 7,000 700 定義每一組網路區域之間的路由。
備註
北美洲 和 APAC 地區之間的路線需要兩個連結，因為沒有直接連接的區域連結。
地區路線
區域路由名稱 第一個地區 第二個地區 區域連結 NA-EMEA-ROUTE 北美 EMEA NA-EMEA-LINK EMEA-APAC-ROUTE EMEA APAC EMEA-APAC-LINK NA-APAC-ROUTE 北美 APAC NA-EMEA-LINK、EMEA-APAC-LINK 針對每一組直接由單一鏈接連線的網路網站， (稱為網站間連結) ，請判斷下列各項：
您要針對所有並行音訊會話設定的整體頻寬限制。 如果新的音訊會話導致超過此限制，商務用 Skype Server 不允許會話開始。
您要針對每個個別音訊會話設定的頻寬限制。 默認的 CAC 頻寬限制為 175 kbps，但系統管理員可加以修改。
您要針對所有並行視訊會話設定的整體頻寬限制。 如果新的視訊會話導致超過此限制，商務用 Skype Server 不允許會話開始。
您要針對每個個別視訊會話設定的頻寬限制。 默認的 CAC 頻寬限制為 700 kbps，但可由系統管理員修改。

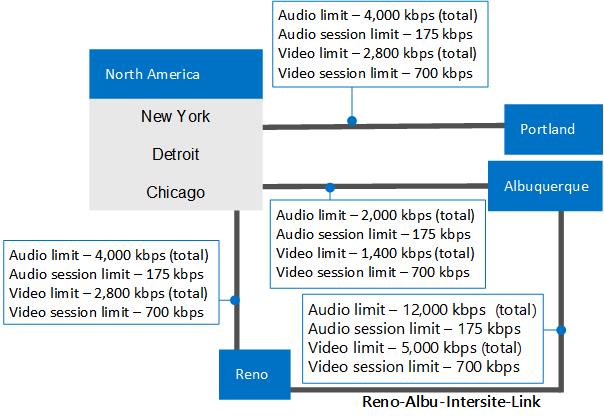

CAC 網路區域 北美洲 顯示 Reno 和 Albuquerque 之間網站間連結的頻寬容量和頻寬限制
兩個網路網站之間 Inter-Site 連結的頻寬資訊 (頻寬以 kbps)
網站間連結名稱 第一個網站 第二個網站 BW 限制 音訊限制 音訊會話限制 視訊限制 視訊會話限制 Reno-Albu-Intersite-Link 雷諾 阿爾伯克基 20,000 12,000 175 5,000 700
後續步驟
收集必要信息之後，您可以使用 商務用 Skype Server 管理命令介面或 商務用 Skype Server 控制台 來執行 CAC 部署。
備註
雖然您可以使用 商務用 Skype Server 控制台 來執行大部分的網路設定工作，但若要建立子網和網站間連結，您必須使用 商務用 Skype Server 管理命令介面。 如需詳細數據，請參閱 New-CsNetworkSubnet 和 New-CsNetworkInterSitePolicy。
