Analytics Platform System (APS) 使用可擴展元件，因此您可以根據業務需求，購買適量的處理和儲存體。 當您訂購 APS 時，需要這些核心硬體元件的組合。 特定硬體廠商可能會使用不同的命名慣例，或擁有其他元件。

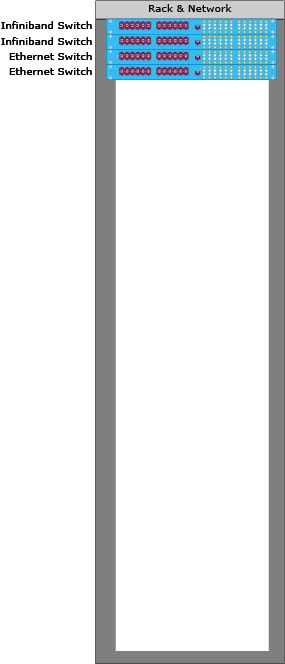

機架和網路
APS 元件全都儲存在適合您的資料中心的一個或多個機架中。 每個機架都隨附有配電裝置 (PDU)、兩個 InfiniBand 交換器和兩個乙太網路交換器。
資料縮放單位
資料縮放單位包含用於處理和儲存使用者資料的資料主機和直接連結儲存體 (DAS)。 若要新增容量，您可以根據硬體廠商支援的設定來新增資料縮放單位。 隨著資料縮放單位數目的增長，您需要視需要新增額外的機架和網路元件，以提供更多的電源、網路和機架基礎結構。
資料主機
資料主機是專門用來處理使用者資料的伺服器。 Parallel Data Warehouse (PDW) 在每個資料主機上執行一個計算節點。 針對 HPE 設備，資料縮放單位有兩個資料主機。 針對 Dell 和 Quanta 設備，資料縮放單位有三個資料主機。
直接連結存放裝置
直接連結儲存體 (DAS) 是連線到資料主機的磁碟集區。 所有資料主機都可以存取任何磁碟。 在無共用架構的一部分，在資料主機上執行的計算節點不會共用單個磁碟。 不過，為了達到高可用性，會共用儲存體存取權，而且每個資料主機都可以存取任何磁碟。

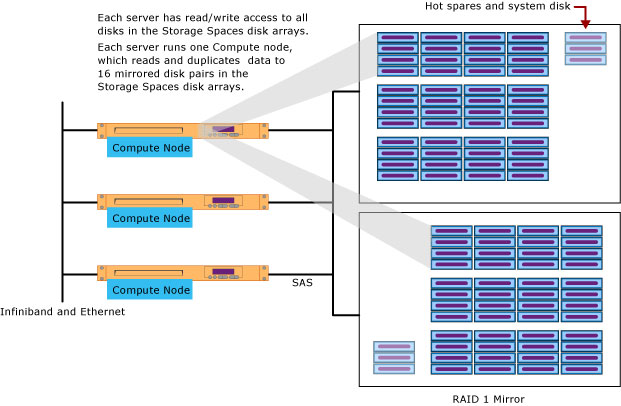

資料縮放單位架構 - DELL 和 Quanta

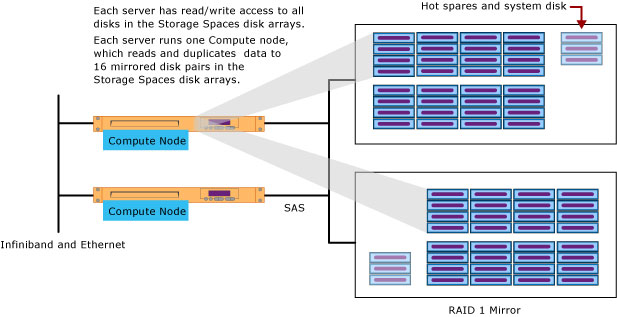

資料縮放單位架構 - HPE
資料縮放單位描述
資料縮放單位針對每個計算節點都有一部伺服器 (主機)，以及一個與序列連結 SCSI (SAS) 連結的直接連結磁碟陣列。 在儲存櫃內，磁碟陣列分成兩部分，每部分都有備援電源供應器。 Windows Server Storage Spaces 透過跨 RAID 1 鏡像磁碟組複製資料來管理使用者資料。 每個磁碟組中的磁碟會儲存在磁碟陣列的不同半部分中。
磁碟陣列也包含熱備援磁碟和系統磁碟。 如果磁碟失敗，Storage Spaces 會使用正常運作磁碟上資料的良好複本，在熱備援上重建資料的重複副本。 這是一項重要的自我修復功能，有助於防止資料遺失。
計算節點的磁碟總數：
DELL 有 96 個磁碟 = (3 部伺服器) * (每部伺服器 16 個磁碟) * (2 個用於備援磁碟)。
HPE 有 64 個磁碟 = (2 部伺服器) * (每部伺服器 16 個磁碟) * (2 個用於備援磁碟)。
此外，每個磁碟陣列都有熱備援磁碟和系統磁碟。
為了達到高可用性，當計算節點發生容錯移轉時，它仍然可以透過資料縮放單位中的其他主機運作及存取其使用者資料。 至少有一個直接連結的實體主機必須正常運作，否則對儲存體的資料存取會丟失。
針對磁碟大小，直接連結儲存體可以有 1、2 或 3 TB 的磁碟機。 所有資料縮放單位都必須有相同大小的磁碟。
基本縮放單位
基本縮放單位包含設備所需的最低數量的腦力主機、資料主機和直接連結儲存體。 它包括以下元件。
協調流程主機
此伺服器會執行 PDW 的邏輯思維。
被動主機
此伺服器提供高可用性。 在協調流程主機或資料主機發生失敗時，它可上線並準備好執行工作。 協調流程主機、被動主機和資料縮放單位伺服器會設定為 Windows 容錯移轉叢集。 設備中的每個機架都需要一個被動主機。
選用的被動主機
若要新增更多備援，可以選擇將第二個被動主機新增至基本縮放單位。
資料縮放單位
基本縮放單位包含一個位於機架底部的資料縮放單位。

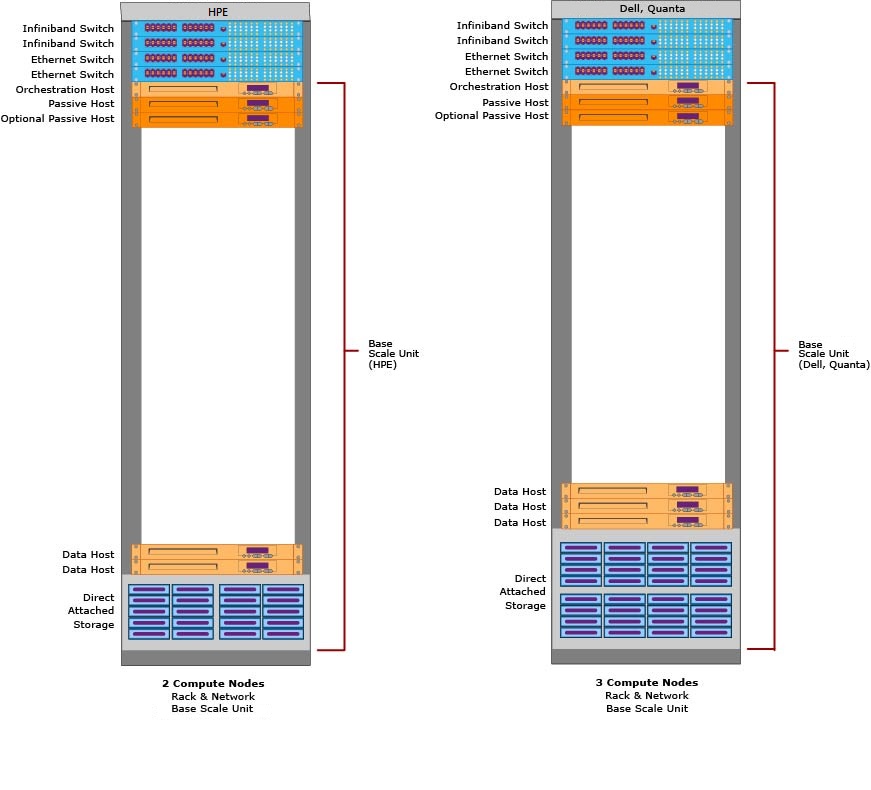

此圖顯示基本縮放單位外加機架和網路。 這是 Analytics Platform System 設備的最低設定。
