監視與疑難排解記憶體使用量

適用於:SQL Server

記憶體內部 OLTP 耗用記憶體的模式與磁碟資料表不同。 您可以使用針對記憶體和記憶體回收子系統提供的 DMV 或效能計數器,監視資料庫中記憶體最佳化資料表和索引所配置和使用的記憶體數量。 如此就能讓您同時深入查看系統和資料庫層級,並且讓您防止因記憶體耗盡而發生問題。

本主題將涵蓋監視您的記憶體內部 OLTP 記憶體使用量。

注意

本教學課程不適用於 Azure SQL 受控執行個體 或 Azure SQL 資料庫。 相反地,如需 Azure SQL 中記憶體內部 OLTP 的示範,請參閱:

  • Azure SQL 資料庫中的記憶體內部 OLTP

如需監視記憶體內部 OLTP 使用量的詳細資訊,請參閱:

  • Azure SQL 資料庫中的記憶體內部 OLTP
  • 監視 Azure SQL 資料庫與 Azure SQL 受控執行個體中的記憶體內部 OLTP 儲存體

建立含有記憶體最佳化資料表的範例資料庫

下列步驟會使用移轉來建立資料庫。

  1. 啟動 SQL Server Management Studio。

  2. 選取 [新增查詢]。

    注意

    如果您的資料庫已包含記憶體最佳化資料表,則可略過本節。

  3. 將此程式代碼貼到新的查詢視窗中,然後執行每個區段來建立此練習的測試資料庫。 IMOLTP_DB

    -- create a database to be used
    CREATE DATABASE IMOLTP_DB
    GO

  4. 下列範例文本會使用 C:\Data,但您的實例可能會針對資料庫數據檔使用不同的資料夾位置。 更新下列腳本,以針對記憶體內部檔案位置使用適當的位置,然後執行。

    ALTER DATABASE IMOLTP_DB ADD FILEGROUP IMOLTP_DB_xtp_fg CONTAINS MEMORY_OPTIMIZED_DATA
    ALTER DATABASE IMOLTP_DB ADD FILE( NAME = 'IMOLTP_DB_xtp' , FILENAME = 'C:\Data\IMOLTP_DB_xtp') TO FILEGROUP IMOLTP_DB_xtp_fg;
    GO

  5. 下列步驟將建立有三個記憶體最佳化資料表的資料庫,方便您在本主題其餘部分中使用。 在此範例中,我們將資料庫對應至資源集區,以便控制記憶體最佳化資料表可以取用的記憶體。 在資料庫中執行下列陳述式:

    -- create some tables
    USE IMOLTP_DB
    GO

    -- create the resoure pool
    CREATE RESOURCE POOL PoolIMOLTP WITH (MAX_MEMORY_PERCENT = 60);
    ALTER RESOURCE GOVERNOR RECONFIGURE;
    GO

    -- bind the database to a resource pool
    EXEC sp_xtp_bind_db_resource_pool 'IMOLTP_DB', 'PoolIMOLTP'

    -- you can query the binding using the catalog view as described here
    SELECT d.database_id
         , d.name
         , d.resource_pool_id
    FROM sys.databases d
    GO

    -- take database offline/online to finalize the binding to the resource pool
    USE master
    GO

    ALTER DATABASE IMOLTP_DB SET OFFLINE
    GO
    ALTER DATABASE IMOLTP_DB SET ONLINE
    GO

    -- create some tables
    USE IMOLTP_DB
    GO

    -- create table t1
    CREATE TABLE dbo.t1 (
           c1 int NOT NULL CONSTRAINT [pk_t1_c1] PRIMARY KEY NONCLUSTERED
         , c2 char(40) NOT NULL
         , c3 char(8000) NOT NULL
         ) WITH (MEMORY_OPTIMIZED = ON, DURABILITY = SCHEMA_AND_DATA)
    GO

    -- load t1 150K rows
    DECLARE @i int = 0
    BEGIN TRAN
    WHILE (@i <= 150000)
       BEGIN
          INSERT t1 VALUES (@i, 'a', replicate ('b', 8000))
          SET @i += 1;
       END
    Commit
    GO

    -- Create another table, t2
    CREATE TABLE dbo.t2 (
           c1 int NOT NULL CONSTRAINT [pk_t2_c1] PRIMARY KEY NONCLUSTERED
         , c2 char(40) NOT NULL
         , c3 char(8000) NOT NULL
         ) WITH (MEMORY_OPTIMIZED = ON, DURABILITY = SCHEMA_AND_DATA)
    GO

    -- Create another table, t3
    CREATE TABLE dbo.t3 (
           c1 int NOT NULL CONSTRAINT [pk_t3_c1] PRIMARY KEY NONCLUSTERED HASH (c1) WITH (BUCKET_COUNT = 1000000)
         , c2 char(40) NOT NULL
         , c3 char(8000) NOT NULL
         ) WITH (MEMORY_OPTIMIZED = ON, DURABILITY = SCHEMA_AND_DATA)
    GO


監視記憶體使用量

使用 SQL Server Management Studio 監視記憶體使用量

SQL Server 2014 (12.x) 隨附內建的標準報表,可用來監視記憶體中資料表耗用的記憶體。 您可以使用 [物件總管] 存取這些報表。 您也可以使用物件總管監視個別記憶體最佳化資料表耗用的記憶體。

資料庫層級的耗用量

您可以監視資料庫層級的記憶體使用量,如下所述。

  1. 啟動 SQL Server Management Studio,並連線到您的 Azure SQL 受控執行個體伺服器。

  2. 在 [物件總管] 中,以滑鼠右鍵按一下要產生報表的資料庫。

  3. 在操作功能表中,依序選取 [報表] -> [標準報表] -> [記憶體最佳化物件使用的記憶體]

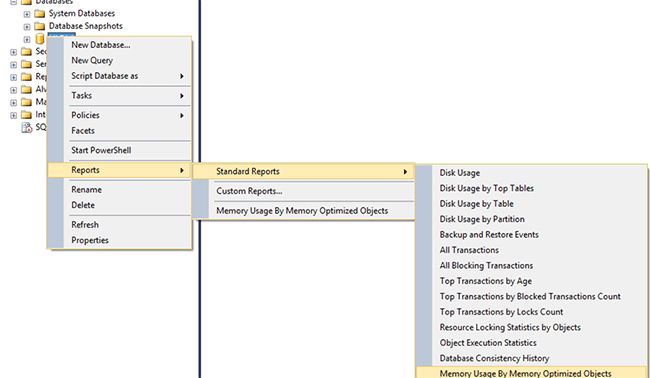

顯示 [物件總管] 的螢幕擷取畫面,其中已選取[報表] > [標準報表] > [依記憶體最佳化物件的記憶體使用量]。

此報表會顯示上面所建立資料庫的記憶體耗用量。

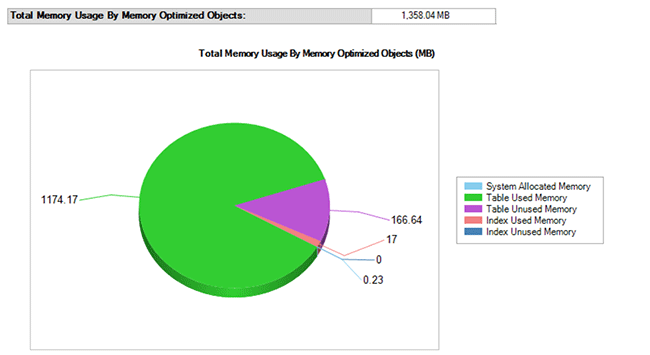

[依記憶體最佳化物件的總記憶體使用量] 報表的螢幕擷取畫面。

使用 DMV 監視記憶體使用量

有許多 DMV 可用來監視記憶體最佳化資料表、索引、系統物件及執行階段結構所耗用的記憶體。

記憶體最佳化資料表和索引的記憶體耗用量

您可以藉由查詢 sys.dm_db_xtp_table_memory_stats 找到所有使用者資料表、索引和系統物件的記憶體耗用量,如此處所示。

SELECT object_name(object_id) AS [Name]
     , *
   FROM sys.dm_db_xtp_table_memory_stats;

範例輸出

Name       object_id   memory_allocated_for_table_kb memory_used_by_table_kb memory_allocated_for_indexes_kb memory_used_by_indexes_kb
---------- ----------- ----------------------------- ----------------------- ------------------------------- -------------------------
t3         629577281   0                             0                       128                             0
t1         565577053   1372928                       1200008                 7872                            1942
t2         597577167   0                             0                       128                             0
NULL       -6          0                             0                       2                               2
NULL       -5          0                             0                       24                              24
NULL       -4          0                             0                       2                               2
NULL       -3          0                             0                       2                               2
NULL       -2          192                           25                      16                              16

如需詳細資訊,請參閱 sys.dm_db_xtp_table_memory_stats

內部系統結構的記憶體耗用量

系統物件也會耗用記憶體,這些系統物件包括交易式結構、資料和差異檔案的緩衝區、記憶體回收結構等。 您可以藉由查詢 sys.dm_xtp_system_memory_consumers 找到這些系統物件所使用的記憶體,如此處所示。

SELECT memory_consumer_desc
     , allocated_bytes/1024 AS allocated_bytes_kb
     , used_bytes/1024 AS used_bytes_kb
     , allocation_count
   FROM sys.dm_xtp_system_memory_consumers

範例輸出

memory_consumer_ desc allocated_bytes_kb   used_bytes_kb        allocation_count
------------------------- -------------------- -------------------- ----------------
VARHEAP                   0                    0                    0
VARHEAP                   384                  0                    0
DBG_GC_OUTSTANDING_T      64                   64                   910
ACTIVE_TX_MAP_LOOKAS      0                    0                    0
RECOVERY_TABLE_CACHE      0                    0                    0
RECENTLY_USED_ROWS_L      192                  192                  261
RANGE_CURSOR_LOOKSID      0                    0                    0
HASH_CURSOR_LOOKASID      128                  128                  455
SAVEPOINT_LOOKASIDE       0                    0                    0
PARTIAL_INSERT_SET_L      192                  192                  351
CONSTRAINT_SET_LOOKA      192                  192                  646
SAVEPOINT_SET_LOOKAS      0                    0                    0
WRITE_SET_LOOKASIDE       192                  192                  183
SCAN_SET_LOOKASIDE        64                   64                   31
READ_SET_LOOKASIDE        0                    0                    0
TRANSACTION_LOOKASID      448                  448                  156
PGPOOL:256K               768                  768                  3
PGPOOL: 64K               0                    0                    0
PGPOOL:  4K               0                    0                    0

如需詳細資訊,請參閱 sys.dm_xtp_system_memory_consumers (Transact-SQL)

存取記憶體最佳化資料表時的執行階段記憶體耗用量

您可以使用下列查詢判斷執行階段結構 (例如程序快取) 所耗用的記憶體:執行此查詢可取得執行階段結構 (例如程序快取) 所使用的記憶體。 所有執行階段結構都會加上 XTP 標記。

SELECT memory_object_address
     , pages_in_bytes
     , bytes_used
     , type
   FROM sys.dm_os_memory_objects WHERE type LIKE '%xtp%'

範例輸出

memory_object_address pages_ in_bytes bytes_used type
--------------------- ------------------- ---------- ----
0x00000001F1EA8040    507904              NULL       MEMOBJ_XTPDB
0x00000001F1EAA040    68337664            NULL       MEMOBJ_XTPDB
0x00000001FD67A040    16384               NULL       MEMOBJ_XTPPROCCACHE
0x00000001FD68C040    16384               NULL       MEMOBJ_XTPPROCPARTITIONEDHEAP
0x00000001FD284040    16384               NULL       MEMOBJ_XTPPROCPARTITIONEDHEAP
0x00000001FD302040    16384               NULL       MEMOBJ_XTPPROCPARTITIONEDHEAP
0x00000001FD382040    16384               NULL       MEMOBJ_XTPPROCPARTITIONEDHEAP
0x00000001FD402040    16384               NULL       MEMOBJ_XTPPROCPARTITIONEDHEAP
0x00000001FD482040    16384               NULL       MEMOBJ_XTPPROCPARTITIONEDHEAP
0x00000001FD502040    16384               NULL       MEMOBJ_XTPPROCPARTITIONEDHEAP
0x00000001FD67E040    16384               NULL       MEMOBJ_XTPPROCPARTITIONEDHEAP
0x00000001F813C040    8192                NULL       MEMOBJ_XTPBLOCKALLOC
0x00000001F813E040    16842752            NULL       MEMOBJ_XTPBLOCKALLOC

如需詳細資訊,請參閱 sys.dm_os_memory_objects (Transact-SQL)

記憶體內部 OLTP 引擎跨執行個體所耗用的記憶體

管理配置給記憶體內部 OLTP 引擎和記憶體最佳化物件之記憶體的方式,與 SQL Server 執行個體中任何其他記憶體取用的管理方式相同。 MEMORYCLERK_XTP 類型的 Clerk 會考量所有配置給記憶體內部 OLTP 引擎的記憶體。 使用下列查詢可找出記憶體內部 OLTP 引擎所使用的所有記憶體。

-- This DMV accounts for all memory used by the in-memory engine
SELECT type
   , name
   , memory_node_id
   , pages_kb/1024 AS pages_MB
   FROM sys.dm_os_memory_clerks WHERE type LIKE '%xtp%'

此範例輸出顯示,在配置的記憶體中,18 MB 為系統層級記憶體,1358 MB 則配置給資料庫識別碼 = 5。 由於此資料庫對應至專用資源集區,因此該記憶體會佔用資源集區。

type                 name       memory_node_id pages_MB
-------------------- ---------- -------------- --------------------
MEMORYCLERK_XTP      Default    0              18
MEMORYCLERK_XTP      DB_ID_5    0              1358
MEMORYCLERK_XTP      Default    64             0

如需詳細資訊,請參閱 sys.dm_os_memory_clerks

管理記憶體最佳化物件耗用的記憶體

您可以將它系結至具名資源集區,以控制記憶體優化數據表所耗用的總記憶體。 如需詳細資訊,請參閱將包含記憶體最佳化資料表的資料庫繫結至資源集區

對記憶體問題進行疑難排解

對記憶體問題進行疑難排解是包含三個步驟的程序:

  1. 識別資料庫或執行個體中物件所耗用的記憶體數量。 您可以使用可供記憶體最佳化資料表使用的各種不同監視工具,如前文所述。 例如,請參閱 DMV sys.dm_db_xtp_table_memory_statssys.dm_os_memory_clerks上的範例查詢。

  2. 判斷記憶體耗用量增加的情況,以及您所剩的預留空間。 透過定期監視記憶體耗用量,就可以得知記憶體使用量成長的情況。 例如,如果您已將資料庫對應至具名資源集區,就可以監視效能計數器 Used Memory (KB),查看記憶體使用量成長的情況。

  3. 採取動作消除可能發生的記憶體問題。 如需詳細資訊,請參閱 解決記憶體不足問題
