資料庫設計工具是一種可視化工具，可讓您設計和可視化您所連接的資料庫。 設計資料庫時，您可以使用資料庫設計工具來建立、編輯或刪除數據表、數據行、索引鍵、索引、關聯性和條件約束。 若要可視化資料庫，您可以建立一或多個圖表，說明其中部分或所有數據表、數據行、索引鍵和關聯性。
針對任何資料庫，您可以視需要建立任意數目的資料庫關係圖;每個資料庫數據表都可以出現在任意數目的圖表上。 因此，您可以建立不同的圖表來可視化資料庫的不同部分，或強調設計的不同層面。 例如，您可以建立顯示所有數據表和數據行的大型圖表，而且您可以建立較小的圖表來顯示所有數據表，而不顯示數據行。
您建立的每個資料庫關係圖都會儲存在相關聯的資料庫中。

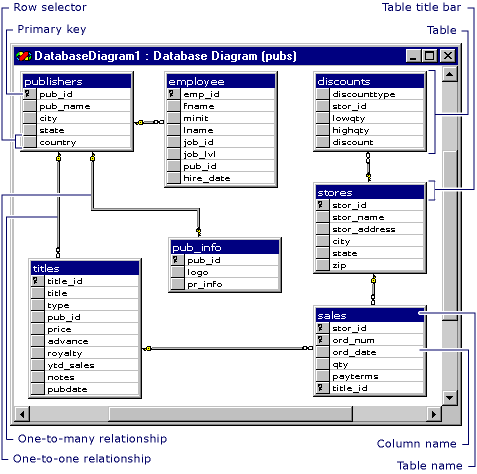

資料庫關係圖中的數據表和數據行
在資料庫關係圖中，每個數據表可以顯示三個不同的功能：標題列、數據列選取器，以及一組屬性數據行。
標題列
標題列會顯示數據表的名稱。
如果您已修改資料表，但尚未儲存資料表，則會在資料表名稱結尾出現星號， 以指出未儲存的變更。 如需儲存修改數據表和圖表的相關信息，請參閱 使用資料庫關係圖
列選取器
您可以選取資料列選取器，以選取資料表中的資料庫數據行。 如果數據行位於數據表的主鍵中，數據列選取器會顯示索引鍵符號。 如需主鍵的相關信息，請參閱 主鍵和外鍵條件約束。
屬性欄位
屬性欄位集只會顯示在資料表的特定視圖中。 您可以在五個不同的檢視中檢視數據表，以協助您管理圖表的大小和配置。
如需數據表檢視的詳細資訊，請參閱 自定義圖表中顯示的資訊量。
資料庫關係圖中的關聯性
在資料庫關係圖中，每個關聯性都可以顯示三個不同的功能：端點、線條樣式和相關數據表。
端點
這條連線的端點會指出關聯性是一對一或一對多。 如果關聯性在一個端點有一個索引鍵，另一個端點有8字形，則它是一對多關聯性。 如果關聯性在每個端點都有密鑰，則它是一對一關聯性。
線條樣式
當新的數據加入外鍵數據表時，行本身（而非其端點）會指出資料庫管理系統 （DBMS） 是否強制執行關聯性的引用完整性。 如果這一行顯示為實線，當外鍵數據表中加入或修改數據列時，DBMS 會強制執行關聯性的引用完整性。 如果行顯示為虛線，當外鍵數據表中加入或修改數據列時，DBMS 不會強制執行關聯性的引用完整性。
相關資料表
關聯線表示一個數據表與另一個數據表之間存在外鍵關聯性。 如果是一對多關聯性，外鍵數據表是靠近線條圖中的八字形符號的數據表。 如果線條的兩個端點附加至同一個表，則關係是自反關聯。 如需詳細資訊，請參閱 繪製反反關聯性。
