自定義 Surface Hub 2S 或 Surface Hub 3 50 吋模型的掛牆
本文提供針對 50 吋的 Surface Hub 模型自定義您自己的掛接解決方案的詳細數據。 如需實際安裝 85 吋模型的資訊，請參閱：
如果不使用認證的掛接解決方案，您可以使用現成的零售硬體掛接 50 吋的 Surface Hub 2S 或 Surface Hub 3 模型。
設定掛接測量
Surface Hub 2S 或 Surface Hub 3 建議掛接測量的 50 吋模型：
| 項目 | 描述 | 附註 |
|---|---|---|

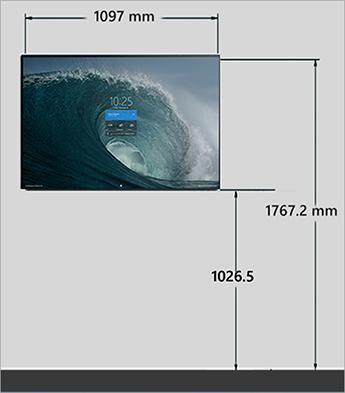

| Surface Hub 2S 或 Surface Hub 3 50 吋模型底端的高度 | 1026.5 公厘 (40.41“) | 建議執行 |
| Surface Hub 2S 或 Surface Hub 3 50 吋模型頂端的高度 | 1767.2 公厘 (69.57“) | 建議執行 |
| 從掛接中心高度 | 1397 公厘 (55“) | 建議執行 |
- 從樓層層級測量 1026.5 公厘 (40.41“) ，以設定建議的最小高度。
- 從樓層層級測量 1767.2 公厘 (69.57“) ，以設定建議的最高高度。
- 從樓層層級測量 1397 公厘 (55“) ，以設定建議的中心高度。
無障礙掛接
除了裝置側邊的可見埠之外，特定整合式元件也必須保持不受阻礙，才能正常運作。 這些包括藍牙、Wi-Fi、佔用量、麥克風感測器，以及熱冷卻器。 將區域保留在外
| 項目 | 描述 | 附註 |
|---|---|---|
| Access | 請確定輸入/輸出埠、計算紙箱、藍牙無線電、藍牙感測器、Wi-Fi 無線電、Wi-Fi 感測器和佔用量感測器的存取未實作。 | 請參閱圖 1。 |
| 氣流 | 避免封鎖 Inlet 和出口氣泄區域。 | 請參閱圖 2 |
| 音訊 | 避免封鎖 Surface Hub 2S 或 Surface Hub 3 50 吋模型後方的音訊結束區域。 | 請參閱圖 2。 |

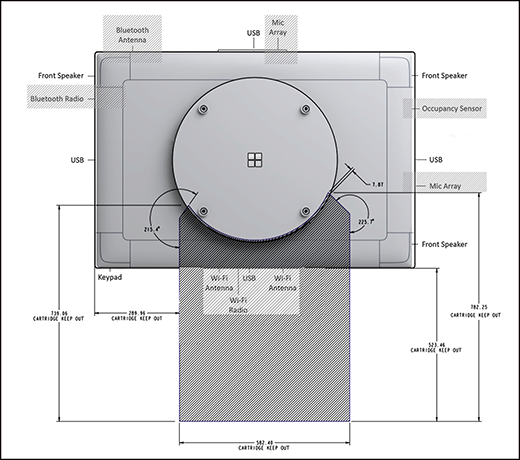

圖 1.針對 Surface Hub 2S 或 Surface Hub 3 元件的 50 吋模型保留區域

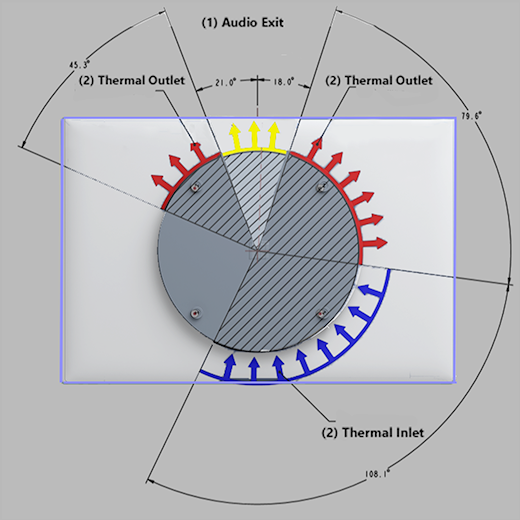

圖 2.避免封鎖熱 Inlet/輸出和音訊結束區域。
包含 I/O 連接埠的抽取式計算紙箱必須保持不受阻礙或阻礙。

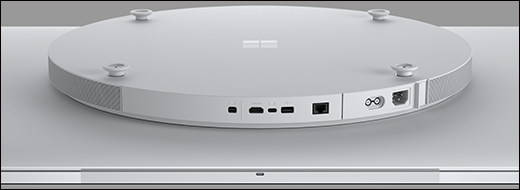

圖 3.Surface Hub 2S 或 Surface Hub 3 50 吋模型底部的計算紙盒檢視。

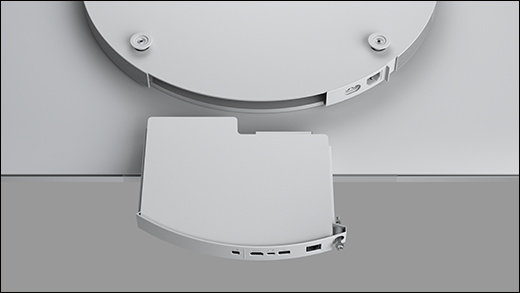

圖 4.未實作的計算紙箱移除
選取掛接系統
Surface Hub 2S 或 Surface Hub 3 的 50 吋模型使用 350 公厘 x 350 公厘掛接架構，其最符合 VESA 一般顯示掛接介面標準中所列的準則，但不是全部。 您可以使用任何專為配合與確切 VESA 規格不同的顯示器而設計的各種現成顯示括號，安裝 50 吋的 Surface Hub 2S 或 Surface Hub 3 模型，如下所示。
在 Surface Hub 2S 或 Surface Hub 3 的 50 吋模型後方，您會發現四個 M6 x 1.0 線程洞的方形圖樣，以圓形凸凸 (565 公厘直徑) 為中心。 使用四個 M6 x 1.0–12 公厘長計量 Bolt 附加掛接。 或者，根據喜好設定，您可以使用最多 20 公厘的較長 Bolt。 掛接系統的基本考慮
| 項目 | 描述 | 附註 |
|---|---|---|
| 強度 | 僅選擇可安全地支援至少 28 公斤 (62 lbs.) 裝置的掛接。 | 必要 |
| 剛度 | 避免彈性顯示掛接可能會降低互動式手寫筆和觸控使用體驗。 大部分的電視掛接並非設計來支持觸控顯示器。 | 建議執行 |
| 深度 | 讓裝置緊密地掛接在牆上，特別是在房間內的房間內和環流路徑中。 | 建議執行 |
| 通用性 | 請確定您的掛接解決方案在現有的橫向模式中保持隱藏，且任何可能的直向 (受限於未來的可用性) 。 | 建議執行 |

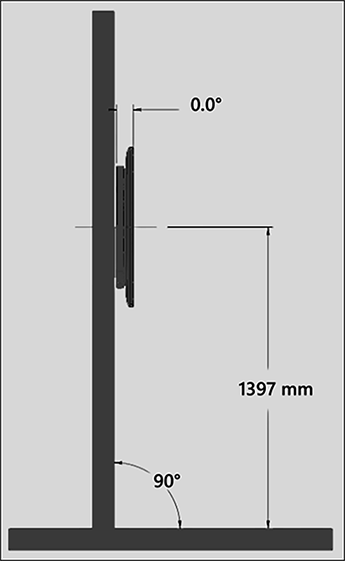

圖 5.Surface Hub 2S 或 Surface Hub 3 掛接設定的 50 吋模型
與 Surface Hub 2S 或 Surface Hub 3 50 吋模型相容的掛接方法
Surface Hub 2S 或 Surface Hub 3 的 50 吋模型與裝載相容，可讓您將它置於垂直平面 10-70 度的角度。 滑軌掛接通常會有多個孔和插槽，可在各種顯示器之間提供相容性。 連接到牆的滑軌和兩個附加至顯示器的掛接，可讓您將 50 吋的 Surface Hub 2S 或 Surface Hub 3 模型安全地安裝到牆上。 評估滑軌掛接的相容性時，請確定它們符合初始的多功能性需求。

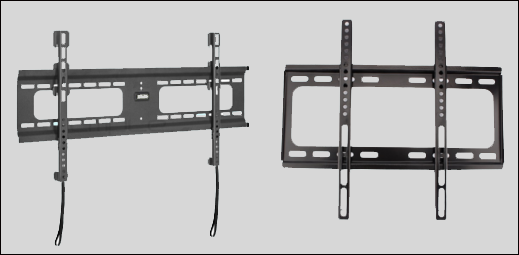

圖 6.Surface Hub 2S 或 Surface Hub 3 滑軌掛接的 50 吋模型
