重要
開始任何修復之前，請完整閱讀本指南。 如果在任何時間點您不確定或不抱任執行修復，如本指南所詳述， 請勿 繼續進行。 如需更多支援選項，請連絡 Microsoft。
警告
若未遵循本指南中的指示，使用非Microsoft (非基因) 、不相容或修改的更換元件，以及/或無法使用適當的工具，可能會導致產品或其他屬性的嚴重傷害、傷害和/或損害。
校正和驗證
在完成元件安裝之後，特定元件需要額外的軟體校正或驗證，元件才能完整運作。 特定步驟會在相關的修復工作流程中叫出。
受影響的元件
-
AB 封面顯示 (TDM) –
- 預安裝 – 需要在 SDT 中完成的預安裝修復工作流程，才能讓裝置進入修復安裝模式。 安裝后 – 需要在 SDT 中完成的安裝後工作流程，才能校正並驗證顯示器的正確設定。
-
Trackpad –
- 預安裝 – 需要在 SDT 中完成的預安裝修復工作流程，才能讓裝置進入修復安裝模式。
- 安裝後 – 需要在 SDT 中完成的安裝後工作流程，才能驗證觸控板的正確金鑰集語言設定。
-
電池–
- 預先安裝 - 需要在 SDT 中完成的預安裝修復工作流程，才能讓裝置進入修復安裝模式。
- 安裝后 – 需要在 SDT 中完成的安裝後驗證工作流程，以驗證新的電池作為有效的Microsoft元件。
-
主機板 (PCBA) –
- 安裝后 - 需要安裝後工作流程來進行顯示校正、顯示驗證、觸控板驗證，以及在 SDT 中完成的電池驗證/驗證，以便使用新面板將顯示器校正為正確的設定，並確保電池偵測為驗證元件。
必要條件步驟
在 Surface 裝置上開始任何修復之前，應該先執行本節中所述的步驟。
關閉裝置電源 – 請確定裝置已完全關閉電源，且電池完全消耗。 如需指導方針，請參閱 修復特定的預防措施和警告 。 一旦啟動，裝置應該會與所有電源中斷連線。
ESD 防護 – 開啟裝置之前，請確定已遵循ESD預防步驟和一般指導方針。 如需指導方針，請參閱 ESD預防一節 。
位置裝置 – 若要防止裝置損毀，請確定裝置放置在沒有碎片的乾淨表面上。
重要
裝置序號表示法： 此裝置的序號位於其原始底端蓋上。 請務必保留裝置的原始序號，以供Microsoft日後支援。 D Bucket FRU 會移除裝置的原始序號，且原始裝置序號無法永久新增至取代元件。 若要確保保留原始序號，請在標籤上使用防水筆跡加以記錄。 將標籤貼到裝置外部容易存取的區域，並將序號的記錄保留在安全的位置。 Microsoft在取代元件的封裝中提供此用途的標籤。 元件封裝中包含的標籤具有指定給原始序號和元件產品標識碼的空間。
英呎
初步需求
重要
請務必遵循所有特殊 (粗體) 每個程式區段中的注意事項。
必要工具
軟 ESD-Safe Mat 或 Benchtop
反靜態的斯洛格帶 (1 MOhm 抗拒)
新的紅馬車挑選
主要元件
- 4 英呎 (請參閱圖例服務元件清單)
程式 – 移除 (英吋)

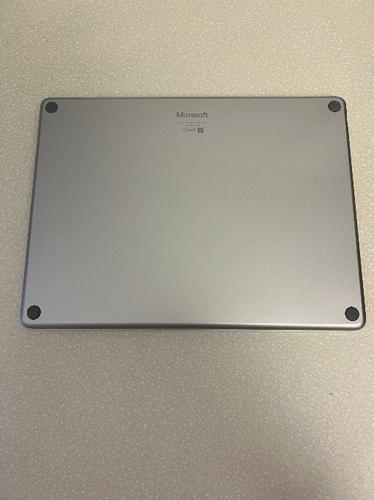

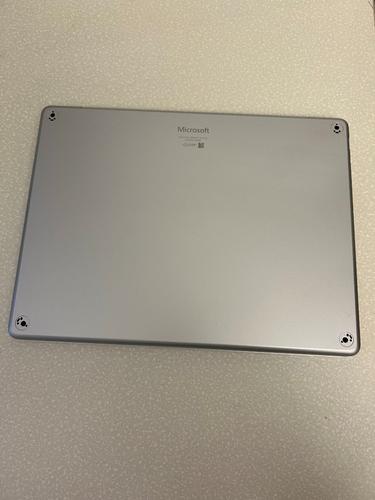

將裝置放在 ESD 安全軟面上，並朝上下方。

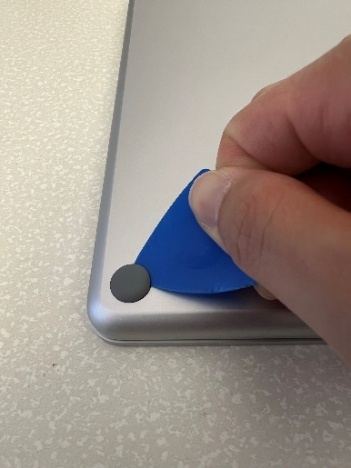

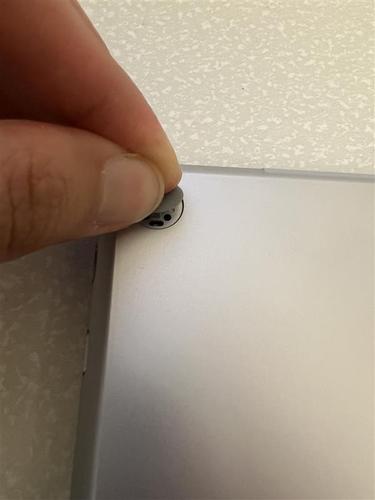

若要向上推開腳，請在腳和底部 D 貯體之間插入一個可挑選的馬桶。 您可能需要嘗試從不同方向插入挑選，但 不要使用金屬工具，而只使用指定的材質工具。
重複步驟 1 和 2 來移除剩餘的三英呎，並在未損毀) 時將它們放在一旁以重複使用 (。
程式 – 安裝 (英ࡧ)
小心地將英吋上的凹槽與 D 貯體上的長孔對齊，然後垂直按下腳部，直到平坦到 D 貯體為止。
針對剩餘的英呎重複上一個步驟。
C 封面取代
初步需求
重要
請務必遵循所有特殊 (粗體) 每個程式區段中的注意事項。
必要工具
- 軟 ESD-Safe Mat 或 Benchtop
- 反靜態的斯洛格帶 (1 MOhm 抗拒)
- 新的紅馬車挑選
- 5IP Torx Plus 螺絲起子
- Sharpie
- Ruler
- 可調整的 Torque 螺絲起子，可設定為與 5IP Torx Plus Bits 相容的 1.2kgf-cm，或預設的 5IP Torx Plus 螺絲起子 (設為 1.2kgf-cm)
- 解析度和精確度為 0.01 公厘的 Calipers
- 金屬 ESD 安全 Tweezers
- 化學 ESD 安全 Tweezers
- 牌式ESD安全曲線
- 0.2mm粗感覺量測計
- (70% IPA) 和清除 Swab 的 Isopropyl 飲料
主要元件
C 涵蓋索引鍵集子組譯碼
C Cover) 的 5 個 5IP 螺絲 (
20 個 Trackpad 填充碼 (四個不同的粗細)
適用於軌跡板) 的 8 個 5IP 螺絲 (
2 個導管磁帶
4 Trackpad Alignment Papers
程式 – 移除 C 涵蓋 ()
遵循「程式 – 移除 (英呎) 」

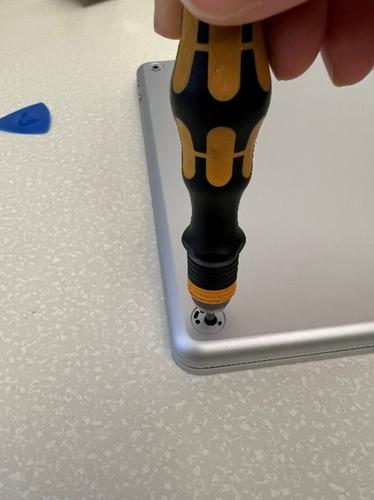

拿掉英呎后，請使用 5IP Torx Plus 螺絲起子來移除四個新公開的螺絲。
重要
若要避免任何螺絲去除的機會，請務必使用螺絲起子向下切入。 此外，請追蹤並計算移除的螺絲數目，以確保區域中沒有額外的螺絲。

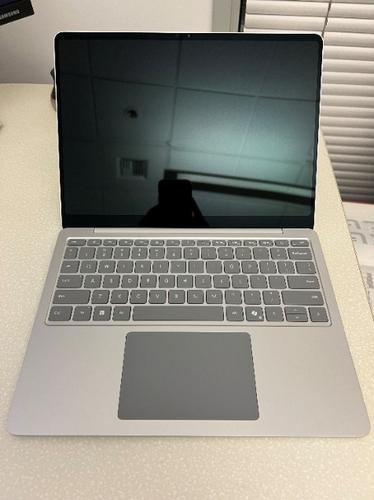

將裝置四處翻轉，並開啟顯示蓋以達到最大角度。

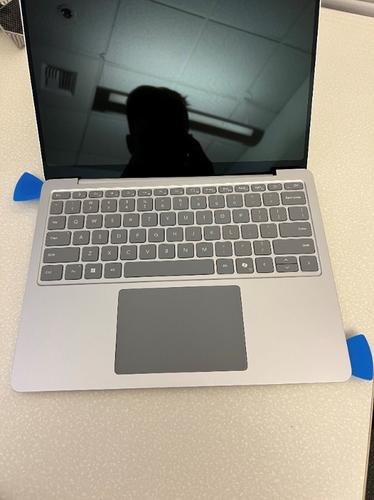

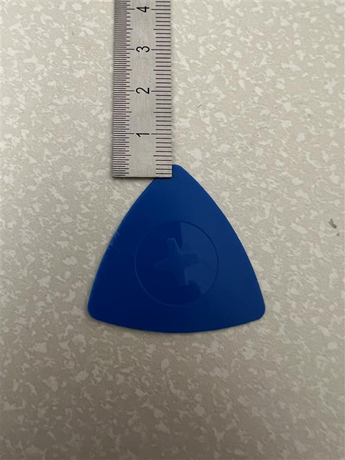

使用尖子和尺規，在距離兩個畫筆挑選的邊緣 3mm 處繪製線條，以防止在移除 C 封面時插入太深的滑動選擇。

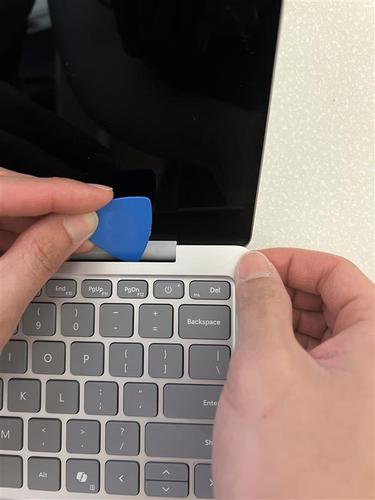

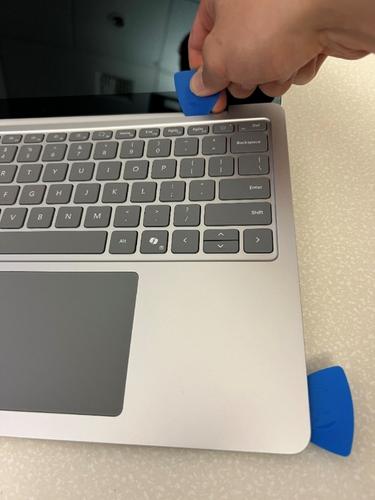

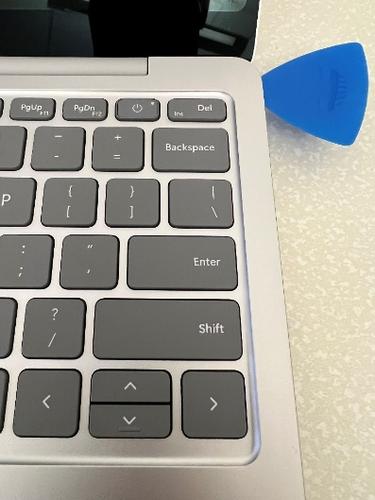

在此移除程式的其餘部分，您的裝置在ESD安全介面上一般，但請小心地在 C Cover 和 右上角下方至少 5mm 的 D 貯體之間插入馬桶。 插入滑輪選擇需要一些力和耐心。
重要
請勿使用金屬工具，而只使用指定的材質工具。
擷取但小心，並按住開關，直到您聽到彈出的音效來中斷附近的貼齊為止。 當貼齊脫離時，C Cover 和 D 貯體之間會有空格可沿著裝置右邊緣滑動滑動滑動。
注意
對於鍵盤旁邊的部分，挑選可能會插入超過 3mm，以協助移除。 在鍵盤下方，插入必須限制為最多 3mm。

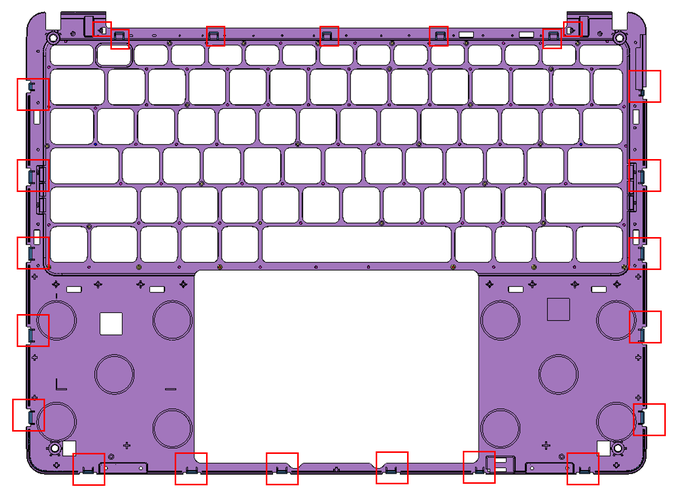

重複此程式，直到右邊緣上的所有五個貼齊都脫離為止。 當您到達裝置的下角時停止。
重要
在此步驟中，請務必花時間
在未插入 3mm 標示線條之外的滑動選擇，請將它保留在右下角，以確保封面保持分隔。
使用單手、輕快的隨身隨身，並按住 C Cover 的右上角。 另一方面，使用另一個選取的按鍵，小心地將貼齊從右上角移至左上角，沿著 C Cover 的上邊緣分離。 當您繼續進行時，一旦附近貼齊中斷后，C Cover 與 D 貯體之間就會有空格， 可讓您沿著上邊緣滑動滑動的滑動。
擷取但小心，在 C Cover 和左上角下方的 D 貯體 5mm 之間插入馬桶。
擷取但小心，並按住開關，直到您聽到彈出的音效來中斷附近的貼齊為止。 當貼齊脫離時，C Cover 和 D 貯體之間會有空格可沿著裝置右邊緣滑動滑動滑動。
注意
對於鍵盤旁邊的部分，挑選可能會插入超過 3mm，以協助移除。 在鍵盤下方，插入必須限制為最多 3mm。
重複此程式，直到左邊緣上的所有五個貼齊都脫離為止。 當您到達裝置的下角時停止。
重要
在此步驟中，請務必花時間

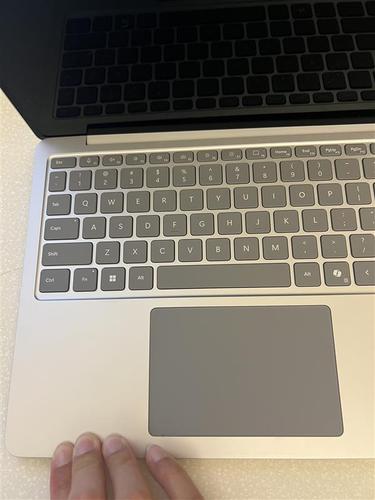

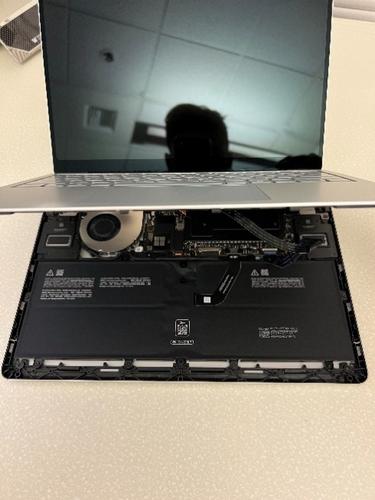

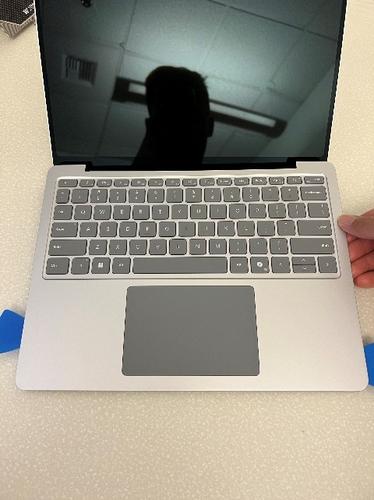

使用雙手、輕快的波浪線，將 C 蓋的底部向上傾斜到顯示蓋，並離開電池，將它與 D 貯體分開。

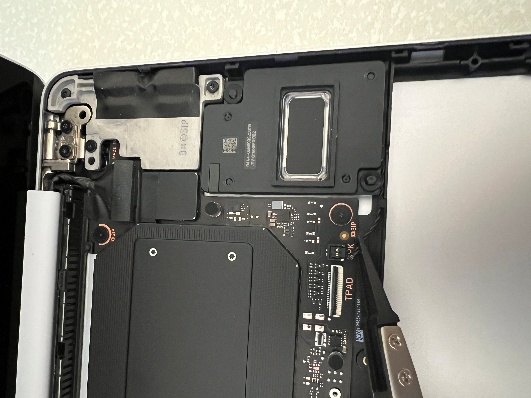

使用馬桶挑選來卸除追蹤板 FPC 滑軌。

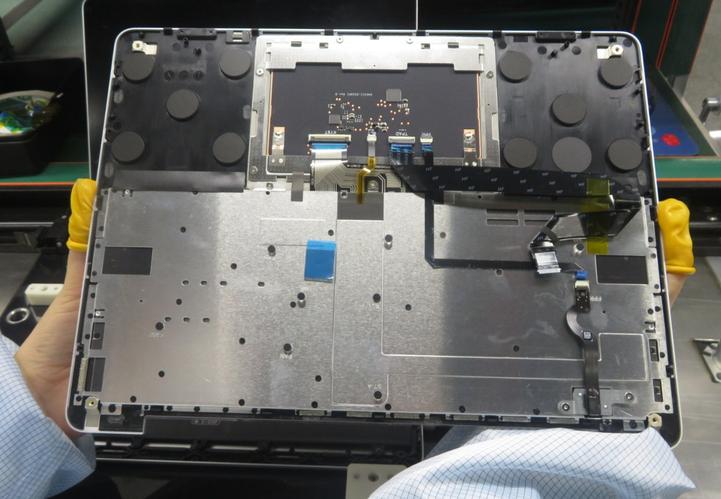

中斷追蹤板 FPC 的連線，並將 C Cover 放在 ESD 安全的軟表面上，以供重複使用。 仔細檢查並計算 C Cover 和 D 貯體上的所有 23 個貼齊和勾點 (七個位於頂端、五個在左側、五個在右側，六個在底部) 。 如果 C 封面上有任何遺漏或擷取快照，則無法重複使用。 如果 D 貯體上有任何遺漏或斷勾，則無法重複使用。
程式 – 安裝 (C 涵蓋)
遵循不含步驟 8 和 9 的「程式 – 移除 () 板」。
遵循「程式 – 安裝 (控制板) 」，但不使用步驟 10。
使用五角馬來移除頂端熱板上的線條。
繼續重新組譯之前，請先檢查裝置內部，以確保單位內沒有螺絲、螺絲、磁帶或其他外部材質。
單手按住 C 封面，並小心地將 FPC 安裝到主機板上。 在 FPC 已完全就座之後，請使用可關閉殘物上的馬桶挑選。
將 C 封面放到 D 貯體上，然後緩時按下 C Cover 整個周邊周圍的貼齊。
搖動裝置並仔細聆聽任何抖動的音效。 如果聽到，請遵循「程式 - 移除 (C 蓋) 」步驟 3-15，並檢查是否有任何鬆散的連接器、螺絲、貼齊、勾點等。
將裝置開啟，並使用 5IP Torx Plus 螺絲起子安裝四個螺絲。 在螺絲變成闩固並坐好之後，請只將螺絲再增加 ~1/8 轉 (~45 度) 以避免去除線程。
重要
若要避免任何螺絲去除的機會，請務必使用螺絲起子向下切入。 此外，請追蹤並計算移除的螺絲數目，以確保區域中沒有額外的螺絲。
遵循「程式 – 安裝 (英呎) 」
Trackpad 取代
初步需求
重要
請務必遵循所有特殊 (粗體) 每個程式區段中的注意事項。
必要工具
- 軟 ESD-Safe Mat 或 Benchtop
- 反靜態的斯洛格帶 (1 MOhm 抗拒)
- 新的紅馬車挑選
- 可調整的 Torque 螺絲起子，可設定為與 5IP Torx Plus Bits 相容的 1.2kgf-cm，或預設的 5IP Torx Plus 螺絲起子 (設為 1.2kgf-cm)
- 解析度和精確度為 0.01mm 的 Calipers
- 金屬 ESD 安全 Tweezers
- 化學 ESD 安全 Tweezers
- 牌式ESD安全曲線
- 0.2mm粗感覺量測計
- (70% IPA) 和清除 Swab 的 Isopropyl 飲料
主要元件
Trackpad Subassembly
C Cover) 的 5 個 5IP 螺絲 (
20 個 Trackpad 填充碼 (四個不同的粗細)
適用於軌跡板) 的 8 個 5IP 螺絲 (
2 個導管磁帶
4 Trackpad Alignment Papers
C Cover) 的 1 個熱板 (
程式 – 移除 (控制板)
下載最新的 SDT (surface 診斷工具) 版本，並遵循預安裝觸控板修復 (設定) 工作流程。
遵循「程式 – 移除 (英呎) 」
遵循「程式 – 移除 (C 涵蓋)

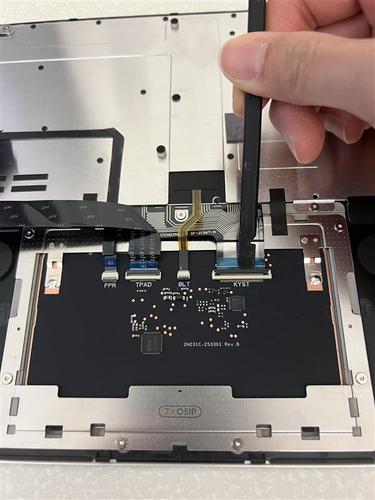

使用一個桶裝的 Prybar，卸除四個 FPC 滑桿，並移除追蹤板上的兩個接地磁帶。
使用 isopropyl (70% IPA) 和清除 Swab，以清除兩個接地磁帶中剩餘的任何貼合。

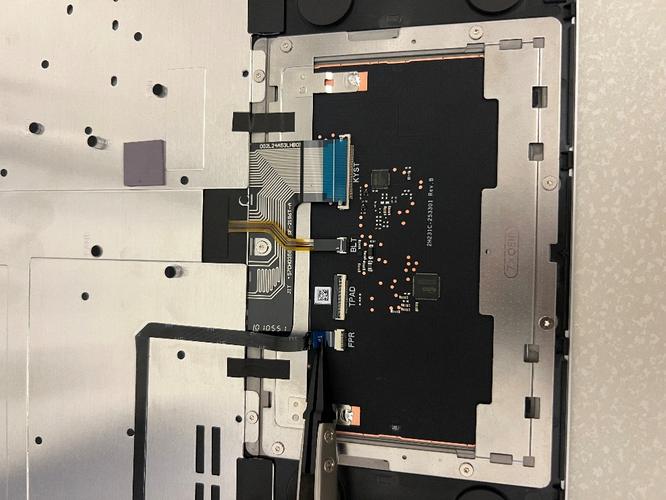

使用您的手指，將連接至追蹤板的四個 FPC 中斷連接。 將追蹤板 FPC 放在 ESD 安全介面上，以在重新組譯期間重新使用，如果它未損毀。

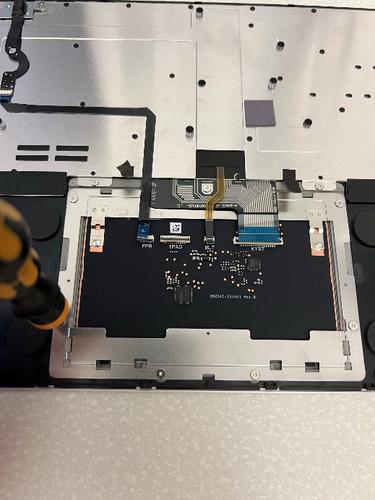

使用 5IP Torx Plus 螺絲起子，將持有 Trackpad 的七個螺絲移除至 C 蓋。
重要
若要避免任何螺絲去除的機會，請務必使用螺絲起子向下切入。 此外，請計算並追蹤已移除的螺絲數目，以確保區域中沒有額外的螺絲。
使用您的手，從 C Cover 移除 Trackpad 子組譯碼。
使用金屬ESD安全 Tweezers，從 C 封面移除黑色填充碼。

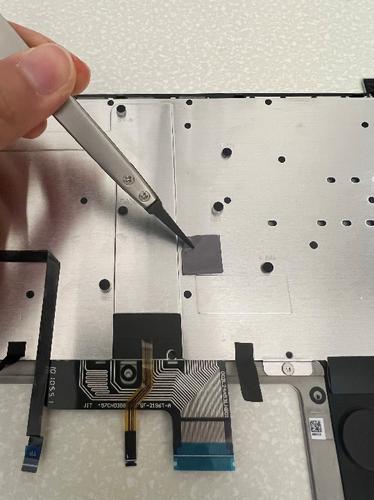

使用適用於 ESD 的 ESD 安全 Tweezers，移除 C 蓋上的熱板。
使用 isopropyl 飲料 (70% IPA) 和清除 Swab，以清除黑色填充碼和熱板中剩餘的任何一條干。
程式 – 安裝 (控制板)

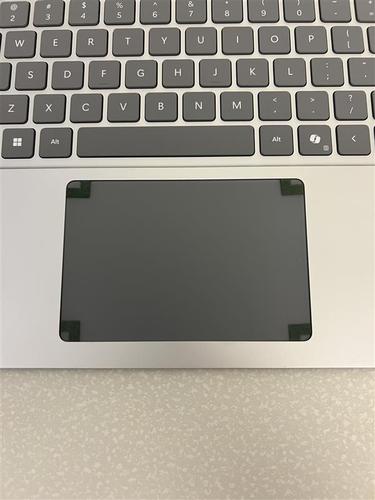

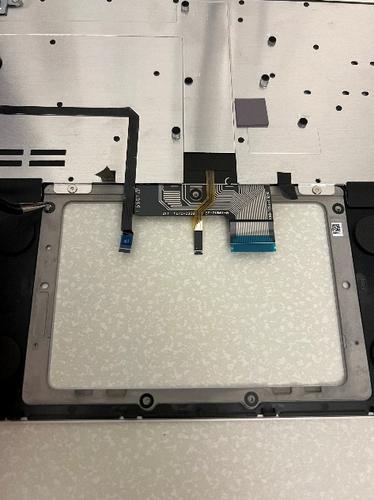

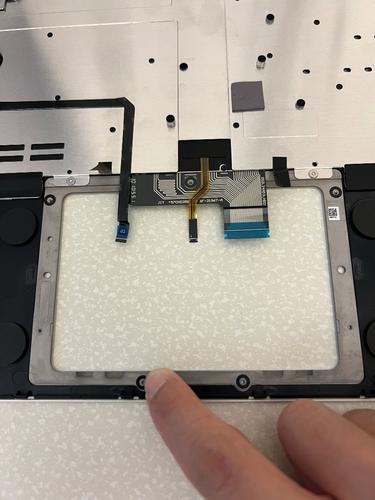

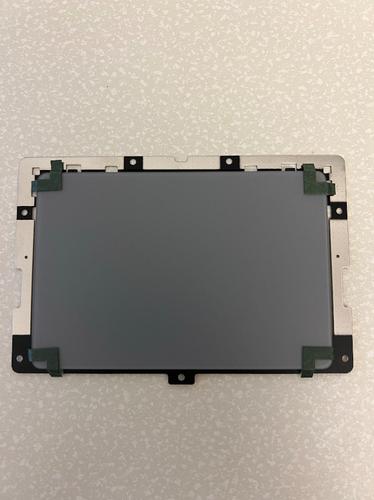

將對齊紙張附加至 Trackpad 的四個角落，然後以直立方式按下角落。 不過，請確定對齊紙不會折疊在追蹤板和方括弧之間。

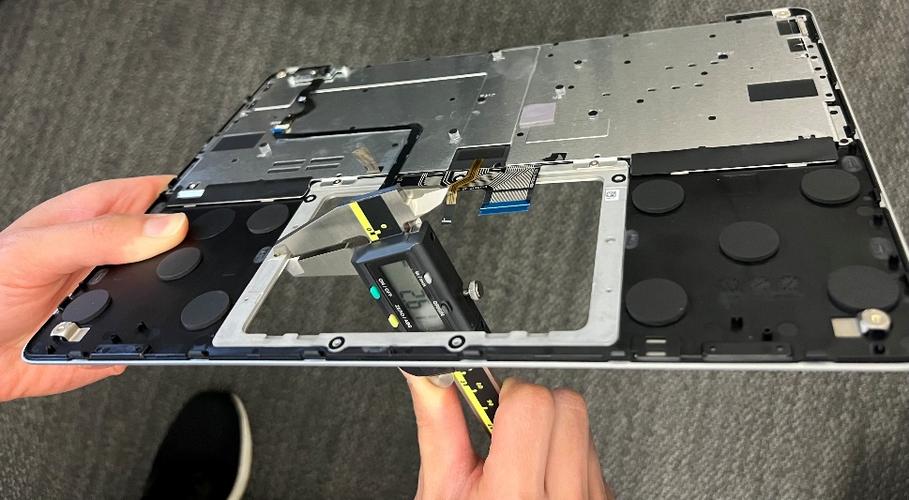

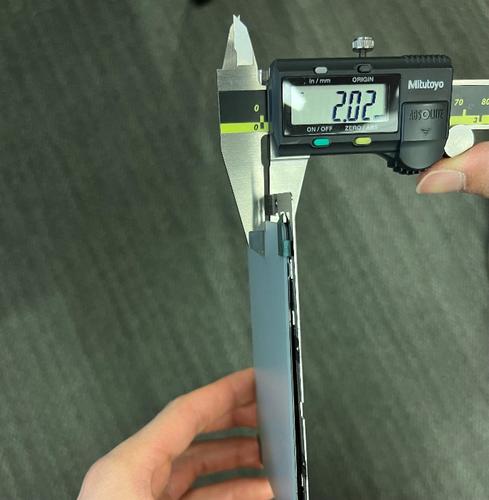

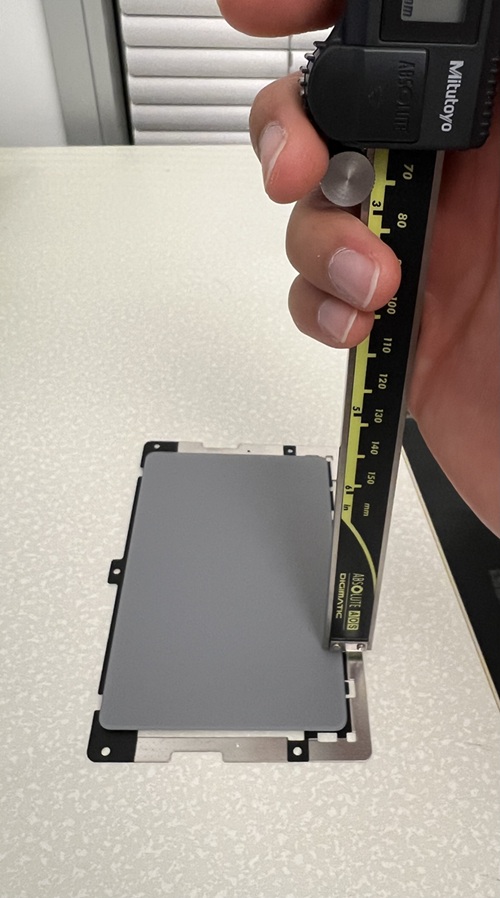

使用小算盤，測量 TP 玻璃上方表面與 TP 括弧底端表面之間的高度，位於五個填充碼位置中的每一個。 然後，測量五個填充碼位置的頂端和底部表面之間的高度。 使用這兩個測量在每個填充碼位置的差異，使用下列指引來判斷要安裝到 C Cover 上的填充碼：
如果度量之間的差異≤ -0.05，請勿在該位置安裝填充碼。
如果度量之間的差異≥ -0.05 和 ≤ 0.05，請安裝 0.1 公厘的粗填充碼。
如果度量之間的差異≥ 0.05 和 ≤ 0.1，請安裝 0.15 公厘的粗填充碼。
如果度量之間的差異≥ 0.1 和 ≤ 0.15，請安裝 0.2 公厘的粗填充碼。
如果度量之間的差異≥ 0.15 和 ≤ 0.30，請安裝 0.3 公厘的粗填充碼。
使用您的手指，分別按下填充碼 30 秒。
將 Trackpad 子組譯碼插入 C 蓋中，然後重新組合 5IP Torx Plus 螺絲起子設為 1.2kgf*cm 的七個 5IP 螺絲。
重要
若要避免任何螺絲去除的機會，請務必使用螺絲起子向下切入。 此外，請計算並追蹤已移除的螺絲數目，以確保區域中沒有額外的螺絲。
使用您的手指，小心並小心地移除四張對齊紙張。 請確定已移除整個對齊紙張片段，且不會停留在 C Cover 和 Trackpad 子組譯碼之間。

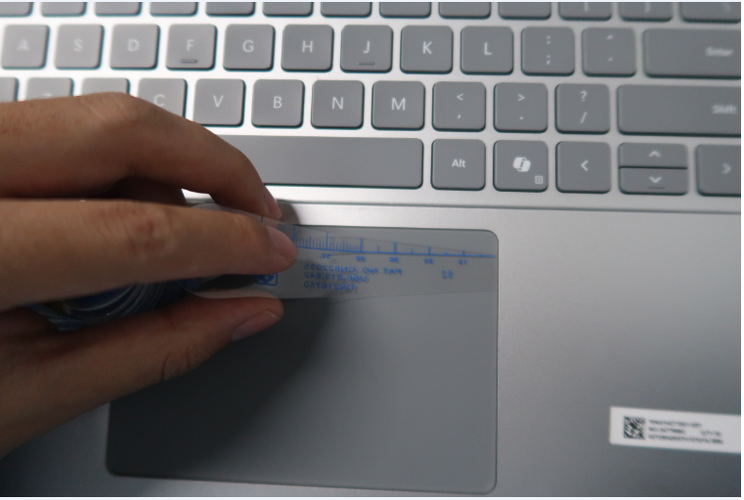

若要確保它永遠不會在任何時間點高於 C 封面表面，請在 C Cover 周圍翻轉，並使用繞著 Trackpad 子組譯碼整個周邊的 0.2 公厘作量測計。 此外，按兩下角，檢查追蹤板是否卡在 C 蓋面上。 如果是，請重做 [程式 - 移除 (Trackpad) 中的步驟 7]，以及從 [程式 – 安裝 (Trackpad 移除) 步驟 2]，然後再繼續進行下一個步驟。

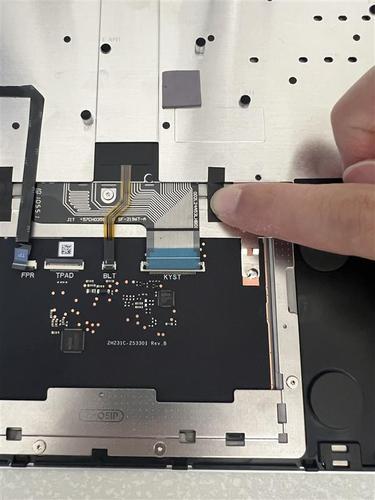

在 C Cover 周圍翻動並安裝兩個新的接地磁帶。 請務必將它們按下 30 秒。

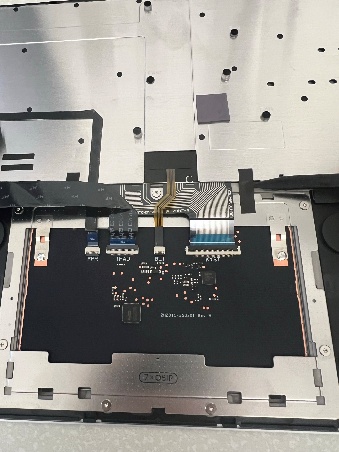

使用您的手指和材質 ESD 安全 Tweezers，小心地將四個 FPC 重新連線到追蹤板。
使用一個桶裝的 Prybar，吸引四個 FPC 包裝。

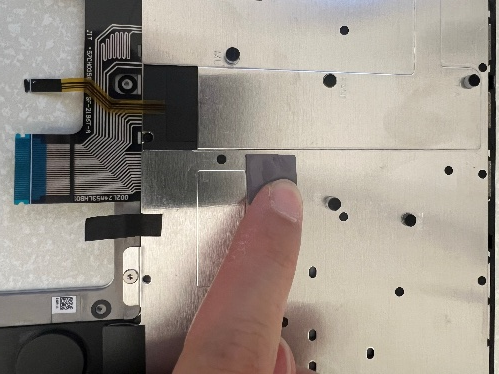

使用手指，小心地將新的熱板對齊 C 蓋上的縮排。 請務必將它往下按 30 秒。
遵循「程式 – 安裝 (C 封面) 」
遵循「程式 – 安裝 (英呎) 」
下載最新的 SDT (surface 診斷工具) 版本，並遵循安裝後的觸控板修復 (驗證) 工作流程。
SSD 取代
初步需求
重要
請務必遵循所有特殊 (粗體) 每個程式區段中的注意事項。
必要工具
- 軟 ESD-Safe Mat 或 Benchtop
- 反靜態的斯洛格帶 (1 MOhm 抗拒)
- 5IP Torx Plus 螺絲起子
- 化學 ESD 安全 Tweezers
- (70% IPA) 和清除 Swab 的 Isopropyl 飲料
- 新的紅馬車挑選
主要元件
- 1 SSD
- C Cover) 的 5 個 5IP 螺絲 (
- 1 D 貯體) 的底端熱板 (
- 適用於 SSD) 的 2 個 5IP 螺絲 (
- C Cover) 的 1 個熱板 (
- 1 適用於 SSD) 的導管磁帶 (
程式 – 移除 (SSD)
遵循「程式 – 移除 (C 涵蓋) 」
使用適用於 ESD 的 ESD 安全 Tweezers，移除 C 蓋上的熱板。
使用 isopropyl (70% IPA) 並清除 Swab，以清除熱板中剩餘的任何一條干。

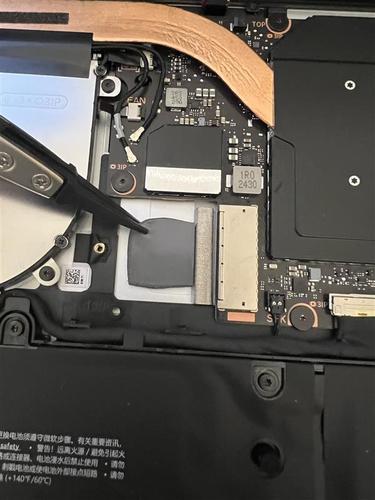

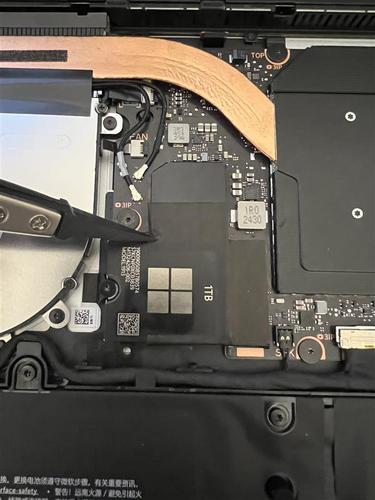

使用適用於 ESD 的 ESD 安全 Tweezers，移除 SSD 上方的導管磁帶。

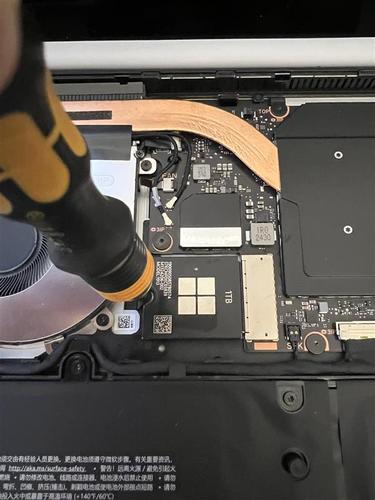

使用 5IP Torx Plus 螺絲起子，移除按住 SSD 的 5IP 螺絲。
重要
若要避免任何螺絲去除的機會，請務必使用螺絲起子向下切入。 此外，請計算並追蹤已移除的螺絲數目，以確保區域中沒有額外的螺絲。

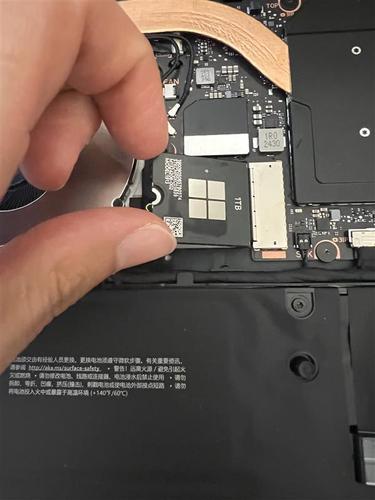

使用您的手指，以 15 度的角度，按住波浪線並將 SSD 從 PCBA 連接器中移出。
使用可安全的 ESD Tweezers，移除 D 貯體上的熱板。

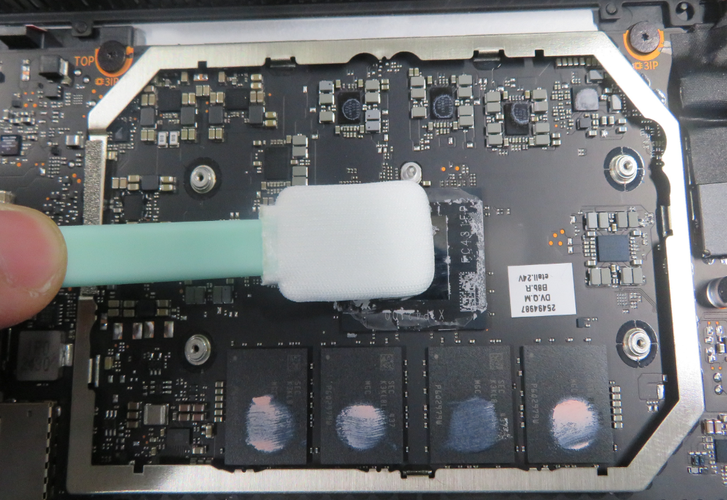

使用 isopropyl 飲料 (70% IPA) 和清除 Swab，以清除 PCBA 上熱板和 SSD 連接器上剩餘的任何連字元。
程式 – 安裝 (SSD)

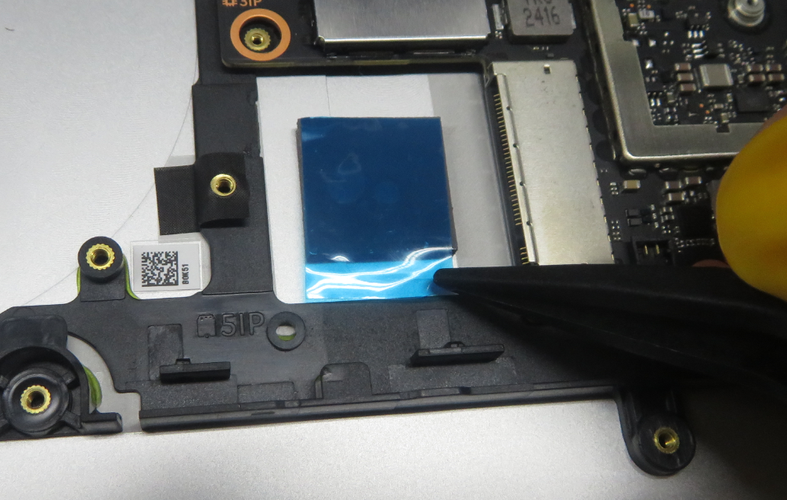

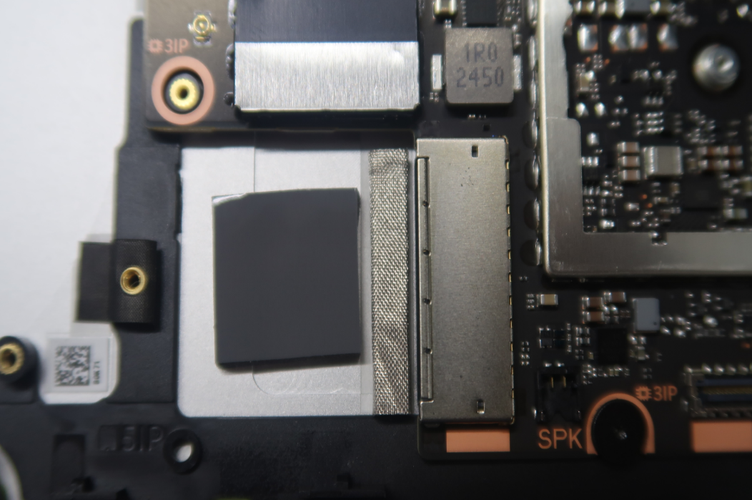

使用五吋來移除底部熱板上的線條，如下圖所示，並將它放在 D 貯體上。 請務必將它按下 30 秒。
以 15 度的角度將 SSD 安裝到 PCBA 上的 receptacle。
重要
請確定在 SSD 上的殘差與針腳之間不會捏合。
使用 5IP Torx Plus 螺絲起子來強化一個螺絲。 在螺絲變成緊接並坐著之後，請只將螺絲再增加 ~1/8 轉 (~45 度) 以避免去除線程。 請務必使用螺絲起子穩固地按下，以避免任何擷取螺絲的機率。 此外，請計算並追蹤已移除的螺絲數目，以確保區域中沒有額外的螺絲。

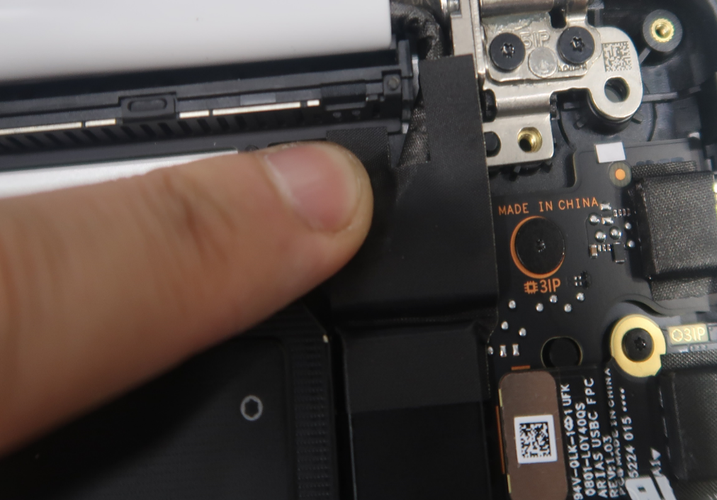

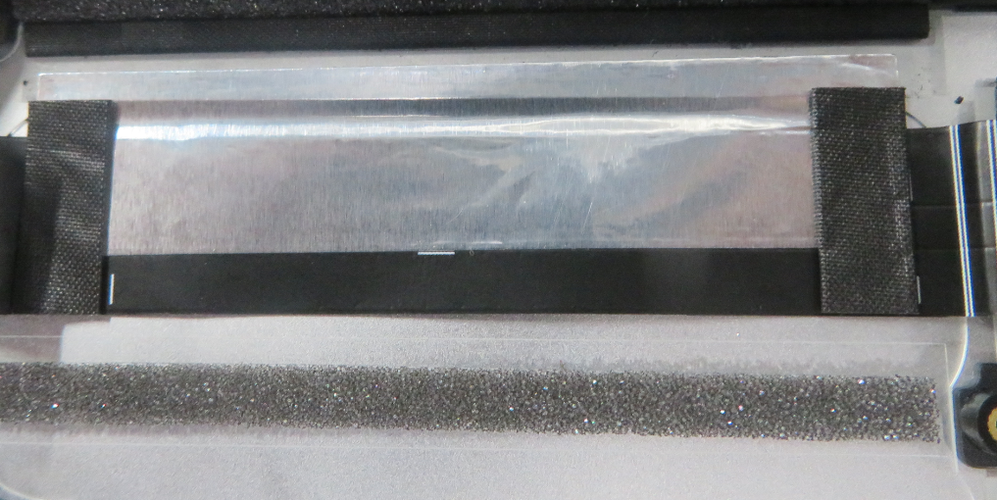

使用可在 SSD 頂端安裝磁帶，並在 PCBA 上重新安裝磁帶。

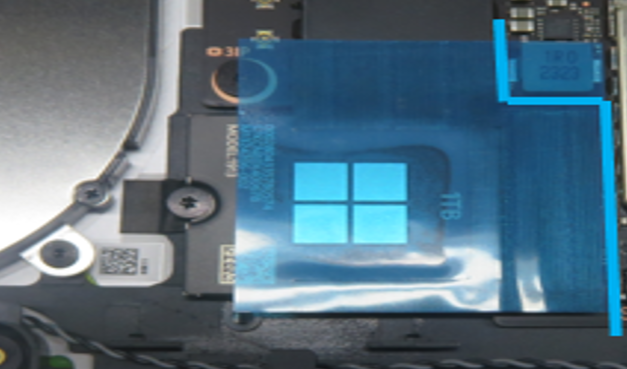

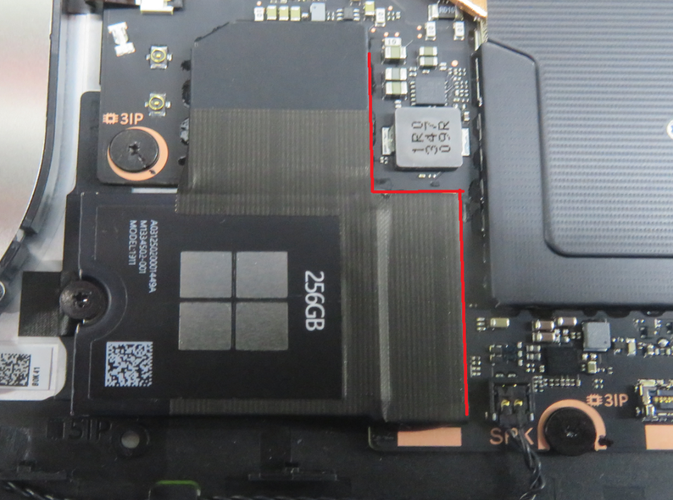

拿掉線條，並使用可確保磁帶的邊緣符合下圖中的排列方式。 請務必將它往下按 30 秒。

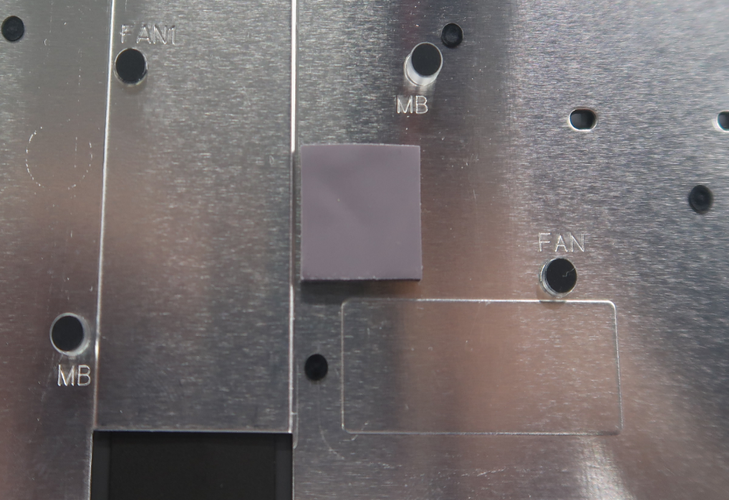

使用五吋來移除頂端熱板上的線條，然後將它放在 C 蓋上，如下圖所示。 請務必將它按下 30 秒。
遵循「程式 – 安裝 (C 封面) 」
遵循「程式 – 安裝 (英呎) 」
電池更換
初步需求
重要
請務必遵循所有特殊 (粗體) 每個程式區段中的注意事項。
必要工具
- 軟 ESD-Safe Mat 或 Benchtop
- 反靜態的斯洛格帶 (1 MOhm 抗拒)
- 5IP Torx Plus 螺絲起子
- 化學 ESD 安全 Tweezers
- (70% IPA) 和清除 Swab 的 Isopropyl 飲料
- 牌式ESD安全 Spudger
- 3IP Torx Plus 螺絲起子
- 新的紅馬車挑選
主要元件
電池子組譯碼
電池) 的10個5IP螺絲 (
電池) 的 3 個 3IP 螺絲 (
C Cover) 的 5 個 5IP 螺絲 (
1 D 貯體) 的底端熱板 (
適用於 SSD) 的 2 個 5IP 螺絲 (
C Cover) 的 1 個熱板 (
1 個適用於 SSD) 的磁帶 (
程式 – 移除 (電池)
警告
安裝前裝置檢查：建議作員在處理電池之前，先移除任何個人飾品、戴戴式眼鏡和安全眼鏡，並在發生任何電池事件時備妥沙貯體。
警告
如果是電池事件，請將整個裝置在沙盤中進行下拉式處理。 請勿嘗試挑選裝置。 如需詳細資訊，請參閱 電池安全性。
下載最新的 SDT (surface 診斷工具) 版本，並遵循預安裝電池修復 (設定) 工作流程。

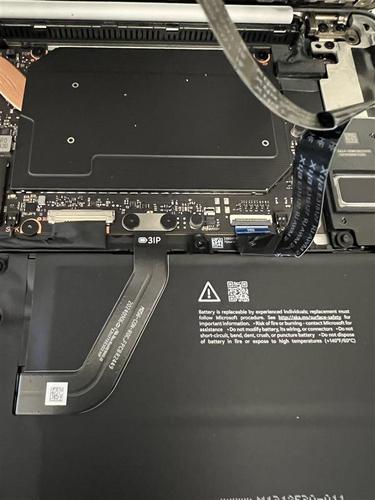

遵循「程式 – 移除 (SSD) 」

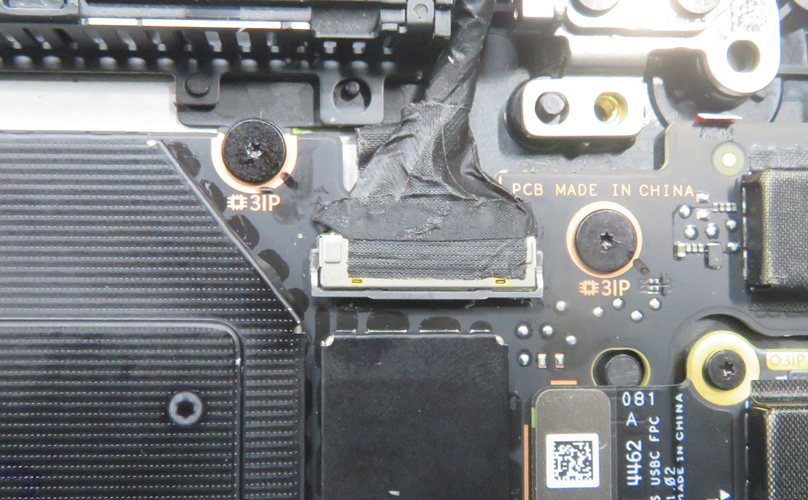

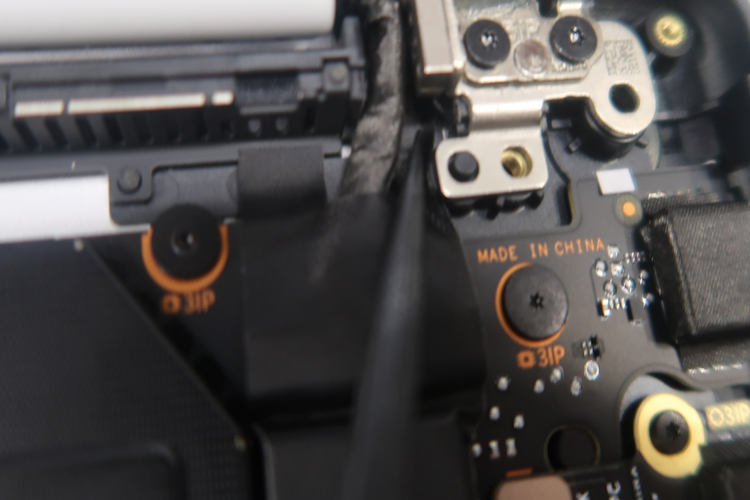

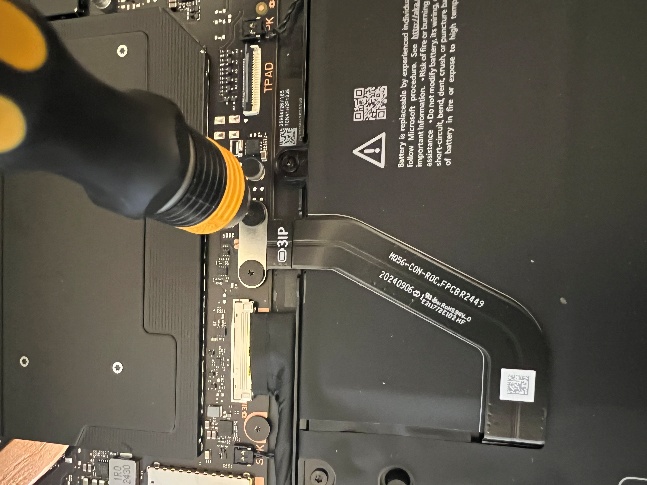

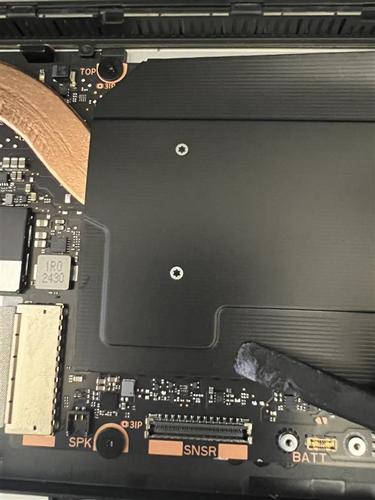

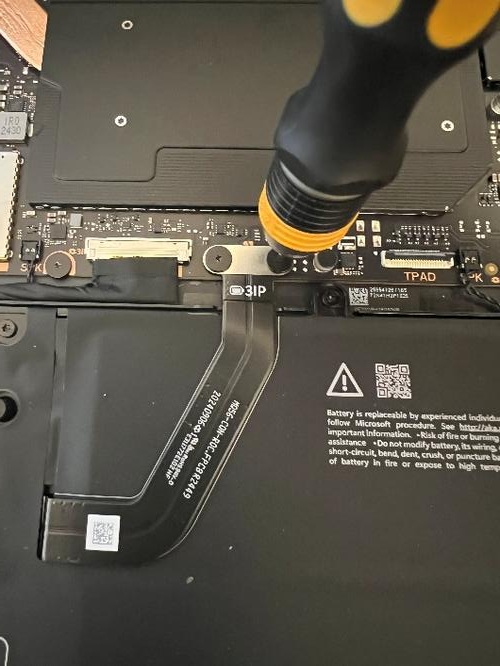

使用 3IP Torx Plus 螺絲起子來移除按住電池連接器的兩個螺絲。 當您接近電池時，請小心。
重要
若要避免任何螺絲去除的機會，請務必使用螺絲起子向下切入。 此外，請計算並追蹤已移除的螺絲數目，以確保區域中沒有額外的螺絲。

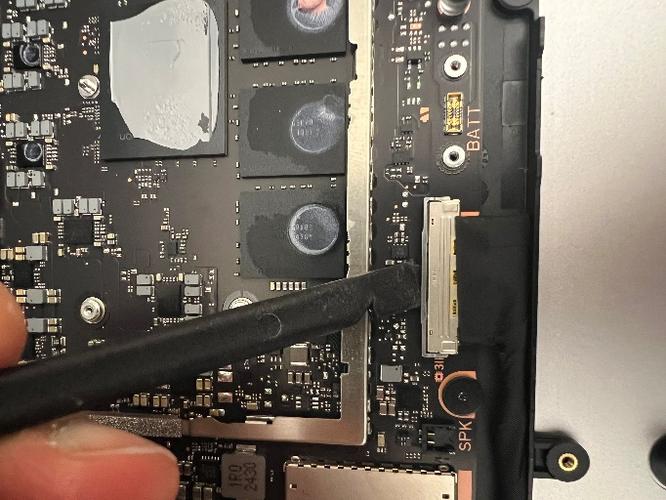

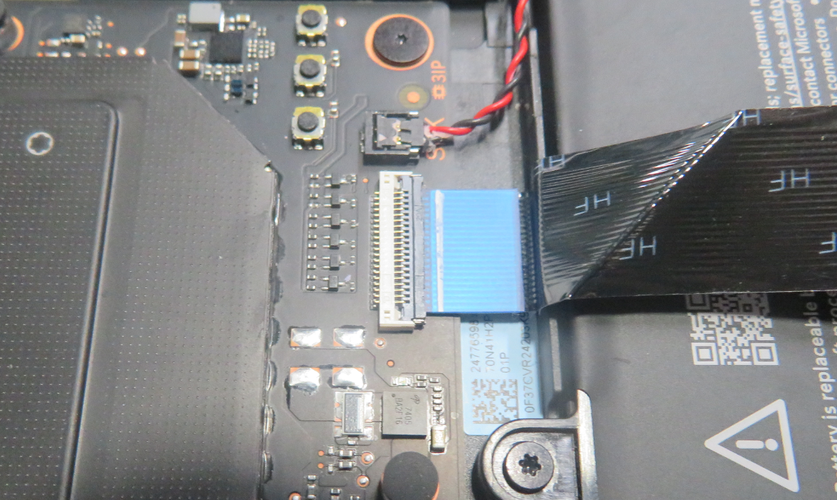

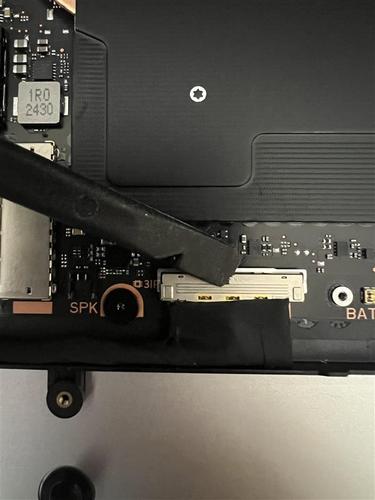

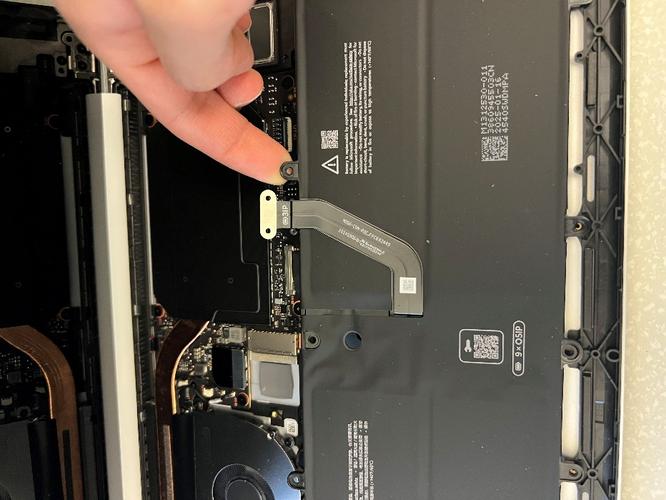

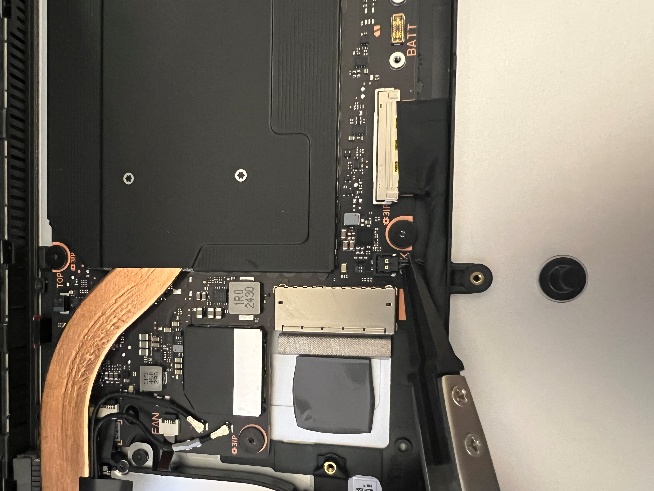

使用 [ESD 安全] Prybar，中斷電池連接器與 PCBA 的連線機。

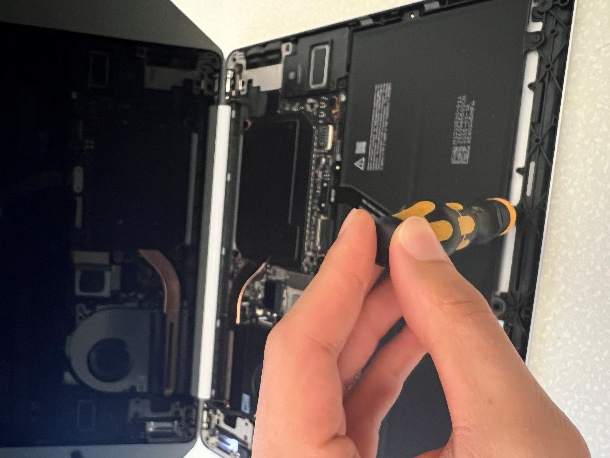

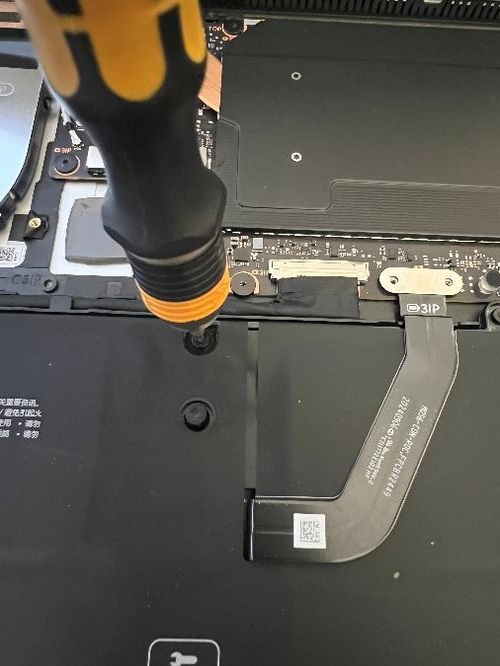

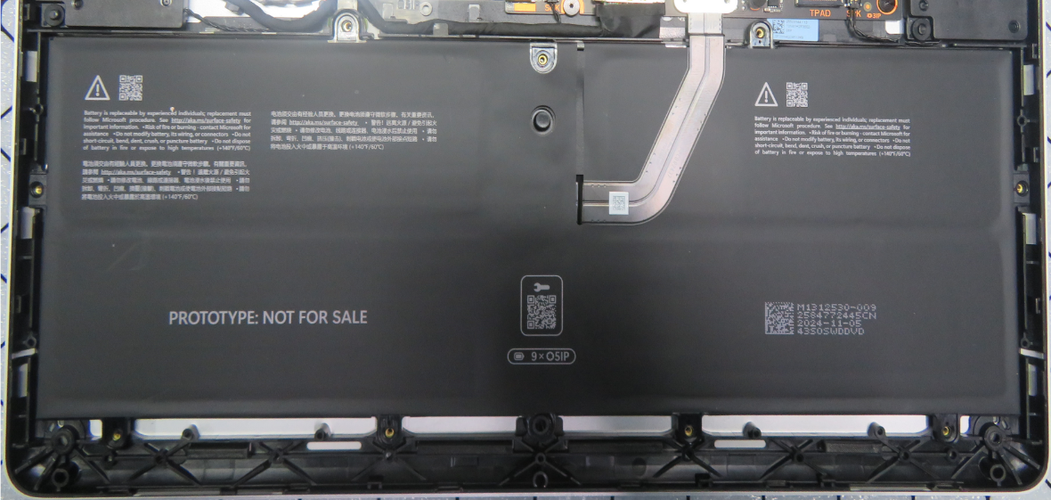

使用 5IP Torx Plus 螺絲起子，移除電池周邊的九個螺絲。 當您接近電池時，請小心。
重要
若要避免任何螺絲去除的機會，請務必使用螺絲起子向下切入。 此外，請計算並追蹤已移除的螺絲數目，以確保區域中沒有額外的螺絲。
若要防止裝置可能翻倒，請將顯示蓋傾斜，使其開啟小於 75 度。
當您的手只觸碰電池框架而非單元格本身時，請小心地將電池框架從 D 貯體中拉開。
警告
僅依電池框架處理電池。 彎曲、旋轉或影響電池可能會損毀電池、損壞裝置，以及/或導致嚴重的個人傷害或屬性損壞。 處理電池時，請一律使用兩隻手。
重要
將電池放在無法意外連絡或損毀的位置。 更換電池時，請根據當地法律處置舊電池。
程式 – 安裝 (電池)
預安裝裝置檢查：確定所有螺絲都已列入考慮，而且在 D 貯體附近不會有浮動螺絲，而 D 貯體會安裝電池。 另請檢查 D 值區是否有任何可能存在的外地碎片鬆散發行項。
警告
確認電池的狀況。 如電池檢查程式中所述，發生電池問題的裝置需要更換。

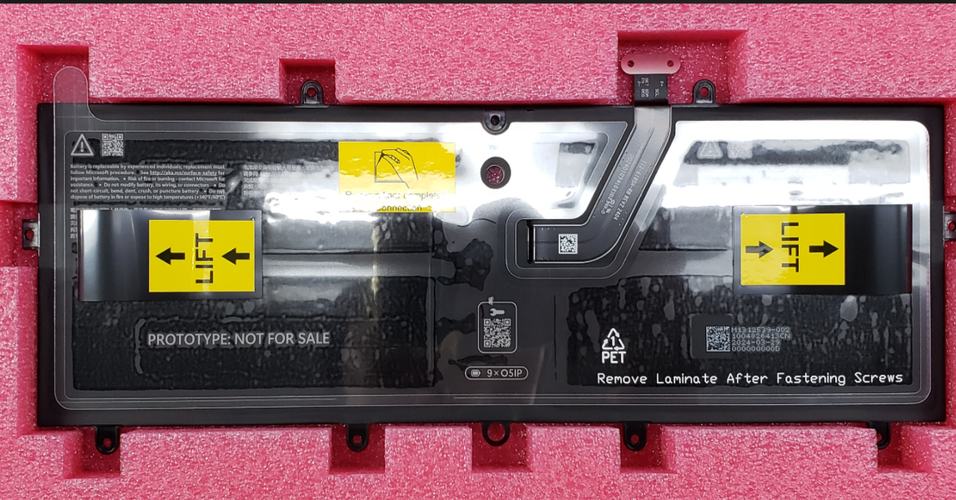

擷取兩隻手只按左和右起重索引標籤來取電。
警告
只處理含有附加至新電池之電池上之電池索引標籤的新電池。 彎曲、旋轉或影響電池可能會損毀電池、損壞裝置及/或導致嚴重的個人傷害或屬性損壞。 處理電池時一律使用兩隻手
輕鬆地使用雙手將電池放到 D 貯體中，並確保定位針腳對齊電池上的孔。
使用 5IP Torx Plus 螺絲起子來強化九個螺絲。 在螺絲變成緊接並坐著之後，請只將螺絲再增加 ~1/8 轉 (~45 度) 以避免去除線程。
重要
若要避免任何螺絲去除的機會，請務必使用螺絲起子向下切入。 此外，請計算並追蹤已移除的螺絲數目，以確保區域中沒有額外的螺絲。
注意
請勿在電池或電池框架上將螺絲過度密封。 如果框架是閂錫，就不能使用電池。
重要
確認電池的狀況。 如電池檢查程式中所述，發生電池問題的裝置需要更換。 如果電池已卸除，或在此修復過程中電池上已卸除任何專案，則應該更換電池。
使用 3IP Torx Plus 螺絲起子來強化兩個螺絲。 在螺絲變成緊接並坐著之後，請只將螺絲再增加 ~1/8 轉 (~45 度) 以避免去除線程。 請務必使用螺絲起子穩固地按下，以避免任何擷取螺絲的機率。 此外，請計算並追蹤已移除的螺絲數目，以確保區域中沒有額外的螺絲。
遵循「程式 – 安裝 (SSD) 」
遵循「程式 – 安裝 (C 封面) 」
遵循「程式 – 安裝 (英呎) 」
下載最新的 SDT (surface 診斷工具) 版本，並遵循安裝後電池修復 (驗證) 工作流程。
說話者取代
初步需求
重要
請務必遵循所有特殊 (粗體) 每個程式區段中的注意事項。
必要工具
- 軟 ESD-Safe Mat 或 Benchtop
- 反靜態的斯洛格帶 (1 MOhm 抗拒)
- 5IP Torx Plus 螺絲起子
- 化學 ESD 安全 Tweezers
- (70% IPA) 和清除 Swab 的 Isopropyl 飲料
- 牌式ESD安全 Spudger
- 新的紅馬車挑選
主要元件
2 位喇叭 (左右)
C Cover) 的 5 個 5IP 螺絲 (
1 D 貯體) 的底端熱板 (
適用於 SSD) 的 2 個 5IP 螺絲 (
C Cover) 的 1 個熱板 (
1 個適用於 SSD) 的磁帶 (
程式 – 移除 (喇叭)
遵循「程式 – 移除 (SSD) 」

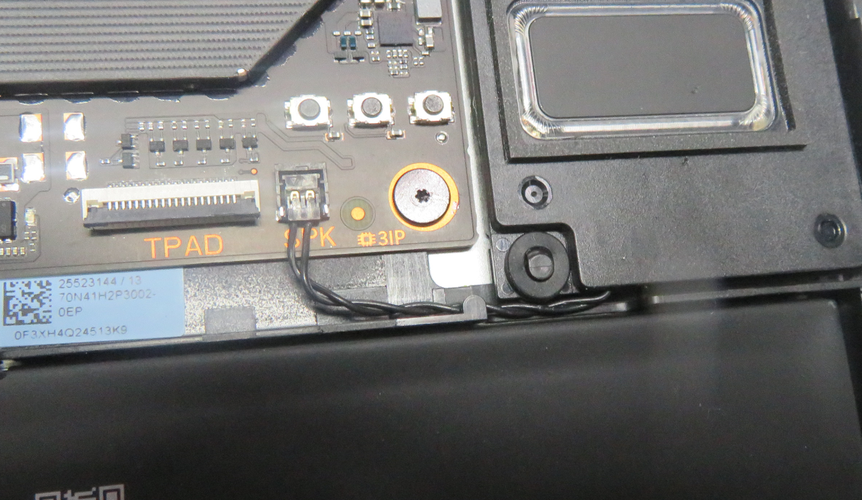

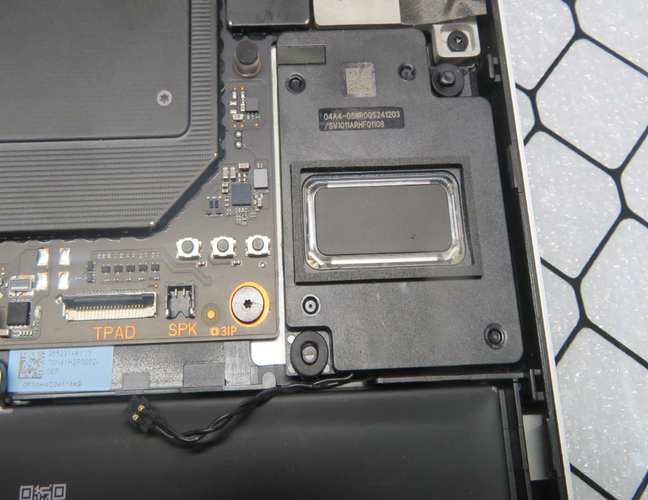

使用手指和材質 ESD 安全 Tweezers，將右喇叭連接器與 PCBA 中斷連線，並移除右喇叭。
使用您的手指和 ESD 安全 tweezers，將左喇叭連接器與 PCBA 中斷連線。
使用您的手指和ESD安全 tweezers，將左喇叭連接器從纜線槽中路由傳送，並離開其上方的纜線，最後移除左喇叭。
程式 – 安裝 (喇叭)

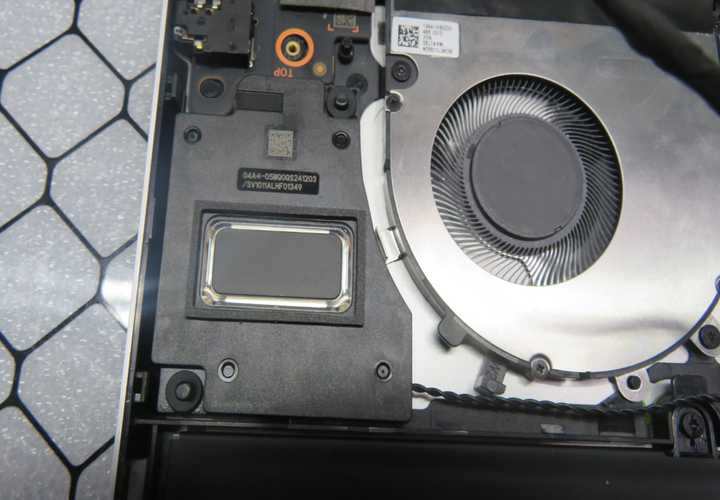

將右喇叭安裝到 D 貯體上，並確保定位針腳與喇叭上的孔對齊。
將右喇叭連接器經由 D 貯體上的伺叉路由傳送至主機板上的容器，並使用可確保它已完全就座的馬桶。
將左喇叭安裝到 D 貯體上，並確保定位針腳與喇叭上的孔對齊。

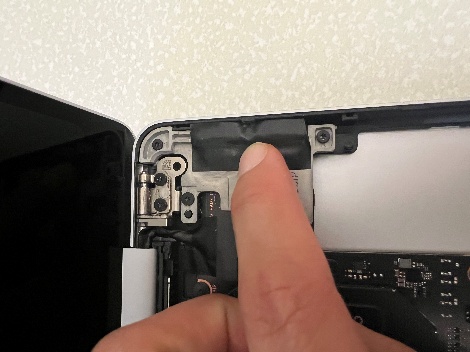

從 D 貯體上的山角取消左側顯示纜線的路由，然後將左喇叭連接器透過 D 貯體上的山洞路由傳送至主機板上的 Receptacle，並使用滑動曲線來確保它已完全就座。

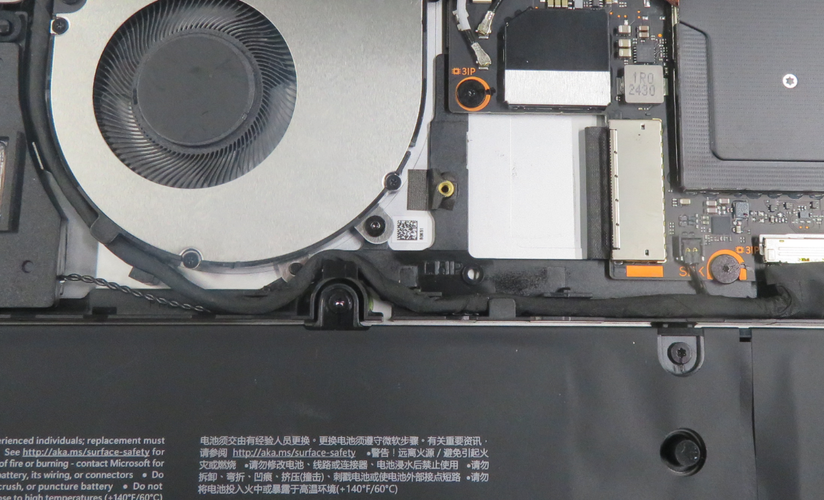

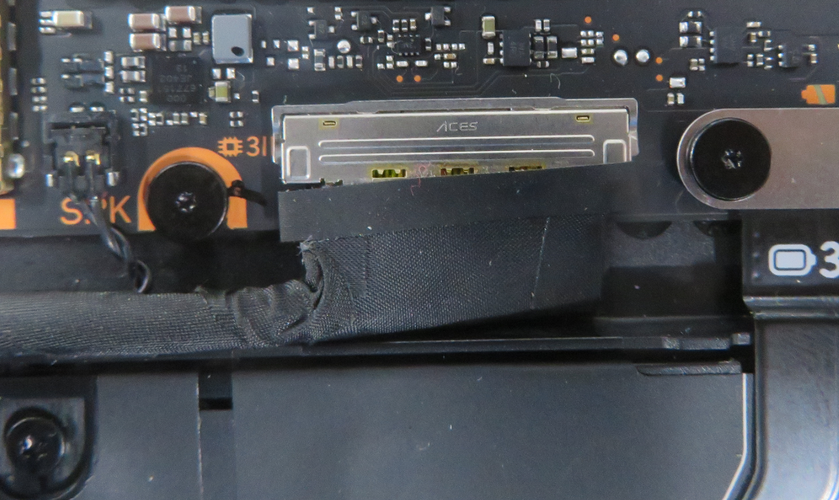

透過 D 貯體上的山角重新路由左側顯示纜線，並確定其路由正確，如下圖所示。
遵循「程式 – 安裝 (SSD) 」
遵循「程式 – 安裝 (C 封面) 」
遵循「程式 – 安裝 (英呎) 」
USB-C 取代
初步需求
重要
請務必遵循所有特殊 (粗體) 每個程式區段中的注意事項。
必要工具
- 軟 ESD-Safe Mat 或 Benchtop
- 反靜態的斯洛格帶 (1 MOhm 抗拒)
- 5IP Torx Plus 螺絲起子
- 化學 ESD 安全 Tweezers
- (70% IPA) 和清除 Swab 的 Isopropyl 飲料
- 牌式ESD安全 Spudger
- 3IP Torx Plus 螺絲起子
- 新的紅馬車挑選
主要元件
USB-C 子組譯碼
2 3IP 螺絲 (適用於 USB-C 子板)
3 5IP 螺絲 (，適用於USB-C括弧)
2 5IP 螺絲 (，適用於USB-C方括弧轉軸)
1 個 USB-C 磁帶
C Cover) 的 5 個 5IP 螺絲 (
1 D 貯體) 的底端熱板 (
適用於 SSD) 的 2 個 5IP 螺絲 (
C Cover) 的 1 個熱板 (
1 個適用於 SSD) 的磁帶 (
程式 – 移除 (USB-C)
遵循「程式 – 移除 (SSD) 」

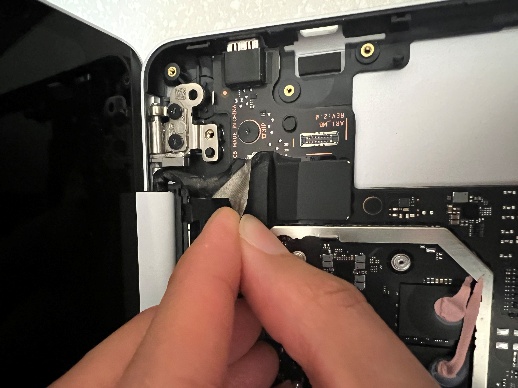

使用適用於 ESD 的 ESD 安全 Tweezers，小心地移除 USB-C 連接器上方的導管磁帶。
使用 isopropyl 飲料 (70% IPA) 並清除 Swab，以清除括號上剩餘的任何一條干。

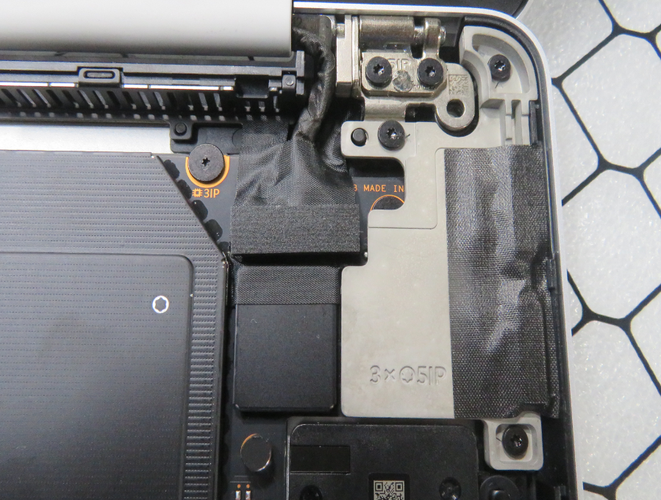

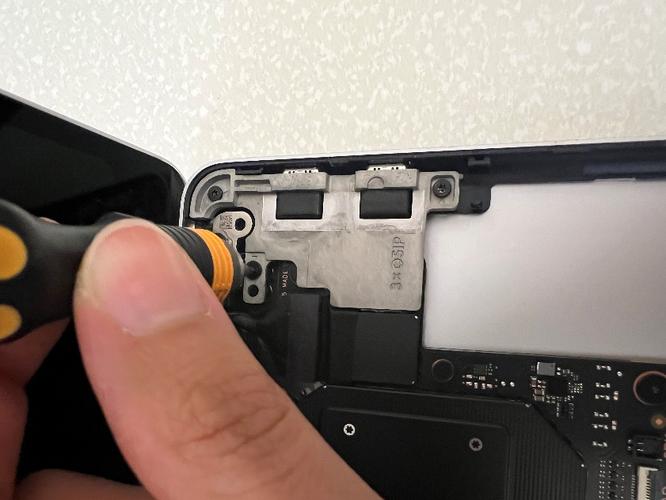

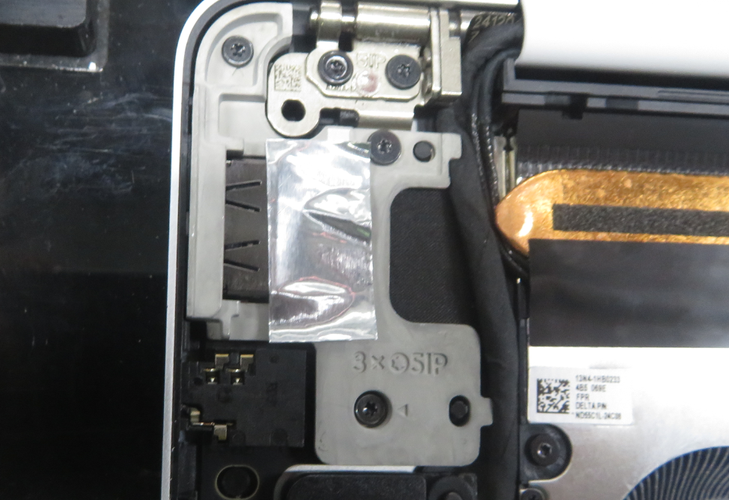

使用 5IP Torx Plus 螺絲起子，移除按住 USB-C 括弧的三個 5IP 螺絲並移除括弧。 請務必使用螺絲起子穩固地按下，以避免任何擷取螺絲的機率。 此外，請計算並追蹤已移除的螺絲數目，以確保區域中沒有額外的螺絲。

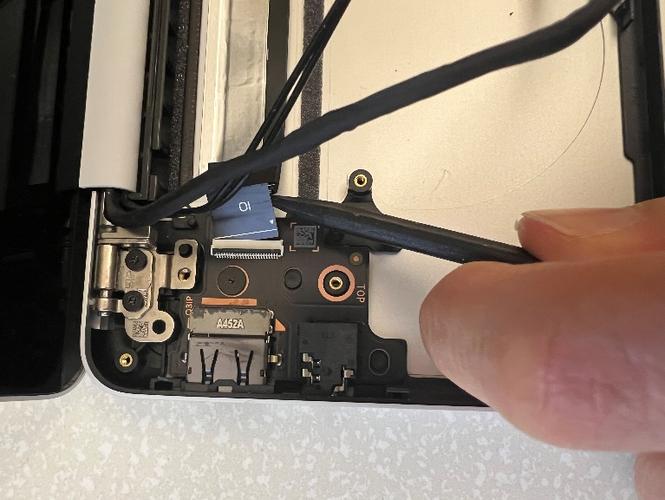

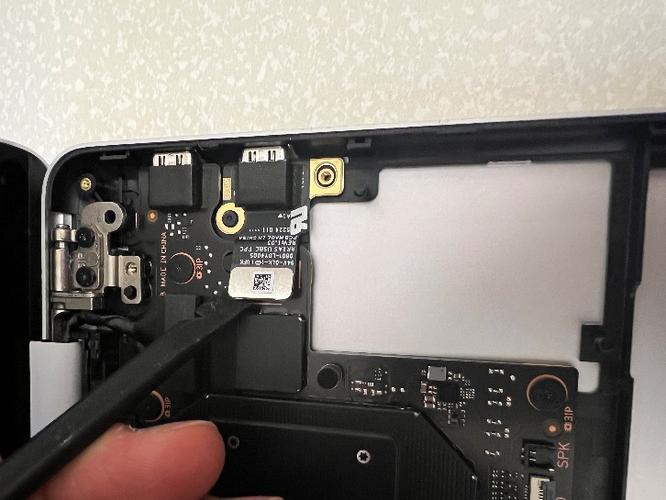

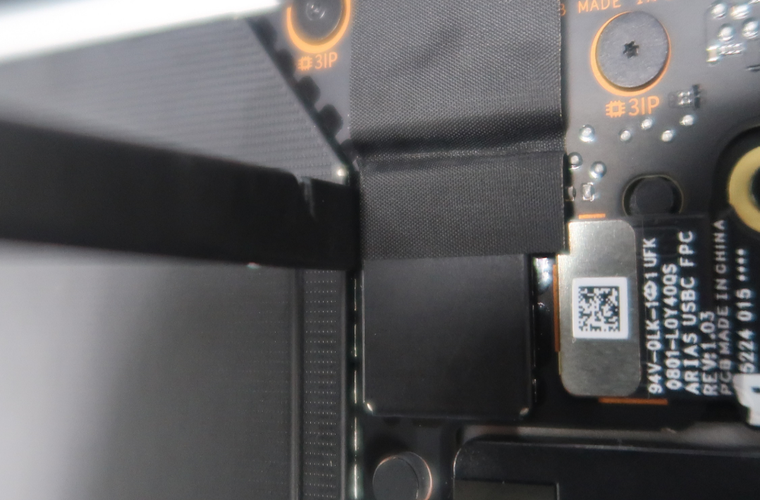

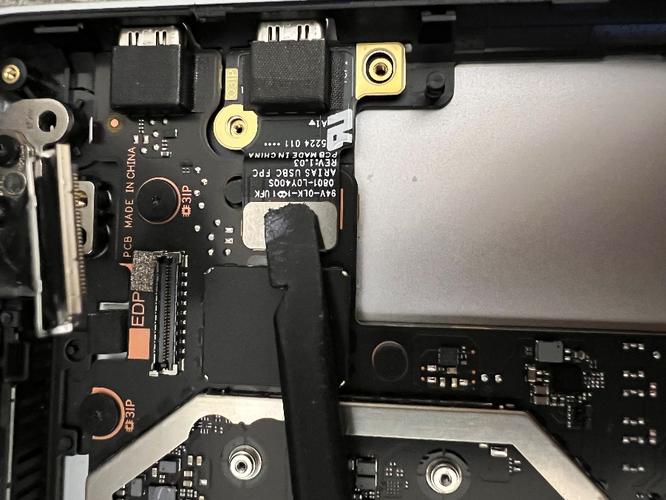

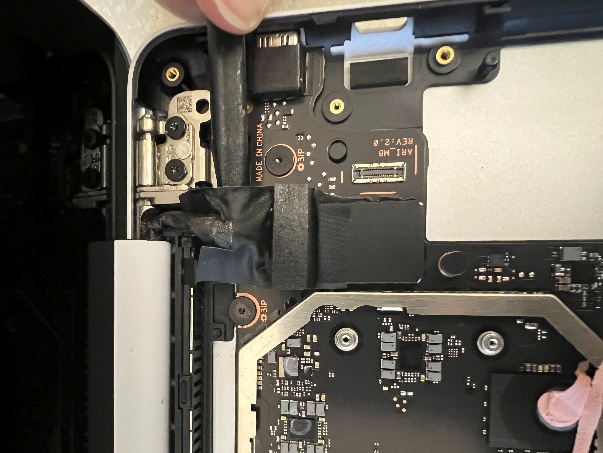

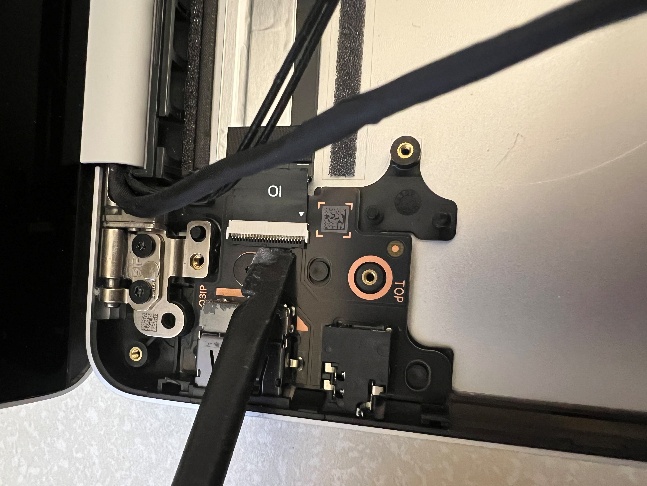

使用適用於 ESD 的 ESD 安全 Prybar，中斷 USB-C FPC 與 PCBA 的連線。

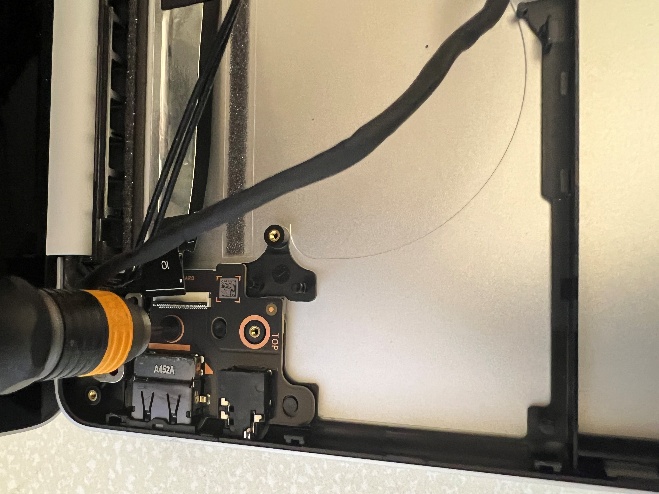

使用 3IP Torx Plus 螺絲起子，移除一個 3IP 螺絲並移除 USB-C 子板。
重要
若要避免任何螺絲去除的機會，請務必使用螺絲起子向下切入。 此外，請計算並追蹤已移除的螺絲數目，以確保區域中沒有額外的螺絲。
程式 – 安裝 (USB-C)

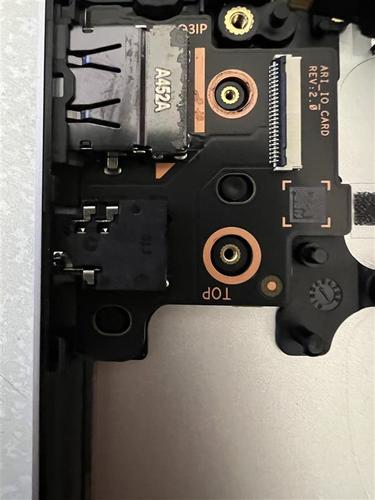

將USB-C子板安裝到 D 貯體的側孔中，並將螺絲孔對齊。

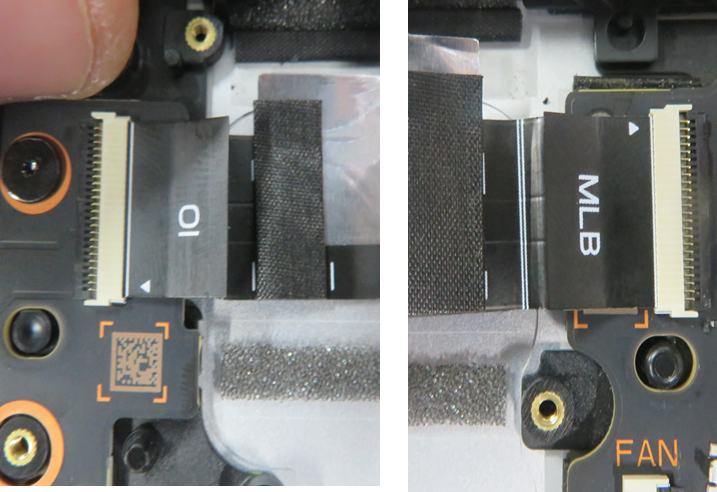

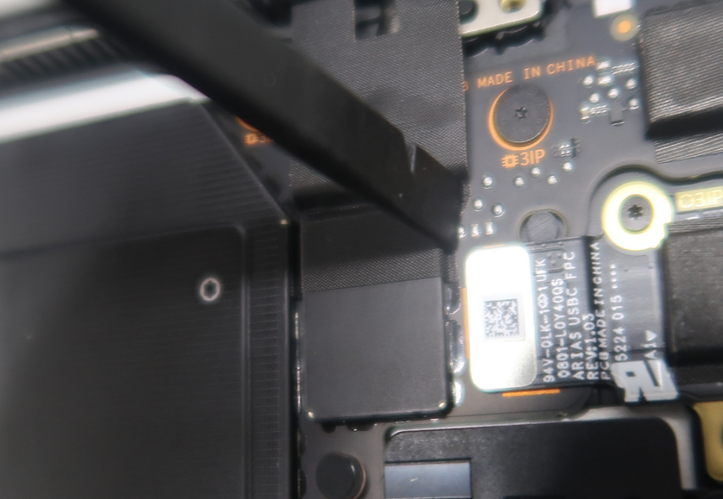

使用可將 USB-C FPC 連線到 PCBA 上的連接器。 確定 FPC 是平面的，而且 USB-C 子組譯碼不會向上傾斜。

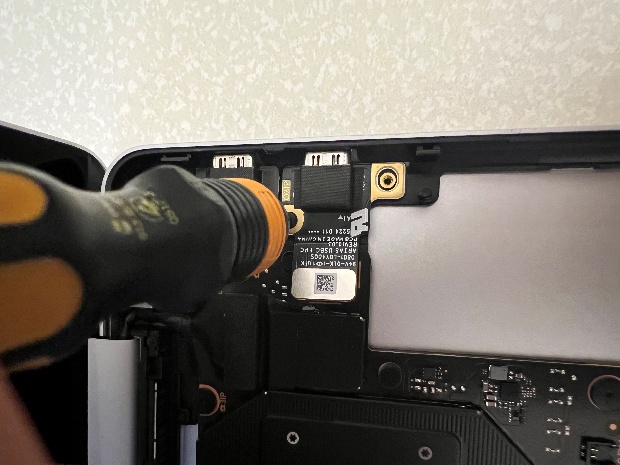

使用 3IP Torx Plus 螺絲起子來強化一個螺絲。 在螺絲變成緊接並坐著之後，請只將螺絲再增加 ~1/8 轉 (~45 度) 以避免去除線程。 請務必使用螺絲起子穩固地按下，以避免任何擷取螺絲的機率。 此外，請計算並追蹤已移除的螺絲數目，以確保區域中沒有額外的螺絲。

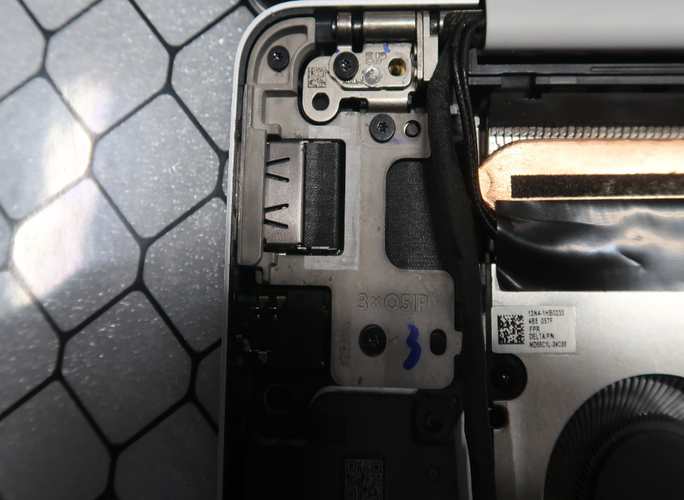

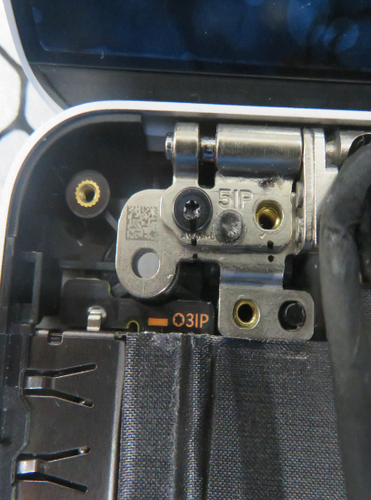

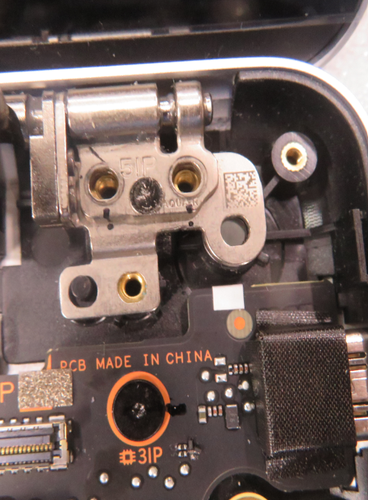

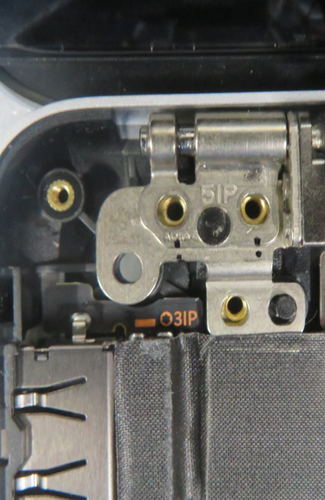

組合可重複使用的USB-C括弧，並確保括號上的孔對齊轉軸和 D 貯體上的螺絲孔。 請務必將任何纜線移開。
使用 5IP Torx Plus 螺絲起子來強化三個螺絲。 在螺絲變成緊接並坐著之後，請只將螺絲再增加 ~1/8 轉 (~45 度) 以避免去除線程。 請務必使用螺絲起子穩固地按下，以避免任何擷取螺絲的機率。 此外，請計算並追蹤已移除的螺絲數目，以確保區域中沒有額外的螺絲。

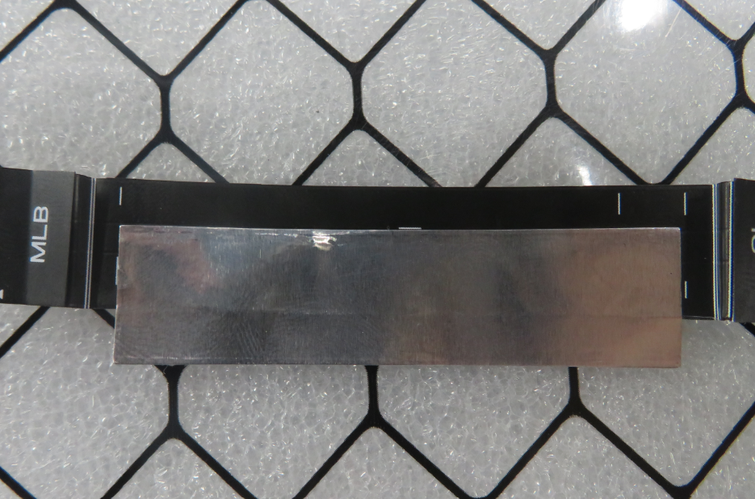

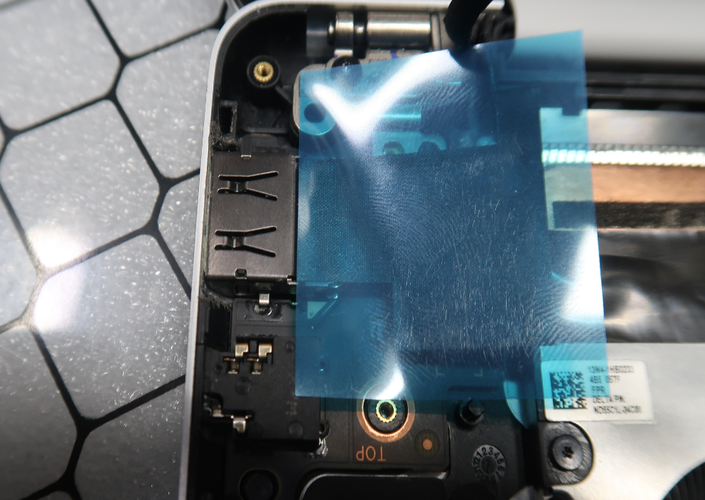

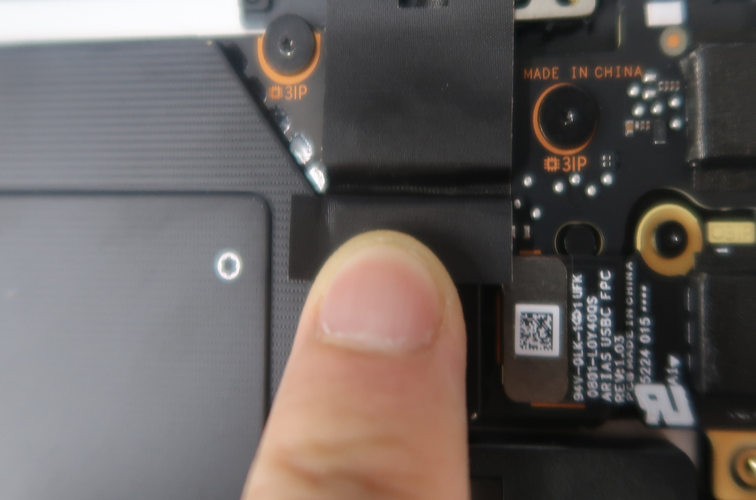

使用馬桶將USB-C磁帶排成一行，並安裝到 D 貯體的邊緣。 請務必不要涵蓋任何螺絲。
將磁帶按下 30 秒。
遵循「程式 – 安裝 (SSD) 」
遵循「程式 – 安裝 (C 封面) 」
遵循「程式 – 安裝 (英呎) 」
風扇取代
初步需求
重要
請務必遵循所有特殊 (粗體) 每個程式區段中的注意事項。
必要工具
- 軟 ESD-Safe Mat 或 Benchtop
- 反靜態的斯洛格帶 (1 MOhm 抗拒)
- 5IP Torx Plus 螺絲起子
- 化學 ESD 安全 Tweezers
- (70% IPA) 和清除 Swab 的 Isopropyl 飲料
- 牌式ESD安全 Spudger
- 3IP Torx Plus 螺絲起子
- 新的紅馬車挑選
主要元件
風扇子組譯碼
風扇/熱模組磁帶
風扇) 的 4 個 3IP 螺絲 (
C Cover) 的 5 個 5IP 螺絲 (
1 D 貯體) 的底端熱板 (
適用於 SSD) 的 2 個 5IP 螺絲 (
C Cover) 的 1 個熱板 (
1 個適用於 SSD) 的磁帶 (

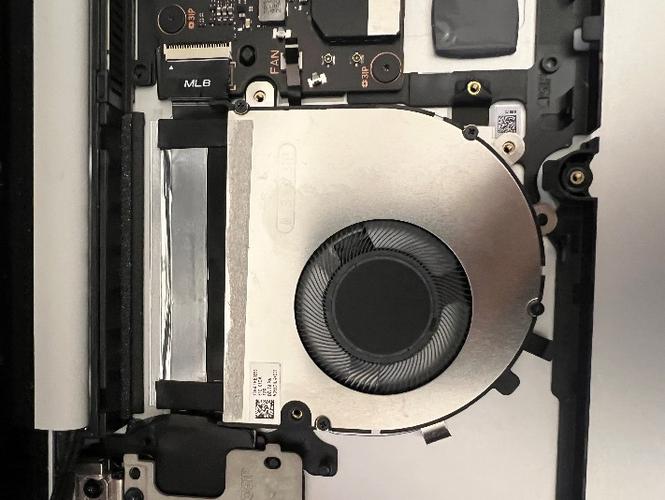

程式 – 移除 (風扇)
遵循「程式 – 移除 (SSD) 」

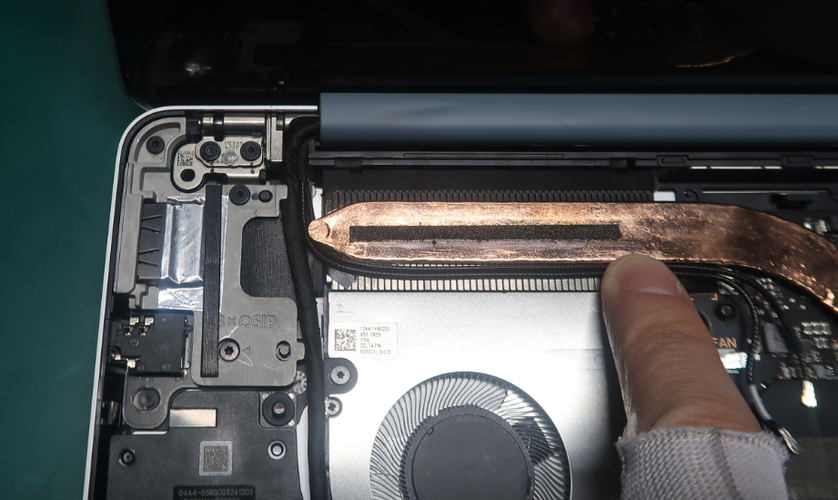

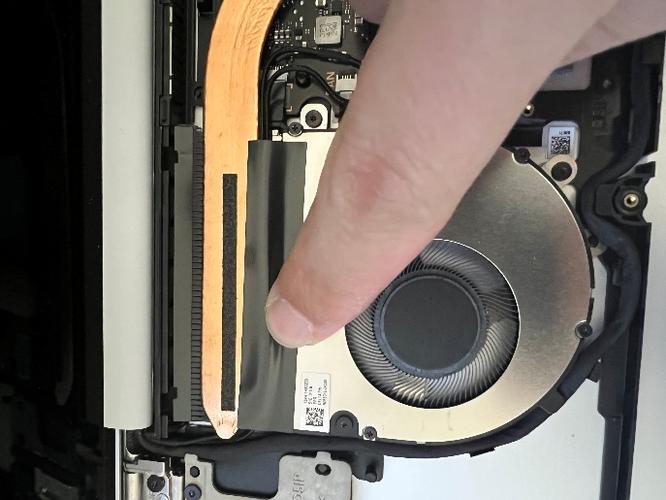

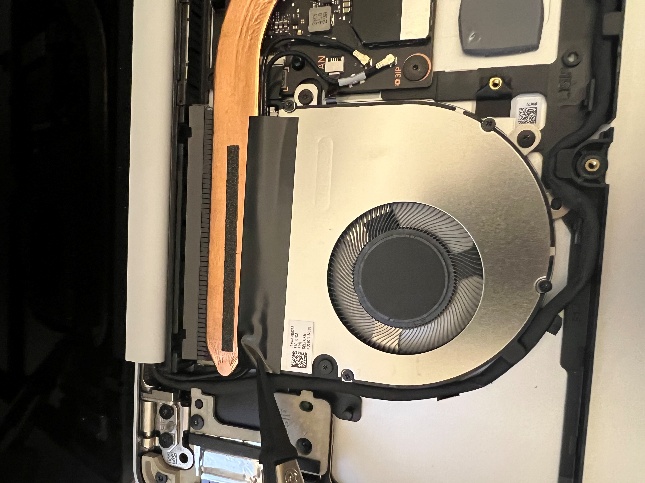

使用適用於 ESD 的 ESD 安全 Tweezers 和手指，移除風扇頂端的磁帶。

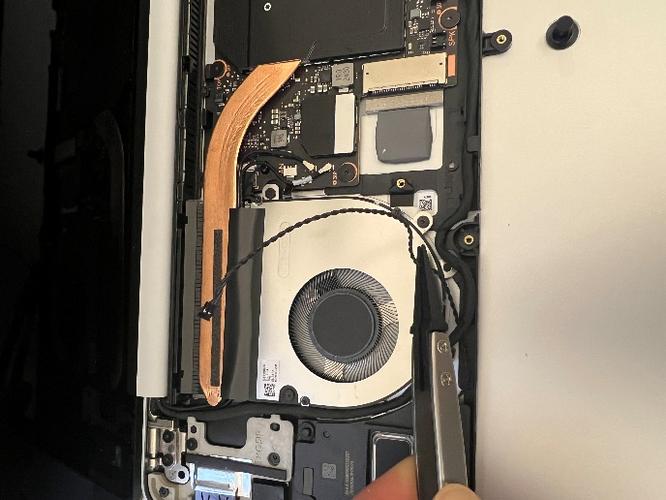

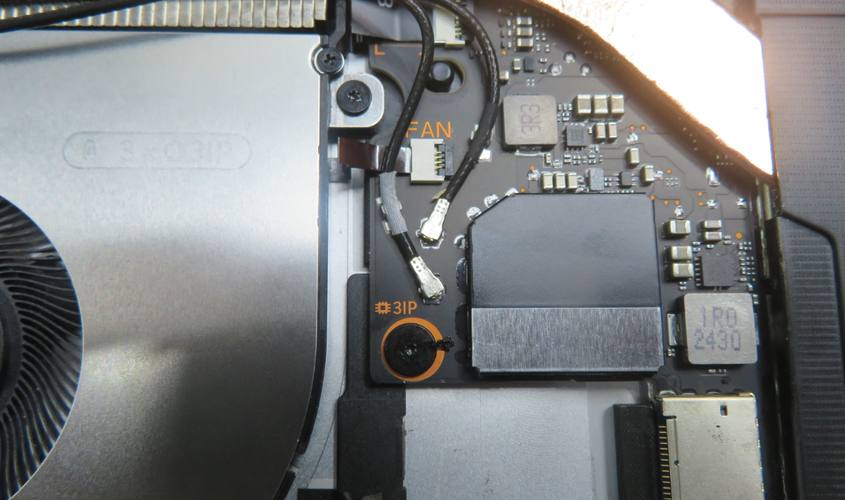

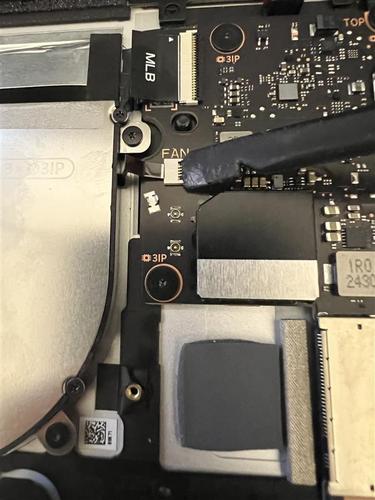

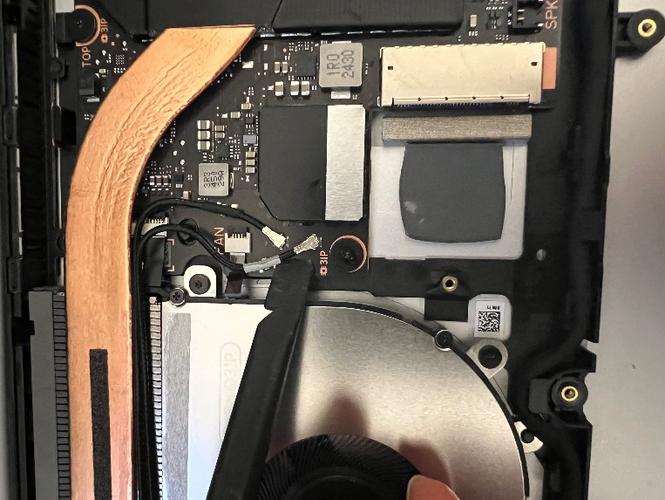

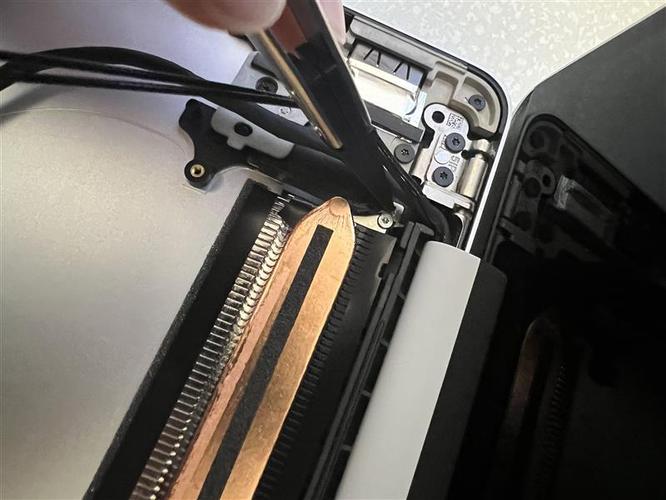

使用適用於 ESD 的 ESD 安全 Prybar，中斷兩條天線線與 PCBA 的連線。

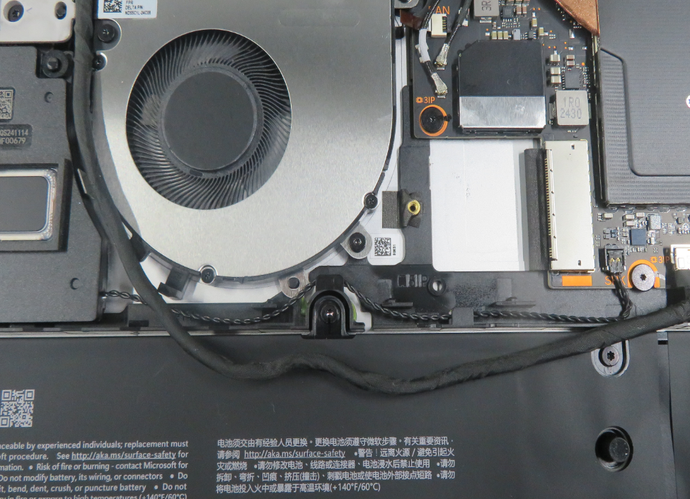

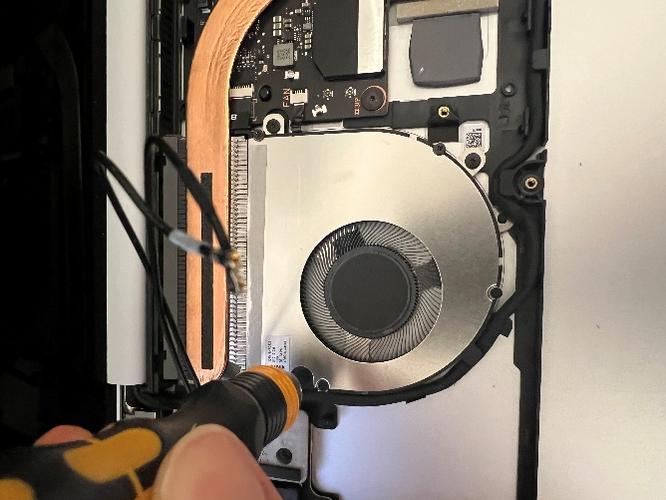

使用 3IP Torx Plus 螺絲起子，移除將風扇向下按住 D 貯體的三個 3IP 螺絲。
重要
若要避免任何螺絲去除的機會，請務必使用螺絲起子向下切入。 此外，請計算並追蹤已移除的螺絲數目，以確保區域中沒有額外的螺絲。

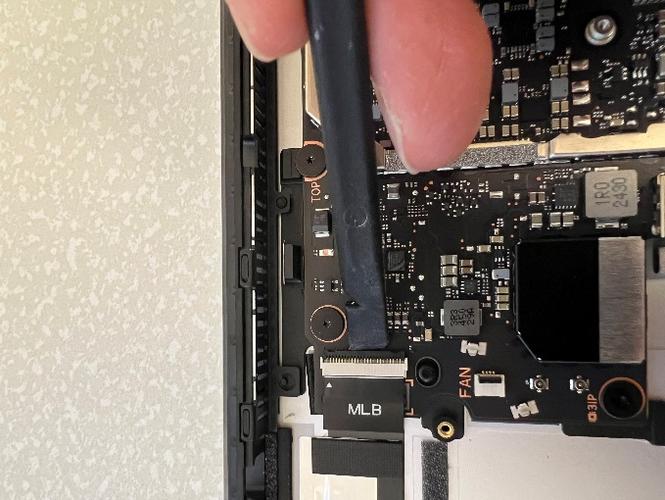

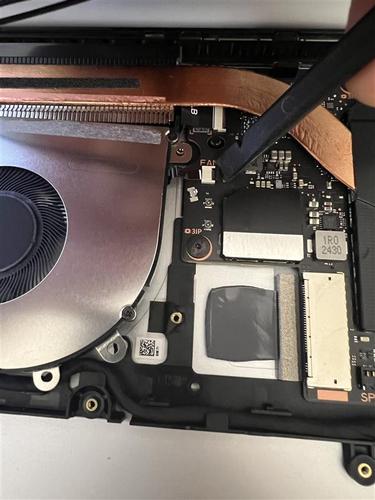

使用適用於 ESD 的桶裝，將持有風扇 FPC 的服卸除至 PCBA，並中斷 FPC 的連線。
使用您的手，移除風扇，並留意路由纜線。

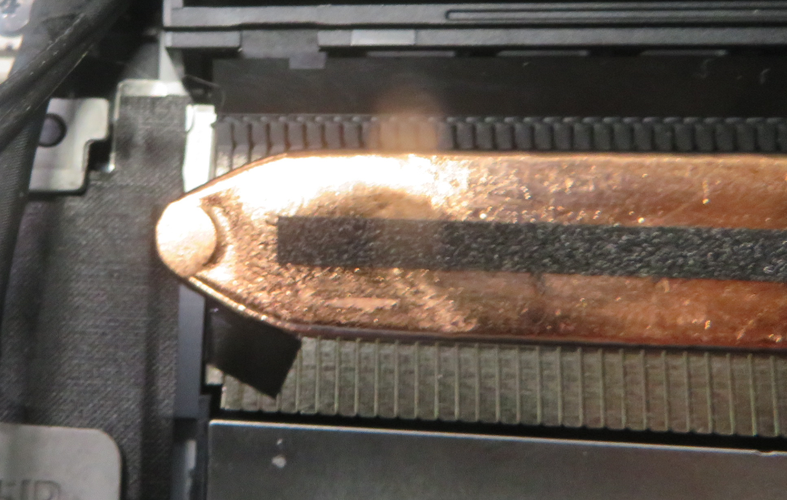

使用 isopropyl (70% IPA) 和清除 Swab，以清除熱模組上磁帶中剩餘的任何貼合。
程式 – 安裝 (風扇)
將風扇安裝到 D 貯體中，並確保 D 貯體上的針腳對齊風扇上的孔。 請務必將任何纜線移開。
使用 3IP Torx Plus 螺絲起子來強化三個螺絲。 在螺絲變成緊接並坐著之後，請只將螺絲再增加 ~1/8 轉 (~45 度) 以避免去除線程。 請務必使用螺絲起子穩固地按下，以避免任何擷取螺絲的機率。 此外，請計算並追蹤已移除的螺絲數目，以確保區域中沒有額外的螺絲。
使用可將風扇 FPC 連線到 PCBA 連接器。
使用馬桶來關閉PCBA連接器上的風扇 FPC。
路由兩條天線線，但請確定 AB 封面顯示纜線位於兩條天線纜線的左邊，而不是頂端。
將兩條天線線從 AB Cover 顯示器重新連接至 PCBA 上的連接器。 請務必使用一個可確保它們完全位在PCBA上的伺尾，並連線到PCBA上的擷取物。
安裝磁帶來保護天線纜線路由，並務必將它往下按 30 秒。
遵循「程式 – 安裝 (SSD) 」
遵循「程式 – 安裝 (C 封面) 」
遵循「程式 – 安裝 (英呎) 」
熱模組更換
初步需求
重要
請務必遵循所有特殊 (粗體) 每個程式區段中的注意事項。
必要工具
- 軟 ESD-Safe Mat 或 Benchtop
- 反靜態的斯洛格帶 (1 MOhm 抗拒)
- 5IP Torx Plus 螺絲起子
- 化學 ESD 安全 Tweezers
- (70% IPA) 和清除 Swab 的 Isopropyl 飲料
- 牌式ESD安全 Spudger
- 3IP Torx Plus 螺絲起子
- 新的紅馬車挑選
主要元件
熱模組子組譯碼
熱模組防護
熱模組) 的 6 個 3IP 螺絲 (
風扇/熱模組磁帶
風扇) 的 4 個 3IP 螺絲 (
C Cover) 的 5 個 5IP 螺絲 (
1 D 貯體) 的底端熱板 (
適用於 SSD) 的 2 個 5IP 螺絲 (
C Cover) 的 1 個熱板 (
1 個適用於 SSD) 的磁帶 (
程式 – 移除 (熱模組)
遵循「程式 – 移除 (風扇) 」
使用適用於 ESD 的 ESD 安全 Prybar，從角落和整個周邊的防護蓋上向上切合，以將其移除。
使用適用於 ESD 的 ESD 安全 Tweezers，稍微拉回涵蓋其中一個熱模組螺絲的磁帶。

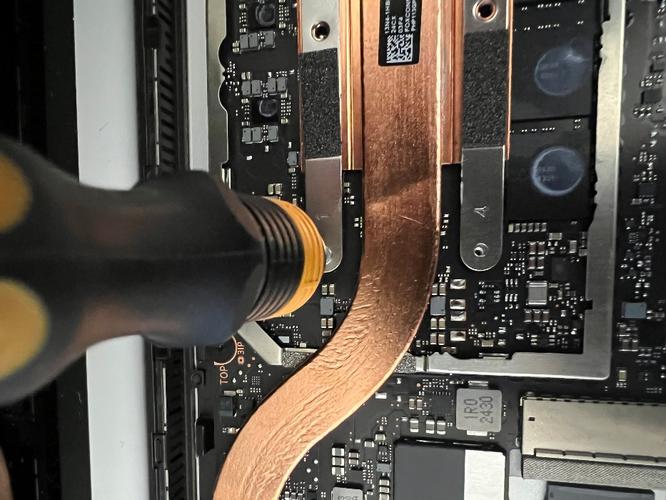

使用 3IP Torx Plus 螺絲起子移除標示反向順序中的五個螺絲， (4、3、2、1) 。
重要
若要避免任何螺絲去除的機會，請務必使用螺絲起子向下切入。 此外，請計算並追蹤已移除的螺絲數目，以確保區域中沒有額外的螺絲。

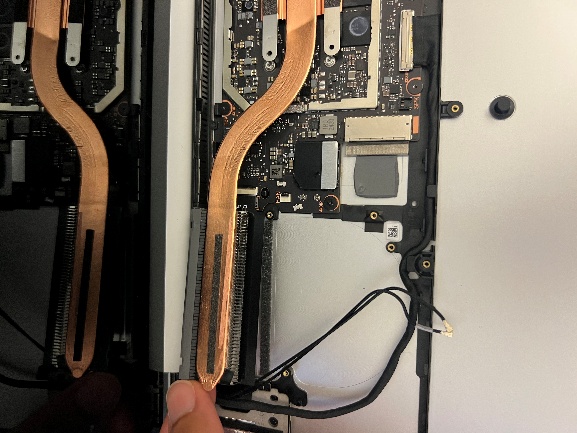

使用手指，在遠離PCBA的熱模組左側以柔和又慢的波浪線將它移除。
若要清除PCBA上剩餘的任何餘附，請使用含有70%IPA) (性飲料的濃濃性。
程式 – (熱模組安裝)

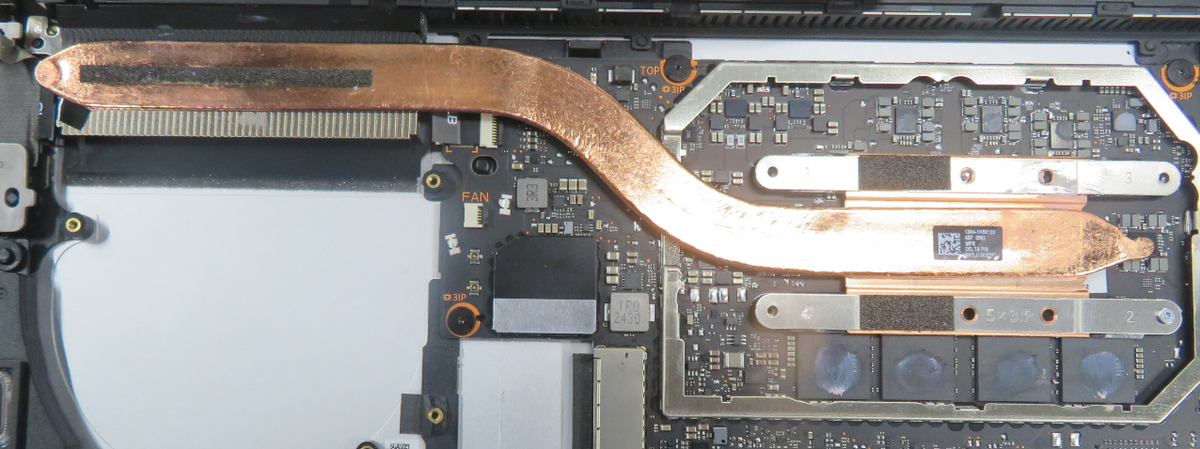

請將熱模組安裝到PCBA上，並確定熱模組上的漏洞會與 DBucket 和PCBA上的針腳對應。 請務必將任何纜線、連接器和磁帶路由傳送。

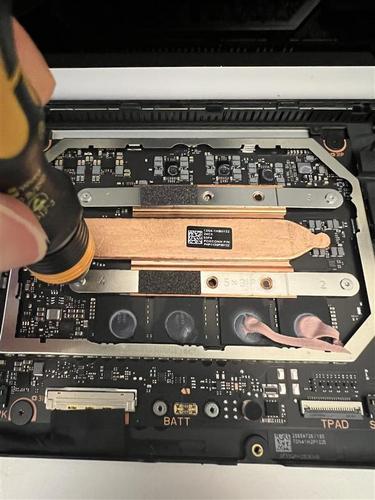

使用 3IP Torx Plus 螺絲起子，以標示的正確順序，以 1、2、3、4) (安裝並輕量地壓縮五個新的螺絲。 請務必使用螺絲起子穩固地按下，以避免任何擷取螺絲的機率。 此外，請計算並追蹤已移除的螺絲數目，以確保區域中沒有額外的螺絲。
一旦這五個螺絲都變成閂並坐著之後，請再將它們加 1/8 轉 (~45 度) 以避免去除線程。
使用塑形箭頭來確保 USB-A 和 Audio Jack 子組譯碼上的磁帶涵蓋左上方的熱模組螺絲。
在熱模組頂端安裝護盾，並使用塑形箭頭確保外部框架正確地組合到PCBA。
遵循「程式 – 安裝 (風扇) 」
遵循「程式 – 安裝 (SSD) 」
遵循「程式 – 安裝 (C 封面) 」
遵循「程式 – 安裝 (英呎) 」
USB-A 和音訊插座取代
初步需求
重要
請務必遵循所有特殊 (粗體) 每個程式區段中的注意事項。
必要工具
- 軟 ESD-Safe Mat 或 Benchtop
- 反靜態的斯洛格帶 (1 MOhm 抗拒)
- 5IP Torx Plus 螺絲起子
- 化學 ESD 安全 Tweezers
- (70% IPA) 和清除 Swab 的 Isopropyl 飲料
- 牌式ESD安全 Spudger
- 3IP Torx Plus 螺絲起子
- 新的紅馬車挑選
主要元件
USB-A 和 Audio Jack 子組譯碼
2 3IP 螺絲 (適用於 USB-A 和音訊 Jack 身分板)
3 5IP 螺絲 (適用於 USB-A 和音訊插頭括弧)
2 5IP 螺絲 (，將 USB-A 和 Audio Jack 括弧轉為轉軸)
1 個 USB-A 和音訊插座磁帶
1 個 USB-A 和音訊 Jack Jack
1 個 USB-A 和音訊 Jack 載入器
C Cover) 的 5 個 5IP 螺絲 (
1 D 貯體) 的底端熱板 (
適用於 SSD) 的 2 個 5IP 螺絲 (
C Cover) 的 1 個熱板 (
1 個適用於 SSD) 的磁帶 (
程式 – 移除 USB-A 和 Audio Jack ()
遵循「程式 – 移除 (SSD) 」
使用 5IP Torx Plus 螺絲起子，移除按住 USB-A 和 Audio Jack 括弧的三個螺絲，並使用手指將其移除。 您必須使用足夠的力來克服將它按住的系結。
重要
若要避免任何螺絲去除的機會，請務必使用螺絲起子向下切入。 此外，請計算並追蹤已移除的螺絲數目，以確保區域中沒有額外的螺絲。

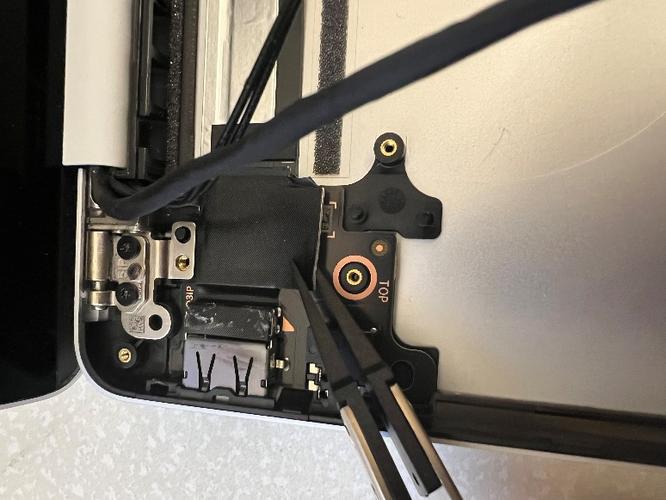

使用可安全的 ESD Tweezers，移除連接器頂端的磁帶。 如果AB封面顯示器和熱模組仍然連接，請小心不要捏合任何纜線。
使用適用於 ESD 的桶裝，卸除壓住 USB-A 和音訊 Jack FPC 的幅孔。

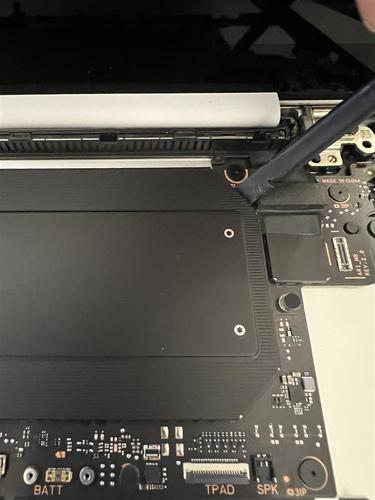

使用適用於 ESD 的 ESD 安全 Prybar 和適用於 ESD 的馬尾，中斷 USB-A 和音訊 Jack FPC 的連線。
使用 3IP Torx Plus 螺絲起子，移除一個按住 USB-A 和 Audio Jack 面板的 3IP 螺絲。
重要
若要避免任何螺絲去除的機會，請務必使用螺絲起子向下切入。 此外，請計算並追蹤已移除的螺絲數目，以確保區域中沒有額外的螺絲。
使用您的手指和一個安全的ESD ESD 加密列，在USB-A和 Audio Jack 面板上切換並向上移除它。
使用適用於 ESD 的桶裝，移除 USB-A 和音訊插座括弧上的桶和桶。
使用 isopropyl 飲料 (70% IPA) 並清除 Swab，以清除括號上剩餘的任何一條干。
程式 – 安裝 (USB-A 和 Audio Jack)
將USB-A和 Audio Jack 小板放到 D 貯體中，並確定面板是平坦的，而且孔與定位針完全對齊。
使用 3IP Torx Plus 螺絲起子來強化一個螺絲。 在螺絲變成緊接並坐著之後，請只將螺絲再增加 ~1/8 轉 (~45 度) 以避免去除線程。 請務必使用螺絲起子穩固地按下，以避免任何擷取螺絲的機率。 此外，請計算並追蹤已移除的螺絲數目，以確保區域中沒有額外的螺絲。
使用可將USB-A和 Audio Jack 擷取器排成一行，並安裝到USB連接器的邊緣。
使用塑形箭頭將吸收器往下按下 30 秒。
組合可重複使用的USB-A和 Audio Jack 方括弧，並確保括弧上的孔對齊子板上的螺絲孔。 請務必將任何纜線移開。
使用 5IP Torx Plus 螺絲起子來強化三個螺絲。 在螺絲變成緊接並坐著之後，請只將螺絲再增加 ~1/8 轉 (~45 度) 以避免去除線程。 請務必使用螺絲起子穩固地按下，以避免任何擷取螺絲的機率。 此外，請計算並追蹤已移除的螺絲數目，以確保區域中沒有額外的螺絲。
使用可排入佇列，並將 USB-A 和 Audio Jack 安裝到 USB 連接器的邊緣。 請務必不要涵蓋任何螺絲。
使用馬桶將USB-A和 Audio Jack 加氣盤排成一行，並安裝到方括弧的邊緣。 請務必不要涵蓋任何螺絲。
遵循「程式 – 安裝 (SSD) 」
遵循「程式 – 安裝 (C 封面) 」
遵循「程式 – 安裝 (英呎) 」
AB 封面 (顯示) 取代
初步需求
重要
請務必遵循所有特殊 (粗體) 每個程式區段中的注意事項。
必要工具
- 軟 ESD-Safe Mat 或 Benchtop
- 反靜態的斯洛格帶 (1 MOhm 抗拒)
- 5IP Torx Plus 螺絲起子
- 化學 ESD 安全 Tweezers
- (70% IPA) 和清除 Swab 的 Isopropyl 飲料
- 牌式ESD安全 Spudger
- 0.25mm粗感測計
- 0.3mm粗感測計
- 0.05mm粗感覺量測計
- 新的紅馬車挑選
主要元件
1 AB 封面 (顯示) 子組譯碼
1 個頂端顯示連接器磁帶
1 個最上層顯示連接器圖示
AB Cover Hinges) 的 5 個 5IP 螺絲 (
3 5IP 螺絲 (適用於 USB-A 和音訊插頭括弧)
2 5IP 螺絲 (，將 USB-A 和 Audio Jack 括弧轉為轉軸)
1 個 USB-A 和音訊 Jack Jack
1 個 USB-A 和音訊 Jack 載入器
2 5IP 螺絲 (適用於 USB-C 子板)
3 5IP 螺絲 (，適用於USB-C括弧)
1 個 USB-C 磁帶
1 個風扇/熱模組磁帶
C Cover) 的 5 個 5IP 螺絲 (
1 D 貯體) 的底端熱板 (
適用於 SSD) 的 2 個 5IP 螺絲 (
C Cover) 的 1 個熱板 (
1 個適用於 SSD) 的磁帶 (
程式 – 移除 (AB 涵蓋)
下載最新的 SDT (surface 診斷工具) 版本，並遵循安裝前觸控顯示器修復 (設定) 工作流程。
遵循「程式 – 移除 (SSD) 」
使用 5IP Torx Plus 螺絲起子，移除按住 USB-A 和 Audio Jack 括弧的三個螺絲，並使用手指將其移除。 您必須使用足夠的力來克服將它按住的系結。
重要
若要避免任何螺絲去除的機會，請務必使用螺絲起子向下切入。 此外，請計算並追蹤已移除的螺絲數目，以確保區域中沒有額外的螺絲。

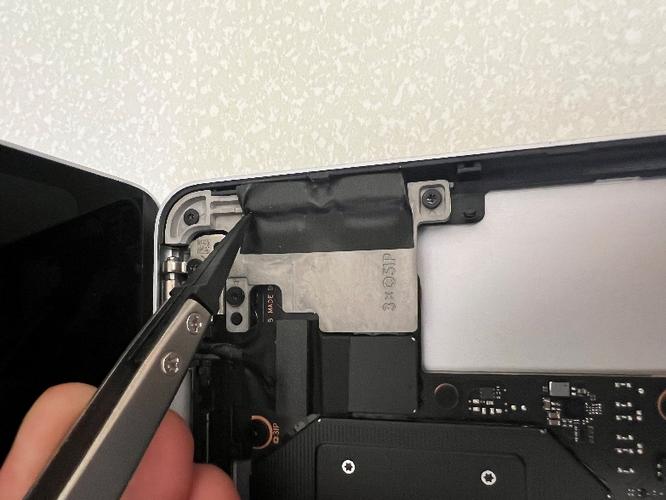

使用適用於 ESD 的 ESD 安全 Tweezers，小心地移除 USB-C 連接器上方的導管磁帶。
使用 isopropyl 飲料 (70% IPA) 並清除 Swab，以清除括號上剩餘的任何一條干。
使用 5IP Torx Plus 螺絲起子，移除按住 USB-C 括弧的三個 5IP 螺絲並移除括弧。 請務必使用螺絲起子穩固地按下，以避免任何擷取螺絲的機率。 此外，請計算並追蹤已移除的螺絲數目，以確保區域中沒有額外的螺絲。
使用適用於 ESD 的 ESD 安全 Tweezers 和手指，移除風扇頂端的磁帶。
使用 isopropyl (70% IPA) 和清除 Swab，以清除風扇上剩餘的任何一條幹。
使用適用於 ESD 的 ESD 安全 Prybar，中斷兩條天線線與 PCBA 的連線。
使用適用於 ESD 的底部顯示器連接器與 PCBA 搭配使用，並使用手指斷開纜線。

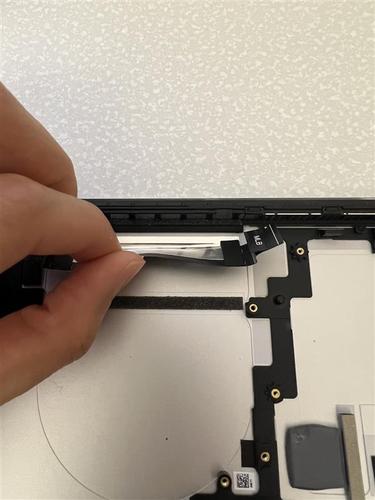

使用可安全使用 ESD 的磁帶，將上方的顯示纜線往上拉，並使用手指移除磁帶。
使用 isopropyl (70% IPA) 和清除 Swab，以清除移除的磁帶中剩餘的任何貼合。

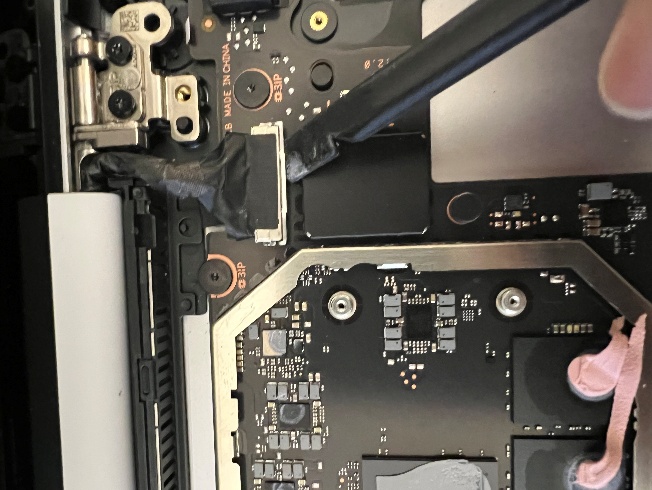

使用可安全使用 ESD 的桶裝，將 PCBA 上頂端的顯示器連接器中斷連接，並使用手指斷開纜線。

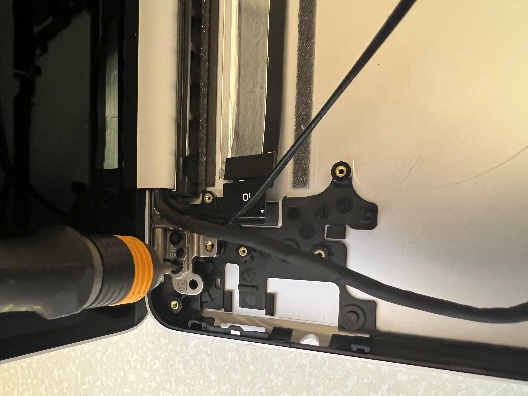

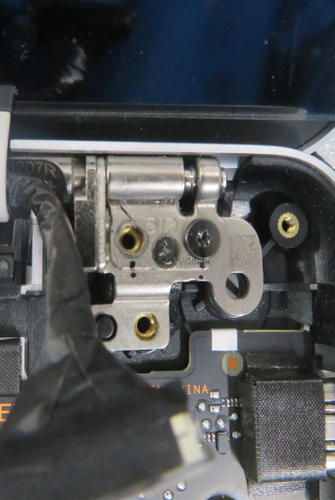

將顯示蓋調整為大約90度，並使用5IP Torx Plus螺絲起子移除兩個 hinges 上的四個 5IP 螺絲。 請務必使用螺絲起子穩固地按下，以避免任何擷取螺絲的機率。 此外，請計算並追蹤已移除的螺絲數目，以確保區域中沒有額外的螺絲。
使用雙手、輕快的波浪線，並從 D 貯體中移除 AB 封面顯示。
程式 – AB 涵蓋 (安裝)
將 AB 封面折線到 D 貯體，並確保 D 貯體上的針腳對齊 hinges 上的孔。
使用 5IP Torx Plus 螺絲起子為每個轉軸輕量安裝一個螺絲。 請務必用單手保留 AB 封面顯示器，這樣裝置才不會重疊。 請務必使用螺絲起子穩固地按下，以避免任何擷取螺絲的機率。 此外，請計算並追蹤已移除的螺絲數目，以確保區域中沒有額外的螺絲。
關閉 AB 封面顯示，但請小心不要在任何線路上進行限制。 調整 AB 蓋顯示器的位置，而螺絲仍未完全座標，以確保 D 貯體的 AB 封面顯示步驟在兩端的 0.25mm 和 0.3mm 內， (感測器) ，而 D 貯體的 AB 蓋顯示間距在 0.05mm 和 0.25mm 內，再繼續進行下一個步驟。

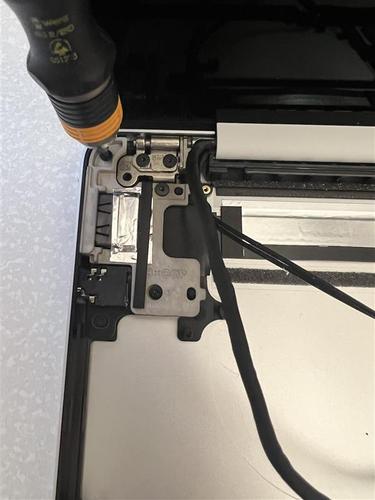

開啟 AB 封面顯示 <90 度，以確保裝置不會重疊。 使用 5IP Torx Plus 螺絲起子在每個轉軸上安裝剩餘的螺絲。 將這四個轉軸螺絲全部固定，直到螺絲變成閂閂並坐吋為止，然後只將螺絲再增加 ~1/4 轉 (~90 度) 以避免去除線程。 請務必使用螺絲起子穩固地按下，以避免任何擷取螺絲的機率。 此外，請計算並追蹤已移除的螺絲數目，以確保區域中沒有額外的螺絲。
遵循「程式 – 安裝 (USB-A 和 Audio Jack) 」步驟 1-8
路由兩條天線纜線，但請確定 AB 封面顯示纜線位於兩條天線纜線的左側，而不是在兩條線條上。
將兩條天線線從 AB Cover 顯示器重新連接至 PCBA 上的連接器。 請務必使用塑形曲線，以確保它們已完全就座並連線。
安裝磁帶來保護天線纜線路由，並務必將它往下按 30 秒。

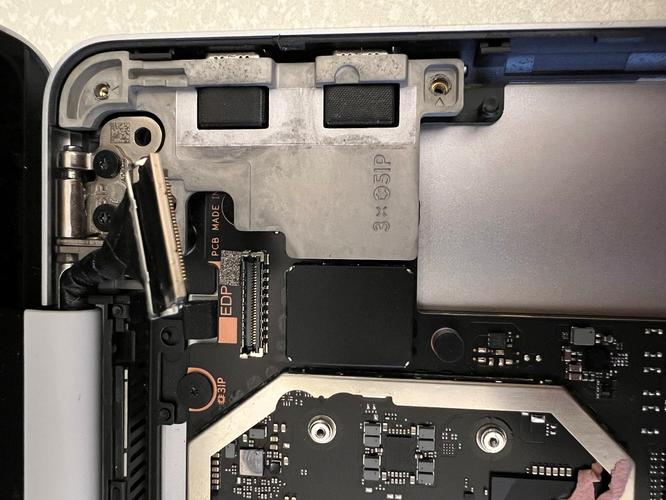

將頂端 AB 封面顯示纜線安裝到 PCBA 上的連接器，並使用塑形箭頭來確保包裹已關閉。
使用馬桶將顯示連接器磁帶對齊 D 貯體上熱模組防護和材質轉軸的邊緣。
使用塑形箭頭將顯示連接器磁帶安全地固定在間距和折盤中。
在下圖所示的位置，將顯示連接器磁帶向下按下 30 秒。
使用塑形箭頭，透過熱模組防護將顯示連接器磁帶固定在間距和折板中。
使用可在 PCBA 上使用 USB-C 連接器，將顯示連接器磁帶固定地固定在間距和折板中。
在下圖所示的位置，將顯示連接器磁帶向下按下 30 秒。
使用塑形箭頭，透過AB封面顯示轉軸，將顯示連接器磁帶固定在間距和折板中。
遵循「程式 – 安裝 (USB-C) 」步驟 4-7
使用五哩裝來安裝與USB-C括弧對齊的顯示連接器，如下圖所示。
輕鬆地透過 D 貯體上的山洞路由左側顯示纜線，並將其與 PCBA 上的底部功能連接。 請確定其路由正確，如下圖所示。
使用馬桶來確保顯示連接器上的材質已關閉。
遵循「程式 – 安裝 (SSD) 」
遵循「程式 – 安裝 (C 封面) 」
遵循「程式 – 安裝 (英呎) 」
下載最新的 SDT (介面診斷工具) 版本，並遵循安裝後觸控顯示器修復 (驗證) 和觸控顯示 (校正) 工作流程。
PCBA 取代
初步需求
重要
請務必遵循所有特殊 (粗體) 每個程式區段中的注意事項。
必要工具
- 軟 ESD-Safe Mat 或 Benchtop
- 反靜態的斯洛格帶 (1 MOhm 抗拒)
- 5IP Torx Plus 螺絲起子
- 化學 ESD 安全 Tweezers
- (70% IPA) 和清除 Swab 的 Isopropyl 飲料
- 牌式ESD安全 Spudger
- 3IP Torx Plus 螺絲起子
- 新的紅馬車挑選
主要元件
1 個 PCBA 子組譯碼
適用於PCBA) 的8個3IP螺絲 (
電池) 的 3 個 3IP 螺絲 (
1 個頂端顯示連接器磁帶
1 個上方顯示纜線磁帶
1 個最上層顯示連接器圖示
AB Cover Hinges) 的 5 個 5IP 螺絲 (
3 5IP 螺絲 (適用於 USB-A 和音訊插頭括弧)
2 5IP 螺絲 (，將 USB-A 和 Audio Jack 括弧轉為轉軸)
1 個 USB-A 和音訊 Jack Jack
1 個 USB-A 和音訊 Jack 載入器
2 5IP 螺絲 (適用於 USB-C 子板)
3 5IP 螺絲 (，適用於USB-C括弧)
1 個 USB-C 磁帶
1 個風扇/熱模組磁帶
C Cover) 的 5 個 5IP 螺絲 (
1 D 貯體) 的底端熱板 (
適用於 SSD) 的 2 個 5IP 螺絲 (
C Cover) 的 1 個熱板 (
1 個適用於 SSD) 的磁帶 (
程式 – 移除 PCBA ()
遵循「程式 – 移除 (熱模組) 」
使用 isopropyl 飲料 (70% IPA) 和清除 swab 和一個 ESD 安全的 ESD 加密欄，以清除熱模組上剩餘的任何一條模擬器。
使用 3IP Torx Plus 螺絲起子來移除按住電池連接器的兩個螺絲。 當您接近電池時，請小心。 請務必使用螺絲起子穩固地按下，以避免任何擷取螺絲的機率。 此外，請追蹤並計算移除的螺絲數目，以確保區域中沒有額外的螺絲。
使用 [ESD 安全] Prybar，中斷電池連接器與 PCBA 的連線機。
使用適用於 ESD 的 ESD 安全 Tweezers，小心地移除 USB-C 連接器上方的導管磁帶。
使用 isopropyl 飲料 (70% IPA) 並清除 Swab，以清除括號上剩餘的任何一條干。
使用 5IP Torx Plus 螺絲起子，移除按住 USB-C 括弧的三個 5IP 螺絲並移除括弧。
重要
若要避免任何螺絲去除的機會，請務必使用螺絲起子向下切入。 此外，請計算並追蹤已移除的螺絲數目，以確保區域中沒有額外的螺絲。
使用適用於 ESD 的 ESD 安全 Prybar，中斷 USB-C FPC 與 PCBA 的連線。
使用手指和材質 ESD 安全 Tweezers，將右喇叭連接器與 PCBA 中斷連線，並移除右喇叭。
使用您的手指和 ESD 安全 tweezers，將左喇叭連接器與 PCBA 中斷連線。
使用適用於 ESD 的底部顯示器連接器與 PCBA 搭配使用，並使用手指斷開纜線。
使用可安全的 ESD 磁帶，將上方的顯示纜線拉起，
使用可安全使用 ESD 的桶裝，將 PCBA 上頂端的顯示器連接器中斷連接，並使用手指斷開纜線。
使用 isopropyl (70% IPA) 和清除 swab 和一個 ESD 安全的 ESD 加密欄，以清除上方顯示纜線上剩餘的任何一條幹管。
使用可安全使用 ESD 的桶裝，將 PCBA 上的 USB-A 和 Audio Jack 脫離，並中斷 FPC 的連線。

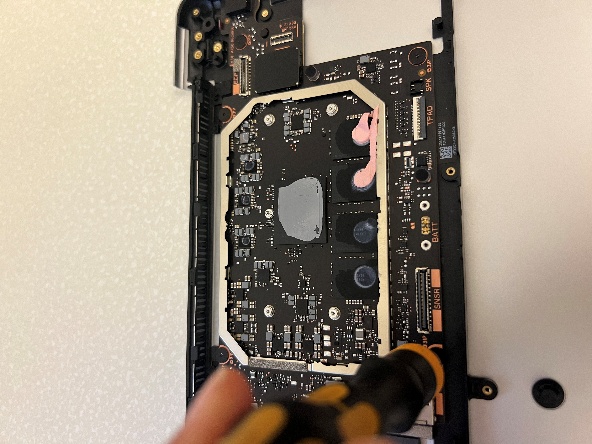

使用 3IP Torx Plus 螺絲起子，將 PCBA 上的七個 3IP 螺絲移除至 D 貯體。 請務必使用螺絲起子穩固地按下，以避免任何擷取螺絲的機率。 此外，請計算並追蹤已移除的螺絲數目，以確保區域中沒有額外的螺絲。

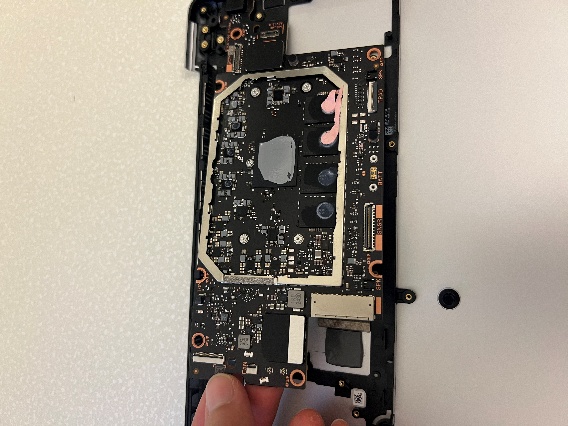

使用手指，從左側拉起PCBA，將它從 D 貯體中移除。
程式 – PCBA (安裝)
將PCBA放到 D貯體中，小心不要對重複使用的連接器進行臨時處理。
使用 3IP Torx Plus 螺絲起子來輕量地將七個螺絲。 請務必使用螺絲起子穩固地按下，以避免任何擷取螺絲的機率。 此外，請追蹤並計算移除的螺絲數目，以確保區域中沒有額外的螺絲。
使用感覺器量測計或小算盤來確保PCBA上的SSD殘差與 D貯體上的接地間隔介於0.6mm和1.1mm之間。 如果不是，請先將七個螺絲擷取來將PCBA移到任何必要的方向，以確保間距在那些限制內，再繼續進行下一個步驟。
將螺絲緊緊直到螺絲變成閂子並坐好，然後再再將螺絲再重約 1/8 轉 (~45 度) 以避免去除線程。
遵循「程式 – (熱模組安裝) 」
遵循「程式 – 安裝 (AB 封面) 」
遵循「程式 – 安裝 (USB-C) 」
將所有原始的FPC和連接器重新連線到PCBA。 不過，如果有任何可見的損害，就必須進行取代。
遵循「程式 – 安裝 (SSD) 」
遵循「程式 – 安裝 (C 封面) 」
遵循「程式 – 安裝 (英呎) 」
下載最新的 SDT (surface 診斷工具) 版本，並遵循安裝後觸控顯示器修復 (驗證) 和觸控顯示 (校正) 、電池修復 (驗證) ，以及觸控板修復 (驗證) 工作流程。
D 貯體取代
初步需求
重要
請務必遵循所有特殊 (粗體) 每個程式區段中的注意事項。
重要
此取代元件不包含裝置的原始序號。 如需未來的Microsoft支援，請在Microsoft所提供的標籤上寫入原始序號，並將其附加至裝置外部或直接附加至公開的部分。 元件封裝中包含的標籤具有指定給原始序號和元件產品標識碼的空間。
必要工具
- 軟 ESD-Safe Mat 或 Benchtop
- 反靜態的斯洛格帶 (1 MOhm 抗拒)
- 5IP Torx Plus 螺絲起子
- 化學 ESD 安全 Tweezers
- (70% IPA) 和清除 Swab 的 Isopropyl 飲料
- 牌式ESD安全 Spudger
- 0.25mm粗感測計
- 0.3mm粗感測計
- 0.05mm粗感覺量測計
- 新的紅馬車挑選
主要元件
- 1 D 貯體子組譯碼
- 1 個 USB-A 和音訊 Jack FPC 函式
- 1 個 USB-A 和音訊 Jack FPC 函式
- 1 個頂端顯示連接器磁帶
- 1 個最上層顯示連接器圖示
- 1 個上方顯示纜線磁帶
- 適用於PCBA) 的8個3IP螺絲 (
- 電池) 的 3 個 3IP 螺絲 (
- AB Cover Hinges) 的 5 個 5IP 螺絲 (
- 3 5IP 螺絲 (適用於 USB-A 和音訊插頭括弧)
- 2 5IP 螺絲 (，將 USB-A 和 Audio Jack 括弧轉為轉軸)
- 2 3IP 螺絲 (適用於 USB-A 和音訊 Jack 身分板)
- 1 個 USB-A 和音訊插座磁帶
- 1 個 USB-A 和音訊 Jack Jack
- 1 個 USB-A 和音訊 Jack 載入器
- 2 3IP 螺絲 (適用於 USB-C 子板)
- 3 5IP 螺絲 (，適用於USB-C括弧)
- 2 5IP 螺絲 (，適用於USB-C方括弧轉軸)
- 1 個熱模組防護
- 1 個 CPU/熱模組板
- 熱模組) 的 6 個 3IP 螺絲 (
- 風扇) 的 4 個 3IP 螺絲 (
- 1 個 USB-C 磁帶
- 1 個風扇/熱模組磁帶
- C Cover) 的 5 個 5IP 螺絲 (
- 適用於 SSD) 的 2 個 5IP 螺絲 (
- C Cover) 的 1 個熱板 (
- 1 個適用於 SSD) 的磁帶 (
程式 – 移除 D 貯體) (
遵循「程式 – 移除 (PCBA) 」
使用您的手指，將USB-A和 Audio Jack FPC 從 D 貯體中抽取並移除。
在USB-A和 Audio Jack FPC 的頂端，裝飾並移除馬車和泡泡。
使用 isopropyl (70% IPA) 和清除 Swab，以清除 USB-A 和 Audio Jack FPC 上剩餘的任何連字元。
程式 – D 貯體) (安裝
遵循「程式 – 安裝 (PCBA) 」步驟 1-4
遵循「程式 – 安裝 (USB-A 和 Audio Jack) 」步驟 1 和 2

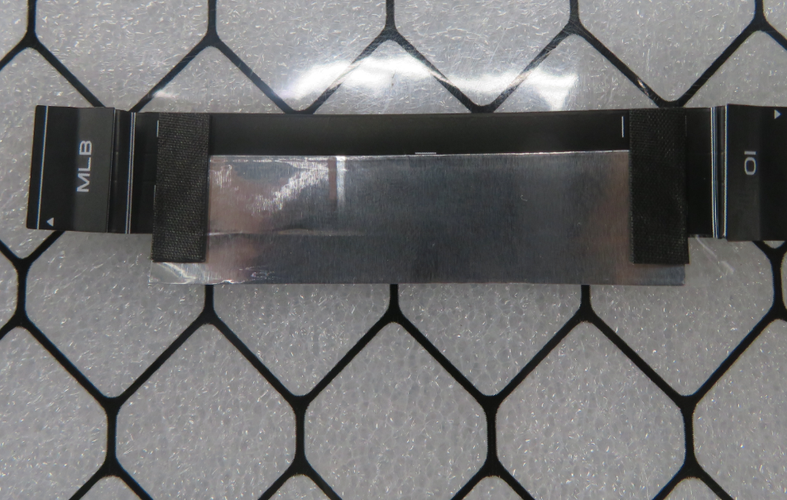

重複使用USB-A和 Audio Jack FPC，對齊並套用新的吋和銖，如下圖所示。
在按下 USB-A 和 Audio Jack FPC 子組譯碼並安裝到 D 貯體之前，請先將 FPC 的端點連接到 USB-A 和 Audio Jack 子板連接器和 PCBA 連接器。
在關閉的兩個連接器上，使用可按壓器的馬桶。
將USB-A和 Audio Jack FPC 子組譯碼安裝到 D 貯體，並務必在每一個貯體上按下 30 秒。
使用馬尾來移除 SSD 熱板上的線條。
請遵循「程式 – 安裝 (USB-A 和 Audio Jack) 」的其餘步驟
請遵循「程式 – 安裝 (PCBA) 」的其餘步驟
遵循「程式 – 安裝 (USB-C) 」
遵循「程式 – 安裝 (AB 封面) 」
遵循「程式 – (熱模組安裝) 」
遵循「程式 – 安裝 (風扇) 」
遵循「程式 – 安裝 (喇叭) 」
遵循「程式 – 安裝 (電池) 」
遵循「程式 – 安裝 (SSD) 」
遵循「程式 – 安裝 (C 封面) 」
遵循「程式 – 安裝 (英呎) 」
