將 Modern Backup Storage 新增到 DPM

System Center Data Protection Manager (DPM) 2016 引進新式備份記憶體 (MBS) ，以提供 50% 的記憶體節省、3 倍更快的備份，以及更有效率的工作負載感知記憶體。 DPM 2019 引進 MBS 的進一步效能改善，導致 Windows Server 2019 的備份速度加快 50-70%。

注意

建議您在 Windows Server 2019 上部署 DPM 2019 (使用階層式磁碟區)，以增強備份效能。

• 當您在 Windows Server 2016 上至少執行 DPM 2016 時，即會自動啟用 MBS。 如果 DPM 正在比 Windows Server 2016 更舊的 Windows Server 版本上執行，就不會使用 MBS。
• MBS 提供智慧型儲存體，適用於短期備份到磁碟。 MBS 提供更快速的磁碟備份，耗用較少的磁碟空間。 如果沒有 MBS，每個資料來源就需要兩個磁碟區，一個用於初始備份，另一個用於差異變更。
• MBS 備份儲存於 ReFS 磁碟上。 它會使用 ReFS 區塊複製和 VHDX 技術。 深入瞭解。
• 透過 DPM 2019 和更新版本，您可以針對 DPM 原生記憶體使用分層磁碟區，以提供 50-70% 更快的備份。

注意

DPM 不支援用於 MBS 備份之 ReFS 磁碟上的重複資料刪除。

DPM 2019 接受磁碟區/磁碟做為儲存空間。 一旦新增磁碟區，DPM 就會將磁碟區格式化為 ReFS，以使用 Modern Backup Storage 的新功能。 磁碟區不能位於動態磁碟上;只使用基本磁碟。

注意

若實體磁碟大於或將大於 2 TB，則磁碟必須先轉換成 GPT，才能為 DPM 建立磁碟區。

您可以直接將磁碟區提供給 DPM;不過，如果稍後需要，您可能會有擴充磁碟區的問題。 您可以使用存放集區建立額外的磁碟區，並供 DPM 日後需要擴充時使用。 下列各節提供有關如何建立階層式磁碟區、將磁碟區新增至 DPM，以及稍後展開它的詳細數據。

設定 MBS 搭配階層式儲存體

DPM 2016 導入了 Modern Backup Storage (MBS)，目的在改善儲存體使用率及效能。 MBS 使用 ReFS 作為基礎文件系統。 MBS 是設計來使用混合式記憶體，例如階層式記憶體。 若要達到 MBS 所宣告的規模和效能，建議使用一小部分 (4% 的整體記憶體) 快閃記憶體 (SSD) 搭配 DPM 2019 作為分層式磁碟區，搭配 DPM 原生記憶體的 HDD。

在設定階層式儲存體之後，ReFS 檔案系統便會具備在 SSD 層上儲存檔案系統中繼資料的智慧。 這會大幅縮短整體備份作業的時間。 設定保護群組時不需要進一步的設定等等。

注意

• 要達成更快速的備份效能，建議使用階層式磁碟區。 不過，這不是設定 DPM 記憶體的必要需求。
• 您無法在本機建立的 VHD (VHDX) 檔案，並將它們當做實體 DPM 伺服器上的記憶體使用。 請確定您執行的是部署在 VM 上執行的 DPM 2019 或更新版本 Windows Server 2016 或更新版本。
• 於虛擬機器中部署 DPM 時，DPM 2019 可以部署在於 Windows Server 2016 或 Windows Server 2019 上執行的 VM 中。 為了獲得最佳效能，強烈建議在已安裝最新 Windows Update 的 Windows 2019 上安裝 DPM 2019。

必要條件

階層式存放區是使用 Windows 儲存空間設定的。 以下是 Windows 儲存空間的先決條件。

區域	需求	備註
磁碟匯流排類型	- 序列連接 SCSI (SAS) - 序列先進技術附件 (SATA) - iSCSI 和光纖通道控制卡。	當您設定使用 iSCSI 和光纖通道 (FC) 磁碟控制器 儲存空間 時，僅支援任何數目的數據行) 簡單 (非復原虛擬磁碟。
HBA 考量	- 建議使用不支援 RAID 功能的簡單主機總線適配卡 (HBA) - 若支援 RAID，HBA 必須處於非 RAID 模式，並停用所有 RAID 功能 - 介面卡不得抽象化實體磁碟、快取資料，或遮蔽任何連接的裝置。 這包括由連結的集束磁碟 (just-a-bunch-of-disks，JBOD) 裝置所提供的內含服務。	「儲存空間」是只與您可以完全停用所有 RAID 功能的 HBA 相容。

注意

若要設定分層式記憶體，Windows 儲存空間 至少需要 32 GB 的 SSD 大小。

如需在獨立伺服器上使用 儲存空間的必要條件詳細資訊，請參閱在獨立伺服器上使用 儲存空間 的必要條件。

支援的拓撲

若要設定階層式存放區，您可以將儲存體直接連接到 DPM 伺服器，或是使用 SAN 等外部儲存體。 您也可以使用直接連接的儲存裝置和外部記憶體的組合。

以下是實體 DPM 伺服器或虛擬 DPM 伺服器案例同時支援的可能儲存體組合。

• 直接連接到 DPM 伺服器的 SSD 和 HDD
• 來自外部儲存體的 SSD 和 HDD
• 直接連接到 DPM 伺服器的 SSD 和來自外部儲存體的 HDD

注意

• 若為在虛擬機器上執行的 DPM，支援使用 Windows 儲存空間設定階層式存放區。
• Hyper-V 主機會將虛擬 SSD 和 HHD 同時提供給虛擬機。
• 虛擬 SSD 應該從實體 SSD 中分割出來，這些 SSD 可以直接連接到 Hyper-V 主機或從連線的外部記憶體。

復原

DPM 支援 Windows 儲存空間所支援的所有三種復原類型。 若要為分層磁碟區設定鏡像或同位模式復原，除了 HDD 之外，您還需要多個 SSD。 當您使用單一 SSD 選項設定簡易復原類型時，若 SSD 無法使用，便可能導致資料遺失。

下圖醒目提示 Windows 儲存空間 所支援三種復原類型的一些優缺點。

TYPE	PRO	CON	最小磁碟
簡單	- 最大磁碟容量 (100%)。 - 輸送量增加。 - 跨實體磁碟的等量資料 (若適用的話)。	- 無復原。 - 如果實體磁碟失敗，保證數據遺失。	1
鏡像	- 可靠性增加。 - 比同位更高的資料輸送量及更低的存取延遲。 - 跨多個實體磁碟機的等量資料。 可以針對兩個或三份數據複本進行設定。	- 容量減少 (50%)。 - 在連線到 SAN 的 Iscsi 或 FC 上不受支援。	2 或 5
Parity	- 跨實體磁碟的等量資料和同位資訊。 - 可靠性增加。 - 透過日誌記錄增加復原能力。	- 容量減少，但其減少幅度不如鏡像多。 - 在連線到 SAN 的 Iscsi 或 FC 上不受支援。 - 稍微降低效能。	3

如需詳細資訊，以協助規劃獨立伺服器部署的實體磁碟數目和所需的復原類型，請使用 此處所述的指導方針。

設定 DPM 儲存體

Windows 儲存空間可讓您將多個實體磁碟集中到單一邏輯磁碟機中。 它使用伺服器的本機儲存體資源，提供了一種輕鬆的方式供您建立軟體定義的儲存體。

請遵循以下程序中的步驟來設定 MBS 搭配階層式儲存體。 請遵循下列順序中的程式：

注意

如果您想要將現有的記憶體修改為分層式記憶體，請使用磁碟區移轉將目前的備份移轉至暫存磁碟 區。

1. 準備實體磁碟並建立 Windows 存放集區
2. 建立具有必要復原的階層式儲存體
3. 將磁碟區新增至 DPM 儲存體
4. 在檔案系統層級停用寫入自動階層處理

注意

如果您已在步驟 1 之前移轉先前的備份，請使用磁碟區移轉將數據移回新建立的磁碟 區。

準備實體磁碟並建立 Windows 存放集區

使用下列程序來準備實體磁碟並建立 Windows 存放集區。

將磁碟初始化

根據您選取的復原選項，計算所需的 HDD 和 SSD 數目。 請先將連結到伺服器的新磁碟初始化，再將該磁碟新增至存放集區。

注意

大小超過 2 TB 的磁碟將會轉換成 GPT 磁碟。

若要將磁碟初始化，請遵循這些步驟：

1. 開啟 [伺服器管理員] 。

2. 選取 [檔案和記憶體服務]。

3. 選取 [ 磁盘區 ]，然後選取 [ 磁盘集區]。

4. 以滑鼠右鍵按一下磁碟，然後選取 [初始化]。

5. 選取 [是] 以將磁碟初始化。 在磁碟大小超過 2 TB 的情況下，該磁碟會轉換成 GPT 磁碟。

6. 為剩餘的磁碟重複上述步驟以加以初始化。



檢查原始集區

根據預設，可用的磁碟會包含在名為 Primordial 集區的集區中。 如果未在 存放集區下列出任何「預備集區」，表示記憶體不符合儲存空間的需求。 請確定磁碟符合 必要條件 一節中所述的需求。

執行下列 Cmdlet 來檢視原始集區中可用的實體磁碟：

Get-StoragePool -IsPrimordial $true | Get-PhysicalDisk | Where-Object CanPool -eq $True

範例︰

建立儲存集區

建立具有 4K 邏輯磁區大小的新存放集區。 一開始請先建立具有單一磁碟的儲存體磁碟區。

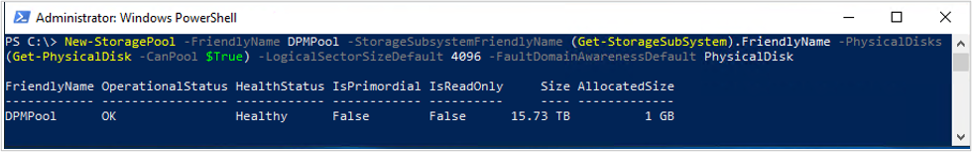

執行下列 Cmdlet 來建立存放集區：

New-StoragePool –FriendlyName DPMPool –StorageSubsystemFriendlyName (Get-StorageSubSystem).FriendlyName –PhysicalDisks (Get-PhysicalDisk –CanPool $True) -LogicalSectorSizeDefault 4096 -FaultDomainAwarenessDefault PhysicalDisk

範例︰

將 MediaType 設定為 SSD 或 HDD

根據預設，Windows 會自動偵測連接的磁碟類型，並將它列為 SSD 或 HDD。 在 MediaType 設定為 Unspecified (未指定) 的情況下，請使用下列 Cmdlet 來手動設定適當的 MediaType。

注意

請務必正確識別磁碟 (SSD/HDD) 並據以設定 MediaType。 您可以使用磁碟大小作為其中一個識別項。

1. 執行下列 Cmdlet 來檢查 MediaType：

   Get-PhysicalDisk|FT DeviceID,BusType,MediaType,Size,UniqueId


   範例︰



2. 在上述範例中，將 MediaType 指派為 SSD 給 DeviceID 為 1 的磁碟，並將 HDD 指派給 DeviceID 為 2、3 和 4 的磁碟。

   若要設定 MediaType，請執行下列 Cmdlet：

   Set-PhysicalDisk -UniqueId "600224802D66666E313C92E116E2ADA1" -MediaType SSD
   Set-PhysicalDisk -UniqueId "60022480965A3579C3EB929E0BA39776" -MediaType HDD
   Set-PhysicalDisk -UniqueId "60022480183A590476AA8940A84C8E9D" -MediaType HDD
   Set-PhysicalDisk -UniqueId "60022480DB4A64573FEC4C9C82BB48EB" -MediaType HDD


   範例︰



3. 執行下列 Cmdlet 以確定 MediaType 已經正確設定：

   Get-PhysicalDisk | FT DeviceID, BusType, MediaType, Size, UniqueId


   範例：



停用回寫式快取

停用回寫式快取，以停用存放集區層級的自動快取 (適用於階層式儲存體)。 若要停用回寫式快取，請執行下列 PowerShell Cmdlet：

Set-StoragePool -FriendlyName DPMPool -WriteCacheSizeDefault 0

範例︰

建立階層式儲存體磁碟區

您可以使用下列方法來設定階層式儲存磁碟區：

• 簡單磁碟區 – 當您使用 SAN 裝置的記憶體或使用虛擬機時，建議使用。 復原功能應由底層存放裝置提供。
• 復原磁碟區 – 當您只使用本機連結的記憶體 (JBOD) 時支援。 請確定未在記憶體層級設定復原能力。

建立階層式記憶體之前，您需要規劃數據行大小。

• 數據行大小會決定如何在存放集區中的實體磁碟上寫入數據，也會決定必須先新增至存放集區的實體磁碟數目，才能擴充虛擬磁碟。

• 資料行大小越大 (最多為 8)，整體效能就會越好。 如果您稍後需要新增實體磁碟，其數目必須是資料行大小的倍數。

• 根據預設，當您建立虛擬磁碟或磁碟區時，系統會根據存放集區中可用的磁碟數目自動判斷資料行大小。

• 使用 [伺服器管理員] 建立新的虛擬磁碟或磁碟區時，或是在使用 New-StorageTier Cmdlet 時未指定資料行大小時，將會使用預設設定。

• 若要變更預設設定，請執行下列 Cmdlet。

  • 執行下列 Cmdlet 以找出目前的資料行大小設定。

  Get-ResiliencySetting


  範例：



  • 若要變更資料行大小設定，請執行下列 Cmdlet。

    針對鏡像：

    Get-StoragePool DPMPool | Set-ResiliencySetting -Name Mirror -NumberOfColumnsDefault 1


    針對同位：

    Get-StoragePool DPMPool | Set-ResiliencySetting -Name Parity -NumberOfColumnsDefault 3


針對建立階層式記憶體的步驟，選取必要的索引標籤：

建立簡單的分層磁碟區 (無復原)

若要建立簡單的分層磁碟區， (沒有復原) ，請遵循下列步驟：

1. 執行下列 Cmdlet 來建立 SSD 層：

   New-StorageTier -StoragePoolFriendlyName DPMPool -FriendlyName SSDTier -MediaType SSD -ResiliencySettingName Simple -NumberOfColumns 1 -PhysicalDiskRedundancy 0 -FaultDomainAwareness PhysicalDisk


   範例



2. 執行下列 Cmdlet 來建立 HDD 層：

   New-StorageTier -StoragePoolFriendlyName DPMPool -FriendlyName HDDTier -MediaType HDD -ResiliencySettingName Simple -NumberOfColumns 1 -PhysicalDiskRedundancy 0 -FaultDomainAwareness PhysicalDisk


   範例



3. 使用 SSD 層和 HDD 層建立新的磁碟區

   注意

   請使用稍微低於實際大小的儲存層大小，因為其可能會超過集區的實體容量。 您可以檢閱 擴充階層化磁碟區中的詳細數據，以調整 (擴充) 層。

   執行下列 Cmdlet，以使用 SSD 層和 HDD 層建立新的磁碟區：

   New-Volume -StoragePoolFriendlyName DPMPool -FriendlyName DPMVol -FileSystem ReFS -StorageTierFriendlyNames SSDTier,HDDTier -StorageTierSizes 745GB,14TB


   範例︰



4. 執行下列 Cmdlet 來驗證用於新建立磁碟區的效能層級和容量層：

   Get-StorageTier




   下圖顯示 [伺服器管理員] 中所顯示的最終結果。 您可以在 Windows [磁碟管理] 中檢視該磁碟區；此磁碟區已準備好新增至 DPM 存放集區。



建立復原性分層磁碟區

在下列範例中，SSD 層已設定鏡像復原功能，而 HDD 層則已設定同位復原功能。 在此設定中，單一 SSD 和/或單一 HDD 可能會失敗，而不會遺失數據。

請確定所需的復原類型和個別層符合最低 磁碟需求 。

注意

只有在您在 JBOD) (使用本機連結磁碟時，才支援復原磁碟區的設定。 如需詳細資訊，請檢閱先決條件一節。

若要建立復原的階層式磁碟區，請使用下列步驟：

1. 執行下列 Cmdlet，建立具有復原類型的 SSD 層作為 鏡像 ：

   New-StorageTier -StoragePoolFriendlyName DPMPool -FriendlyName SSDMirrorTier -MediaType SSD -ResiliencySettingName Mirror -NumberOfColumns 1 -PhysicalDiskRedundancy 1 -FaultDomainAwareness PhysicalDisk


   範例：

2. 執行下列 Cmdlet，建立具有復原類型的 HDD 層作為 同位 ：

     New-StorageTier -StoragePoolFriendlyName DPMPool -FriendlyName HDDParityTier -MediaType HDD -ResiliencySettingName Parity -NumberOfColumns 3 -PhysicalDiskRedundancy 1 -FaultDomainAwareness PhysicalDisk


   範例：

3. 使用復原性 SSD 層與 HDD 層建立新磁碟區。

   注意

   請使用稍微低於實際大小的儲存層大小，因為其可能會超過集區的實體容量。 您可以檢閱 擴充階層化磁碟區中的詳細數據，以調整 (擴充) 層。

   執行下列 Cmdlet 來建立磁碟區：

       New-Volume -StoragePoolFriendlyName DPMPool -FriendlyName DPMVOL -FileSystem ReFS -StorageTierFriendlyNames SSDMirrorTier, HDDParityTier -StorageTierSizes 745GB, 8TB


   範例：

4. 執行下列 Cmdlet 來驗證用於新建立磁碟區的效能層級和容量層：

    Get-StorageTier


   範例︰



   下圖顯示 [伺服器管理員] 中所顯示的最終結果。 磁碟區已準備就緒，可新增至 DPM 存放集區。 您也可以在 [Windows 磁碟管理] 中檢視磁碟區。



將磁碟區新增至 DPM 儲存體

請遵循下列步驟，將磁碟區新增至 DPM 記憶體：

1. 在 DPM 管理控制台 >的 [磁碟記憶體 ] 中，選取 [重新掃描]。

2. 在 [新增磁碟記憶體] 中，選取 [ 新增]。 新增磁碟區之後，您可以為它們提供好記的名稱。

3. 選取 [確定 ] 將磁碟區格式化為 ReFS，讓 DPM 可以使用它們作為 MBS。



在檔案系統層級停用寫入自動階層處理

我們建議您在檔案系統層級停用寫入自動階層處理，來使整個效能層級可供 DPM 用來儲存 ReFS 中繼資料。

注意

若 SSD 有超過 10% 已用於效能層級，您可以跳過此步驟。 如果備份速度方面效能降低，稍後可以停用此功能。

請遵循下列步驟以停用寫入自動快取：

1. 開啟 PowerShell。

2. 執行下列 Cmdlet 以檢視目前的設定：

   fsutil behavior query disableWriteAutoTiering <driveLetter:>

   0 - Enable write auto tiering on the given volume (default)
   1 - Disable write auto tiering on the given volume


3. 執行下列 Cmdlet 以停用寫入快取：

   fsutil behavior set disableWriteAutoTiering <driveLetter:> 1


   範例：



將資料遷移到新建立的磁碟區中

如果您已將現有的儲存體升級為階層式儲存體，您可以使用磁碟區移轉來移轉您的資料。 您可以使用 PowerShell 或使用者介面來遷移資料來源。 深入了解。

要移轉的資料來源應具有現代儲存體的所有復原點。

注意

• 例如，在磁碟和磁碟區上具有備份的數據源移轉 (，例如，當磁碟備份尚未過期) 不支援 DPM 伺服器升級。
• 移轉類似於修改保護群組。 移轉正在進行時，您無法觸發臨機操作作業。 排程的作業會依照設定繼續進行。 移轉完成時，保護群組中的目前作業都會優先執行。

設定工作負載感知的儲存體

使用工作負載感知的儲存體，您可以選取磁碟區，以便優先儲存特定的工作負載。 舉例來說，您可以將支援高 IOPS 的昂貴磁碟區設定為儲存需要頻繁、大量備份的工作負載，例如含交易記錄檔的 SQL Server。 備份較不頻繁的工作負載 (例如 VM) 則可備份到其他低成本的磁碟區。

您可以使用 Windows PowerShell Cmdlet 來設定工作負載感知的儲存體。

更新磁碟區屬性

1. 執行 Update-DPMDiskStorage，以更新 DPM 伺服器上存放集區中的磁碟區屬性。 語法為 Parameter Set:Volume。

2. 搭配這些參數執行 Cmdlet。

   Update-DPMDiskStorage [-Volume] <Volume> [[-FriendlyName] <String> ] [[-DatasourceType] <VolumeTag[]> ] [-Confirm] [-WhatIf] [ <CommonParameters>]




   使用 PowerShell Cmdlet 所做的變更會反映於 DPM 管理主控台中。



磁碟區排除

DPM 伺服器可能會由系統管理員團隊進行管理。 雖然存在著應將哪些儲存體用於備份的指導方針，當有人員將錯誤的磁碟區交給 DPM 作為備份儲存體使用時，便可能會導致重要資料的遺失。 因此，透過 DPM 2016 UR4 及更新版本，您可以使用 PowerShell 將那些磁碟區設定成不會顯示為可用的儲存體，來避免發生類似情況。

例如，若要排除 F:\ 和 C:\MountPoint1，請執行以下步驟：

1. 執行 Set0DPMGlobalPropery Cmdlet：

   Set-DPMGlobalProperty -DPMStorageVolumeExclusion "F:,C:\MountPoint1"


2. 透過UI重新掃描記憶體，或使用 Start-DPMDiskRescan Cmdlet。

   排除已設定的磁碟區和掛接點。

3. 若要移除磁碟區排除，請執行下列 Cmdlet：

   Set-DPMGlobalProperty -DPMStorageVolumeExclusion


移除排除的磁碟區之後，重新掃描儲存體。 系統磁碟區以外的所有磁碟區和掛接點，都可供 DPM 儲存體使用。

自訂大小配置

DPM 2019 會以精簡的方式視需要取用儲存體。 DPM 設定保護後，會計算要備份的資料大小。 如果許多檔案和資料夾都一起備份 (，就像檔伺服器) 一樣，大小計算可能需要很長的時間。

使用 DPM 2016 及更新版本時，您可以將 DPM 設定為預設接受磁碟區大小，而不是計算每個檔案的大小。 相對應的登錄機碼為 HKEY_LOCAL_MACHINE\SOFTWARE\Microsoft\Microsoft Data Protection Manager\Configuration\DiskStorage，其具有字串類型的機碼 EnableCustomAllocationOnReFSStorage，將其設為 1 以啟用自訂大小配置，設為 0 以使用 DPM 的預設大小配置。
