練習 - 將 Altair 模擬器部署至 Azure Sphere

8 分鐘

在此練習中，您將設定 Altair 模擬器，並將其部署至 Azure Sphere。

取得您的 Azure Sphere 租用戶識別碼

在下一個步驟中，您將需要您的 Azure Sphere 租用戶識別碼。若要取得識別碼：

從 Windows PowerShell 命令列或 Linux 終端機中，執行下列命令：

azsphere tenant show-selected

此命令的輸出應該類似下列程式碼：

------------------------------------ -------------------
Id                                   Name
========================================================
99999999-e021-43ce-9999-fa9999499994 yourSphereTenant
------------------------------------ -------------------

將 Azure Sphere 租用戶識別碼複製至記事本。

使用 Visual Studio Code 開啟 Altair 模擬器

啟動 Visual Studio Code。
選取 [開啟資料夾]。
開啟您已複製至電腦的 Altair8800Emulator 資料夾。

設定 Azure Sphere 應用程式

從 Visual Studio Code，開啟 app_manifest.json 檔案。此應用程式所需的資源必須在 [功能] 區段中加以宣告。
更新 Azure IoT Central 應用程式的連線屬性：
- 將 CmdArgs 更新為 Azure IoT Central 識別碼範圍。
- 使用 Azure Sphere 租用戶識別碼來更新 DeviceAuthentication。租用戶識別碼是您已從執行 azsphere tenant show-selected 命令所取得的數值。
使用您在稍早課程模組中複製至記事本的 Azure IoT Central 應用程式端點，以更新 AllowedConnections。
在 AllowedAllowedConnections 清單中包括 test.mosquitto.org 的網路端點。
如果您想要，則請格式化 app_manifest.json，方法是以滑鼠右鍵按一下該檔案，然後從捷徑功能表中選取 [格式化文件]。

檢閱您已更新的 app_manifest.json 檔案。程式碼看起來應如下所示：

{
  "SchemaVersion": 1,
  "Name": "AltairHL_emulator",
  "ComponentId": "ac8d863a-4424-11eb-b378-0242ac130002",
  "EntryPoint": "/bin/app",
  "CmdArgs": [ "--ScopeID", "0ne0099999D" ],
  "Capabilities": {
    //  Uncomment the following line to enable SPI on ISU1 for the Altair front panel
    //  "SpiMaster": [ "$MT3620_ISU1_SPI" ],
    "MutableStorage": { "SizeKB": 8 },
    "Gpio": [
        "$MQTT_CONNECTED_LED",
        "$AZURE_CONNECTED_LED",
        "$SWITCHES_LOAD",
        "$SWITCHES_CHIP_SELECT",
        "$LED_MASTER_RESET",
        "$LED_STORE",
        "$LED_OUTPUT_ENABLE",
        "$BUTTON_A",
        "$BUTTON_B",,
        "$LED_RED",
        "$LED_GREEN",
        "$LED_BLUE"
    ],
    "Uart": [ "$MT3620_ISU3_UART" ],
    "I2cMaster": [ "$ISU2" ],
    "PowerControls": [ "ForceReboot" ],
    "AllowedConnections": [
        "test.mosquitto.org",
        "global.azure-devices-provisioning.net",
        "iotc-9999bc-3305-99ba-885e-6573fc4cf701.azure-devices.net",
        "iotc-789999fa-8306-4994-b70a-399c46501044.azure-devices.net",
        "iotc-7a099966-a8c1-4f33-b803-bf29998713787.azure-devices.net",
        "iotc-97299997-05ab-4988-8142-e299995acdb7.azure-devices.net",
        "iotc-d099995-7fec-460c-b717-e99999bf4551.azure-devices.net",
        "iotc-789999dd-3bf5-49d7-9e12-f6999991df8c.azure-devices.net",
        "iotc-29999917-7344-49e4-9344-5e0cc9999d9b.azure-devices.net",
        "iotc-99999e59-df2a-41d8-bacd-ebb9999143ab.azure-devices.net",
        "iotc-c0a9999b-d256-4aaf-aa06-e90e999902b3.azure-devices.net",
        "iotc-f9199991-ceb1-4f38-9f1c-13199992570e.azure-devices.net",
        "api.timezonedb.com",
        "api.openweathermap.org",
        "get.geojs.io"
    ],
    "DeviceAuthentication": "9d799999-9999-43ce-9999-fa8888888894"
    "AllowedApplicationConnections": [
        "2e319eae-7be5-4a0c-ba47-9353aa6ca96a",
        "9b684af8-21b9-42aa-91e4-621d5428e497"
    ]
  },
  "ApplicationType": "Default"
}

儲存已更新的 app_manifest.json 檔案。

設定開發人員面板設定

Altair 專案適用於 Avnet 和 Seeed Studio 的 Azure Sphere 開發人員面板。預設開發人員看板設定是「沒有」前端面板的 Avnet Azure Sphere 入門套件修訂 1。

在 Visual Studio Code 中，移至 cmake 資料夾。
開啟 altair_config.cmake 檔案。
在 set AVNET 行的開頭新增 # 以將其停用。

取消註解化 set 命令，而此命令對應至您的 Azure Sphere 開發人員面板。確定只啟用一個開發人員面板。

# SELECT DEVELOPER BOARD ##########################################################################################
#
set(AVNET TRUE "AVNET Azure Sphere Starter Kit Revision 1 ")
# set(AVNET_REV_2 TRUE "AVNET Azure Sphere Starter Kit Revision 2 ")
# set(SEEED_STUDIO_RDB TRUE "Seeed Studio Azure Sphere MT3620 Development Kit (aka Reference Design Board or rdb)")
#
###################################################################################################################

選取您的前端面板設定。取消註解化 set 命令，而此命令對應至您的前端面板設定。確定只啟用一個前端面板設定。

# SELECT FRONT PANEL CONFIG #######################################################################################
#
set(ALTAIR_FRONT_PANEL_NONE TRUE "Altair on Azure Sphere with no panel.")
# set(ALTAIR_FRONT_PANEL_RETRO_CLICK TRUE "Avnet with the MikroE 8800 Retro Click")
# set(ALTAIR_FRONT_PANEL_KIT TRUE "Altair front panel board")
#
###################################################################################################################

取消註解化 set 命令，以啟用 SD 記憶卡支援。此步驟僅適用於具有 MikroE microSD Click 的 Avnet Azure Sphere 入門套件。

# ENABLE SD CARD ##################################################################################################
#
# The MikroE microSD Click must be placed in socket 1 of the Avnet Azure Sphere Starter Kit
# Uncomment the "set(MICRO_SD_CLICK" line below to enable the MikroE microSD Click
#
# set(MICRO_SD_CLICK TRUE "MikroE microSD Click for CP/M read/write to SD Card")
#
###################################################################################################################

根據預設，Altair 模擬器會在啟動時啟動 CP/M。如果您想要啟動 Altair BASIC，則請註解化 add_compile_definitions(BOOT_CPM) 命令。

注意

您無法將檔案從 Altair BASIC 儲存至 SD 記憶卡或虛擬磁碟伺服器。

# BOOT CONFIG #####################################################################################################
#
# Comment out the "add_compile_definitions(BOOT_CPM) line below to boot Altair BASIC 4.0
#
add_compile_definitions(BOOT_CPM)
#
###################################################################################################################

儲存 altair_config.cmake 檔案。儲存檔案時將會自動產生 CMake 快取。

啟用 Altair 前端面板的支援

如果您尚未建置 Altair 前端面板套件，則請忽略此步驟。

開啟 app_manifest.json 檔案。
移除 // 字元，以取消註解化 // "SpiMaster": [ "$MT3620_ISU1_SPI" ], 行。

將應用程式部署到 Azure Sphere

開始應用程式的建置和部署程序

開啟 main.c。

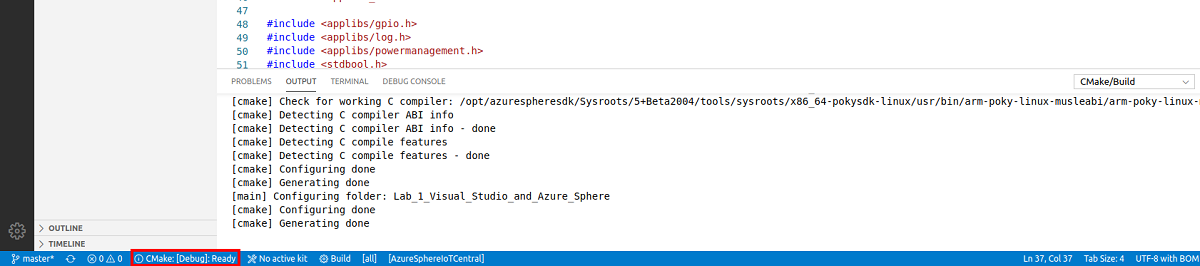

從 Visual Studio Code 狀態列中選取 [CMake: [發行]: 準備就緒]。
從 Visual Studio Code 中，選取 [Ctrl+F5] 以在 Azure Sphere 裝置上建置、部署和啟動應用程式。

檢視偵錯工具輸出

選取 Visual Studio Code 的 [輸出] 索引標籤，以查看程式碼中 Log_Debug 陳述式的輸出。您將會看到與 Azure IoT Central 交涉安全性的裝置。

提示

您也可以使用 Visual Studio Code [Ctrl+Shift+U] 快速鍵來開啟 [輸出] 索引標籤。

觀察裝置行為

觀察開發人員面板上的 WLAN 狀態 LED，而裝置會建立與 Azure IoT Central 和 MQTT 訊息代理程式的安全連線：

裝置建立 Wi-Fi 連線時，WLAN LED 將會閃爍 700 毫秒，然後關閉 700 毫秒。
裝置建立與 Azure IoT Central 和 MQTT 訊息代理程式的連線時，WLAN LED 將會閃爍 100 毫秒，然後關閉 1,300 毫秒。
與 Azure IoT Central 建立連線時，WLAN LED 將會閃爍 1,400 毫秒，然後關閉 100 毫秒。
