將容器映像部署至 Azure Kubernetes Service
在此單元中，您會將容器映像部署至 Azure Kubernetes Service （AKS）。 使用 AKS，您可以設定 Kubernetes 叢集透過 部署讓 Kubernetes 叢集以預期狀態執行，這是為 Pod 和 ReplicaSet 提供宣告式更新的程序。 此狀態宣告會在資訊清單 YAML 檔案中定義，而 Kubernetes 控制器會在指示時將目前狀態變更為宣告的狀態。 您可以建立此 deployment.yml 資訊清單檔案，並指示您的 AKS 實例以預期狀態執行，並將 Pod 設定為拉取並執行您在上一個單元中推送至 Azure Container Registry 的 flightbookingsystemsample 容器映像。 此資訊清單宣告性地定義部署與服務。 Kubernetes 使用部署控制器來管理應用程式的 pod;你也可以用 kubectl create deployment建立命令式部署。
備註
如果您的工作階段已因閒置逾時，或是在另一個時間點或從另一個 CLI 執行此步驟，您可能必須使用下列命令重新初始化環境變數並重新驗證：
還原設定時使用的資源變數值。 請將下方的 <your-subscription-ID> 替換為您用於此模組的訂用帳戶 ID。 如果登入時出現訂閱選擇器，請選擇同一個訂閱。 一次執行一個驗證指令。 在 az account show 之後，確認有效訂閱是否符合設定，再繼續。 如果指令失敗，請停止並解決錯誤。
export AZ_RESOURCE_GROUP=java-containerization-demo-rg
export AZ_CONTAINER_REGISTRY=<your-container-registry>
export AZ_KUBERNETES_CLUSTER=java-containerization-demo-aks
export AZ_LOCATION=<your-Azure-region>
export AZ_KUBERNETES_CLUSTER_DNS_PREFIX=<your-unique-DNS-prefix-to-access-your-AKS-cluster>
az login
az account set --subscription "<your-subscription-ID>"
az account show --output table
az acr login --name "$AZ_CONTAINER_REGISTRY"
部署容器映像
現在，您會將 flightbookingsystemsample 容器映像部署至 AKS 叢集。 在 containerize-and-deploy-Java-app-to-Azure/Project/Airlines中，使用已安裝的文字編輯器建立名為 deployment.yml 的檔案。 這條路徑是相對於你複製儲存庫的父目錄。 如果你已經在 Project/Airlines 裡，就留在那裡，不要再切換成完整路徑。 建立檔案，然後從這個目錄執行後面的 kubectl apply -f deployment.yml 指令。
以下內容加入 deployment.yml，然後儲存檔案。 把 <AZ_CONTAINER_REGISTRY> 佔位符替換為你之前設定的 AZ_CONTAINER_REGISTRY 環境變數值。
apiVersion: apps/v1
kind: Deployment
metadata:
name: flightbookingsystemsample
spec:
replicas: 1
selector:
matchLabels:
app: flightbookingsystemsample
template:
metadata:
labels:
app: flightbookingsystemsample
spec:
nodeSelector:
kubernetes.io/os: linux
kubernetes.io/arch: amd64
containers:
- name: flightbookingsystemsample
image: <AZ_CONTAINER_REGISTRY>.azurecr.io/flightbookingsystemsample:latest
resources:
requests:
cpu: "1"
memory: "1Gi"
limits:
cpu: "2"
memory: "2Gi"
ports:
- containerPort: 8080
---
apiVersion: v1
kind: Service
metadata:
name: flightbookingsystemsample
spec:
type: LoadBalancer
ports:
- port: 8080
targetPort: 8080
selector:
app: flightbookingsystemsample
備註
如果你以專案根目錄中的 deployment_solution.yml 檔案作為起點，請將其映像更新為與此處所示相同的登錄映像和 :latest 標籤。 另外，也在 Deployment 的 spec.template.spec 下加入相同的 Linux AMD64 containers，與 nodeSelector 並列。 不要使用未改動的替代方案：它的映像檔和節點選擇器必須與此模組的建置平台相符。
在上述 deployment.yml中，檔案包含部署和服務。 部署可用來管理一組 Pod，而服務則用來允許對 Pod 的網路存取。 Pod 會設定為從 Azure Container Registry 提取單一映像 <AZ_CONTAINER_REGISTRY>.azurecr.io/flightbookingsystemsample:latest。 此服務設定為允許連入 HTTP Pod 流量進入連接埠 8080，類似於您在本機使用 -p 連接埠參數執行容器映像的方式。
節點選擇器限制 pod 只能使用 Linux AMD64 節點，以對應先前建立的 linux/amd64 映像檔。 它屬於 Deployment，而非 Service。 選擇器限制排程;它不會讓不相容的映像檔在其他架構上執行。
在設定叢集存取前，請確保在設定階段中建立 AKS 叢集已成功完成。 檢查它的配置狀態和目前的 Kubernetes 版本：
az aks show \
--resource-group "$AZ_RESOURCE_GROUP" \
--name "$AZ_KUBERNETES_CLUSTER" \
--query '{provisioningState:provisioningState,currentKubernetesVersion:currentKubernetesVersion}' \
--output table
如果指令失敗、provisioningState 不是 Succeeded，或 currentKubernetesVersion 不是採用 major.minor.patch 格式的非空版本，請不要繼續。
以下工具指示適用於設定時建立的本地 Linux、macOS 或 WSL Bash 會話，而非原生 PowerShell 或命令提示字元。 如果你在那個工作階段已經有可用的 kubectl 和 kubelogin 安裝，請保留它們，不要重新安裝。 用 kubelogin --version 和 kubectl version --client 檢查它們，並確保 kubectl 符合叢集的 支援版本偏斜政策。
否則，請用傳回的<control-plane-version>取代currentKubernetesVersion。 安裝相符的 kubectl 版本和 kubelogin 到使用者可寫入的位置：
KUBECTL_VERSION="<control-plane-version>"
if [[ "$KUBECTL_VERSION" =~ ^[0-9]+\.[0-9]+\.[0-9]+$ ]]; then
mkdir -p "$HOME/.local/bin" &&
az aks install-cli \
--client-version "$KUBECTL_VERSION" \
--install-location "$HOME/.local/bin/kubectl" \
--kubelogin-install-location "$HOME/.local/bin/kubelogin" &&
export PATH="$HOME/.local/bin:$PATH" &&
kubectl version --client &&
kubelogin --version
else
printf 'Stop: set KUBECTL_VERSION to the returned major.minor.patch version.\n' >&2
false
fi
兩個安裝路徑都包含可執行檔名稱。
PATH export 只適用於目前的 shell；可在新的工作階段中重複執行，或將它加入適當的 Bash 啟動設定。 在繼續之前，先解決任何安裝或版本檢查失敗的問題。
兩個工具都已可用並驗證後，設定 kubectl 連接你的 AKS 叢集：
az aks get-credentials \
--resource-group $AZ_RESOURCE_GROUP \
--name $AZ_KUBERNETES_CLUSTER
下列輸出是典型的：
Merged AZ_KUBERNETES_CLUSTER as current context in ~/.kube/config
在套用清單前，請先檢查實際的節點作業系統與架構：
kubectl get nodes \
-o custom-columns='NAME:.metadata.name,OS:.status.nodeInfo.operatingSystem,ARCH:.status.nodeInfo.architecture'
此模組 linux/amd64 的建置路徑需要 Linux AMD64 節點。 若沒有匹配節點，則停止並解決不匹配後再繼續。 使用支援的 AMD64 節點池，或針對另一個支援的 Linux 節點架構重建、執行並推送映像檔，並更新部署的架構選擇器以符合該架構。 Docker --platform 選項不會建立或更改 AKS 節點池。
從 containerize-and-deploy-Java-app-to-Azure/Project/Airlines，將 deployment.yml 套用至你的叢集：
kubectl apply -f deployment.yml
下列輸出是典型的：
deployment.apps/flightbookingsystemsample created
service/flightbookingsystemsample created
使用下列命令監視部署的狀態：
kubectl get all
下列輸出是典型的：
kubectl get all
NAME READY STATUS RESTARTS AGE
pod/flightbookingsystemsample-b7fd6684f-4j8vf 1/1 Running 0 37s
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
service/flightbookingsystemsample LoadBalancer 10.0.62.153 <external-IP> 8080:30534/TCP 37s
service/kubernetes ClusterIP 10.0.0.1 <none> 443/TCP 11h
NAME READY UP-TO-DATE AVAILABLE AGE
deployment.apps/flightbookingsystemsample 1/1 1 1 37s
NAME DESIRED CURRENT READY AGE
replicaset.apps/flightbookingsystemsample-b7fd6684f 1 1 1 37s
Pod 的 Running 狀態並不能確認 Tomcat 是否完成部署該應用程式，或 HTTP 請求是否成功。 等待部署推出完成後，然後追蹤應用程式啟動日誌：
kubectl rollout status deployment/flightbookingsystemsample --timeout=300s &&
kubectl logs deployment/flightbookingsystemsample --tail=100 --follow
成功的部署會檢查 Kubernetes 的可用性。 由於此資訊清單沒有應用程式準備度探測，漸進部署並非 HTTP 健康測試。 請依照日誌追蹤，直到 Tomcat 報告伺服器啟動完成， AirlinesReservationSample.war 的部署也無錯誤地完成。 然後按 Ctrl+C 以停止追蹤日誌。 這只會停止日誌串流，不會停止容器。 如果部署作業或應用程式啟動失敗或未完成，請檢查日誌和 Pod 事件，而不是繼續做瀏覽器檢查。
以下歷史輸出展示了早期 Tomcat 10.1.33 影像中的啟動訊息。 這不是本模組更新映像的輸出;請使用您自己的日誌來驗證啟動，而不是期待相同的版本、時間戳或環境細節：
kubectl logs pod/flightbookingsystemsample-b7fd6684f-4j8vf
15-Nov-2024 12:31:51.208 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Server version name: Apache Tomcat/10.1.33
15-Nov-2024 12:31:51.211 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Server built: Nov 7 2024 22:28:55 UTC
15-Nov-2024 12:31:51.212 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Server version number: 10.1.33.0
15-Nov-2024 12:31:51.212 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log OS Name: Linux
15-Nov-2024 12:31:51.212 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log OS Version: 5.15.0-1074-azure
15-Nov-2024 12:31:51.212 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Architecture: amd64
15-Nov-2024 12:31:51.216 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Java Home: /usr/lib/jvm/msopenjdk-17
15-Nov-2024 12:31:51.216 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log JVM Version: 17.0.13+11-LTS
15-Nov-2024 12:31:51.216 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log JVM Vendor: Microsoft
15-Nov-2024 12:31:51.216 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log CATALINA_BASE: /usr/local/tomcat
15-Nov-2024 12:31:51.216 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log CATALINA_HOME: /usr/local/tomcat
15-Nov-2024 12:31:51.226 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Command line argument: -Djava.util.logging.config.file=/usr/local/tomcat/conf/logging.properties
15-Nov-2024 12:31:51.226 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Command line argument: -Djava.util.logging.manager=org.apache.juli.ClassLoaderLogManager
15-Nov-2024 12:31:51.227 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Command line argument: -Djdk.tls.ephemeralDHKeySize=2048
15-Nov-2024 12:31:51.227 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Command line argument: -Djava.protocol.handler.pkgs=org.apache.catalina.webresources
15-Nov-2024 12:31:51.227 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Command line argument: -Dorg.apache.catalina.security.SecurityListener.UMASK=0027
15-Nov-2024 12:31:51.227 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Command line argument: --add-opens=java.base/java.lang=ALL-UNNAMED
15-Nov-2024 12:31:51.228 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Command line argument: --add-opens=java.base/java.io=ALL-UNNAMED
15-Nov-2024 12:31:51.228 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Command line argument: --add-opens=java.base/java.util=ALL-UNNAMED
15-Nov-2024 12:31:51.228 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Command line argument: --add-opens=java.base/java.util.concurrent=ALL-UNNAMED
15-Nov-2024 12:31:51.229 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Command line argument: --add-opens=java.rmi/sun.rmi.transport=ALL-UNNAMED
15-Nov-2024 12:31:51.229 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Command line argument: -Dcatalina.base=/usr/local/tomcat
15-Nov-2024 12:31:51.229 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Command line argument: -Dcatalina.home=/usr/local/tomcat
15-Nov-2024 12:31:51.229 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Command line argument: -Djava.io.tmpdir=/usr/local/tomcat/temp
15-Nov-2024 12:31:51.231 INFO [main] org.apache.catalina.core.AprLifecycleListener.lifecycleEvent The Apache Tomcat Native library which allows using OpenSSL was not found on the java.library.path: [/usr/java/packages/lib:/usr/lib64:/lib64:/lib:/usr/lib]
15-Nov-2024 12:31:51.565 INFO [main] org.apache.coyote.AbstractProtocol.init Initializing ProtocolHandler ["http-nio-8080"]
15-Nov-2024 12:31:51.602 INFO [main] org.apache.catalina.startup.Catalina.load Server initialization in [616] milliseconds
15-Nov-2024 12:31:51.658 INFO [main] org.apache.catalina.core.StandardService.startInternal Starting service [Catalina]
15-Nov-2024 12:31:51.659 INFO [main] org.apache.catalina.core.StandardEngine.startInternal Starting Servlet engine: [Apache Tomcat/10.1.33]
15-Nov-2024 12:31:51.689 INFO [main] org.apache.catalina.startup.HostConfig.deployWAR Deploying web application archive [/usr/local/tomcat/webapps/AirlinesReservationSample.war]
15-Nov-2024 12:31:53.264 INFO [main] org.apache.jasper.servlet.TldScanner.scanJars At least one JAR was scanned for TLDs yet contained no TLDs. Enable debug logging for this logger for a complete list of JARs that were scanned but no TLDs were found in them. Skipping unneeded JARs during scanning can improve startup time and JSP compilation time.
15-Nov-2024 12:31:55.155 INFO [main] com.sun.xml.ws.server.MonitorBase.createRoot Metro monitoring rootname successfully set to: com.sun.metro:pp=/,type=WSEndpoint,name=/AirlinesReservationSample-PriceAndSeats-PriceAndSeatsPort
15-Nov-2024 12:31:55.347 INFO [main] com.sun.xml.ws.transport.http.servlet.WSServletDelegate.<init> WSSERVLET14: XML-WS servlet initializing
WARNING:Error in the metadata of the table SEATS: table's row count in the metadata is 5 but 6 records have been found and loaded by UCanAccess. All will work fine, but it's better to repair your database.
15-Nov-2024 12:31:56.248 INFO [main] com.sun.xml.ws.transport.http.servlet.WSServletContextListener.contextInitialized WSSERVLET12: XML-WS context listener initializing
15-Nov-2024 12:31:56.249 INFO [main] com.sun.xml.ws.transport.http.servlet.WSServletContextListener.contextInitialized WSSERVLET12: XML-WS context listener initializing
15-Nov-2024 12:31:56.284 INFO [main] org.apache.catalina.startup.HostConfig.deployWAR Deployment of web application archive [/usr/local/tomcat/webapps/AirlinesReservationSample.war] has finished in [4,595] ms
15-Nov-2024 12:31:56.285 INFO [main] org.apache.catalina.startup.HostConfig.deployDirectory Deploying web application directory [/usr/local/tomcat/webapps/docs]
15-Nov-2024 12:31:56.315 INFO [main] org.apache.catalina.startup.HostConfig.deployDirectory Deployment of web application directory [/usr/local/tomcat/webapps/docs] has finished in [30] ms
15-Nov-2024 12:31:56.316 INFO [main] org.apache.catalina.startup.HostConfig.deployDirectory Deploying web application directory [/usr/local/tomcat/webapps/examples]
15-Nov-2024 12:31:56.439 INFO [main] org.apache.catalina.startup.HostConfig.deployDirectory Deployment of web application directory [/usr/local/tomcat/webapps/examples] has finished in [123] ms
15-Nov-2024 12:31:56.440 INFO [main] org.apache.catalina.startup.HostConfig.deployDirectory Deploying web application directory [/usr/local/tomcat/webapps/manager]
15-Nov-2024 12:31:56.456 INFO [main] org.apache.catalina.startup.HostConfig.deployDirectory Deployment of web application directory [/usr/local/tomcat/webapps/manager] has finished in [16] ms
15-Nov-2024 12:31:56.457 INFO [main] org.apache.catalina.startup.HostConfig.deployDirectory Deploying web application directory [/usr/local/tomcat/webapps/ROOT]
15-Nov-2024 12:31:56.468 INFO [main] org.apache.catalina.startup.HostConfig.deployDirectory Deployment of web application directory [/usr/local/tomcat/webapps/ROOT] has finished in [11] ms
15-Nov-2024 12:31:56.468 INFO [main] org.apache.catalina.startup.HostConfig.deployDirectory Deploying web application directory [/usr/local/tomcat/webapps/host-manager]
15-Nov-2024 12:31:56.481 INFO [main] org.apache.catalina.startup.HostConfig.deployDirectory Deployment of web application directory [/usr/local/tomcat/webapps/host-manager] has finished in [13] ms
15-Nov-2024 12:31:56.484 INFO [main] org.apache.coyote.AbstractProtocol.start Starting ProtocolHandler ["http-nio-8080"]
15-Nov-2024 12:31:56.501 INFO [main] org.apache.catalina.startup.Catalina.start Server startup in [4897] milliseconds
請留意服務的外部地址：
kubectl get service flightbookingsystemsample --watch
當 Azure 佈建負載平衡器時，EXTERNAL-IP 值一開始可能是 <pending>。 這可能需要幾分鐘，且本身並不代表部署失敗。 當地址出現時，按 Ctrl+C 停止監看。 如果配置未完成，請停止監看，並使用 kubectl describe service flightbookingsystemsample 檢查服務事件。
以下說明性輸出顯示該指派的位址出現的位置：
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
flightbookingsystemsample LoadBalancer 10.0.62.153 <external-IP> 8080:30534/TCP 3m28s
備註
將下列 URL 中的 IP 位址 <external-IP> 取代為您先前執行該指令所得的 EXTERNAL-IP 值：

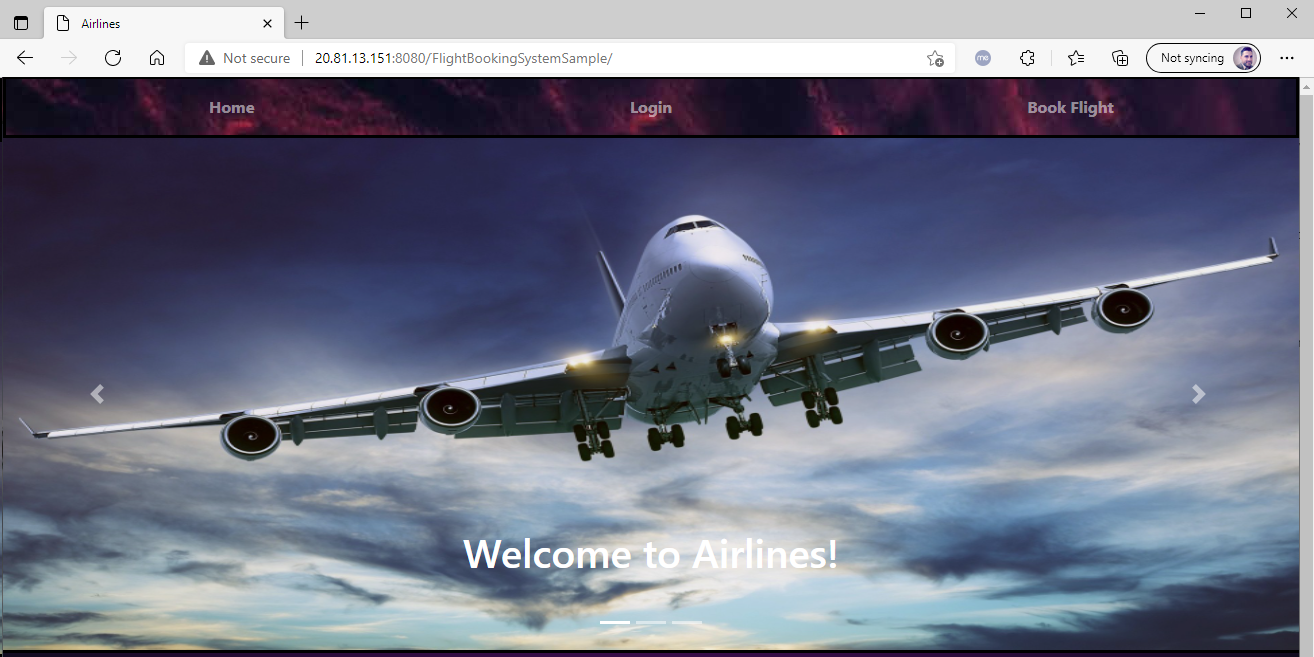

開啟瀏覽器，並前往 http://<external-IP>:8080/AirlinesReservationSample/ 的航班預約系統範例登陸頁面。 確認申請頁面有回應; Running 僅靠一個 Pod 或分配的 IP 並不代表應用程式已準備好。 您的瀏覽器看起來應該類似下列螢幕快照：
您可以選擇性地使用來自 tomcat-users.xml 的任何使用者登入，例如 someuser@azure.com: password。
疑難排解映像檔與平台不相符問題
對於 Pod 啟動失敗，請檢查 kubectl describe pods -l app=flightbookingsystemsample、kubectl logs deployment/flightbookingsystemsample --tail=100 和 kubectl get events --sort-by=.metadata.creationTimestamp。 一個 CrashLoopBackOff 狀態可能有多種原因，包括應用程式錯誤;不要假設每一次失敗都是架構不匹配。
如果你確認已部署的映像檔使用錯誤的平台，先以相符的平台設定重複建置、本地執行、映像檢查、登錄檔標記和推送步驟。 在修正後的映像檔成功重建、重新標記並置入同一 :latest 標籤後，明確替換正在運行的 pods：
kubectl rollout restart deployment/flightbookingsystemsample &&
kubectl rollout status deployment/flightbookingsystemsample --timeout=300s
對於此清單，:latest 預設為 imagePullPolicy: Always，因此替換 Pod 會解析目前的登錄檔標籤。 單純重新套用未更改的資訊清單不會觸發部署。 如果你自訂了拉取原則，請使用更新的映像標籤或摘要，然後改為更新 Deployment。 部署後再次進行啟動日誌和應用程式網址檢查。
清理資源
您在本課程模組中建立的資源可能會產生持續成本。 若要清除資源，請使用下列命令刪除包含這些資源的資源群組：
az group delete --name $AZ_RESOURCE_GROUP
