練習 - 將多容器解決方案部署至 Kubernetes 叢集
專案所提供的發行管線是設計來建置解決方案作為 Docker 容器，並將其部署至 Azure App Service。 若要支援將多個容器部署到 Kubernetes 叢集，您需要修改此管線。
在本單元中，您將學習如何：
- 更新管線以在對主要分支認可時觸發。
- 定義要跨管線共用的變數。
- 建置和發佈 Docker 映射。
- 發佈 Kubernetes 設定檔。
- 新增一項任務以建立影像擷取密鑰，在 Kubernetes 和容器註冊表實例之間使用。
- 將更新的映像部署至 Kubernetes 叢集。
更新管線以支援觸發程序
登入您的 Azure DevOps 組織，然後流覽至您的專案。
選取 [管線]，然後選取管線。
選取 [編輯 ] 以編輯 您的azure-pipelines.yml。
安 迪： 這是我們先前單一容器解決方案的建置階段。 我知道它不會正常運行， 所以我停用了它。 我們可以透過認可至
main分支重新啟用觸發程序來開始。以下列代碼段取代檔案頂端的現有
trigger行。 這會在每次認可至主分支時觸發管線執行。trigger: - 'main'
定義可跨管線存取的變數
安 迪： 我們需要新增兩個管線變數。 其中一個用於指定排行榜存放庫的名稱，也就是 排行榜。 另一個是部署期間用於在 AKS 和 ACR 執行個體之間共用的映像提取密碼名稱。
將下列醒目提示的程式代碼新增至
variables區段。variables: buildConfiguration: 'Release' leaderboardRepository: 'leaderboard' webRepository: 'web' tag: '$(Build.BuildId)' imagePullSecret: 'secret'
建置 Docker 映射並將其發佈至 Azure Container Registry
安 迪： 我們已經有將 Web 應用程式建置為 Docker 容器的工作，我們會發布至容器登錄。 我們可以只使用第二個工作來對我們的排行榜執行相同的工作。
新增第二
Docker@2個工作，以使用下列醒目提示的代碼段來建置和發佈排行榜容器。 在 Web 容器工作之後新增此工作。- task: Docker@2 displayName: 'Build and push the web image to container registry' inputs: command: buildAndPush buildContext: $(Build.Repository.LocalPath) repository: $(webRepository) dockerfile: '$(Build.SourcesDirectory)/Tailspin.SpaceGame.Web/Dockerfile' containerRegistry: 'Container Registry Connection' tags: | $(tag) - task: Docker@2 displayName: 'Build and push the leaderboard image to container registry' inputs: command: buildAndPush buildContext: $(Build.Repository.LocalPath) repository: $(leaderboardRepository) dockerfile: '$(Build.SourcesDirectory)/Tailspin.SpaceGame.LeaderboardContainer/Dockerfile' containerRegistry: 'Container Registry Connection' tags: | $(tag)
小提示
請確定您在此處新增的工作會使用與上一個工作的一致縮排，因為空格符在YAML檔案中很重要。
發佈 Kubernetes 資訊清單
安 迪： 我認為我們可以繼續進入下一個階段。 你看到任何遺漏的東西嗎？
瑪拉： 您提到來源專案中有一些指令清單檔可定義部署，以及我們部署時 Kubernetes 所需的服務。 我們應該在完成這個階段之前發佈這些檔案。
安 迪： 我們需要嗎？ 它們是否仍在本機磁碟上？
Mara：如果我們是在與建置的相同階段內新增部署工作，它們就會在本機磁碟上。 不過，由於我們的部署工作會在自己的 部署 階段執行，所以它會在全新的環境中執行，甚至可能在不同的代理程式上執行。 我們一定要發佈這個階段所產生、其他階段需要的任何成果。
安 迪： 這是一個很好的觀點。 很容易做到嗎？ 我們只需確保 清單檔 資料夾已複製到新的代理程式。
Mara：這就是 PublishBuildArtifacts@1 任務用途。 它很常見，它甚至可以使用簡寫 publish。
新增
publish工作，儲存後續階段的manifests資料夾，如下列程式碼片段所示。 請確定此工作的縮排符合上一個工作的縮排。- task: Docker@2 displayName: 'Build and push the leaderboard image to container registry' inputs: command: buildAndPush buildContext: $(Build.Repository.LocalPath) repository: $(leaderboardRepository) dockerfile: '$(Build.SourcesDirectory)/Tailspin.SpaceGame.LeaderboardContainer/Dockerfile' containerRegistry: 'Container Registry Connection' tags: | $(tag) - publish: '$(Build.SourcesDirectory)/manifests' artifact: manifests
取代部署階段
Mara：我要將現有的部署階段取代為使用部署工作的階段。 部署作業是一種特殊的作業，可讓我們將部署與稍早建立的 Azure DevOps 環境產生關聯。 這可讓您更輕鬆地追蹤部署歷程記錄，這在解決方案變得更複雜時特別有用。
拿掉現有的 部署 階段（建置階段之後的所有專案），並將它取代為下列代碼段。 記下指出要使用的部署環境的醒目提示行。
- stage: 'Deploy' displayName: 'Deploy the containers' dependsOn: Build jobs: - deployment: Deploy displayName: Deploy pool: vmImage: 'ubuntu-20.04' environment: 'Dev' variables: - group: Release strategy: runOnce: deploy: steps:Mara：我們將在部署階段新增的第一個步驟是，使用
DownloadBuildArtifacts@0工作來下載稍早發佈的資訊清單構件。安迪： 讓我猜，這項工作有
download簡便方法嗎？瑪拉： 完全正確！ 我們可以使用
current指定子來指出我們想要來自管線目前執行的成品。將醒目提示的行新增為 部署 階段的第一個步驟。
- stage: 'Deploy' displayName: 'Deploy the containers' dependsOn: Build jobs: - deployment: Deploy displayName: Deploy pool: vmImage: 'ubuntu-20.04' environment: 'spike.default' variables: - group: Release strategy: runOnce: deploy: steps: - download: current artifact: manifests安迪： 現在，我們需要建立一個映像拉取密鑰，以便在 ACR 和 AKS 實例之間共用。 您知道是否有可以使用的任務嗎？
瑪拉： 我剛查了一下，我們運氣真好。
KubernetesManifest@0工作可支援建立所需密碼的動作。
Kubernetes 資訊清單工作
Kubernetes 配置檔案任務的設計目的是管理 Kubernetes 所需的所有主流部署作業。 它支援多種 action 選項，範圍從建立秘密到部署映像。 在此情況下，會使用 createSecret 動作及下列參數：
action表示要執行的功能。 在此情況下，createSecret會建立共享密碼。connectionType指定要使用的服務連線類型。 選項： azureResourceManager 或 kubernetesServiceConnection。secretName指定要建立的秘密名稱。dockerRegistryEndpoint指定 Azure Container Registry Services 連線的名稱。azureSubscriptionConnection指定 ARM 服務連線的名稱。azureResourceGroup指定資源群組的名稱。kubernetesCluster會指定 AKS 叢集的名稱。namespace指定套用此動作的 Kubernetes 命名空間。
將下列程式碼片段新增至您管線的結尾。 請確定資源組名和叢集名稱都符合您稍早建立的名稱。 請確保此工作的縮排與下載工作的縮排一致。
- task: KubernetesManifest@1 displayName: Create imagePullSecret inputs: action: createSecret connectionType: azureResourceManager secretName: $(imagePullSecret) dockerRegistryEndpoint: 'Container Registry Connection' azureSubscriptionConnection: 'Kubernetes Cluster Connection' azureResourceGroup: 'tailspin-space-game-rg' kubernetesCluster: 'tailspinspacegame-24591' namespace: 'default'安 迪： 最後一個步驟是觸發映射部署至 Kubernetes 叢集。 根據文件，看來我們可以使用相同的任務，但採用不同的動作和參數。
action表示要執行的功能。 在此情況下，deploy用於部署至 AKS 叢集。connectionType指定要使用的服務連線類型。 選項： azureResourceManager 或 kubernetesServiceConnection。azureSubscriptionConnection指定 ARM 服務連線的名稱。azureResourceGroup指定資源群組的名稱。kubernetesCluster會指定 AKS 叢集的名稱。namespace指定套用此動作的 Kubernetes 命名空間。imagePullSecrets指定從容器登錄提取所需的秘密清單。containers指定要部署的容器映像清單。
將下列程式碼片段添加到管線結尾。 請確定資源組名和叢集名稱都符合您稍早建立的名稱。 請確定此工作的縮排符合上一個工作的縮排。
- task: KubernetesManifest@1 displayName: Deploy to Kubernetes cluster inputs: action: deploy connectionType: azureResourceManager azureSubscriptionConnection: 'Kubernetes Cluster Connection' azureResourceGroup: 'tailspin-space-game-rg' kubernetesCluster: 'tailspinspacegame-24591' namespace: 'default' manifests: | $(Pipeline.Workspace)/manifests/deployment.yml $(Pipeline.Workspace)/manifests/service.yml imagePullSecrets: | $(imagePullSecret) containers: | $(RegistryName)/$(webRepository):$(tag) $(RegistryName)/$(leaderboardRepository):$(tag)
執行您的管線
從頁面右上角選取 [ 儲存 ]。 選取 [儲存] 以確認您的認可訊息。
選取 [執行]、確認您的分支名稱，然後選取 [執行] 以觸發管線執行。
選取 [管線]，然後選取您的管線，以在管線執行時檢視記錄。
管線執行完成之後，請從左窗格中選取 [ 環境 ]，然後選取 [開發 環境] 以檢視您的部署作業。
現在讓我們看看我們部署的 Web 應用程式和 API 端點。 若要這樣做，我們需要取得 Web 和 排行榜 服務的外部 IP 位址。

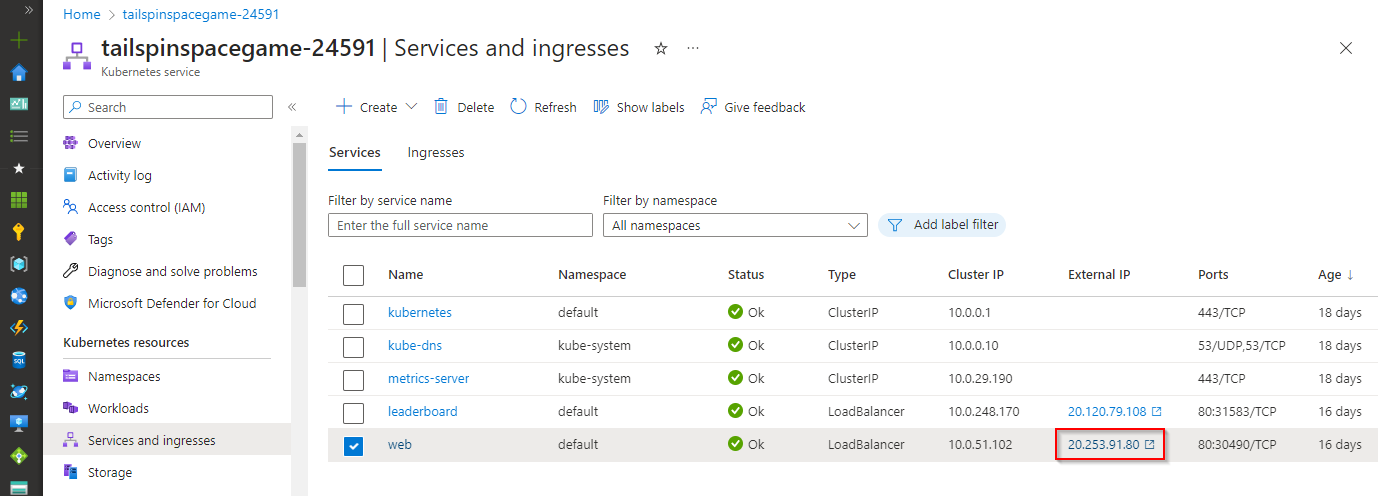

流覽至 Azure 入口網站，選取您的 AKS 叢集，然後選取 [服務和輸入]。

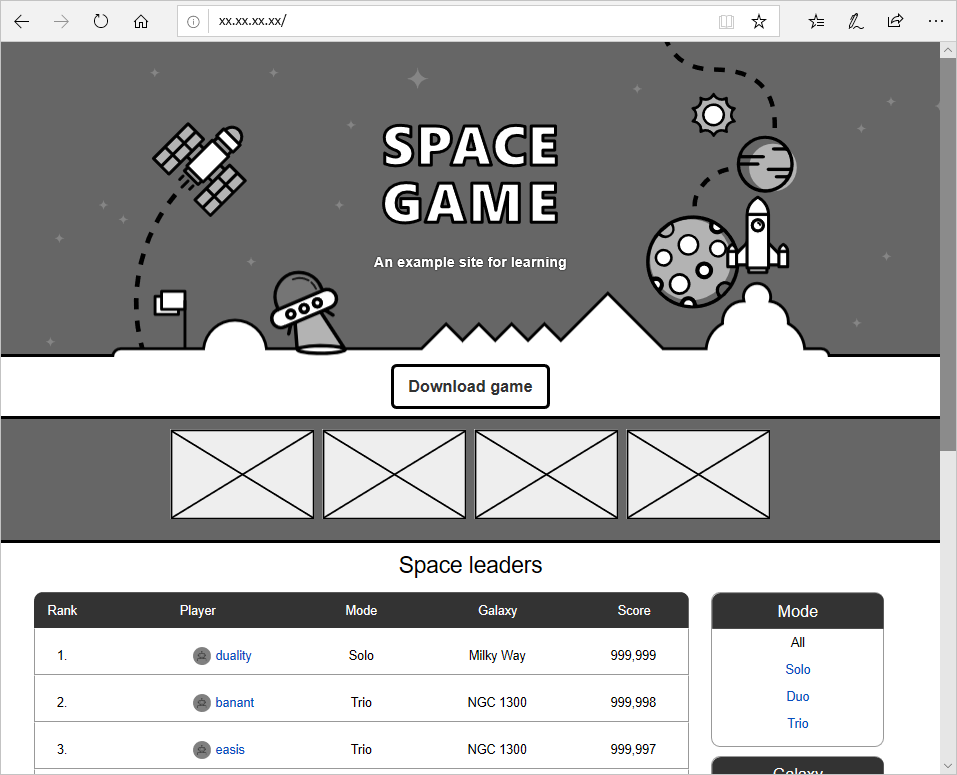

選取 Web 服務的外部 IP，以在 AKS 上檢視您的網站。
返回至您離開的 Azure 入口網站視窗，然後複製 leaderboard 服務的 [外部 IP]。 此IP位址是排行榜 API 公開裝載的位置。
將下列連結中的預留位置取代為您複製的外部 IP。 您也可以新增

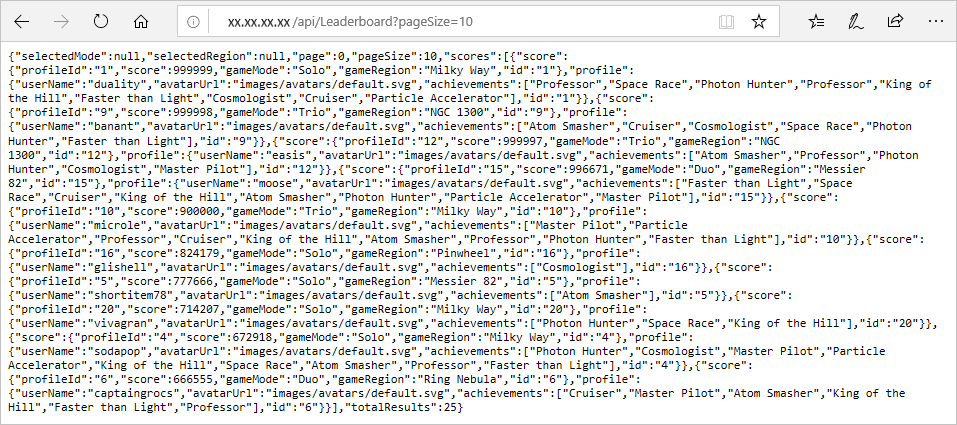

pageSize=10查詢參數，讓您更輕鬆地在瀏覽器中檢視 JSON 回應。 在新的瀏覽器索引標籤中使用如下的 URL。http://[IP]/api/Leaderboard?pageSize=10您可以從 AKS 叢集中裝載的排行榜 API 檢視原始 JSON 回應。 您現在有可從其他應用程式呼叫的 REST API。
安 迪： 結果很棒！ 我認為使用 Kubernetes 是採用更廣泛微服務策略的絕佳方式。
