解碼測量開機記錄以追蹤 PCR 變更

平台設定快取器 （PCR） 是受信任平台模組 （TPM） 中的記憶體位置。 BitLocker 及其相關技術取決於特定的PCR組態。 此外，PCR 中的特定變更可能會導致裝置或計算機進入 BitLocker 修復模式。

藉由追蹤 PCR 中的變更，以及識別變更的時間，可以深入了解發生的問題，或瞭解裝置或計算機進入 BitLocker 修復模式的原因。 測量開機記錄會記錄PCR變更和其他資訊。 這些記錄位於 *C：\Windows\Logs\MeasuredBoot* 資料夾中。

本文說明可用來譯碼這些記錄的工具：

• TBSLogGenerator.exe
• PCPTool.exe

如需測量開機和 PCR 的詳細資訊，請參閱下列文章：

• TPM 基本概念：支持證明的測量開機
• 瞭解 TPM 2.0 裝置上的PCR 銀行

使用TBSLogGenerator.exe譯碼測量開機記錄

使用 TBSLogGenerator.exe 譯碼從 Windows 收集的量值開機記錄。 TBSLogGenerator.exe可以安裝在下列系統上：

• 執行 Windows Server 2016 或更新版本且已啟用 TPM 的電腦
• 在執行 Windows Server 2016 或更新版本且使用虛擬 TPM 的 Hyper-V 上執行的 Gen 2 虛擬機。

若要安裝此工具，請遵循下列步驟：

1. 從 Windows 硬體實驗室套件下載 Windows 硬體實驗室套件。

2. 下載之後，請從下載安裝的路徑執行安裝檔案。

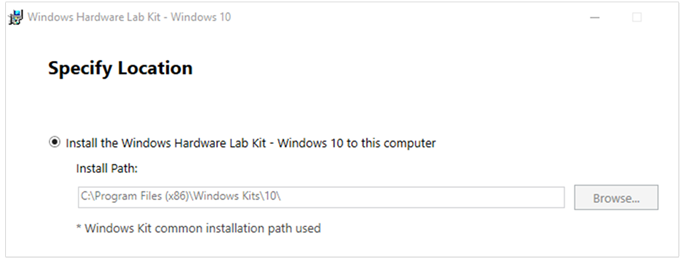

3. 接受預設安裝路徑。

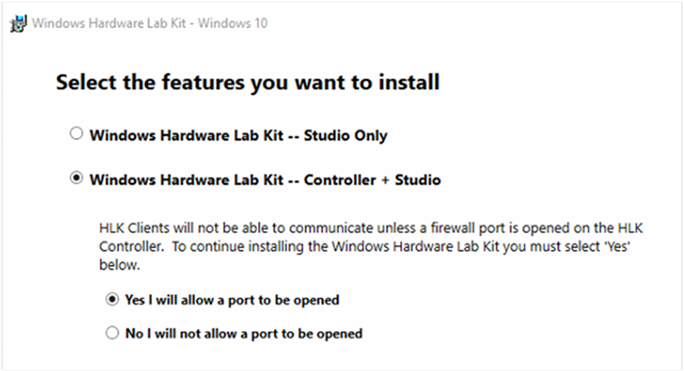

4. 在 [選取您要安裝的功能] 下，選取 [Windows 硬件實驗室套件— 控制器 + Studio]。



5. 完成安裝。

若要使用 TBSLogGenerator.exe，請遵循下列步驟：

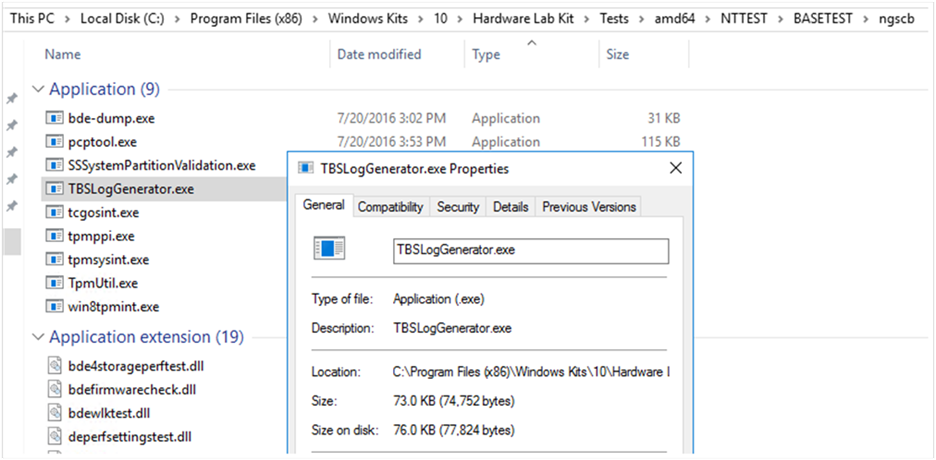

1. 安裝完成之後，開啟提升許可權的 [命令提示字元] 視窗，並流覽至下列資料夾：

   C：\Program Files （x86）\Windows Kits\10\Hardware Lab Kit\Tests\amd64\NTTEST\BASETEST\ngscb

   此資料夾包含 TBSLogGenerator.exe 檔案。



2. 執行以下命令：

   TBSLogGenerator.exe -LF <LogFolderName>\<LogFileName>.log > <DestinationFolderName>\<DecodedFileName>.txt


   其中變數代表下列值：

   • <LogFolderName> = 包含要譯碼之檔案的資料夾名稱
   • <LogFileName> = 要譯碼的檔名
   • <DestinationFolderName> = 已譯碼文本文件的資料夾名稱
   • <DecodedFileName> = 已譯碼文本文件的名稱

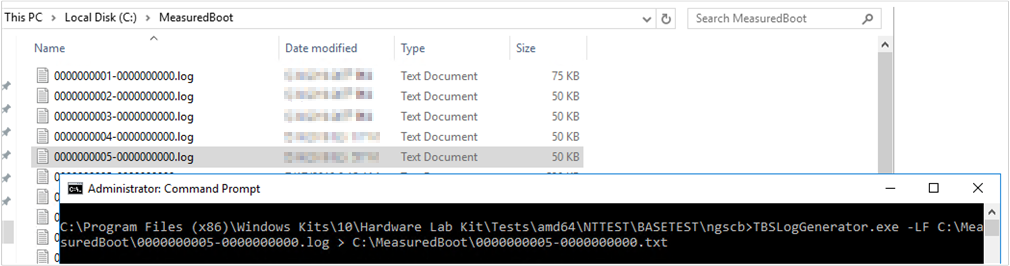

   例如，下圖顯示從 Windows 10 計算機收集的量值開機記錄，並放入 C：\MeasuredBoot\ 資料夾中。 此圖也會顯示命令提示字元視窗和將0000000005-0000000000.log檔案譯碼的命令：

   TBSLogGenerator.exe -LF C:\MeasuredBoot\0000000005-0000000000.log > C:\MeasuredBoot\0000000005-0000000000.txt

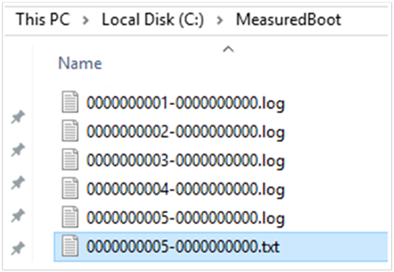

   此命令會產生使用指定名稱的文字檔。 在此範例中，檔案0000000005-0000000000.txt。 檔案位於與原始 .log 檔案相同的資料夾中。

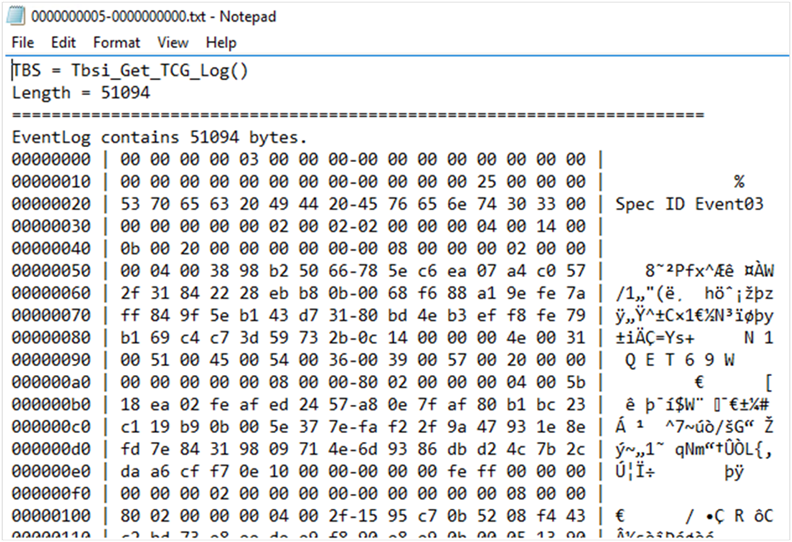

   此文字檔案的內容類似下列文字：

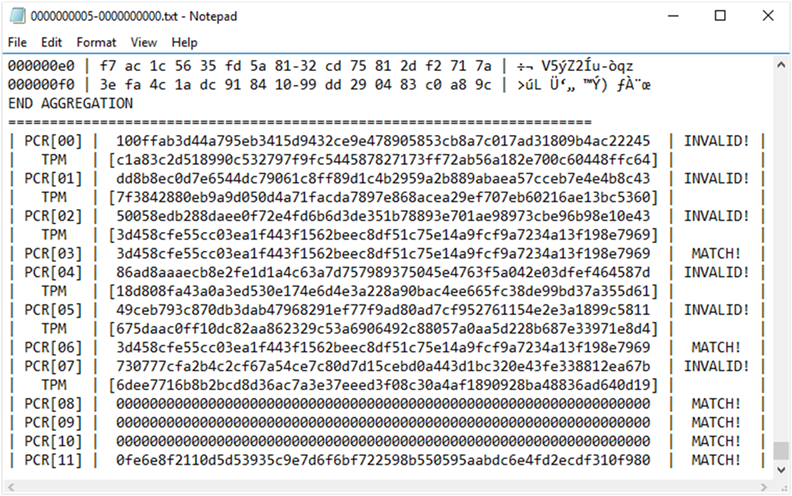

   若要尋找PCR資訊，請移至檔案的結尾。



使用PCPTool.exe譯碼測量開機記錄

注意

PCPTool.exe是 Visual Studio 解決方案，但必須先建置可執行檔，才能使用工具。

PCPTool.exe是 TPM 平台密碼編譯提供者工具組的一部分。 此工具會譯碼測量開機記錄檔，並將它轉換成 XML 檔案。

若要下載並安裝 PCPTool.exe，請移至 [工具組] 頁面，選取 [下載]，然後遵循指示。

若要譯碼記錄檔，請執行下列命令：

PCPTool.exe decodelog <LogFolderPath>\<LogFileName>.log > <DestinationFolderName>\<DecodedFileName>.xml

其中變數代表下列值：

• <LogFolderPath> = 包含要譯碼之檔案的資料夾路徑
• <LogFileName> = 要譯碼的檔名
• <DestinationFolderName> = 已譯碼文本文件的資料夾名稱
• <DecodedFileName> = 已譯碼文本文件的名稱

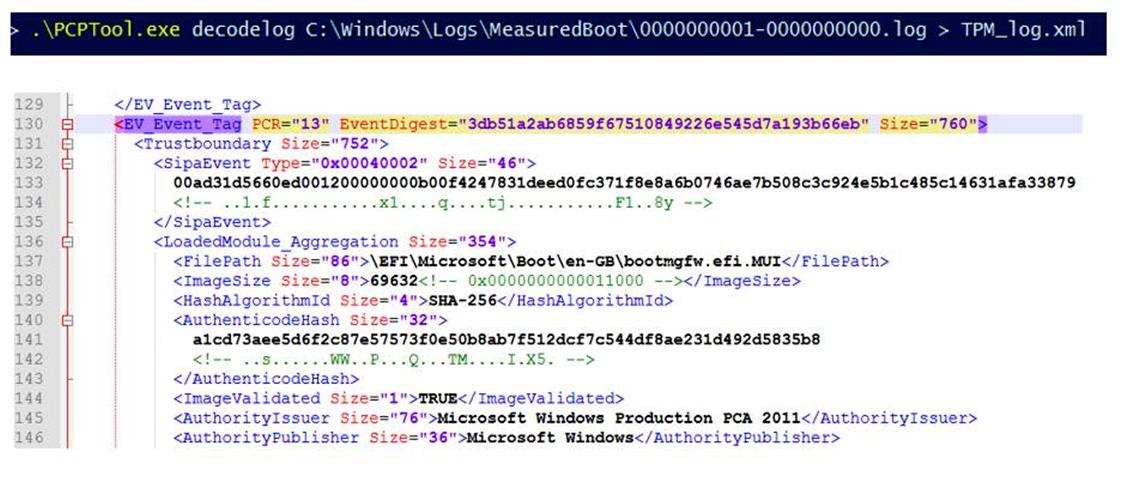

XML 檔案的內容會類似下列 XML：
