間接顯示驅動程式概觀

間接顯示驅動程式 （IDD） 模型提供簡單的使用者模式驅動程式模型，以支援未連線到傳統 GPU 顯示器輸出的監視器。 需要 IDD 的一些典型案例包括：

• 透過網路將顯示輸出串流至遠端用戶端（遠端顯示）。
• 為虛擬桌面環境等應用程式建立虛擬監視器（虛擬顯示器）。
• 透過具有一般監視器（VGA、DVI、HDMI、DP 等）連線到計算機的電腦。

IDD 實作

IDD 是裝置的第三方提供的 UMDF 驅動程式。 您可以使用 IddCx （間接顯示驅動程式類別 eXtension） 所公開的功能來開發 IDD，以下列方式與 Windows 圖形子系統進行介面：

• 建立代表間接顯示裝置的圖形配接器。
• 報告與系統連線和中斷連線的監視器。
• 提供線上之監視器的描述。
• 提供可用的顯示模式。
• 支援其他顯示功能，例如硬體滑鼠游標、gamma、I2C 通訊，以及受保護的內容。
• 處理桌面影像以在監視器上顯示。

由於IDD是UMDF驅動程式，因此也會負責實作所有 UMDF 功能，例如裝置通訊、電源管理、隨插即用等等。

IDD 會在會話 0 中執行，而沒有任何元件在用戶會話中執行，因此任何驅動程式不穩定都不會影響整個系統的穩定性。

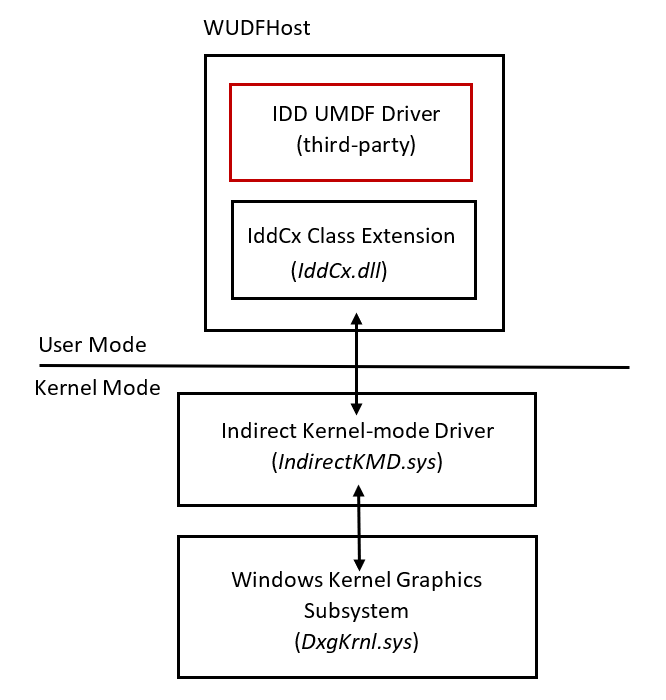

下圖提供架構概觀。

使用者模式模型

IDD 是僅限使用者模式的模型，不支持內核模式元件。 因此，驅動程式可以使用任何 DirectX API 來處理桌面映像。 事實上，IddCx 會提供桌面影像，以在 DirectX 介面中編碼。

驅動程式不應該呼叫不適合驅動程式使用的使用者模式 API，例如 GDI、視窗 API、OpenGL 或 Vulkan。

IDD 應建置為 通用 Windows 驅動程式 ，以便在多個 Windows 平臺上使用。

在建置階段：

• UMDF IDD 會宣告其所建置的 IddCx 版本。
• OS 可確保載入驅動程式時，會載入正確的 IddCx 版本。

IddCx 回呼和函式命名慣例

前置詞	類型	備註
EVT_IDD_CX_XXX	IDD 回呼函式	IDD 會實作iddCx特定的回呼，例如EVT_IDD_CX_ADAPTER_COMMIT_MODES，以及相關的WDF回呼，例如EVT_WDF_DEVICE_D0_EXIT。
IddCxXxx	函式	系統提供的IddCx類別擴充函式，IDD可以呼叫;例如，IddCxAdapterInitAsync。
PFN_IDDCX_XXX	IddCx 函式的指標	IDD 不會使用這些指標。 相反地，驅動程式應該使用對等 的 IddCxXxx 函式。

範例指令碼

Microsoft提供 Windows 驅動程式範例 GitHub 上的 IDD 實作範例。 此範例示範如何連接監視器、如何回應模式集，以及如何接收畫面格。
