具有 Hyper-V 的 Windows Server 記憶體架構

瞭解如何使用 Windows Server 配合 SAN、NAS、光纖通道、iSCSI 和 SMB 儲存，以支持 Hyper-V。 Windows Server Hyper-V 是一個成熟的 Hypervisor 平臺，可支援各種不同的實體記憶體架構，從沒有復原能力的獨立系統到具有複雜復原需求的叢集系統。 您也將瞭解使用超融合式和分類式儲存架構的常見組態。

本文不會描述每個可能的記憶體架構組態。 它也不會描述較不常見的組態或邊緣案例類型。

SAN 或 NAS 記憶體

使用 SAN 或 NAS 儲存的解構式設定 Windows Server，您可以在虛擬機器透過網路存取其儲存資源的叢集中安裝 Hyper-V。

使用此組態時：

• VM 可供相同計算叢集中的任何節點使用。

• SAN 和 NAS 系統提供自己的可用性保證。

在此模型中，計算資源和儲存資源會彼此獨立調整。 例如，如果您需要更多處理或記憶體資源來裝載 VM（CPU 或 RAM），您可以新增更多計算節點或叢集，而不需要新增更多記憶體。 每個計算叢集可以包含介於 1 到 64 個節點之間。

您可以從計算叢集獨立調整記憶體。 記憶體叢集調整是廠商特定的。 請連絡您的廠商，以了解其所提供的儲存解決方案如何可以擴展。

獨立與本機磁碟

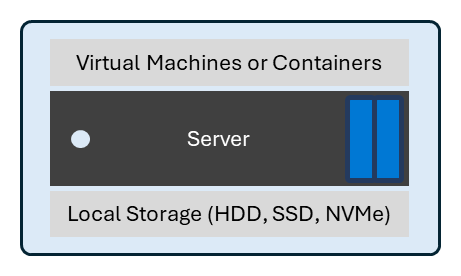

Windows Server 支援數個非叢集或獨立組態，您可以在獨立伺服器上安裝 Hyper-V 並使用本機記憶體。

使用此組態時：

• 具有本機磁碟的獨立 Hyper-V 不支援虛擬機 (VM) 工作負載的自動故障轉移，因為缺少共用儲存，且計算系統（VM 處理和記憶體）未形成叢集。 例如，如果實體主機失去電源，當您將實體主機重新開啟電源時，在它上執行的 VM 會重新啟動。 您也可以使用 無共用 移轉，即時將 VM 遷移至其他節點或叢集。

• 您可以選擇性地使用硬體或軟體 RAID 解決方案來設定本機磁碟的復原能力。 如果您需要詳細資訊，建議您連絡記憶體廠商。

超融合架構和直接存取儲存空間

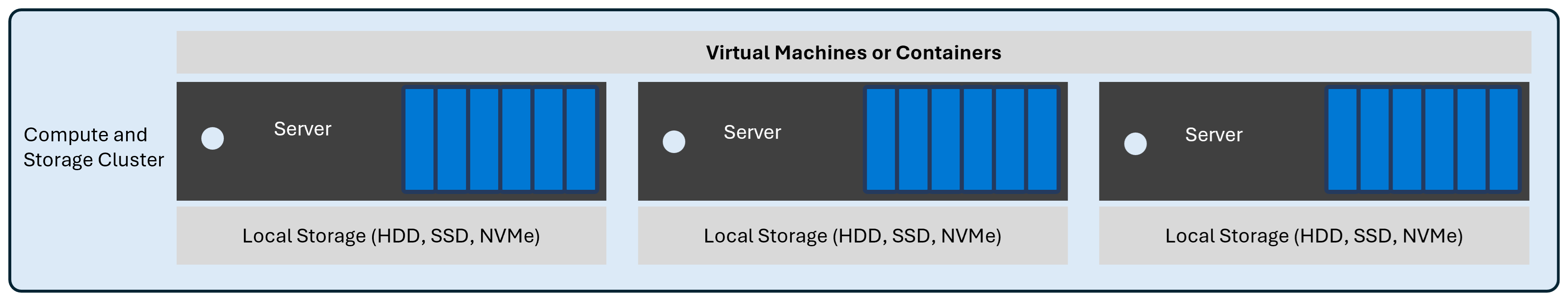

在此設定中，您會在叢集中的每個節點上安裝 Hyper-V 和 Storage Spaces Direct。 每個節點都包含本機磁碟，並將數據復寫到相同叢集中的其他節點。

使用此組態時：

• 您可以使用 Live Migrate 將 VM 移至叢集中的任何節點，或在失敗後自動重新啟動（故障轉移）。

• 數據會復寫到叢集中的其他節點，以增加記憶體復原能力。 Storage Spaces Direct 支援數個儲存恢復模型。 如需詳細資訊，請參閱 Azure 本機和 Windows Server 叢集上的容錯和儲存效率。

• 在此模型中，每個實體主機都包含記憶體和計算資源。 因此，這些實體資源會以對稱的方式進行擴展。 每個新的主機都會自動新增計算和記憶體資源。 每個叢集可以包含1到16個節點。

分類式儲存空間直接存取

在此配置中，您會將 Hyper-V 和 Storage Spaces Direct 安裝在不同的叢集中，並透過網路存取 VM 的配置和儲存。

使用此組態時：

• VM 可供相同計算叢集中的任何節點使用。

• 數據會復寫到記憶體叢集中的其他節點，以提高記憶體復原能力。 Storage Spaces Direct 支援數個儲存恢復模型。 如需詳細資訊，請參閱 Azure 本機和 Windows Server 叢集上的容錯和儲存效率。

在此模型中，計算和儲存會彼此獨立擴展。 此架構適用於記憶體和計算需求以不同速率成長的案例。 例如，如果您需要更多 CPU 或記憶體資源來裝載 VM，您可以新增額外的叢集節點，而不需新增更多記憶體。 如果您有耗用大量記憶體但不會耗用許多 CPU 資源的 VM，您可以新增另一個記憶體節點或叢集，而不需要新增更多計算資源。

• 每個計算叢集可以包含介於 1 到 64 個節點之間。

• 每個記憶體叢集可以包含1到16個節點。

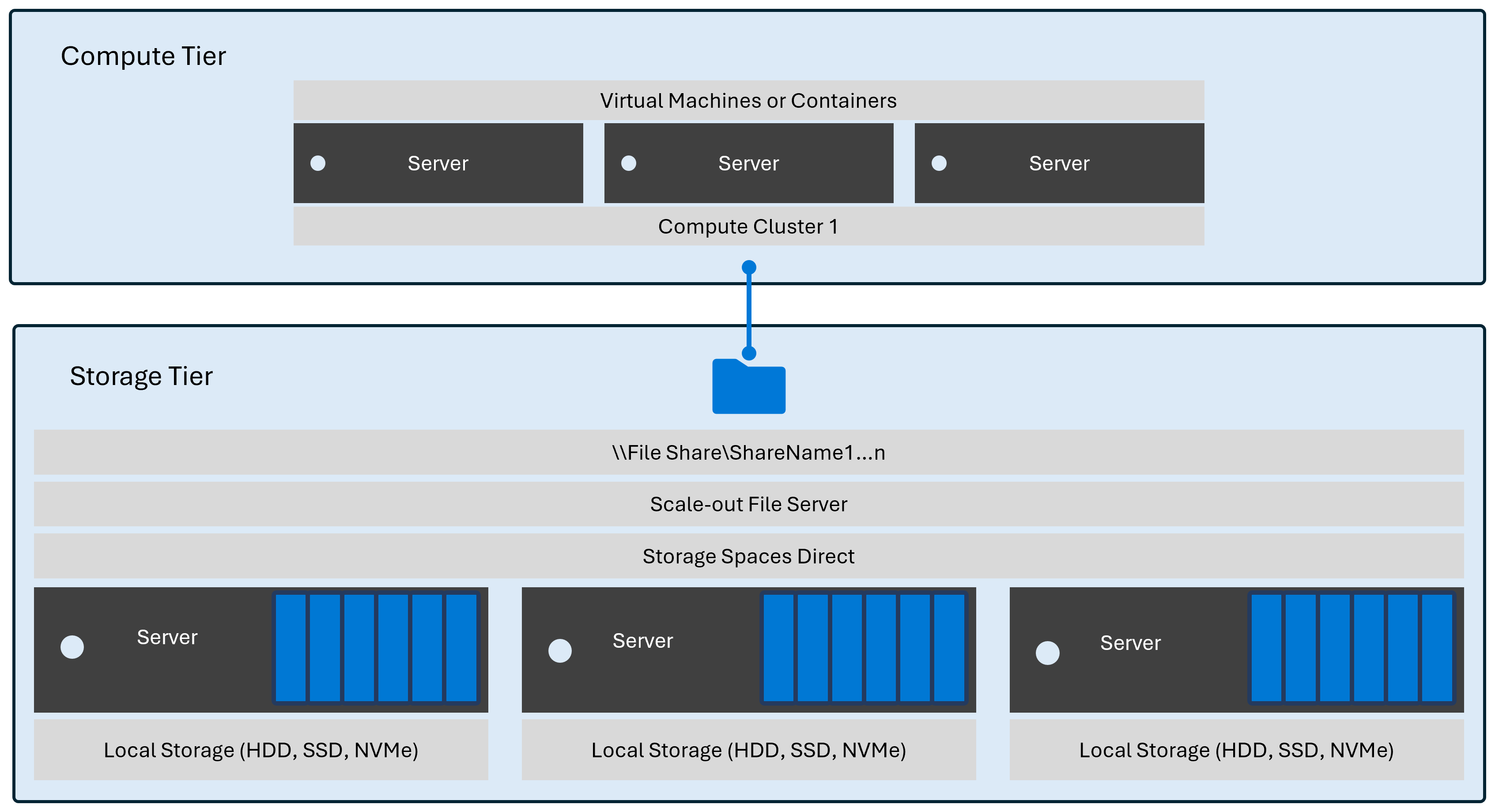

下圖顯示具有一個計算叢集和一個記憶體叢集的簡單範例部署。

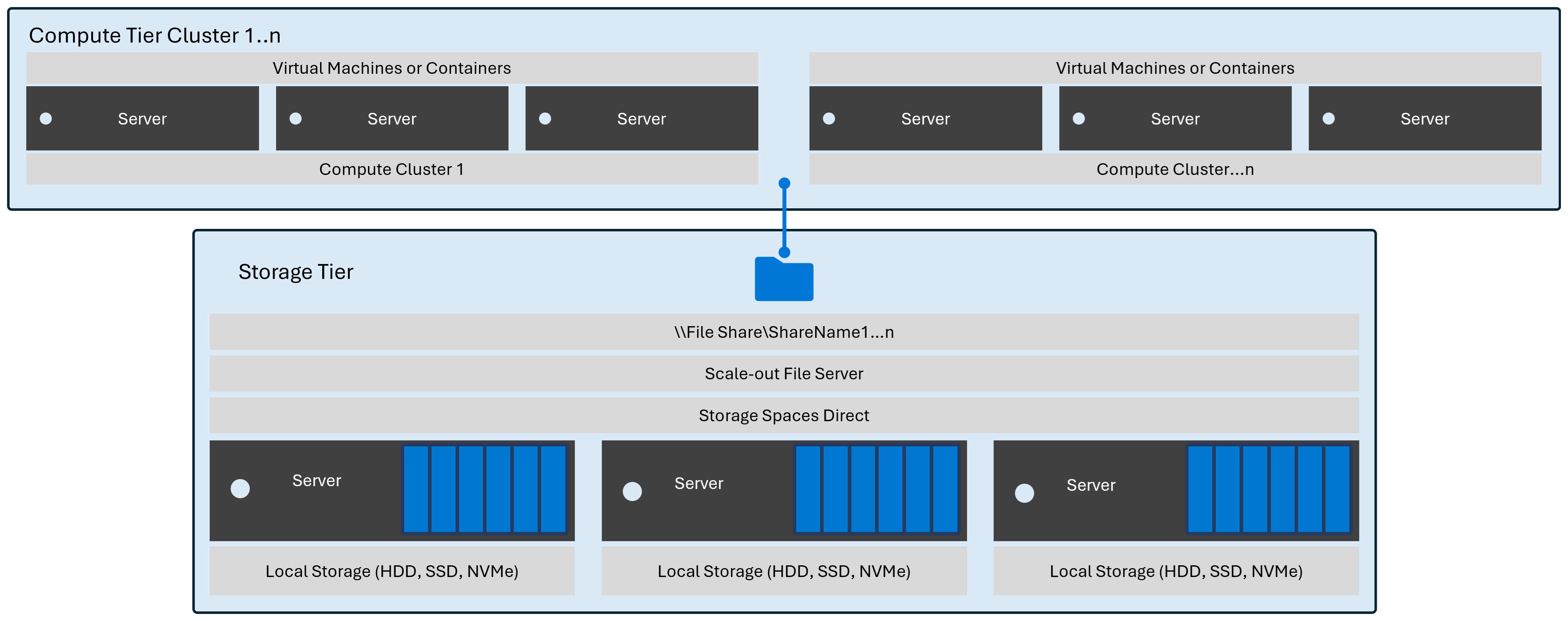

當您新增更多計算資源來執行 VM 時，您可以將新的節點新增至現有的計算叢集或新增叢集。 下圖顯示當您將新叢集新增至該叢集而不新增更多記憶體時，簡單部署會發生什麼情況。

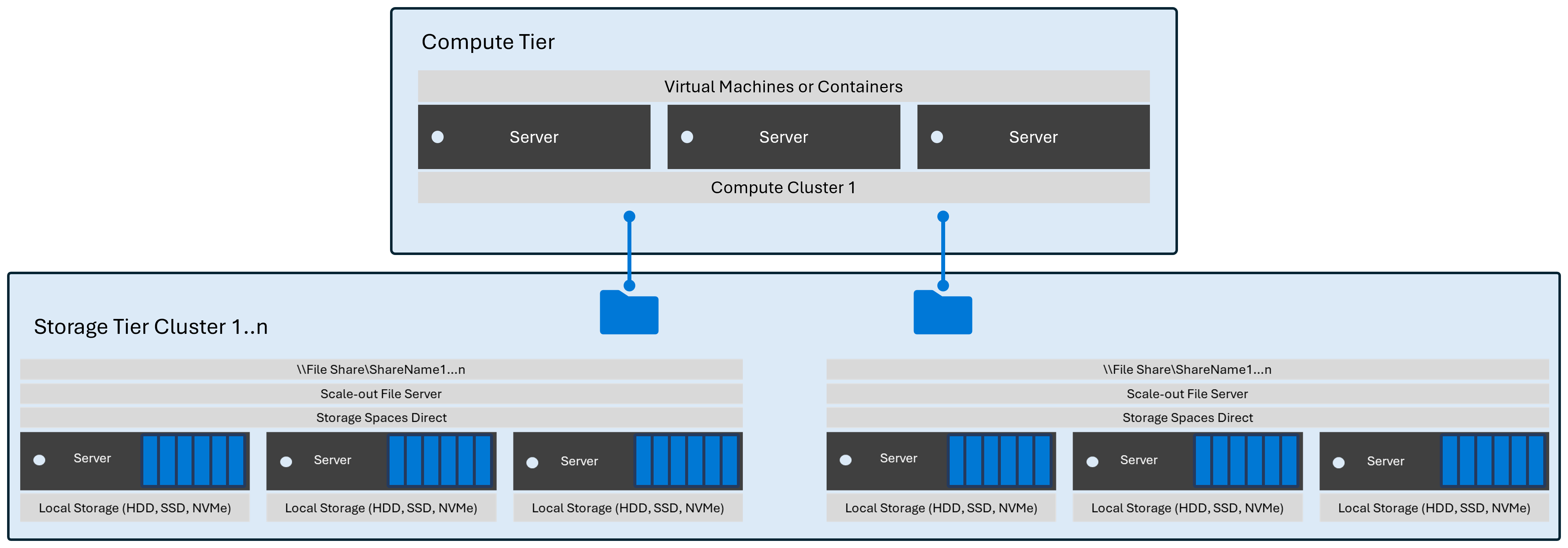

當您為裝載資料新增更多記憶體資源而不需要新增更多計算資源時，您可以將新的節點新增至現有的記憶體叢集或新增叢集。 下圖顯示簡單部署的樣貌，當您新增叢集而不需添加 CPU 或 RAM 等計算資源時的狀況。

混合架構支援

Hyper-V 支援合併相同計算叢集中的下列架構：

• 具有分類式儲存空間直接存取的 Hyper-V

• 使用 SAN 的解構式 Hyper-V

• 使用 NAS 分類式 Hyper-V

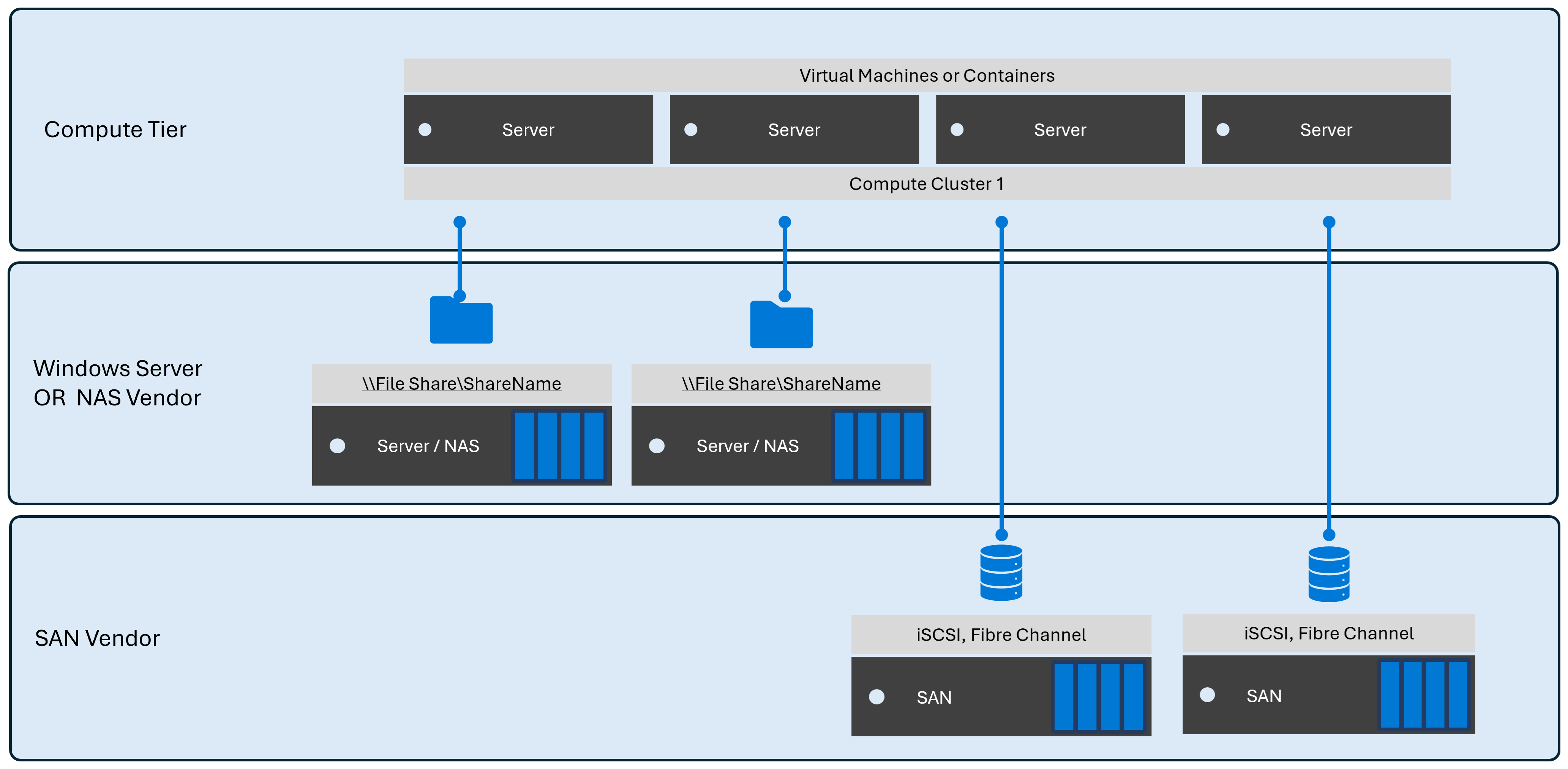

下圖顯示一個部署範例，其中的計算叢集包含了分離式SAN和NAS儲存的混合使用。

網路記憶體通訊協定

Windows Server 支援下列網路檔案記憶體通訊協定：

• SMB 透過 TCP

• 透過 QUIC SMB

• 透過 RDMA SMB

Windows Server 也支援下列網路區塊儲存通訊協定：

• iSCSI

• 光纖通道

• InfiniBand 樂隊

注意

設定細節最終會決定您的部署是否可支援這些通訊協定。 例如，使用 Hyper-V 虛擬交換器的部署不支援 InfiniBand。 不過，當裝置未繫結至虛擬交換器時，他們可以支援 InfiniBand 裝置。

Microsoft也提供內建的軟體型 iSCSI 啟動器，用於網路區塊存儲。

您也可以針對 Windows Server 目錄中任何可用的裝置使用儲存裝置廠商用戶端。
