مرجع بيانات مراقبة بوابة تطبيق Azure

تحتوي هذه المقالة على كافة معلومات مرجع المراقبة لهذه الخدمة.

راجع مراقبة بوابة تطبيق Azure للحصول على تفاصيل حول البيانات التي يمكنك جمعها لبوابة التطبيق وكيفية استخدامها.

المقاييس

يسرد هذا القسم جميع مقاييس النظام الأساسي التي تم جمعها تلقائيا لهذه الخدمة. تعد هذه المقاييس أيضا جزءا من القائمة العمومية لجميع مقاييس النظام الأساسي المدعومة في Azure Monitor.

للحصول على معلومات حول استبقاء المقاييس، راجع نظرة عامة على مقاييس Azure Monitor.

المقاييس المدعومة ل Microsoft.Network/applicationGateways

يسرد الجدول التالي جميع المقاييس المتوفرة لنوع مورد Microsoft.Network/applicationGateways. يتم تضمين مزيد من تفاصيل الوصف للعديد من المقاييس بعد هذا الجدول.

  • قد لا تكون كافة الأعمدة موجودة في كل جدول.
  • قد تكون بعض الأعمدة خارج ناحية عرض الصفحة. حدد توسيع الجدول لعرض كافة الأعمدة المتوفرة.

عناوين الجدول

  • الفئة - مجموعة المقاييس أو التصنيف.
  • Metric - اسم عرض المقياس كما يظهر في مدخل Microsoft Azure.
  • الاسم في واجهة برمجة تطبيقات REST - اسم المقياس كما هو مشار إليه في واجهة برمجة تطبيقات REST.
  • الوحدة - وحدة القياس.
  • التجميع - نوع التجميع الافتراضي. القيم الصالحة: المتوسط (المتوسط)، الحد الأدنى (الحد الأدنى)، الحد الأقصى (الحد الأقصى)، الإجمالي (المجموع)، العدد.
  • - أبعاد الأبعاد المتوفرة للمقياس.
  • - يتم فيها أخذ عينات من المقياس. على سبيل المثال، PT1M يشير إلى أن المقياس يتم أخذ عينات كل دقيقة، PT30M كل 30 دقيقة، PT1H كل ساعة، وما إلى ذلك.
  • تصدير DS - ما إذا كان المقياس قابلا للتصدير إلى سجلات Azure Monitor عبر إعدادات التشخيص. للحصول على معلومات حول تصدير المقاييس، راجع إنشاء إعدادات التشخيص في Azure Monitor.
مقياس الاسم في واجهة برمجة تطبيقات REST الوحدة التجميع أبعاد الحبوب الزمنية تصدير DS
الوقت الإجمالي لبوابة التطبيق

الوقت الذي تستغرقه معالجة الطلب وإرسال استجابته. هذا هو الفاصل الزمني من الوقت الذي تتلقى فيه بوابة التطبيق البايت الأول من طلب HTTP إلى الوقت الذي تنتهي فيه عملية إرسال الاستجابة. من المهم ملاحظة أن هذا يتضمن عادةً وقت معالجة Application Gateway والوقت الذي يتم فيه إرسال حزم الطلب والاستجابة عبر الشبكة والوقت الذي استغرقه الخادم الخلفي للاستجابة.		 ApplicationGatewayTotalTime ملّي ثانية المتوسط، الحد الأقصى Listener PT1M لا
طلبات بكل دقيقة لكل مضيف سليم

متوسط عدد الطلبات في الدقيقة لكل مضيف خلفي سليم في مجموعة		 AvgRequestCountPerHealthyHost عدد المتوسط BackendSettingsPool PT1M لا
تطابقات حماية روبوت WAF

قواعد الروبوت المتطابقة		 AzwafBotProtection عدد الإجمالي (المجموع) Action، Category، Mode، CountryCode، ، PolicyNamePolicyScope PT1M ‏‏نعم‬
تطابقات قاعدة WAF المخصصة

القواعد المخصصة المتطابقة		 AzwafCustomRule عدد الإجمالي (المجموع) Action، CustomRuleID، Mode، CountryCode، ، PolicyNamePolicyScope PT1M ‏‏نعم‬
عدد طلبات تحدي WAF JS

إجمالي عدد طلبات تحدي JS التي تم تقييمها بواسطة WAF		 AzWAFJSChallengeRequestCount عدد الإجمالي (المجموع) Action، ، PolicyName، RulePolicyScope PT1M ‏‏نعم‬
نجاحات مربع عقوبة WAF

يشير إلى عدد المرات التي تمت فيها إضافة IP أو تحديثه في مربع العقوبة مع الوقت والسياق.		 AzwafPenaltyBoxHits عدد المتوسط، الإجمالي (المجموع) <لا شيء> PT1M ‏‏نعم‬
حجم مربع عقوبة WAF

يشير إلى عدد عناوين IP في مربع العقوبة في وقت معين.		 AzwafPenaltyBoxSize عدد المتوسط، الإجمالي (المجموع) <لا شيء> PT1M ‏‏نعم‬
تطابقات قاعدة WAF المدارة

القواعد المدارة المتطابقة		 AzwafSecRule عدد الإجمالي (المجموع) Action، Mode، RuleGroupID، RuleID، CountryCode، PolicyName، ، PolicyScope، RuleSetName PT1M ‏‏نعم‬
إجمالي طلبات WAF

إجمالي عدد الطلبات التي تم تقييمها بواسطة WAF		 AzwafTotalRequests عدد الإجمالي (المجموع) Action، CountryCode، Method، Mode، ، PolicyNamePolicyScope PT1M ‏‏نعم‬
وقت اتصال الواجهة الخلفية

الوقت المستغرق في إنشاء اتصال مع الخادم الخلفي		 BackendConnectTime ملّي ثانية المتوسط، الحد الأقصى Listener، ، BackendServer، BackendPoolBackendHttpSetting PT1M لا
وقت استجابة البايت الأول للخلفية

الفاصل الزمني بين بدء إنشاء اتصال إلى الخادم الخلفي وتلقي البايت الأول بعنوان الاستجابة، لتقريب وقت المعالجة للخادم الخلفي		 BackendFirstByteResponseTime ملّي ثانية المتوسط، الحد الأقصى Listener، ، BackendServer، BackendPoolBackendHttpSetting PT1M لا
وقت استجابة البايت الأخير للخلفية

الفاصل الزمني بين بدء إنشاء اتصال إلى الخادم الخلفي وتلقي البايت الأخير بنص الاستجابة		 BackendLastByteResponseTime ملّي ثانية المتوسط، الحد الأقصى Listener، ، BackendServer، BackendPoolBackendHttpSetting PT1M لا
حالة استجابة الواجهة الخلفية

عدد رموز استجابة HTTP التي تم إنشاؤها بواسطة أعضاء الخلفية. لا يتضمن هذا أي تعليمات برمجية للاستجابة التي تم إنشاؤها بواسطة "بوابة التطبيق".		 BackendResponseStatus عدد الإجمالي (المجموع) BackendServer، ، BackendPool، BackendHttpSettingHttpStatusGroup PT1M ‏‏نعم‬
توزيع قاعدة الطلبات المحظورة لجدار حماية تطبيق الويب

توزيع قاعدة الطلبات المحظورة لجدار حماية تطبيق الويب		 BlockedCount عدد الإجمالي (المجموع) RuleGroup، RuleId PT1M ‏‏نعم‬
وحدات البايت المستلمة

إجمالي عدد وحدات البايت التي تم تلقيها بواسطة "بوابة التطبيق" من العملاء		 BytesReceived بايت الإجمالي (المجموع) Listener PT1M ‏‏نعم‬
وحدات البايت المرسلة

إجمالي عدد وحدات البايت التي تم إرسالها بواسطة "بوابة التطبيق" إلى العملاء		 BytesSent بايت الإجمالي (المجموع) Listener PT1M ‏‏نعم‬
وحدات السعة الحالية

وحدات السعة المستهلكة		 CapacityUnits عدد المتوسط <لا شيء> PT1M لا
RTT العميل

وقت الرحلة ذهابا وإيابا بين العملاء وبوابة التطبيق. يشير هذا القياس إلى المدة التي يستغرقها إنشاء الاتصالات وإرجاع الإقرارات		 ClientRtt ملّي ثانية المتوسط، الحد الأقصى Listener PT1M لا
وحدات الحوسبة الحالية

وحدات الحساب المستهلكة		 ComputeUnits عدد المتوسط <لا شيء> PT1M لا
استخدام وحدة المعالجة المركزية

استخدام المعالج الحالي "لبوابة التطبيق"		 CpuUtilization نسبة مئوية المتوسط <لا شيء> PT1M لا
الاتصالات الحالية

عدد الاتصالات الحالية التي تم إنشاؤها باستخدام "بوابة التطبيق"		 CurrentConnections عدد الإجمالي (المجموع) <لا شيء> PT1M ‏‏نعم‬
وحدات السعة المفوترة المقدرة

وحدات السعة المقدرة التي سيتم تحصيل رسومها		 EstimatedBilledCapacityUnits عدد المتوسط <لا شيء> PT1M لا
الطلبات الفاشلة

عدد الطلبات الفاشلة التي قد قدمتها "بوابة التطبيق"		 FailedRequests عدد الإجمالي (المجموع) BackendSettingsPool PT1M ‏‏نعم‬
وحدات سعة قابلة للفوترة ثابتة

الحد الأدنى لوحدات السعة المقدرة التي سيتم تحصيل رسومها		 FixedBillableCapacityUnits عدد المتوسط <لا شيء> PT1M لا
عدد المضيفين السليمين

عدد المضيفة الخلفية السليمة		 HealthyHostCount عدد المتوسط BackendSettingsPool PT1M ‏‏نعم‬
توزيع قاعدة إجمالي جدار حماية تطبيق الويب

توزيع قاعدة إجمالي جدار حماية تطبيق الويب لنسبة استخدام الشبكة الواردة		 MatchedCount عدد الإجمالي (المجموع) RuleGroup، RuleId PT1M ‏‏نعم‬
اتصالات جديدة بكل ثانية

اتصالات جديدة في الثانية تم إنشاؤها باستخدام "بوابة التطبيق"		 NewConnectionsPerSecond CountPerSecond المتوسط <لا شيء> PT1M لا
حالة الاستجابة

حالة استجابة HTTP التي تم إرجاعها بواسطة "بوابة التطبيق"		 ResponseStatus عدد الإجمالي (المجموع) HttpStatusGroup PT1M ‏‏نعم‬
الإنتاجية

عدد وحدات البايت بكل ثانية التي قد قدمتها "بوابة التطبيق"		 Throughput بايتPerSecond المتوسط <لا شيء> PT1M لا
بروتوكول TLS للعميل

عدد طلبات TLS والتي لا تتعلق بـ TLS التي بدأها العميل الذي أنشأ الاتصال باستخدام "بوابة التطبيق". لعرض توزيع بروتوكول TLS، قم بالتصفية حسب بعد بروتوكول TLS للبعد.		 TlsProtocol عدد الإجمالي (المجموع) Listener، TlsProtocol PT1M ‏‏نعم‬
إجمالي الطلبات

عدد الطلبات الناجحة التي قد قدمتها "بوابة التطبيق"		 TotalRequests عدد الإجمالي (المجموع) BackendSettingsPool PT1M ‏‏نعم‬
عدد المضيفين غير السليمين

عدد الأجهزة المضيفة الخلفية غير السليمة		 UnhealthyHostCount عدد المتوسط BackendSettingsPool PT1M ‏‏نعم‬
اتصالات WebSocket النشطة

عدد اتصالات WebSocket النشطة التي تم إنشاؤها باستخدام بوابة التطبيق		 WebSocketActiveConnections عدد الإجمالي (المجموع) <لا شيء> PT1M ‏‏نعم‬
رمز حالة إغلاق محددة ل WebSocket

عدد رمز حالة إغلاق محددة ل WebSocket		 WebsocketSpecificCloseStatusCode عدد الإجمالي (المجموع) RequestSource، CloseStatus PT1M ‏‏نعم‬

للحصول على مقاييس جدار حماية تطبيق الويب (WAF) المتوفرة، راجع مقاييس Application Gateway WAF v2 ومقاييس Application Gateway WAF v1.

مقاييس التوقيت ل Application Gateway v2 SKU

يوفر Application Gateway v2 SKU العديد من مقاييس التوقيت المضمنة المتعلقة بالطلب والاستجابة، والتي يتم قياسها جميعا بالمللي ثانية. ما يلي هو الأوصاف الموسعة لمقاييس التوقيت المدرجة بالفعل في جدول المقاييس السابق.

  • وقت اتصال الواجهة الخلفية. تتضمن هذه القيمة زمن انتقال الشبكة والوقت الذي يستغرقه مكدس TCP الخاص بالخادم الخلفي لإنشاء اتصالات جديدة. بالنسبة إلى TLS، يتضمن أيضا الوقت الذي يقضيه في تأكيد الاتصال.
  • وقت استجابة البايت الأول للخلفية. تقريب هذه القيمة مجموع وقت الاتصال الخلفي والوقت الذي يستغرقه الطلب للوصول إلى الخلفية من بوابة التطبيق والوقت الذي يستغرقه تطبيق الواجهة الخلفية للاستجابة، وهو الوقت الذي يستغرقه الخادم لإنشاء المحتوى وربما إحضار استعلامات قاعدة البيانات، والوقت الذي يستغرقه البايت الأول من الاستجابة للوصول إلى بوابة التطبيق من الخلفية.
  • وقت استجابة البايت الأخير للواجهة الخلفية. تقريب هذه القيمة من مجموع وقت استجابة البايت الأول الخلفي ووقت نقل البيانات. يختلف هذا الرقم بشكل كبير اعتمادا على حجم الكائنات المطلوبة وزمن انتقال شبكة الخادم.
  • إجمالي الوقت لبوابة التطبيق. هذا الفاصل الزمني هو الوقت من بوابة التطبيق يتلقى البايت الأول من طلب HTTP إلى الوقت الذي تم فيه إرسال بايت الاستجابة الأخيرة إلى العميل.
  • RTT العميل. متوسط وقت الرحلة ذهابا وإيابا بين العملاء وبوابة التطبيق.

مقاييس Application Gateway v2 SKU

بالنسبة ل Application Gateway v2 SKU، تتوفر المقاييس التالية. ما يلي هو الأوصاف الموسعة للمقاييس المدرجة بالفعل في جدول المقاييس السابق.

  • وحدات البايت المستلمة. يمثل هذا المقياس حجم محتوى الطلب الذي لاحظته بوابة التطبيق فقط. لا يتضمن عمليات نقل البيانات مثل مفاوضات رأس TLS أو رؤوس حزمة TCP/IP أو إعادة الإرسال.
  • وحدات البايت المرسلة. يمثل هذا المقياس حجم محتوى الاستجابة الذي تقدمه بوابة التطبيق فقط. لا يتضمن عمليات نقل البيانات مثل رؤوس حزمة TCP/IP أو إعادة الإرسال.
  • بروتوكول TLS للعميل. عدد طلبات TLS وغير TLS.
  • وحدات السعة الحالية. هناك ثلاثة محددات لوحدة السعة: وحدة الحوسبة والاتصالات المستمرة ومعدل النقل. تتكون كل وحدة سعة من وحدة حساب واحدة على الأكثر، أو 2500 اتصال مستمر، أو معدل نقل 2.22 ميجابت في الثانية.
  • وحدات الحوسبة الحالية. العوامل التي تؤثر على وحدة الحساب هي اتصالات TLS لكل ثانية وحسابات إعادة كتابة عنوان URL ومعالجة قاعدة WAF.
  • الاتصالات الحالية. العدد الإجمالي للاتصالات المتزامنة النشطة من العملاء إلى Application Gateway، بما في ذلك فحوصات سلامة مثيلات بوابة التطبيق.
  • وحدات السعة المفوترة المقدرة. مع v2 SKU، يدفع الاستهلاك نموذج التسعير. تقوم وحدات السعة بقياس التكلفة المستندة إلى الاستهلاك التي يتم تحصيلها بالإضافة إلى التكلفة الثابتة. *تشير وحدات السعة المفوترة المقدرة إلى عدد وحدات السعة التي يتم من خلالها تقدير الفوترة. يتم حساب هذا المبلغ كقيمة أكبر بين وحدات السعة الحالية (وحدات السعة المطلوبة لتحميل موازنة حركة المرور) ووحدات السعة الثابتة القابلة للفوترة (يتم توفير الحد الأدنى من وحدات السعة).
  • الطلبات الفاشلة. تتضمن هذه القيمة رموز 5xx التي تم إنشاؤها من بوابة التطبيق ورموز 5xx التي تم إنشاؤها من الخلفية. يمكن تصفية عدد الطلبات بشكل أكبر لعرض عدد مجموعة إعداد تجمع http للخلفية المحددة/لكل منها.
  • وحدات السعة القابلة للفوترة الثابتة. الحد الأدنى لعدد وحدات السعة التي تم الاحتفاظ بتوفيرها وفقا لإعداد الحد الأدنى لوحدات المقياس في تكوين بوابة التطبيق. يترجم مثيل واحد إلى 10 وحدات سعة.
  • اتصالات جديدة في الثانية. متوسط عدد اتصالات TCP الجديدة بكل ثانية الخارجة من العملاء إلى بوابة التطبيق ومن بوابة التطبيق إلى أعضاء الخلفية.
  • حالة الاستجابة. يمكن تصنيف توزيع تعليمة برمجية حالة الاستجابة بشكل أكبر لإظهار الاستجابات في فئات 2xx و3xx و4xx و5xx.
  • معدل النقل يمثل هذا المقياس حجم المحتوى الذي تخدمه بوابة التطبيق فقط. لا يتضمن عمليات نقل البيانات مثل مفاوضات رأس TLS أو رؤوس حزمة TCP/IP أو إعادة الإرسال.
  • إجمالي الطلبات. الطلبات الناجحة التي قدمتها Application Gateway. يمكن تصفية عدد الطلبات لإظهار العدد لكل مجموعة إعدادات تجمع http الخلفية المحددة.

مقاييس الواجهة الخلفية ل Application Gateway v2 SKU

بالنسبة ل Application Gateway v2 SKU، تتوفر مقاييس الواجهة الخلفية التالية. ما يلي هو الأوصاف الموسعة لمقاييس الواجهة الخلفية المدرجة بالفعل في جدول المقاييس السابق.

  • حالة استجابة الواجهة الخلفية. عدد رموز حالة استجابة HTTP التي تم إرجاعها بواسطة الواجهات الخلفية، وليس بما في ذلك أي رموز استجابة تم إنشاؤها بواسطة بوابة التطبيق. يمكن تصنيف توزيع التعليمات البرمجية لحالة الاستجابة لإظهار الاستجابات في فئات 2xx و3xx و4xx و5xx.|
  • عدد المضيفين السليمين. عدد المضيفين الذين يتم تحديدهم سليمين بواسطة فحص السلامة. يمكنك التصفية على أساس تجمع الخلفية لعرض عدد المضيفين السليمين في تجمع خلفية محدد.
  • عدد المضيفين غير السليمين. عدد المضيفين الذين يتم تحديدهم على أنهم غير صحيين بواسطة الفحص الصحي. يمكنك التصفية على أساس تجمع الخلفية لعرض عدد المضيفين غير السليمين في تجمع خلفية محدد.
  • الطلبات في الدقيقة لكل مضيف صحي. متوسط عدد الطلبات المستلمة من كل عضو سليم في تجمع الخلفية في دقيقة واحدة. حدد تجمع الخلفية باستخدام البعد BackendPool HttpSettings .

مقاييس Application Gateway v1 SKU

بالنسبة ل Application Gateway v1 SKU، تتوفر المقاييس التالية. ما يلي هو الأوصاف الموسعة للمقاييس المدرجة بالفعل في جدول المقاييس السابق.

  • استخدام وحدة المعالجة المركزية. تعرض استخدام معالجات مخصصة لبوابة التطبيق. في ظل الظروف العادية، يجب ألا يتجاوز استخدام وحدة المعالجة المركزية بشكل منتظم 90٪، لأن هذا الموقف قد يتسبب في زمن انتقال في مواقع الويب المستضافة خلف بوابة التطبيق ويعطل تجربة العميل. يمكنك التحكم بشكل غير مباشر أو تحسين استخدام المعالج عن طريق تعديل تكوين "بوابة التطبيق" عن طريق زيادة عدد المثيلات أو عن طريق الانتقال إلى حجم SKU أكبر أو القيام بكليهما.

  • الاتصالات الحالية. عدد الاتصالات الحالية التي تم إنشاؤها باستخدام "بوابة التطبيق".

  • الطلبات الفاشلة. عدد الطلبات التي فشلت بسبب مشكلات الاتصال. يتضمن هذا العدد الطلبات التي فشلت بسبب تجاوز إعداد HTTP "مهلة الطلب" والطلبات التي فشلت بسبب مشكلات الاتصال بين بوابة التطبيق والواجهة الخلفية. لا يتضمن هذا العدد حالات فشل بسبب عدم توفر خلفية سليمة. استجابات 4xx و5xx من الخلفية هي أيضًا لا تعتبر جزءًا من هذا المقياس.

  • حالة الاستجابة. حالة استجابة HTTP التي تم إرجاعها بواسطة "بوابة التطبيق". يمكن تصنيف توزيع تعليمة برمجية حالة الاستجابة بشكل أكبر لإظهار الاستجابات في فئات 2xx و3xx و4xx و5xx.

  • معدل النقل عدد وحدات البايت في الثانية التي تخدمها بوابة التطبيق.

  • إجمالي الطلبات. عدد الطلبات الناجحة التي قد قدمتها بوابة التطبيق. يمكن تصفية عدد الطلبات بشكل أكبر لعرض عدد مجموعة إعداد تجمع http للخلفية المحددة/لكل منها.

مقاييس الواجهة الخلفية ل Application Gateway v1 SKU

بالنسبة ل Application Gateway v1 SKU، تتوفر مقاييس الواجهة الخلفية التالية. ما يلي هو الأوصاف الموسعة لمقاييس الواجهة الخلفية المدرجة بالفعل في جدول المقاييس السابق.

  • عدد المضيفين السليمين. عدد الخلفيات التي يتم تحديد أنها سليمة من فحص السلامة. يمكنك التصفية على أساس تجمع الخلفية لعرض عدد المضيفين السليمين في تجمع خلفية محدد.

  • عدد المضيفين غير السليمين. عدد الخلفيات التي يتم تحديد أنها غير سليمة من فحص السلامة. يمكنك التصفية على أساس تجمع الخلفية لعرض عدد المضيفين غير السليمين في تجمع خلفية محدد.

واجهة برمجة تطبيقات صحة الواجهة الخلفية

راجع Application Gateways - Backend Health للحصول على تفاصيل استدعاء واجهة برمجة التطبيقات لاسترداد صحة الواجهة الخلفية لبوابة التطبيق.

طلب النموذج:

POST
https://management.azure.com/subscriptions/subid/resourceGroups/rg/providers/Microsoft.Network/
applicationGateways/appgw/backendhealth?api-version=2021-08-01

بعد إرسال طلب POST هذا، يجب أن تشاهد استجابة HTTP 202 Accepted. في عناوين الاستجابة، ابحث عن عنوان الموقع وأرسل طلب GET جديدا باستخدام عنوان URL هذا.

GET
https://management.azure.com/subscriptions/subid/providers/Microsoft.Network/locations/region-name/operationResults/GUID?api-version=2021-08-01

مقاييس وكيل TLS/TCP

تتوفر المقاييس التالية لمراقبة وكيل TLS/TCP الخاص ب Application Gateway. بالإضافة إلى المقاييس الخاصة بالطبقة 4، هناك العديد من المقاييس الشائعة مع الطبقة 7 (HTTP/S). للحصول على تفاصيل كل منها، تفضل بزيارة قائمة المقاييس الكاملة.

المقاييس التي تنطبق أيضا على وكيل L4

  • الاتصالات الحالية
  • اتصالات جديدة في الثانية
  • الإنتاجية
  • عدد المضيفين السليم
  • عدد المضيفين السليم
  • RTT العميل
  • وقت الاتصال الخلفي
  • وقت استجابة البايت الأول للواجهة الخلفية (BackendHttpSetting ينطبق البعد على إعدادات الواجهة الخلفية للطبقة 7 و4).
  • وحدات البايت المرسلة
  • وحدات البايت المتلقاة
  • وحدات الحساب
  • وحدات السعة

مقاييس خاصة بالوكيل L4

  • مدة جلسة عمل الخلفية - إجمالي وقت الاتصال الخلفي. متوسط المدة الزمنية من بداية اتصال جديد إلى إنهائه. BackendHttpSetting يتضمن البعد كلا من إعدادات الواجهة الخلفية للطبقة 7 والطبقة 4.
  • مدة بقاء الاتصال - الوقت الإجمالي لاتصال العميل ببوابة التطبيق. متوسط المدة الزمنية من بداية اتصال جديد إلى إنهائه بالمللي ثانية.

صحة الواجهة الخلفية لوكيل TLS/TCP

يوفر وكيل الطبقة 4 لبوابة التطبيق القدرة على مراقبة صحة الأعضاء الفرديين في تجمعات الواجهة الخلفية من خلال المدخل وواجهة برمجة تطبيقات REST.

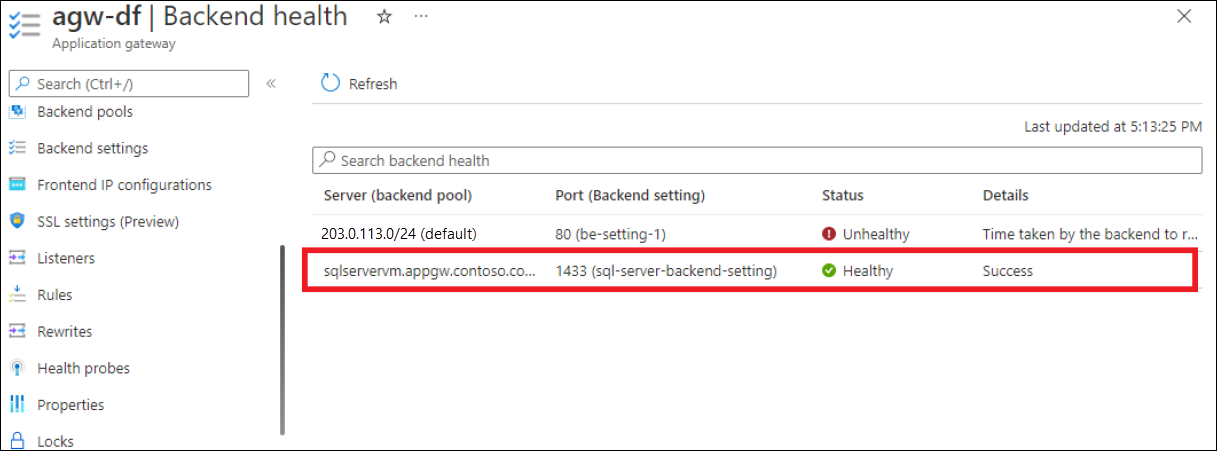

تظهر لقطة الشاشة حالة الأعضاء الفرديين في تجمعات الخلفية.

أبعاد المقاييس

للحصول على معلومات حول أبعاد القياس، راجع المقاييس متعددة الأبعاد.

تحتوي هذه الخدمة على الأبعاد التالية المقترنة بمقاييسها.

  • الإجراء
  • الخلفيةHttpSetting
  • BackendPool
  • خادم الخلفية
  • BackendSettingsPool
  • الفئة
  • رمز البلد
  • CustomRuleID
  • HttpStatusGroup
  • وحدة الاستماع
  • الأسلوب
  • وضع
  • اسم النهج
  • PolicyScope
  • مجموعة القواعد
  • معرف مجموعة القواعد
  • معرّف القاعدة
  • اسم مجموعة القواعد
  • TlsProtocol

إشعار

إذا كان لدى "بوابة التطبيق" أكثر من وحدة الاستماع، ثم دائمًا تصفية حسب بعد وحدة الاستماع أثناء مقارنة مقاييس زمن الانتقال المختلفة للحصول على استنتاج أكثر وضوحًا.

سجلات الموارد

يسرد هذا القسم أنواع سجلات الموارد التي يمكنك جمعها لهذه الخدمة. يسحب القسم من قائمة جميع أنواع فئات سجلات الموارد المدعومة في Azure Monitor.

فئات سجل الموارد المدعومة ل Microsoft.Network/applicationGateways

الفئة اسم عرض الفئة جدول السجل يدعم خطة السجل الأساسية يدعم تحويل وقت الاستيعاب مثال على الاستعلامات تكاليف التصدير
ApplicationGatewayAccessLog سجل الوصول إلى بوابة التطبيق تشخيصات Azure

سجلات من موارد Azure متعددة.

 لا لا الاستعلامات لا
ApplicationGatewayFirewallLog سجل جدار حماية بوابة التطبيق تشخيصات Azure

سجلات من موارد Azure متعددة.

 لا لا الاستعلامات لا
ApplicationGatewayPerformanceLog سجل أداء بوابة التطبيق تشخيصات Azure

سجلات من موارد Azure متعددة.

 لا لا الاستعلامات لا

  • سجل الوصول. يمكنك استخدام سجل Access لعرض أنماط الوصول إلى بوابة التطبيق وتحليل المعلومات المهمة. تتضمن هذه المعلومات IP الخاص بالمتصل وعنوان URL المطلوب وزمن انتقال الاستجابة ورمز الإرجاع ووحدات البايت الواردة والمخرجة. تحدث مجموعة سجل الوصول كل 60 ثانية. يحتوي هذا التسجيل على سجل واحد لكل مثيل من Application Gateway. instanceId تحدد الخاصية مثيل بوابة التطبيق.

  • سجل جدار الحماية. يمكنك استخدام سجل جدار الحماية لعرض الطلبات التي تم تسجيلها من خلال وضع الكشف أو الوقاية لبوابة تطبيق تم تكوينها باستخدام جدار حماية تطبيق الويب. يتم جمع سجلات جدار الحماية كل 60 ثانية.

  • سجل الأداء. يمكنك استخدام سجل الأداء لعرض كيفية أداء مثيلات Application Gateway. يلتقط هذا السجل معلومات الأداء لكل مثيل، بما في ذلك إجمالي الطلبات المقدمة، ومعدل النقل بالبايت، وإجمالي الطلبات المقدمة، وعدد الطلبات الفاشلة، وعدد المثيلات الخلفية السليمة وغير السليمة. يتم تجميع سجل الأداء كل 60 ثانية.

    إشعار

    يتوفر سجل الأداء فقط لـ v1 SKU. بالنسبة إلى v2 SKU، استخدم المقاييس لبيانات الأداء.

فئة سجل الوصول

يتم إنشاء سجل الوصول فقط إذا قمت بتمكينه على كل مثيل Application Gateway، كما هو مفصل في تمكين التسجيل. يتم تخزين البيانات في حساب التخزين الذي حددته عند تمكين التسجيل. يتم تسجيل كل وصول لبوابة التطبيق بتنسيق JSON كما هو موضح.

إشعار

للحصول على المعلومات المتعلقة بوكيل TLS/TCP، تفضل بزيارة مرجع البيانات.

بالنسبة ل Application Gateway وWAF v2 SKU:

قيمة ‏‏الوصف
معرف المثيل مثيل Application Gateway الذي قدم الطلب.
ClientIP IP للعميل المباشر لبوابة التطبيق. إذا كان وكيل آخر أمام بوابة التطبيق الخاص بك، تعرض هذه القيمة IP لوكيل الواجهة هذا.
httpMethod طريقة HTTP المستخدمة في الطلب.
requestUri URI للطلب المستلم.
UserAgent عامل المستخدم من عنوان طلب HTTP.
httpStatus إرجاع التعليمة البرمجية لحالة HTTP إلى العميل من Application Gateway.
إصدار http إصدار HTTP من الطلب.
تم تلقي البايت حجم الحزمة المتلقاة بالبايت.
وحدات البايت المرسلة حجم الحزمة المرسلة بالبايت.
clientResponseTime الفرق الزمني (بالثوان) بين البايت الأول وبوابة تطبيق البايت الأخيرة المرسلة إلى العميل. مفيد في مراقبة وقت معالجة بوابة التطبيق للاستجابات أو العملاء البطيءين.
وقت الالتقاط طول الوقت (بالثوان) الذي يستغرقه البايت الأول من طلب العميل ليتم معالجته وإرسال البايت الأخير الخاص به في الاستجابة للعميل. من المهم ملاحظة أن حقل الوقت المستغرق يتضمن عادةً الوقت الذي تنتقل فيه حزم الطلب والرد عبر الشبكة.
WAFEvaluationTime المدة الزمنية (بالثوان) التي يستغرقها الطلب ليتم معالجته بواسطة WAF.
WAFMode يمكن أن تكون القيمة إما الكشف أو الوقاية.
معرف المعاملة معرف فريد لربط الطلب المستلم من العميل.
تمكين ssl ما إذا كان الاتصال بتجمعات الواجهة الخلفية يستخدم TLS. القيم الصالحة هي تشغيل وإيقاف.
sslCipher مجموعة التشفير المستخدمة لاتصال TLS (إذا تم تمكين TLS).
بروتوكول SSL يكون بروتوكول SSL/TLS قيد الاستخدام (إذا تم تمكين TLS).
sslClientVerify يظهر نتيجة التحقق من شهادة العميل على أنها SUCCESS أو FAILED. تتضمن الحالة الفاشلة معلومات الخطأ.
sslClientCertificateFingerprint بصمة الإبهام SHA1 لشهادة العميل لاتصال TLS ثابت.
sslClientCertificateIssuerName سلسلة DN المصدر لشهادة العميل لاتصال TLS ثابت.
توجيه الخادم الخادم الخلفي الذي يقوم application gateway بتوجيه الطلب إليه.
حالة الخادم التعليمة البرمجية لحالة HTTP للخادم الخلفي.
serverResponseLatency زمن الانتقال (بالثواني)من خادم الواجهة الخلفية.
serverConnectTime الوقت المستغرق في إنشاء اتصال بخادم المصدر.
serverHeaderTime الوقت بين إنشاء اتصال بالخادم المصدر وتلقي البايت الأول من عنوان الاستجابة.
مضيف العنوان المدرج في عنوان المضيف للطلب. إذا أعيدت كتابته باستخدام إعادة كتابة العنوان، يحتوي هذا الحقل على اسم المضيف المحدث.
requestUriWithArgs الأصلي يحتوي هذا الحقل على عنوان URL للطلب الأصلي.
requestUri يحتوي هذا الحقل على عنوان URL بعد عملية إعادة الكتابة على بوابة التطبيق.
المصدرمصدر المصدر منفذ المصدر المستخدم من قبل بوابة التطبيق عند بدء اتصال بالهدف الخلفي.
الأصليالمضيف يحتوي هذا الحقل على اسم مضيف الطلب الأصلي.
error_info سبب الخطأ 4xx و5xx. يعرض رمز خطأ لطلب فاشل. مزيد من التفاصيل في جداول رمز الخطأ في هذه المقالة.
نوع المحتوى نوع المحتوى أو البيانات التي تتم معالجتها أو تسليمها بواسطة بوابة التطبيق.
{
    "timeStamp": "2021-10-14T22:17:11+00:00",
    "resourceId": "/SUBSCRIPTIONS/{subscriptionId}/RESOURCEGROUPS/{resourceGroupName}/PROVIDERS/MICROSOFT.NETWORK/APPLICATIONGATEWAYS/{applicationGatewayName}",
    "listenerName": "HTTP-Listener",
    "ruleName": "Storage-Static-Rule",
    "backendPoolName": "StaticStorageAccount",
    "backendSettingName": "StorageStatic-HTTPS-Setting",
    "operationName": "ApplicationGatewayAccess",
    "category": "ApplicationGatewayAccessLog",
    "properties": {
        "instanceId": "appgw_2",
        "clientIP": "185.42.129.24",
        "clientPort": 45057,
        "httpMethod": "GET",
        "originalRequestUriWithArgs": "\/",
        "requestUri": "\/",
        "requestQuery": "",
        "userAgent": "Mozilla\/5.0 (Windows NT 6.1; WOW64) AppleWebKit\/537.36 (KHTML, like Gecko) Chrome\/52.0.2743.116 Safari\/537.36",
        "httpStatus": 200,
        "httpVersion": "HTTP\/1.1",
        "receivedBytes": 184,
        "sentBytes": 466,
        "clientResponseTime": 0,
        "timeTaken": 0.034,
        "WAFEvaluationTime": "0.000",
        "WAFMode": "Detection",
        "transactionId": "592d1649f75a8d480a3c4dc6a975309d",
        "sslEnabled": "on",
        "sslCipher": "ECDHE-RSA-AES256-GCM-SHA384",
        "sslProtocol": "TLSv1.2",
        "sslClientVerify": "NONE",
        "sslClientCertificateFingerprint": "",
        "sslClientCertificateIssuerName": "",
        "serverRouted": "52.239.221.65:443",
        "serverStatus": "200",
        "serverResponseLatency": "0.028",
        "serverConnectTime":"0.008",
        "serverHeaderTime":"0.028"
        "upstreamSourcePort": "21564",
        "originalHost": "20.110.30.194",
        "host": "20.110.30.194",
        "error_info":"ERRORINFO_NO_ERROR",
        "contentType":"application/json"
    }
}

إشعار

تنشأ سجلات الوصول بقيمة clientIP 127.0.0.1 من عملية أمان داخلية تعمل على مثيلات بوابة التطبيق. يمكنك تجاهل إدخالات السجل هذه بأمان.

بالنسبة ل Application Gateway Standard وWAF SKU (v1):

قيمة ‏‏الوصف
معرف المثيل مثيل Application Gateway الذي قدم الطلب.
ClientIP إنشاء IP للطلب.
منفذ العميل إنشاء منفذ للطلب.
httpMethod طريقة HTTP المستخدمة في الطلب.
requestUri URI للطلب المستلم.
طلب الاستعلام Server-Routed: مثيل تجمع الخلفية الذي تم إرسال الطلب.
X-AzureApplicationGateway-LOG-ID: معرف الارتباط المستخدم للطلب. يمكن استخدامه لاستكشاف مشكلات حركة المرور وإصلاحها على خوادم الواجهة الخلفية.
SERVER-STATUS: رمز استجابة HTTP الذي تلقته بوابة التطبيق من النهاية الخلفية.
UserAgent عامل المستخدم من عنوان طلب HTTP.
httpStatus إرجاع التعليمة البرمجية لحالة HTTP إلى العميل من Application Gateway.
إصدار http إصدار HTTP من الطلب.
تم تلقي البايت حجم الحزمة المتلقاة بالبايت.
وحدات البايت المرسلة حجم الحزمة المرسلة بالبايت.
وقت الالتقاط المدة الزمنية (بالملي ثانية) التي تستغرقها معالجة الطلب وإرسال استجابته. يتم حساب هذه القيمة كفاصل زمني من الوقت الذي تتلقى فيه بوابة التطبيق البايت الأول من طلب HTTP إلى الوقت الذي تنتهي فيه عملية إرسال الاستجابة. من المهم ملاحظة أن حقل الوقت المستغرق يتضمن عادةً الوقت الذي تنتقل فيه حزم الطلب والرد عبر الشبكة.
تمكين ssl ما إذا كان الاتصال بتجمعات الواجهة الخلفية يستخدم TLS/SSL. القيم الصالحة هي تشغيل وإيقاف.
مضيف اسم المضيف الذي تم إرسال الطلب إليه إلى الخادم الخلفي. إذا تم تجاوز اسم مضيف الواجهة الخلفية، فإن هذا الاسم يعكس ذلك.
الأصليالمضيف اسم المضيف الذي تم تلقي الطلب من قبل بوابة التطبيق من العميل.
{
    "resourceId": "/SUBSCRIPTIONS/{subscriptionId}/RESOURCEGROUPS/PEERINGTEST/PROVIDERS/MICROSOFT.NETWORK/APPLICATIONGATEWAYS/{applicationGatewayName}",
    "operationName": "ApplicationGatewayAccess",
    "time": "2017-04-26T19:27:38Z",
    "category": "ApplicationGatewayAccessLog",
    "properties": {
        "instanceId": "ApplicationGatewayRole_IN_0",
        "clientIP": "203.0.113.97",
        "clientPort": 46886,
        "httpMethod": "GET",
        "requestUri": "/phpmyadmin/scripts/setup.php",
        "requestQuery": "X-AzureApplicationGateway-CACHE-HIT=0&SERVER-ROUTED=10.4.0.4&X-AzureApplicationGateway-LOG-ID=aaaa0000-bb11-2222-33cc-444444dddddd&SERVER-STATUS=404",
        "userAgent": "-",
        "httpStatus": 404,
        "httpVersion": "HTTP/1.0",
        "receivedBytes": 65,
        "sentBytes": 553,
        "timeTaken": 205,
        "sslEnabled": "off",
        "host": "www.contoso.com",
        "originalHost": "www.contoso.com"
    }
}

إذا لم تتمكن بوابة التطبيق من إكمال الطلب، فإنها تخزن أحد رموز السبب التالية في حقل error_info لسجل الوصول.

أخطاء 4XX تشير رموز الخطأ 4xx إلى وجود مشكلة في طلب العميل، ولا يمكن لبوابة التطبيق الوفاء بها.
ERRORINFO_INVALID_METHOD أرسل العميل طلبا غير متوافق مع RFC. الأسباب المحتملة: العميل الذي يستخدم أسلوب HTTP غير مدعوم من قبل الخادم، الأسلوب الذي به خطأ إملائي، إصدار بروتوكول HTTP غير متوافق وما إلى ذلك.
ERRORINFO_INVALID_REQUEST لا يمكن للخادم تلبية الطلب بسبب بناء جملة غير صحيح.
ERRORINFO_INVALID_VERSION تلقت بوابة التطبيق طلبا بإصدار HTTP غير صالح أو غير معتمد.
ERRORINFO_INVALID_09_METHOD أرسل العميل طلبا مع إصدار بروتوكول HTTP 0.9.
ERRORINFO_INVALID_HOST القيمة المتوفرة في عنوان "المضيف" مفقودة أو منسقة بشكل غير صحيح أو لا تتطابق مع قيمة المضيف المتوقعة. على سبيل المثال، عندما لا يوجد مستمع أساسي، ولا يتطابق أي من أسماء مضيفي وحدات الاستماع متعددة المواقع مع المضيف.
ERRORINFO_INVALID_CONTENT_LENGTH لا يتطابق طول المحتوى المحدد من قبل العميل في عنوان طول المحتوى مع الطول الفعلي للمحتوى في الطلب.
ERRORINFO_INVALID_METHOD_TRACE أرسل العميل أسلوب HTTP TRACE، والذي لا تدعمه بوابة التطبيق.
ERRORINFO_CLIENT_CLOSED_REQUEST أغلق العميل الاتصال ببوابة التطبيق قبل انقضاء فترة مهلة الخمول. تحقق مما إذا كانت فترة مهلة العميل أكبر من فترة مهلة الخمول لبوابة التطبيق.
ERRORINFO_REQUEST_URI_INVALID يشير إلى وجود مشكلة في معرف الموارد الموحد (URI) المتوفر في طلب العميل.
ERRORINFO_HTTP_NO_HOST_HEADER أرسل العميل طلبا بدون عنوان المضيف.
ERRORINFO_HTTP_TO_HTTPS_PORT أرسل العميل طلب HTTP عادي إلى منفذ HTTPS.
ERRORINFO_HTTPS_NO_CERT يشير إلى أن العميل لا يرسل شهادة TLS صالحة ومكونة بشكل صحيح أثناء مصادقة TLS المتبادلة.
ERRORINFO_INVALID_HEADER (4xx) يشير إلى أن طلب HTTP من العميل يحتوي على رأس مضيف مشوه أو منظم بشكل غير صحيح، مما يمنع بوابة التطبيق من معالجة الطلب وتوجيهه بشكل صحيح إلى الخادم الخلفي
ERRORINFO_CLIENT_TIMED_OUT يشير هذا الخطأ إلى أن العميل أنهى الاتصال لأنه لم يتلق استجابة من الخادم الخلفي خلال فترة المهلة المكونة له. يحدث هذا عادة بسبب خادم خلفي بطيء أو محمل بشكل زائد أو يواجه مشكلات تشغيلية.
ERRORINFO_REQUEST_URI_TOO_LARGE يشير هذا الخطأ إلى أن عنوان URL في طلب HTTP يتجاوز الحد الأقصى للطول الذي تم تكوين الخادم لقبوله. الحد الافتراضي لطول عنوان URL (بما في ذلك معلمات الاستعلام)، هو 8 كيلوبايت
ERRORINFO_REQUEST_HEADER_TOO_LARGE يشير هذا الخطأ إلى أن الحجم الإجمالي لرؤوس طلبات HTTP المرسلة من قبل العميل يتجاوز حد 32 كيلوبايت الذي تفرضه بوابة التطبيق. لاحظ أن هذا الحد ثابت ولا يمكن تخصيصه.
ERRORINFO_REQUEST_URI_UNSAFE يظهر هذا الخطأ أن WAF وجد محتوى غير آمن أو مشوه في عنوان URI للطلب. تحقق من سجلات WAF لمعرفة القاعدة التي تم تشغيلها وتحديد ما إذا كان الطلب ضارا أو تم وضع علامة عليه عن طريق الخطأ، وربما يحتاج إلى تعديلات قاعدة WAF.
ERRORINFO_HTTPS_CERT_VERIFY_ERROR يتم طرح هذا الخطأ إذا كانت شهادة TLS للعميل المقدمة أثناء تأكيد اتصال TLS المتبادلة إما غير صالحة أو غير موثوق بها.
ERRORINFO_HTTP_MISDIRECTED_REQUEST تقوم بوابة التطبيق بإرجاع خطأ طلب غير صحيح إذا لم يتم تكوين الخادم الخلفي للاستجابة إلى اسم المضيف هذا في طلب العميل خاصة في سيناريوهات SSL/TLS التي تتضمن إشارة اسم الخادم (SNI)
ERRORINFO_HTTP_NOT_FOUND تقوم بوابة التطبيق بإرجاع خطأ لم يتم العثور عليه عندما يتعذر على الخادم الخلفي العثور على المورد المطلوب. يحدث هذا عادة عندما لا يكون مسار URL المطلوب موجودا على الخادم الخلفي أو هناك تكوينات خاطئة في قواعد التوجيه في بوابة التطبيق، ما يؤدي إلى إعادة توجيه الطلبات إلى تجمع الخلفية الخطأ
ERRORINFO_CLIENT_SSL_CERT_ERROR واجهت بوابة التطبيق مشكلة في شهادة SSL للعميل أثناء تأكيد اتصال TLS، مما يمنع المصادقة الناجحة. يحدث هذا عادة عند تكوين AppGW للمصادقة المتبادلة ولا يتم توفير شهادة العميل
أخطاء 5XX ‏‏الوصف
ERRORINFO_UPSTREAM_NO_LIVE بوابة التطبيق غير قادرة على العثور على أي خوادم خلفية نشطة أو يمكن الوصول إليها لمعالجة الطلبات الواردة.
ERRORINFO_EMPTY_BACKEND_POOL يشير هذا إلى أن AppGW لا يمكنه تلبية الطلب لأن تجمع الخلفية فارغ.
ERRORINFO_UPSTREAM_CLOSED_CONNECTION أغلق الخادم الخلفي الاتصال بشكل غير متوقع أو قبل معالجة الطلب بالكامل. قد يحدث هذا الشرط بسبب وصول الخادم الخلفي إلى حدوده، أو تعطله، وما إلى ذلك.
ERRORINFO_UPSTREAM_TIMED_OUT تم إغلاق اتصال TCP الذي تم إنشاؤه مع الخادم حيث استغرق الاتصال وقتا أطول من قيمة المهلة المكونة.
ERRORINFO_INVALID_HEADER اكتشفت بوابة التطبيق رأسا جزئيا غير صالح وإعادة توجيه العنوان المتبقي إلى الخلفية، والتي استجابت ب 500. تأكد من أن عنوان طلب العميل لا يحتوي على CR أو LF أو NULL أو أحرف مشابهة. استبدل هذه الأحرف ب SP (مسافة بيضاء).
ERRORINFO_EMPTY_BACKEND_POOL يشير هذا إلى أن بوابة التطبيق لا يمكنها تلبية الطلب لأن تجمع الواجهة الخلفية فارغ.
ERRORINFO_UPSTREAM_RESPONSE_HEADER_TOO_LARGE تتجاوز رؤوس استجابة HTTP الخاصة بالخادم الخلفي الحد الأقصى للحجم الذي يمكن لبوابة تطبيق Azure معالجته. تفرض بوابة التطبيق حدا ثابتا يبلغ 32 كيلوبايت لرؤوس الاستجابة، ويمكن أن يؤدي تجاوز هذا الحد إلى 502 بوابة غير صحيحة.
ERRORINFO_UPSTREAM_NO_RESOLVER يشير هذا الخطأ إلى أن الشبكة الظاهرية لا تحتوي على محلل DNS تم تكوينه لترجمة أسماء المضيفين إلى عناوين IP
ERRORINFO_UPSTREAM_SSL_CERT_VERIFY_ERROR يحدث هذا الخطأ عندما يتعذر على Application Gateway التحقق من شهادة الواجهة الخلفية بسبب مشكلات مثل فشل الثقة وانتهاء الصلاحية والسلسلة غير المكتملة وما إلى ذلك. فشل AppGW في تأكيد اتصال SSL/TLS ووضع علامة على الواجهة الخلفية على أنها غير سليمة
ERRORINFO_UPSTREAM_SSL_CERT_MISMATCH يحدث هذا الخطأ بسبب عدم تطابق بين الاسم المشترك/SAN في شهادة الخادم الخلفي واسم المضيف المتوقع في FQDN الذي تم تكوينه في تجمع الواجهة الخلفية أو المحدد في إعدادات HTTP.

فئة سجل جدار الحماية

يتم إنشاء سجل جدار الحماية فقط إذا قمت بتمكينه لكل بوابة تطبيق، كما هو مفصل في تمكين التسجيل. كما يتطلب هذا السجل أيضاً تكوين جدار حماية تطبيق الويب على application gateway. يتم تخزين البيانات في حساب التخزين الذي حددته عند تمكين التسجيل. يتم تسجيل البيانات التالية:

قيمة ‏‏الوصف
معرف المثيل مثيل Application Gateway الذي يتم من أجله إنشاء بيانات جدار الحماية. بالنسبة لبوابة تطبيق متعددة المثيلات، هناك صف واحد لكل مثيل.
clientIp إنشاء IP للطلب.
منفذ العميل إنشاء منفذ للطلب.
requestUri URL للطلب المستلم.
نوع مجموعة القواعد نوع مجموعة القواعد. القيمة المتوفرة هي OWASP.
ruleSetVersion إصدار مجموعة القواعد المستخدمة. القيم المتوفرة هي 2.2.9 و3.0.
معرف القاعدة معرّف القاعدة للحدث المشغل.
رسالة رسالة سهلة الاستخدام للحدث المشغل. يتم توفير المزيد من التفاصيل في قسم التفاصيل.
إجراء الإجراءات المتخذة بناءً على الطلب. يتم حظر القيم المتوفرة والسماح بها (للقواعد المخصصة)، ومطابقتها (عندما تتطابق قاعدة مع جزء من الطلب)، ويتم الكشف عنها وحظرها (كلاهما للقواعد الإلزامية، اعتمادا على ما إذا كان WAF في وضع الكشف أو الوقاية).
موقع الموقع الذي تم إنشاء السجل من أجله. حاليا، يتم سرد العمومية فقط لأن القواعد عمومية.
التفاصيل تفاصيل الحدث المشغل.
التفاصيل.الرسالة وصف القاعدة.
تفاصيل البيانات بيانات محددة تم العثور عليها عند الطلب تطابق القاعدة.
تفاصيل ملف ملف التكوين الذي يحتوي على القاعدة.
تفاصيل الخط رقم السطر في ملف التكوين الذي قام بتشغيل الحدث.
اسم المضيف اسم المضيف أو عنوان IP لـ Application Gateway.
معرف المعاملة معرف فريد معاملة معينة، مما يساعد على تجميع انتهاكات قواعد متعددة حدثت ضمن نفس الطلب.
{
    "timeStamp": "2021-10-14T22:17:11+00:00",
    "resourceId": "/SUBSCRIPTIONS/{subscriptionId}/RESOURCEGROUPS/{resourceGroupName}/PROVIDERS/MICROSOFT.NETWORK/APPLICATIONGATEWAYS/{applicationGatewayName}",
    "operationName": "ApplicationGatewayFirewall",
    "category": "ApplicationGatewayFirewallLog",
    "properties": {
        "instanceId": "appgw_2",
        "clientIp": "185.42.129.24",
        "clientPort": "",
        "requestUri": "\/",
        "ruleSetType": "OWASP_CRS",
        "ruleSetVersion": "3.0.0",
        "ruleId": "920350",
        "message": "Host header is a numeric IP address",
        "action": "Matched",
        "site": "Global",
        "details": {
            "message": "Warning. Pattern match \\\"^[\\\\d.:]+$\\\" at REQUEST_HEADERS:Host .... ",
            "data": "20.110.30.194:80",
            "file": "rules\/REQUEST-920-PROTOCOL-ENFORCEMENT.conf",
            "line": "791"
        },
        "hostname": "20.110.30.194:80",
        "transactionId": "592d1649f75a8d480a3c4dc6a975309d",
        "policyId": "default",
        "policyScope": "Global",
        "policyScopeName": "Global"
    }
}

فئة سجل الأداء

يتم إنشاء سجل الأداء فقط إذا قمت بتمكينه على كل مثيل Application Gateway، كما هو مفصل في تمكين التسجيل. يتم تخزين البيانات في حساب التخزين الذي حددته عند تمكين التسجيل. يتم إنشاء بيانات سجل الأداء في فترات زمنية مدتها دقيقة واحدة. وهي متاحة فقط ل v1 SKU. بالنسبة إلى v2 SKU، استخدم المقاييس لبيانات الأداء. يتم تسجيل البيانات التالية:

قيمة ‏‏الوصف
معرف المثيل مثيل Application Gateway الذي يتم إنشاء بيانات الأداء من أجله. بالنسبة لبوابة تطبيق متعددة المثيلات، هناك صف واحد لكل مثيل.
عدد المضيف الصحي عدد المضيفين الأصحاء في تجمع الخلفية.
غير صحتيHostCount عدد المضيفين غير السليمين في تجمع الخلفية.
طلب عدد الطلبات التي تقديمها.
زمن الوصول متوسط زمن الوصول (بالملي ثانية) للطلبات من النسخة إلى النهاية الخلفية التي تخدم الطلبات.
فشل طلب الحساب عدد الطلبات الفاشلة.
معدل النقل متوسط معدل النقل منذ السجل الأخير، مقاساً بالبايت في الثانية.
{
    "resourceId": "/SUBSCRIPTIONS/{subscriptionId}/RESOURCEGROUPS/{resourceGroupName}/PROVIDERS/MICROSOFT.NETWORK/APPLICATIONGATEWAYS/{applicationGatewayName}",
    "operationName": "ApplicationGatewayPerformance",
    "time": "2016-04-09T00:00:00Z",
    "category": "ApplicationGatewayPerformanceLog",
    "properties":
    {
        "instanceId":"ApplicationGatewayRole_IN_1",
        "healthyHostCount":"4",
        "unHealthyHostCount":"0",
        "requestCount":"185",
        "latency":"0",
        "failedRequestCount":"0",
        "throughput":"119427"
    }
}

إشعار

يتم حساب زمن الانتقال من وقت استلام البايت الأول من طلب HTTP إلى وقت إرسال البايت الأخير من استجابة HTTP. إنه مجموع وقت معالجة Application Gateway بالإضافة إلى تكلفة الشبكة حتى النهاية، بالإضافة إلى الوقت الذي تستغرقه حتى النهاية لمعالجة الطلب.

سجلات Azure Monitor وجداول Log Analytics

تستخدم بوابة تطبيق Azure جدول تشخيصات Azure لتخزين معلومات سجل الموارد. الأعمدة التالية ذات صلة.

الخاصية ‏‏الوصف
requestUri_s URI الخاص بطلب العميل.
رسالة رسائل إعلامية مثل "هجوم حقن SQL"
userAgent_s تفاصيل عميل المستخدم لطلب العميل
ruleName_s طلب قاعدة التحويل المستخدمة لخدمة هذا الطلب
httpMethod_s أسلوب HTTP لطلب العميل
instanceId_s مثيل Appgw الذي يتم توجيه طلب العميل إليه للتقييم
httpVersion_s إصدار HTTP من طلب العميل
clientIP_s IP الذي يتم الطلب منه
host_s عنوان المضيف لطلب العميل
requestQuery_s سلسلة الاستعلام كجزء من طلب العميل
sslEnabled_s هل طلب العميل له SSL ممكن

جداول سجلات Azure Monitor

يسرد هذا القسم جداول سجلات Azure Monitor ذات الصلة بهذه الخدمة، والتي تتوفر للاستعلام بواسطة Log Analytics باستخدام استعلامات Kusto. تحتوي الجداول على بيانات سجل الموارد وربما أكثر اعتمادا على ما يتم جمعه وتوجيهه إليها.

بوابة التطبيق Microsoft.Network/applicationGateways

سجلات وكيل TLS/TCP

يوفر وكيل الطبقة 4 لبوابة التطبيق بيانات السجل من خلال سجلات الوصول. يتم إنشاء هذه السجلات ونشرها فقط إذا تم تكوينها في إعدادات التشخيص للبوابة الخاصة بك. راجع أيضا: الفئات المدعومة لسجلات موارد Azure Monitor.

إشعار

تتوفر الأعمدة التي تحتوي على تفاصيل المصادقة المتبادلة لمستمع TLS حاليا فقط من خلال جدول AzureDiagnostics.

الفئة فئة سجل الموارد
مجموعة الموارد مجموعة الموارد التي ينتمي إليها مورد بوابة التطبيق.
SubscriptionId. معرف الاشتراك لمورد بوابة التطبيق.
موفر المورد هذه القيمة هي MICROSOFT. NETWORK لبوابة التطبيق.
مورد اسم مورد بوابة التطبيق.
نوع المورد هذه القيمة هي APPLICATIONGATEWAYS.
اسم القاعدة اسم قاعدة التوجيه التي قدمت طلب الاتصال.
معرف المثيل مثيل Application Gateway الذي قدم الطلب.
ClientIP إنشاء IP للطلب.
تم تلقي البايت البيانات المستلمة من عميل إلى بوابة، بالبايت.
وحدات البايت المرسلة البيانات المرسلة من البوابة إلى العميل، بالبايت.
اسم وحدة الاستماع اسم وحدة الاستماع التي أنشأت اتصال الواجهة الأمامية مع العميل.
backendSettingName اسم إعداد الواجهة الخلفية المستخدم للاتصال الخلفي.
backendPoolName اسم تجمع الواجهة الخلفية الذي تم تحديد الخادم الهدف منه لإنشاء اتصال الواجهة الخلفية.
البروتوكول TCP (بغض النظر عن كونه TCP أو TLS، فإن قيمة البروتوكول هي TCP دائما).
وقت الجلسة مدة الجلسة، بالثوان (هذه القيمة لجلسة عمل client-appgw>).
وحدات البايت المصدر البيانات المرسلة إلى خادم الواجهة الخلفية، بالبايت.
وحدات البايت المتلقين للمعلومات البيانات المستلمة من الخادم الخلفي، بالبايت.
وقت انتقال البيانات من المصدر مدة الجلسة، بالثوان (هذه القيمة لجلسة appgw-backend>).
sslCipher يتم استخدام مجموعة التشفير لاتصال TLS (لمستمعي بروتوكول TLS).
بروتوكول SSL بروتوكول SSL/TLS المستخدم (لمستمعي بروتوكول TLS).
توجيه الخادم عنوان IP للخادم الخلفي ورقم المنفذ الذي تم توجيه حركة المرور إليه.
حالة الخادم 200 - اكتملت الجلسة بنجاح. 400 - تعذر تحليل بيانات العميل. 500 - خطأ خادم داخلي. 502 - بوابة سيئة. على سبيل المثال، عندما يتعذر الوصول إلى خادم المصدر. 503 - الخدمة غير متوفرة. على سبيل المثال، إذا كان الوصول محدودا بعدد الاتصالات.
error_info سبب الخطأ وفقا للتعليمات البرمجية serverStatus.
معرف المورد URI لمورد بوابة التطبيق.

سجل النشاط

يسرد الجدول المرتبط العمليات التي يمكن تسجيلها في سجل النشاط لهذه الخدمة. هذه العمليات هي مجموعة فرعية من جميع عمليات موفر الموارد المحتملة في سجل النشاط.

لمزيد من المعلومات حول مخطط إدخالات سجل النشاط، راجع مخطط سجل النشاط.

يمكنك استخدام سجلات نشاط Azure لعرض جميع العمليات التي يتم إرسالها إلى اشتراك Azure وحالتها. يتم تجميع إدخالات سجل النشاط بشكل افتراضي. يمكنك عرضها في مدخل Microsoft Azure. كانت سجلات نشاط Azure تعرف سابقا بالسجلات التشغيلية وسجلات التدقيق.

ينشئ Azure سجلات النشاط بشكل افتراضي. يتم الاحتفاظ بالسجلات لمدة 90 يوماً في مخزن سجلات أحداث Azure. تعرف على المزيد حول هذه السجلات من خلال قراءة مقالة عرض الأحداث وسجل النشاط.

المحتوى ذو الصلة

  • Last updated on
