مقاييس "بوابة التطبيق"

مقالة
08/10/2024

تنشر بوابة التطبيق نقاط البيانات إلى Azure Monitor لأداء Application Gateway والمثيلات الخلفية. تسمى نقاط البيانات هذه المقاييس، وهي قيم رقمية في مجموعة مرتبة من بيانات السلسلة الزمنية. تصف المقاييس بعض جوانب بوابة التطبيق في وقت معين. إذا كانت هناك طلبات تتدفق عبر "بوابة التطبيق"، فإنها تقيس وترسل مقاييسها في فواصل زمنية من 60 ثانية. إذا لم تكن هناك طلبات تتدفق عبر بوابة التطبيق أو لا توجد بيانات لمقياس، فلن يتم الإبلاغ عن المقياس. لمزيد من المعلومات، راجع مقاييس Azure Monitor.

المقاييس مدعومة من قبل SKU لبوابة التطبيق الإصدار الثاني

إشعار

للحصول على المعلومات المتعلقة بوكيل TLS/TCP، تفضل بزيارة مرجع البيانات.

مقاييس التوقيت

توفر بوابة التطبيق العديد من مقاييس التوقيت المضمنة المتعلقة بالطلب والاستجابة، والتي يتم قياسها جميعًا بالمللي ثانية.

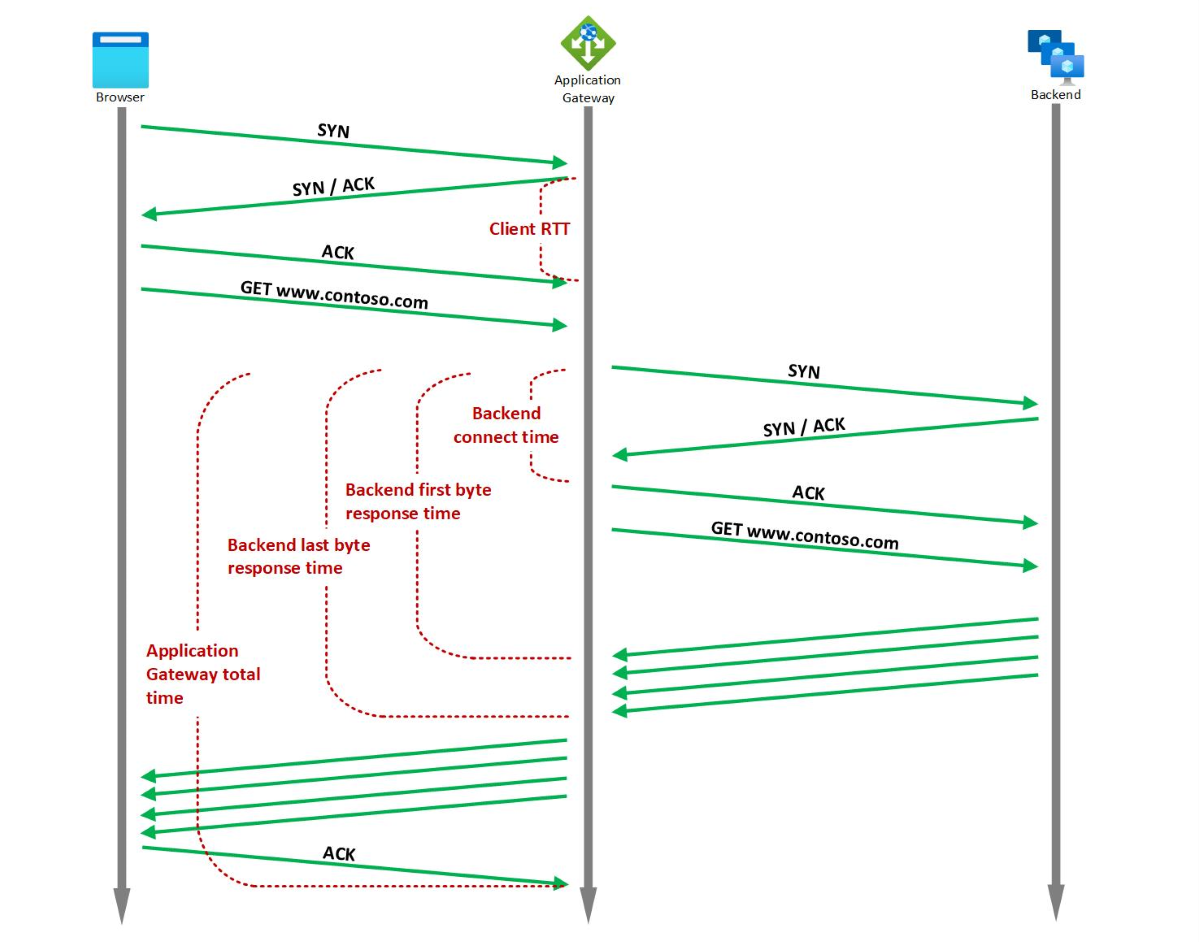

[رسم تخطيطي لمقاييس التوقيت لبوابة التطبيق

إشعار

إذا كان هناك أكثر من وحدة استماع واحدة في بوابة التطبيق، فعندئذ قم دائما بالتصفية حسب بعد وحدة الاستماع أثناء مقارنة مقاييس زمن الانتقال المختلفة من أجل الحصول على استدلال ذي معنى.

إشعار

قد تتم ملاحظة زمن الانتقال في بيانات القياس، حيث يتم تجميع جميع المقاييس على فترات زمنية مدتها دقيقة واحدة. قد يختلف زمن الانتقال هذا لمثيلات بوابة التطبيق المختلفة استنادا إلى وقت بدء القياس.

يمكنك استخدام مقاييس التوقيت لتحديد ما إذا كان التباطؤ الذي تمت ملاحظته بسبب شبكة العميل أو أداء بوابة التطبيق أو الشبكة الخلفية وتشبع مكدس TCP للخادم الخلفي أو أداء تطبيق الواجهة الخلفية أو حجم ملف كبير. لمزيد من المعلومات، راجع مقاييس التوقيت.

على سبيل المثال، إذا كان هناك ارتفاع في اتجاه وقت استجابة البايت الأول للواجهة الخلفية ولكن اتجاه وقت اتصال الخلفية مستقر، يمكنك استنتاج أن بوابة التطبيق لزمن انتقال الخلفية والوقت المستغرق لتأسيس الاتصال مستقرة. يحدث الارتفاع بسبب زيادة وقت استجابة تطبيق الواجهة الخلفية. من ناحية أخرى، إذا كان الارتفاع الحاد في وقت استجابة البايت الأول للواجهة الخلفية مقترنا بطفح مطابق في وقت اتصال الواجهة الخلفية، يمكنك استنتاج أن الشبكة بين بوابة التطبيق والخادم الخلفي أو مكدس TCP للخادم الخلفي قد تشبعت.

إذا لاحظت ارتفاعا في وقت استجابة البايت الأخير للخلفية ولكن وقت استجابة البايت الأول للخلفية مستقر، يمكنك استنتاج أن الارتفاع بسبب طلب ملف أكبر.

وبالمثل، إذا كان إجمالي وقت بوابة التطبيق له ارتفاع حاد ولكن وقت استجابة البايت الأخير للخلفية مستقر، حينها يمكن أن يكون علامة على ازدحام الأداء في بوابة التطبيق أو ازدحام في الشبكة بين العميل وبوابة التطبيق. بالإضافة إلى ذلك، إذا كان لدى RTT العميل أيضا ارتفاع مطابق، فهذا يشير إلى أن التدهور يرجع إلى الشبكة بين العميل وبوابة التطبيق.

مقاييس بوابة التطبيق

بالنسبة ل Application Gateway، هناك العديد من المقاييس المتاحة. للحصول على قائمة، راجع مقاييس بوابة التطبيق.

مقاييس الخلفية

بالنسبة ل Application Gateway، هناك العديد من مقاييس الواجهة الخلفية المتاحة. للحصول على قائمة، راجع مقاييس الواجهة الخلفية.

مقاييس جدار حماية تطبيق الويب (WAF)

للحصول على معلومات حول مراقبة WAF، راجع مقاييس WAF v2 ومقاييس WAF v1.

تصور المقاييس

استعرض للوصول إلى بوابة تطبيق، ضمن مراقبة حدد المقاييس. لعرض القيم المتاحة، حدد القائمة المنسدلة METRIC.

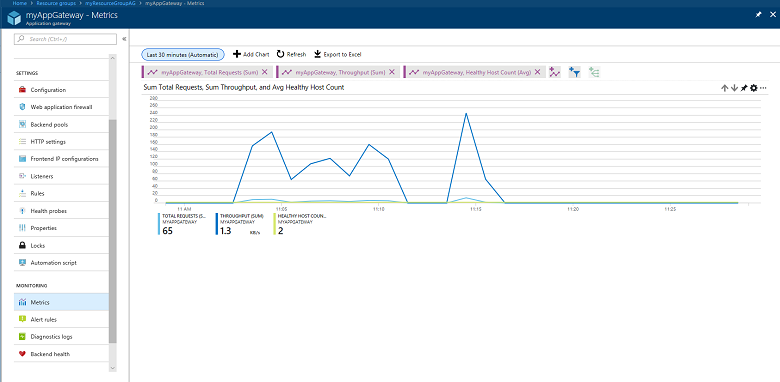

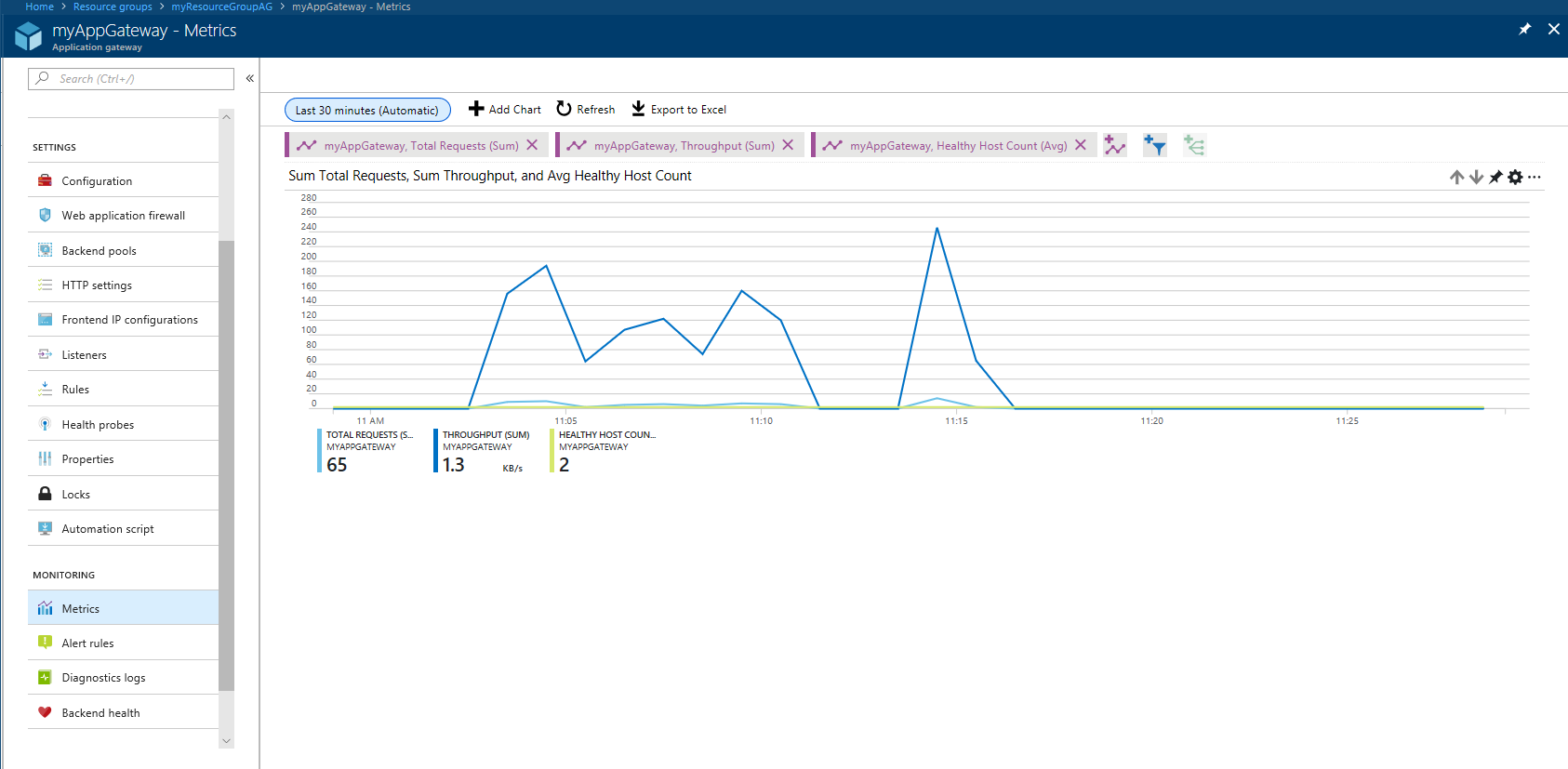

في الصورة التالية، يمكنك مشاهدة مثال لثلاثة مقاييس معروضة لآخر 30 دقيقة:

للاطلاع على قائمة المقاييس الحالية، راجع المقاييس المدعومة من Azure Monitor.

قواعد التنبيه للمقاييس

يمكنك بدء تشغيل قواعد التنبيه استناداً إلى مقاييس مورد ما. على سبيل المثال، قد يستدعي التنبيه خطاف ويب أو بريداً إلكترونياً لأحد المسؤولين إذا كان معدل نقل بوابة التطبيق أعلى أو أدنى أو عند حد لفترة زمنية محددة.

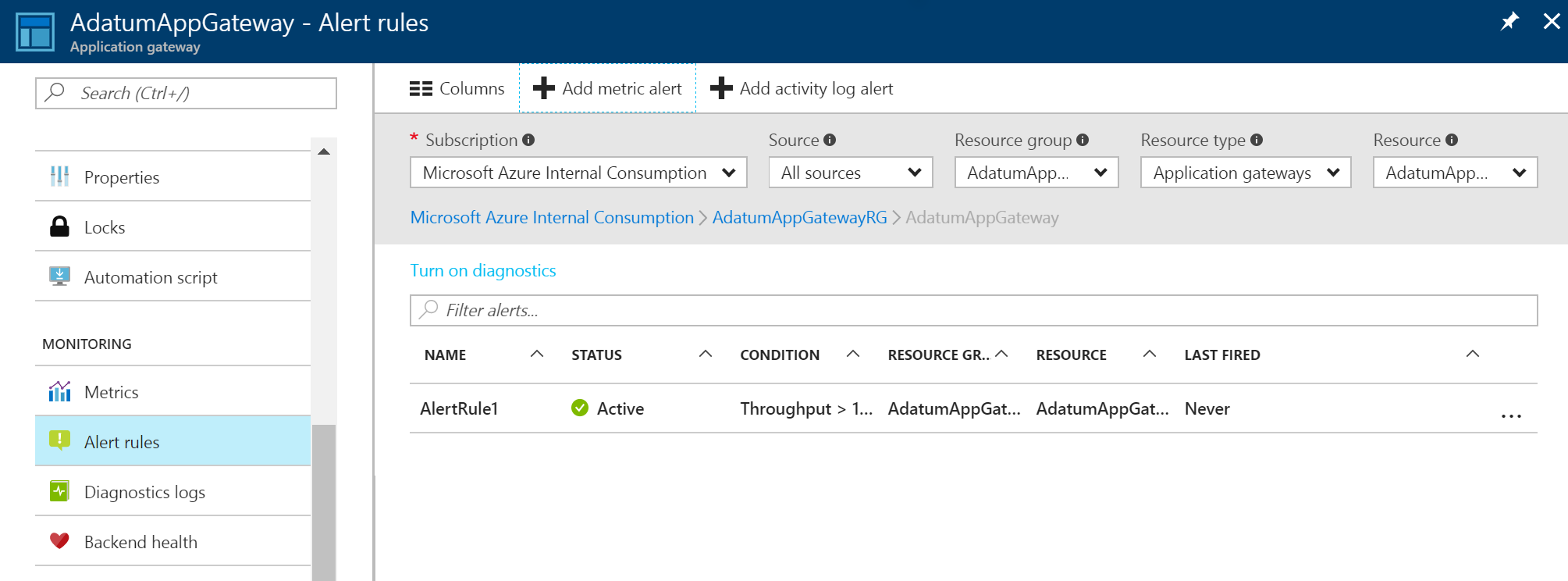

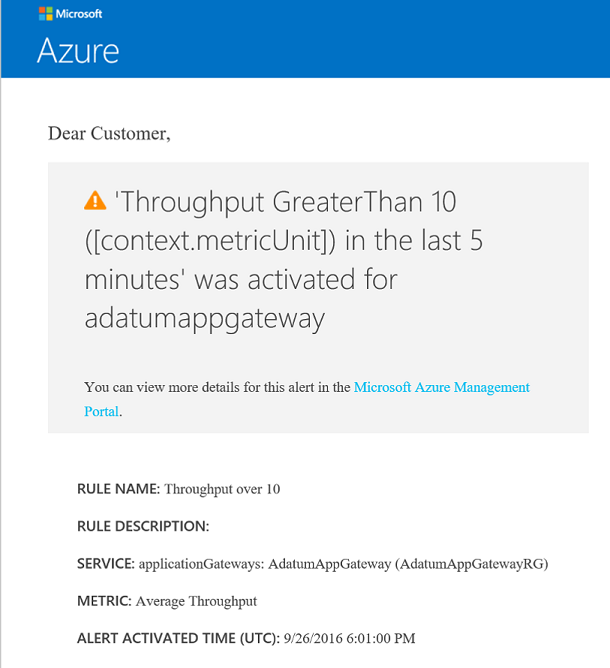

المثال التالي يوضح لك كيفية إنشاء قاعدة تنبيه ترسل رسالة بريد إلكتروني إلى مسؤول بعد وصول معدل النقل لحد ما:

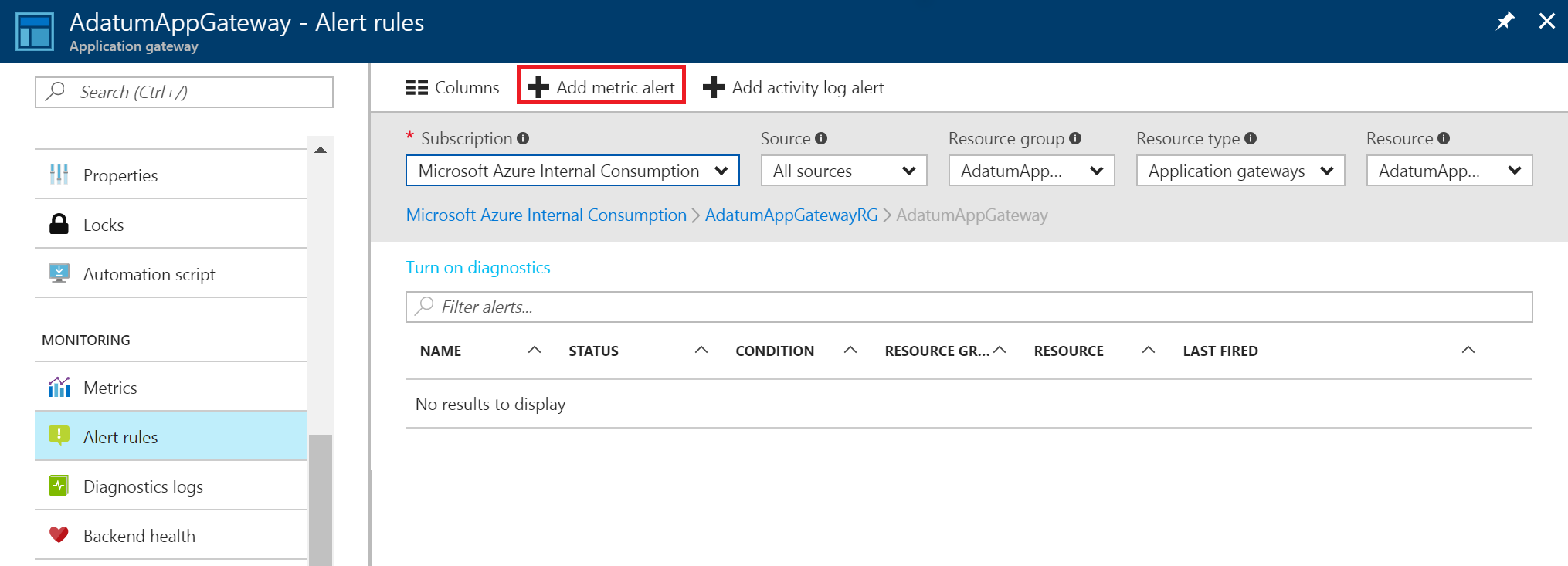

حدد إضافة تنبيه قياس لفتح صفحة إضافة قاعدة. يمكنك أيضاً الوصول إلى هذه الصفحة من صفحة المقاييس.

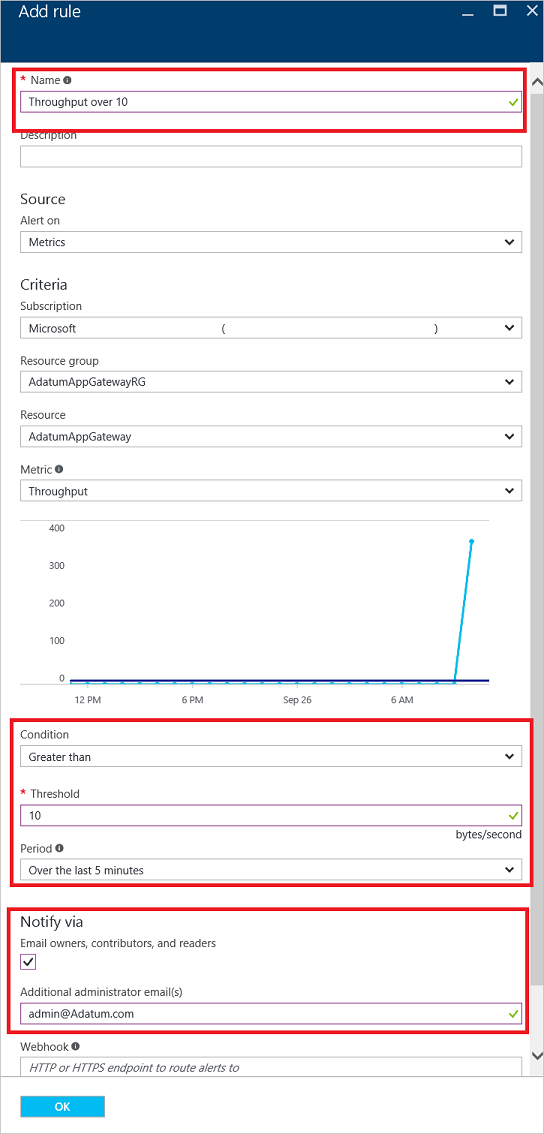

في صفحة إضافة قاعدة، قم بتعبئة أقسام الاسم والشرط والإعلام، وحدد موافق.
- في محدد الشرط، حدد إحدى القيم الأربعة: أكبر من أو أكبر من أو يساوي أو أقل من أو أقل من أو يساوي.
- في محدد الفترة، حدد فترة من خمس دقائق إلى ست ساعات.
- إذا حددت مالكي البريد الإلكتروني والمساهمين والقراء، يمكن أن يكون البريد الإلكتروني ديناميكيا، استنادا إلى المستخدمين الذين لديهم حق الوصول إلى هذا المورد. وإلا، يمكنك توفير قائمة مفصولة بفاصلة من المستخدمين في المربع بريد إلكتروني إضافي للمسؤول.
