تحتوي هذه المقالة على كافة معلومات مرجع المراقبة لهذه الخدمة.
للحصول على تفاصيل حول البيانات التي يمكنك جمعها ل ExpressRoute وكيفية استخدامها، راجع مراقبة Azure ExpressRoute.
المقاييس
يسرد هذا القسم جميع مقاييس النظام الأساسي التي تم جمعها تلقائيا لهذه الخدمة. هذه المقاييس هي أيضا جزء من القائمة العمومية كل مقاييس النظام الأساسي المدعومة في Azure Monitor.
للحصول على معلومات حول الاحتفاظ بالمقاييس، راجع نظرة عامة على Azure Monitor Metrics.
إشعار
يمكنك مشاهدة مقاييس GlobalGlobalReachBitsInPerSecond و GlobalGlobalReachBitsOutPerSecond فقط إذا تم إنشاء اتصال Global Reach واحد على الأقل.
المقاييس المدعومة ل Microsoft.Network/expressRouteCircuits
يسرد الجدول التالي المقاييس المتوفرة لنوع مورد Microsoft.Network/expressRouteCircuits.
- قد لا تكون كافة الأعمدة موجودة في كل جدول.
- قد تكون بعض الأعمدة خارج ناحية عرض الصفحة. حدد توسيع الجدول لعرض كافة الأعمدة المتوفرة.
عناوين الجدول
- الفئة - مجموعة المقاييس أو التصنيف.
- Metric - اسم عرض المقياس كما يظهر في مدخل Azure.
- الاسم في واجهة برمجة تطبيقات REST - اسم المقياس كما هو مشار إليه في واجهة برمجة تطبيقات REST.
- الوحدة - وحدة القياس.
- التجميع - نوع التجميع الافتراضي. القيم الصالحة: المتوسط (المتوسط)، الحد الأدنى (الحد الأدنى)، الحد الأقصى (الحد الأقصى)، الإجمالي (المجموع)، العدد.
- - أبعاد الأبعاد المتوفرة للمقياس.
-
- يتم فيها أخذ عينات من المقياس. على سبيل المثال،
PT1Mيشير إلى أن المقياس يتم أخذ عينات كل دقيقة،PT30Mكل 30 دقيقة،PT1Hكل ساعة، وما إلى ذلك. - DS Export- ما إذا كان المقياس قابلا للتصدير إلى سجلات Azure Monitor عبر إعدادات التشخيص. للحصول على معلومات حول تصدير المقاييس، راجع إنشاء إعدادات التشخيص في Azure Monitor.
الفئة: توفر الدائرة
| Metric | الاسم في واجهة برمجة تطبيقات REST | مقاييس النظام الأساسي المتقدمة | الوحدة | التجميع | أبعاد | الحبوب الزمنية | تصدير DS |
|---|---|---|---|---|---|---|---|
|
توفر Arp توفر ARP من MSEE إلى جميع النظراء. |
ArpAvailability |
لا | نسبة مئوية | المتوسط |
PeeringType، Peer |
PT1M | نعم |
|
توافر Bgp توفر BGP من MSEE إلى جميع النظراء. |
BgpAvailability |
لا | نسبة مئوية | المتوسط |
PeeringType، Peer |
PT1M | نعم |
الفئة: دائرة Qos
| Metric | الاسم في واجهة برمجة تطبيقات REST | مقاييس النظام الأساسي المتقدمة | الوحدة | التجميع | أبعاد | الحبوب الزمنية | تصدير DS |
|---|---|---|---|---|---|---|---|
|
MulticloudInterconnectDroppedInBitsPerSecond البتات الداخلية للبيانات الواردة في الثانية |
PerDeviceQosDropBitsInPerSecond |
لا | BitsPerSecond | المتوسط | <لا شيء> | PT5M، PT15M، PT30M، PT1H، PT6H، PT12H، P1D | نعم |
|
MulticloudInterconnectDroppedOutBitsPerSecond البتات الصادرة عن البيانات الواردة في الثانية |
PerDeviceQosDropBitsOutPerSecond |
لا | BitsPerSecond | المتوسط | <لا شيء> | PT5M، PT15M، PT30M، PT1H، PT6H، PT12H، P1D | نعم |
|
تم إسقاطInBitsPerSecond البتات الداخلية للبيانات الواردة في الثانية |
QosDropBitsInPerSecond |
لا | BitsPerSecond | المتوسط | <لا شيء> | PT5M، PT15M، PT30M، PT1H، PT6H، PT12H، P1D | نعم |
|
إسقاطBitsPerSecond البتات الصادرة عن البيانات الواردة في الثانية |
QosDropBitsOutPerSecond |
لا | BitsPerSecond | المتوسط | <لا شيء> | PT5M، PT15M، PT30M، PT1H، PT6H، PT12H، P1D | نعم |
الفئة: نسبة استخدام الشبكة للدائرة
| Metric | الاسم في واجهة برمجة تطبيقات REST | مقاييس النظام الأساسي المتقدمة | الوحدة | التجميع | أبعاد | الحبوب الزمنية | تصدير DS |
|---|---|---|---|---|---|---|---|
|
BitsInPerSecond Azure دخول البتات في الثانية |
BitsInPerSecond |
لا | BitsPerSecond | الإجمالي (المجموع)، المتوسط، الحد الأدنى، الحد الأقصى |
PeeringType، DeviceRole |
PT1M | نعم |
|
BitsOutPerSecond Azure خروج البتات في الثانية |
BitsOutPerSecond |
لا | BitsPerSecond | الإجمالي (المجموع)، المتوسط، الحد الأدنى، الحد الأقصى |
PeeringType، DeviceRole |
PT1M | نعم |
|
EgressBandwidthUtilization استخدام النسبة المئوية للنطاق الترددي لرابط الخروج |
EgressBandwidthUtilization |
لا | نسبة مئوية | الحد الأقصى |
PeeringType، DeviceRole |
PT1M | نعم |
|
IngressBandwidthUtilization استخدام النسبة المئوية للنطاق الترددي لرابط الدخول |
IngressBandwidthUtilization |
لا | نسبة مئوية | الحد الأقصى |
PeeringType، DeviceRole |
PT1M | نعم |
الفئة: Fastpath
| Metric | الاسم في واجهة برمجة تطبيقات REST | مقاييس النظام الأساسي المتقدمة | الوحدة | التجميع | أبعاد | الحبوب الزمنية | تصدير DS |
|---|---|---|---|---|---|---|---|
|
FastPathRoutesCount عدد مسارات fastpath التي تم تكوينها على الدائرة |
FastPathRoutesCountForCircuit |
لا | عدد | الحد الأقصى | <لا شيء> | PT5M، PT15M، PT30M، PT1H، PT6H، PT12H، P1D | نعم |
الفئة: GlobalReach Traffic
| Metric | الاسم في واجهة برمجة تطبيقات REST | مقاييس النظام الأساسي المتقدمة | الوحدة | التجميع | أبعاد | الحبوب الزمنية | تصدير DS |
|---|---|---|---|---|---|---|---|
|
GlobalReachBitsInPerSecond Azure دخول البتات في الثانية |
GlobalReachBitsInPerSecond |
لا | BitsPerSecond | الإجمالي (المجموع)، المتوسط، الحد الأدنى، الحد الأقصى | PeeredCircuitSKey |
PT1M | لا |
|
GlobalReachBitsOutPerSecond Azure خروج البتات في الثانية |
GlobalReachBitsOutPerSecond |
لا | BitsPerSecond | الإجمالي (المجموع)، المتوسط، الحد الأدنى، الحد الأقصى | PeeredCircuitSKey |
PT1M | لا |
المقاييس المدعومة ل Microsoft.Network/expressRouteCircuits/peerings
يسرد الجدول التالي المقاييس المتوفرة لنوع مورد Microsoft.Network/expressRouteCircuits/peerings.
- قد لا تكون كافة الأعمدة موجودة في كل جدول.
- قد تكون بعض الأعمدة خارج ناحية عرض الصفحة. حدد توسيع الجدول لعرض كافة الأعمدة المتوفرة.
عناوين الجدول
- الفئة - مجموعة المقاييس أو التصنيف.
- Metric - اسم عرض المقياس كما يظهر في مدخل Azure.
- الاسم في واجهة برمجة تطبيقات REST - اسم المقياس كما هو مشار إليه في واجهة برمجة تطبيقات REST.
- الوحدة - وحدة القياس.
- التجميع - نوع التجميع الافتراضي. القيم الصالحة: المتوسط (المتوسط)، الحد الأدنى (الحد الأدنى)، الحد الأقصى (الحد الأقصى)، الإجمالي (المجموع)، العدد.
- - أبعاد الأبعاد المتوفرة للمقياس.
-
- يتم فيها أخذ عينات من المقياس. على سبيل المثال،
PT1Mيشير إلى أن المقياس يتم أخذ عينات كل دقيقة،PT30Mكل 30 دقيقة،PT1Hكل ساعة، وما إلى ذلك. - DS Export- ما إذا كان المقياس قابلا للتصدير إلى سجلات Azure Monitor عبر إعدادات التشخيص. للحصول على معلومات حول تصدير المقاييس، راجع إنشاء إعدادات التشخيص في Azure Monitor.
| Metric | الاسم في واجهة برمجة تطبيقات REST | مقاييس النظام الأساسي المتقدمة | الوحدة | التجميع | أبعاد | الحبوب الزمنية | تصدير DS |
|---|---|---|---|---|---|---|---|
|
BitsInPerSecond Azure دخول البتات في الثانية |
BitsInPerSecond |
لا | BitsPerSecond | المتوسط | <لا شيء> | PT1M | نعم |
|
BitsOutPerSecond Azure خروج البتات في الثانية |
BitsOutPerSecond |
لا | BitsPerSecond | المتوسط | <لا شيء> | PT1M | نعم |
المقاييس المدعومة ل microsoft.network/expressroutegateways
يسرد الجدول التالي المقاييس المتوفرة لنوع مورد microsoft.network/expressroutegateways.
- قد لا تكون كافة الأعمدة موجودة في كل جدول.
- قد تكون بعض الأعمدة خارج ناحية عرض الصفحة. حدد توسيع الجدول لعرض كافة الأعمدة المتوفرة.
عناوين الجدول
- الفئة - مجموعة المقاييس أو التصنيف.
- Metric - اسم عرض المقياس كما يظهر في مدخل Azure.
- الاسم في واجهة برمجة تطبيقات REST - اسم المقياس كما هو مشار إليه في واجهة برمجة تطبيقات REST.
- الوحدة - وحدة القياس.
- التجميع - نوع التجميع الافتراضي. القيم الصالحة: المتوسط (المتوسط)، الحد الأدنى (الحد الأدنى)، الحد الأقصى (الحد الأقصى)، الإجمالي (المجموع)، العدد.
- - أبعاد الأبعاد المتوفرة للمقياس.
-
- يتم فيها أخذ عينات من المقياس. على سبيل المثال،
PT1Mيشير إلى أن المقياس يتم أخذ عينات كل دقيقة،PT30Mكل 30 دقيقة،PT1Hكل ساعة، وما إلى ذلك. - DS Export- ما إذا كان المقياس قابلا للتصدير إلى سجلات Azure Monitor عبر إعدادات التشخيص. للحصول على معلومات حول تصدير المقاييس، راجع إنشاء إعدادات التشخيص في Azure Monitor.
الفئة: الأداء
| Metric | الاسم في واجهة برمجة تطبيقات REST | مقاييس النظام الأساسي المتقدمة | الوحدة | التجميع | أبعاد | الحبوب الزمنية | تصدير DS |
|---|---|---|---|---|---|---|---|
|
وحدات البت المستلمة في الثانية إجمالي وحدات البت المستلمة على بوابة ExpressRoute في الثانية |
ExpressRouteGatewayBitsPerSecond |
لا | BitsPerSecond | المتوسط، الحد الأدنى، الحد الأقصى | roleInstance |
PT5M، PT15M، PT30M، PT1H، PT6H، PT12H، P1D | لا |
|
استخدام CPU استخدام المعالج لبوابة ExpressRoute |
ExpressRouteGatewayCpuUtilization |
لا | نسبة مئوية | المتوسط، الحد الأدنى، الحد الأقصى | roleInstance |
PT5M، PT15M، PT30M، PT1H، PT6H، PT12H، P1D | نعم |
|
الحزم المستلمة في الثانية إجمالي الحزم المستلمة على بوابة ExpressRoute في الثانية |
ExpressRouteGatewayPacketsPerSecond |
لا | CountPerSecond | المتوسط، الحد الأدنى، الحد الأقصى | roleInstance |
PT5M، PT15M، PT30M، PT1H، PT6H، PT12H، P1D | لا |
الفئة: قابلية التوسع
| Metric | الاسم في واجهة برمجة تطبيقات REST | مقاييس النظام الأساسي المتقدمة | الوحدة | التجميع | أبعاد | الحبوب الزمنية | تصدير DS |
|---|---|---|---|---|---|---|---|
|
التدفقات النشطة عدد التدفقات النشطة على بوابة ExpressRoute |
ExpressRouteGatewayActiveFlows |
لا | عدد | المتوسط، الحد الأدنى، الحد الأقصى | roleInstance |
PT5M، PT15M، PT30M، PT1H، PT6H، PT12H، P1D | لا |
|
عدد المسارات المعلن عنها للنظير عدد المسارات المعلن عنها للتناظر بواسطة بوابة ExpressRoute |
ExpressRouteGatewayCountOfRoutesAdvertisedToPeer |
لا | عدد | الحد الأقصى |
roleInstance، BgpPeerAddress |
PT5M، PT15M، PT30M، PT1H، PT6H، PT12H، P1D | نعم |
|
عدد المسارات المستفادة من النظير عدد المسارات المستفادة من التناظر بواسطة بوابة ExpressRoute |
ExpressRouteGatewayCountOfRoutesLearnedFromPeer |
لا | عدد | الحد الأقصى |
roleInstance، BgpPeerAddress |
PT5M، PT15M، PT30M، PT1H، PT6H، PT12H، P1D | نعم |
|
تكرار تغيير المسارات تغيير تكرار المسارات في بوابة ExpressRoute |
ExpressRouteGatewayFrequencyOfRoutesChanged |
لا | عدد | الإجمالي (المجموع) | roleInstance |
PT5M، PT15M، PT30M، PT1H، PT6H، PT12H، P1D | لا |
|
الحد الأقصى للتدفقات التي تم إنشاؤها في الثانية الحد الأقصى لعدد التدفقات التي تم إنشاؤها في الثانية على بوابة ExpressRoute |
ExpressRouteGatewayMaxFlowsCreationRate |
لا | CountPerSecond | الحد الأقصى |
roleInstance، direction |
PT5M، PT15M، PT30M، PT1H، PT6H، PT12H، P1D | لا |
|
عدد الأجهزة الظاهرية في Virtual Network عدد الأجهزة الظاهرية في Virtual Network |
ExpressRouteGatewayNumberOfVmInVnet |
لا | عدد | الحد الأقصى | <لا شيء> | PT5M، PT15M، PT30M، PT1H، PT6H، PT12H، P1D | لا |
الفئة: نسبة استخدام الشبكة
| Metric | الاسم في واجهة برمجة تطبيقات REST | مقاييس النظام الأساسي المتقدمة | الوحدة | التجميع | أبعاد | الحبوب الزمنية | تصدير DS |
|---|---|---|---|---|---|---|---|
|
وحدات البت في الثانية Azure الدخول بت في الثانية عبر بوابة ExpressRoute التي يمكن تقسيمها بشكل أكبر لاتصالات محددة |
ErGatewayConnectionBitsInPerSecond |
لا | BitsPerSecond | الإجمالي (المجموع)، المتوسط، الحد الأدنى، الحد الأقصى | ConnectionName |
PT1M | لا |
|
البتات الصادرة في الثانية Azure الخروج بت في الثانية عبر بوابة ExpressRoute التي يمكن تقسيمها بشكل أكبر لاتصالات محددة |
ErGatewayConnectionBitsOutPerSecond |
لا | BitsPerSecond | الإجمالي (المجموع)، المتوسط، الحد الأدنى، الحد الأقصى | ConnectionName |
PT1M | لا |
المقاييس المدعومة ل Microsoft.Network/expressRoutePorts
يسرد الجدول التالي المقاييس المتوفرة لنوع مورد Microsoft.Network/expressRoutePorts.
- قد لا تكون كافة الأعمدة موجودة في كل جدول.
- قد تكون بعض الأعمدة خارج ناحية عرض الصفحة. حدد توسيع الجدول لعرض كافة الأعمدة المتوفرة.
عناوين الجدول
- الفئة - مجموعة المقاييس أو التصنيف.
- Metric - اسم عرض المقياس كما يظهر في مدخل Azure.
- الاسم في واجهة برمجة تطبيقات REST - اسم المقياس كما هو مشار إليه في واجهة برمجة تطبيقات REST.
- الوحدة - وحدة القياس.
- التجميع - نوع التجميع الافتراضي. القيم الصالحة: المتوسط (المتوسط)، الحد الأدنى (الحد الأدنى)، الحد الأقصى (الحد الأقصى)، الإجمالي (المجموع)، العدد.
- - أبعاد الأبعاد المتوفرة للمقياس.
-
- يتم فيها أخذ عينات من المقياس. على سبيل المثال،
PT1Mيشير إلى أن المقياس يتم أخذ عينات كل دقيقة،PT30Mكل 30 دقيقة،PT1Hكل ساعة، وما إلى ذلك. - DS Export- ما إذا كان المقياس قابلا للتصدير إلى سجلات Azure Monitor عبر إعدادات التشخيص. للحصول على معلومات حول تصدير المقاييس، راجع إنشاء إعدادات التشخيص في Azure Monitor.
| Metric | الاسم في واجهة برمجة تطبيقات REST | مقاييس النظام الأساسي المتقدمة | الوحدة | التجميع | أبعاد | الحبوب الزمنية | تصدير DS |
|---|---|---|---|---|---|---|---|
|
AdminState حالة مسؤول المنفذ |
AdminState |
لا | عدد | المتوسط، الحد الأدنى، الحد الأقصى، العدد | Link |
PT1M | نعم |
|
FastPathRoutesCount عدد مسارات fastpath التي تم تكوينها على المنفذ |
FastPathRoutesCountForDirectPort |
لا | عدد | الحد الأقصى | <لا شيء> | PT5M، PT15M، PT30M، PT1H، PT6H، PT12H، P1D | نعم |
|
LineProtocol حالة بروتوكول الخط للمنفذ |
LineProtocol |
لا | عدد | المتوسط، الحد الأدنى، الحد الأقصى، العدد | Link |
PT1M | نعم |
|
BitsInPerSecond Azure دخول البتات في الثانية |
PortBitsInPerSecond |
لا | BitsPerSecond | المتوسط، الحد الأدنى، الحد الأقصى | Link |
PT1M | لا |
|
BitsOutPerSecond Azure خروج البتات في الثانية |
PortBitsOutPerSecond |
لا | BitsPerSecond | المتوسط، الحد الأدنى، الحد الأقصى | Link |
PT1M | لا |
|
RxLightLevel مستوى Rx Light بديسيبل ميلي واط |
RxLightLevel |
لا | عدد | المتوسط، الحد الأدنى، الحد الأقصى، العدد |
Link، Lane |
PT1M | نعم |
|
TxLightLevel TX مستوى الضوء بديسيبل ميلي واط |
TxLightLevel |
لا | عدد | المتوسط، الحد الأدنى، الحد الأقصى، العدد |
Link، Lane |
PT1M | نعم |
معلومات المقاييس
لمزيد من المعلومات حول المقاييس من الجداول السابقة، راجع الارتباطات التالية.
مقاييس دوائر ExpressRoute:
- توفر ARP
- توفر BGP
- BitsInPerSecond
- BitsOutPerSecond
- تم إسقاطInBitsPerSecond
- إسقاطBitsPerSecond
- GlobalReachBitsInPerSecond
- GlobalReachBitsOutPerSecond
- FastPathRoutesCount
إشعار
يمكنك مشاهدة GlobalReachBitsInPerSecond و GlobalReachBitsOutPerSecond فقط إذا تم تأسيس اتصال Global Reach واحد على الأقل.
مقاييس بوابات ExpressRoute:
- وحدات البت المستلمة في الثانية
- استخدام CPU
- الحزم في الثانية

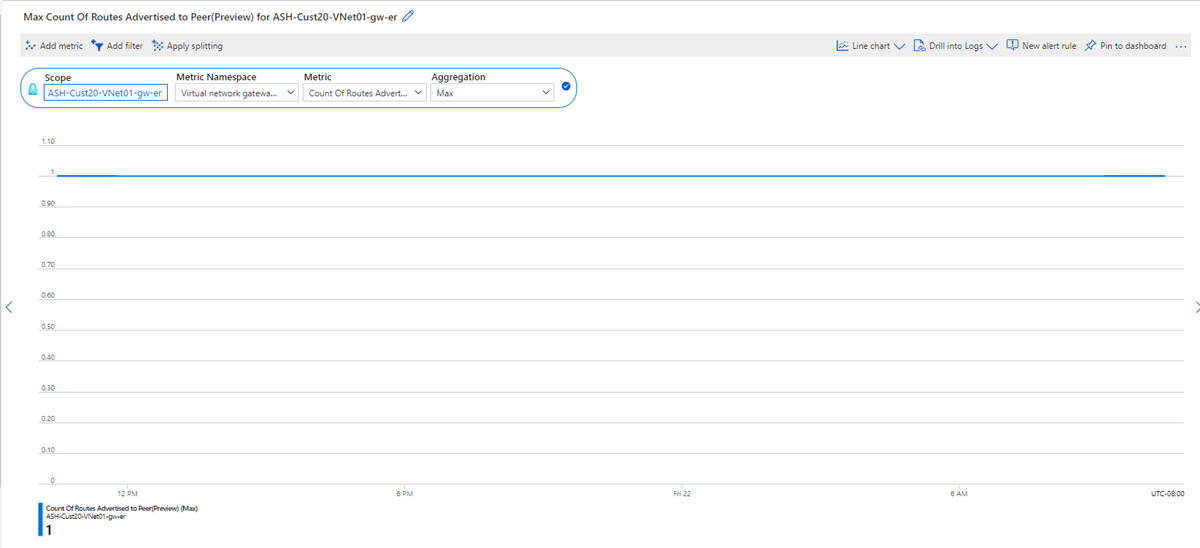

- عدد المسارات المعلن عنها للتناظر
- عدد المسارات المستفادة من التناظر
- تغير تكرار المسارات
- عدد الأجهزة الظاهرية في الشبكة الظاهرية

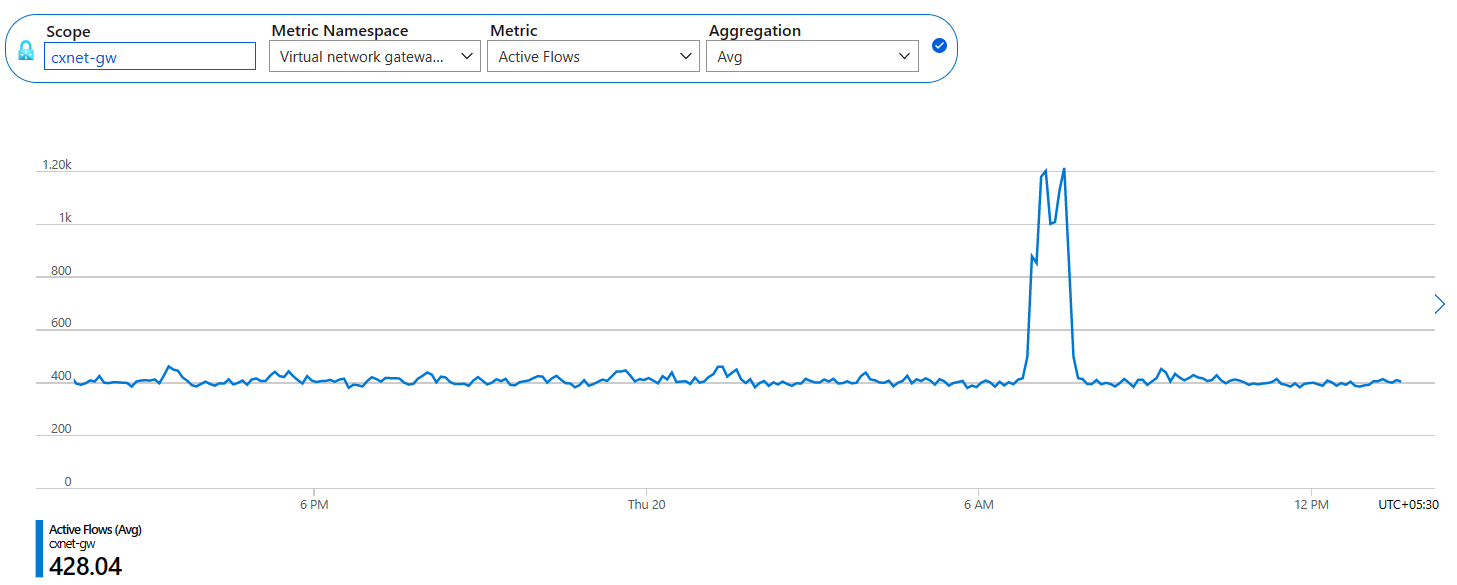

- التدفقات النشطة
- الحد الأقصى للتدفقات التي تم إنشاؤها في الثانية
مقاييس اتصالات بوابة ExpressRoute:
مقاييس ExpressRoute Direct:
- BitsInPerSecond
- BitsOutPerSecond
- تم إسقاطInBitsPerSecond
- إسقاطBitsPerSecond
- AdminState
- LineProtocol
- RxLightLevel

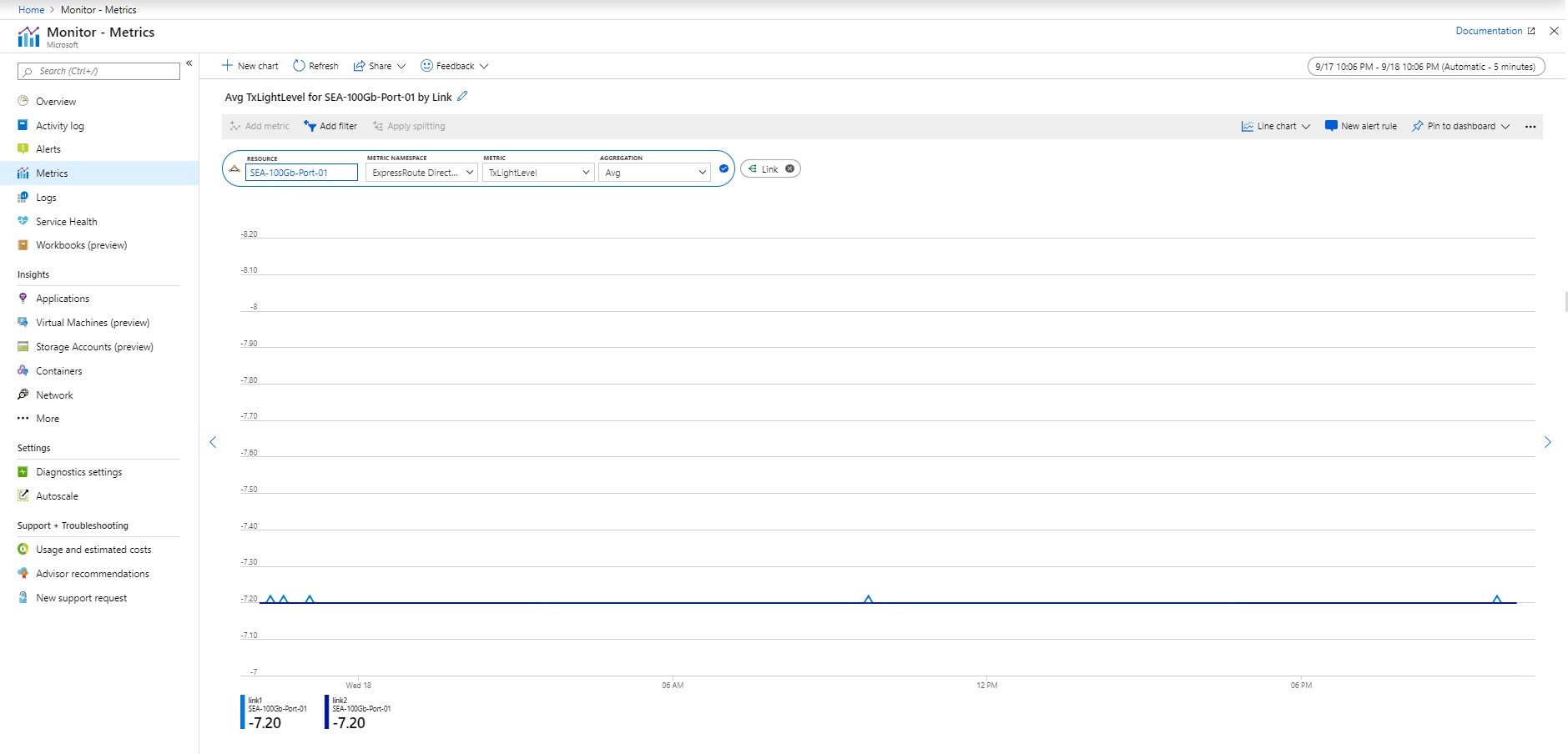

- TxLightLevel
- FastPathRoutesCount

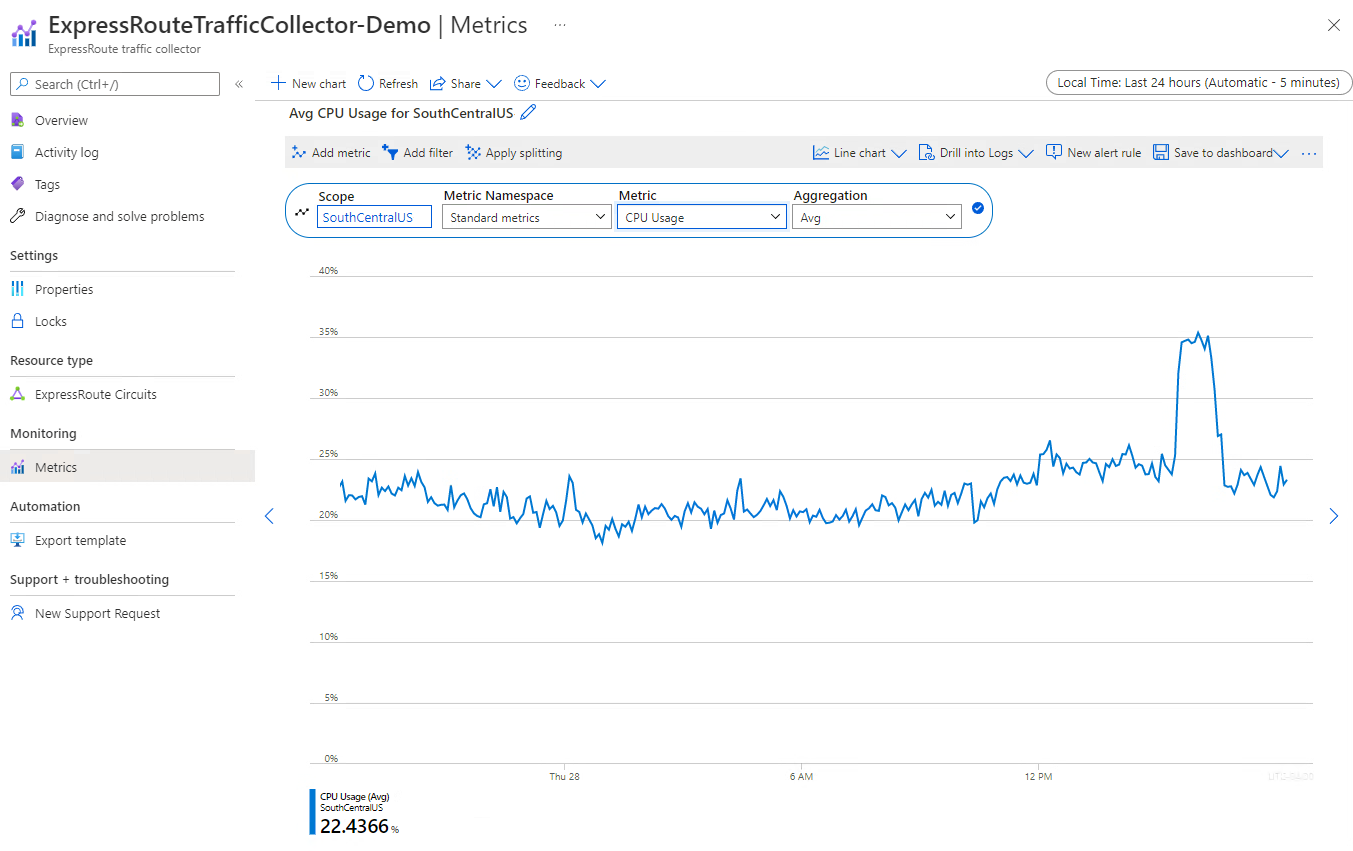

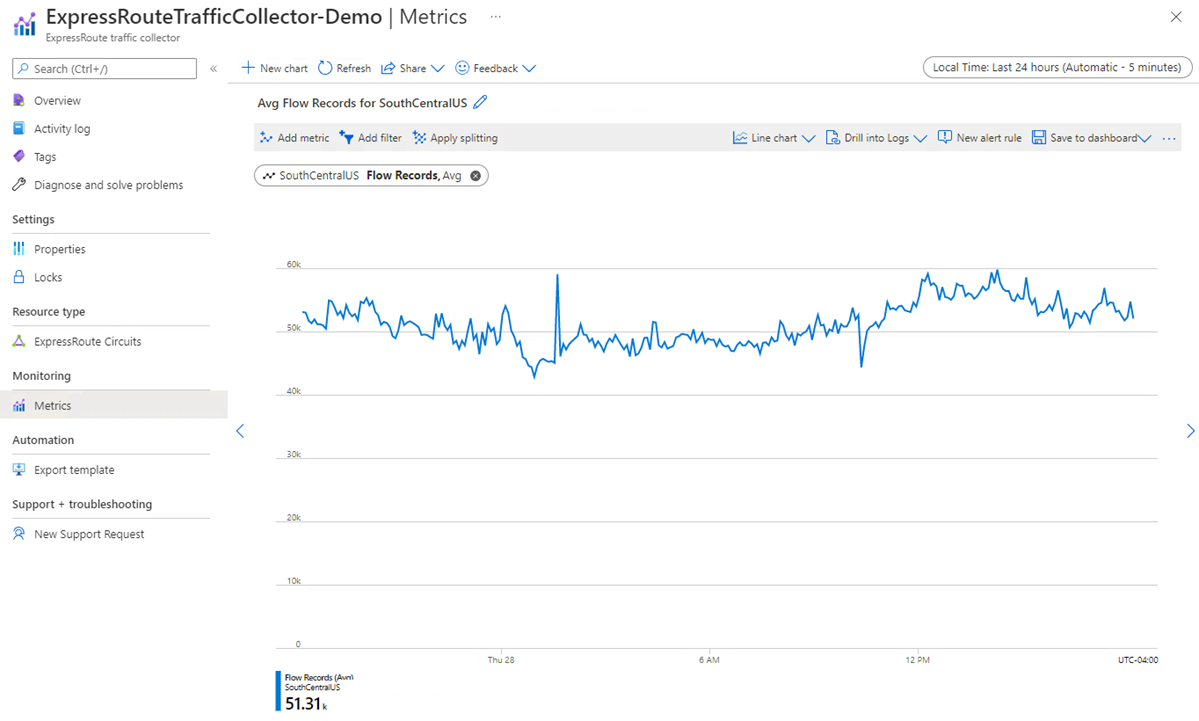

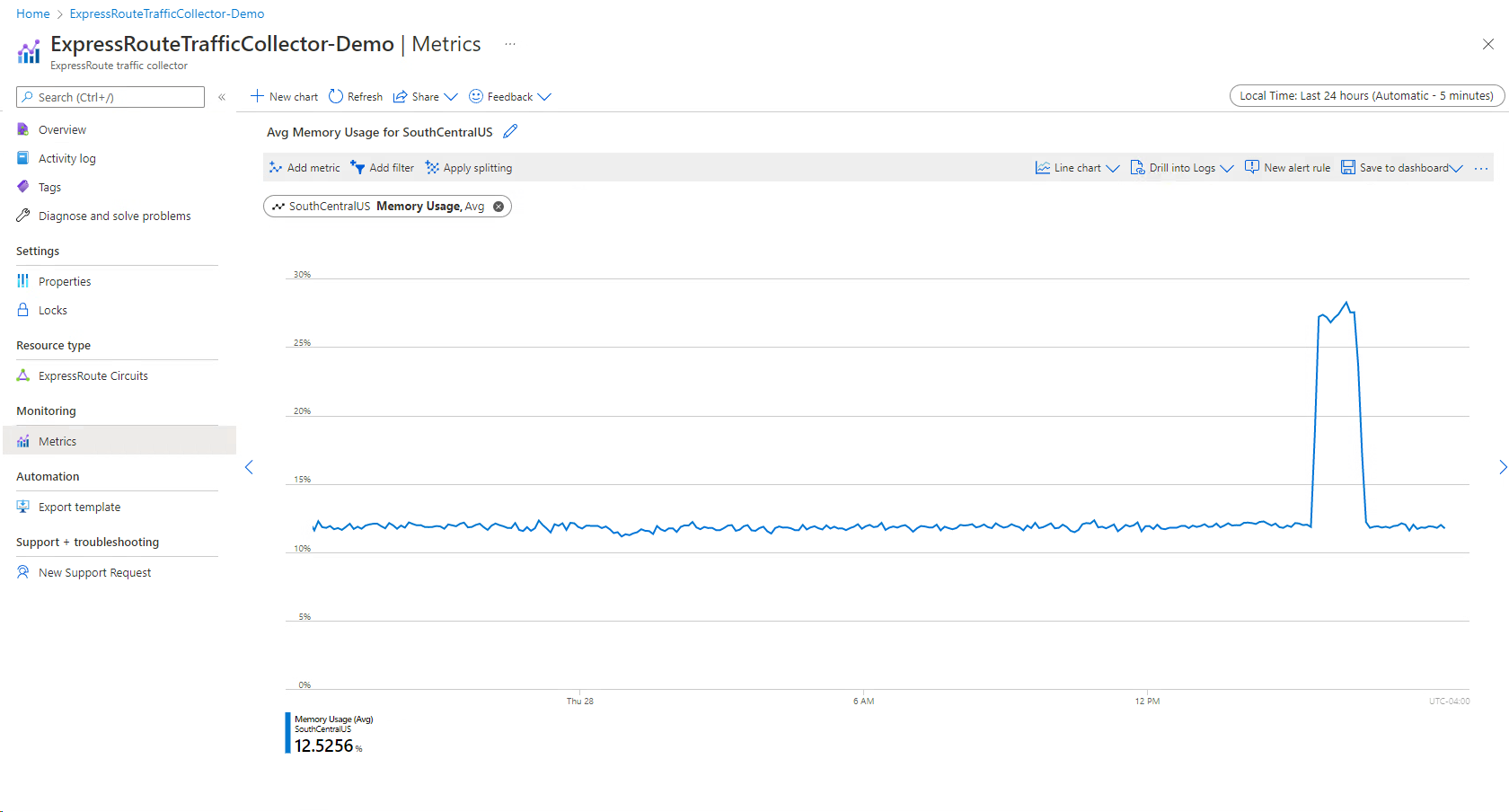

مقاييس ExpressRoute Traffic Collector:
مقاييس الدائرة
توفر ARP - التقسيم حسب التناظر
نوع التجميع: متوسط
يمكنك عرض توفر ARP في الوقت الفعلي تقريبا (اتصال الطبقة 2) عبر النظراء والأقران (أجهزة توجيه ExpressRoute الأساسية والثانوية). تظهر لوحة المعلومات هذه حالة جلسة عمل ARP نظير خاص عبر كلا النظيرين، ولكن لأسفل بالنسبة لـ Microsoft التي تطل على كلا النظيرين. تستخدم لوحة المعلومات التجميع الافتراضي (المتوسط) عبر كلا النظيرين.
توافر BGP - تقسيم حسب النظير
نوع التجميع: متوسط
يمكنك عرض توفر BGP في الوقت الفعلي تقريبا (اتصال الطبقة 3) عبر النظراء والأقران (أجهزة توجيه ExpressRoute الأساسية والثانوية). تعرض لوحة المعلومات هذه حالة جلسة عمل BGP الأساسية للند الخاص وحالة جلسة عمل BGP الثانية لأسفل التناظر الخاص.
إشعار
أثناء الصيانة بين Microsoft Edge والشبكة الأساسية، يظهر توفر BGP لأسفل حتى إذا ظلت جلسة BGP بين حافة العميل وMicrosoft Edge لأعلى. للحصول على معلومات حول الصيانة بين Microsoft Edge والشبكة الأساسية، راجع تشغيل تنبيهات الصيانة وتكوينها.
البتات الواردة والصادرة - المقاييس عبر جميع التناظرات
نوع التجميع: متوسط
يمكنك عرض المقاييس عبر جميع النظرات على دائرة ExpressRoute معينة.
يعرض
البتات الواردة والصادرة - المقاييس لكل تناظر
نوع التجميع: متوسط
يمكنك عرض مقاييس التناظر الخاص والعام وMicrosoft بوحدات البت في الثانية.
يعرض
عدد مسارات FastPath (على مستوى الدائرة)
نوع التجميع: الحد الأقصى
يوضح هذا المقياس عدد مسارات FastPath التي تم تكوينها على دائرة. تعيين تنبيه عندما يتجاوز عدد مسارات FastPath على الدائرة حد الحد. لمزيد من المعلومات، راجع حدود ExpressRoute FastPath.
مقاييس بوابة الشبكة الظاهرية
نوع التجميع: متوسط
عند نشر بوابة ExpressRoute، يدير Azure حساب البوابة ووظائفها. لفهم أداء البوابة بشكل أفضل، استخدم هذه المقاييس:
- وحدات البت المستلمة في الثانية
- استخدام CPU
- الحزم في الثانية
- عدد المسارات المعلن عنها للأقران
- عدد المسارات المستفادة من الأقران
- تغير تكرار المسارات
- عدد الأجهزة الظاهرية في الشبكة الظاهرية
- التدفقات النشطة
- الحد الأقصى للتدفقات التي تم إنشاؤها في الثانية
قم بتعيين تنبيهات لكل من هذه المقاييس بحيث تكون على دراية بالوقت الذي قد تواجه فيه بوابتك مشكلات في الأداء.
وحدات البت المستلمة في الثانية - تقسيم حسب المثيل
نوع التجميع: متوسط
يسجل هذا المقياس استخدام النطاق الترددي الوارد على مثيلات بوابة الشبكة الظاهرية ExpressRoute. تعيين تنبيه لمدى تجاوز استخدام النطاق الترددي لحد معين. إذا كنت بحاجة إلى المزيد من النطاق الترددي، فقم بزيادة حجم بوابة الشبكة الظاهرية ExpressRoute.
استخدام وحدة المعالجة المركزية - تقسيم حسب المثيل
نوع التجميع: متوسط
يمكنك عرض استخدام CPU لكل مثيل عبارة. قد ترتفع مدة استخدام وحدة المعالجة المركزية لفترة وجيزة أثناء صيانة المضيف الروتينية ولكن استخدام وحدة المعالجة المركزية العالي لفترة طويلة قد يشير إلى أن بوابتك تصل إلى ازدحام الأداء. قد تؤدي زيادة حجم بوابة ExpressRoute إلى حل هذه المشكلة. تعيين تنبيه لمدى تجاوز استخدام وحدة المعالجة المركزية حدا معينا.
الحزم في الثانية - تقسيم حسب المثيل
نوع التجميع: متوسط
يلتقط هذا المقياس عدد الحزم الواردة التي تعبر عبارة ExpressRoute. يجب أن تتوقع مشاهدة دفق متناسق من البيانات هنا إذا كانت بوابتك تتلقى حركة مرور من الشبكة المحلية. تعيين تنبيه عندما ينخفض عدد الحزم في الثانية إلى ما دون عتبة تشير إلى أن البوابة لم تعد تتلقى حركة انتقال.
عدد المسارات المعلن عنها إلى نظير - تقسيم حسب المثيل
نوع التجميع: الحد الأقصى
يعرض هذا المقياس عدد المسارات التي تقوم بوابة ExpressRoute بالإعلان عنها إلى الدائرة. قد تتضمن مساحات العناوين الشبكات الظاهرية المتصلة باستخدام نظير الشبكة الظاهرية وتستخدم بوابة ExpressRoute البعيدة. يجب أن تتوقع عدد التوجيهات أن تبقى متناسقة ما لم تكن هناك تغييرات متكررة على مسافات عنوان الشبكة الظاهرية. قم بتعيين تنبيه عندما ينخفض عدد المسارات المعلن عنها إلى ما دون عتبة عدد مساحات عناوين الشبكة الظاهرية التي تتوقعها.
عدد المسارات المستفادة من النظير - تقسيم حسب المثيل
نوع التجميع: الحد الأقصى
يوضح هذا المقياس عدد المسارات التي تتعلمها بوابة ExpressRoute من الأقران المتصلين بدائرة ExpressRoute. يمكن أن تكون هذه المسارات إما من شبكة افتراضية أخرى متصلة بنفس الدائرة أو يتم تعلمها من أماكن العمل. تعيين تنبيه عندما ينخفض عدد المسارات المستفادة إلى أقل من حد معين. يمكن أن يشير هذا المقياس إما إلى أن البوابة ترى مشكلة في الأداء أو أن النظراء البعيدين لم يعودوا يعلنون عن مسارات إلى دائرة ExpressRoute.
تردد تغيير المسارات - تقسيم حسب المثيل
نوع التجميع: الإجمالي
يوضح هذا المقياس عدد المرات التي تأتي منها المسارات أو تنتقل إلى نظراء بعيدين. أولا، تحقق من الأجهزة المحلية لمعرفة سبب تغيير الشبكة في كثير من الأحيان. إذا كانت المسارات تتغير بشكل متكرر، فقد يعني ذلك وجود مشكلة في الأداء في بوابة ExpressRoute. يمكنك إصلاح هذه المشكلة عن طريق توسيع نطاق بوابة SKU. قم بتعيين تنبيه لحد التردد حتى تعرف متى يكون لبوابة ExpressRoute تغييرات غير عادية في المسار.
عدد الأجهزة الظاهرية في الشبكة الظاهرية
نوع التجميع: الحد الأقصى
يوضح هذا المقياس عدد الأجهزة الظاهرية التي تستخدم بوابة ExpressRoute. قد يتضمن عدد الأجهزة الظاهرية أجهزة ظاهرية من شبكات ظاهرية نظيرة تستخدم نفس بوابة ExpressRoute. تعيين تنبيه لهذا المقياس إذا تجاوز عدد VMs عتبة معينة فقد تؤثر على أداء البوابة.
إشعار
للحفاظ على موثوقية الخدمة، غالباً ما تقوم Microsoft بإجراء صيانة النظام الأساسي أو نظام التشغيل على خدمة البوابة. خلال هذا الوقت، قد يتقلب هذا المقياس ويبلغ بشكل غير دقيق.
التدفقات النشطة
نوع التجميع: متوسط
تقسيم حسب: مثيل البوابة
يوضح هذا المقياس إجمالي عدد التدفقات النشطة على بوابة ExpressRoute. يتضمن فقط نسبة استخدام الشبكة الواردة من أماكن العمل للتدفقات النشطة. باستخدام التقسيم على مستوى المثيل، يمكنك مشاهدة عدد التدفق النشط لكل مثيل بوابة. لمزيد من المعلومات، راجع فهم حدود تدفق الشبكة.
الحد الأقصى للتدفقات التي تم إنشاؤها في الثانية
نوع التجميع: الحد الأقصى
تقسيم حسب: مثيل البوابة واتجاهها (الوارد/الصادر)
يظهر هذا المقياس أكبر عدد من التدفقات التي تم إنشاؤها في الثانية على بوابة ExpressRoute. باستخدام التقسيم على مستوى المثيل واتجاهه، يمكنك مشاهدة الحد الأقصى لمعدل إنشاء التدفق لكل مثيل بوابة والاتجاه الوارد أو الصادر. لمزيد من المعلومات، راجع فهم حدود تدفق الشبكة.
اتصالات البوابة بوحدات البت في الثانية
نوع التجميع: متوسط
يعرض هذا المقياس وحدات البت في الثانية للدخول والخروج إلى Azure من خلال بوابة ExpressRoute. يمكنك تقسيم هذا المقياس بشكل أكبر لرؤية اتصالات محددة لدائرة ExpressRoute.
مقاييس ExpressRoute Direct
بت في الثانية - تقسيم حسب الارتباط
نوع التجميع: متوسط
يمكنك عرض البتات في الثانية عبر الارتباطين من زوج منفذ ExpressRoute Direct. مراقبة لوحة المعلومات هذه لمقارنة عرض النطاق الترددي الوارد لكلا الارتباطين.
يعرض
بت في الثانية -- تقسيم عن طريق الارتباط
نوع التجميع: متوسط
يمكنك أيضاً عرض بت في الثانية عبر الارتباطات من زوج منفذ ExpressRoute Direct. مراقبة لوحة المعلومات هذه لمقارنة عرض النطاق الترددي الصادر لكلا الارتباطين.
يعرض
حالة المسؤول - تقسيم حسب الارتباط
نوع التجميع: متوسط
يمكنك عرض حالة المسؤول لكل ارتباط من زوج المنفذ Direct ExpressRoute. تمثل حالة المسؤول إذا كان المنفذ الفعلي قيد تشغيل أو إيقاف تشغيله. هذه الحالة مطلوبة لتمرير حركة المرور عبر اتصال ExpressRoute Direct.
يعرض
بروتوكول الخط - تقسيم حسب الارتباط
نوع التجميع: متوسط
يمكنك عرض بروتوكول الخط عبر كل ارتباط من زوج منفذ ExpressRoute Direct. يشير بروتوكول الخط إلى ما إذا كان الارتباط الفعلي قيد التشغيل عبر ExpressRoute Direct. مراقبة لوحة المعلومات هذه وتعيين التنبيهات لمعرفة متى يتعطل الاتصال الفعلي.
يعرض
Rx مستوى الضوء -- تقسيم عن طريق الارتباط
نوع التجميع: متوسط
يمكنك عرض مستوى الضوء Rx (مستوى الضوء الذي يتم تلقيمنفذ Direct ExpressRoute) لكل منفذ. مستويات ضوء Rx صحية تقع عموما ضمن نطاق من -10 ديسيبل ميلي واط إلى 0 ديسيبل ميلي واط. تعيين تنبيهات إلى إعلام إذا كان مستوى الضوء Rx يقع خارج النطاق الصحي.
يعرض
إشعار
تتم استضافة اتصال ExpressRoute Direct عبر أنظمة أساسية مختلفة للأجهزة. تدعم بعض اتصالات ExpressRoute Direct طريقة عرض منقسمة لمستويات ضوء Rx حسب الحارة. ومع ذلك، فإن طريقة العرض هذه غير مدعومة في جميع عمليات التوزيع.
TX مستوى الضوء -- تقسيم عن طريق الارتباط
نوع التجميع: متوسط
يمكنك عرض مستوى الضوء Rx (مستوى الضوء الذي يتم تلقيمنفذ Direct ExpressRoute) لكل منفذ. مستويات ضوء TX صحية تقع عموما ضمن نطاق من -10 ديسيبل ميلي واط إلى 0 ديسيبل ميلي واط. تعيين التنبيهات ليتم إعلامك إذا كان مستوى الضوء TX يقع خارج النطاق الصحي.
يعرض
إشعار
تتم استضافة اتصال ExpressRoute Direct عبر أنظمة أساسية مختلفة للأجهزة. تدعم بعض اتصالات ExpressRoute Direct طريقة عرض منقسمة لمستويات ضوء Tx حسب الحارة. ومع ذلك، فإن طريقة العرض هذه غير مدعومة في جميع عمليات التوزيع.
عدد مسارات FastPath (على مستوى المنفذ)
نوع التجميع: الحد الأقصى
يوضح هذا المقياس عدد مسارات FastPath التي تم تكوينها على منفذ ExpressRoute Direct.
إرشادات: تعيين تنبيه عندما يتجاوز عدد مسارات FastPath على المنفذ حد الحد. لمزيد من المعلومات، راجع حدود ExpressRoute FastPath.
قياسات مجمع نسبة استخدام شبكة ExpressRoute
استخدام وحدة المعالجة المركزية - تقسيم حسب المثيل
نوع التجميع: متوسط (النسبة المئوية لإجمالي المعالج المستخدم)
نقاوة: 5 دقائق
يمكنك عرض استخدام المعالج لكل مثيل مجمع نسبة استخدام شبكة ExpressRoute. قد ترتفع نسبة استخدام وحدة المعالجة المركزية لفترة وجيزة أثناء الصيانة الروتينية للمضيف، ولكن استخدام وحدة المعالجة المركزية العالي لفترة طويلة قد يشير إلى أن ExpressRoute Traffic Collector الخاص بك يصل إلى ازدحام الأداء.
التوجيه: تعيين تنبيه عندما يتجاوز متوسط استخدام وحدة المعالجة المركزية حدا معينا.
استخدام الذاكرة - تقسيم حسب المثيل
نوع التجميع: متوسط (النسبة المئوية لإجمالي الذاكرة المستخدمة)
نقاوة: 5 دقائق
يمكنك عرض استخدام الذاكرة لكل مثيل مجمع نسبة استخدام شبكة ExpressRoute. قد ترتفع مدة استخدام الذاكرة لفترة وجيزة أثناء صيانة المضيف الروتينية، ولكن استخدام الذاكرة العالية لفترة طويلة قد يشير إلى وصول Azure Traffic Collector إلى ازدحام في الأداء.
التوجيه: تعيين تنبيه عندما يتجاوز متوسط استخدام الذاكرة حدا معينا.
عدد سجلات التدفق التي تمت معالجتها - تقسيم حسب المثيلات أو دائرة ExpressRoute
نوع التجميع: الإجمالي
نقاوة: 5 دقائق
يمكنك عرض عدد سجلات التدفق التي تمت معالجتها بواسطة مجمع نسبة استخدام شبكة ExpressRoute، المجمعة عبر دوائر ExpressRoute. يمكنك تقسيم المقاييس عبر كل مثيل ExpressRoute Traffic Collector أو دائرة ExpressRoute عند إقران دوائر متعددة ب ExpressRoute Traffic Collector. تساعدك مراقبة هذا المقياس على فهم ما إذا كنت بحاجة إلى نشر المزيد من مثيلات ExpressRoute Traffic Collector أو ترحيل اقتران دائرة ExpressRoute من توزيع ExpressRoute Traffic Collector إلى آخر.
الإرشادات: يوصى بالتقسيم حسب الدوائر عند إقران دوائر ExpressRoute متعددة بتوزيع مجمع نسبة استخدام شبكة ExpressRoute. يساعد هذا المقياس على تحديد عدد تدفق كل دائرة ExpressRoute واستخدام ExpressRoute Traffic Collector بواسطة كل دائرة ExpressRoute.
أبعاد المقاييس
للحصول على معلومات حول أبعاد القياس، راجع المقاييس متعددة الأبعاد.
تحتوي هذه الخدمة على الأبعاد التالية المقترنة بمقاييسها.
بعد دائرة ExpressRoute:
| اسم البُعد | الوصف |
|---|---|
| PeeringType | نوع التناظر المكون. Microsoft وPrivate peer هي القيم المدعومة. |
| التناظر | القيم المدعومة هي الابتدائية والثانوية. |
| DeviceRole | |
| PeeredCircuitSkey | تم توصيل مفتاح خدمة الدائرة ExpressRoute البعيد باستخدام Global Reach. |
بعد بوابة ExpressRoute:
| اسم البُعد | الوصف |
|---|---|
| عنوان BgpPeer | |
| ConnectionName | |
| اتجاه | |
| roleInstance | مثيل البوابة. تتكون كل بوابة ExpressRoute من مثيلات متعددة. القيم المدعومة هي GatewayTenantWork_IN_X، حيث X هي 0 كحد أدنى والحد الأقصى لعدد مثيلات البوابة -1. |
بعد Express Direct:
| اسم البُعد | الوصف |
|---|---|
| لين | |
| الارتباط | الارتباط المادي. يتكون كل زوج منفذ ExpressRoute Direct من ارتباطين فعليين للتكرار. القيم المدعومة هي link1 و link2. |
سجلات الموارد
يسرد هذا القسم أنواع سجلات الموارد التي يمكنك جمعها لهذه الخدمة. يسحب القسم من قائمة كل أنواع فئات سجلات الموارد المدعومة في Azure Monitor.
سجلات الموارد المدعومة ل Microsoft.Network/expressRouteCircuits
| الفئة | تكاليف التصدير | جدول السجل | يدعم خطة السجل الأساسية | يدعم تحويل وقت الاستيعاب | مثال على الاستعلامات |
|---|---|---|---|---|---|
| PeeringRouteLog | لا |
تشخيصات Azure سجلات من موارد Azure متعددة. |
لا | لا | Queries |
Azure Monitor جداول السجلات
يسرد هذا القسم جداول سجلات Azure Monitor ذات الصلة بهذه الخدمة، والتي تتوفر للاستعلام عن طريق Log Analytics باستخدام استعلامات Kusto. تحتوي الجداول على بيانات سجل الموارد وربما أكثر اعتمادا على ما يتم جمعه وتوجيهه إليها.
إشعار
قد يستغرق ظهور السجلات في Azure Log Analytics ما يصل إلى 24 ساعة.
ExpressRoute Microsoft. دوائر الشبكة/المسار السريع
سجل النشاط
يسرد الجدول المرتبط العمليات التي يمكن تسجيلها في سجل النشاط لهذه الخدمة. هذه العمليات هي مجموعة فرعية من جميع عمليات موفر الموارد المحتملة في سجل النشاط.
لمزيد من المعلومات حول مخطط إدخالات سجل النشاط، راجع مخطط سجل النشاط.
يسرد الجدول التالي العمليات المتعلقة ب ExpressRoute التي قد يسجلها سجل النشاط.
| العملية | الوصف |
|---|---|
| كافة العمليات الإدارية | جميع العمليات الإدارية، بما في ذلك إنشاء دائرة ExpressRoute وتحديثها وحذفها. |
| قم بإنشاء أو حدث دائرة ExpressRoute | لقد قمت بإنشاء دائرة ExpressRoute أو تحديثها. |
| حذف دائرة ExpressRoute | حذفت دائرة ExpressRoute. |
لمزيد من المعلومات حول مخطط إدخالات سجل النشاط، راجع مخطط سجل النشاط.
المخططات
للحصول على وصف مفصل لمخطط سجلات التشخيص ذات المستوى الأعلى، راجع الخدمات والمخططات والفئات المدعومة لسجلات تشخيص Azure.
عند مراجعة أي مقاييس من خلال Log Analytics، يحتوي الإخراج على الأعمدة التالية:
| Column | نوع | الوصف |
|---|---|---|
| TimeGrain | سلسلة | PT1M (يتم دفع القيم المترية كل دقيقة) |
| عدد | real | عادة ما يساوي 2 (كل MSEE يدفع قيمة مترية واحدة كل دقيقة) |
| الحد الأدنى | real | الحد الأدنى للقيمتين المتريتين اللذين دفعتهما الشركتين MSEEs |
| الحد الأقصى | real | الحد الأقصى للقيمتين المتريتين اللذين دفعتهما الشركتين MSEEs |
| المتوسط | real | يساوي (الحد الأدنى + الحد الأقصى)/2 |
| الإجمالي | real | مجموع القيمتين المتريتين من كل من MSEEs (القيمة الرئيسية للتركيز عليها للمتري الذي تم الاستعلام عنه) |
المحتوى ذو الصلة
- للحصول على وصف لمراقبة ExpressRoute، راجع مراقبة Azure ExpressRoute.
- للحصول على تفاصيل حول مراقبة موارد Azure، راجع مراقبة موارد Azure باستخدام Azure Monitor.
