مراقبة Azure ExpressRoute

  • مقالة

إذا كان لديك تطبيقات وعمليات أعمال مهمة تعتمد على موارد Azure، فستريد مراقبة هذه الموارد لمعرفة مدى توفرها وأدائها وتشغيلها.

توضح هذه المقالة بيانات المراقبة التي تم إنشاؤها بواسطة Azure ExpressRoute. Azure ExpressRoute يستخدم Azure Monitor. إذا كنت غير معتاد على ميزات Azure Monitor الشائعة في كافة خدمات Azure التي تستخدمها، فاقرأ مراقبة موارد Azure باستخدام Azure Monitor.

رؤى ExpressRoute

تحتوي بعض الخدمات في Azure على لوحة معلومات مراقبة خاصة تم إنشاؤها مسبقا في مدخل Microsoft Azure توفر نقطة بداية لمراقبة خدمتك. تسمى لوحات المعلومات الخاصة هذه رؤى.

يستخدم ExpressRoute رؤى الشبكة لتوفير تعيين مخطط تفصيلي لجميع مكونات ExpressRoute (عمليات الإقران، والاتصالات، والبوابات) فيما يتعلق ببعضها. تحتوي رؤى الشبكة الخاصة بـ ExpressRoute أيضاً على لوحة معلومات مقاييس التوفر والإنتاجية وفقدان الحزم ومقاييس البوابة المُحملة مسبقاً. لمزيد من المعلومات، راجع رؤى Azure ExpressRoute باستخدام رؤى شبكة الاتصال Insights.

مراقبة البيانات

تجمع Azure ExpressRoute نفس أنواع بيانات المراقبة مثل موارد Azure الأخرى الموضحة في بيانات المراقبة من موارد Azure.

راجع مراقبة مرجع بيانات Azure ExpressRoute للحصول على معلومات مفصلة حول المقاييس ومقاييس السجلات التي تم إنشاؤها بواسطة Azure ExpressRoute.

الجمع والتوجيه

يتم تجميع مقاييس النظام الأساسي وسجل النشاط وتخزينها تلقائياً، ولكن يمكن توجيهها إلى مواقع أخرى باستخدام إعداد تشخيص.

لا تُجمع سجلات الموارد وتُخزن حتى تُنشئ إعداد تشخيص، وتوجهها إلى موقع واحد أو أكثر.

راجع إنشاء إعداد تشخيص لتجميع سجلات النظام الأساسي والمقاييس في Azure للعملية التفصيلية لإنشاء إعداد تشخيص باستخدام مدخل Microsoft Azure أو CLI أو PowerShell. عند إنشاء إعداد تشخيص، فإنك تحدد فئات السجلات المراد تجميعها. تُسرد فئات Azure ExpressRoute في مرجع بيانات مراقبة Azure ExpressRoute.

هام

يتطلب تمكين هذه الإعدادات خدمات Azure الإضافية (حساب التخزين أو مركز الأحداث أو تحليلات السجل)، ما قد يرفع التكلفة. لحساب التكلفة المقدرة، زُر آلة حاسبة التسعير Azure.

تتم مناقشة القياسات والسجلات التي يمكنك جمعها في الأقسام التالية.

تحليل المقاييس

يمكنك تحليل المقاييس لـ Azure ExpressRoute باستخدام مقاييس من خدمات Azure الأخرى باستخدام مستكشف المقاييس عن طريق فتح Metrics من قائمة Azure Monitor. راجع تحليل المقاييس باستخدام مستكشف مقاييس Azure Monitor للحصول على تفاصيل حول استخدام هذه الأداة.

لقطة شاشة للوحة معلومات المقاييس لـ ExpressRoute.

إن أردت الاطلاع على مرجع، يمكنك مشاهدة قائمة بجميع مقاييس الموارد المدعومة في Azure Monitor.

  • لعرض مقاييس ExpressRoute، قم بالتصفية حسب نوع المورد ExpressRoute circuits.
  • لعرض مقاييس Global Reach، قم بالتصفية حسب نوع المورد ExpressRoute circuits، وحدد مورد دائرة ExpressRoute الذي تم تمكين Global Reach له.
  • لعرض مقاييس ExpressRoute Direct، قم بالتصفية حسب نوع المورد ExpressRoute Ports.

بمجرد تحديد مقياس، يتم تطبيق التجميع الافتراضي. اختياريا، يمكنك تطبيق التقسيم، والذي يظهر المقياس بأبعاد مختلفة.

تحليل السجلات

تُخزن البيانات في سجلات Azure Monitor في جداول حيث يحتوي كل جدول على مجموعة خاصة به من الخصائص الفريدة.

تحتوي جميع سجلات الموارد في مراقبة Azure على نفس الحقول متبوعة بحقول خاصة بالخدمة. المخطط الشائع مُوضح في مخطط سجل الموارد في Azure Monitor. عُثر على المخطط لسجلات موارد ExpressRoute في مرجع بيانات Azure ExpressRoute.

يمثل سجل النشاط سجل النظام الأساسي الذي يُوفر نظرة حول الأحداث على مستوى الاشتراك. يمكنك عرضها بشكل مستقل أو توجيهها إلى سجلات Azure Monitor، حيث يمكنك إجراء استعلامات أكثر تعقيداً باستخدام تحليلات السجل.

يُخزن ExpressRoute البيانات في الجداول التالية.

جدول ‏‏الوصف
AzureDiagnostics الجدول الشائع الذي تستخدمه خدمات متعددة لتخزين سجلات الموارد. يمكن تعريف سجلات الموارد من ExpressRoute باستخدام MICROSOFT.NETWORK.
AzureMetrics بيانات مترية صادرة عن ExpressRoute تقيس سلامتهم وأدائهم.

لعرض هذه الجداول، انتقل إلى مورد دائرة ExpressRoute وحدد Logs تحت Monitoring.

إشعار

يتم تحديث سجلات تشخيص Azure، مثل سجل جدول توجيه BGP كل 24 ساعة.

عينة استعلامات Kusto

فيما يلي بعض الاستعلامات التي يمكنك إدخالها في شريط البحث في السجل لمساعدتك على مراقبة موارد Azure ExpressRoute. تعمل هذه الاستعلامات مع اللغة الجديدة.

  • للاستعلام عن جدول توجيه بروتوكول بوابة الحدود (BGP) الذي تم تعلمه خلال آخر 12 ساعة.

    AzureDiagnostics
| where TimeGenerated > ago(12h)
| where ResourceType == "EXPRESSROUTECIRCUITS"
| project TimeGenerated, ResourceType , network_s, path_s, OperationName

  • للاستعلام عن رسائل BGP المعلوماتية حسب المستوى ونوع المورد وشبكة الاتصال.

    AzureDiagnostics
| where Level == "Informational"
| where ResourceType == "EXPRESSROUTECIRCUITS"
| project TimeGenerated, ResourceId , Level, ResourceType , network_s, path_s

  • للاستعلام عن الرسم البياني لنسبة استخدام الشبكة BitInPerSeconds في آخر ساعة.

    AzureMetrics
| where MetricName == "BitsInPerSecond"
| summarize by Average, bin(TimeGenerated, 1h), Resource
| render timechart

  • للاستعلام عن الرسم البياني لنسبة استخدام الشبكة BitOutPerSeconds في آخر ساعة.

    AzureMetrics
| where MetricName == "BitsOutPerSecond"
| summarize by Average, bin(TimeGenerated, 1h), Resource
| render timechart

  • للاستعلام عن الرسم البياني لـ ArpAvailability في فترات زمنية مدتها 5 دقائق.

    AzureMetrics
| where MetricName == "ArpAvailability"
| summarize by Average, bin(TimeGenerated, 5m), Resource
| render timechart

  • للاستعلام عن الرسم البياني لتوفر BGP في فترات زمنية مدتها 5 دقائق.

    AzureMetrics
| where MetricName == "BGPAvailability"
| summarize by Average, bin(TimeGenerated, 5m), Resource
| render timechart

التنبيهات

تُعلمك تنبيهات Azure Monitor مُسبقاً عند العثور على شروط مهمة في بيانات المراقبة الخاصة بك. فهي تسمح لك بتحديد المشكلات ومعالجتها في نظامك قبل أن يلاحظها عملاؤك. يمكنك تعيين التنبيهات على القياسات، السجلات، سجل النشاط. أنواع التنبيهات المختلفة لها مزايا وعيوب.

يسرد الجدول التالي قواعد التنبيه الشائعة والمُوصى بها لـ ExpressRoute.

نوع التنبيه شرط ‏‏الوصف
انخفاض توفر ARP اسم البعد: نوع عملية الإقران، نوع التجميع: متوسط، عامل التشغيل: أقل من، قيمة الحد: 100٪ عندما يكون توفر ARP منخفضاً لنوع عملية الإقران.
انخفاض توفر BGP اسم البعد: عملية الإقران، نوع التجميع: متوسط، عامل التشغيل: أقل من، قيمة الحد: 100٪ عندما يكون توفر BGP منخفضاً بالنسبة لعملية الإقران.

إشعار

أثناء الصيانة بين Microsoft Edge وشبكة الذاكرة الأساسية، سيظهر توفر BGP معطلاً حتى إذا ظلت جلسة BGP بين حافة العميل وMicrosoft Edge مرتفعة. للحصول على معلومات عن الصيانة بين Microsoft Edge وشبكة الذاكرة الأساسية، تأكد من تشغيل تنبيهات الصيانة وتكوينها.

تنبيهات لاتصالات بوابة ExpressRoute

  1. لتكوين التنبيهات، انتقل إلى Azure Monitor، ثم حدد Alerts.

    لقطة شاشة لخيار التنبيهات من صفحة نظرة عامة على جهاز العرض.

  2. حدد + Create > Alert rule وحدد مورد اتصال بوابة ExpressRoute. حدد Next: Condition > لتكوين الإشارة.

    لقطة شاشة لتحديد بوابة الشبكة الظاهرية ExpressRoute من صفحة تحديد مورد.

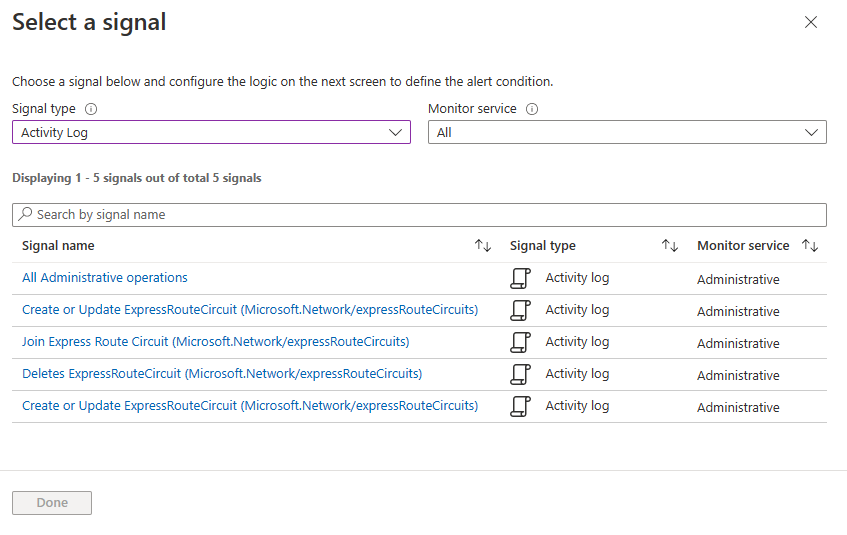

  3. في صفحة تحديد إشارة ، حدد مقياسا أو صحة المورد أو سجل النشاط الذي تريد تنبيهه. اعتمادا على الإشارة التي تحددها، قد تحتاج إلى إدخال معلومات إضافية مثل قيمة الحد. يمكنك أيضا دمج إشارات متعددة في تنبيه واحد. حدد Next: Actions > لتحديد من وكيف يتم إعلامهم.

    لقطة شاشة لقائمة الإشارات التي يمكن تنبيهها لبوابات ExpressRoute.

  4. حدد + Select action groups لاختيار مجموعة إجراءات موجودة قمت بإنشائها مسبقا أو حدد + Create action group لتعريف مجموعة إجراءات جديدة. في مجموعة الإجراءات، يمكنك تحديد كيفية إرسال الإعلامات ومن يتلقىها.

    لقطة شاشة لصفحة إضافة مجموعات إجراءات.

  5. حدد Review + create ثم Create لنشر التنبيه في اشتراكك.
