مكونات Azure Load Balancer

  • مقالة

يتضمن موازن التحميل Azure Load Balancer بعض المكونات الرئيسية. يمكن تكوين هذه المكونات في اشتراكك من خلال مدخل Azure أو Azure CLI أو Azure PowerShell أو قوالب إدارة الموارد أو البدائل المناسبة.

تكوين عنوان IP الأمامي

عنوان IP الخاص بـ Azure Load Balancer لديك. يُعدّ نقطة الاتصال للعملاء. يمكن أن تكون عناوين IP هذه إما:

  • عنوان IP العام
  • عنوان IP الخاص

تُحدد طبيعة عنوان IP نوع موازن التحميل الذي تم إنشاؤه. يؤدي تحديد عنوان IP الخاص إلى إنشاء موازن تحميل داخلي. يؤدي تحديد عنوان IP العام إلى إنشاء موازن تحميل عام.

موازن التحميل العام موازن التحميل الداخلي
تكوين IP للواجهة الأمامية عنوان IP العام عنوان IP خاص
الوصف موازن تحميل عام يقوم بتعيين IP العام ومنفذ حركة المرور الواردة إلى IP الخاص ومنفذ VM. يقوم موازن التحميل بتعيين نسبة استخدام الشبكة في الاتجاه الآخر لحركة الاستجابة من الجهاز الظاهري. يمكنك توزيع أنواع محددة من حركة المرور عبر VMs أو خدمات متعددة بتطبيق قواعد موازنة التحميل. على سبيل المثال، يمكنك نشر تحميل نسبة استخدام الشبكة لطلبات الويب عبر خوادم ويب متعددة. يوزع موازن التحميل الداخلي نسبة استخدام الشبكة إلى الموارد الموجودة داخل شبكة ظاهرية. يقيد Azure الوصول إلى عناوين IP الأمامية لشبكة ظاهرية متوازنة التحميل. لا تتعرض عناوين IP الأمامية والشبكات الظاهرية مباشرة إلى نقطة نهاية الإنترنت، ما يعني أن موازن التحميل الداخلي لا يمكنه قبول نسبة استخدام الشبكة الواردة من الإنترنت. تعمل تطبيقات خط الأعمال الداخلية (LOB) في Azure، ويتم الوصول إليها إما من داخل Azure أو من الموارد المحلية.
وحدات SKU المدعومة أساسي، قياسي أساسي، قياسي

Tiered load balancer example

يمكن أن يمتلك موازن التحميل عناوين IP أمامية متعددة. تعرف على المزيد حول الواجهات الأمامية المتعددة.

مجموعة خلفية

مجموعة من الأجهزة الظاهرية أو المثيلات في مجموعة تغيير حجم الجهاز الظاهري الذي يخدم الطلب الوارد. لتوسيع نطاق فعالية التكلفة لتلبية الكميات الكبيرة من نسبة استخدام الشبكة الواردة، توصي إرشادات الحوسبة بشكل عام بإضافة المزيد من المثيلات إلى تجمع الخلفية.

يُعيد موازن التحميل على الفور تكوين نفسه عن طريق إعادة التكوين التلقائي عند تغيير حجم المثيلات إلى أعلى أو إلى أسفل. تؤدي إضافة الأجهزة الظاهرية أو إزالتها من تجمع الواجهة الخلفية إلى إعادة تكوين موازن التحميل دون عمليات أخرى. نطاق مجموعة الخلفية هو أي جهاز ظاهري في شبكة ظاهرية واحدة.

تدعم مجموعات الخلفية إضافة مثيلات عبر واجهة الشبكة أو عناوين IP.

عند النظر في كيفية تصميم تجمع النهاية الخلفية الخاصة بك، قم بتصميم أقل عدد من موارد تجمع النهاية الخلفية الفردية لتحسين طول عمليات الإدارة. لا يوجد فرق في أداء مستوى البيانات أو مقياسه.

تحقيقات الصحة

يُستخدم الفحص الصحي لتحديد الحالة الصحية للمثيلات في تجمع الخلفية. أثناء إنشاء موازن التحميل، قم بتكوين فحص صحي لموازن التحميل لاستخدامه. يحدد فحص الصحة هذا ما إذا كان المثيل سليما ويمكن أن يتلقى نسبة استخدام الشبكة.

يمكنك تحديد الحد الأدنى غير الصحي لفحوصاتك الصحية. عندما يفشل التحقيق في الاستجابة، يتوقف موازن التحميل عن إرسال اتصالات جديدة إلى المثيلات غير الصحية. لا يؤثر فشل الفحص على الاتصالات الموجودة. يستمر الاتصال حتى يحدث ما يلي بالتطبيق:

  • انتهاء التدفق
  • حدوث مهلة خمول
  • إيقاف تشغيل الجهاز الظاهري

يوفر موازن التحميل أنواعا مختلفة من الفحوصات الصحية لنقاط النهاية: TCP وHTTP وHTTPS. تعرف على المزيد حول الفحوصات الصحية لموازن التحميل.

موازن التحميل الأساسي لا يدعم فحوصات HTTPS. يغلق موازن التحميل الأساسي جميع اتصالات TCP (بما في ذلك الاتصالات التي تم إنشاؤها).

قواعد موازنة التحميل

يتم استخدام قاعدة موازن التحميل لتحديد كيفية توزيع نسبة استخدام الشبكة الواردة على جميع المثيلات داخل تجمع الخلفية. تقوم قاعدة موازنة التحميل بتعيين منفذ وتكوين IP للواجهة الأمامية معينين إلى عدة منافذ وعناوين IP للواجهة الخلفية. قواعد موازنة التحميل تكون لحركة المرور الواردة فقط.

على سبيل المثال، استخدم قاعدة موازنة التحميل للمنفذ 80 لتوجيه نسبة استخدام الشبكة من IP الأمامي إلى المنفذ 80 من مثيلات الخلفية لديك.

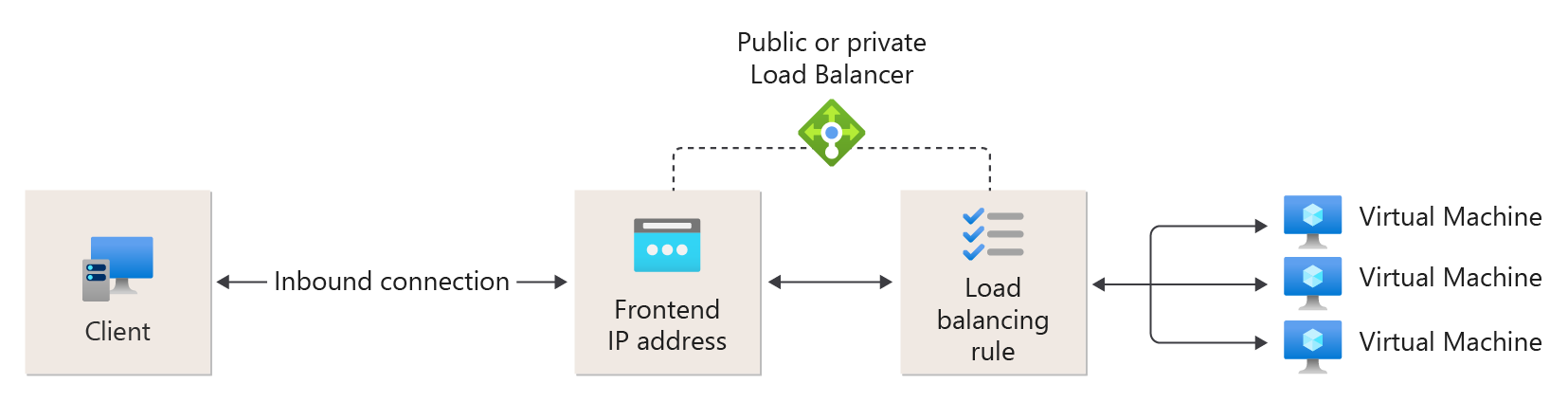

Load balancer rule reference diagram

الشكل: قواعد موازنة التحميل

المنافذ ذات قابلية الوصول العالية

تعرف قاعدة موازن التحميل التي تم تكوينها باستخدام "البروتوكول - الكل والمنفذ - 0" باسم قاعدة منفذ التوفر العالي (HA). تمكن هذه القاعدة قاعدة واحدة لموازنة تحميل جميع تدفقات TCP وUDP التي تصل إلى جميع منافذ موازن تحميل قياسي داخلي.

يتم اتخاذ قرار موازنة التحميل لكل تدفق. يستند هذا الإجراء على الاتصال التالي ذو الخمس مجموعات:

  1. عنوان IP الخاص بالمصدر
  2. منفذ المصدر
  3. عنوان IP للوجهة
  4. منفذ الوجهة
  5. البروتوكول

تساعدك قواعد موازنة التحميل في المنافذ ذات قابلية الوصول العالية في السيناريوهات الحرجة، مثل توفر الأجهزة الظاهرية للشبكة (NVAs) داخل الشبكات الظاهرية ومقياسها. يمكن أن تكون الميزة مفيدة عندما يجب أن يكون عدد كبير من المنافذ متوازن التحميل.

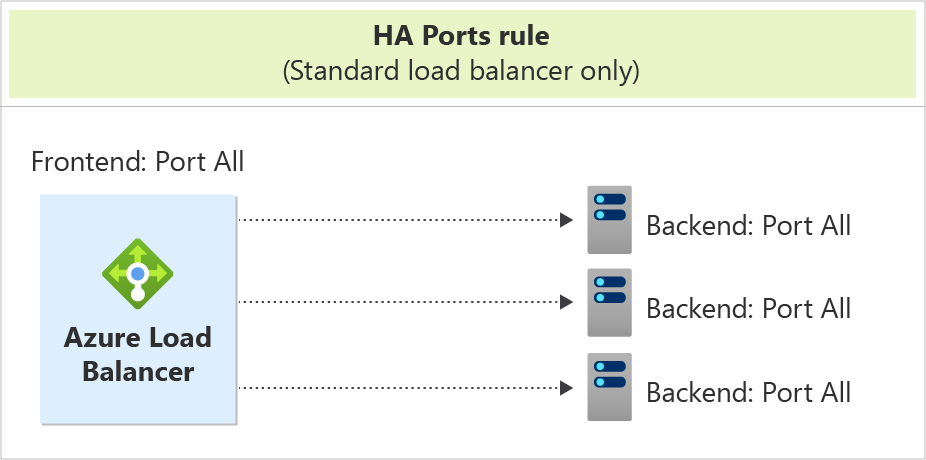

Figure depicts how Azure Load Balancer directs all frontend ports to three instances of all backend ports

الشكل: قواعد المنافذ ذات قابلية الوصول العالية

تعرف على المزيد حول ⁧⁩المنافذ ذات قابلية الوصول العالية⁩.

قواعد ترجمة عناوين الشبكة الواردة

تقوم أي قاعدة من قواعد ترجمة عناوين الشبكة الواردة بإعادة توجيه نسبة استخدام الشبكة الواردة المرسلة إلى تركيبة المنفذ وعنوان IP للواجهة الأمامية. يتم إرسال نسبة استخدام الشبكة إلى مثيل أو جهاز ظاهري معين في مجموعة الخلفية. تتم إعادة توجيه المنفذ بواسطة نفس التوزيع المستند إلى التجزئة مثل موازنة التحميل.

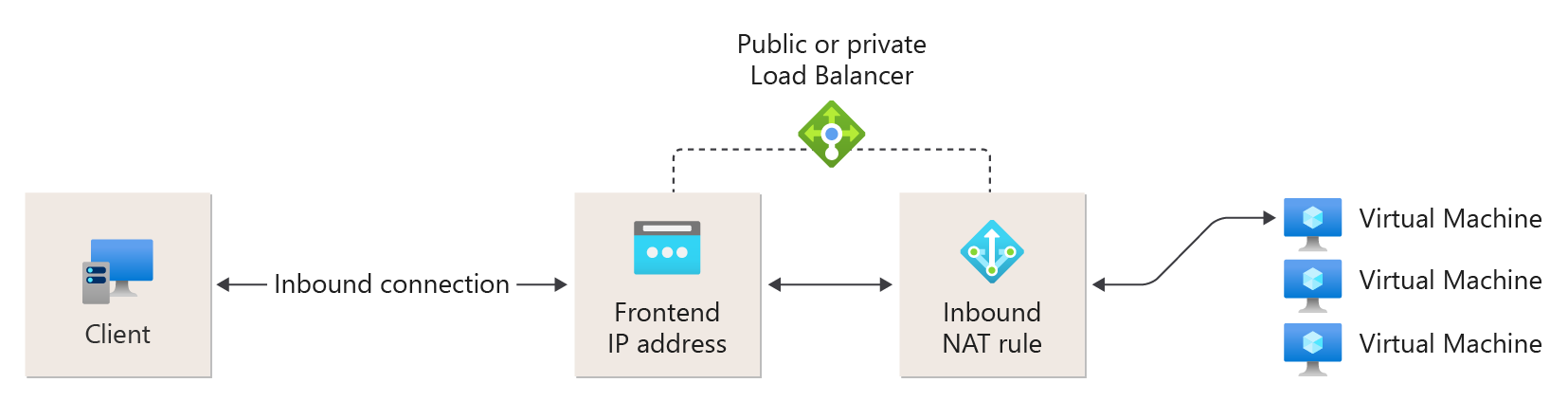

Inbound NAT rule reference diagram

الشكل: قواعد ترجمة عناوين الشبكة الواردة

قواعد ترجمة عناوين الشبكة الواردة في سياق مجموعات مقياس الجهاز الظاهري هي مجموعات ترجمة عناوين الشبكة الواردة. تعرَّف على المزيد حول مجموعات مقياس الجهاز الظاهري ومكونات موازن التحميل.

القواعد الخارجية

تقوم القاعدة الخارجية بتكوين ترجمة عناوين الشبكة (NAT) الصادرة لجميع الأجهزة الظاهرية أو المثيلات المحددة في مجموعة الخلفية. تمكن هذه القاعدة مثيلات في الخلفية من الاتصال (الصادر) بالإنترنت أو نقاط النهاية الأخرى.

تعرف على المزيد حول الاتصالات والقواعد الصادرة.

موازن التحميل الأساسي لا يدعم القواعد الصادرة.

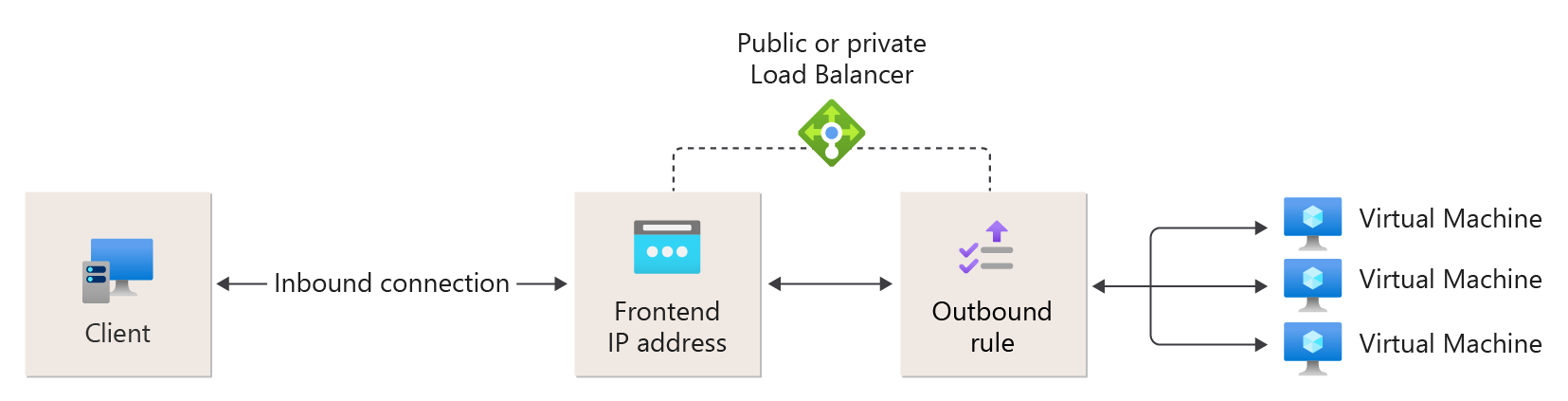

Outbound rule reference diagram

الشكل: القواعد الصادرة

القيود

  • معرفة المزيد عن حدود موازن التحميل
  • يوفر موازن التحميل موازنة التحميل وإعادة توجيه المنفذ لبروتوكولات معينة من بروتوكولات TCP أو UDP. قواعد موازنة التحميل وقواعد ترجمة عناوين الشبكة الواردة تدعم TCP وUDP، ولكن ليس بروتوكولات IP الأخرى بما في ذلك ICMP.
  • لا يمكن أن يتكون تجمع الواجهة الخلفية ل Load Balancer من نقطة نهاية خاصة.
  • سيفشل التدفق الصادر من جهاز ظاهري في الخلفية إلى واجهة أمامية لموازن التحميل الداخلي.
  • لا يمكن لقاعدة موازن التحميل أن تمتد عبر شبكتين ظاهريتين. يجب أن تكون جميع الواجهات الأمامية لموازن التحميل ومثيلات الخلفية الخاصة بها في شبكة ظاهرية واحدة.
  • لا يتم دعم إعادة توجيه أجزاء IP في قواعد موازنة التحميل. تجزئة IP لحزم بيانات UDP وTCP غير مدعومة في قواعد موازنة التحميل.
  • يمكنك الحصول على موازن تحميل عام واحد فقط (يستند إلى NIC) وموازن تحميل داخلي واحد (يستند إلى NIC) لكل مجموعة توفر. ومع ذلك، لا ينطبق هذا القيد على موازنات التحميل المستندة إلى IP.
