Conexión privada a API Management con un punto de conexión privado entrante

  • Article

SE APLICA A: Desarrollador | Básico | Estándar | Estándar v2 | Premium

Puede configurar un punto de conexión privado entrante para la instancia de API Management. Así, los clientes de la red privada podrán acceder de forma segura a la instancia con Azure Private Link.

Nota

La compatibilidad con puntos de conexión privados en el nivel Standard v2 está actualmente en versión preliminar limitada. Para registrarse, rellene este formulario.

  • El punto de conexión privado usa una dirección IP de una red virtual de Azure en la que se hospeda.

  • El tráfico de red entre un cliente en la red privada y la API Management recorre la red virtual y un servicio Private Link en la red troncal de Microsoft, lo que elimina la exposición desde la red pública de Internet.

  • Configure los valores del DNS personalizado o una zona privada Azure DNS para asignar el nombre de host de API Management a la dirección IP privada del punto de conexión.

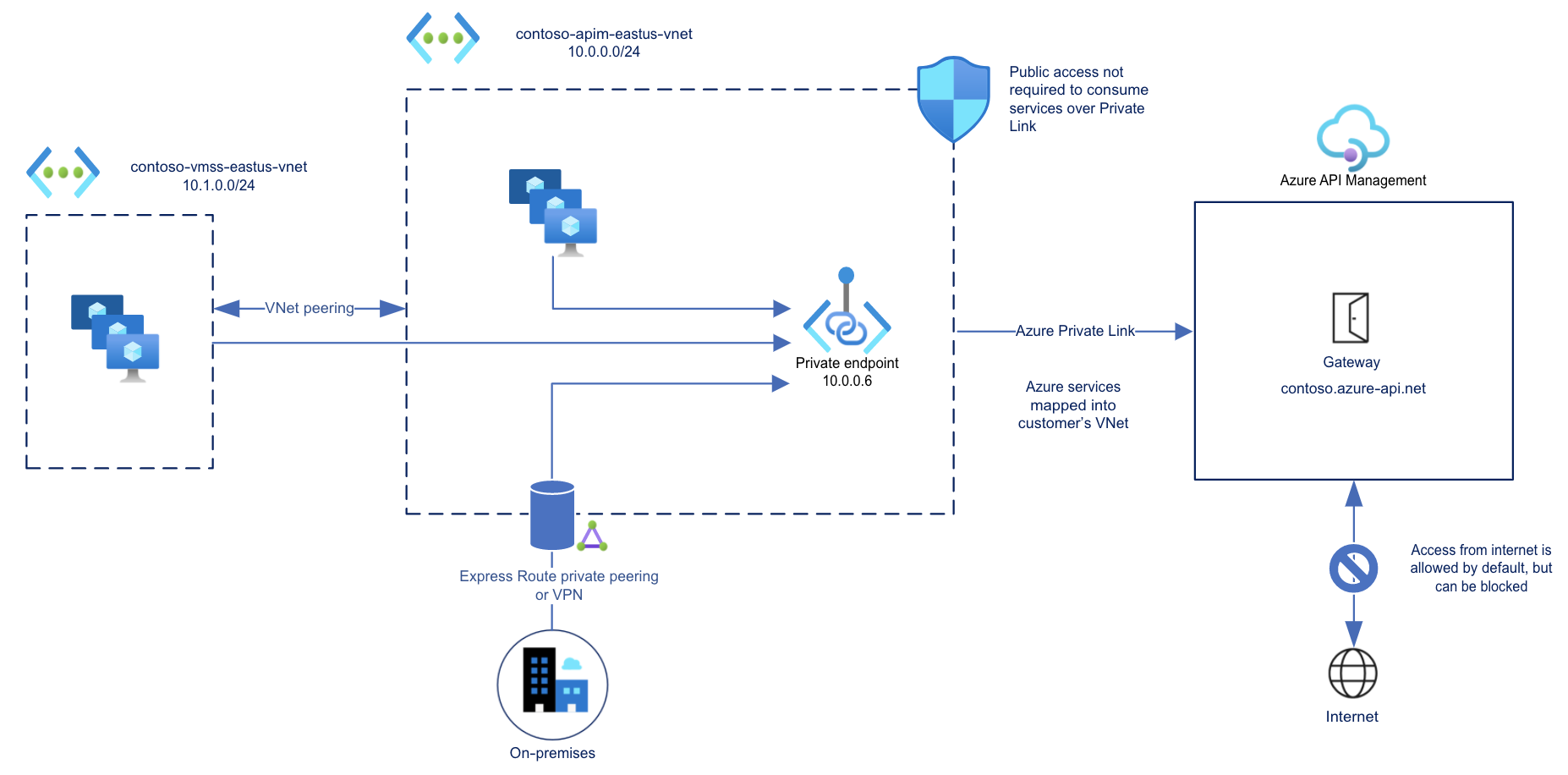

Diagrama que muestra una conexión entrante segura a API Management mediante un punto de conexión privado.

Con un punto de conexión privado y Private Link, puede:

  • Crear varias conexiones de Private Link a una instancia de API Management.

  • Usar el punto de conexión privado para enviar tráfico de entrada a una conexión segura.

  • Usar la directiva para distinguir el tráfico que procede de un punto de conexión privado.

  • Limitar el tráfico de entrada solo a los puntos de conexión privados, lo que impide la filtración de datos.

  • Combine puntos de conexión privados entrantes a instancias de Standard v2 con integración de red virtual de salida para proporcionar aislamiento de red de un extremo a otro de los clientes y servicios back-end de API Management.

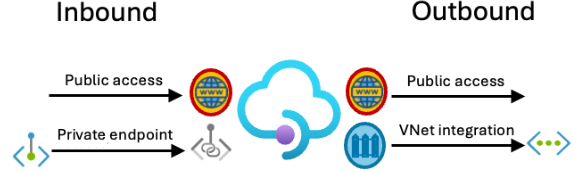

    Diagrama que muestra una conexión entrante segura a API Management Standard v2 mediante un punto de conexión privado.

Important

  • Solo puede configurar una conexión de punto de conexión privado para el tráfico entrante a la instancia de API Management.

Limitaciones

  • Solo el punto de conexión de la puerta de enlace de la instancia de API Management es compatible con las conexiones de Private Link entrantes.
  • Cada instancia de API Management admite 100 conexiones de Private Link como máximo.
  • Las conexiones no se admiten en la puerta de enlace autohospedada ni en una puerta de enlace del espacio de trabajo.
  • En los niveles clásicos de API Management, los puntos de conexión privados no se admiten en instancias insertadas en una red virtual interna o externa.

Requisitos previos

  • Tener una instancia de API Management existente. Cree una suscripción si todavía no lo ha hecho.
    • Al usar una instancia en el nivel clásico Desarrollador o Premium, no implemente (inserte) la instancia en una red virtual externa o interna.
  • Una red virtual que contiene una subred para hospedar el punto de conexión privado. La subred puede contener otros recursos de Azure.
  • (Recomendado) Una máquina virtual en la misma u otra subred en la red virtual para probar el punto de conexión privado.

Método de aprobación del punto de conexión privado

Normalmente un administrador de red crea un punto de conexión privado. En función de los permisos del control de acceso basado en rol (RBAC) de Azure, el punto de conexión privado que cree se aprueban automáticamente para enviar tráfico a la instancia de API Management o necesitan que el propietario apruebe manualmente la conexión.

Método de aprobación Permisos mínimos de RBAC
Automático Microsoft.Network/virtualNetworks/**
Microsoft.Network/virtualNetworks/subnets/**
Microsoft.Network/privateEndpoints/**
Microsoft.Network/networkinterfaces/**
Microsoft.Network/locations/availablePrivateEndpointTypes/read
Microsoft.ApiManagement/service/**
Microsoft.ApiManagement/service/privateEndpointConnections/**
Manual Microsoft.Network/virtualNetworks/**
Microsoft.Network/virtualNetworks/subnets/**
Microsoft.Network/privateEndpoints/**
Microsoft.Network/networkinterfaces/**
Microsoft.Network/locations/availablePrivateEndpointTypes/read

Pasos para configurar un punto de conexión privado

  1. Tipos de puntos de conexión privados disponibles en la suscripción
  2. Deshabilitación de directivas de red en subred
  3. Creación de un punto de conexión privado: portal

Obtenga los tipos de puntos de conexión privados disponibles con la suscripción

Compruebe que el tipo de punto de conexión privado de API Management está disponible con su suscripción y en su ubicación. En el portal, busque esta información en Private Link Center. Seleccione Recursos compatibles.

También puede encontrar esta información en Tipos de puntos de conexión privados disponibles: lista de API de REST.

rest
GET https://management.azure.com/subscriptions/{subscriptionId}/providers/Microsoft.Network/locations/{region}/availablePrivateEndpointTypes?api-version=2021-03-01

La salida debe incluir el Microsoft.ApiManagement.service tipo de punto de conexión:

JSON
[...]

      "name": "Microsoft.ApiManagement.service",
      "id": "/subscriptions/{subscriptionId}/providers/Microsoft.Network/AvailablePrivateEndpointTypes/Microsoft.ApiManagement.service",
      "type": "Microsoft.Network/AvailablePrivateEndpointTypes",
      "resourceName": "Microsoft.ApiManagement/service",
      "displayName": "Microsoft.ApiManagement/service",
      "apiVersion": "2021-04-01-preview"
    }
[...]

Deshabilitación de directivas de red en subred

Las directivas de red, como los grupos de seguridad de red, deben deshabilitarse en la subred que se usó para el punto de conexión privado.

Si usa herramientas como Azure PowerShell, la Interfaz de la línea de comandos de Azure o la API de REST para configurar los puntos de conexión privados, actualice manualmente la configuración de la subred. Por ejemplo, consulte Administración de directivas de red de puntos de conexión privados.

Al usar Azure Portal para crear un punto de conexión privado, como se muestra en la siguiente sección, las directivas de red se deshabilitan automáticamente como parte del proceso de creación.

Creación de un punto de conexión privado: portal

Puede crear un punto de conexión privado para la instancia de API Management en Azure Portal.

En los niveles clásicos de API Management, puede crear un punto de conexión privado al crear la instancia. En una instancia existente, use la hoja Red de la instancia en Azure Portal.

  1. Vaya al servicio API Management en Azure Portal.

  2. En el menú de la izquierda, en implementación e infraestructura, seleccione Red.

  3. Seleccione Conexiones de puntos de conexión privados entrantes>+ Agregar punto de conexión.

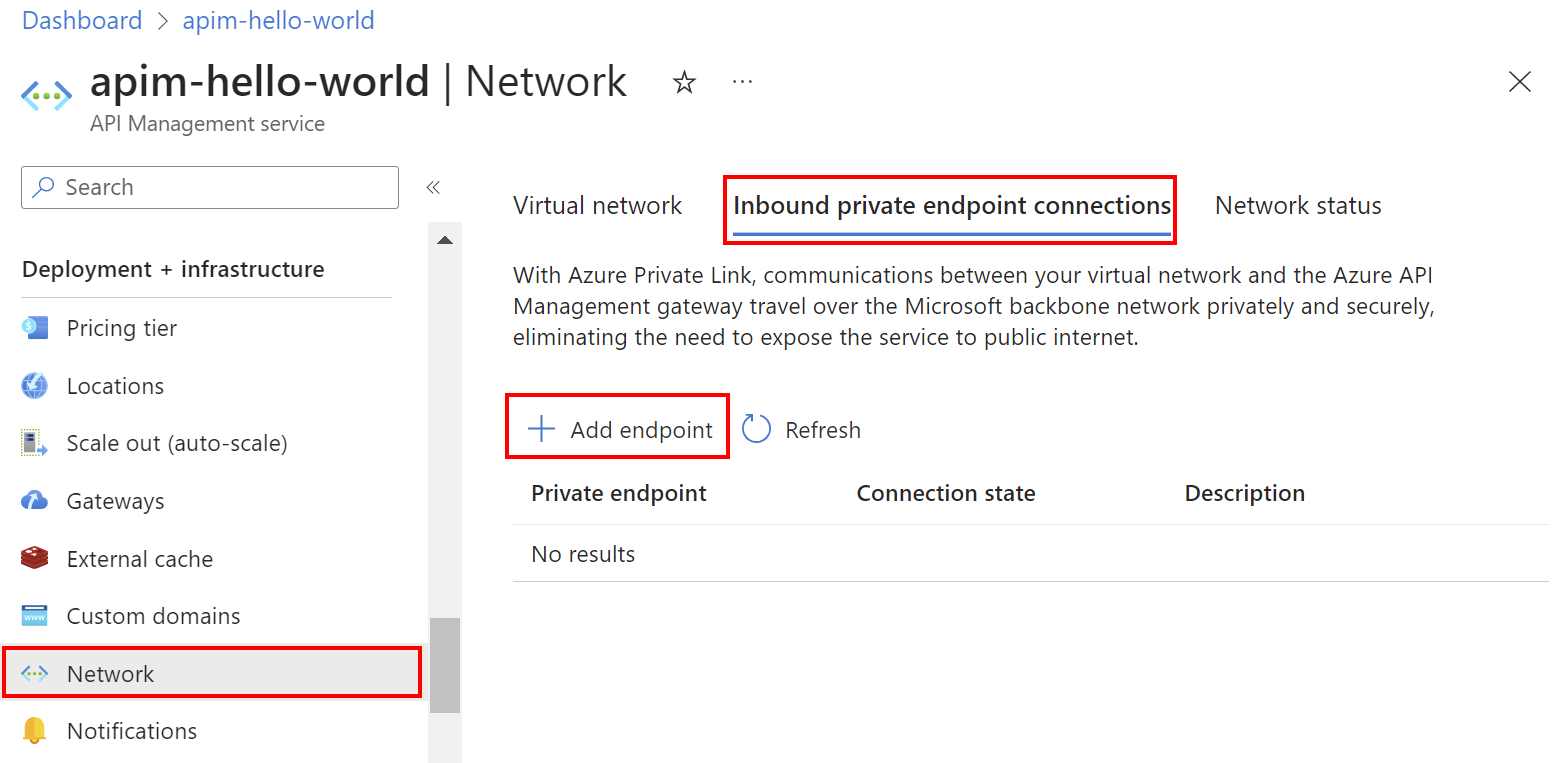

    Recorte de pantalla que muestra cómo agregar un punto de conexión privado mediante Azure Portal.

  4. En la pestaña Aspectos básicos de Crear un punto de conexión privado, escriba o seleccione la siguiente información:

    Configuración Valor
    Detalles del proyecto
    Suscripción Selecciona tu suscripción.
    Resource group Seleccione un grupo de recursos existente, o bien cree uno. Debe estar en la misma región que la red virtual.
    Detalles de instancia
    Nombre Escriba un nombre para el punto de conexión privado, como myPrivateEndpoint.
    Nombre de la interfaz de red Escriba un nombre para la interfaz de red, como myInterface
    Region Seleccione una ubicación para el punto de conexión privado. Debe estar en la misma región que la red virtual. Puede ser distinta a la región en la que se hospeda la instancia de API Management.

  5. Seleccione el botón Siguiente: Recurso en la parte inferior de la pantalla. Ya está rellenada la siguiente información sobre la instancia de API Management:

    • Subscription
    • Tipo de recurso
    • Nombre del recurso

  6. En Recurso, en subrecurso de destino, seleccione Puerta de enlace.

    Recorte de pantalla que muestra la configuración para crear un punto de conexión privado en Azure Portal.

    Important

    Solo se admite el subrecurso Puerta de enlace para API Management. No se admiten otros subrecursos.

  7. Seleccione el botón Siguiente: Virtual Network de la parte inferior de la pantalla.

  8. En Red virtual, escriba o seleccione esta información:

    Configuración Valor
    Virtual network Seleccione la red virtual.
    Subnet Seleccione la subred.
    Configuración de IP privada En la mayoría de los casos, seleccione Asignar dinámicamente la dirección IP.
    Grupo de seguridad de aplicaciones Opcionalmente, seleccione un grupo de seguridad de aplicaciones.

  9. Seleccione el botón Siguiente: DNS en la parte inferior de la pantalla.

  10. En Integración de DNS privado, escriba o seleccione esta información:

    Configuración Valor
    Integración con una zona DNS privada Deje el valor predeterminado de Sí.
    Subscription Selecciona tu suscripción.
    Grupos de recursos Seleccione el grupo de recursos que necesite.
    Zonas DNS privadas Se muestra el valor predeterminado: (nuevo) privatelink.azure-api.net.

  11. Seleccione el botón Siguiente: pestañas en la parte inferior de la pantalla. Si lo desea, escriba etiquetas para organizar los recursos de Azure.

  12. Seleccione el botón Siguiente: Revisar y crear en la parte inferior de la pantalla. Seleccione Crear.

Lista de las conexiones de los puntos de conexión privados a la instancia

Una vez creado el punto de conexión privado y actualizado el servicio, figura en la lista de la página de las Conexiones del punto de conexión privado entrantes de la instancia de API Management del portal.

Tenga en cuenta el estado de la conexión del punto de conexión:

  • Aprobada indica que el recurso API Management la aprobó automáticamente.
  • Pendiente indica que el propietario del recurso tiene que aprobarla manualmente.

Aprobación de conexiones pendientes del punto de conexión privado

Si el estado de una conexión de punto de conexión privado es pendiente, un propietario de la instancia de API Management tiene que aprobarla manualmente para que pueda usarse.

Si tiene los permisos adecuados, apruebe una conexión de punto de conexión privado en la página Conexiones de puntos de conexión privado de la instancia de API Management en el portal. En el menú contextual (...) de la conexión, seleccione Aprobar.

También puede usar API Management Conexión de punto de conexión privado: crear o actualizar API de REST para aprobar las conexiones de punto de conexión privado pendientes.

Deshabilitación opcional del acceso a la red pública

Como alternativa, para limitar el tráfico de entrada de la instancia de API Management solo a los puntos de conexión privados, deshabilite la propiedad de acceso a la red pública.

Nota

El acceso a la red pública solo se puede deshabilitar en instancias de API Management configuradas con un punto de conexión privado, no con otras configuraciones de red.

Para deshabilitar la propiedad de acceso a la red pública mediante la CLI de Azure, ejecute el comando az apim update al sustituir los nombres de la instancia de API Management y el grupo de recursos:

Azure CLI
az apim update --name my-apim-service --resource-group my-resource-group --public-network-access false

También puede usar el servicio API Management: actualizar API de REST para deshabilitar el acceso a la red pública estableciendo la propiedad publicNetworkAccess en Disabled.

Validación de una conexión del punto de conexión privado

Una vez creado el punto de conexión privado, confirme su configuración DNS en el portal:

  1. Vaya al servicio API Management en Azure Portal.

  2. En el menú de la izquierda, en Implementación e infraestructura, seleccione Red>Conexiones de punto de conexión privado entrantes y seleccione el punto de conexión privado que creó.

  3. En el panel de navegación izquierdo, en Configuración, seleccione configuración de DNS.

  4. Revise los registros de DNS y la dirección IP del punto de conexión privado. La dirección IP es una dirección privada en el espacio de direcciones de la subred en donde se configura el punto de conexión privado.

Prueba en la red virtual

Conéctese a una máquina virtual que haya configurado en la red virtual.

Ejecute una utilidad, como nslookup o dig, para buscar la dirección IP del punto de conexión de la puerta de enlace predeterminado a través de Private Link. Por ejemplo:

nslookup my-apim-service.privatelink.azure-api.net

La salida debe incluir la dirección IP privada asociada al punto de conexión privado.

Las llamadas API iniciadas dentro de la red virtual al punto de conexión de la puerta de enlace predeterminada deberían hacerse correctamente.

Prueba de Internet

Desde el exterior de la ruta de acceso del punto de conexión privado, intente llamar al punto de conexión predeterminado de la puerta de enlace de la instancia de API Management. Si el acceso público está deshabilitado, la salida incluye un error con el código de estado 403 y un mensaje similar al siguiente:

Request originated from client public IP address 192.0.2.12, public network access on this 'Microsoft.ApiManagement/service/my-apim-service' is disabled.

To connect to 'Microsoft.ApiManagement/service/my-apim-service', please use the Private Endpoint from inside your virtual network.
